Chauvin Arnoux B102 User manual

1
νPINCE AMPEREMETRIQUE
νCURRENT CLAMP
νZANGENSTROMWANDLER
νPINZE AMPEROMETRICHE
νPINZA AMPEROMETRICA
B102
Français Mode d’emploi
English User’s manual
Deutsch Bedienungsanleitung
Italiano Libretto d’istruzioni
Español Manual de instrucciones

2
FRANÇAIS
................................
................................
................................
................................
......
3
ENGLISH
................................
................................
................................
................................
.......
13
DEUTSCH
................................
................................
................................
................................
......
25
ITALIANO
................................
................................
................................
................................
......
37
ESPANOL
................................
................................
................................
................................
......
49
Signification du symbole
Attention : consulter le mode d’emploi avant d’utiliser l’appareil.
Dans le présent mode d’emploi, les instructions précédées de ce symbole, si elles ne sont pas
bien respectées ou réalisées, peuvent occasionner un accident corporel ou endommager
l’appareil et les installations.
Signification du symbole
Cet appareil est protégé par une double isolation renforcée. Il ne nécessite pas de raccordement à la
prise de terre de protection pour assurer la sécurité électrique.
Signification du symbole CAT III
Cette pince, de catégorie de surtension III et de degré de pollution 2, répond aux exigences de fiabilité
et de disponibilité sévères correspondant aux installations fixes industrielles et domestiques (cf IEC
61010 - 2 - 032).
Vous venez d’acquérir une pince ampèremétrique B102 et nous vous remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :
♣lisez attentivement ce mode d’emploi ;
♣respectez les précautions d’utilisation qui y sont mentionnées.
PRECAUTIONS D’EMPLOI
♣Maintenir l’entrefer en parfait état de propreté.
♣Éviter de "claquer" les mâchoires l'une contre l'autre de façon à préserver le bon état
de surface du circuit magnétique.
♣Ne pas utiliser la pince sur des conducteurs non isolés dont le potentiel par rapport à
la terre est supérieur à 600 V. Ne pas utiliser la pince en extérieur.
♣Ne pas utiliser la pince à une altitude supérieure à 2 000 m, sur des conducteurs non
isolés.
♣Ne pas utiliser la pince sur des conducteurs dont le courant est supérieur à la valeur
maximale autorisée.
FRANCAIS

3
GARANTIE
Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la date de mise à
disposition du matériel (extrait de nos Conditions Générales de Vente, communiquées sur demande).
REFERENCE POUR COMMANDER
Pince B102
................................
................................
................................
....................
P01.1200.83
Livrée avec cette notice de fonctionnement.
SOMMAIRE
PRECAUTIONS D’EMPLOI
................................
................................
................................
.............
1
GARANTIE
................................
................................
................................
................................
......
2
REFERENCE POUR COMMANDER
................................
................................
...............................
2
1 DESCRIPTION
................................
................................
................................
........................
4
1.1 Présentation
................................
................................
................................
.....................
4
2 UTILISATION
................................
................................
................................
..........................
6
2.1 Recommandation importante
................................
................................
...........................
6
2.2 Mode opératoire
................................
................................
................................
...............
6
2.3 Schéma d’installation
................................
................................
................................
.......
7
3 MAINTENANCE
................................
................................
................................
......................
9
3.1 Entretien
................................
................................
................................
..........................
9
3.2 Vérification métrologique
................................
................................
................................
..
9
4 CARACTÉRISTIQUES
................................
................................
................................
..........
10
4.1 Conditions de référence
................................
................................
................................
.
10
4.2 Précision et déphasages
................................
................................
................................
10
4.3 Conditions d’utilisation
................................
................................
................................
...
11
4.4 Conformité aux normes internationales
................................
................................
..........
12

4
1DESCRIPTION
1.1 PRESENTATION
La pince ampèremétrique B102 permet la mesure des courants sur des câbles ou des barres sans
ouverture du circuit pour son introduction. Elle isole également le circuit sur lequel est effectuée la
mesure de la sortie de la pince, donnant ainsi une sécurité d'utilisation. L’introduction de la pince B102
sur les câbles ou barres assure un emploi simple et sécurisant.
La pince B102 est principalement destinée à :
♣La mesure différentielle de courant de fuite (à partir de 500 µA) pour recherche de défaut.
♣La mesure du courant alternatif jusqu’à 400 A.
La pince B102 s’utilise en accessoire de multimètre, enregistreur ou tout autre appareil ayant une
entrée en tension.

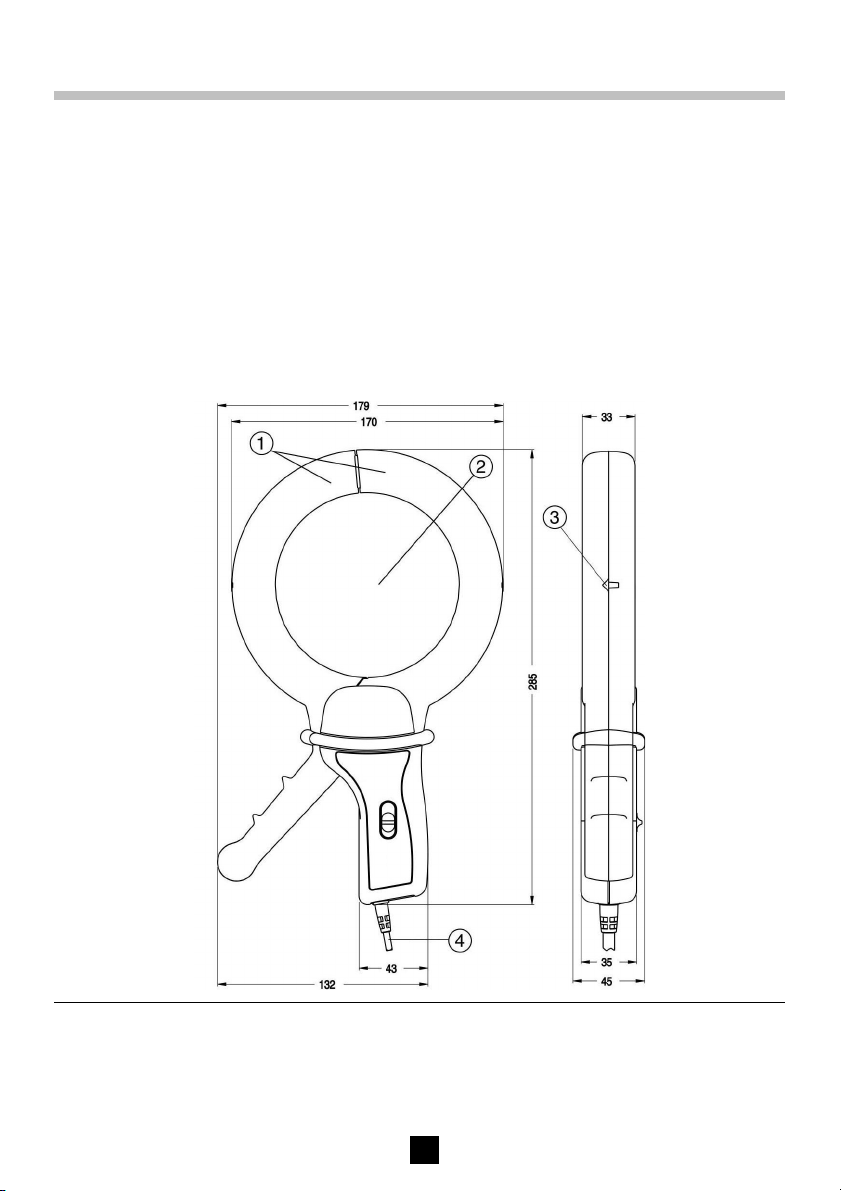

Figure 1: Dimensions et repérage des éléments de la pince B102.

5
Les éléments se répartissent comme suit (figure 1) :
♣Mâchoires : ouverture de 112 mm (rep. 1). Encombrement, mâchoires ouvertes de 250 mm.
♣Capacité d’enserrage : câble de diamètre maximum de 115 mm (rep. 2).
♣Sens du courant : flèche (rep. 3), visible le côté de la pince, indiquant le sens du courant. Il est
considéré que le courant circule dans le sens positif lorsqu’il circule du producteur de courant
vers le consommateur de courant.
♣Calibres : 2.
-
´
Courant de mesure 4 A : sortie 1 mV/mA.
-
´
Courant de mesure 400 A : sortie 1 mV/A.
♣Sortie : sortie en tension, par cordon de 1,5 m solidaire de la pince et terminé par deux fiches
mâles de sécurité coudées à 90°.

6
2UTILISATION
2.1 RECOMMANDATION IMPORTANTE
♣Le non-respect de la procédure décrite ci-dessous risque d’engendrer, en sortie de la
pince, une tension élevée dangereuse pour l’opérateur et risque de causer des
dommages à la pince.
♣Ne pas enserrer un conducteur avant de connecter la pince à l’appareil de mesure
associé. De même, ne pas déconnecter l’appareil quand la pince enserre le câble.
♣Veiller à garder l'entrefer en parfait état de propreté
♣Éviter de "claquer" les mâchoires de la pince l'une contre l'autre, afin de maintenir un
parfait état de surface des faces du tore.
2.2 MODE OPERATOIRE
Procéder comme suit :
1. Relier la sortie de la pince B102 à l’aide de son cordon au multimètre en respectant la
polarité.
2. Sur la pince, sélectionner le calibre le mieux approprié, ainsi que celui du récepteur en
tenant compte du signal de sortie. Ce dernier sera doté d’une isolation suffisante.
Repère image Position du sélecteur Lecture
P1 400 A ou 1 mV/A 400 mV pour 400 A ou 1 mV par A.
P2 4 A ou 1000 mV/A 1 mV pour 1 mA ou 1000 mV par A.

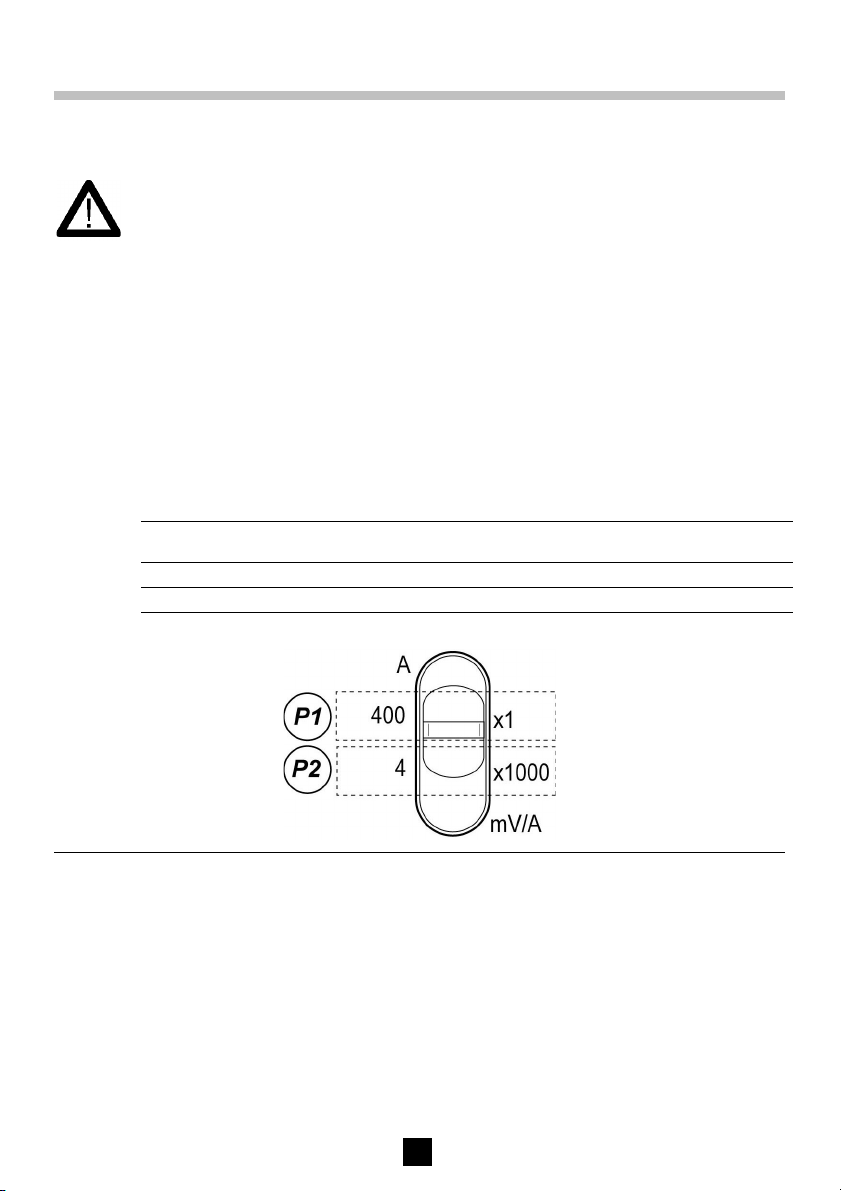

Figure 2: Rappel des positions du sélecteur.
3. Ouvrir les mâchoires et enserrer, soit le conducteur sur lequel la mesure de courant doit
être effectuée, soit les différents conducteurs pour les mesures de courant différentiel.
S’assurer de la fermeture correcte de la pince (pas de présence de corps étranger dans l’entrefer).
Respecter le sens de la flèche si l’application le nécessite (source côté bas de la flèche, récepteur
côté point de la flèche) principalement pour les analyseurs réseau ou d’énergie.
4. Déterminer la valeur du courant dans le conducteur en appliquant, à la valeur mesurée, le
coefficient de lecture adéquat, en fonction du calibre sélectionné sur le multimètre et de la
sensibilité de la pince.

7

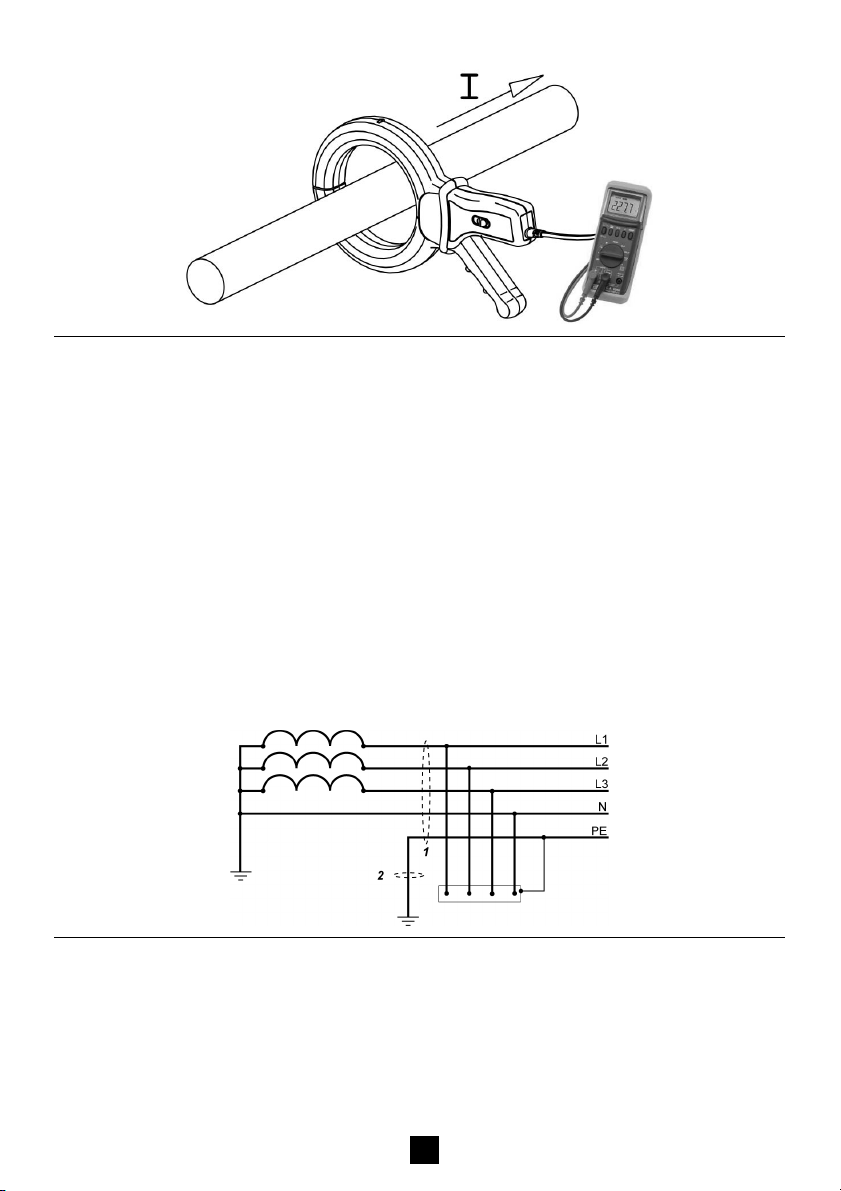

Figure 3: Principe d’utilisation de la pince ampèremètrique B102.
Exemple : mesure d'une intensité de 22,77 A à l'aide d'une pince B 102 et d'un multimètre CA 5220.
♣Le sélecteur de la pince est positionné sur (P2) "4 x1000".
♣Le commutateur du multimètre est positionné sur "V".
♣Le multimètre affiche 22,77 .
2.3 SCHEMA D’INSTALLATION
2.3.1 SCHEMA "TT"
Pour la mesure des courants dérivés de défauts, il suffit d’enserrer les conducteurs actifs pour en faire
la mesure. A noter :
♣La boucle de défaut comprend généralement la terre sur une partie de son parcours, ce qui
n’exclut pas la possibilité de liaisons électriques, volontaires ou de fait, entre la prise de terre des
masses de l’installation et celle de l’alimentation.
♣Un point de l’alimentation, généralement le neutre, est relié directement à la terre et les masses
sont reliées à des prises de terre qui seront généralement distinctes de celles de l’alimentation
Figure 4: Configuration en schéma TT.
2.3.2 SCHEMA "TN"
La boucle de défaut est exclusivement constituée d’éléments galvaniques. Un point de l’alimentation,
généralement le neutre, est relié directement à la terre et les masses de l’installation sont reliées à ce
point par des conducteurs de protection. Trois cas sont à distinguer.
Prise de terre de
l’alimentation
1, 2, 3 : points de mesure

8
Schéma "TNC"
Pour faire la mesure des courants dérivés de défauts, placer la pince sur les connexions de mise à la
terre du PEN.
Figure 5: Configuration en schéma TNC.
Schéma "TNS"
Pour faire la mesure des courants dérivés de défauts, dissocier le fil PE des fils actifs.
Figure 6: Configuration en schéma TNS.
2.3.3 SCHEMA "IT"
Pour la mesure des courants de défauts, enserrer les conducteurs actifs (neutre inclus lorsque
distribué). A noter que la limitation de l’intensité du courant résultant du premier défaut est obtenue,
soit par l’absence de liaison à la terre de l’alimentation, soit par l’insertion d’une impédance entre un
point de l’alimentation (généralement le neutre) et la terre.
Figure 7 : Configuration en schéma IT.
Prise de terre de
l’alimentation
1, 2, 3 : point de mesure
Prise de terre de
l’alimentation
Masse 1, 2, 3 : points de mesure
Prise de terre de
l’alimentation
1, 2, 3, 4, 5 : points de mesure

9
3MAINTENANCE
Ne devront être utilisées que les pièces de rechange spécifiées. Le fabricant ne
pourra être tenu pour responsable de tout accident survenu à la suite d’une
réparation effectuée en dehors de son service après vente ou des réparateurs agréés.
3.1 ENTRETIEN
La pince sera impérativement hors conducteur et déconnectée de l’appareil de mesure.
3.1.1 CIRCUIT MAGNETIQUE
♣Maintenir les entrefers de la pince en parfait état de propreté.
♣Nettoyer l’entrefer à l’aide d’un chiffon doux si besoin.
3.1.2 BOITIER ET CORDON
♣Nettoyer le boîtier, les bras et le cordon de sortie de la pince à l’aide d’une éponge humidifiée
d’eau savonneuse.
♣Rincer les mêmes éléments avec une éponge humidifiée d’eau claire.
♣Ne jamais faire couler d’eau sur la pince. Sécher à l’aide d’un chiffon ou d’air pulsé (température
maximale de 80 °C).
3.2 VERIFICATION METROLOGIQUE
Une vérification périodique est nécessaire, comme pour tous les appareils
métrologiques. Il en est de même si l'appareil a subi un choc important, lors d'une
chute par exemple.
Il est conseillé de faire vérifier les caractéristiques de la pince B102 par un organisme agréé.
Pour une utilisation inférieure à 4 heures par jour, il est recommandé une vérification annuelle. Dans le
cas d’une utilisation plus intense, une vérification à intervalles plus rapprochés est conseillée.
Pour les vérifications et étalonnage de la pince B102, les laboratoires de métrologie accrédités par le
COFRAC ou aux agences MANUMESURE.
Renseignements et coordonnées sur demande.
Tel : [phone] Fax : [phone]
Réparations sous garantie et hors garantie
Adresser les appareils à l’une des agences régionales MANUMESURE agréées CHAUVIN ARNOUX.
Renseignements et coordonnées sur demande.
Tel : [phone] Fax : [phone]
Réparations hors de France métropolitaine
Pour toute intervention sous garantie ou hors garantie, retourner l’appareil au distributeur.

10
4CARACTERISTIQUES
4.1 CONDITIONS DE REFERENCE
Température ambiante : 23 °C ± 3K.
Humidité relative : 20 à 75 %HR.
Position du conducteur : centré dans les mâchoires.
Fréquence et forme du courant : 50 et 60 Hz ±0,2 Hz, sinusoïdal, distorsion <1%.
Courant DC superposé : absence de courant continu.
Champ magnétique continu : champ magnétique <40 A/m (champ terrestre).
Champ magnétique alternatif : Absence de champ magnétique alternatif externe.
Proximité de conducteurs extérieurs : Absence.
Impédance du mesureur : ≥10 MΩ/ 100 pF.
4.2 PRECISION ET DEPHASAGES
Dans les conditions de référence
4.2.1 CALIBRE 4 A
Courant nominal : 4 A AC.
Domaine de mesure : 0,5 mA à 4 A AC.
Rapport sortie/entrée 1 mV AC / mA AC.
Erreurs, en ± % de VS dans le domaine de référence
Ip 0,5 mA à 10 mA 10 mA à 100 mA 100 mA à 4 A
Erreur intrinsèque 3% + 1 mV 0,5 % + 0,5 mV 0,5 % + 0,5 mV
Déphasage Non spécifié <15° <10°
4.2.2 CALIBRE 400 A
Courant nominal : 400 A AC.
Domaine de mesure : 0,5 A à 400 A AC.
Rapport sortie/entrée 1 mV AC / A AC.
Erreurs, en ± % de VS dans le domaine de référence.
Ip 0,5 A à 10 A 10 A à 100 A 100 A à 400 A
Erreur intrinsèque 0,5% + 0,5 mV 0,35 % + 0,5 mV 0,35 % + 1 mV
Déphasage Non spécifié <60' <40'

11
4.3 CONDITIONS D’UTILISATION
La pince B102 doit être utilisée dans les conditions définies ci-dessous afin de satisfaire à la sécurité
de l’utilisateur et aux performances métrologiques.
4.3.1 SURCHARGES
♣Courant Ip limite de 400 AC RMS en permanence.
♣Courant de crête <1000 A.
♣Transitoires di/dt admissibles ≤30 A/µs.
♣Température du conducteur ≤70 °C avec 90 °C au maximum en pointe.
4.3.2 FREQUENCE
♣Utilisation de 48 Hz à 1 kHz.
4.3.3 CONDITIONS D’ENVIRONNEMENT
Le graphe visualise les conditions de température et de l’humidité de l’air pour le boîtier.
: Domaine de référence.
: Domaine de fonctionnement.
: Domaine de stockage.
♣Utilisation en intérieur.
♣Degré de pollution 2 selon IEC 61010.
♣Altitude d’utilisation : ≤2000 m sur conducteurs non isolés.
♣Altitude de transport : ≤12000 m.

12
4.3.4 ERREURS D’INFLUENCE
♣Température ambiante : < 0,1% par 10K.
♣Position du conducteur enserré :
(maxi avec conducteur décentré)
0,1% typique de Vs (courant non
différentiel) ; 0,2% max .
♣Résiduelle en différentiel :
(maxi avec conducteur décentré)
0,1% typique de IP (courant
différentiel) ; 0,2% max .
♣Champs externes, calibre 1V/A (1) : <60 mV de Vs.
♣Champs externes calibre 1mV/mA (1) : <100 µV de Vs.
♣Courant DC superposé, calibre 1V/A (2) : <1 mV pour 1 A continu.
♣Courant DC superposé, calibre 1mVm/A (2):
<0.1 mV pour 1 A continu.
♣Fréquence, calibre 1 V/A (3) : <1,5% de 30 Hz à 1 KHz.
♣Fréquence, calibre 1 mV/mA (3) : <0,5% de 30 Hz à 1 KHz.
(1) : champ de 400 A/:m à 50 Hz perpendiculaire à l’ouverture des mâchoires.
(2) : courant continu superposé au courant alternatif.
(3) : limitée à 1 KHz pour 100 A.
4.3.5 DIMENSIONS ET MASSE
♣Dimensions hors tout : 285 x 175 x 45.
♣Masse : 1300 g environ.
♣Ouverture des mâchoires : 112 mm.
♣Encombrement des mâchoires ouvertes : 250 mm.
♣Capacité d’enserrage maxi : câble Ø maximum de 115 mm.
4.4 CONFORMITE AUX NORMES INTERNATIONALES
4.4.1 SECURITE ELECTRIQUE
(selon NF EN 61010-2-032, ed 03)
♣Appareil à double isolation.
♣Degré de pollution 2.
♣Catégorie d’installation III.
♣Tension de service 600 V.
4.4.2 COMPATIBILITE ELECTROMAGNETIQUE
♣Environnement industriel : critère B.
♣Emissivité (selon EN 61326-1).
♣Susceptibilité (selon EN 61326-1).
Auto-extinguibilité
♣Mâchoires et boîtier : VO (selon UL 94).

13
Meaning of the symbol
Warning: Please read the User’s manual before using this appliance.
In this User’s manual, failure to observe or carry out the instructions preceded with this
symbol may result in personal injury or damage the appliance and the installations.
Meaning of the symbol
This appliance is protected by a reinforced double insulation. It does not have to be connected to an
Earth protection terminal for electrical safety.
Meaning of the symbol CAT III
This voltage surge category III clamp, with a pollution level of 2, complies with stringent reliability and
availability requirements for fixed industrial and domestic installations (Cf. IEC 61010 – 2 - 032 ).
Thank you for purchasing a B102 ammeter clamp. To obtain optimum service from this appliance:
♣Read this User’s manual carefully;
♣Comply with the safety precautions mentioned in them.
PRECAUTIONS FOR USE
♣Keep the gap perfectly clean.
♣Do not "click" the jaws together so as to avoid damaging the magnetic circuit’s contact
surfaces.
♣Do not use the clamp on uninsulated conductors whose potential with regard to the
Earth is over 600V. Do not use the clamp out of doors.
♣Do not use the clamp on uninsulated conductors at altitudes over 2000m.
♣Do not use the clamp on conductors whose current is higher than the maximum
authorised current.
GUARANTEE
Our guarantee is valid for twelve months, unless expressly stated otherwise, from the date the
equipment is made available (extract from our General Sales Conditions, available on request).
REFERENCE WHEN ORDERING
B102 clamp
................................
................................
................................
...................
P01.1200.83
Supplied with this User’s manual.
ENGLISH

14
CONTENTS
OPERATING PRECAUTIONS
................................
................................
................................
.......
13
GUARANTEE
................................
................................
................................
................................
13
REFERENCE WHEN ORDERING
................................
................................
................................
.
13
1 DESCRIPTION
................................
................................
................................
......................
15
1.1 Presentation
................................
................................
................................
...................
15
2 USE
................................
................................
................................
................................
.......
17
2.1 Important recommendation
................................
................................
............................
17
2.2 Method of operation
................................
................................
................................
.......
17
2.3 Installation layouts
................................
................................
................................
.........
18
3 MAINTENANCE
................................
................................
................................
....................
20
3.1 Maintenance
................................
................................
................................
..................
20
3.2 Metrological verification
................................
................................
................................
..
20
4 CHARACTERISTICS
................................
................................
................................
............
21
4.1 Reference conditions
................................
................................
................................
.....
21
4.2 Precision and dephasing
................................
................................
................................
21
4.3 Conditions of use
................................
................................
................................
...........
22
4.4 Compliance with international norms
................................
................................
..............
23

15
1DESCRIPTION
1.1 PRESENTATION
B102 ammeter clamps are designed to measure current in cables and bars without having to open the
circuit to insert them. They also isolate the circuit on which the output measurement from the clamp is
being taken, thus making them safe to use. Inserting a B102 clamp on cables or bars is easy and
reassuringly safe.
B102 clamps are mainly designed for:
♣Leakage current differential measurements (from 500 µA) when searching for faults.
♣Measuring AC currents up to 400 A.
B102 clamps are used as accessories for multimeters, recording devices or any equipment with a
voltage input.
Figure 7: Dimensions and indication numbers for the B102 clamp’s main components.

16
The main components are as follows (Figure 1):
♣Jaws: gap: 112mm (1). Capacity with jaws open: 250 mm.
♣Clamping capacity: cable with a maximum diameter of 115 mm (2).
♣Current direction: arrow (3), visible on the side of the clamp, indicating the current’s direction.
The current is deemed to be circulating in the positive direction when it flows from the current’s
generator to the current’s consumer.
♣Sizes: 2.
-
´
Measurement current: 4 A: output 1 mV/mA.
-
´
Measurement current: 400 A: output 1 mV/A.
♣Output: voltage output, via a 1.5m-long cable moulded into the clamp and terminating in two 90°
elbow male safety plugs.

17
2USE
2.1 IMPORTANT RECOMMENDATION
♣Failure to observe the procedure described below risks causing a dangerously high
voltage for the operator on the clamp’s output and causing damage to the clamp.
♣Do not clamp onto a conductor before connecting the clamp to the relevant measuring
instrument. Also, do not disconnect the measuring instrument while the clamp is still
gripping the cable.
♣Ensure that you keep the gap perfectly clean
♣Do not "click" the jaws together so as to avoid damaging the jaw faces.
2.2 METHOD OF OPERATION
Proceed as follows:
1. Connect the cable from B102 clamp’s outlet to the multimeter paying careful attention to
the polarity.
2. Select the more appropriate rating on the clamp (P1, P2) and the appropriate size of
receiver for the output signal, which must be adequately insulated.
Position on
image Selector switch position Readout
P1 400 A or 1 mV/A 400 mV for 400 A or 1 mV per A.
P2 4 A or 1000 mV/A 1 mV for 1 mA or 1000 mV per A.
Figure 8: Reminder of the selector switch’s positions.
3. Open the jaws and clamp either the conductor whose current is to be measured or the
various conductors for the differential current measurements.
Ensure that the clamp is correctly closed (no foreign body in the gap).
Carefully observe the direction of the arrow, if the application requires this (source at the base of
the arrow, receiver at the tip) mainly for mains system or power analysers.
4. Determine the current in the conductor by applying the appropriate readout coefficient to
the measured value according to the rating selected on the multimeter and the clamp’s
sensitivity.

18
Figure 9: Principle for using the B102 ammeter clamp.
Example: Measurement of an intensity of 22,77 A with a B102 clamp and a CA5220 multimeter.
♣The clamp’s selector switch is set to (P2) "4 x 1000".
♣The multimeter’s commutator is set to "V".
♣The multimeter displays 22,77 .
2.3 INSTALLATION LAYOUTS
2.3.1 "TT" SYSTEM
To measure the currents deriving from faults, simply clamp the active conductors to take the
measurement. Please note:
♣The fault loop generally consists of an earth on one section of its circuit, which does not exclude
the possibility of voluntary or faulty electrical connections between the main earth terminals for
the installation and the supply.
♣One supply point, generally the Neutral supply, is connected directly to Earth and the masses are
connected to Earth terminals, which are generally separate from those for the supply.
Figure 10:Configuration in TT system.
2.3.2 "TN" SYSTEM
The fault loop consists only of galvanic components. One supply point, generally the Neutral supply, is
connected directly to Earth and the installation’s masses are connected to this point by protective
conductors. A distinction must be made between three separate cases.
Power supply earth
1, 2, 3 : measurement points

19
"TNC" SYSTEM
To measure the currents deriving from faults, place the clamp over the PEN Earth connections.
Figure 11:Configuration in TNC system.
"TNS" SYSTEM
To measure the currents deriving from faults, separate the PE wire from the active wires.
Figure 12:Configuration in TNS system.
2.3.3 "IT" SYSTEM
To measure the fault currents, clamp the active conductors (Neutral included when distributed).
Please note that the intensity limit for the current resulting from the fault is obtained either by inserting
an impedance between a supply point (generally the Neutral supply) and Earth.
Figure 7: Configuration in IT system.
Power supply earth
1, 2, 3 : measurement points
Power supply earth
1, 2, 3 : measurement points
Power supply earth
1, 2, 3, 4, 5 : measurement points

20
3MAINTENANCE
Only the specified replacement parts should be used for maintenance purposes. The
manufacturer will not be held responsible for any accident occurring following any
repairs made other than by its After Sales Service or approved repairers.
3.1 MAINTENANCE
The clamp must necessarily be away from any conductor and disconnected from the measuring
instrument.
3.1.1 MAGNETIC CIRCUIT
♣Keep the jaw gap perfectly clean.
♣Clean the gap with a soft cloth if required.
3.1.2 CASING AND CABLE
♣Clean the clamp’s casing, arms and output cable with a sponge dampened with soapy water.
♣Rinse these parts with a sponge dampened with clean water.
♣Never run water over the clamp. Dry with a cloth or pulsed air (at a maximum temperature of
80°C).
3.2 METROLOGICAL VERIFICATION
As for any metrological equipment, periodic checks are required. The same applies if
the appliance has suffered a significant impact, from a fall for instance.
You are advised to have the B102 clamp’s characteristics checked by an approved body.
Annual checks are recommended when using the clamp indoors for 4 hours per day. More frequent
checking intervals are advisable if the clamp is subject to more extensive use.
Use the metrology laboratories accredited by COFRAC or the branches of MANUMESURE for
checking and calibrating the B102 clamp.
Information and contact details available on request.
Tel: [phone] Fax: [phone]
Repairs under guarantee and outside the guarantee
Send the appliances to one of the CHAUVIN ARNOUX approved MANUMESURE branches.
Information and contact details available on request.
Tel: [phone] Fax: [phone]
Repairs outside Metropolitan France
Please return the appliance to the distributor for any repairs under the guarantee or outside the
guarantee.
