Bei dem von Ihnen erworbenen Produkt handelt es sich um einen
LED Strahler 2x 50W mit 3m Zuleitung H07RN-F3G1,5mm². Dieses
Produkt ist für die Beleuchtung im Innen- und Außenbereich geeignet.
Es ist nicht für die Benutzung auf Baustellen oder in anderen Umge-
bungen geeignet, wo es hohen mechanischen Einflüssen ausgesetzt
ist. Für andere Anwendungen als hier beschrieben ist der LED Strahler
nicht geeignet.
Bitte lesen Sie vor Inbetriebnahme des Produktes die Bedienungs-
anleitung sorgfältig durch. Bewahren Sie die Bedienungsanleitung auf,
damit Sie diese bei Unsicherheiten und bei Weitergabe an Dritte zur
Verfügung haben.
Sicherheitshinweise:
·Achtung! Sämtliche Anweisungen sind zu lesen. Fehler bei der Ein-
haltung der nachstehend aufgeführten Anweisungen können elektri-
schen Schlag, Brand und /oder schwere Verletzungen verursachen.
·Nie direkt in die LED Lichtquelle sehen.
·Schützen Sie den Artikel vor Wasser und Erschütterungen.
·Das Gehäuse des LED Strahlers kann während des Betriebs heiß
werden. Gewähren Sie eine ausreichende Belüftung des Strahlers zur
Abfuhr der Wärme.
·Fassen Sie den Strahler nur wenn er abgekühlt ist mit der bloßen
Hand an.
·Positionieren Sie den Strahler weit genug entfernt von brennbaren
Oberflächen und Objekten. Beim Aufstellen in der Nähe von ent-
flammbaren Objekten halten Sie einen Mindestabstand zum Gehäuse
von 1 m ein.
·Elektrogeräte und Zubehör gehören nicht in Kinderhände.
·Spannungsfrei nur bei gezogenem Netzstecker.
·Nicht abgedeckt betreiben.
Gebrauch:
·Achten Sie darauf, dass die Anschlussleitung nicht gespannt ist oder
in Kontakt mit scharfen Gegenständen oder Chemikalien kommt.
·Beschädigte Leuchte nicht in Betrieb nehmen.
·Unterbrechen Sie die Stromzufuhr, bevor Sie Arbeiten am LED Strah-
ler durchführen.
·Das Sicherheitsglas ist nicht austauschbar. Bei beschädigtem Sicher-
heitsglas muss das Gerät entsorgt werden.
·Die Lichtquelle dieser Leuchte ist nicht austauschbar. Hat die
Lichtquelle das Ende ihres Lebenszyklus erreicht, ist die komplette
Leuchte auszutauschen.
·Der Strahler darf nur auf ebenem und stabilem Untergrund aufge-
stellt werden.
·Stromschlaggefahr! Der Artikel ist spritzwassergeschützt (IP54)
dennoch benutzen Sie den Artikel nicht in der Nähe von Wasser und
anderen Flüssigkeiten, oder an Standorten, an denen sich Wasser
und andere Flüssigkeiten ansammeln könnten.
·Den Artikel nicht unter Wasser tauschen. Halten Sie einen Mindest-
abstand von 5m von Schwimmbecken oder Teichen ein. Schützen Sie
den Netzstecker vor Feuchtigkeit.
·Zur Vermeidung von Gefährdungen darf eine beschädigte äußere
Leitung dieses Strahlers ausschließlich vom Hersteller oder einer
vergleichbaren Fachkraft ausgetauscht werden.
Montage der Strahler und des Griffstück auf den Bodenträger
·Schrauben Sie zunächst das vormontierte Befestigungsmaterial (G)
(Knebelschrauben und die dazu gehörigen Unterlegscheiben vom
Bodenträger ab.
·Schrauben Sie die beiden Strahler (A) mit den Knebelschrauben und
den Unterlegscheiben (G) am Bodenträger fest.
·Schrauben Sie das Griffstück (F) mit den vormontierten Schrauben
und Unterlegscheiben am Bodenträger fest
·Lösen Sie die Schraube auf der Rückseite des Griffstücks und be-
festigen Sie die Netzkabelhalterung (Y-Aufteiler) am Griffstück.
Hinweis: Sie können nun die Leuchte als Bodenstrahler verwenden.
Montage des Bodenstrahlers auf das Stativ
·Lösen Sie gegebenenfalls die Knebelschraube (D) und klappen Sie
die drei Beine des Stativs vollständig aus.
·Wenn das Stativ nicht weiter nach unten gedrückt werden kann und
die Beine vollständig ausgeklappt sind, ziehen Sie die Spannschrau-
be (D) wieder an.
·Setzen Sie den Bodenträger auf die geöffnete Quick-Release Aufnah-
me (B) und fixieren Sie den Bodenträger in dem Sie den Bügel der
Spannschelle (B) nach unten drücken und einrasten lassen.
·Um die Stativhöhe einzustellen, können Sie die Feststellringe (C)
durch Drehen entgegen dem Uhrzeigersinn lösen, das jeweilige
Segment nach oben ziehen oder nach unten drücken und dann die
Feststellringe durch Drehen im Uhrzeigersinn die eingestellte Stativ-
höhe fixieren.
Gebrauch / Verwendung des Arbeitsstrahlers
·Wickeln Sie das Netzkabel von der Kabelaufwicklung (E) vollständig
ab und stecken Sie den Stecker in eine geeignete Steckdose.
·Die Leuchten (A) können getrennt voneinander an den beleuchteten
Schaltern auf der Rückseite ein- und ausgeschaltet werden. Beide
Leuchten können jeweils in Schaltstufe I (50%), in Schaltstufe II
(100%) oder auf 0 (AUS) geschaltet werden.
·An einer Leuchte kann ein weiteres Elektrogerät an der integrierten
Steckdose angeschlossen werden. Beachten Sie dabei unbedingt die
maximalen Anschlusswerte (siehe technische Daten).
·Justieren Sie die beiden Strahler horizontal durch Lösen und Festzie-
hen der Knebelschrauben (G). Die vertikale Einstellung erfolgt durch
beidseitiges Lösen und Festziehen der Knebelschrauben (H).
VORSICHT! VERBRENNUNGSGEFAHR DURCH HEISSE
OBERFLÄCHEN!
Lassen Sie die Strahler (A) nach Gebrauch vollständig abkühlen.
Reinigen:
·Unterbrechen Sie die Stromzufuhr, bevor Sie Arbeiten am
LED Strahler durchführen.
·Produkt nur mit einem feuchten Tuch abwischen.
·Beim Reinigen keine Chemikalien verwenden.
Nr. WU7490590
Bedienungsanleitung
LED Strahler 2x 50W mit 3m Zuleitung

Technische Daten:
·LED TYP: COB
·Leistung: 2x 50W
·230V~, 50Hz,
·Lumen: 2x 4.200 lm
·Farbtemperatur(K): 6.500K
·2 Helligkeitsstufen: 100%, 50%
·Stoß- und schlagfest: IK08
·Lebensdauer: 30.000 Std.
·Schaltzyklen: 15.000
·1x Strahler mit Steckdose, Nennbelastung: 3.500W
·Schutzart: IP54
·Schutzklasse: I
·Zuleitung: 3m
·Leitungstyp: H07RN-F3G1,5mm²
Entsorgung:
ACHTUNG! Nicht mehr brauchbare Elektro- und
Akkugeräte gehören nicht in den Hausmüll!
Sie sind entsprechend der Richtlinie 2012/19/EU für Elektro- und
Elektronik-Altgeräte
getrennt zu sammeln und einer umwelt- und fachgerechten Wiederver-
wertung zuzuführen.
Bitte führen Sie nicht mehr brauchbare Elektrogeräte einer örtlichen
Sammelstelle zu. Verpackungsmaterialien nach Sorten getrennt sam-
meln und gemäß den örtlichen
Bestimmungen entsorgen. Einzelheiten erfragen Sie bitte bei Ihrer Ge-
meindeverwaltung.
Gewährleistung:
Gewährleistungsansprüche entsprechen den gesetzlichen
Bestimmungen.
Conmetall Meister GmbH
Hafenstraße 26
29223 Celle
GERMANY
www.conmetallmeister.de
IP 54

Beleuchtete Ein-/Ausschalter
0 AUS
I 50%
II 100%

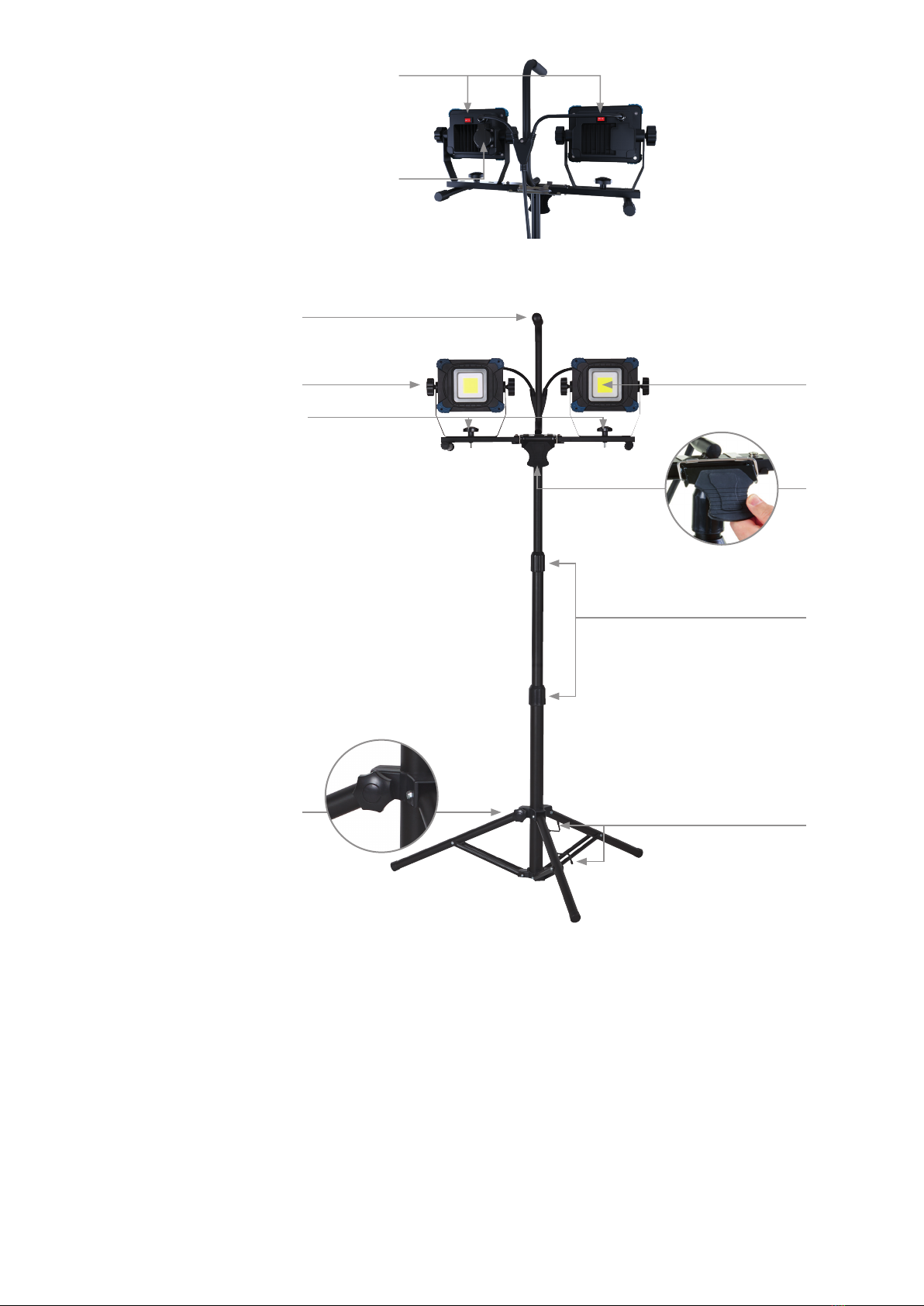

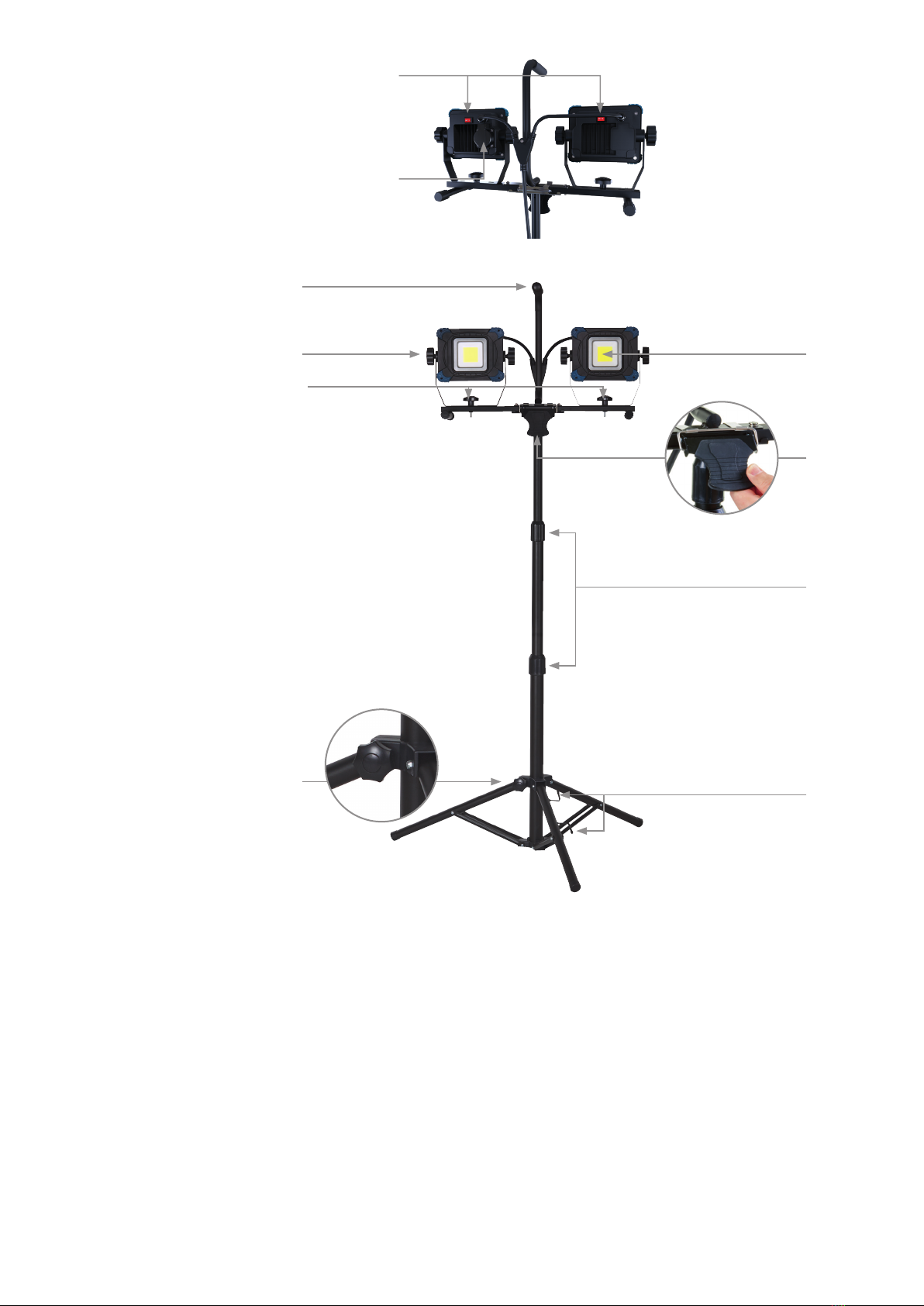

Teilebeschreibung
A: Strahler
B: Quick-Release Aufnahme
C: Feststellringe
D: Spannschraube Stativbeine
E: Kabelaufwicklung
F: Griffstück
G: Knebelschrauben Bodenträger
H: Knebelschrauben Strahler
F
H
G
DE
C
B
A
Steckdose

The product you have purchased is a
LED spotlight, 2x 50W with 3m power cable, model number H07RN-
F3G1,5mm². This product is suitable for indoor and outdoor lighting.
It is not intended for use on construction sites or other environments
where it is exposed to severe mechanical influences. The LED spotlight
is not suitable for uses other than those described here.
Please read the operating instructions through carefully before starting
to use the product. Retain the operating instructions so that you have
them to hand should you have any questions, and when handing the
unit over to third parties.
Safety information:
·Caution! Read all of the instructions. Any failure to observe the
instructions given below may result in electrical shock, fire and/or
serious injury.
·Never look directly into the LED light source.
·Protect the unit from water and shocks.
·The LED spotlight housing may become hot during operation. Allow
sufficient ventilation for the spotlight to dissipate this heat.
·Only handle the spotlight with your bare hands once it has cooled.
·Position the spotlight at a sufficient distance from combustible
surfaces and objects. When positioning close to flammable objects,
maintain a minimum distance of 1 m from the housing.
·Electrical devices and accessories should be kept away from chil-
dren.
·Voltage-free only when disconnected from the mains plug.
·Do not operate when covered.
Usage:
·Ensure that the connector cable is not stretched and does not come
into contact with sharp objects or chemicals.
·Do not use the light if damaged.
·Disconnect the power supply before working on the LED spotlight.
·The safety glass is non-replaceable. The device must be disposed of
if the safety glass is damaged.
·The light source for this lamp is non-replaceable. If the light source
has reached the end of its life cycle, the entire lamp must be re-
placed.
·The spotlight may only be installed on a level, stable ground surface.
·Risk of electrical shock! The item is protected splash-proof (IP54),
but do not use the item close to water and other liquids, or in areas
where water and other liquids may occur.
·Do not clean the item in water. Keep at a minimum distance of 5
m from swimming pools or ponds. Protect the power plug from
moisture.
·To avoid any risk, a damaged outer power cable for this spotlight
may only be replaced by the manufacturer or an equivalent special-
ist.
Mounting the spotlights and the handle piece on the base support
·First unscrew the pre-assembled fixing material (G) (toggle screws
and washers) from the base support.
·Fix the two spotlights (A) to the base support with the toggle screws
and the washers (G).
·Mount the handle (F) with the pre-assembled screws and washers to
the base support.
·Loosen the screw on the back of the handle and attach the power
cable holder (Y-splitter) to the handle.
Note: You can now use the lamp as a floor spotlight.
Mounting the base support on the tripod
·If necessary, loosen the clamping screw (D) and fully extend the
three legs of the stand.
·If the tripod cannot be pushed down any further and the legs are fully
extended, retighten the clamping screw (D).
·Place the floor support on the open Quick Release clamp (B) and fix
the base support by pressing down the clamp (B) and letting it snap
into place.
·To adjust the tripod height, you can loosen the twist locks (C) by
turning them counterclockwise, pull the respective segment upwards
or push it downwards and then fix the twist locks (C) by turning them
clockwise to the adjusted tripod height.
Using the working lamp
·Fully unwind the power cord from the cable winder (E) and insert the
plug into a suitable outlet.
·The spotlights (A) can be switched on and off separately at the
illuminated switches on the back. Both lamps can be switched to
switching level I (50%), switching level II (100%) or to 0 (OFF).
·Another electrical device can be connected to the integrated socket
on one lamp. It is essential to observe the maximum connection
values (see technical data).
·Adjust the two lamps horizontally by loosening and tightening the
toggle screws (G). The vertical adjustment is made by loosening and
tightening the toggle screws (H) on both sides.
CAUTION! DANGER OF BURNING DUE TO HOT SURFACES!
Let the spotlights (A) cool down completely after use.
Cleaning:
·Disconnect the power supply before working on the LED spotlight.
·Only wipe the product with a damp cloth.
·Do not use chemicals when cleaning.
No. WU7490590
Operating instructions
LED spotlight, 2x 50W mit 3m power cable

Technical data:
·LED TYPE: COB
·Power: 2x 50W
·230V~, 50Hz,
·Lumen: 2x 4,200 lm
·Color temperature (K): 6,500K
·2 brightness levels: 100%, 50%
·Shock and impact resistant: IK08
·Service life: 30,000 hours
·switching cycles: 15,000
·1x spotlight with socket, nominal load: 3.500W
·Protection type: IP54
·Protection class: I
·supply cable: 3m
·Cable type: H07RN-F3G1.5mm²
Disposal:
IMPORTANT! Electrical and battery devices which can no longer
be used do not belong in the household waste!
They must be collected separately in accordance with Directive
2012/19/EU for used electrical and electronic equipment
and recycled in a proper and environmentally friendly manner.
Please take electrical equipment which can no longer be used to your
local collection point. Separate packaging material by type and dispose
of in accordance with local
regulations. Please contact your local government for details.
Warranty:
Warranty claims are subject to statutory
provisions.
Conmetall Meister GmbH
Hafenstraße 26
29223 Celle
GERMANY
www.conmetallmeister.de
IP 54

Parts description
A: Spotlight
B: Quick-Release center
C: Twist locks
D: Clamping screw tripod legs
E: Cable winder
F: Handle
G: Toggle screws base support
H: Toggle screws spotlights
F
H
G
DE
C
B
A
Illuminated ON/OFF Switch
1st gear 50%
2nd gear 100%
turn off
Socket
