Middle Atlantic Products PD-DC-45 User manual

I-00759 Rev D
PD-DC-45
DC POWER DISTRIBUTION, 45W
Instruction Sheet
Thank you for purchasing the PD-DC-45.
PRODUCT FEATURES
THANK YOU
STATUS STATUS
ACTIVE
OVERLOAD
SHUTDOWN
STATUS
(INCL. USB)
• Multi voltage support (5,12V)
• Surge and overload protection
• Universal mounting tabs
• Two 5V USB Charging Ports
https://youtu.be/SdVyHwg7b-c

IMPORTANT SAFETY INSTRUCTIONS / INSTRUCTIONS IMPORTAANTES SUR LA SÉCURITÉ
Page 2
WARNING! Failure to read, understand and follow the
following information can result in serious personal injury,
damage to the equipment or voiding of the warranty. It is
the responsibility of the Installer/User to ensure
that this product is loaded according to specifications.
AVERTISSEMENT! Refus de lire, comprendre et suivre
la renseignements suivants peut traduire par de graves
blessures, des dommages à l'équipement ou invalider la
garantie. Il est la responsabilité de l'installateur / utilisateur
de s'assurer que ce produit est chargé conformément aux
spécifications.
!
!
CAUTION! The socket-outlet shall be installed near the
equipment and shall be easily accessible.
ATTENTION! La prise de courant doit être installée près
de l'équipement et doit être facilement accessible.
!
!
CAUTION! Use indoor in dry locations only.
ATTENTION! Pour être utilisé en intérieur dans un endroit
sec seulement.
!
!
CAUTION! Do not plug into another re-locatable power
tap.
ATTENTION! Ne branchez pas dans une autre puissance
robinet relocalisable.
!
!
DANGER HAZARDOUS VOLTAGE/DANGER HAUTE TENSION
The lightning flash with the arrowhead symbol, within an equilateral
triangle is intended to alert the user to the presence of uninsulated
dangerous voltage within the product’s enclosure that may be of
sufficient magnitude to constitute a risk of electric shock to persons.
L'éclair avec le symbole de flèche dans un triangle équilatéral est
destiné à alerter l'utilisateur de la présence d'une tension dangereuse
non isolée dans l'enceinte du produit qui peut être d'une ampleur
suffisante pour constituer un risque de choc électrique pour les
personnes.
CAUTION/ATTENTION The exclamation point within an equilateral
triangle is intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in the literature
accompanying the appliance.
Le point d'exclamation dans un triangle équilatéral est destiné à
alerter l'utilisateur de la présence d'importants instructions d’opération
et de maintenance (entretien) dans la documentation accompagnant
l'appareil.
REGULATORY COMPLIANCE
Federal Communications Commission (FCC) Compliance Statement
CAUTION: Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the
equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communica-
tions. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio
or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or
more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
ICES-003 Class B Notice - Avis NMB-003, Classe B This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la
classe B est conforme à la norme NMB-003 du Canada.
Industry Canada (IC)
ATTENTION: Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de
l'utilisateur à utiliser l'équipement.
REMARQUE: Cet équipement a été testé et jugé conforme aux limites d' un dispositif numérique de classe B, conformément à la partie 15 des règles de
la FCC . Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle . Cet
équipement génère , utilise et peut émettre de l'énergie radiofréquence et, si non installé et utilisé conformément aux instructions , peut provoquer des
interférences dans les communications radio . Cependant , il n'y a aucune garantie que des interférences ne se produiront pas dans une installation
particulière . Si cet équipement provoque des interférences nuisibles à la réception radio ou de télévision , ce qui peut être déterminé en allumant et
éteignant l'équipement , l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:
• Réorienter ou déplacer l' antenne de réception .
• Augmenter La distance entre l'équipement et le récepteur .
• Brancher l'équipement dans une prise sur un circuit différent de celui sur lequel est branché le récepteur.
• Consulter le revendeur ou un technicien radio / TV expérimenté.

IMPORTANT SAFETY INSTRUCTIONS
Page 3
When using electrical products, basic precautions should always be followed, including the following:
• Read and follow all instructions before using.
• There are no user-serviceable components within this device. Removal of the cover from this device may present a shock
hazard, and void the warranty.
• DANGER – To reduce the risk of electrical shock:
Always unplug this device from the electrical outlet before cleaning.
• WARNING – To reduce the risk of burns, fire, electric shock, or injury to persons:
1. Unplug from outlet before putting on or taking off parts.
2. Close supervision is necessary when this device is used by, or near children, invalids, or disabled persons.
3. Use this device only for its intended use as described in these instructions. Do not use attachments not
recommended by the manufacturer.
4. Never operate the device if it has a damaged cord or plug, if it is not working properly, if it has been dropped or
damaged, or dropped into water. Return the device to a service center for examination and repair.
5. Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point
where they exit from the apparatus.
6. Keep the cord away from heated surfaces.
7. Never drop or insert any object into any opening.
8. Do not use outdoors.
9. Do not operate where aerosol (spray) products are being used or where oxygen is being administered.
10. To disconnect, turn all controls to the off position, then remove plug from outlet.
11. WARNING: Risk of Electric Shock – Connect the device to a properly grounded outlet only.
Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one
wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third
prong is provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement
of the obsolete outlet.
12. WARNING: The apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids, such as
vases, shall be placed on the apparatus"
13. The mains plug is used as your disconnect device. This device shall remain readily operable.
14. Clean only with dry cloth.
15. Unplug this apparatus during lightning storms or when unused for long periods of time.
16. Only use attachments/accessories specified by the manufacturer.
17. Do not overload the wall outlet where this device is being connected. Do not overload this device. Ensure the total load
to this device does not exceed that which is listed in the specifications section of this manual.
18. Ensure this device is connected to a properly grounded AC power source. Ensure the device is plugged into a source
providing the required 120V. Do not use a plug adapter that defeats the ground pin of the AC plug.
SAVE ALL INSTRUCTIONS
Safety Instructions - Rack Mount
A. Elevated Operating Ambient - If installed in a closed or multi-unit rack assembly, the operating ambient temperature of the rack environment may be
greater than room ambient. Therefore, consideration should be given to installing the equipment in an environment compatible with the maximum ambient
temperature (Tma) specified by the manufacturer.
B. Reduced Air Flow- Installation of the equipment in a rack should be such that the amount of air flow required for safe operation of the equipment is not
compromised.
C. Mechanical Loading - Mounting of the equipment in the rack should be such that a hazardous condition is not achieved due to uneven mechanical
loading.
D. Circuit Overloading - Consideration should be given to the connection of the equipment to the supply circuit and the effect that overloading of the
circuit might have on overcurrent protection and supply wiring. Appropriate consideration of equipment nameplate ratings should be used when address-
ing this concern.
E. Reliable Earthing - Reliable earthing of rack-mounting equipment should be maintained. Particular attention should be given to supply connections
other than direct connections to the branch circuit (e.g. use of power strips).
• Disconnect Device (Pluggable Equipment) - The socket-outlet shall be installed near the equipment and shall be easily accessible.

INSTRUCTIONS IMPORTAANTES SUR LA SÉCURITÉ
Page 4
Lors de l'utilisation des produits électriques, des précautions de base doivent toujours être respectées, y compris les suivantes:
• Lire et suivre toutes les instructions avant l'utilisation du matériel.
• Il n'ya pas de composants réparables par l'utilisateur au sein de cet appareil. Retrait de la couverture de cet appareil peut
présenter un dangerd'électrocution et annuler la garantie.
• DANGER - Pour réduire le risque de choc électrique :
Toujours débrancher le meuble de la prise électrique avant de le nettoyer.
• AVERTISSEMENT - Pour réduire les risques de brûlures, d'incendie, de choc électrique ou de blessures:
1. Débrancher de la prise électrique avant d'installer ou de retirer des pièces.
2. Surveiller étroitement ce meuble s'il est utilisé par ou à proximité d'un enfant, d'une personne invalide ou handicapée.
3. N'utiliser ce meuble que pour l'usage auquel il est destiné, tel que décrit dans la présente fiche d'instructions. Ne pas
utiliser d'accessoires non recommandés par le fabricant.
4. Ne jamais utiliser ce meuble si le cordon ou la prise est endommagé, s'il ne fonctionne pas correctement, s'il est
tombé ou est endommagé, ou s'il est tombé dans l'eau. Renvoyer le meuble à un centre de service après-vente pour
qu'il soit examiné et réparé.
5. Le cordon d'alimentation doit être placé de manière à éviter qu'il soit piétiné ou pincé, notamment au niveau des
prises, des réceptacles et à la sortie de l'appareil.
6. Garder le cordon d'alimentation loin des surfaces chauffées.
7. Ne jamais faire tomber ou introduire un objet dans une ouverture.
8. Ne pas utiliser en extérieur.
9. Ne pas utiliser dans des lieux où des produits aérosols sont utilisés ou à proximité d'une source d'oxygène.
10. Pour débrancher, placer tous les boutons en position off, puis retirer la fiche de la prise électrique.
11. AVERTISSEMENT : Risque de choc électrique - Brancher le meuble uniquement à une prise correctement mise
à la terre. Ne pas détériorer le dispositif de sécurité de la fiche polarisée ou de la fiche de terre. Une fiche polarisée
possède deux broches, dont l'une plus large que l'autre. Une fiche de type terre possède deux broches et une
troisième de mise à la terre. La broche large ou la troisième fiche sont fournies pour des raisons de sécurité. Si la
fiche fournie n'entre pas dans votre prise de courant, veuillez faire appel à un électricien pour remplacer la prise
obsolète.
12. AVERTISSEMENT : L' appareil ne doit pas être exposé à des éclaboussures et aucun objet rempli de liquide,
comme des vases , ne doit être placé sur l'appareil "
13. La fiche secteur est utilisée comme sectionneur de courant. Ce dispositif doit rester en état de marche.
14. Nettoyer uniquement avec un chiffon sec.
15. Débrancher cet appareil pendant les orages ou s'il n'est pas utilisé pendant de longues périodes.
16. Utiliser uniquement les pièces/accessoires indiqués par le fabricant.
17. Ne surchargez pas le réceptacle de mur ou le circuit qui fournit l'énergie à ce appareil. Ne pas surcharger cette appareil.
S'assurer que la charge totale à cet appareil ne dépasse pas celle qui est répertoriée dans la section desspécifictions de
ce manuel.
18. Assurez-vous cet appareil est connecté à une source d'alimentation C/A avecmise à la terre. Assurez-vous cet appareil
est branché sur une sourced’alimentation fournissant les nécessaires 120V. Ne pas utiliser un adaptateurqui contrecarre
la broche de terre de la prise du cordon d’alimentation.
Consignes de sécurité - montage en rack
A. Température de fonctionnement élevée - Si installé dans un rack fermé ou à unités multiples , la température ambiante de fonctionnement de l'environnement du rack peut
être supérieure à ambiante de la pièce . Par conséquent , il faudrait envisager d'installer l'équipement dans un environnement compatible avec la température ambiante
maximale ( Tma ) spécifiée par le constructeur .
B. Réduction Air accréditives Installation de l'équipement dans un rack doit être telle que la quantité de flux d'air nécessaire au bon fonctionnement de l'équipement ne soit pas
compromise.
C. Chargement mécanique - Le montage de l'équipement dans le rack doit être telle qu'une condition dangereuse ne lié à un chargement mécanique irrégulier.
D. Surcharge des circuits - Il faudrait envisager à la connexion de l'équipement au circuit d'alimentation et l' effet que la surcharge du circuit pourrait avoir sur la protection
contre les surintensités et le câblage d'alimentation . Examen approprié des équipements évaluations de la plaque signalétique doit être utilisée pour traiter de cette préoccu-
pation.
E. Mise à la terre fiable - Fiable mise à la terre de l'équipement de montage en rack doit être maintenue . Une attention particulière devrait être accordée aux connexions
d'alimentation autres que les connexions directes vers le circuit de dérivation (par exemple de l'utilisation de bandes de puissance ) .
• Appareil Disconnect ( Équipement Pluggable ) - La prise de courant doit être installée à proximité du matériel et doit être facilement accessible .
CONSERVER CES INSTRUCTIONS.

HARDWARE/ITEMS SUPPLIED
Page 5
HARDWARE KIT INCLUDES
Structured Media Enclosure Standard Mounting Ear
Structured Media Enclosure Offset Mounting Ear
Structured Media Enclosure Hook Mounting Ear
Yellow 12V DC Connector
Orange 5V DC Connector
6-32 x 1/2” Flat Head Screw
QTY DESCRIPTION
4
2
2
6
6
6
ITEM
A
B
C
D
E
F
A
B
C
D
E
F

Page 6

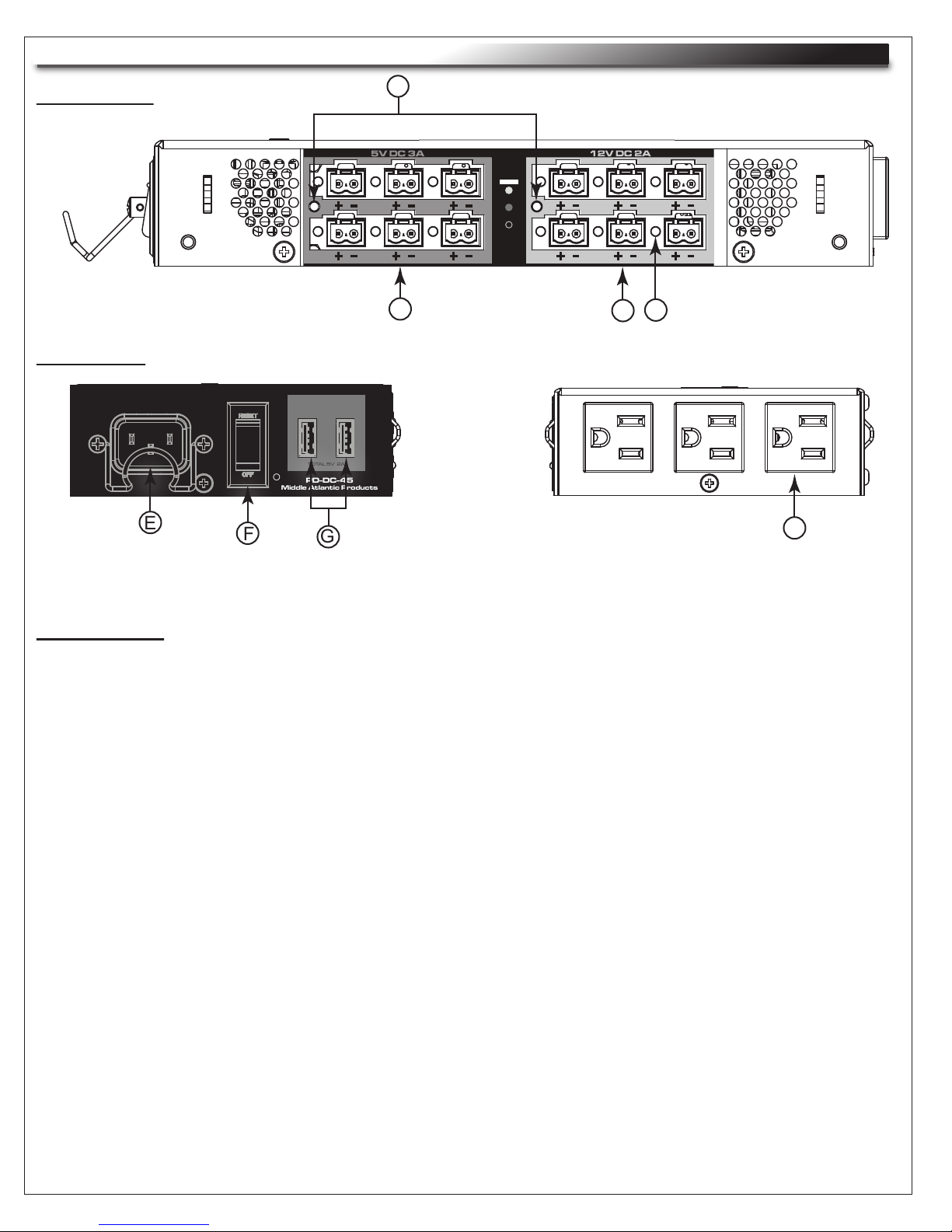

CONNECTIONS, CONTROLS AND INDICATORS
BC
FRONT VIEW
SIDE VIEWS
H
A. BANK OVER CURRENT WARNING LIGHT: Green = OK. Amber = Approaching current limit of
power bank, shutdown imminent.
B 5V DC 3A BANK (SIX OUTPUTS): Individually protected by PTC Fuses.
Short circuit and overload protection.
C. 12V DC 2A BANK (SIX OUTPUTS): Individually protected by PTC Fuses.
Short circuit and overload protection.
D. OUTPUT POWER INDICATOR LED (ONE PER EACH OUTPUT CONNECTOR):
Green = OK. Off = No power.
E. IEC C-14 POWER INPUT: 120V AC, 12A 60Hz
F. 15A CIRCUIT BREAKER POWER SWITCH
G. USB POWER BANK 2A (TWO OUTPUTS)
H. 120V AC 10A OUTLET (THREE TOTAL)
DESCRIPTION
A
D
STATUS STATUS
ACTIVE
OVERLOAD
SHUTDOWN
STATUS
(INCL. USB)
POWER
120V 12A 60Hz
I

TOTAL 5V 2A
USB
CHARGING
PD-DC-45
Middle Atlantic Products
EFG
120V 10A 60Hz

Page 7
MAKING TERMINAL BLOCK CONNECTIONS
INSTALLATION AND MOUNTING
1/4”
+
+
-
-
!
!
1. Strip 1/4” of insulation from wire ends. (FIGURE A)
2. Determine correct polarity of positive + and negative -
wire ends.
3. Select appropriate color-coded terminal block:
D. Orange = 5V DC
E. Yellow = 12V DC
4. Insert bare wire ends into terminal block.
5. Tighten connections securely with screwdriver.
6. Insert terminal block into appropriate power bank.
FIGURE A
F
F
CAUTION: Use a multimeter to confirm wire polarity before making
connnections or damage to equipment may occur.
ATTENTION: Utiliser un multimètre pour confirmer la polarité des
fils avant d'effectuer la connexion ou des dommages à l'équipement
peut se produire.
A
A
C
B

Page 8

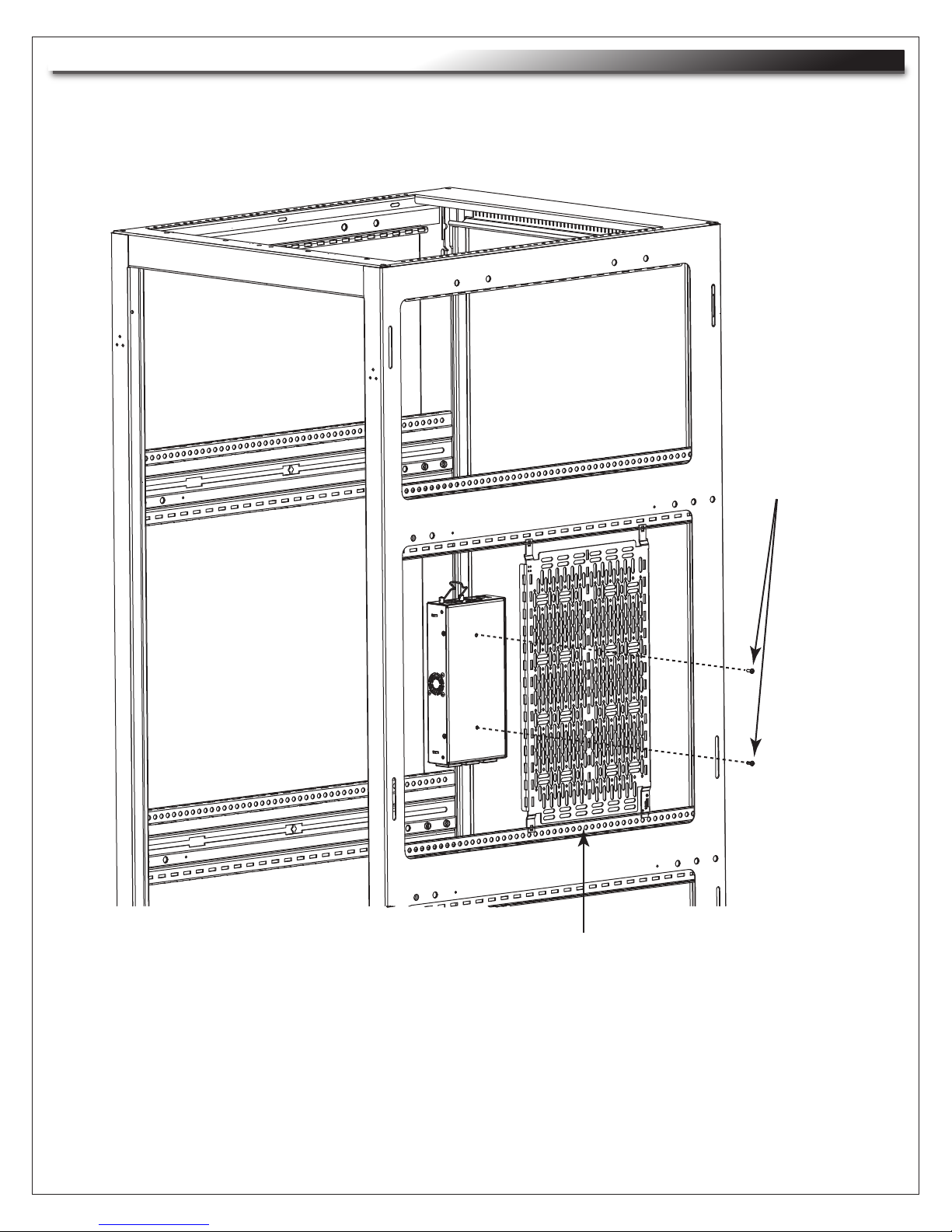

INSTALLATION / MOUNTING (CONTINUED)
Alternate Mounting
Lever Lock™
F

SPECIFICATION
LINE VOLTAGE
CURRENT RATING
AC INPUT CONNECTOR
POWER CORD LENGTH
SURGE PROTECTION
TOTAL DC OUTPUT CURRENT
TOTAL DC OUTPUT POWER
OVER CURRENT PROTECTION
AC OUTPUT, TOTAL
IDLE CURRENT
DETAILS
SPECIFICATIONS
Page 9
120VAC/60Hz (MIN. 108VAC, MAX. 127VAC)
12A MAX (8A MAX WITH DC ONLY FULLY LOADED)
IEC C-14
6 Feet
MOV, MODE L-N, CLAMPING VOLTAGE 595V
5.2A DC
45W
Automatically Resetting PTC Fused On Each Output
10A/120VAC/60HZ
.080A AC
VOLTAGE
5V DC
12V DC
USB 5VDC
MAX CURRENT TOTAL (RAIL)
3A
2A
2.1A
MAX CURRENT PER OUTPUT RAIL CURRENT WARNING
2A
1.5A
2.1A
2.85A
1.9A
N/A
DC OUTPUTS
CAUTION! Do not exceed maximum ratings
ATTENTION! Ne pas dépasser notes maximales
!
!

WARRANTY
Middle Atlantic Products (the "Company") warrants the product to be free from defects in material or workmanship under normal use and
conditions for a period of (3) years from the date of shipment by the company.
The Company's entire liability to the purchaser, and the purchaser's (or any other party's) sole and exclusive remedy, under this warranty
shall be limited, at the Company's option, to either (a) return of and refund of the price paid for, or (b) repair or replacement at the
Company's factory of the products purchased, or any part or parts thereof, which the Company has determined to be defective after
inspection thereof at the Company's factory.
This warranty does not cover damage due to acts of God, accident, misuse, abuse or negligence by parties other than the Company, or
any modification or alteration of the products. In addition, this warranty does not cover damage due to improper handling, assembly,
installation or maintenance.
THIS WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES OF ANY KIND, EITHER EXPRESSED OR IMPLIED, INCLUDING, BUT
NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
TO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, IN NO EVENT SHALL THE COMPANY BE LIABLE FOR ANY
SPECIAL, INCIDENTAL, INDIRECT, OR CONSEQUENTIAL DAMAGES WHATSOEVER (INCLUDING, WITHOUT LIMITATION,
DAMAGES FOR LOSS OF BUSINESS PROFITS, BUSINESS INTERRUPTION OR ANY OTHER PECUNIARY LOSS) ARISING OUT OF
THE USE OF THE PRODUCTS PURCHASED, EVEN IF THE COMPANY HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH
DAMAGES. THE COMPANY'S LIABILITY TO THE PURCHASER (OR ANY OTHER PARTY) HEREUNDER, IF ANY, SHALL IN NO
EVENT EXCEED THE PURCHASE PRICE OF THE PRODUCTS PAID TO THE COMPANY.
Corporate Headquarters
Corporate Voice 973-839-1011 - Fax [phone] / International Voice [phone] - Fax [phone]
middleatlantic.com - [email protected]
Middle Atlantic Canada
Voice 613-836-2501 - Fax [phone] / middleatlantic.ca - [email protected]
Factory Distribution
USA: NJ - CA - IL Canada: ON - BC
At Middle Atlantic Products we are always listening. Your comments are welcome.
Middle Atlantic Products is an ISO 9001 and ISO 14001 Registered Company.
Page 10
