Miele PFD 101 i Guide

Keinen Akkuschrauber
verwenden, Beschädi-
gungsgefahr.
Do not use a cordless
screwdriver, risk of damage.
N‘utilisez pas de visseuse électrique,
risque de dommages.
Gebruik geen accuschroevendraaier.
Kans op beschadiging.
Non utilizzare un avvitatore a batteria,
pericolo di danneggiamento.
No utilicar destornillador automático,
peligro de sufrir daños.
Não usar aparafusadoras sem fios,
risco de danos.
.
Türfedern nach Montage der
Frontplatte unbedingt auf
beiden Seiten gleichmäßig
einstellen.
The door springs must be set equal-
ly on both sides after fitting the front
panel to the door.
Les ressorts de porte doivent impéra-
tivement être réglés de la même façon
des deux côtés après le montage de
la plaque d‘habillage.
Het is beslist noodzakelijk dat u de
deurveren na de montage van het
frontpaneel aan beide kanten gelijk-
matig instelt.
Dopo aver montato il pannello fron-
tale, regolare assolutamente le molle
dello sportello su entrambi i lati an-
ché siano uguali.
Después del montaje del aparato,
ajustar equilibradamente los muelles
de la puerta a ambos lados.
Após montagem do painel frontal,
regular as molas da porta uniforme-
mente de ambos os lados.
Vor dem Verschieben des
Geschirrspülers Füße ein-
drehen.
Screw the feet in before
moving the dishwasher.
Faites entrer les pieds en les vissant
avant de déplacer le lave-vaisselle.
Draai de stelvoeten naar binnen voor-
dat u de afwasautomaat verschuift.
Avvitare i piedini prima di muovere la
lavastoviglie.
Antes de deslizar el lavavajillas, ator-
nillar las patas.
Antes de deslocar a máquina de lavar
louça deve enroscar os pés.
M.-Nr. 11 762 480 / 00
Anschlusswerte beachten.
Check connection data.
Respectez les valeurs de raccordement.
Neem de aansluitwaarden in acht.
Controllare i valori di allacciamento.
Aténgase a los valores de conexión.
Observe os valores para a ligação.
Beschädigung oder Brandgefahr.
Risk of damage or fire hazard.
Risque de dommages ou d’incendie.
Gevaar voor schade of brand.
Attenzione: pericolo di danneggiamento o di
incendio.
Daños o riesgo de incendio.
Risco de avarias ou de incêndio.
Gebrauchsanweisung beachten.
See operating instruction manual.
Lisez le mode d’emploi.
Neem de gebruiksaanwijzing in acht.
Attenersi alle istruzioni d’uso.
Tenga en cuenta las instrucciones de manejo.
Observe o indicado no livro de instruções.
3
7
4
8
2
6
1
5
7
6

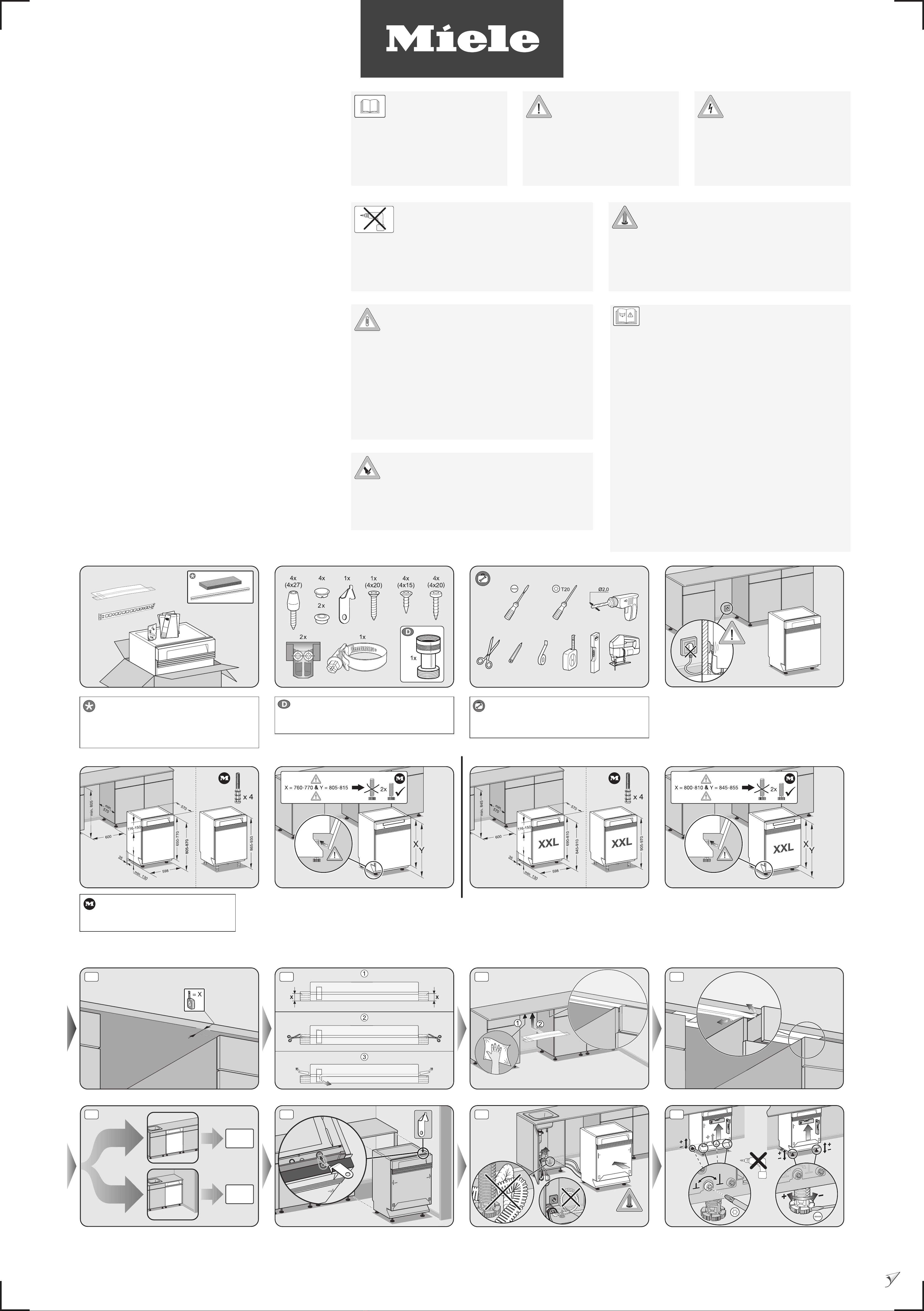

de - Montageplan für integrierte Geschirrspüler
Bitte beachten Sie diesen Montageplan und lesen Sie unbedingt die Gebrauchsanweisung vor
der Aufstellung - Installation - Inbetriebnahme.
Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.
en - Installation drawings for semi-integrated dishwashers
To avoid the risk of accidents or damage to the dishwasher please observe this installation sheet
and read the operating instruction manual supplied with it before it is installed, set up and used
for the first time.
fr - Notice de montage pour lave-vaisselle intégrables
Pour votre sécurité et afin d’éviter d’endommager votre appareil, veuillez suivre les indications de
cette notice et lire le mode d’emploi avant de monter, d’installer ou de mettre en service votre
lave-vaisselle.
nl - Installatietekening voor geïntegreerde afwasautomaten
Bekijk dit montageschema en lees de gebruiksaanwijzing voordat u uw apparaat plaatst, instal-
leert en in gebruik neemt.
Dat is veiliger voor uzelf en u voorkomt daarmee onnodige schade aan uw apparaat.
it - Schema di montaggio per lavastoviglie integrabili
Prima di installare e mettere in funzione la lavastoviglie, leggere assolutamente le istruzioni per
l’uso e attenersi a questo schema di montaggio per evitare di farsi male o di danneggiare
l‘elettrodomestico.
es - Plano de montaje para lavavajillas integrables
Le agradecemos su confianza y esperamos disfrute de su nuevo aparato.
Para ello es imprescindible, antes de su emplazamiento, instalación y puesta en marcha, tener
en cuenta este esquema de montaje y leer las instrucciones de manejo, para evitar daños tanto
al usuario, como al aparato.
pt - Plano de montagem para máquina de lavar louça de integrar
Observe este plano de montagem e leia as instruções de utilização antes de instalar, ligar e inici-
ar o funcionamento com a máquina.
Desta forma não só se protege como evita anomalias no seu aparelho.
Nachkaufbares Zubehör
Optional accessories
Accessoires en option
Na te bestellen accessoire
Accessorio su richiesta
Accesorio especial
Acessório que pode adquirir
Je nach Modell beiliegendes Monta-
gezubehör.
Fittings supplied depend on model.
Accessoires fournis selon modèle.
Voor het desbetreende model meegelever-
de benodigde onderdelen.
Accessori di montaggio in dotazione, a
seconda del modello.
Según el modelo, accesorios de montaje
suministrados.
De acordo com o modelo, acessórios de
montagem fornecidos junto.
Je nach Modell benötigtes Werk-
zeug.
Tools required depend on model.
Matériaux requis selon modèle.
Voor het desbetreende model benodigd
gereedschap.
Utensili necessari, a seconda del modello.
Según el modelo, herramienta necesaria.
De acordo com o modelo, ferramentas
necessárias.
Wasserablauf anheben
Wenn der bauseitige
Anschluss für den Was-
serablauf tiefer liegt als die Führung
für die Rollen des Unterkorbes in der
Tür, muss der Wasserablaufschlauch
in einem Bogen über dieses Niveau
angehoben werden.
Raising the water drain hose
If the on-site drainage connection is
situated lower than the guide path for
the lower basket rollers in the open
door, the water drain hose must be
raised above this level with a bend in
it.
Rehausser la vidange
Si le raccord sur place pour la vidan-
ge est plus bas que le système de
guidage pour les rouleaux du panier
inférieur dans la porte, le tuyau de
vidange doit être relevé dans un
coude au-dessus de ce niveau.
Waterafvoerslang optillen
Als de waterafvoer ter plaatse lager
ligt dan de geleiding voor de wieltjes
van het onderrek in de deur, moet de
waterafvoerslang in een boog boven
dit niveau worden getrokken.
Sollevare lo scarico idrico
Se l'allacciamento predisposto dal
committente per lo scarico idrico è
più in basso rispetto alla guida delle
rotelle del cestello inferiore nello
sportello, occorre sollevare il tubo di
scarico dell'acqua oltre questo livello
con una curva.
Elevar el desagüe
Si la conexión del desagüe estuviera
situada a menor altura que la guía
de las ruedas del cesto inferior en la
puerta, será necesario elevar la man-
guera del desagüe formando un codo
por encima de dicho nivel.
Erguer o esgoto da água
Se a ligação para o sistema de esgoto
da água existente no local se situar
num nível mais baixo do que a calha
onde o cesto inferior desliza, a man-
gueira de esgoto da água deve ser
erguida acima deste nível, em curva.
Achtung Schnittgefahr.
TWarning: Danger of being
cut.
ttention. Risque de blessure par cou-
pure.
Pas op. Snijgevaar.
Attenzione, pericolo di tagliarsi.
Atención. Peligro de cortes.
Atenção. Risco de ferimentos por
corte.
Nur in Deutschland erforderlich.
Only required in Germany.
Seulement nécessaire en Allema-
gne.
Alleen in Duitsland vereist.
Necessario solo in Germania.
Necesario únicamente en Alemania.
Apenas necessário na Alemanha.

373
60
5359
518
25
518
535
373
60
5359
518
25
518
535
26
13
15
14
373
60
5359
518
25
518
535
26
16
18
17
19
21 22
20
23
2524 26
27 28 29
30
33
30
28
30
29
12
9 1110
26
25
23
22
11
10
24
1821
3231
32
31
