Milenco Tm234 (5517) User manual

INSTRUCTIONS FOR USE

IMPORTANT: Read completely

before charging

MODE D’EMPLOI

IMPORTANT: à lire avant

d’utiliser l’appareil

ANWENDUNGSVORSCHRIFTEN

WICHTIG: Vollständig vor der

Benutzung lesen

GEBRUIKSAANWIJZING

BELANGRIJK: Lees volledig

voor gebruik

MODO DE EMPLEO

IMPORTANTE: a leer antes de

utilizar el aparato

INSTRUÇÕES DE UTILIZAÇÃO

IMPORTANTE: Ler antes de

utilizar.

ISTRUZIONI PER L’USO

IMPORTANTE: da leggere prima

di utilizzare l’apparecchio

INSTRUKTIONER

VIKTIGT: läs följande fullständiga

instruktioner för användningen

innan du använder laddaren

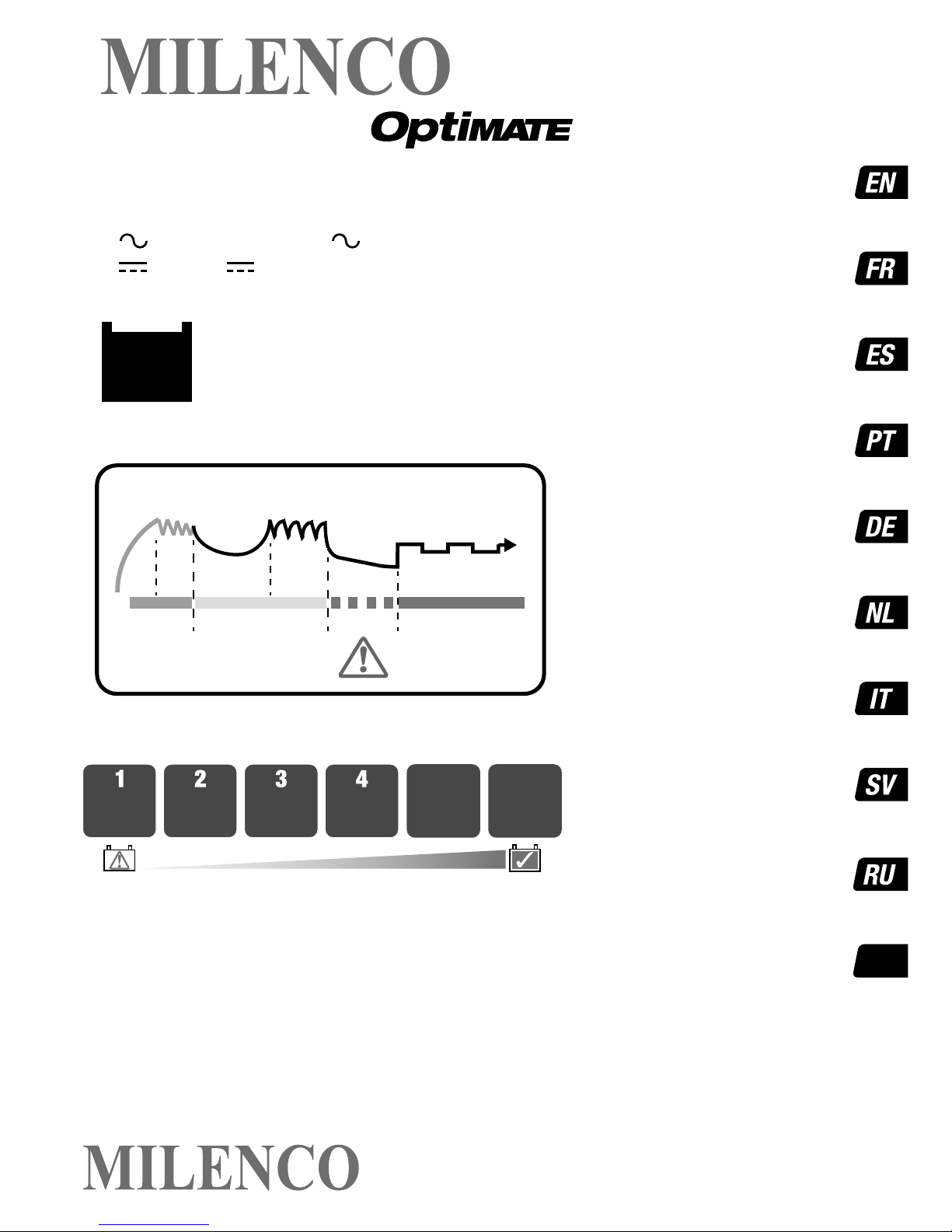

Automatic charger for 12V lead/acid batteries • Chargeur automatique pour batteries 12V plomb-acide •

Cargador automático para baterías 12V plomo-ácido • Carregador automático para baterias de 12V chumbo/

ácido • Automatische Ladegerät für 12V Blei-Säure Batterien • Automatische lader voor 12V loodzuur accu’s •

Caricabatterie automatico per batterie 12V piombo-acido • Automatisk diagnostisk laddare för 12V blybatterier

• Автоматическое зарядное устройство для 12В свинцово кислотных аккумуляторных батарей •

Automatická nabíječka pro 12V olovo/kyselinové baterie

1 x 12V

EFB / STD / AGM / GEL

15 - 192Ah

+ -

MODEL: TM234 (5517) / TM236 (5319)

AC: 100 – 240VAC 50-60Hz

DC: 4A 12V

13.6V

14.4V

1 2 3 4 5 6

TEST MAINTAINSAVE CHARGE

< 12.4V

6 STEPS

Low Volt

Start

(from 2V)

CHARGEOptiMate

‘365’

Maintenance

5 6

Charge

retention

TEST

OPTIMIZEPULSE

SAVE

6 STEPS

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ

ВАЖНО: Прочти полностью

перед использованием

INSTRUKCE PRO POUŽITÍ

DŮLEŽITÉ: Přečtěte si pozorně

před použitím

Battery Care by

TM234_TM236-IN1-160927

AUTOMATIC MAINTENANCE CHARGER FOR 12V LEAD-ACID BATTERIES

FROM 15Ah TO 192Ah.

DO NOT USE FOR NiCd, NiMH, Li-Ion OR NON-RECHARGEABLE BATTERIES.

IMPORTANT: READ THE FOLLOWING INSTRUCTIONS BEFORE USING THE CHARGER

This appliance can be used by children aged from 8 years and above and persons with

reduced physical,sensory or mental capabilities or lack of experience and knowledge if

they have been given supervision or instruction concerning use of the appliance in a safe

way and understand the hazards involved. Children shall not play with the appliance.

Cleaning and user maintenance shall not be made by children without supervision.

SAFETY WARNING AND NOTES: Batteries emit EXPLOSIVE GASES - prevent flame or sparks near batteries. Disconnect

AC power supply before making or breaking DC/battery connections. Battery acid is highly corrosive. Wear protective clothing and eyewear and

avoid contact. In case of accidental contact, wash immediately with soap and water. Check that the battery posts are not loose; if so, have the

battery professionally assessed. If the battery posts are corroded, clean with a copper wire brush; if greasy or dirty clean with a rag damped in

detergent. Use the charger only if the input and output leads and connectors are in good, undamaged condition. If the input cable is

damaged, it is essential to have it replaced without delay by the manufacturer, his authorised

service agent or a qualified workshop, to avoid danger. Protect your charger from acid and acid fumes and from damp

and humid conditions both during use and in storage. Damage resulting from corrosion, oxidation or internal electrical short-circuiting is not

covered by warranty. Distance the charger from the battery during charging to avoid contamination by or exposure to acid or acidic vapours. If

using it in the horizontal orientation, place the charger on a hard, flat surface, but NOT on plastic, textile or leather. Use the fixing holes provided

in the enclosure base to attach the charger to any convenient, sound vertical surface.

EXPOSURE TO LIQUIDS: This charger is designed to withstand exposure to liquids accidentally spilled or splashed onto the

casing from above, or to light rainfall. Prolonged exposure to falling rain is inadvisable and longer service life will be obtained by minimizing

such exposure.Failure of the charger due to oxidation resulting from the eventual penetration of liquid into the electronic components,

connectors or plugs,is not covered by warranty.

BATTERY CONNECTIONS: 2 interchangeable connection sets are available, supplied with the charger is a set of battery clips for

charging the battery off-vehicle, the other connection set comes with metal eyelet lugs for permanent connection to the battery posts, and

re-sealable weatherproof cap on the connector that connects to the charger output cable. This connection set allows easy and sure

connection of the charger to maintain the battery on-vehicle. The resealable weatherproof cap is designed to protect the connector from dirt

and damp whenever the charger is not attached. Consult a professional service agent for assistance in attaching the metal eyelets to the

battery posts. Secure the connector with weatherproof cap so that it cannot foul any moving part of the vehicle or the cable can be pinched

or damaged by sharp edges. The in-line fuse in the eyelets connection set protects the battery against such accidental shorting across

positive and negative conductors. Replace any burnt fuse only with a similar new fuse of 15A rating.

CONNECTING THE CHARGER TO THE BATTERY

1. Disconnect AC power supply before making or breaking DC / battery connections.

2. If charging a battery in the vehicle with the battery clips, before making connections, first check that the battery clips can be safely

and securely positioned clear from surrounding wiring, metal tubing or the chassis. Make connections in the following order:

First connect to the battery terminal not connected to the chassis (normally positive),

then connect the other battery clip (normally negative) to the chassis well away

from the battery and fuel line. Always disconnect in reverse sequence.

3. When charging a battery out of the vehicle with the battery clips, place it in a well ventilated area. Connect the charger to the battery:

RED clamp to POSITIVE (POS, P or +) terminal and BLACK clamp to NEGATIVE (NEG, N or –) terminal. Make sure the connections are

firm and secure. Good contact is important.

4. If the battery is deeply discharged (and possibly sulphated), remove from the vehicle and inspect the battery before

connecting the charger for a recovery attempt.

Visually check the battery for mechanical defects such as a bulging or cracked

casing, or signs of electrolyte leakage. If the battery has filler caps and the plates within the cells can be seen from the outside, examine

the battery carefully to try to determine if any cells seem different to the others (for example, with white matter between the plates,

plates touching). If mechanical defects are apparent do not attempt to charge the battery, have the battery professionally assessed.

5. If the battery is new, before connecting the charger read the battery manufacturer’s safety and operational instructions carefully. If

applicable, carefully and exactly follow acid filling instructions.

SAFETY

USING THE MILENCO 10: PROCEEDING TO CHARGE

For safety reasons, the Milenco 10 output will only activate if a battery retaining at least 2V is connected.

VERY FLAT NEGLECTED BATTERIES: Pay particularly close attention to the following which is especially important for

relatively small batteries such as those used on motorcycles, lawn tractors, jet-ski’s, snowmobiles and similar: A battery left

deep-discharged for an extended period may develop permanent damage in one or more cells. Such batteries may heat up excessively

during high current charging.

Monitor the battery temperature during the first hour, then hourly there-after. Check for unusual signs, such as bubbling or leaking

electrolyte, heightened activity in one cell compared to others, or hissing sounds. If at any time the battery is uncomfortably hot to touch or

you notice any unusual signs, DISCONNECT THE CHARGER IMMEDIATELY.

ECO POWER SAVING MODE WHEN THE CHARGER IS CONNECTED TO AC SUPPLY: The power converter

switches to ECO mode when the charger is not connected to a battery resulting in a very low power draw of less than 0.5W, equivalent to

power consumption of 0.012 kWh per day. When a battery is connected to the charger power consumption depends on the current demand

of the battery and its connected vehicle / electronic circuitry. After the battery has been charged and the charger is in long term

maintenance charge mode (to keep the battery at 100% charge) the total power consumption is estimated to be 0.060 kWh or less per day.

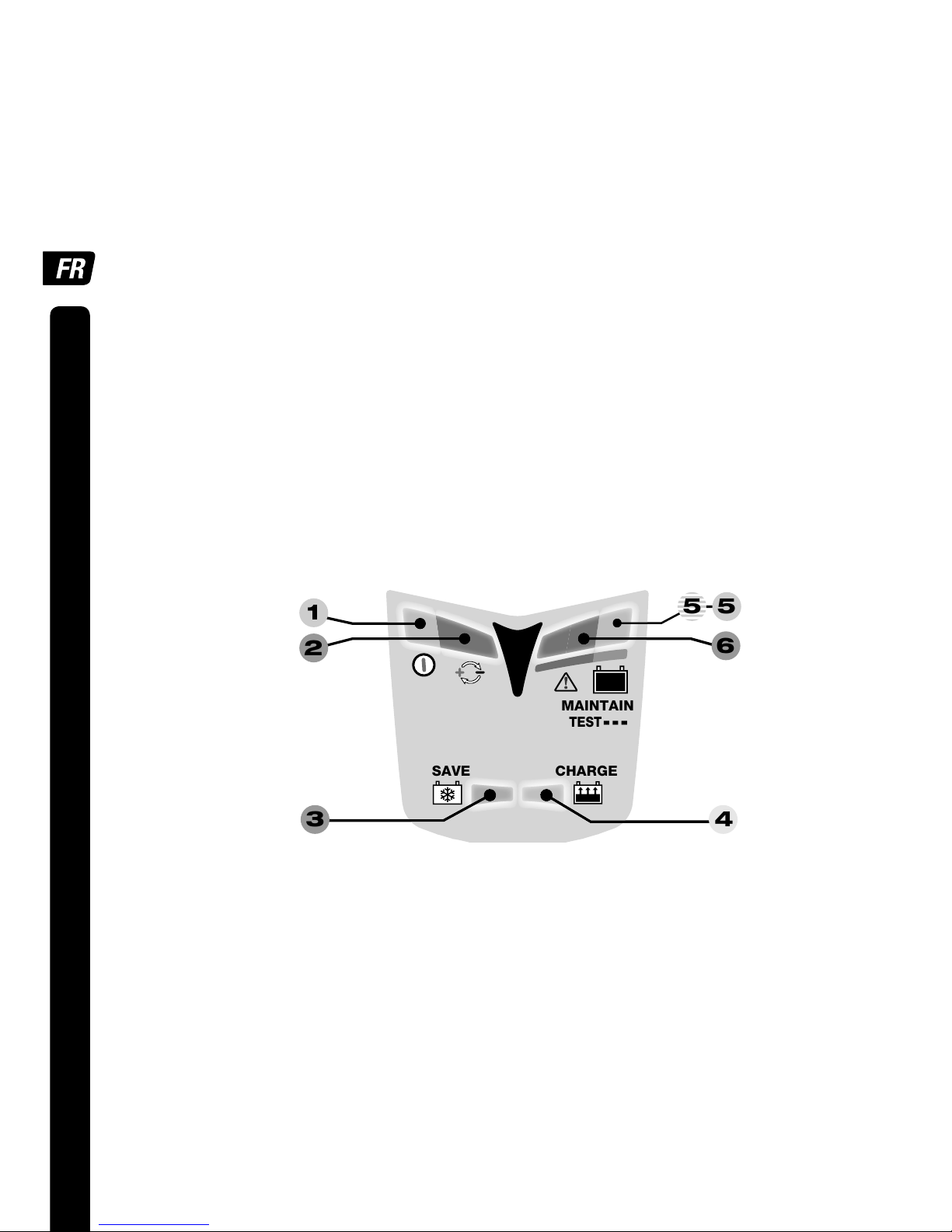

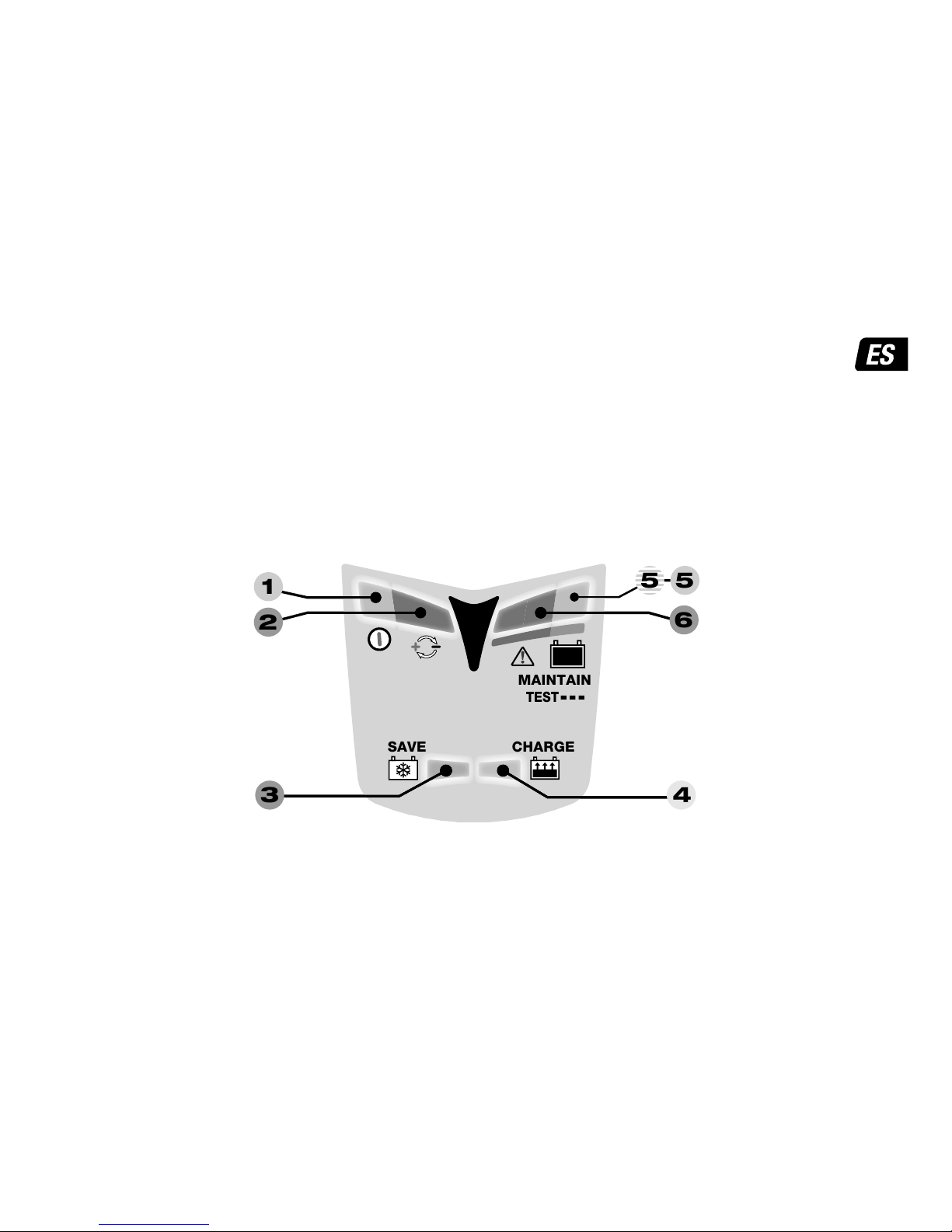

The LED indicators referred to below, and the clauses dealing with them, are sequenced as they may come on through the course

of the program.

SAVE CHARGE

MAINTAIN

TEST

5 5

LED #1 Power on. Confirms AC power supply to the charger. Light intensity is low during POWER SAVING

MODE.

LED #2 indicates inverse polarity - wrong output connections. Swap around to activate output.

LED #3 SAVE: For batteries that are deep discharged.

STEP 1 TEST BEFORE CHARGE : For safety reasons, the Milenco 10 output will only activate if a battery retaining at least

2V is connected, whereupon the micro processor instantly diagnoses the battery condition and engages the appropriate

charge mode and lights the corresponding charge status LED.

STEP 2 PULSE LOW VOLT SAVE (from 2V) : Current up to 4A is delivered in pulses to prepare the battery to accept

normal charge. This mode is particularly effective for recovery of factory activated / “hi‑performance” pure lead or

cyclic cell AGM batteries. Charge time: Minimum 15 minutes, maximum 2 hours.

LED #4 CHARGE: Lights if battery is NOT deep discharged at connection or has progressed from SAVE mode.

STEP 3 BULK CHARGE: The BULK CHARGE stage delivers a constant current of 4 Amps maximum into the battery, up to

a voltage of 14.2 -14.5V.

STEP 4 OPTIMIZE: The OPTIMIZE CHARGE mode starts when the voltage has reached 14.2 -14.5V for the first time

during BULK CHARGE stage. The control circuit now delivers pulses of current for 30 minutes to equalise the

individual cells within the battery. The battery's charge level is verified. If the battery requires further charging the

program will extend OPTIMIZE charge up to a maximum of 4 hours.

NOTE: For safety reasons there is an overall charge time limit of 72 hours.

LED #5 / 6 - VOLTAGE RETENTION TESTS ALTERNATING HALF-HOURLY* WITH BATTERY MAINTENANCE

STEP 5 VOLTAGE RETENTION TEST (LED #5 flashing):

Delivery of current to the battery is interrupted for 30 minutes* to

allow the program to determine the battery's ability to retain charge. For batteries with a good state of health LED #5 (green)

should continue to flash for the full 30 minutes* period.

The TEST will be interrupted if LED #6 (red) lights. A significant problem exists if the battery is unable to retain

sufficient charge during this voltage retention test.

Read the section NOTES ON TEST RESULTS on reasons for poor test

results or how to test a battery that returns a good result but cannot deliver sufficient power once it is returned to service.

* FIRST TEST : If charge delivery was less than 12 hours, test extends until 24 hours has elapsed.

STEP 6 MAINTENANCE CHARGE: LED #5 / 6 steady on

For 30 minutes the circuit offers current to the battery within a safe 13.6V voltage limit whilst the result of the voltage

retention test is displayed. If LED #6 (red) indicated the VOLTAGE RETENTION TEST will be repeated. A steady LED #5

(green) indicate the 30 minute float charge maintenance periods follow and alternate wih the 30 minute REST (no

charging) periods until the battery is disconnected. The battery can draw current as required to support small loads and

counter self-discharge.

Maintaining a battery for extended periods: The Milenco 10 will maintain a battery whos basic condition is

good, for months at a time. At least once every two weeks, check that the connections between the charger and battery

are secure, and, in the case of batteries with filler caps on each cell, disconnect the battery from the charger, check the

level of the electrolyte and if necessary, top up the cells (with distilled water, NOT acid), then reconnect. When

handling batteries or in their vicinity, always take care to observe the SAFETY WARNINGS above.

Charging time: The time required for the Milenco 10 to complete a charge on a flat but otherwise undamaged battery

is roughly 1/4 of the battery’s Ah rating, so a 40Ah battery should take no more than about 10 hours to progress to Step

5. Deep-discharged batteries may take significantly longer.

Notes on TEST results:

1. If the red LED #6 lights a significant problem exists. The red LED means that after being charged the battery’s voltage

is not being sustained above 12.4V (roughly equal to 50% charge in a sealed AGM battery) or that despite recovery

attempts the battery was irrecoverable. This may be due to a defect in the battery itself, such as a short-circuited cell or

total sulphation, or, in the case of a battery still connected to the electrical system it supports, the red LED #6 may be

signalling a loss of current through deteriorated wiring or a degraded switch or contact, or in-circuit current-consuming

accessories. A sudden load such as vehicle headlights being switched on while the charger is connected can also cause

the battery voltage to dip significantly.

2. GOOD TEST RESULT, but the battery cannot deliver sufficient power: Permanent damage within the battery may be

causing excessive self discharge (caused by the battery itself, even a partly damaged battery may initially retain

sufficient power, but lose power faster than normal there-after). Disconnect the battery from the Milenco 10. After at

least 12 hours reconnect and observe if SAVE LED #3 lights, indicating the battery was unable to hold charge. If CHARGE

LED #4 lights the battery retained at least 12.4V.

LIMITED WARRANTY

MILENCO LIMITED, BLACKHILL DRIVE, WOLVERTON MILL, MILTON KEYNES, MK12 5TS, United Kingdom, offers this limited

warranty to the original purchaser at retail of this product. This limited warranty is not transferable. Milenco Limited

warrants this battery charger for three years from date of purchase at retail against defective material or workmanship. If

such should occur the unit will be repaired or replaced at the option of the manufacturer. It is the obligation of the purchaser

to forward the unit together with proof of purchase (see NOTE), transportation or mailing costs prepaid, to the manufacturer

or its authorized representative. This limited warranty is void if the product is misused, subjected to careless handling, or

repaired by anyone other than the factory or its authorized representative. The manufacturer makes no warranty other than

this limited warranty and expressly excludes any implied warranty including any warranty for consequential damages.

THIS IS THE ONLY EXPRESS LIMITED WARRANTY AND THE MANUFACTURER NEITHER ASSUMES NOR AUTHORIZES ANYONE

TO ASSUME OR MAKE ANY OTHER OBLIGATION TOWARDS THE PRODUCT OTHER THAN THIS EXPRESS LIMITED WARRANTY.

YOUR STATUTORY RIGHTS ARE NOT AFFECTED.

CHARGEUR AUTOMATIQUE À FONCTION DIAGNOSTIC POUR BATTERIES

PLOMB-ACIDE À PARTIR DE 15AH - 192AH.

NE CONVIENT PAS POUR LES BATTERIES NiCd, NiMH, Li-Ion OU NON

RECHARGEABLES.

IMPORTANT : LIRE ENTIÈREMENT LES INSTRUCTIONS SUIVANTES

AVANT D’UTILISER LE CHARGEUR

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) possédant

des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de

connaissance, sauf si elles bénéficient d'une surveillance ou ont reçu des instructions concernant

l'utilisation de l'appareil d'une personne responsable de leur sécurité. Les enfants doivent faire

l'objet d'une surveillance pour s'assurer qu'ils ne jouent pas avec l'appareil.

AVERTISSEMENT DE SÉCURITÉ et REMARQUES :Les batteries émettent des GAZ EXPLOSIFS - il faut

interdire les flammes ou les étincelles à proximité.

Avant d’établir ou de rompre les connexions de courant continu à la batterie, déconnecter l’alimentation secteur. L’acide des batteries est un

puissant corrosif. Porter des vêtements et lunettes protecteurs et éviter tout contact. En cas de contact accidentel, laver immédiatement à

l’eau et au savon. S’assurer que les bornes des batteries ne sont pas branlantes ; le cas échéant la batterie doit subir une évaluation

professionnelle. Si les bornes sont corrodées, nettoyer à l’aide d’une brosse de cuivre ; s’ils sont gras ou sales, nettoyer à l’aide d’un

torchon trempé dans du détergent. Utiliser uniquement le chargeur si les câbles et connecteurs d’entrée et de sortie sont en bon état et non

endommagés. Si le câble d’entrée est endommagé, il est essentiel de le faire remplacer par le constructeur, son agent de service autorisé

ou un atelier qualifié, pour éviter tout danger. Protéger le chargeur contre les acides et fumées acides, l’humidité et un environnement

humide, aussi bien durant l’usage que l’entreposage. Les dégâts résultant de la corrosion, de l’oxydation ou de courts-circuits internes ne

sont pas couverts par la garantie. Durant le chargement, éloigner le chargeur de la batterie pour éviter la contamination par l’acide ou les

vapeurs acides ou l’exposition à ceux-ci. En cas d’utilisation horizontale, placer le chargeur sur une surface dure et plane, PAS en plastique,

tissu ou cuir. Utiliser les trous de fixation de la base pour fixer le chargeur sur toute surface verticale appropriée et solide.

EXPOSITION AUX LIQUIDES : Ce chargeur est conçu pour résister à l’exposition aux liquides qui tomberaient accidentellement sur

le boîtier, ou à une pluie légère. Une exposition prolongée à des liquides tombants ou à la pluie est à déconseiller. Une durée de vie

supérieure résultera d’une telle précaution. Une panne due à l’oxydation résultant d’une pénétration de liquide dans les composants

électroniques,blocs connecteurs ou fiches,ne sera pas couverte par la garantie.

CONNEXIONS DE BATTERIE : l’appareil est livré avec deux jeux de connexion interchangeables, l’un muni de pinces crocodiles

pour le chargement de batteries hors véhicule, l’autre, optionnel, disposant de cosses à œillets pour la connexion permanente aux bornes de

batterie, ainsi que d’un capuchon résistant aux intempéries réouvrable sur le connecteur relié au chargeur. Ce jeu de connexion permet la

connexion sûre et facile du chargeur à la batterie sur véhicule. Le capuchon résistant aux intempéries réouvrable est conçu pour protéger le

connecteur contre la saleté et l’humidité lorsque le chargeur n’est pas connecté. Consulter un agent de service professionnel pour toute

assistance à la connexion des œillets métalliques aux bornes de batterie. Assurer le connecteur avec le capuchon résistant aux intempéries

de manière à ce qu’il ne puisse gêner aucune pièce mobile du véhicule et pour éviter le pincement du câble ou son endommagement par

des bords tranchants. Le fusible en ligne du jeu de connecteurs à œillets protège la batterie contre le court-circuitage accidentel des pôles

positif et négatif. Remplacer un fusible sauté uniquement par un autre similaire de 15A.

BRANCHEMENT DU CHARGEUR A LA BATTERIE

1. Débranchez l'alimentation secteur avant d'effectuer un branchement CC/batterie ou de le débrancher.

2. Si vous chargez une batterie installée dans le véhicule avec les pinces pour batterie, avant les branchements, vérifiez d'abord que les

pinces pour batterie peuvent être positionnées en toute sécurité loin du câblage voisin, d'un tube métallique ou du châssis. Respectez

l'ordre qui suit : branchez d'abord la borne de la batterie non raccordée au châssis (normalement positive) puis, branchez l'autre

pince pour batterie (normalement négative) au châssis à un endroit bien éloigné de la batterie et du conduit de carburant. Débranchez

toujours dans l'ordre inverse.

3. Lorsque vous chargez une batterie hors du véhicule avec les pinces pour batterie, placez-la dans un endroit bien ventilé. Branchez le

chargeur à la batterie : La pince ROUGE sur la borne POSITIVE (POS, P ou +) et la pince NOIRE sur la borne NÉGATIVE (NEG, N ou

–).Vérifiez que les branchements sont bien fixés. Un bon contact est important.

4. Si la batterie est complètement déchargée (et probablement sulfatée), retirez-la du véhicule et inspectez la batterie avant de

SÉCURITÉ US & CAN

brancher le chargeur pour une tentative de récupération. Vérifiez visuellement la batterie à la recherche de défauts mécaniques

tels qu'un gonflement ou un boîtier craquelé ou encore de signes de fuite d'électrolyte. Si la batterie présente des bouchons de

remplissage et que les plaques des cellules sont visibles de l'extérieur, examinez soigneusement la batterie pour tenter de déterminer

si certaines cellules semblent différentes des autres (par exemple, de la matière blanche entre les plaques, les plaques qui entrent en

contact). Si vous avez détecté des défauts mécaniques, ne chargez pas la batterie et faites-la examiner par un professionnel.

5. Si la batterie est neuve, avant de brancher le chargeur, lisez attentivement les instructions d'utilisation et de sécurité fournies par le

fabricant de la batterie. Si besoin est, suivez attentivement et exactement les instructions relatives au remplissage de l'acide.

UTILISATION DE L’MILENCO 10: COMMENCER LA CHARGE

Pour des raisons de sécurité, la sortie de l’Milenco 10 sera uniquement activée s’il est connecté à une batterie disposant d’un

minimum de 2V.

BATTERIES NÉGLIGÉES TRÈS DÉCHARGÉES : Tenir spécialement compte de ce qui suit, surtout pour

les batteries relativement petites comme celles des motos, tracteurs à gazon, jet ski, motoneiges

et similaires : Les cellules d’une batterie restée en décharge profonde durant une longue période peuvent être endommagées à titre

permanent. Ces batteries peuvent chauffer excessivement durant la charge à courant élevé.

Vérifier la température de batterie durant la première heure, puis chaque heure suivante. Vérifier la présence de signes inhabituels comme des

bulles ou fuites d’électrolyte, une activité plus importante d’une cellule par rapport aux autres, ou des sifflements. Si à un moment quelconque,

la batterie devient trop chaude au toucher ou si vous constatez des signes inhabituels, DECONNECTER IMMÉDIATEMENT LE CHARGEUR.

MODE ÉCONOMIE D'ÉNERGIE LORSQUE LE CHARGEUR EST CONNECTÉ A L'ALIMENTATION SECTEUR :

Le convertisseur d'énergie se désactive et passe en mode ECO lorsque le chargeur est déconnecté de la batterie, la puissance consommée

diminuant jusque 0.5W, l'équivalent d'une consommation d'énergie de 0.012 kWh par jour. Lorsqu'une batterie est branchée au chargeur, la

consommation d'énergie dépend de la demande en courant de la batterie et du véhicule/des circuits électroniques raccordés. Une fois que

la batterie est chargée et que le programme de charge est en mode de charge d'entretien à long terme (pour garder la batterie chargée à

100 %), la consommation d'énergie totale est estimée à 0.060 kWh ou moins par jour.

Les indications LED évoquées ci-dessous et les textes qui s'y rapportent apparaissent dans l'ordre de déroulement logique du

programme.

SAVE CHARGE

MAINTAIN

TEST

5 5

LED #1 - Marche. Confirme la présence d’alimentation AC vers le chargeur. L'intensité lumineuse est faible en

MODE ÉCONOMIE D'ÉNERGIE.

LED #2 polarités inverses – connexions erronées en sortie. Corriger pour activation.

LED #3 - RÉCUPÉRATION s’allume si la batterie est extrêmement faible (c.-à-d. profondément déchargée).

Étape 1 TEST AVANT LA CHARGE : Pour des raisons de sécurité, la sortie de l’Milenco 10 sera uniquement activée

s’il est connecté à une batterie disposant d’un minimum de 2V. Le cas échéant, le microprocesseur diagnostique

instantanément l’état de la batterie et lance le mode de charge approprié indiqué par l’allumage du LED d’état de

charge correspondant.

Étape 2 RÉCUPÉRATION :La récupération de basse tension à partir de 2 V - le courant qui va jusqu’à 4 A est envoyé

par impulsions pour préparer la batterie à recevoir la charge.

Temps de charge : minimum 15 minutes, maximum 2

heures.

Ce mode est particulièrement efficace pour initialiser la récupération de batteries activées en usine / ‘haute

performance’, pur plomb ou de type AGM à cellules cylindiques.

LED #4 - CHARGE ET OPTIMISATION

Étape 3 CHARGE : Etape de CHARGE principale : un courant constant de 4A maximum est délivré dans la batterie,

jusqu'à une tension de 14.2 à 14.5V.

Étape 4 OPTIMISATION : Le mode d’OPTIMISATIONde charge démarre lorsque la tension atteint pour la première fois

SÉCURITÉ US & CAN

SÉCURITÉ

les 14.2 à 14.5V durant la phase de charge principale. Durant 30 minutes, la commande fournira un courant pulsé

de manière à égaliser les cellules de la batterie. Le niveau de charge de la batterie est vérifié. Si la batterie

nécessite plus de charge, le programme prolongera le mode d’OPTIMISATIONde charge pendant un maximum de

4 heures.

REMARQUE : pour des raisons de sécurité, il y a une limite de charge absolue de 72 heures.

LED #5 / 6 TEST DE RÉTENTION ET CHARGE DE MAINTENANCE

Étape 5 TEST DE RÉTENTION (LED #5 clignotante) : L'arrivée du courant dans la batterie est interrompue pendant

30 minutes* pour permettre au programme de déterminer la capacité de la batterie à retenir la charge. Pour des

batteries en bon état, LED #5 (verte) devrait continuer à clignoter pendant toute la période des 30 minutes*.

Le TEST est interrompu si la LED nº 6 (rouge) s’allume. Un problème significatif existe si la batterie est incapable

de retenir suffisamment de charge pendant le test. Lisez le chapitre REMARQUES SUR LES RÉSULTATS DU TEST

concernant les raisons des mauvais tests ou comment tester une batterie qui renvoie un bon résultat au test,

mais qui ne peut fournir assez de puissance lors de sa remise en service.

* Si la période de charge était inférieure à 12 heures, la durée du test sera étendue jusqu’à 24 heures au

total.

Étape 6 CHARGE DE MAINTENANCE (LED #5 / 6 fixes) : Pendant 30 minutes, le circuit donne du courant à la batterie

avec une limite raisonnable de 13.6 V alors que le résultat du test de rétention de voltage est affiché. Si la LED #5

(verte) s'allume en permanence, elle indique l'alternance des périodes de maintenance de la charge tampon de 30

minutes et des périodes de REPOS (pas de charge) de 30 minutes jusqu'à ce que la batterie soit déconnectée.

Maintenance d’une batterie durant des périodes prolongées : L'Milenco 10 maintiendra une batterie dont l'état

est bon, en toute sécurité durant plusieurs mois. Vérifier au moins une fois par quinzaine la sécurité des connexions

entre chargeur et batterie. Dans le cas de batteries équipées de bouchons de remplissage sur chaque cellule,

déconnecter la batterie du chargeur, vérifier le niveau d’électrolyte et faire l’appoint si nécessaire (en eau distillée,

PAS en acide), puis reconnecter. Lors de la manipulation de batteries ou à proximité de celles-ci, toujours respecter

les AVERTISSEMENTS DE SÉCURITÉ ci-dessus.

Temps de charge : Le temps requis par l’Milenco 10 si la batterie est déchargée mais toutefois en bon état, est environ

égal 25% à la capacité de la batterie en Ah. Il faudra donc à peu près 10 heures pour qu’une batterie de 40Ah soit

amenée à l'étape 5. Les batteries en état de décharge profonde peuvent prendre beaucoup plus de temps.

REMARQUES SUR LES RÉSULTATS DU TEST:

1. La LED #6 rouge s’allume si un problème sérieux se présente. Une lumière rouge indique qu’après un chargement, la

tension de la batterie ne se maintient pas au-dessus de 12.4 V (équivalant à une charge de 50 % pour une batterie AGM

scellée) ou que la batterie n’était pas récupérable malgré les tentatives de récupération. Ceci peut être dû à une panne

de la batterie comme une cellule court-circuitée ou une sulfatation totale, ou, dans le cas d’une batterie toujours

connectée au système électrique supporté, le LED #6 rouge peut signaler la perte de courant via un câblage détérioré ou

un commutateur ou un contact dégradé, ou la présence d’accessoires consommateurs de courant au sein du circuit.

Une consommation soudaine, comme l’allumage des phares du véhicule lorsque le chargeur est connecté, peut

également entraîner une chute de tension significative sur la batterie.

2. BON RÉSULTAT DE TEST, mais la batterie ne peut pas libérer suffisamment de puissance : un dommage permanent

dans la batterie peut provoquer une décharge excessive dont elle est la cause ; même une batterie en partie

endommagée peut garder initialement assez de chqrge, mais perdra de la puissance plus vite que normalement.

Déconnectez la batterie de Milenco 10. Après un minimum de 12 heures, reconnectez et observez si la LED #3

RÉCUPÉRATION s’allume, ce qui indiquerait que la batterie n’a pas pu garder la charge. Si la LED #4 CHARGE s’allume,

la batterie a pu conserver au minimum 12.4 V.

GARANTIE LIMITÉE

MILENCO LIMITED, BLACKHILL DRIVE, WOLVERTON MILL, MILTON KEYNES, MK12 5TS, United Kingdom, consent la

présente garantie au premier client utilisateur de ce produit, sans possibilité de transfert. Milenco Limited garantit ce

chargeur pendant trois ans à compter de la date d’achat au détail contre les défauts de composants ou d’assemblage. Le

cas échéant, le chargeur sera réparé ou remplacé à la discrétion du fabricant. L’acheteur doit expédier, à ses frais,

l’appareil ainsi qu’une preuve d’achat (voir "NOTE") au fabricant ou à son représentant agréé. Cette garantie limitée devient

nulle si l’appareil est utilisé ou manipulé de façon inadéquate ou s’il a été réparé par toute personne physique ou morale

autre que le fabricant ou un représentant agréé. Le fabricant n’offre aucune autre garantie que la présente, et exclut

expressément toute garantie contre les dommages conséquentiels.

CECI EST LA SEULE GARANTIE EXPRESSÉMENT CONSENTIE PAR LE FABRICANT. CELUI-CI N’ASSUME ET N’AUTORISE

QUICONQUE A ASSUMER OU ETABLIR TOUTE AUTRE OBLIGATION LIÉE À CE PRODUIT, AUTRE QUE CETTE GARANTIE LIMITÉE

EXPRESSÉMENT CONSENTIE. VOS DROITES STATUTAIRES NE SONT PAS AFFECTÉES.

SEGURIDAD

CARGADOR DE DIAGNÓSTICO AUTOMÁTICO PARA BATERÍAS DE PLOMO

ÁCIDO DE 12 V A PARTIR DE 15AH - 192AH.

NO UTILIZAR CON BATERÍAS DE NiCd, NiMH, Li-Ion O BATERÍAS NO RECARGABLES.

IMPORTANTE: LEA COMPLETAMENTE LAS SIGUIENTES INSTRUCCIONES

ANTES DE UTILIZAR EL CARGADOR

Este aparato no está concebido para que lo utilicen personas (incluidos niños) con capacidades

físicas, sensoriales o mentales disminuidas, o bien con falta de experiencia y conocimientos, a

menos que una persona responsable de su seguridad las supervise o les dé instrucciones sobre el

uso del aparato. Es necesario supervisar a los niños para asegurarse de que no juegan con el

aparato.

AVISOS Y PRECAUCIONES DE SEGURIDAD: Las baterías emiten GASES EXPLOSIVOS, evite la posibilidad de llamas o

chispas cerca de las baterías. Desconecte la corriente CA antes de realizar o deshacer conexiones de la batería CC. El ácido de la batería es

altamente corrosivo. Utilice ropa y gafas de protección y evite el contacto con el ácido. En caso de contacto accidental, enjuague inmediatamente

la zona afectada con agua y jabón. Compruebe que los polos de la batería no estén sueltos, y si lo están, lleve la batería a un servicio técnico. Si

los bornes presentan corrosión, límpielos con un cepillo de hilo de cobre, y si presentan grasa o suciedad, límpielos con un trapo humedecido en

detergente. Utilice el cargador solamente si los cables y conectores de entrada y salida se encuentran en bunas condiciones y sin daños. Si el

cable de entrada está dañado, es fundamental que el fabricante, el servicio técnico autorizado o un taller capacitado lo sustituyan sin demora

para evitar riesgos. Proteja el cargador del ácido y de las emisiones de gases de ácido y de ambientes húmedos o superficies mojadas durante

su utilización y almacenamiento. La garantía no cubre daños derivados de la corrosión, oxidación o cortocircuitos eléctricos internos. Coloque el

cargador a una distancia adecuada de la batería durante la recarga para evitar la contaminación o la exposición al ácido o vapores de ácido. Si

se utiliza en posición horizontal, coloque el cargador en una superficie dura y plana, PERO NUNCA sobre plástico, tela o piel. Utilice los orificios

de fijación de la base de la carcasa para fijar el cargador en una superficie cómoda y totalmente horizontal.

EXPOSICIÓN A LÍQUIDOS: Este cargador fue desarrollado para resistir a líquidos que hubieran sido derramados de forma

accidental o a intemperies ligeras. No obstante, no se recomiendan las exposiciones prolongadas, que podrían menguar la duración de vida

del cargador. Los desgastes, resultado de la oxidación debida al ataque eventual de líquidos en los componentes electrónicos, los

conectadores o enchufes no se cubren por la garantía

CONEXIONES DE BATERÍA: Hay disponibles 2 juegos de conectores intercambiables, se suministra con el cargador un juego de

pinzas de batería para recargarla fuera del vehículo, el juego de conexión opcional tiene unos orificios metálicos para conectarlos

permanentemente a los bornes de la batería y una tapa impermeable resellable en el conector que conecta al cable de salida del cargador.

Este tipo de conector permite una conexión fácil y segura al cargador sin tener que sacar la batería del vehículo. La tapa impermeable

resellable está diseñada para proteger el conector de la suciedad y la humedad cuando el cargador no esté conectado. Pregunte a un

mecánico profesional antes de conectar el conector de orificios a los bornes de la batería. Asegure los tapones impermeables a los

conectores para evitar que se enganchen con alguna pieza móvil del vehículo o estropeen o dañen algún cable con los bordes afilados. El

fusible en línea del juego de conectores con orificios protege la batería frente a cortocircuitos accidentales entre los conductores positivo y

negativo. Sustituya los fusibles quemados con un fusible nuevo similar de 15 A.

CONEXIÓN DEL CARGADOR A LA BATERÍA

1. Desconecte el suministro de CA antes de efectuar o deshacer las conexiones de CC / batería.

2. Si se va a cargar una batería montada en el vehículo con las pinzas, compruebe primero que las pinzas se pueden colocar de forma

segura y correcta, lejos del cableado, los tubos metálicos o el bastidor, antes de efectuar las conexiones. Realice las conexiones en

este orden: realice primero la conexión al terminal de la batería que no está conectado con el bastidor (normalmente positivo), luego

conecte la otra pinza de batería (normalmente negativa) al bastidor a una distancia suficiente de la batería y de la tubería de

combustible. Desconecte siempre realizando los pasos anteriores en orden inverso.

3. Cuando cargue una batería fuera del vehículo con las pinzas, colóquela en un lugar bien ventilado. Conecte el cargador a la batería:

pinza ROJA con el terminal POSITIVO (POS, P o +) y pinza NEGRA con el terminal NEGATIVO (NEG, N o –).Asegúrese de que las

conexiones son firmes y seguras. Es importante que hagan bien contacto.

4. Si la batería está excesivamente descargada (y posiblemente sulfatada), retírela del vehículo e inspecciónela antes de

conectar el cargador para intentar recuperarla. Examine visualmente la batería en busca de desperfectos mecánicos, como

combas o fisuras en la carcasa, o indicios de fugas de electrólito. Si la batería tiene tapones de llenado y se pueden ver desde fuera

las placas del interior de las células, examine detenidamente la batería para comprobar si hay células que parezcan distintas de las

demás (por ejemplo, con materia blanca entre las placas o placas en contacto). Si se han detectado desperfectos mecánicos, no

intente cargar la batería, encargue su evaluación a personal cualificado.

5. Si la batería es nueva, lea atentamente las instrucciones de seguridad y uso del fabricante de la misma antes de conectar el

cargador. En su caso, siga estrictamente las instrucciones de llenado de ácido.

UTILIZACIÓN DEL MILENCO 10: INICIAR LA CARGA

Por motivos de seguridad, la corriente de salida del Milenco 10 se activará solamente si hay conectada una batería con al menos 2V.

BATERÍAS DESECHADAS TOTALMENTE DESCARGADAS: Preste especial atención a los siguientes puntos, que son

especialmente importantes en el caso de baterías relativamente pequeñas, como pueden ser de motocicletas, tractores de jardín,

motos de agua, motos de nieve y similares: Una batería que haya permanecido descargada durante un periodo largo de tiempo puede

desarrollar daños permanentes en una o más celdas. Esas baterías pueden calentarse en exceso durante la carga de alta tensión. Detenga

inmediatamente la carga de la batería si está demasiado caliente al tacto.

Controle la temperatura de la batería durante la primera hora, a partir de entonces, contrólela cada hora. Permanezca atento a señales

inusuales, como pueden ser el burbujeo o la fuga de electrolito, una mayor actividad en una pila en comparación con las otras o sonidos

silbantes. Si en cualquier momento la batería está demasiado caliente o nota cualquier señal que no sea normal, DESCONECTE EL

CARGADOR INMEDIATAMENTE.

MODO DE AHORRO DE ENERGÍA ECO CUANDO EL CARGADOR ESTÁ CONECTADO AL SUMINISTRO DE

CA: El convertidor de energía pasa al modo ECO cuando el cargador no está conec tado a una batería, por lo que el consumo de corriente

es muy bajo (inferior a 0,5 W), lo que equivale a un consumo de energía de 0,012 kWh al día. Cuando la batería está conectada al cargador,

el consumo de energía varía en función de la cantidad de corriente que necesiten la batería y los circuitos del vehículo / electrónicos

conectados a la misma. Una vez que se ha cargado la batería y el programa de carga está en el modo de carga de mantenimiento

prolongado (para mantener la batería a plena carga), el consumo total de energía estimado es de 0,060 kWh o menos por día.

Las indicaciones LED evocadas a continuación y los textos relacionados aparecen según el orden de secuencia lógico del

programa.

SAVE CHARGE

MAINTAIN

TEST

5 5

LED #1 - marcha. Este LED confirma la alimentación AC hacia el cargador. La intensidad de la luz es baja

durante el MODO DE AHORRO DE ENERGÍA.

LED #2 - POLARIDADES INVERTIDAS – conexiones erróneas en salida. Corregir para activación.

LED #3 - RECUPERACIÓN Tiempo de carga: mínimo 15 minutos, máximo 2 horas.

Etapa 1 Prueba antes de cargar: Por motivos de seguridad, la corriente de salida del Milenco 10 se activará

solamente si hay conectada una batería con al menos 2 V, en cuyo caso el microprocesador realiza un diagnóstico

instantáneo del estado de la batería, habilita el modo de carga adecuado e ilumina su LED de estado de carga

correspondiente.

Etapa 2 Recuperación de baja tension: se suministra de corriente por impulsos para preparar a la batería a que

acepte una carga normal. Este modo es especialmente eficaz para la recuperación de baterías activadas de fábrica

/ baterías «de alto rendimiento» de plomo puro o baterías AGM con células cíclicas.

LED #4 - CARGA y OPTIMIZACION

Etapa 3 CARGA principal : una corriente constante de máximo 4A se suministra, hasta una tensión de 14,2-14,5 V.

Etapa 4 OPTIMIZACION : El modo comienza cuando el voltaje alcanza los 14,2 - 14,5 V por la primera vez durante la

CARGA PRINCIPALE. Durante 30 minutos, el control de corriente proporciona pulsos de corriente para igualar las

celulas individuales de la batería, m

ientras se verifica el nivel de carga de la batería.

Si la batería necesita más

carga, el programa OPTIMIZE se extendera a cargar hasta el máxima de 4 horas.

OBSERVACIÓN: por razones de seguridad hay un límite temporal de carga general de 72 horas.

LED #5 / #6 PRUEBA DE RETENCIÓN DE TENSIÓN Y CARGA DE MANTENIMIENTO:

Etapa 5 PRUEBA DE RETENCIÓN DE TENSIÓN (LED #5 parpadea) :

El suministro de corriente a la batería se

interrumpe durante 30 minutos* para permitir que el programa determine la capacidad de la batería de retener la

carga. Para las baterías en buen estado, el LED #5 (verde) debería seguir parpadeando durante el período completo

de 30 minutos*.

La PRUEBA se interrumpirá si se ilumina el LED #6 (rojo).

Lea el apartado OBSERVACIONES

SOBRE LOS RESULTADOS DE LA PRUEBA para averiguar las razones de resultados de pruebas deficientes o cómo

probar una batería que ofrece un buen resultado, pero no puede suministrar suficiente potencia una vez que está de

nuevo operativa.

* Si el suministro de carga era inferior a 12 horas, la prueba se extiende a hasta que hayan pasado 24 horas.

Etapa 6 CARGA DE MANTENIMIENTO (LED #5 / 6 fijos ) : Durante 30 minutos, el circuito suministra corriente a la

batería dentro de un límite de tensión seguro de 13,6V, mientras se muestra el resultado de la prueba de retención

de tensión. Si el LED n.º 6 (rojo) se enciende, se repetirá la PRUEBA DE RETENCIÓN DE TENSIÓN. El LED n.º 5

(verde) fijo indica los periodos de mantenimiento de carga flotante de 30 minutos, que siguen y se alternan con los

periodos de 30 minutos de DESCANSO (sin carga)hasta que se desconecte la batería.

Mantenimiento de la batería en períodos prolongados de tiempo: El Milenco 10 mantendrá una batería cuyo estado

es bueno, en total seguridad durante varios meses. Al menos una vez cada dos semanas, compruebe que las

conexiones entre el cargador y la batería está correctas, y en el caso de baterías con un tapón en cada celda,

desconecte la batería del cargador, compruebe el nivel de electrolito y si es necesario, rellene las celdas (con agua

destilada, NO ácido), y vuelva a conectarla. Al manipular baterías o junto a las mismas, tenga en cuenta las

ADVERTENCIAS DE SEGURIDAD mencionadas anteriormente.

Tiempo de carga: El tiempo necesario para recargar una batería totalmente descargada pero en buen estado al medio

del Milenco 10 es más o menos 25% a la capacidad de la batería en Ah. Entonces se necesita cerca de 10 horas para

que una batería de 40Ah hasta el etapa 5. Las baterías en estado de descarga profunda pueden necesitar mucho más

tiempo.

OBSERVACIONES SOBRE LOS RESULTADOS DE LA PRUEBA:

1. Si el LED rojo n.º 6 se enciende, existe un problema importante. El LED rojo implica que, tras haber realizado la carga,

la tensión de la batería no se mantiene por encima de 12,4 V (aproximadamente equivale al 50 % de la carga de una

batería AGM sellada) o que, a pesar de las tentativas de recuperación, la batería no se puede recuperar. Esto puede

deberse a un defecto propio de la batería, tal como un cortocircuito en una celda o un sulfatado total, o en el caso de

una batería conectada al sistema eléctrico al que suministra corriente, el LED #6 rojo puede indicar una pérdida de

corriente por un cable o contacto defectuoso, o un accesorio del circuito que esté consumiendo corriente. Una carga

repentina como por ejemplo el encendido de las luces mientras el cargador está conectado, también puede hacer que el

voltaje de la batería baje de forma significativa.

2. RESULTADO SATISFACTORIO DE LA PRUEBA, pero la batería no puede suministrar suficiente potencia: el daño

permanente en la batería puede estar causando una autodescarga excesiva ((causada por la propia batería; incluso una

batería parcialmente deteriorada puede conservar inicialmente una potencia suficiente, pero después pierde potencia

más rápidamente de lo normal). Desconecte la batería de Milenco 10. Pasadas 12 horas, como mínimo, vuelva a

conectar y compruebe si el LED n.º 3 de RECUPERACIÓN se enciende, indica que no se pudo mantener la carga. Si se

enciende el LED n.º 4 de CARGA, la batería mantuvo como mínimo 12,4 V.

GARANTÍA LIMITADA

MILENCO LIMITED, BLACKHILL DRIVE, WOLVERTON MILL, MILTON KEYNES, MK12 5TS, United Kingdom, establece esta

garantía limitada en favor del primer propietario que utilice este aparato. Esta garantía limitada no es transferible. Milenco

Limited garantiza este aparato durante los tres años siguientes a la fecha de compra por su primer usuario contra las fallos

de materiales y de montaje. En este caso y a discreción del fabricante el aparato podrá ser reparado ó reemplazado. La

gestión y los costes relativos al transporte del aparato acompañado por una prueba de compra (véase "NOTA") al fabricante

ó a uno de sus representantes autorizados serán por cuenta del cliente. Esta garantía limitada se anula en caso de uso ó

tratamiento inadecuado, ó de reparación hecha por toda persona o organización otra diferente al fabricante ó uno de sus

representantes autorizados. El fabricante no cumple con otra garantía que esta garantía limitada y expresamente excluye

toda forma de garantía contra otros daños que los que sufra el aparato por sí mismo.

ESTO CONSTITUYE LA UNICA GARANTÍA LIMITADA VALIDA. El FABRICANTE NO RECONOCE A QUIENQUIERA EL DERECHO DE

EJERCER Ó DE TRANSMITIR NINGUN DERECHO RELATIVO AL PRODUCTO VENDIDO QUE SEA OTRO QUE EL QUE SE DERIVA

DE ESTA GARANTÍA LIMITADA EXPRESA. LAS SUS DERECHAS ESTATUTARIAS NO SON AFECTADAS.

SEGURANÇA

CARREGADOR DE DIAGNÓSTICO AUTOMÁTICO PARA BATERIAS DE

CHUMBO-ÁCIDO DE 12V A PARTIR DE 15AH - 192AH

NÃO UTILIZAR PARA BATERIAS NiCd, NiMH, Li-Ion OU BATERIAS NÃO

RECARREGÁVEIS.

IMPORTANTE: LEIA AS SEGUINTES INSTRUCÇÕES DE UTILIZAÇÃO

ANTES DE UTILIZAR O CARREGADOR

Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades mentais, sensoriais ou físicas

diminuídas, nem por pessoas com falta de experiência ou conhecimentos, a não ser que recebam supervisão ou instruções

adequadas, dadas por uma pessoa responsável pela sua segurança, no que respeita ao seu uso. As crianças devem ser

supervisionadas de modo a assegurar que não brinquem com o dispositivo.

AVISO DE SEGURANÇA e NOTAS: As baterias emitem GASES EXPLOSIVOS - evitar chamas ou faíscas perto de baterias.

Desligue a alimentação de CA antes de efectuar ou remover ligações à CC/bateria. O ácido da bateria é altamente corrosivo. Usar vestuário

de protecção, equipamento para os olhos e evitar o contacto. Em caso de contacto acidental, lavar imediatamente com água e sabão.

Verifique se os terminais da bateria não estão soltos; se estiverem, peça a um profissional para avaliar a bateria. Se os terminais da bateria

estiverem corroídos, limpe-os com uma escova de fio de cobre; se estiverem oleosos ou sujos, limpe-os com um trapo humedecido em

detergente. Apenas utilize o carregador se os fios e os dispositivos de ligação de entrada e saída estiverem em boas condições e sem

danos. Se o cabo de entrada estiver danificado, é essencial que este seja substituído sem demora pelo fabricante, o respectivo agente

autorizado ou uma oficina qualificada, para evitar o perigo. Proteger o carregador de ácido, vapores ácidos, humidade e condições húmidas,

tanto durante a utilização, como em armazenamento. Os danos resultantes da corrosão, da oxidação ou de um curto-circuito eléctrico

interno não estão abrangidos na garantia. Distanciar o carregador da bateria durante o carregamento, para evitar contaminação por ou

exposição a ácido ou vapores ácidos. Se for utilizado na horizontal, coloque o carregador numa superfície dura e plana, mas NÃO em cima

de plástico, têxtil ou cabedal. Utilize os orifícios de fixação existentes na base do invólucro para fixar o carregador a qualquer superfície

vertical conveniente e em boas condições.

EXPOSIÇÃO A LÍQUIDOS: Este carregador foi concebido para resistir à exposição a líquidos que possam cair acidentalmente sobre

a caixa, ou aos chuviscos.Uma exposição prolongada aos líquidos ou à chuva é desaconselhada. Uma duração de vida superior resultará de

tal precaução. Uma avaria ocasionada pela oxidação resultante da penetração de líquidos nos componentes electrónicos, nos conectores ou

nasfichas não será coberta pela garantia.

LIGAÇÕES DA BATERIA: Fornecidos com o carregador, estão disponíveis 2 conjuntos de ligações intermutáveis. Um tem pinças de

crocodilo para carregar a bateria fora do veículo, o outro tem um conjunto de ligação opcional com terminais em ilhó de metal para uma

ligação permanente aos terminais da bateria e um tampão à prova de vento e chuva que pode voltar a ser selado, no conector que liga ao

carregador. Este conjunto de ligações permite uma conexão fácil e segura do carregador para manter a bateria no veículo. O tampão à

prova de vento e chuva que pode voltar a ser selado, foi concebido para proteger o conector de sujidade e humidade, sempre que o

carregador não está acoplado. Consulte um agente técnico profissional para auxiliar na fixação dos ilhós de metal aos terminais da bateria.

Prenda o conector com tampão à prova de vento e chuva, de modo a não ser possível sujar qualquer peça móvel do veículo ou o cabo possa

ser comprimido ou danificado por arestas cortantes. O fusível em linha no conjunto de ligação de ilhós protege a bateria contra tais

curtos-circuitos acidentais nos condutores positivo e negativo. Substitua um fusível queimado apenas com um novo fusível semelhante de

valor nominal 15A.

LIGAÇÃO DO CARREGADOR À BATERIA

1. Desligue a fonte de alimentação CA antes de estabelecer ou desligar as ligações CC à bateria.

2. Antes de estabelecer as ligações, se estiver a carregar a bateria no interior do veículo utilizando os terminais de cabo para bateria,

verifique primeiro que estes podem ser posicionados e fixados de forma segura, afastados de cablagens, tubagens metálicas e do

chassis. Estabeleça as ligações pela ordem seguinte: Ligue primeiro ao terminal da bateria não ligado ao chassis (normalmente o

terminal positivo). De seguida, ligue o outro terminal de cabo para bateria (normalmente negativo) ao chassis, num local bem

afastado da bateria e da linha de combustível. Desligue sempre pela ordem inversa.

3. Ao carregar a bateria no exterior do veículo com os terminais de cabo para bateria, coloque-a num local bem ventilado. Ligue o

carregador à bateria: VERMELHO ligue ao terminal POSITIVO (POS, P ou +) e PRETO ligue ao terminal NEGATIVO (NEG, N or –).

Assegure-se de que as ligações estão firmes e seguras. Um bom contacto é essencial.

4. Caso a bateria esteja muito descarregada (e possivelmente sulfatada), remova do veículo e inspeccione antes de a ligar ao

carregador para a tentativa de recuperação. Verifique visualmente a bateria relativamente a defeitos mecânicos tais como

bojamento ou fendas, ou sinais de derrames de electrólito. Caso a bateria tenha tampas para enchimento e as placas dentro das

células possam ser vistas a partir do exterior, examine cuidadosamente a bateria para determinar se alguma das células parece estar

diferente das outras (por exemplo, depósitos brancos entre as placas, placas a tocarem-se). Se verificar que existem defeitos

mecânicos, não tente carregar a bateria: leve-a para ser avaliada por um profissional.

5. Se a bateria é nova, leia cuidadosamente as instruções de segurança e de operação do fabricante antes de ligar o carregador. Caso

aplicável, siga cuidadosa e exactamente as instruções de enchimento com ácido.

UTILIZAÇÃO DO MILENCO 10: INICIAR A CARGA ;

Por razões de segurança, a saída do Milenco 10 só será activada se estiver ligada uma bateria com pelo menos 2V.

BATERIAS NEGLIGENCIADAS TOTALMENTE DESCARREGADAS: Preste especial atenção ao seguinte, que é

importante sobretudo para baterias relativamente pequenas, como as usadas em motociclos, aparadores de relva, motas

aquáticas, motos de neve e semelhantes: Uma bateria, deixada profundamente descarregada por um longo período de tempo, pode

desenvolver danos materiais permanentes em uma ou mais células. Tais baterias podem aquecer excessivamente durante cargas de

corrente elevada. Pare de carregar qualquer bateria imediatamente, se a bateria ficar demasiado quente ao toque.

Monitorize a temperatura da bateria durante a primeira hora e, depois, de hora a hora. Verifique se existem sinais invulgares, como formação

de bolhas ou fuga de electrólito, aumento de actividade numa célula em comparação com as outras, ou sons sibilantes. Se, em qualquer

momento, a bateria ficar demasiado quente ao toque ou surgirem sinais invulgares, DESCONECTE O CARREGADOR IMEDIATAMENTE.

MODO ECOLÓGICO DE POUPANÇA ENERGÉTICA QUANDO O CARREGADOR ESTÁ LIGADO À

ALIMENTAÇÃO DE CORRENTE CA: O conversor de corrente desliga-se/entra em modo ECO quando o carregador não está

ligado a uma bateria, resultando num consumo de corrente muito reduzido, inferior a 0,5W, equivalente ao consumo de 0,012 kWh por dia.

Quando uma bateria é ligada ao carregador, o consumo de corrente depende da necessidade da bateria e de se esta se encontra ligada ao

veículo / circuito electrónico. Depois de a bateria ter sido carregada e de o programa de carregamento se encontrar no modo de

carregamento de manutenção de longo prazo (para manter a bateria a 100% de carga) o consumo total de corrente é estimado em 0,060

kWh por dia ou menos.

As indicações LED descritas mais abaixo e os respectivos textos aparecem na ordem lógica do desenrolar do programa.

SAVE CHARGE

MAINTAIN

TEST

5 5

LED #1 - Activado. Este LED confirma a presença de alimentação AC para o carregador. A intensidade da luz é

baixa durante o MODO DE POUPANÇA DE ENERGIA.

LED #2 Polaridades invertidas – conexões erradas na saída. Corrigir para activação.

LED #3 RECUPERAÇÃO

Tempo de carregamento: mínimo 15 minutos, máximo 2 horas.

Fase 1 Teste antes de carregar : Por razões de segurança, a saída do Milenco 10 só será activada se estiver ligada uma

bateria com pelo menos 2V, após o qual o microprocessador determina instantaneamente a condição da bateria, inicia

o modo de carregamento apropriado e acende o LED do estado de carregamento correspondente.

Fase 2 Recuperação da baixa tensão de 2 V : se suministra hasta 4A de corriente por impulsos para preparar a la

batería a que acepte una carga normal. Este modo es especialmente eficaz para la recuperación de baterías activadas

de fábrica / baterías «de alto rendimiento» de plomo puro o baterías AGM con células cíclicas.

LED #4

CARREGAMENTO

Fase 3 CARREGAMENTO BRUTO: uma corrente constante de 4 Amps, no máximo, é aplicada na bateria, até uma tensão

de 14,2 - 14,5 V.

Fase 4. C

ARREGAMENTO DE OPTIMIZAÇÃO : o modo de CARREGAMENTO DE OPTIMIZAÇÃO começa quando a tensão atinge os

14,2 - 14,5 V pela primeira vez durante a fase de CARREGAMENTO BRUTO. O circuito de controlo de corrente fornece agora impulsos

de corrente durante 30 minutos para equalizar as células individuais na bateria. O nível de carregamento da bateria é verificado.

Caso a bateria necessite de mais carga, o programa prolonga o carregamento de OPTIMIZAÇÃO até a um máximo de 4 horas.

OBSERVACIÓN: por razones de seguridad hay un límite temporal de carga general de 72 horas.

LED #5 / #6 : PRUEBA DE RETENCIÓN E DE TENSIÓN CARGA DE MANTENIMIENTO

Fase 5 PRUEBA DE RETENCIÓN DE TENSIÓN (LED #5 parpadea) : El suministro de corriente a la batería se interrumpe

durante 30 minutos* para permitir que el programa determine la capacidad de la batería de retener la carga. Para las

baterías en buen estado, el LED #5 (verde) debería seguir parpadeando durante el período completo de 30 minutos*. O

TESTE será interrompido caso o LED #6 (vermelho) se acenda. Lea el apartado OBSERVACIONES SOBRE LOS

RESULTADOS DE LA PRUEBA para averiguar las razones de resultados de pruebas deficientes o cómo probar una batería

que ofrece un buen resultado, pero no puede suministrar suficiente potencia una vez que está de nuevo operativa.

* Se o tempo de carregamento foi inferior a 12 horas, o teste é prolongado até terem passado 24 horas.

Fase 6 CARGA DE MANTENIMIENTO (LED #5, 6 fijos) : Durante 30 minutos, el circuito suministra corriente a la batería

dentro de un límite de tensión seguro de 13,6V, mientras se muestra el resultado de la prueba de retención de tensión.

Se o LED #6 (vermelho) se iluminar, o TESTE DE RETENÇÃO DE TENSÃO será repetido. O LED #5 (verde) aceso em

contínuo indica períodos de 30 minutos de carregamento flutuante de manutenção seguidos e alternados com um

período de 30 minutos de REPOUSO (sem carregamento) até que a bateria seja desligada.

Manter uma bateria por períodos alargados: O Milenco 10 manterá uma bateria cujo estado seja bom, em qualquer

segurança durante vários meses. Pelo menos uma vez em cada duas semanas, certifique-se de que as ligações entre o

carregador e a bateria estão seguras, e, no caso de baterias com tampões em cada célula, desconecte a bateria do

carregador, verifique o nível de electrólito, e, se necessário, encha as células (com água destilada, NÃO ácido), e volte a

conectar. Quando lidar com baterias ou na zona em redor, tenha sempre o cuidado de observar os AVISOS DE SEGURANÇA

descritos anteriormente.

Tempos de carga: O tempo necessário ao Milenco 10, se a bateria estivar completamente descarregada mas contudo em

bom estado, é aproximadamente igual à 25% capacidade da bateria em Ah serão portanto necessárias mais ou menos 10

horas para que uma bateria de 40Ah se para a etapa 5. As baterias em estado de descarga profunda podem levar muito

mais tempo.

OBSERVACIONES SOBRE LOS RESULTADOS DE LA PRUEBA:

1. Se o LED #6 (vermelho) se iluminar, tal significa que existe um problema. O LED vermelho significa que, depois de

carregada, a tensão da bateria não está a ser mantida acima dos 12,4V (aproximadamente igual a 50% da carga numa

bateria AGM selada) , ou que, apesar das tentativas de recuperação, a bateria não pode ser recuperada. Esto puede

deberse a un defecto propio de la batería, tal como un cortocircuito en una celda o un sulfatado total, o en el caso de una

batería conectada al sistema eléctrico al que suministra corriente, el LED #6 rojo puede indicar una pérdida de corriente por

un cable o contacto defectuoso, o un accesorio del circuito que esté consumiendo corriente. Una carga repentina como por

ejemplo el encendido de las luces mientras el cargador está conectado, también puede hacer que el voltaje de la batería

baje de forma significativa.

2. RESULTADO SATISFACTORIO DE LA PRUEBA, pero la batería no puede suministrar suficiente potencia: el daño

permanente en la batería puede estar causando una autodescarga excesiva ((causada por la propia batería; incluso una

batería parcialmente deteriorada puede conservar inicialmente una potencia suficiente, pero después pierde potencia más

rápidamente de lo normal). Desconecte la batería de Milenco 10. Depois de passadas pelo menos 12 horas, volte a ligar e

observe se o LED #3 RECUPERAR se ilumina, o que indica que a bateria não foi capaz de manter a carga. Se o LED #4

CARREGAMENTO se iluminar, a bateria conseguiu reter pelo menos 12,4V.
