Mirolin BA604TL/R Quick start guide

BELAIRE SECTIONAL - DOME LESS TUB SHOWER
INSTALLATION INSTRUCTIONS AND OWNER’S MANUAL
READ ALL INSTRUCTIONS CAREFULLY BEFORE STARTING THE INSTALLATION
PLEASE RECORD THE SERIAL NUMBER _________ OF YOUR TUB SHOWER AND SAVE THIS
MANUAL FOR FUTURE REFERENCE
1

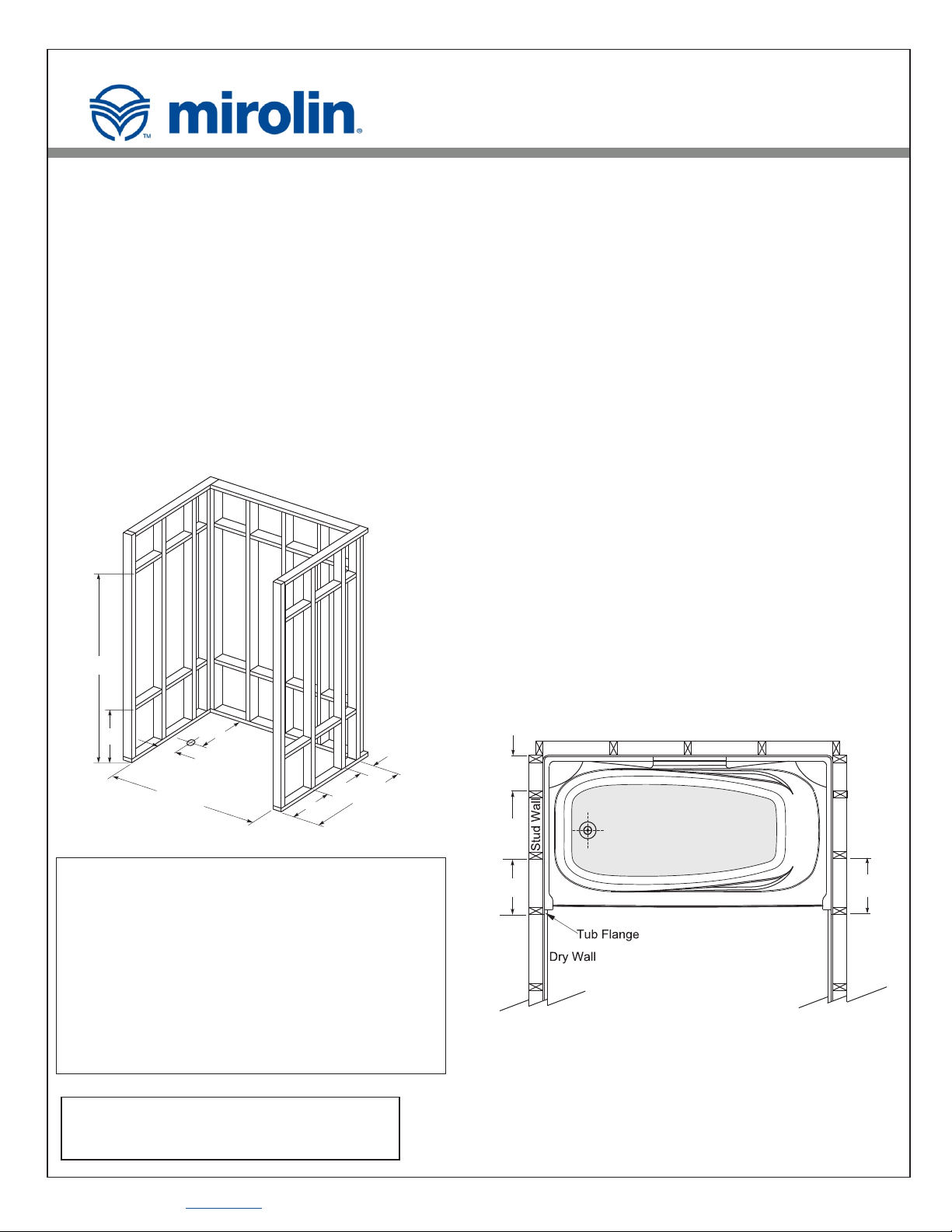

FIGURE 1
LAYOUT DIMENSIONS
FIGURE 2 - SHOWING THE TOP VIEW OF THE
SHOWER IN THE ALCOVE.
HELP LINE INFO:
VISIT www.mirolin.com
FOR INFORMATION CALL:
TOLL FREE 1-800-MIROLIN.
TOOLS AND MATERIALS REQUIRED
Tools: Tape Measure, Electric Drill, Drill Bit (3/16”), Level, Hole
Saw and Caulking Gun
Materials: Mildew Resistant Silicone Bathroom Caulking,
Drywall Screws and Shims (if required).
CAUTION:
To cut plumbing fixture openings on the tub shower unit:
"Use correct size hole saw based on selected fixture
design.
"Cut from the finished side of the unit.
"Use masking tape to mask the surrounding surface to
prevent scratches and other damages.
Important: The Acrylic Tub Shower is carefully inspected and
packed for shipment. You should check your unit and if there are
any problems, contact your dealer before installation.
Protect the tub and walls from dirt and damage by leaving the
polyethylene protective film in place until installation and other
related construction are complete.
Follow Local Building Codes.
General Installation Notes
Note: Dimensions are for framed openings. Refer to
specification sheet for specific product dimensions.
!The Tub Shower is to fit into framed alcove as shown in
Figure 1 and Figure 2.
!Rough-in dimensions are 80” x 60 1/4”.
!Framing:
Inside dimension of the studded alcove are to be as
specified in Figure 1.
Shimming May Be Required
!The unit will rest on the front edge and the two legs at the
rear and one leg in the centre of the bathing well. Shims may
be required to level the tub to ensure adequate drainage.
!The shower is fastened in place using dry wall screws. Holes
are to be drilled in the flange on both sides and across the
top. The holes are to be drilled by the installer as illustrated
in figures 3 - 6 on the following pages.
©
Copyright 2010 The Copyright includes all content on the documentMirolin Ind. .
mirolin.com
BA604TL/R
6" 152 mm
13" 330 mm
13" 330 mm
32 ¼”
819 mm
22” 559 mm
80” 2032 mm
13”
330 mm
60 1/4”
1530 mm
16 ½”
419 mm
8 ⅝"
219 mm
6”
152 mm

2
PREPARATION
!Build solid framing to the dimensions in figure 1.
!If it is a existing alcove, shimming may be required in order
to install walls and tub section plumb and square.
!Make sure that the vertical studs on the side wall is at the
dimension as shown in figure 1 and 2.
!Side wall studs are required to be according to the
dimension because the joint between side walls and the
back wall is supported with the stud.
!Ensure that the floor is level, shim tub if necessary.
!The drain location on the tub shower is shown in figure 1.
!Drain pipe must be vertical.
!Trim drain pipe as required to meet drain assembly.
!Place the unit into position and plumb vertical, shim if
necessary.
!Dry fit drain to check position.
!Mark and drill 3/16” pilot holes for plumbing fixtures.
!Verify that the holes are in the right location.
!From the finished side of the unit use the correct size hole
saw to cut the openings, using the pilot holes as guides.
Note: Remove protective film from the tile flange before fastening.
INSTALLATION STEPS
!Carefully position the tub section in the alcove and push flush
against the framework walls as shown in figure 3.
!Fasten the flange of tub section to studs support using drywall
screws. Countersink for screw head flush fit on the acrylic
flange. Please note to make sure that the unit is plumbed
before fastening.
!Apply silicone caulking over the head of the screws and around
the openings for the fittings when they are installed.
!Apply a thick bead of silicone all around the back flange tub
periphery and 6” around each corner in the groove provided as
shown in figure 3 detail.

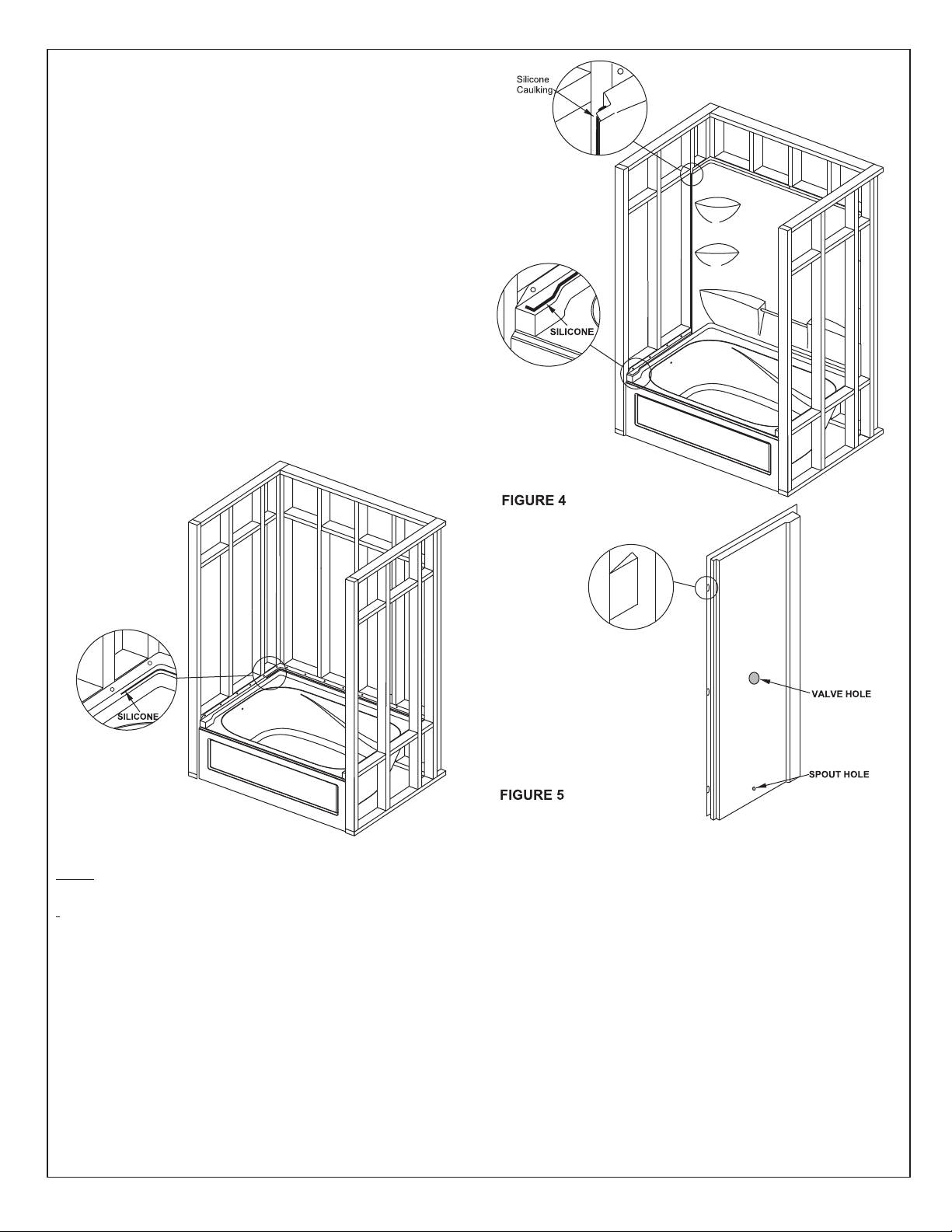

!Install the back wall section of the tub as shown figure 4.
!Screw top flange of back wall to stud frame with 1 screw to the
centre stud to hold in position.
!Measure and drill holes for spout and valve on wet wall as
shown In figure 5.
NOTE: Spout and valve clearance required in order to insert
or snap side wall into back wall.
For spout installation a threaded adapter must be used if
there is no access to the back of the wall.
!Apply a bead of silicone on the vertical flange of the side wall
and the back wall. Also apply in the groove in bottom section
as shown in figure 4 detail. Repeat this step for the other side
wall.
!Now push the side wall section in the snap-in notch. Wedge
shaped notch is shown in figure 5 detail.
!Screw the flanges of the back wall section and the side wall
section close to the joint and than screw the rest of the flange
with the stud support.
!See figure 6 bottom detail for a notch to be made while
installing drywall.
!Figure 7 shows the detailed Top view for dry wall installation.
ALLOW THE SILICONE TO DRY FOR 24 HOURS.
Figure 3 - BA604T
Fastening with Drywall Screws

Screw
Dry Wall
Stud Wall
Stud
Tub Flange
Stud Wall
FIGURE 7: TOP VIEW SHOWING DRY WALL FINISHING
Dry Wall
TESTING
Test the installation after completing the plumbing, but before
enclosing the bath and finishing the surroundings.
Fill the bath with water and leave it for one hour to ensure that the
adjustment of the drain-overflow assembly is correct, and that
there are no leaks.
Mirolin Industries Corp. will not be liable for any kind of damages
as a result of not water testing the unit prior to use by end user.
TROUBLESHOOTING
!Tub bottom section is not level: Refer to shimming section on
page 1.
!Water remains around the bathrim or drain: Check that the
installation is level and that the tub sits firmly on its base; use
wood shim to correct.
FINISHING
!Apply trim around the tub shower periphery to finish drywall,
if required.
!Install Mirolin Shower Door TD 55 (Tri-panel) or BD 55
(Bypass) according to manufacturer’s instructions if
purchased.
INSTALLATION CLEAN-UP
!It is important to remove all construction debris and foreign
materials.
!Remove construction dirt and residue with a mild liquid
detergent. DO NOT USE abrasive cleaners, scouring
compounds and pads, metal scrapers, steel wool, or other
materials that could damage or dull the surface of the bath.
!Remove plaster carefully with a blunt wooden block having
rounded edges.
!Remove paint and other stubborn stains with isopropyl
(rubbing) alcohol.
!DO NOT USE products such as acetone (nail polish
remover),dry cleaning solution, lacquer thinners, gasoline,
pine oil, etc.
MAINTENANCE
!The acrylic sheet which forms the surface of your bathtub
provides one of the most durable surfaces found in modern
bathrooms. Keep it bright and smooth with mild liquid
household detergent, soap and water, or foaming cleansers.
NEVER USE aromatic solvents, abrasive cleaners, scouring
compounds or pads, strong liquid cleansers, or other
material that could damage or dull the surface of the bath.
Restoring Surface Gloss. Restore surface gloss by applying a
very fine rubbing compound and polishing the surface by
hand or with a power buffer. Finish with an application of a
good quality automotive wax.
Minor Repairs to Surface. Remove minor scratches and scuffs
as follows. First, wet sand the area with 600 grit wet
sandpaper until the surface is smooth. Finish with 1200 grit
wet sandpaper, then restore the gloss as described under
RESTORING SURFACE GLOSS.
84 032
13 Apr. 17
We want you to be completely satisfied with our products and service. If you have any comments or suggestions, please call
1-800-MIROLIN toll free.
The company reserves the right to change models and specifications without notice.
CUS
Customer Service: [phone]
Canada, U.S.A.: 1-800 - MIROLIN (647-6546)
Fax, Canada: 1- 800 - 463 - 2236
60 Shorncliffe Rd., Toronto, Ontario M8Z 5K1
Telephone: [phone] - Fax: [phone]
www.mirolin.com
3

Important : Les baignoires en acrylique sont soigneusement
inspectées et emballées pour l'expédition.
Veuillez vérifier votre unité pour vous assurer qu'il n'y a pas de
problèmes. En cas de problème, contactez votre détaillant avant
l'installation.
Protéger la baignoire et les murs contre la saleté et les
dommages en laissant en place le film protecteur en polyéthylène
jusqu'à ce que l'installation et les activités de construction
connexes soient terminées.
Respectez les codes locaux de construction.
Notes d'installation générales
Remarque : Les dimensions sont pour les ouvertures
charpentées. Consulter la feuille de spécifications pour obtenir
les dimensions pertinentes au produit.
"La douche/baignoire est conçue pour l'installation dans une
alcôve charpentée, comme il est indiqué aux illustrations 1 et
2.
"Dimensions de la plomberie brute : 80 x 60 ¼ po
"Structure :
Les dimensions intérieures de l'alcôve avec montants doivent
être identiques à celles qui sont indiquées dans l'illustration 1.
Un nivellement par calage pourrait être nécessaire.
"L'unité reposera sur le bord frontal, les deux pieds à l'arrière
de l'unité ainsi qu'un pied au centre de la baignoire. IUn
nivellement par calage de la baignoire pourrait être
nécessaire pour s'assurer que la baignoire se draine
adéquatement.
"La douche est fixée à l'aide des vis à cloison sèche. Les trous
doivent être forés dans le boudin des deux côtés et à travers
le haut. Les trous doivent être forés par l'installateur comme
illustré dans les illustrations 3 et 6 sur les pages suivantes.
1
BELAIRE EN SECTIONS - DOUCHE/BAIGNOIRE SANS PLAFONNIER
DIRECTIVES D'INSTALLATION ET GUIDE D'UTILISATION
LISEZ TOUTES LES DIRECTIVES ATTENTIVEMENT AVANT DE COMMENCER L'INSTALLATION
VEUILLEZ INSCRIRE ICI LE NUMÉRO DE SÉRIE _________________ DE VOTRE
DOUCHE/BAIGNOIRE ET CONSERVER CE GUIDE POUR RÉFÉRENCE ULTÉRIEURE
CENTRE DE RENSEIGNEMENTS :
VISITEZ www.mirolin.com
POUR OBTENIR DES RENSEIGNEMENTS, APPELER :
SANS FRAIS 1-800-MIROLIN.
OUTILS ET MATÉRIAUX REQUIS
Outils : Ruban à mesurer, perceuse électrique, mèche (3/16
po), niveau, scie cylindrique et pistolet calfeutreur.
Matériaux : Calfeutre de salle de bain en silicone résistant à
la moisissure, vis de cloison sèche et cales (si requis).
MISE EN GARDE :
Pour découper des ouvertures pour la plomberie sur l'unité
douche/baignoire :
"Utiliser une scie cylindrique de la dimension qui convient
au modèle de l'unité choisi.
"Couper à partir du côté fini de l'unité.
"Utiliser du ruban-cache pour masquer la surface aux
alentours pour éviter les rayures ou autres dommages.
POUR BAIGNOIRE À REMOUS
ILLUSTRATION 1 - DIMENSIONS
ILLUSTRATION 2 - VUE À PARTIR DU DESSUS DE
LA DOUCHE DANS L'ALCÔVE
PRÉPARATION
"Construire un cadre solide selon les dimensions indiquées
dans l'illustration 1.
"S'il s'agit d'une alcôve existante, un nivellement par calage
sera peut-être nécessaire pour installer les parois et la
section de baignoire de niveau.
"S'assurer que les dimensions des montants verticaux sur la
paroi latérale se conforment à celles indiquées aux
illustrations 1 et 2.
Copyright Le Copyright comprend tout le contenu de ce document2010 Mirolin Ind. .
©
mirolin.com
BA604TG/D
32 ¼ po
819 mm
22 po 559 mm
80 po 2032 mm
13 po
330 mm
60 1/4 po
1530 mm
16 ½ po
419 mm
8 ⅝ po
219 mm
6 po
152 mm
6 po 152 mm
13 po 330 mm
13 po 330 mm

2
LAISSER LA SILICONE SÉCHER PENDANT 24 HEURES.
Illustration 5
TROU DU ROBINET
TROU DU ROBINET
ÉTAPES D'INSTALLATION
"Placer soigneusement la section de la baignoire dans l'alcôve
et la pousser pour qu'elle soit contre les murs de la charpente
comme indiqué à l'illustration 3.
"Fixer la bride sur la section de la baignoire sur le support du
montant en utilisant des vis à cloison sèche. Fraiser pour que la
tête des vis soit de niveau avec la bride en acrylique. S'assurer
que l'unité soit de niveau avant de la fixer.
"Appliquer du calfeutrage à la silicone sur la tête des vis et
autour des ouvertures des raccords au moment de leur
installation.
"Appliquer une bille épaisse de silicone tout autour de la
périphérie de la bride de baignoire arrière et dans chaque coin
de la rainure fournie comme indiqué à l'illustration détaillée 3.
"Installer la section de la paroi arrière sur la baignoire comme il
est indiqué à l'illustration 4.
"Visser la bride supérieure de la paroi arrière sur la charpente
avec une vis placée sur le montant central pour tenir le tout bien
en place.
"Mesurer et percer des trous pour le bec et le robinet sur la paroi
mouillée comme indiqué à l'illustration 5.
REMARQUES : IL faut prévoir laisser de l'espace pour le bec et le
robinet afin d'insérer ou d'enclencher la paroi latérale dans la paroi
arrière.
Pour installer le bec, un adaptateur fileté doit être utilisé s'il n'y a
aucun accès à l'arrière de la paroi.
"Appliquer une bille de silicone entre la bride verticale de la
paroi latérale et la paroi arrière. Appliquer aussi dans la
rainure dans la section inférieure comme indiqué à l'illustration
4 détaillée. Reprendre cette étape pour l'autre paroi latérale.
"Pousser maintenant la section de la paroi latérale dans
l'encoche. L'encoche en forme de coin est illustrée à
l'illustration détaillée 5.
"Visser les brides de la section de la paroi arrière et la section
de la paroi latérale proche du joint, puis visser le reste de la
bride sur le support de montant
"Voir l'illustration détaillée 6 au bas pour l'ajout d'une encoche
durant l'installation de la cloison sèche.
"L'illustration 7 montre la vue détaillée supérieure de
l'installation de la cloison sèche.
"Les montants de la paroi latérale doivent correspondre aux
dimensions indiquées, car le joint entre les parois latérales
et le mur arrière est supporté par le montant.
"S'assurer que le plancher est de niveau. Caler la baignoire
si nécessaire.
"L'emplacement du drain de la douche/baignoire est indiqué
à l'illustration 1.
"Le tuyau de drain doit être placé à la verticale.
"Couper le tuyau de drain, au besoin, pour pouvoir
assembler le drain.
"Placer à l'emplacement voulu et installer la plomberie à la
verticale. Caler si requis.
"Sécher le drain pour vérifier sa position.
"Marquer et percer des trous pilotes de 3/16 po pour la
plomberie.
"Vérifier que les trous sont percés aux bons endroits.
"À partir du côté fini de l'unité, utiliser une scie cylindrique
de la bonne taille pour couper les ouvertures, en se servant
des trous pilotes comme guides.
Illustration 3 - BA604T
Fixation par des vis à cloison sèche
Note: retirer le film protecteur du rebord pour carreaux de
céramique avant fixation.
Illustration 4

ILLUSTRATION 7 : VUE À PARTIR DU HAUT MONTRANT
LA FINITION DE LA CLOISON SÈCHE
RÉSOLUTION DE PROBLÈMES
"La partie inférieure de la baignoire n'est pas de niveau : Lire la
section sur le calage à la page 1.
"Il y a de l'eau qui reste autour du drain ou sur le bord de la
baignoire : S'assurer que l'installation est de niveau et que la
baignoire repose fermement sur sa base. Utiliser des cales en
bois pour corriger.
FINI
"Appliquer une boiserie autour de la périphérie de la
douche/baignoire pour finir la cloison sèche au besoin.
"Installer la porte de douche/baignoire conformément aux
directives du fabricant si achetée.
"Installer la porte de douche Mirolin TD 55 (trois panneaux) ou
BD 55 (les portes bypass) conformément aux directives du
fabricant si achetée.
NETTOYAGE DE L’INSTALLATION
Enlever tous débris relatifs à la construction et tous matériaux
étrangers.
Essuyer toute poussière ou tout résidu à l’aide d’un détersif liquide
doux. NE PAS UTILISER des nettoyants abrasifs, des tampons de
récurage, des grattoirs métalliques, de la laine de verre ni d’autres
matériaux qui pourraient endommager ou ternir la surface.
Enlever soigneusement le plâtre avec un bloc de bois arrondi.
Retirer la peinture ou les autres taches difficiles avec de l’alcool
isopropylique (à frotter).
NE PAS UTILISER des produits tels que de l’acetone (disssolvant
de vernis), une solution de nettoyage à secretary, un diluant de
laque, de l’essence, de l’huile de pin, etc.
ENTRETIEN
La feuille d’acrylique qui constitute la surface de la cabine
fournit l’une des surfaces les plus durables que l’on puisse
trouver dans les salles de bain modernes. L’utilisation d’un
détersif liquide doux, de savon et d’eau ou de nettoyants
moussants permet de la garder brillante et bien lisse. NE
JAMAIS UTILISER de solvants aromatisque, de nettoyants
abrasifs, de produits ou tampons à récurer, d’agents de
nettoyage liquides très forts ou d’un produit qui risquerait
d’endommager ou de ternir la surface du bain.
Rétablissement du brillant de la surface - Rétablir le brillant de
la surface en appliquant une pâte à polir très fine et en polissant
à la main ou à l'aide d'une meule de finition électrique.
Terminer par l'application d'une cire automobile de bonne qualité.
Réparations mineures de la surface. Enlever les rayures et les
traces de frottement mineures comme suit. Frotter d’abord la
surface humide avec du papier de verre à 600 grains jusqu’à ce
que la surface soit lisse. Finition avec le papier sablé humide de
1200 granulations. Puis, restorer le lustre comme cela est décrit
dans RESTAURANTION DU LUSTRE DE LA SURFACE.
Bride de
baignoire
Montant
Cloison
sèche
Montant Mural
Cloison
sèche
Vis
Montant Mural
ILLUSTRATION 6
3
84 032
13 Apr. 2017
60 Shorncliffe Rd., Toronto, Ontario M8Z 5K1
Téléphone: [phone] - Télécopieur: [phone]
www.mirolin.com
Service à la clientèle: [phone]
Canada, É.-U.:1-800-MIROLIN (647-6546)
Télécopieur Canada: 1-800-463-2236
CUS
Nous tenons à ce que vous soyez entièrement satisfait de nos produits et services. Si vous avez des commentaires ou des
suggestions, veuillez composer sans frais le 1-800-MIROLIN.
L'entreprise se réserve le droit de changer les modèles et les spécifications sans préavis.
ESSAIS
Une fois les travaux de plomberie achevés, vérifier l’installation
avant d’enfermer la cabine et de finir l’aménagement.
Remplir le bain d’eau et la laisser pendant une heure pour
s’assurer de la pose correcte du drain / trop-plein et de l’absence
de fuite.
Mirolin Industries Corp. décline toute responsabilité en cas de
dommages résultant du défaut d'effectuer ce test de fuite avant
utilisation par le client.
