Mirolin BDT 60 User manual

BDT 60
mirolin.com
Bathtub
Enclosure
INSTALLATION INSTRUCTIONS
Read all instructions
carefully
before proceeding
OWNERS’S
MANUAL
Model No.
For ALL Installation & Product Related Inquires
Contact Customer Care at 800. MIROLIN
Please Do Not Contact Retailer
Mirolin
baths for this generation and the next
Mirolin Industries Corp
60 Shorncliffe Road, Toronto, ON M8Z 5K1
T 416 231 5790 800 MIROLIN (647 6546)
F 416 231 0929 800 463 2236
Copyright Mirolin Industries corp., 2011
Copyright includes all content included in this document

Thank you and congratulations on the purchase of your Mirolin bath and/or shower product.
Please read and follow the installation guide for detailed step by step instructions on how to install and
care for your Mirolin product for years of continued performance and enjoyment.
Should you require assistance with product assembly and/or installation, have any technical questions or
concerns regarding your Mirolin product, please contact Mirolin Customer Care at 800.MIROLIN(647-6546)
and speak to one of our highly trained, professional customer care representatives.
)
Live Customer Care is available 8am to 6pm EST Monday to Friday
Call Mirolin Customer Care at 800.MIROLIN(647-6546
Email Mirolin Customer Care at [email protected]
mirolin.com
Your User-Friendly On-line Mirolin Resource Centre
Downloads
Maintenance & Warranty
Product Information
Downloadable product specifications and installation instructions for all products
Detailed product maintenance and warranty information at your fingertips
Detailed product information including product features, options information, list pricing and lifestyle imagery
IMPORTANT
Please Read Complete Instructions Carefully Before Proceeding with Installation
For ALL Installation and Product Related Inquires
Contact Customer Care at 800.MIROLIN
Please Do Not Contact Retailer
Mirolin
mirolin.com
2

Begin familiarizing yourself with all the components using the detailed (exploded) door view on the page 3
and parts list descriptions below. Items B-12 through B-19 are in the hardware package. Arrange the
components to resemble the detailed door drawing to ensure that you have all the correct pieces.
Preplanning is essential for a straight forward assembly.
Please record the 6-digit date code from the carton. Serial #: ____________________
Please specify serial number, part number, glass pattern and colour of the door when ordering replacement
parts.
INSTRUCTION
These enclosures have been constructed to make installation as easy as possible. Please read this booklet
completely prior to installing your new shower door.
3
CUSTOMER CARE INFORMATION
Never use scouring powder, pads or sharp
instruments on the metal framing or glass
panels.
An occasional cleaning with a mild liquid
detergent or cleaner such as a window
cleaner is all that is required to keep your
enclosure looking like new.
BASIC TOOLS REQUIRED
"
"
"
"
"
"
"
"
Measuring tape with metric marking
Drill bit - 1/8” (3 mm)
Electric drill
Phillip’s screwdriver # 2
Hammer
Pencil
Caulking Gun
Level (with vertical bubble)
Centre Punch or suitable alternative
Hacksaw ( 32 tooth / inch fine blade)
Mitre box
Smooth file
Adjustable wrench
"Clear mildew resistant silicone tub caulking
"
"
"
"
"
NOTE If the sill (B10) and header (B6) need to be cut to fit, measure opening at top and bottom and cut
accordingly.
:
PARTS LIST
BDT 60 QUANTITY
DESCRIPTION
ITEM
DOOR APPLICATION
60” BATHTUB;TA6032 LR & TUCSON WALLS
B1
B2
B3
B4
B5
B6
B7
B8
B9
B10
B11
B12
B13
B14
B15
B16
B19
B18
B17
PLASTIC JAMB ADAPTOR WITHOUT FIN
WALL JAMB
BACK PANEL
FRONT PANEL
DOOR HANDLE
HEADER
DOOR GUIDING ROLLERS
DOOR STOP
DOOR TRACKING GUIDE
SILL
M6x16 MACHINE SCREW
#10x3”PH SCREW
#6x1/2”PH SCREW
ADJUSTMENT BLOCK
#6x1”PH SCREW
PLASTIC RING
ADJUSTMENT NUT
ROLLER NUT
ROLLER BRACKET
BDT 60 - 1
BDT 60 - 2
BDT 60 - 3
BDT 60 - 6
BDT 60 - 5
BDT 60 - 4
BDT 60 - 7
BDT 60 - 13
BDT 60 - 12
BDT 60 - 11
BDT 60 - 10
BDT 60 - 9
BDT 60 - 8
BDT 60 - 18
BDT 60 - 17
BDT 60 - 16
BDT 60 - 15
BDT 60 - 14
BDT 60 - 19
2
2
1
1
2
1
4
4
3
1
6
6
8
8
6
8
4
4
6

B3
BACK PANEL
B4
FRONT PANEL
B8
DOOR STOP
B7
DOOR GUIDING
ROLLERS
DOOR
HANDLE
B5
B6
HEADER
B-15
#6 x 1”
P/H SCREW
B -11
ADJUSTMENT
BLOCK
B1
WALL JAMB
B13
#6 x 1/2”
P/H SCREW
B10
SILL
B9B
MIDDLE - GLASS DOOR
TRACKING GUIDE
B9C
RIGHT - GLASS DOOR
TRACKING GUIDE
B9A
LEFT- GLASS DOOR
TRACKING GUIDE
B14
M6x16mm
MACHINE SCREW
P/H PHILLIPS
EXPLODED VIEW
B1
WALL JAMB
B-12
#10 x 3” SCREW
B -19
ADJUSTMENT
NUT
B17
ROLLER
BRACKET
B18
ROLLER
NUT
B16
PLASTIC RING
B-2
PLASTIC JAMB
ADAPTER WITHOUT
FLEXIBLE FIN
B-2
PLASTIC JAMB
ADAPTER WITHOUT
FLEXIBLE FIN
4

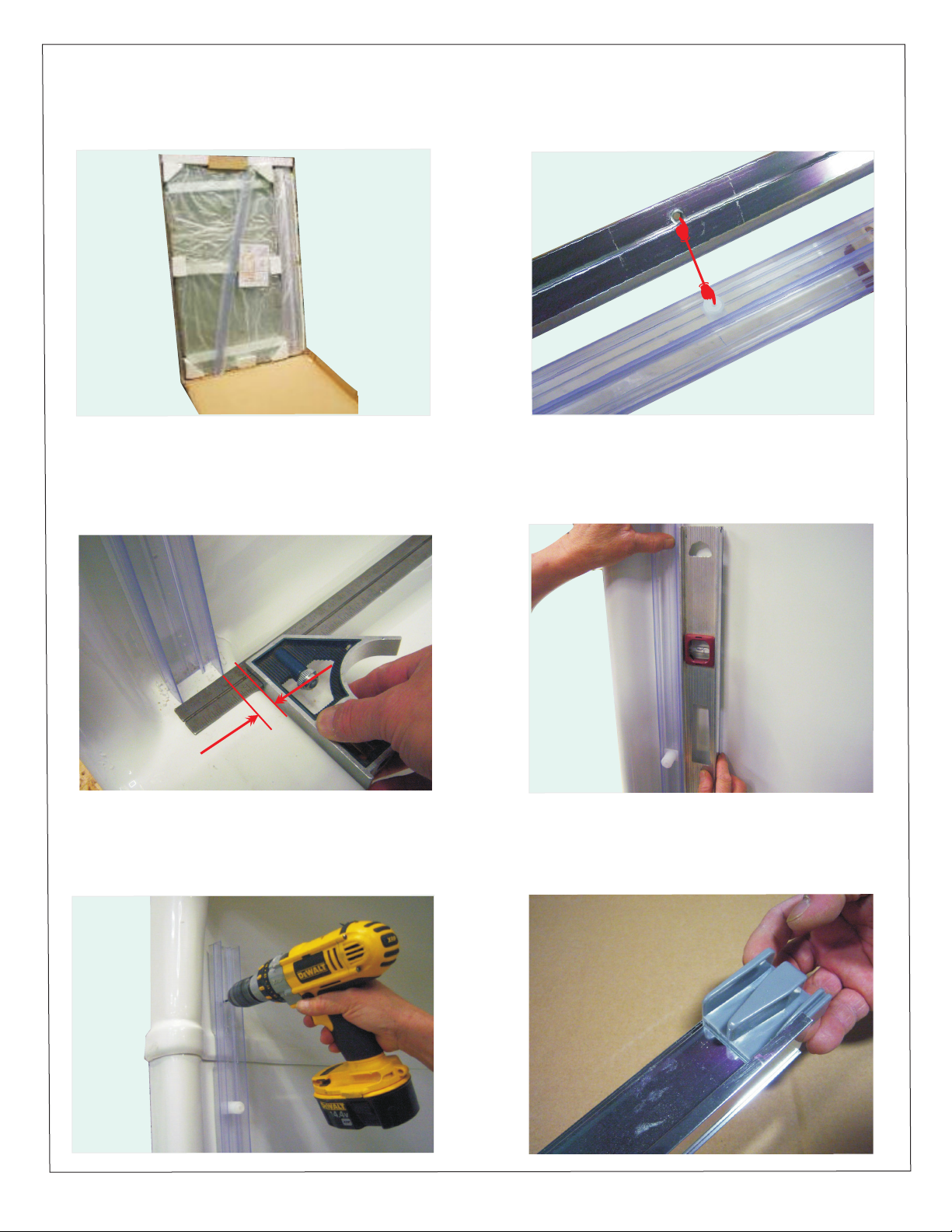

STEP 1: Remove the lid from box.
Remove packaging and inspect all door components
thoroughly before installation. Check to ensure all the
hardware parts are in the package.
STEP 2: Mark Plastic Jamb (B2) to match holes
in the Wall Jamb (B1).
Insert and line up blocks with marked locations.
5
STEP 3: Place Plastic Jamb (B2) ½ ” inside from
the edge of threshold.
½ ”
GAP
PLASTIC JAMB
WALL JAMB
STEP 4: Ensure the plastic Wall Jamb (B2)
is plumb with level.
STEP 5: Pre-drill holes in Plastic Jamb (B2) using
1/8” drill bit and screw to walls with # 6 - 1” PH
screws (B15).
STEP 6: Insert Tracking Guides (B9) into the
Sill (B10).

STEP 7: Insert the Door Tracking Guides (B9A,
B9B, B9C), one at each end and centre the middle
one where doors will meet.
STEP 9: Place the Aluminum Wall Jamb (B1)
over the Plastic Jamb (B2) and insert from the
bottom to top.
6

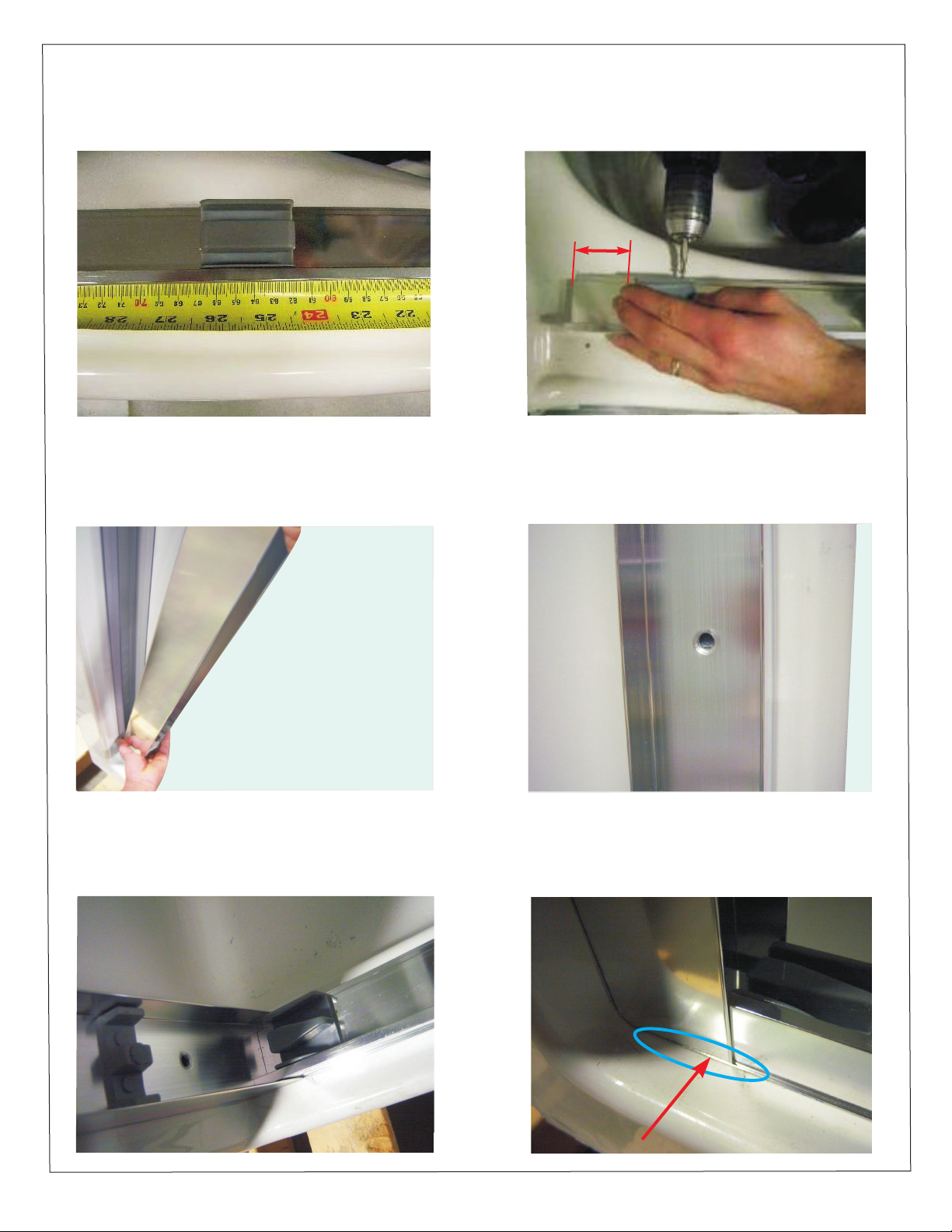

STEP 10: Make sure the pre-drilled holes in the
Aluminum Jamb (B1) line up with the Adjustment
Blocks (B11).
STEP 11: Insert Sill (B10) into the Wall Jamb (B1).
NOTE: If the sill is too long, measure the length
required and cut with hacksaw 1/8” less than
measurement.
STEP 12: Make sure the Wall Jamb (B1) rests on the
small lip of the Sill (B10) as shown on the picture.
STEP 8: Using a 1/8” bit drill holes in each guide.
Screw guides in place 3” from each end and in the
centre of the sill.
3”

7

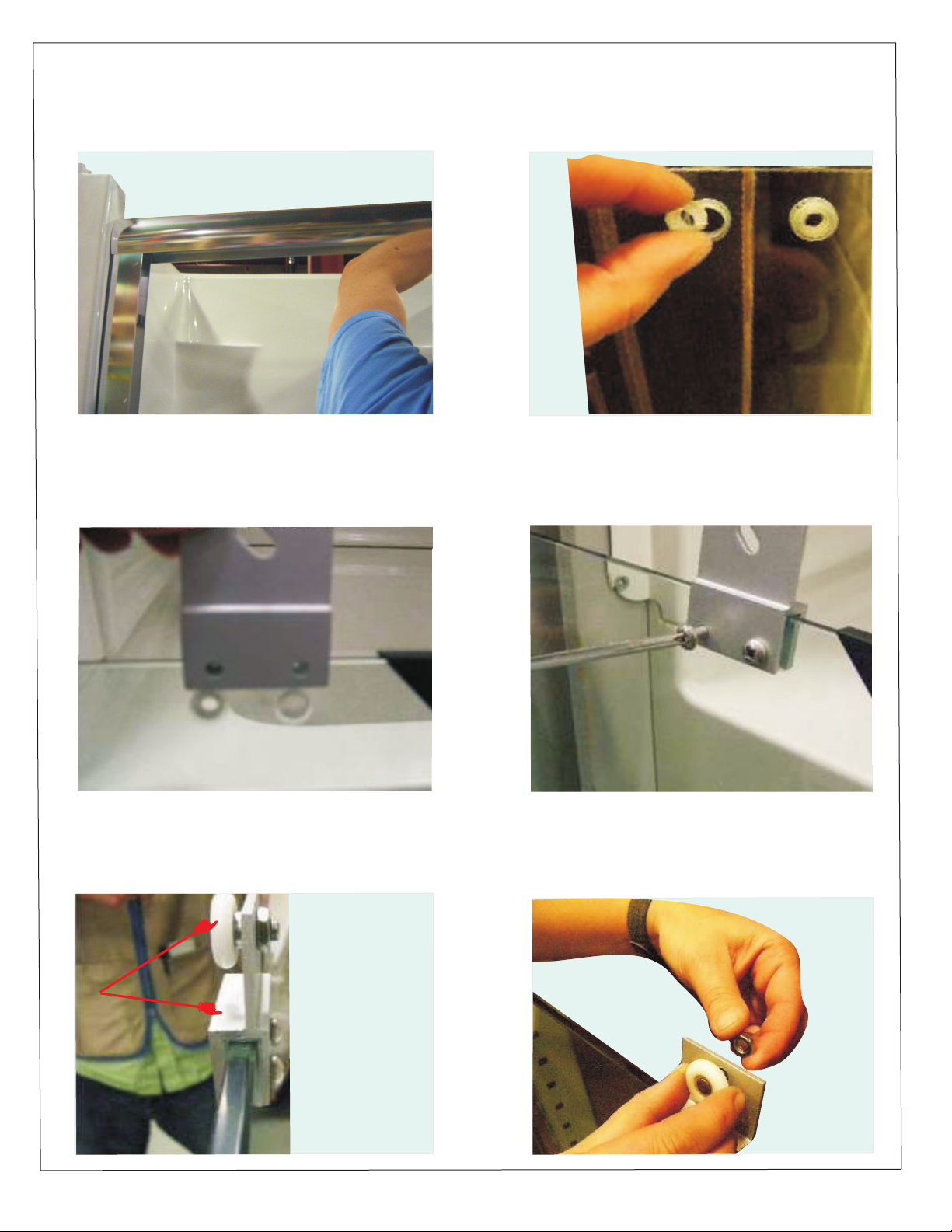

STEP 13: Place Header (B6) onto Wall Jambs (B1).
NOTE: If the header is too long, measure the length
required and cut with hacksaw 1/8” less than
measurement.
STEP 14: Prepare door for installation.
Insert 8 Plastic Rings (B16) into the top holes of
glass door.
STEP 15: Insert four Roller Brackets (B17) on to Door
Panels (B3 & B4) and line up holes with Plastic Rings
(B16).
STEP 16 A: Insert Machine Screws (B14) into the
Roller Brackets (B17) and tighten screws.
STEP 16B: When assembling the Roller Brackets
(B17), make sure the Wheel is on the wider lip side
of the Bracket (B17).
WHEEL ON THE WIDER LIP SIDE
STEP 17: Screw door Guiding Rollers (B7) onto the
Roller Brackets (B17) using the Roller Nut (B18).

STEP 23: Insert plugs to cover screw holes on the
Door Stopper (B8).
PLUG
8

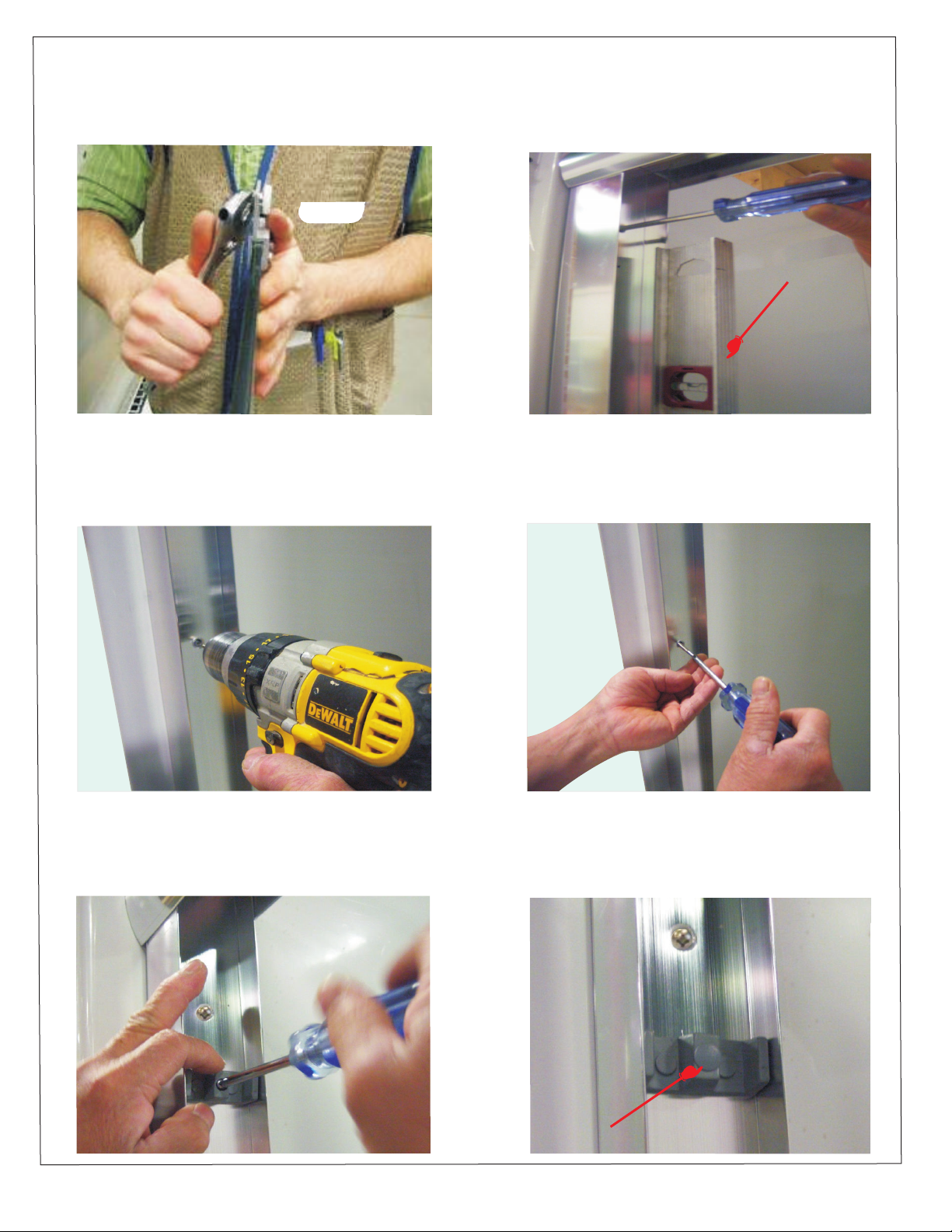

STEP 18: Tighten Roller Nuts (B18) with adjustable
wrench.
STEP 19: Ensure the Wall Jambs (B1) are plumb.
If not adjust by turning the Adjustment Nut (B19)
with a Phillips screw driver through the holes in the
Wall Jambs (B1).
STEP 20: Using a 1/8” drill bit drill pilot holes
through the pre-drilled holes into the shower wall.
STEP 21: Fasten the Wall Jamb (B1) using #10 - 3”
Screws (B12) into the wall.
STEP 22: Fasten Door Stops (B8) to the Wall
Jambs (B1).
LEVEL

STEP 29: Apply Silicone along the Sill outside the
shower from wall to wall. Cure time is 24 hrs.

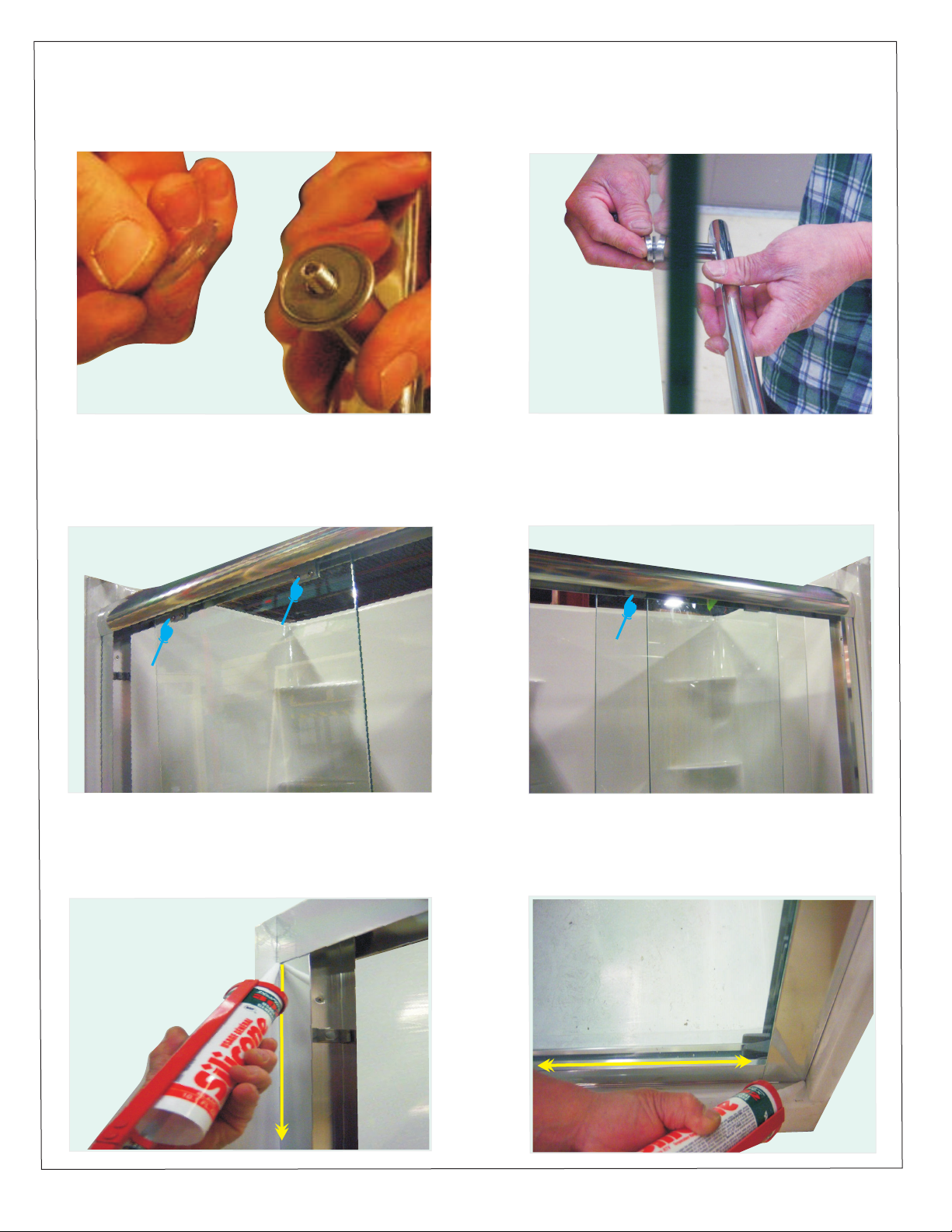

STEP 24: Install Door Handle (B5) by separating
the two clear washers. One goes on each side of the
glass door for the protection.
9
STEP 25: Door Handles installation. Handle (B5) is on
same side as the Door Guiding Rollers (B7). One door
handle is on the rear panel of the shower and one door
handle is on the front panel.
STEP 26: Hang Back Door Panel (B3) with the
white Door Guiding Rollers (B7) facing into the tub.
Back Marked Panel.
STEP 27:
Front Marked Panel
Hang Front Door Panel (B4) with the white
Door Guiding Rollers (B7) facing towards you.
STEP 28: Apply Silicone on the outside of the
shower stall from the top to bottom of the Wall
Jamb (B1).

10
?
IF YOU HAVE A PROBLEM - READ OUR FAQ’s FIRST:
?
Q. After I complete my installation the door do not track very well.
A. In order for the Two Panel Door to slide properly along the header the Wall Jambs must be
100% plumb vertically and the Sill level.
Q. After I complete my installation the door binds on the sill too much and does not track easily.
A. Remove the door panels from the header and examine the rollers position.
Adjust accordingly to raise the panels the required amount to glide easily.
Still can’t solve your problem?
Please call Mirolin Technical Assistance and talk to a
live representative: 1-800-MIROLIN
FIRST
Visit www.mirolin.com and click on FAQ’s for a complete list
of troubleshooting tips
?
STEP 30: Finished Door Installation.
If the door leaks make sure that it was sealed with
clear mildew resistant silicone as specified in the
installation manual.
27 Aug. 2014

BDT 60
La Porte
de Baignoire
mirolin.com
DIRECTIVES D'INSTALLATION
Lire les directives
attentivement avant de
commencer
MANUEL
D'UTILISATION
MODÉLE N°
Pour TOUTES les demandes concernant
l'installation et les produits veuillez contacter
le service à la clientèle de Mirolin au 800. MIROLIN
Ne pas vous adresser au revendeur
Copyright Mirolin Industries Corp., 2011
Le Copyright s'applique à l'intégralité du contenu de ce document
Mirolin Industries Corp
60 Shorncliffe Road, Toronto, ON M8Z 5K1
T 416 231 5790 800 MIROLIN (647 6546)
F 416 231 0929 800 463 2236
Des baignoires pour la génération
actuelle et aussi la prochaine

mirolin.com
2
Merci et félicitations pour avoir choisi votre baignoire ou votre douche de marque Mirolin.
Veuillez lire et respecter le guide d'installation donnant les instructions étape par étape pour l'installation
et l'entretien de votre produit Mirolin afin que celui-ci vous assure de longues années d'utilisation
et de satisfaction.
Au cas où vous auriez besoin d'aide pour le montage ou l'installation de votre produit, si vous avez des
questions ou problèmes techniques relatifs à votre produit Mirolin , contacter le Service à la clientèle
de Mirolin au 800 MIROLIN (647-6546) et parlez à l'un de nos représentants professionnels hautement
qualifiés du Service à la clientèle.
veuillez
.
Le Service à la clientèle en direct est accessible de 8H00 à 18H00 HNE du lundi au vendredi
Appelez le Service à la clientèle de Mirolin au 800.MIROLIN (647-6546)
Écrivez par courrier électronique au Service à la clientèle de Mirolin à [email protected]
mirolin.com
Votre Centre de Ressources Mirolin convivial en ligne
Téléchargements
Entretien et garantie
Informations sur les produits
Vous pouvez télécharger la fiche technique de tous les produits ainsi que leur guide d'installation
En un tour de main, vous obtenez toute l'information détaillée sur l'entretien et la garantie de nos produits
Information détaillée sur les produits, y compris leur fiche technique, les différentes options
au choix, la liste des prix et illustrations de mode de vie contemporain
IMPORTANT
Veuillez lire attentivement les instructions complètes avant de commencer l'installation
Pour TOUTES les demandes concernant l'installation et
les produits veuillez contacter le service à la clientèle de
Mirolin au 800.MIROLIN.
Ne pas vous adresser au revendeur.

OUTILS DE BASE NÉCESSAIRES
!
!
!
!
!
!
!
!
!
Ruban à mesurer à graduations métriques
Mèche - 1/8 po (3 mm)
Perceuse électrique
Tournevis à tête à empreinte cruciforme n° 2
Marteau
Crayon
Pistolet à calfeutrer
Niveau (à bulle verticale)
Pointeau ou équivalent
Moisissure clear silicone résistant à la baignoire à
calfeutrer
Scie à métaux 32 dents par pouce, fine lame)
Boîte à onglets
Lime
Clé à molette
!
!
!
!
!
!
Clé à molette
(
3
INTRODUCTION
Ces portes ont été conçues pour faciliter le plus possible l'installation. Veuillez lire entièrement ce manuel
avant d'installer votre nouvelle porte de douche.
Service Clientèle
Ne jamais utiliser de poudre ni de tampon à
récurer, ni d'outil avec arête coupante sur le
cadre métallique ou les panneaux en verre.
Pour conserver à votre porte son aspect
de neuf, il vous suffit de la nettoyer de
temps en temps à l'aide d'un détergent ou
d'un produit de nettoyage liquide doux,
comme un produit de nettoyage de vitres.
Commencez par vous familiariser avec les composants à l'aide des vues éclatées aux pages 3 ainsi que des descriptions
ci-dessous. Les articles B-12 à B-19 se trouvent dans le sachet de quincaillerie. Disposer les composants selon la vue
éclatée pour vous assurer que vous avez bien toutes les pièces. Il est essentiel de planifier pour réussir l'assemblage du
premier coup.
Veuillez noter le code de date à 6 chiffres indiqué sur le carton. N° de série : ______________________
Veuillez spécifier le numéro de série, le numéro de pièce, le motif du verre et la couleur de la porte lorsque vous passez
une commande de pièces.
Liste des pièces
B1
B2
B3
B4
B5
B6
B7
B8
B9
B10
B11
B12
B13
B14
B15
B16
B19
B18
B17
BDT 60
60 po Baignoire; TA6032 & Les Parois Tucson
BDT 60 - 1
BDT 60 - 6
BDT 60 - 5
BDT 60 - 4
BDT 60 - 3
BDT 60 - 2
BDT 60 - 18
BDT 60 - 11
BDT 60 - 10
BDT 60 - 9
BDT 60 - 8
BDT 60 - 7
BDT 60 - 17
BDT 60 - 16
BDT 60 - 15
BDT 60 - 14
BDT 60 - 13
BDT 60 - 12
BDT 60 - 19
ARTICLE DÉSIGNATION
APPLICATION DE PORTE
QUANTITÉ
MACHINE A VIS - N° M6x16
VIS À EMPREINTE CRUCIFORME - N° 10 x 3 PO
BLOC DE RÉGLAGE
BAGUE EN PLASTIQUE
ÉCROU DE RÉGLAGE
ROULEAUX ÉCROU
ROULEAUX SUPPORT
MONTANT MURAL
ADAPTATEUR DE MONTANT EN PLASTIQUE SANS SEMELLE FLEXIBLE
POIGNÉE DE PORTE
LINTEAU
ROULEAU DIRECTEURS
PORTE STOP GUIDE
GUIDE DE SUIVI DE LA PORTE
SEUIL
VIS À EMPREINTE CRUCIFORME - N° 6 x ½ PO
VIS À EMPREINTE CRUCIFORME - N° 6 x 1 PO
PANNEAU INTÉRIEUR
PANNEAU EXTÉRIEUR
2
2
1
1
2
1
4
4
3
1
6
6
8
8
6
8
4
4
6

B3
B4
B8
B7
B5
B6
B-15
B -11
B-2
B1
B13
B10
B9B
B9C
B9A
GAUCHE - GUIDE DE SUIVI DE LA PORTE
B-2
B14
B1
B-12
B -19
B17
B18
B16
MONTANT MURAL
ADAPTATEUR DE MONTANT
EN PLASTIQUE SANS
SEMELLE FLEXIBLE
ADAPTATEUR DE MONTANT
EN PLASTIQUE SANS
SEMELLE FLEXIBLE
POIGNÉE
DE PORTE
LINTEAU
ROULEAU DIRECTEURS
PORTE STOP GUIDE
DROIT -
GUIDE DE SUIVI DE LA PORTE
CENTRE -
GUIDE DE SUIVI DE LA PORTE
SEUIL
BLOC
DE RÉGLAGE
VIS À EMPREINTE CRUCIFORME -
N° 10 x 3 PO
VIS À EMPREINTE
CRUCIFORME -
N° 6 x ½ PO
MACHINE A VIS - N° M6x16
Philips à tête cylindrique
VIS À EMPREINTE
CRUCIFORME -
N° 6 x 1 PO
MONTANT MURAL
BAGUE EN PLASTIQUE
ROULEAUX
SUPPORT
ROULEAUX
ÉCROU
ÉCROU DE RÉGLAGE
VUE ÉCLATÉE
4
PANNEAU
INTÉRIEUR
PANNEAU
EXTÉRIEUR

ÉTAPE 6 : Insérer les guides d'alignement (B9)
dans le seuil (B10).
ÉTAPE 5 : Pré percer des trous dans les montants
en plastique (B2) à l'aide d'une perceuse avec
mèche de 1/8 po et les visser au mur avec les vis
à tête fraisée bombée No 6 x 1 po (B15).
ÉTAPE 4 : Vérifier que le montant mural en
plastique (B2) est d'aplomb avec le niveau.
ADAPTATEUR EN
PLASTIQUE
MONTANT MURAL
ÉTAPE 1 : Retirer le couvercle de la boîte. Ôter
l'emballage et contrôler soigneusement tous les
composants de la porte avant l'installation. Vérifier
que tous les éléments de fixation sont bien dans
l'emballage.
ÉTAPE 2 : Marquer les montants en plastique (B2)
en faisant correspondre les marques avec les trous
dans le montant mural (B1). Insérer et aligner les
blocs avec les emplacements marqués.
5
½ ”
GAP
ÉTAPE 3 : Installer les montants en plastique (B2)
à 1/2 pouce à l'intérieur par rapport au rebord de
la bande.

ÉTAPE 12: S'assurer que le montant mural (B1)
repose bien sur le petit rebord du seuil (B10) comme
le montre la figure.
ÉTAPE 10: S'assurer que les trous pré percés dans
les montants en aluminium (B1) sont alignés avec
les blocs de réglage (B11).
ÉTAPE 9: Placer les montants muraux en
aluminium (B1) par-dessus les montants en
plastique (B2) et les insérer à partir de la base
vers le sommet.
ÉTAPE 7: Insérer les guides d'alignement de
portes (B9A, B9B, B9C), un à chaque extrémité
et un au centre du seuil là où les portes se
rejoignent.
6
Si le seuil est trop long, mesurer la longueur
nécessaire et couper vec une scie à métaux
1 / 8 pouce de moins que la mesure.
ÉTAPE 11: Insérer le seuil (B10) dans les
montants muraux (B1).
NOTE:
ÉTAPE 8: À l'aide d'une perceuse avec mèche de
1/8 po, percer des trous dans chaque guide. Vissez
les guides à 3 pouce place aux deux extrémités et au
centre du seuil, .
à secute le seuil
3”

ÉTAPE 17: À l'aide des écrous de rouleaux (B18),
visser les rouleaux (B7) de guidage de porte dans
les galets à rouleau (B17).
ÉTAPE 16B: Lors de l'assemblage des galets à
rouleaux (B17), s'assurer que la roulette est du
côté du rebord le plus large du galet (B17).
ÉTAPE 16 A : Insérer les vis à métaux (B14) dans
les
galets à rouleau (B17) et les serrer ensuite.
ÉTAPE 15 : Installer les quatre galets à rouleau
(B17) sur les panneaux de portes (B3 & B4) et
aligner leurs trous avec les bagues en plastique
(B16).
ÉTAPE 14 : Préparer la porte pour son installation.
Insérer les 8 bagues en plastique (B16) dans les
trous situés en haut des portes en verre.
7
Roue sur le côté large lèvre
Si le seuil est trop long, mesurer la longueur
nécessaire et couper vec une scie à métaux
1 / 8 pouce de moins que la mesure.
ÉTAPE 13 : Placer le linteau (B6) sur les montants
muraux (B1).
NOTE:

BOUCHON
ÉTAPE 23 : Insérer les bouchons recouvrant les
trous de vis des arrêts de porte (B8).
ÉTAPE 22: Fixer les arrêts de porte (B8) aux
montants muraux (B1).
ÉTAPE 21 : Fixer le montant mural (B1) au mur à
l'aide des vis No 10 x 3 po (B12).
ÉTAPE 20 : À l'aide d'une perceuse avec mèche
de 1/8 po, percer des trous pilotes à travers les
trous pré percés dans la paroi de douche.
ÉTAPE 19: S'assurer que les montants muraux (B1)
sont bien d'aplomb. Si nécessaire, les ajuster en
tournant les écrous de réglage (B19) avec un
tournevis Phillips à travers les trous dans les
montants muraux (B1).
ÉTAPE 18 : Serrer les écrous de rouleaux (B18) avec
une clé à molette.
8
NIVEAU

ÉTAPE 29: Appliquer du silicone le long du seuil à
l'extérieur de la douche d'une extrémité à l'autre.
.Le temps de séchage est de 24 heures
ÉTAPE 25: Installer les poignées de portes de façon
à ce que la poignée de porte (B5) soit située sur le
même côté que les rouleaux de guidage de portes
(B7), ce qui fait que l'une des poignées de porte sera
à l'intérieur de la douche et l'autre à l'extérieur.
ÉTAPE 24: Installer les poignées de portes (B5)
en séparant les deux rondelles transparentes de
façon à qu'une rondelle soit installée de chaque
côté de la porte à titre de protection.
9
ÉTAPE 26: Accrocher les panneau (B3)
avec les rouleaux blancs de guidage (B7) faisant
face à l'intérieur de la douche.
intérieur
Panneau intérieur
ÉTAPE 27: Accrocher les panneau extérieur (B4)
avec les rouleaux blancs de guidage (B7) faisant
face pour la porte de devant.
Panneau extérieur
ÉTAPE 28 : Appliquer du silicone à de la
cabine de douche de la base au sommet des
montants muraux (B1).
l'extérieur

10
?
?
?
SI VOUS RENCONTREZ UN PROBLÈME – LISEZ D'ABORD NOTRE FOIRE AUX QUESTIONS:
Q. Après que mon installation soit terminée, la porte ne coulisse pas très bien.
R. Pour que la porte à deux panneaux coulisse correctement le long du linteau, les montants
muraux doivent être strictement verticaux et le seuil de niveau.
Q. Après que j'ai terminé mon installation, la porte colle trop au seuil et ne coulisse pas facilement.
R. Décrocher les panneaux de porte du linteau et examiner la position des rouleaux de guidage.
facilement.
Les régler en conséquence de façon à soulever les panneaux suffisamment afin qu'ils glissent
Toujours un problème impossible à résoudre?
Veuillez appeler EN PREMIER LIEU le service d'assistance technique de
Visitez le site www.mirolin.com et consultez la rubrique FAQ pour y trouver
Mirolin Technical pour parler directement à un représentant : 1-800-MIROLIN
une liste complète de conseils de dépannage
La société se réserve le droit de changer les modèles et les spécifications sans préavis.
ÉTAPE 30 : Installation de la porte terminée. S'il
existe des fuites à la porte, s'assurer que celle-ci
a été étanchéisée avec du m
comme il est prescrit dans le manuel
d'installation.
oisissure clear silicone
résistant
27 Aug. 2014
