INSTALLATION INSTRUCTIONS
Read all instructions
carefully
before proceeding
Copyright Mirolin Industries corp., 2011
Copyright includes all content included in this document
OWNER’S MANUAL
MSD SWING DOOR
SERIES
Model No.
Swing Door
Shower Enclosure
MSD24PS
MSD25PS
For ALL Installation & Product Related Inquiries
Contact Mirolin Customer Care at 800. MIROLIN
Please Do Not Contact Retailer
mirolin.com
baths for this generation and the next
Mirolin Industries Corp
60 Shorncliffe Road, Toronto, ON M8Z 5K1
T 416 231 5790 800 MIROLIN (647 6546)
F 416 231 0929 800 463 2236

Thank you and congratulations on the purchase of your Mirolin bath and/or shower product.
Please read and follow the installation guide for detailed step by step instructions on how to install and
care for your Mirolin product for years of continued performance and enjoyment.
Should you require assistance with product assembly and/or installation, have any technical questions or
concerns regarding your Mirolin product, please contact Mirolin Customer Care at 800.MIROLIN(647-6546)
and speak to one of our highly trained, professional customer care representatives.
Live Customer Care is available 8am to 5pm EST Monday to Friday
Call Mirolin Customer Care at 800.MIROLIN(647-6546)
Email Mirolin Customer Care at [email protected]
mirolin.com
Your User-Friendly On-line Mirolin Resource Centre
Downloads
Downloadable product specifications and installation instructions for all products
Maintenance & Warranty
Detailed product maintenance and warranty information at your fingertips
Product Information
Detailed product information including product features, options information, list pricing and lifestyle imagery
IMPORTANT
Please Read Complete Instructions Carefully Before Proceeding with Installation
For ALL Installation and Product Related Inquiries
Contact Mirolin Customer Care at 800.MIROLIN
Please Do Not Contact Retailer
2
mirolin.com

INTRODUCTION
This Swing Door Shower Enclosure Installation Instruction Manual has been designed to make installation as
easy as possible. Please read this booklet completely prior to installing your unit.
The following are the openings for each of Swing Shower Doors.
3
MSD24PS
23 ½” - 24 ½”
597 mm - 622 mm
MSD25PS
24 ½” - 25 ½”
622 mm - 648 mm
DOOR APPLICATION
ITEM DESCRIPTION
GENERIC SHOWER & TILE WALL
REPLACEMENT PART NUMBER
MSD24PS MSD25PS
Q-TY
MSD1 WALL JAMB
MSD2 DOOR PANEL ASSEMBLY
MSD3 DOOR MAGNET
MSD4 STRIKER JAMB
MSD5 STRIKER MAGNET
MSD6 HINGE JAMB
MSD7 SILL
MSD8 BOTTOM DOOR GASKET SEAL
HANDRAIL BUILT INTO DOOR PANEL FRAME
MSD10 # 8x1" PH SCREW
MSD11 # 8x⅜" SELF TAPPING SCREW
MSD12 PLASTIC CAP
MSD13 WALL ANCHOR
MSD14 WALL JAMB CAP SEAL
Q00MSD1MSDA
Q00MSD2MSD24
Q00MSD3MSDA
Q00MSD4MSDA
Q00MSD5MSDA
Q00MSD6MSDA
Q00MSD7MSD24
Q00MSD8MSD24
Q00MSD10MSDA
Q00MSD11MSDA
Q00MSD12MSDA
Q00MSD13MSDA
Q00MSD14MSDA
Q00MSD1MSDA
Q00MSD2MSD25
Q00MSD3MSDA
Q00MSD4MSDA
Q00MSD5MSDA
Q00MSD6MSDA
Q00MSD7MSD25
Q00MSD8MSD25
Q00MSD10MSDA
Q00MSD11MSDA
Q00MSD12MSDA
Q00MSD13MSDA
Q00MSD14MSDA
2
1
1
1
1
1
1
1
6
6
6
6
6
6
6
6
1
PARTS LIST
DESCRIPTION & QUANTITY
PART NUMBER -
Q00MSDHKMSDA
MSD SERIES
HARDWARE KIT
# 8x1" PH SCREW
# 8x⅜" SELF TAPPING SCREW
PLASTIC CAP
WALL ANCHOR
6
6
6
6
6
6
6
6
Begin familiarizing yourself with all the components using the detailed (exploded) door view on page 4 and parts list
descriptions above. Arrange the components to resemble the detailed door drawing to ensure that you have all the correct
pieces. Preplanning is essential for a straight forward assembly.
Please record the date code from the carton and Serial #: ____________________.
Please specify Serial Number and Part Number when ordering replacement parts.
CUSTOMER CARE INFORMATION
Never use scouring powder, pads or sharp instruments on the metal framing or glass panels.
An occasional cleaning with a mild liquid detergent or cleaner such as a window cleaner is all that is required to
keep your enclosure looking like new.
BASIC TOOLS REQUIRED
"Measuring tape
"Drill bit - ⅛”
"Drill bit - ¼" if installed on tiled walls
"Electric drill
"Phillip’s screwdriver # 2
"Pencil
"Caulking Gun
"Clear mildew resistant silicone
"Level (with vertical bubble)
"Utility knife

SWING DOOR
MSD24PS, MSD25PS
4
MSD4
STRIKER JAMB
MSD11
# 8x3/8" SELF TAPPING SCREW
MSD1
WALL JAMB
MSD1
WALL JAMB
MSD2
DOOR PANEL
ASSEMBLY
MSD9
HANDRAIL
MSD10
# 8x1" P.H. SCREW
MSD5
STRIKER
MAGNET
MSD12
PLASTIC CAP
MSD3
DOOR MAGNET
MSD6
HINGE JAMB
MSD13
WALL
ANCHOR
MSD14
WALL JAMB
CAP SEAL
MSD8
BOTTOM DOOR GASKET SEAL
MSD7
SILL

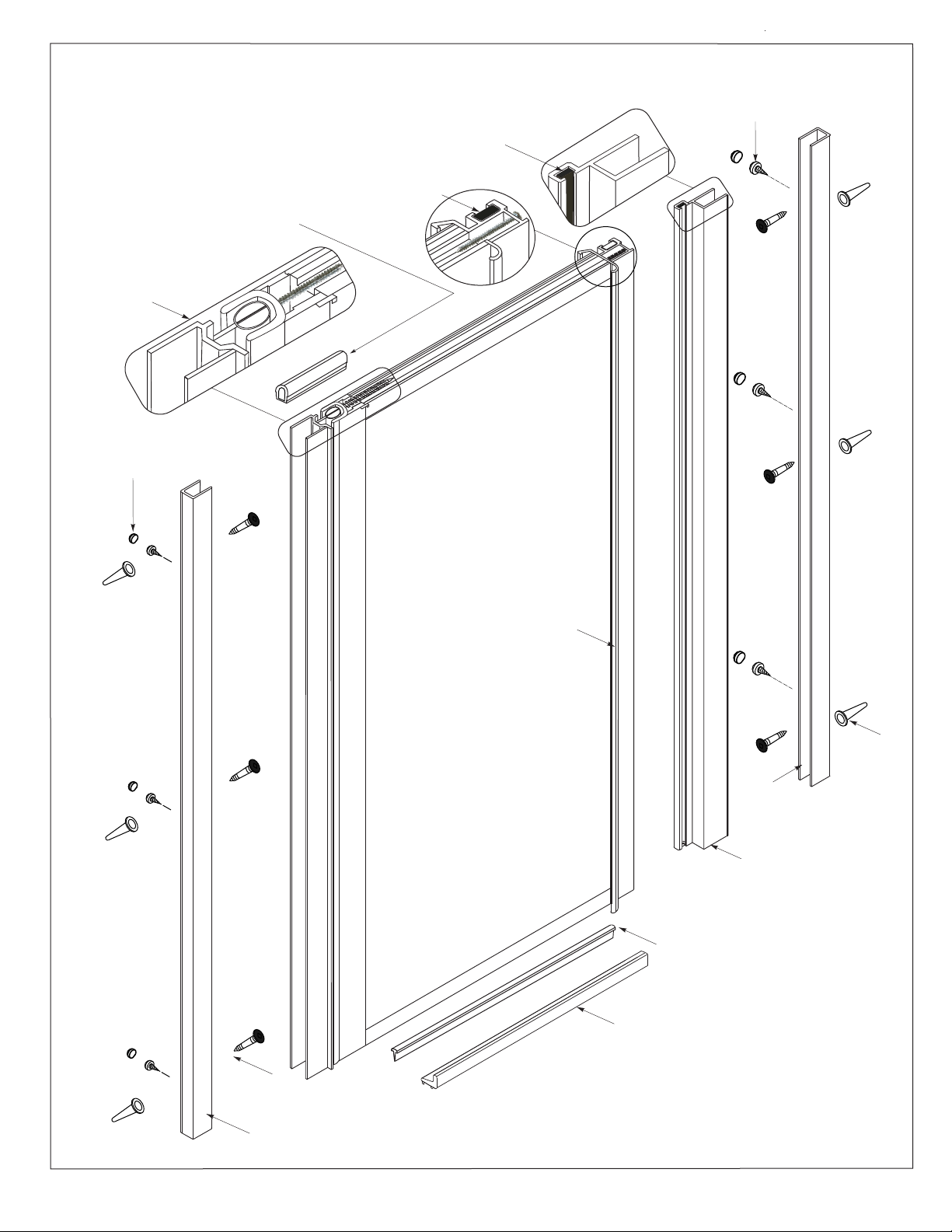

EXPLODED VIEW

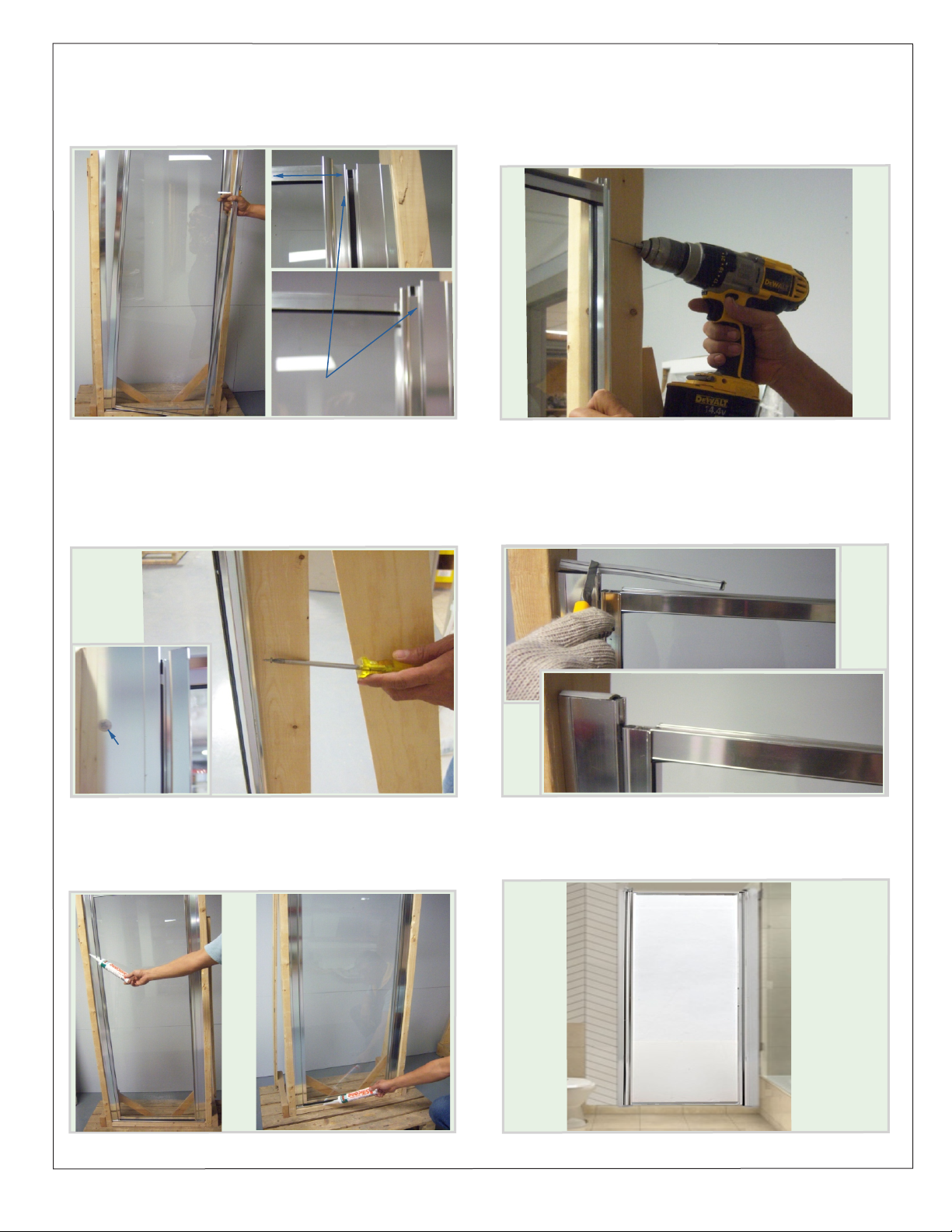

STEP 2: a) Silicone the threshold of shower prior to the
sill installation.
b) Install the Sill (MSD7) on the top of silicone threshold.
STEP 4: Screw Wall Jamb (MSD1) to the wall by
fastening three screws provided - P.H. # 8 x 1” (MSD10) at
the bottom, middle and the top. Repeat steps 3 and 4 for
the opposite side of Wall Jamb installation.
5
STEP 6: Slide the Bottom Door Gasket Seal (MSD8) into
the slot on the Door Panel Assembly (MSD2).
Cut any gasket excess with a knife.
STEP1: Remove the lid from box. Remove packaging and
inspect all door components thoroughly before
installation. Check to ensure all the hardware parts are in
the package.
STEP 3: Install Wall Jamb (MSD1) on the top of Sill
(MSD7). Plumb Wall Jamb (MSD1) with level. Drill three
holes in the wall through the pre-drilled holes at the
bottom, middle and top of Wall Jamb (MSD1).
Note: In tile walls, drill with 1/4” drill bit and insert the wall
anchors (MSD12) provided. In fiberglass, drill with 1/8”
drill bit. Discard the wall anchors.
STEP5: The door swing will be determined at this step
by the installation of the Striker Jamb (MSD4).
Install the Striker Jamb (MSD4) into the required Wall
Jamb (MSD1- left or right side).
NOTE: Do not screw the
Striker to the Wall Jamb
at this step.
Leave room for door width
adjustment by the hinge
jamb and striker set up.

02 Nov. 2017
6
STEP8: When all final adjustments are made to the door
swing, drill three holes into the Striker and Hinge Jambs
(MSD4, MSD6) through the pre-drilled holes in the Wall
Jambs (MSD1 left / right) using a 1/8” drill bit.
STEP 12: Finished Door Installation. If the door leaks
make sure that it was sealed with clear mildew resistant
silicone as specified in Step 11.
We want you to be completely satisfied with our products and service. If you have any comments or suggestions, please call 1-800-MIROLIN toll free.
The company reserves the right to change models and specifications without notice.
STEP 10: Align the Wall Jamb Cap Seal (MSD14),
provided in the hardware package, at the top of Hinge
Jamb (MSD6) and Striker Jamb (MSD4).
Cut the Wall Jamb Cap Seal to the required length and
insert into the top of jambs.
STEP 7: Slide the Hinge Jamb (MSD6) of Door Panel
Assembly (MSD2) into the Wall Jamb (MSD1 - left or
right). Adjust the Door Panel Assembly (MSD2) between
the Hinge Jamb (MSD6) and Striker (MSD4) to eliminate
gap.
STEP 9: Insert the # 8 - 3/8” P.H. Screw (MSD11) into the
pre-drilled hole of Striker or Hinge Jambs (MSD4, MSD6)
and tighten by screwdriver. Snap the Plastic Cap (MSD
12) over the screw to cover assembly. Repeat steps 8 and
9 for the opposite side of Door Panel (MSD2) installation.
GAP ADJUSTMENT
STEP11:Apply clear mildew resistant silicone
caulking on the outside of the shower from the top to
bottom of the Wall Jambs (MSD1) and across the Bottom
Sill (MSD7) from wall to wall. Cure time is approximately
24 hours.
PLASTIC CAP

DIRECTIVES D'INSTALLATION
Lire les directives
attentivement avant de
commencer
MANUEL
D'UTILISATION
SÉRIE MSD
MODÉLE N°
Pour TOUTES les demandes concernant
l'installation et les produits veuillez contacter
le service à la clientèle de Mirolin au 800. MIROLIN
Ne pas vous adresser au revendeur
Copyright Mirolin Industries Corp., 2011
Le Copyright s'applique à l'intégralité du contenu de ce document
Cabine de douche
à porte pivotante
mirolin.com
Mirolin Industries Corp
60 Shorncliffe Road, Toronto, ON M8Z 5K1
T 416 231 5790 800 MIROLIN (647 6546)
F 416 231 0929 800 463 2236
Des baignoires pour la génération
actuelle et aussi la prochaine
MSD24PS
MSD25PS

2
Merci et félicitations pour avoir choisi votre baignoire ou votre douche de marque Mirolin.
Veuillez lire et respecter le guide d'installation donnant les instructions étape par étape pour l'installation
et l'entretien de votre produit Mirolin afin que celui-ci vous assure de longues années d'utilisation
et de satisfaction.
Au cas où vous auriez besoin d'aide pour le montage ou l'installation de votre produit, si vous avez des
questions ou problèmes techniques relatifs à votre produit Mirolin , veuillez contacter le Service à la clientèle
de Mirolin au 800. MIROLIN (647-6546) et parlez à l'un de nos représentants professionnels hautement
qualifiés du Service à la clientèle.
Le Service à la clientèle en direct est accessible de 8H00 à 17H00 HNE du lundi au vendredi
Appelez le Service à la clientèle de Mirolin au 800.MIROLIN (647-6546)
Écrivez par courrier électronique au Service à la clientèle de Mirolin à [email protected]
mirolin.com
Votre Centre de Ressources Mirolin convivial en ligne
Téléchargements
Vous pouvez télécharger la fiche technique de tous les produits ainsi que leur guide d'installation
Entretien et garantie
En un tour de main, vous obtenez toute l'information détaillée sur l'entretien et la garantie de nos produits
Informations sur les produits
Information détaillée sur les produits, y compris leur fiche technique, les différentes options
au choix, la liste des prix et illustrations de mode de vie contemporain
IMPORTANT
Veuillez lire attentivement les instructions complètes avant de commencer l'installation
Pour TOUTES les demandes concernant l'installation et
les produits veuillez contacter le service à la clientèle de
Mirolin au 800.MIROLIN.
Ne pas vous adresser au revendeur.
mirolin.com

3
MSD24PS
23 ½ po - 24 ½ po
597 mm - 622 mm
MSD25PS
24 ½ po - 25 ½ po
622 mm - 648 mm
INSTALLATION DE PORTE
DESCRIPTION ARTICLE
DOUCHE GÉNÉRIQUE AT MURS DÉCORÉS
DE CÉRAMIQUES
MSD24PS MSD25PS
MSD1 MONTANT MURAL
MSD2 ASSEMBLAGE DU PANNEAU DE PORTE
MSD3 AIMANT DE PORTE
MSD4 MONTANT DE BUTÉE
MSD5 AIMANT DE BUTÉE
MSD6 MONTANT D’ARTICULATION
MSD7 SEUIL
MSD8 PORTE INFÉRIEURE JOINT D'ÉTANCHÉITÉ
MSD10 VIS PHILLIPS N° 8 X 1 PO
MSD11 VIS AUTOTARAUDEUSE N° 8 X3/8”
MSD12 CAPUCHON EN PLASTIQUE
MSD13 C HEVILLES MURALES
MSD14 CAPUCHON D'ÉTANCHÉITÉ DU
MONTANT MURAL
Q00MSD1MSDA
Q00MSD2MSD24
Q00MSD3MSDA
Q00MSD4MSDA
Q00MSD5MSDA
Q00MSD6MSDA
Q00MSD7MSD24
Q00MSD8MSD24
Q00MSD10MSDA
Q00MSD11MSDA
Q00MSD12MSDA
Q00MSD13MSDA
Q00MSD14MSDA
Q00MSD1MSDA
Q00MSD2MSD25
Q00MSD3MSDA
Q00MSD4MSDA
Q00MSD5MSDA
Q00MSD6MSDA
Q00MSD7MSD25
Q00MSD8MSD25
Q00MSD10MSDA
Q00MSD11MSDA
Q00MSD12MSDA
Q00MSD13MSDA
Q00MSD14MSDA
2
1
1
1
1
1
1
1
6
6
6
6
6
6
6
6
1
Liste des pièces:
6
6
6
6
INTRODUCTION
Ce manuel d'installation et d'instructions pour cabine de douche à porte a été établi de façon à rendre l'installation de pivotante
celle-ci aussi simple que possible. Veuillez lire complètement cette brochure avant d'installer votre cabine.
Voici les dimensions des ouvertures des différents modèles de portes de douches battantes.
QTÉ
o
N PIÈCE DE REMPLACEMENT
BARRE D'APPUI - CONSTRUIT EN CADRE DE PANNEAU DE PORTE
Commencez par vous familiariser avec toutes les composantes à l'aide de l'illustration détaillée
(éclatée) de la porte à la page 4 et de la liste descriptive des pièces ci-dessus. Organisez les
composantes comme dans l'illustration détaillée de la porte afin de vous assurer que vous avez toutes
les bonnes pièces. La planification est essentielle pour effectuer un bon assemblage.
Veuillez écrire la date apparaissant sur le carton ainsi que le numéro de série_________________.
Veuillez spécifier le numéro de série et le numéro de pièce lorsque vous commandez une pièce de
remplacement.
o
N PIÈCE DE QUINCAILLERIE
SÉRIE MSD
o
N PIÈCE -
Q00MSDHKMSDA
DÉSCRIPTION ET QUANTITÉ
OUTILS DE BASE NÉCESSAIRES
! Ruban à mesurer
! Mèche - 1/8 po
! Mèche - ¼ po si installée dans des murs en
carrelage
! Perceuse électrique
! Tournevis Phillips n° 2
! Crayon
! Pistolet de calfeutrage
! Silicone transparent résistant à la moisissure
! Niveau (avec bulle verticale)
!Couteau utilitaire
RENSEIGNEMENTS RELATIFS À L'ENTRETIEN
N'utilisez jamais de poudre ou tampons à récurer ou d'instruments coupants sur le cadre métallique ou les
panneaux de verre.
Un nettoyage occasionnel à l'aide d'un détergent liquide ou nettoyant doux tel qu'un nettoyant pour le verre est tout
ce qui est nécessaire pour conserver à votre douche son apparence de neuf.
VIS PHILLIPS N° 8 x1 PO
VIS AUTOTARAUDEUSE
N° 8 X3/8 PO
CAPUCHON EN PLASTIQUE
C HEVILLES MURALES

Cabine de douche à porte pivotante
MSD24PS, MSD25PS
VUE ÉCLATÉE
4
MSD4
Montant de butée
MSD11
Vis autotaraudeuse n° 8 x3/8”
MSD1
Montant mural
MSD1
Montant mural
MSD2
Assemblage du
panneau de porte
MSD9
Barre d'appui
MSD10
Vis Phillips n° 8 x 1 po
MSD5
Aimant de butée
MSD12
Capuchon en plastique
MSD3
Aimant de porte
MSD6
Montant d’articulation
MSD13
Chevilles
murales
MSD14
Capuchon d'étanchéité du montant mural
MSD8
Porte inférieure joint d'étanchéité
MSD7
Seuil

5
ÉTAPE 6 : Glisser les joint d'étanchéité de porte inférieur
(MSD8) dans la fente du panneau de porte (MSD2).
Couper le surplus de joint avec un couteau.
ÉTAPE 5 : Le sens de pivotement de la porte doit être
déterminé à cette étape en installant le montant de butée
(MSD4).
Installer le montant de butée (MSD4) sur le montant
mural voulu (MSD1 gauche ou droite).
NOTE:
Ne pas visser le montant
de butée au montant
mural à cette étape.
Laisser de l'espace pour
ajuster la largeur de la porte
pa r l e j a mbag e d e l a
charnière et le dispositif de
réglage de la gâche.
ÉTAPE 1: Retirer le couvercle de la boîte. Ôter l'emballage
et contrôler soigneusement tous les composants de la
porte avant installation. Vérifier que tous les éléments de
fixation sont bien dans l'emballage.
ÉTAPE 2: a) appliquer du silicone sur le seuil de la douche
avant l'installation du rebord.
b) installer le rebord (MSD7) sur le dessus du seuil en
silicone.
ÉTAPE 3 : Installer le montant mural (MSD1) sur le dessus
du rebord (MSD7). Mettre d'aplomb le montant mural
(MSD1) à l'aide d'un niveau. Percer trois trous dans la
paroi à travers les trous pré percés en bas, au milieu et en
haut du montant mural (MSD1).
Note : dans les parois revêtues de céramique, percer avec
une mèche de 1/4 po et insérer les chevilles murales (MSD
12) fournies Dans la fibre de verre, percer avec une mèche
de 1/8 po. Ne pas employer les chevilles murales.
ÉTAPE 4: Visser le montant mural (MSD1) à la paroi
en serrant les trois vis Phillips - No 8 x 1 po (MSD10)
fournies en bas, au milieu et en haut. Répéter les étapes
3 et 4 pour le côté opposé de l'installation des montants
muraux.

02 Nov. 2017
6
ÉTAPE 12 : Installation de la porte terminée. Si la porte
présente des fuites, s'assurer qu'elle a bien été scellée
avec du silicone transparent résistant à la moisissure
comme il est spécifié à l'étape 11.
AJUSTEMENT DE
L'INTERVALLE
ÉTAPE 11 : Appliquer un joint de calfatage de silicone
transparent résistant à la moisissure sur l'extérieur de la
douche de haut en bas des montants muraux (MSD1) et le
long du rebord inférieur (MSD7) d'un mur à l'autre. Le
temps de durcissement est de 24 heures environ.
CAPUCHON
PLASTIQUE
ÉTAPE 7 : Glisser le montant articulé (MSD6) du panneau
de porte (MSD2) dans le montant mural (MSD1 gauche
ou droite). Ajuster le panneau de porte (MSD2) entre le
montant articulé (MSD6) et le montant de butée (MSD4)
afin d'éliminer l'intervalle.
ÉTAPE 8 : Lorsque tous les réglages finals ont été
apportés au pivotement de la porte, percer trois trous
dans le montant de butée et le montant articulé (MSD4,
MSD6) à travers les trous pré percés des montants
muraux (MSD1 gauche / droite) à l'aide d'une mèche de
1/8 po.
ÉTAPE 9 : Insérer les vis Phillips No 8 - 3/8 po (MSD11)
dans les trous pré percés du montant de butée ou du
montant articulé (MSD4, MSD6) et les serrer avec un
tournevis. Insérer les capuchons en plastique (MSD12)
sur les vis pour dissimuler le montage. Répéter les étapes
8 et 9 pour l'installation du panneau de porte (MSD2) sur le
côté opposé.
ÉTAPE 15 : Aligner le capuchon d'étanchéité (MSD14) du
montant mural, fourni dans le jeu d'éléments de fixation,
au sommet du montant articulé (MSD6) et du montant de
butée (MSD4).
Couper le capuchon d'étanchéité du montant mural à la
longueur voulue et l'insérer en haut des montants.
Nous souhaitons que vous soyez entièrement satisfait de nos produits et de notre service. Si vous avez des commentaires ou des
suggestions, veuillez composer 1-800-MIROLIN sans frais.
La société se réserve le droit de changer les modèles et les spécifications sans préavis.
