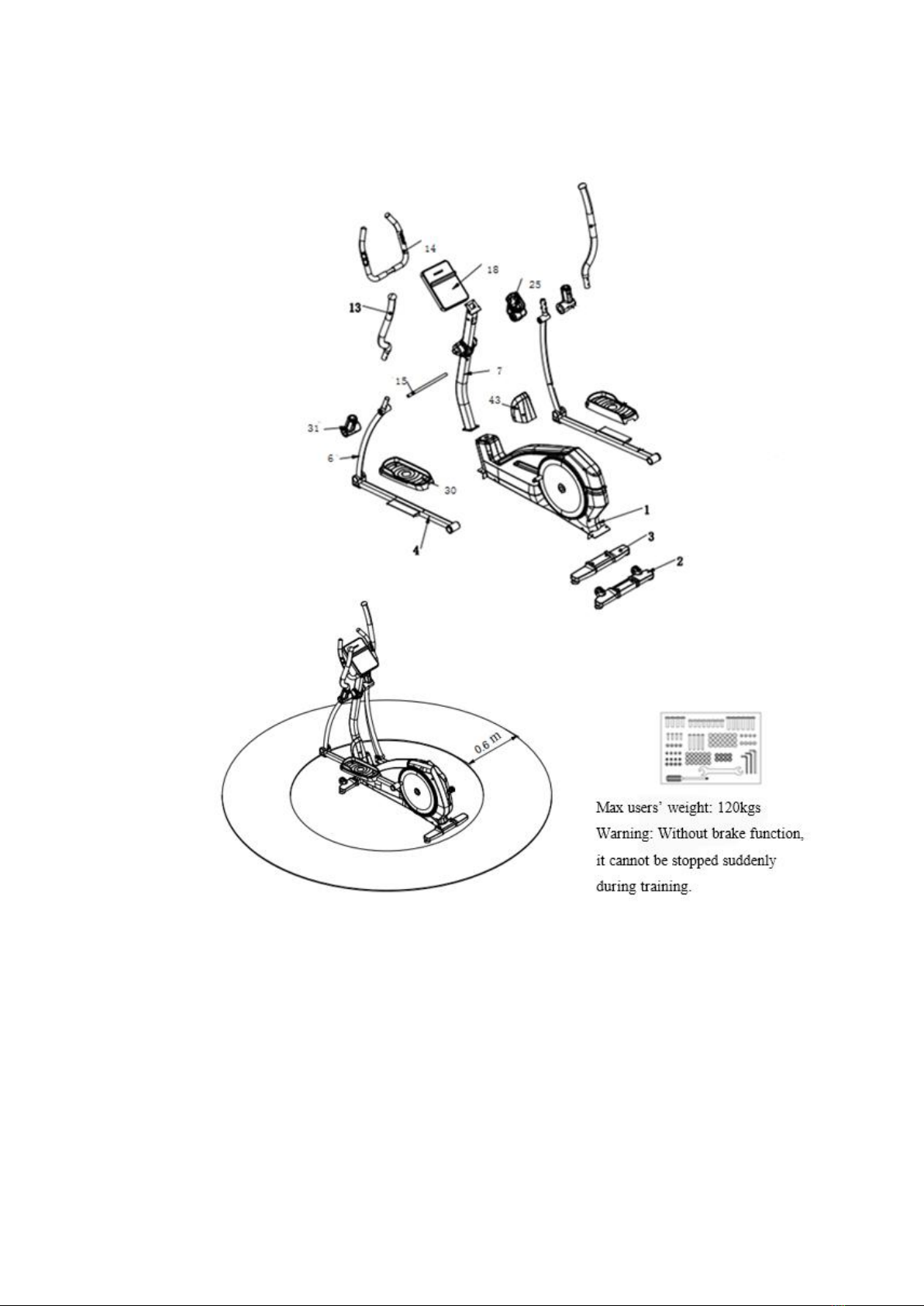

Konfiguration：

3

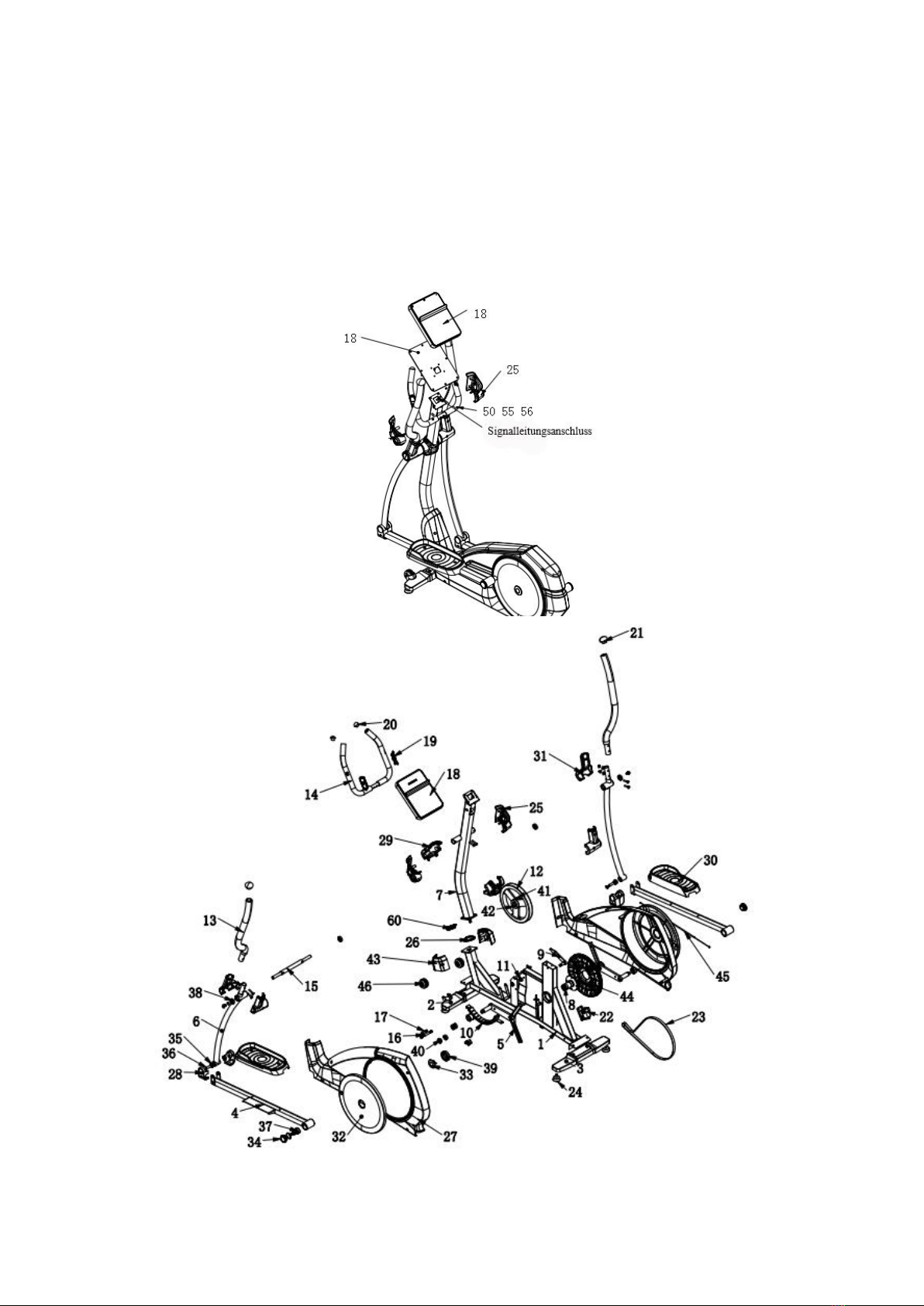

Montageschritt
1.Befestigen Sie die vordere Bodengruppe 2 und die hintere Fußgruppe 3 mit den Schrauben 47,
den Unterlegscheiben 52 und 58 und den Muttern 59 am Hauptrahmen.
2.Nehmen Sie die Steigleitung 7 heraus, verbinden Sie zuerst die Signalleitung der Steigleitung
und den Signalleitungsstecker des Hauptrahmens und verbinden Sie dann die Steigleitung und den
Hauptrahmen über die Schraube 48 mit den Unterlegscheiben 52, 58

4
3.Das Außengehäuse 43 und das Hauptrahmen-Kunststoffgehäuse wird zusammen montiert. Die
mittlere Welle 15 wird in die Steigleitung eingesetzt, und nachdem der Ausleger 6 und die Welle
15 montiert sind, sind die beiden Enden der Verriegelungsschraube 48, die Unterlegscheiben 52,
58 zu befestigen. Das Ausleger-Kunststoffelement 28 wird montiert. Am unteren Ende des Arms
wird das Pedal 30 über eine Schraube 51, eine Unterlegscheibe 53, 55 und eine Mutter 56 am
oberen Arm 4 angebracht.

5
4.Der Kurbelarm wird durch Schrauben 48, Unterlegscheiben 52, 58 an der Hauptrahmenwelle
befestigt, und dann wird die Gummikappe 34 angebracht. Die Armlehne 13 wird durch Schrauben
49, Unterlegscheiben 52, 58 und Muttern 23 am Ausleger befestigt, und das Außengehäuse 31
wird durch Schrauben befestigt.
5.Der Lenker 14 ist an der Säule durch Schrauben 49 und Unterlegscheiben 52, 58 befestigt.

6
6.Das Display und die Säule werden zusammen montiert. Der Signalkabelstecker und das Display
18 werden installiert, und das Display 18 wird zusammen durch Schrauben an die Abdeckung
montiert. Das Kunststoffteil 25 wird befestigt und die Schraube wird verriegelt, um die
Installation abzuschließen.

7
Teileliste
Nummer
Name
Spezifikation
Menge
Zeichnungs
nummer
1
Hauptrahmen
1
0100
2
Vordere Bodengruppe
1
0200
3
Fußgruppe hinten
1
0300
4
Gebogener Arm
ein Paar
0400
5
Kurbel
ein Paar
0500
6
Ausleger
ein Paar
0600
7
Steigleitung
1
0700
8
Spindel
φ40*100
1
0800
9
Spannungsbaugruppe
1
0900
10
Magnetwiderstand
Baugruppe
1
1000
11
Scheibe
φ14*4.8
1
1100
12
Hauptrad
φ280*67.5
1
1200
13
Armlehne
φ30*840
ein Paar
1400
14
Kleine Armlehne
φ25*1100
1
1500
15
Mittelachse
φ17*357
1
1600
16
Vorderachse
Φ11.5*105.2
1
1700
17
Magnetwiderstand Achse
φ11.9*52
1
1800
18
Display Baugruppe
1
19
Halter für
Herzfrequenztabletten
2
S3726

8
20
Kleine Armlehnenkappe
2
S3715
21
Große Armlehnenkappe
2
S3727
22
Motor
1
DK0168
23
Multi-V Riemen
6J*51Zoll
1
PD054
24
Einstellbarer Fuß
φ50*M10
4
S063
25
Display
Kunststoffabdeckung
ein Paar
S3684
26
Gummiauflage
1
S3685
27
Hauptgehäuse
ein Paar
S3698
28
Ausleger unter dem
Gehäuse
Zwei
Paare
S3695
29
Wellengehäuse zentrieren
ein Paar
S3696
30
Pedal
ein Paar
S3699
31
Auslegeroberteil
Zwei
Paare
S3700
32
Hauptradgehäuse
2
S3701
33
Abdeckung des
Hauptradgehäuses
2
S3702
34
Gekrümmte Armkappe
2
S3703
35
6001Lager
Φ28*Φ12*T8
4
ZC1050
36
Ausleger kleine Welle
φ12*49.8
2
1900
37
2203Lager（Konzentrisch
einstellen）
Φ40*Φ17*T16
2
ZC1051
38
6003Lager
Φ35*Φ17*T10
4
ZC1052
39
6008Lager
Φ68*Φ40*T15
2
ZC1053
40
6002Lager
Φ32*Φ15*T9
2
ZC1054

9
41
6000Lager
Φ26*Φ10*T8
1
ZC1055
42
6300Lager
Φ35*Φ10*T11
1
ZC1056
43
Oberes Gehäuse
ein Paar
S3705
44
Hauptrad
φ305
1
S3639
45
Zugleine
φ1.5*555
1
DCTSX05
46
Caster
2
S3716
47
Halbrunde
Innensechskantschraube
M8*30
4
48
Zylindrische
Sechskantschraube
M8*20
8
49
Halbrunde
Innensechskantschraube
M8*40
6
50
Zylindrische
Sechskantschraube
M5*20
4
51
Zylindrische
Sechskantschraube
M6*50
4
52
Unterlegscheibe
M8
18
53
Unterlegscheibe
M5
4
54
Unterlegscheibe
M6
4
55
Federscheibe
M6
4
56
Federscheibe
M5
4
57
Mutter
M6
4
58
Federscheibe
M8
18
59
Mutter
M8
8
60
Feder
φ3.5*11Kreis
1
TH072

10
Allgemeine Wartungshinweise：
Wir sind sehr zufrieden mit Ihrer Auswahl an echten Miweba-Fitnessgeräten. Dieses hochwertige
Produkt ist für den Heimgebrauch bestimmt und wurde gemäß der europäischen Norm EN957-1
und dem zusätzlichen Teil der Unternorm EN957 / 2-10 geprüft und zertifiziert. Bitte lesen Sie die
"Anweisungen" sorgfältig durch, bevor Sie das Gerät zusammenbauen und in Betrieb nehmen.
Bewahren Sie die Anweisungen zu Referenz- und Wartungszwecken auf.
Garantie
Für Käufer aus erster Hand gilt für hochwertige Miweba-Produkte eine einjährige Garantie auf
mögliche Material- und Prozessfehler. Beschädigte Teile und Schäden, die durch unsachgemäßen
Gebrauch dieses Produkts verursacht wurden, fallen nicht unter die Garantie. Wenn Sie einen
Anspruch geltend machen möchten, wenden Sie sich an Ihren lokalen technischen Kundendienst,
um die Reparaturarbeiten zu organisieren. Die Gewährleistungsfrist beginnt mit dem Datum der
Lieferung des Produkts. Bewahren Sie die Verkaufsbelege daher sorgfältig auf. Bitte beachten Sie,
dass ein Verkaufsbeleg vorhanden sein muss, um den Garantieanspruch bearbeiten zu können. Die
oben genannte Garantie gilt nur für Käufer aus erster Hand.
Warnung
1. Dieses Gerät ist nur für den Heimgebrauch bestimmt und führt basierend auf dem Gerätetyp
Höchstgewichtstests durch. Das maximale Benutzergewicht für jedes Produkt ist auf dem
Datenetikett angegeben, das sich auf dem Gehäuse des Geräts befindet. Miweba übernimmt
keine Verantwortung für Personen- oder Sachschäden, die durch die Verwendung dieses
Geräts oder bei der Verwendung dieses Geräts verursacht werden. Es liegt in der
Verantwortung des Eigentümers, sicherzustellen, dass alle Benutzer des Geräts alle
Warnungen und Vorsichtsmaßnahmen vollständig kennen.
2. Falsches oder übertriebenes Training kann die Gesundheit beeinträchtigen.
3. Das Herzfrequenz-Überwachungssystem ist möglicherweise nicht genau. Übermäßiges
Training kann zu schweren oder tödlichen Verletzungen führen. Wenn Sie sich unwohl fühlen,
hören Sie sofort mit dem Training auf.
4. Halten Sie Kinder und Haustiere vom Gerät fern. Lassen Sie Kinder nicht unbeaufsichtigt im
Raum mit dem Geräts.
5. Der Ellipsentrainer ist nicht mit einem Freilauf ausgestattet, sodass die beweglichen Teile
nicht sofort angehalten werden können.

11
6. Kinder können dieses Produkt nicht verwenden.
7. Unbeaufsichtigte Kinder können nicht gereinigt und gewartet werden.
Die allgemeine Wartung liegt in der alleinigen Verantwortung des Eigentümers und um
sicherzustellen, dass die Leistung der Maschine unverzichtbar ist, erlischt die Garantie, wenn
keine allgemeine Wartung durchgeführt wird.
1. Stellen Sie sicher, dass sich das Gerät auf einer ebenen Fläche befindet,) und ausreichend
Platz um das Gerät herum vorhanden ist( mindestens 0,6 m für Fahrräder, Ellipsentrainer und
Rudergeräte, 2,0 m für Laufbänder.
2. Das Gerät ist zur Verwendung in Innenräumen und zur Lagerung vorgesehen. Lagern Sie das
Gerät nicht in feuchter und staubiger Umgebung, im Freien, in einem Schuppen, in einem
Nebengebäude, in einer Garage oder in einem überdachten offenen Raum.
3. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
4. Beginnen Sie mit dem Training erst, nachdem das Produkt zusammengebaut, eingestellt und
überprüft wurde.
5. Befolgen Sie die Montageanweisungsschritte sorgfältig.
6. Montage nur mit den richtigen Werkzeugen und Originalteilen von Miweba。
7. Dieses Gerät ist nicht für hochpräzise Anwendungen geeignet (nur HB und HC).
Allgemeine Vorsichtsmaßnahmen
1. Falsches oder übermäßiges Training kann zu gesundheitlichen Problemen oder Verletzungen
führen.
2. Fragen Sie vor Beginn eines Trainingsprogramms einen Arzt um Rat.
3. Wenn der Benutzer Schwindel, Übelkeit, Brustschmerzen oder andere abnormale Symptome
hat, brechen Sie das Training sofort ab. Sofort einen Arzt aufsuchen.
4. Das maximale Benutzergewicht entnehmen Sie bitte der Datenidentifikation auf dem
Hauptteil.
5. Halten Sie Kinder und Haustiere vom Gerät fern. Lassen Sie Kinder nicht unbeaufsichtigt im
Raum mit der Maschine.

12
6. Dieses Produkt ist für Erwachsene zur körperlichen Betätigung bestimmt. Dieses Produkt ist
nicht für Personen unter 14 Jahren geeignet.
7. Personen mit Behinderungen dürfen das Gerät nicht ohne die Unterstützung von
qualifiziertem Personal benutzen.
8. Lassen Sie nicht zu, dass mehrere Personen das Gerät gleichzeitig benutzen.
9. Verwenden Sie die Maschine nur für den bestimmungsgemäßen Gebrauch. Verwenden Sie
kein Zubehör, das nicht vom Hersteller empfohlen wird.
10. Betreiben Sie das Gerät nicht, wenn das Gerät nicht ordnungsgemäß funktioniert.
Umwelt
1. Vergewissern Sie sich, dass Sie potenzielle Gefahren erkennen, z. B. die potenziellen
Gefahren beweglicher Teile während des Trainings.
2. Tragen Sie immer geeignete Sportbekleidung und Turnschuhe. Trainieren Sie nicht ohne
Schuhe.
3. Stellen Sie sicher, dass die Lücke für die Nutzung der Fitnessgeräte ausreicht.
4. Stellen Sie sicher, dass keine Körperflüssigkeiten und kein Schweiß in das Gerät gelangen
und wischen Sie übermäßigen Schweiß mit einem feuchten Tuch ab, wenn Sie es nicht mehr
benutzen.
5. Stellen Sie keine scharfen Gegenstände in die Nähe des Geräts.
6. Das Gerät ist nur für den privaten Gebrauch konzipiert und hergestellt. Die Garantie und die
Haftung des Herstellers umfassen nicht den Produktverlust aufgrund kommerzieller,
halbkommerzieller oder persönlicher Schulungszwecke. Wenn Sie das Gerät auf diese Weise
verwenden, erlischt die Garantie.
Sicherheitskontrolle vor jedem Gebrauch
1. Ziehen Sie alle einstellbaren Teile fest, um plötzliche Bewegungen während des Trainings zu
vermeiden.
2. Achten Sie beim Anheben oder Absenken des Geräts auf Teile, die nicht fixiert sind oder sich

13
bewegen.
3. Überprüfen Sie regelmäßig die Beschädigungen und den Verschleiß des Geräts, um die
Sicherheit des Geräts zu gewährleisten.
4. Das Gerät ist nur für den Heimgebrauch bestimmt. Bitte führen Sie vor jedem Gebrauch einen
Sicherheitstest durch.
Aufwärmen
1. Wärmen Sie sich vor dem Training auf und bereiten Sie Ihren Körper auf das Training vor,
das Sie durchführen möchten. Die erste Phase des Aufwärmens besteht darin, die
Herzfrequenz zu erhöhen und das Blut in den Körper zu pumpen.
2. Bereiten Sie sich mit einer Aktivität von fünf bis zehn Minuten auf das Training mit den
Muskeln vor, die Sie während des Trainings verwenden möchten, und treten Sie dann in die
statische Dehnungsphase ein.
3. Jede Dehnung dauert ungefähr 30 Sekunden. Verletzen Sie sich nicht beim Dehnen, nur um sich
beim Dehnen der Muskeln wohl zu fühlen. Wenn die Muskeln angespannt sind oder alte
Verletzungen aufweisen, werden die betroffenen Muskeln während des Aufwärmvorgangs
konzentriert und gedehnt. Machen sie keine plötzlichen Bewegungen beim Aufwärnen.
Abkühlen
1. Kühlen Sie sich ab nach dem Training. Der kalte Körper senkt die Herzfrequenz allmählich
auf das Niveau der Ruhe.
2. Um sich abzukühlen, machen Sie bitte die ausgewählte Übung mit niedriger Intensität.
Anschließend sollte statisch gedehnt werden, genau wie beim Aufwärmen.

14
Display-Betriebsanweisung

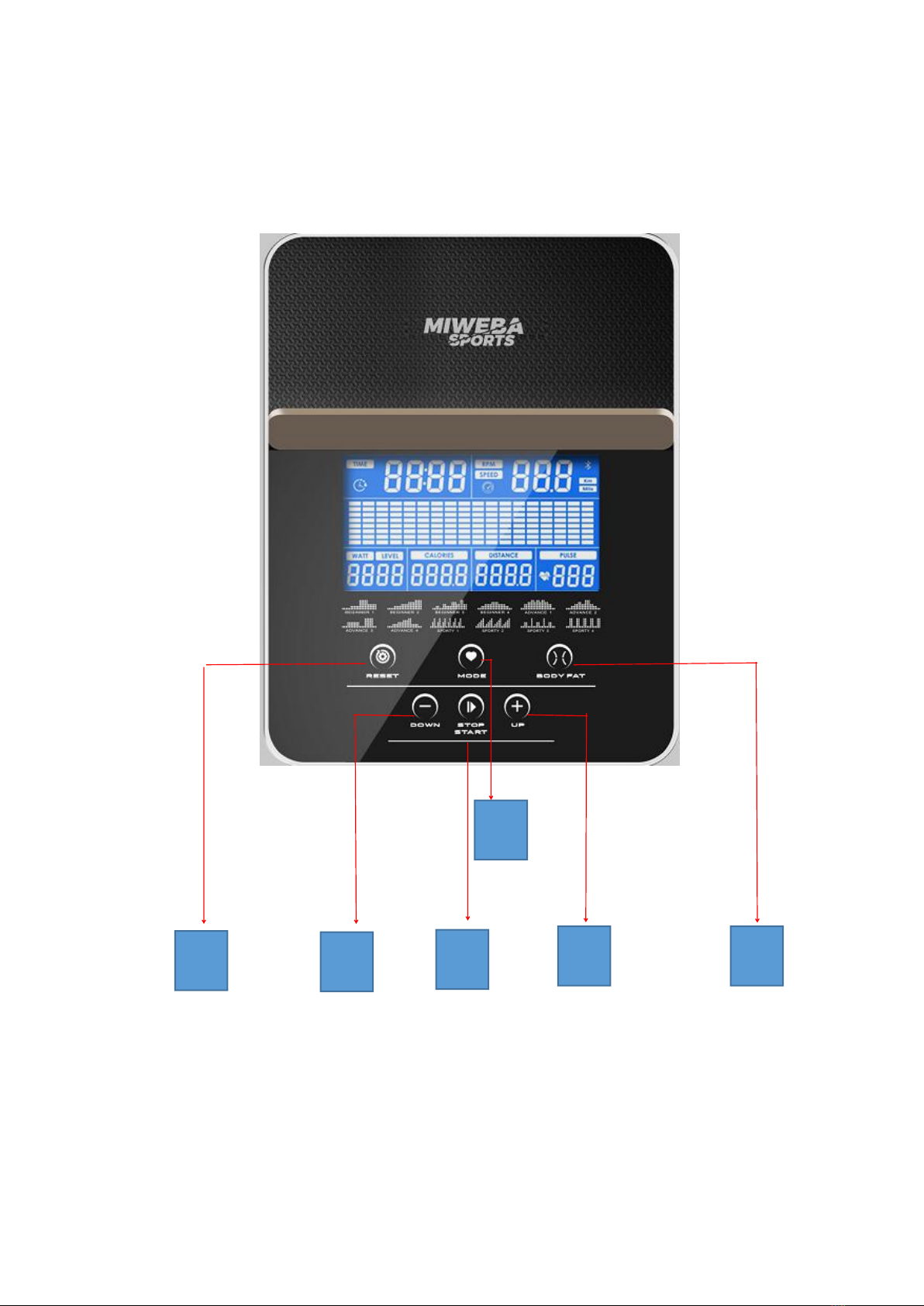

I.Schaltflächensymbole
1.RESET(Zurücksetzen) 2.DOWN(Runter) 3. START/STOP(Start / Stopp)
4.MODE(Modus) 5.UP(Hoch) 6.BODY FAT(Körperfett)
1
2
3
5
6
4

15
II. Tastenfunktion
1. Reset (Zurücksetzen)
Halten Sie die RESET-Taste 5 Sekunden lang gedrückt, um alle Parameter auf Null
zurückzusetzen. Drücken Sie während der Parametereinstellung die RESET-Taste, um zur
vorherigen Seite zurückzukehren.
2. UP+/-DOWN （Hoch/ Runter）
Erhöhen oder verringern Sie den eingestellten Parameterwert, wenn Sie ZEIT,
ENTFERNUNG, KALORIEN einstellen.
Drücken Sie während des Betriebs die Hoch- / Runtertaste, um den Widerstandswert zu
erhöhen oder zu verringern.
3. START/STOP （Start /Stopp）
Nach Drücken der Start / Stopp-Taste im Standby-Modus oder nach Auswahl von MODE
wird das Maschinensystem gestartet.
Drücken Sie bei laufender Maschine die START / STOP-Taste und die Maschine wechselt in
den Pausenzustand.
4. MODE（Modus）
Drücken Sie diese Taste, um den PROGRAMMIERMODUS auszuwählen. (Fester
Programmmodus) ist MANUAL (manueller Modus), P01-P10 (fester Modus), U01-U02
(benutzerdefinierter Modus), h01-h03 (Herzfrequenz-Steuermodus), CONSTANT WATTS
(Wattkontrollmodus).
5. BODY FAT（Körperfett）
Drücken Sie diese Taste während des Herzfrequenzerkennungsvorgangs, um die BODY
FAT-Funktion zu starten. Drücken Sie die Taste erneut, um diesen Modus zu verlassen.
Während des Trainings kann der Benutzer jederzeit die BODY FAT-Taste drücken. Nach dem
Drücken muss der Benutzer den Herzfrequenzsensorgriff mit beiden Händen halten. Starten
Sie den Funktionstest.

16
III. Bewegungsstatusanzeige
1. TIME（Zeit）
Zählbereich der Zeitanzeige: 0: 00-99: 59 ( Minuten: Sekunden). Countdown-Modus für die
Laufzeit, setzen Sie den Countdown-Modus für den Zeitwert auf Null.
2. DISTANCE（Entfernung）
Entfernungsanzeigebereich: 0.0-99.9. Wenn der Entfernungslauf-modus für die Strecke
eingestellt ist, wird der eingestellte Wert für die Strecke bis auf Null heruntergezählt.
3. CALORIE（Kalorien）
Kalorienanzeigebereich: 0,0 ~ 9999. Wenn der Kalorien-Countdown-Modus ausgeführt wird,
wird der eingestellte Kalorien-Countdown-Modus auf Null zurückgezählt.
4. SPEED（Geschwindigkeit）
Geschwindigkeitsanzeigebereich: 0,0 bis 99,9 km / h 。
5. LEVEL（Widerstandsstufe）
Die Mindestwiderstandsstufe beträgt 1. Die maximale Widerstandsstufe beträgt 32.
6. PULSE(Herzschlag)
Anzeigebereich: 40 ~ 220. Wenn das Herzschlagsignal während des Trainings nicht erkannt
wird, zeigt das PULS-Fenster 0 an.
7. WATT (Watt)
Zeigt den Leistungswert während des Betriebs an
IV．OPERATION(Bedienung）
1.Beginnen Sie das Training, treten Sie mit beiden Füßen auf das Maschinenpedal und drücken
Sie die Funktionsparameter START / STOP, dann werden die ZEIT, GESCHWINDIGKEIT,
ENTFERNUNG, KALORIEN Parameter von Null gezählt.
2.Wenn der Benutzer die gewünschten Werte für ZEIT, ENTFERNUNG und KALORIEN
einstellen möchte, können diese vor dem Starten der Maschine durch Drücken von START / STOP
eingestellt werden. Einstellverfahren: Drücken Sie MODE (Modustaste), um die einzustellenden
Funktionen auszuwählen, und der ausgewählte Funktionswert blinkt. Drücken Sie zu diesem

17
Zeitpunkt auf UP +/- DOWN (Hoch / Runter), um den gewünschten Wert einzustellen.
3.Drücken Sie nach dem Einstellen der Werte die START / STOP-Taste, um die Maschine zu
starten und mit dem Treten zu beginnen. Der eingestellte Funktionsparameterwert beginnt
herunterzuzählen. Die Maschine stoppt automatisch, bis der Parameterwert wieder auf Null ist.
Bemerkungen:
Das Maschinensystem verfügt über eine Schlaffunktion.Wenn das
Geschwindigkeitserkennungssignal nach etwa vier Minuten nicht erkannt wird, wird das Display
in den Ruhemodus versetzt. Drücken Sie eine beliebige Taste oder ein beliebiges Pedal, um das
Display zu aktivieren.
Jede Maschine ist mit einem Netzteil ausgestattet. Das Gerät wird nicht angezeigt. Vergewissern
Sie sich, dass das Netzteil in Ordnung ist.

1
M C 400
IWEA

USER MANUAL

2
Configuration:
