mobirolo JAZZ 22 FX User manual

Code JAZZ.001 Rev 10 Edition 11/2011
le scale che arredano
Mod. JAZZ 22 FX -Mod. JAZZ 25 FX
Mod. JAZZ 22 SC -Mod. JAZZ 25 SC
ISTRUZIONI DI MONTAGGIO
ASSEMBLY ISTRUCTIONS
NOTICE DE MONTAGE
MONTAGEANLEITUNGEN
INSTRUCCIONES DE MONTAJE

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail]
- 2 - JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
INDICE
Struttura manuale .............................................. Pag.5
PARTE 1. ............................................................... Pag.6
Componenti in legno JAZZ 22 - JAZZ 25 ........ “ 6
Componenti JAZZ 22 - JAZZ 25 ........................ “ 7
PARTE 2. ............................................................... Pag.10
Rilievo altezza utile ............................................. “ 10
Impostazione JAZZ 22 - JAZZ 25 ..................... “ 12
Larghezze disponibili e misure variabili ........... “ 18
Calcolo della pedata ........................................... “ 18
Calcolo della alzata ............................................ “ 19
Montaggio e regolazione pedata ....................... “ 28
Tracciatura ........................................................... “. 30
Preparazione colonne e gradini mod. “FX” ....... “ 32
Preparazione colonne e gradini mod. “SC” ...... “ 34
Montaggio gradini ............................................... “ 36
Montaggio pilastro e/o mensola ........................ “ 50
Verifica e montaggio colonne supplementari .. “ 54
Montaggio corrimano mod. “FX” ........................ “ 56
Montaggio corrimano mod. “SC” ....................... “ 58
Montaggio cavi ringhiera solo mod. “FX” .......... “ 62
Completamento e verifiche ................................ “ 64
Montaggio balaustra mod. “FX” ......................... “ 70
Montaggio balaustra mod. “SC”......................... “ 71
Montaggio ringhiera esterna mod. “FX” ............ “ 72
Montaggio ringhiera esterna mod. “SC” ........... “ 73
Contents
Structure of this manual ................................................. Page 5
PART 1. .............................................................. Page 6
JAZZ 22 - JAZZ 25 wooden components............ “ 6
JAZZ 22 - JAZZ 25 Components........................... “ 7
PART 2. .............................................................. Page 10
Measuring useful height............................................... “ 10
JAZZ 22 - JAZZ 25 configuration........................ “ 13
Available width and adjustable sizes............... “ 13
Calculating the tread ............................................. “ 20
Calculating the rise .............................................. “ 21
Assembling and adjustment the tread “ 28
Tracing ............................................................ “ 31
Preparing the columns and steps of the “FX” mod.........“ 33
Preparing the columns and steps of the “SC” mod........“ 35
Assembling the steps ................................................. “ 36
Assembling the pillar and/or bracket........................... “ 50
Checking and assembling the additional columns ......“ 55
Assembling the handrail of the “FX” mod....................... “ 56
Assembling the handrail of the “SC” mod...................... “ 58
Assembling the handrail cables of the “FX” mod only....“ 63
Completion and checks ................................... “ 64
Assembling the balustrade of the “FX” mod ................... “ 70
Assembling the balustrade of the “SC” mod...................“ 71
Assembling the external banister of the “FX” mod..........“ 72
Assembling the external banister of the SC” mod.......... “ 73
SOMMAIRE
Structure du manuel Pag. 5
PARTIE 1.Pag. 6
Composants en bois JAZZ 22 - JAZZ 25 “ 6
Composants JAZZ 22 - JAZZ 25 “ 7
PARTIE 2.Pag. 10
Mesure de la hauteur utile “ 10
Configuration JAZZ 22 - JAZZ 25 “ 14
Largeurs disponibles et mesures variables “ 14
Calcul du giron “ 22
Calcul de la hauteur de marche “. 23
Montage et d’ajustament giron “. 28
Tracé “. 31
Préparation des colonnes et des marches mod. “FX” “ 33
Préparation des colonnes et des marches mod. “SC” “ 35
Montage des marches “ 36
Montage du mât et/ou de la console de fixation au mur “ 51
Contrôle et montage des colonnes supplémentaires “ 55
Montage de la main courante mod. “FX” “ 57
Montage de la main courante mod. “SC” “ 59
Montage des câbles de la rampe uniquement mod. “FX” “ 63
Complément et contrôles “ 64
Montage de la balustrade mod. “FX” “ 70
Montage de la balustrade mod. “SC” “ 71
Montage de la rampe externe mod. “FX” “ 72
Montage de la rampe externe mod. “SC” “ 73

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail] - 3 -
JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
INHALT
Aufbau des Handbuchs ....................................................... S. 5
TEIL 1.................................................................................... S. 6
Bauteile JAZZ 22 - JAZZ 25 .............................................. “ 6
Bauteile JAZZ 22 - JAZZ 25 ................................................ “ 7
TEIL 2.................................................................................... S. 10
Messung der Nutzhöhe ........................................................ “ 10
Einstellung JAZZ 22 - JAZZ 25......................... ................ “ 15
Verfügbare Breiten und veränderliche Größen ................... “ 15
Berechnung des Auftritts ...................................................... “ 24
Berechnung der Tritthöhe .................................................... “ 25
Einbau und Anpassung Lauffläche ..................................... 28
Markierung ............................................................................ “. 31
Vorbereitung der Geländerstangen und Stufen Mod. “FX” .. “ 33
Vorbereitung der Geländerstangen und Stufen Mod. “SC”.. “ 35
Montage der Stufen .............................................................. “ 36
Montage von Pfosten und/oder Stütze ................................. “ 51
Kontrolle und Montage der zusätzlichen Geländerstangen “ 55
Montage des Handlaufs Mod. “FX” ...................................... “ 57
Montage des Handlaufs Mod.“SC” ...................................... “ 59
Montage des Seilsystems, nur Mod.“FX” ............................ “ 63
Vervollständigung und Kontrollen ........................................ “ 64
Montage der Brüstung Mod. “FX” ......................................... “ 70
Montage der Brüstung Mod. “SC” ....................................... “ 71
Montage des Außengeländers Mod. “FX” ............................ “ 72
Montage des Außengeländers Mod. “SC” ........................... “ 73
ÍNDICE
Estructura del manual................................................... Pag. 5
PARTE 1. ........................................................................ Pag. 6
Componentes de madera JAZZ 22 - JAZZ 25 “ 6
Componentes JAZZ 22 - JAZZ 25............................... “ 7
PARTE 2. ........................................................................ Pag. 10
Determinación de la altura útil ..................................... “ 10
Colocación de las JAZZ 22 - JAZZ 25 ...................... “ 16
Anchuras disponibles y medidas variables “ 16
Cálculo de la huella ...................................................... “ 26
Cálculo de la contrahuella ............................................ “ 27
TMontaje y el ajuste la hauella ..................................... “. 28
Trazado .......................................................................... “. 31
Preparación de columnas y escalones mod. “FX” ..... “ 33
Preparación de columnas y escalones mod. “SC” .... “ 35
Montaje de los escalones ............................................. “ 36
Montaje del pilar y/o la ménsula ................................... “ 51
Comprobación y montaje de columnas suplementarias “ 55
Montaje del pasamanos mod. “FX” ............................ “ 57
Montaje del pasamanos mod. “SC” ............................ “ 59
Montaje de los cables de la barandilla sólo mod. “FX” “ 63
Finalización y verificaciones ......................................... “ 64
Montaje balaustrada mod. “FX” ................................... “ 70
Montaje balaustrada mod. “SC” ................................... “ 71
Montaje barandilla externa mod. “FX” ......................... “ 72
Montaje barandilla externa mod. “SC” .......................... “ 73

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail]
- 4 - JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail] - 5 -
JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
STRUTTURA DEL MANUALE
Le presenti istruzioni di montaggio riguardano i due modelli di scale JAZZ 22 - JAZZ 25 differenziati dalla sigla “FX”
e“SC” e suddivise in due parti:
Per modello “FX” si intende una tipologia di scala in cui la ringhiera è caratterizzata dalla presenza di cavi flessibili
per tutto il suo sviluppo.
Per modello “SC”si intende una tipologia di scala con ringhiera semplice.
STRUCTURE OF THE MANUAL
The present assembly instructions relate to the two JAZZ 22 - JAZZ 25 staircase models - which are differentiated by
the “FX” and “SC” labels -and are subdivided into to parts :
The “FX” model refers to a staircase type the banister of which is characterised by the presence of flexible
cables along its full length.
The “SC” model refers to a staircase type characterised by a simple banister.
STRUCTURE DU MANUEL
Les notices de montage ci-jointes concernent les deux modèles d’escaliers JAZZ 22 - JAZZ 25 sont identifiées sous
le sigle “FX” et “SC” et elles sont divisées en deux parties:
Pour le modèle “FX”, on entend une typologie d’escalier où les câbles flexibles sont présents sur toute la longueur
de la rampe.
Pour le modèle “SC”, on entend une typologie d’escalier à rampe simple.
AUFBAU DES HANDBUCHS
Diese Montageanleitungen beziehen sich auf die beiden Treppenmodelle JAZZ 22 - JAZZ 25, mit den
Unterscheidungskennzeichen “FX” und “SC” und Aufteilung in zwei Teile:
Mit Modell “FX” ist ein Treppentyp gemeint, dessen Geländer über seine gesamte Ausdehnung hinweg durch
flexible Seile gekennzeichnet ist.
Mit Modell “SC” ist ein Treppentyp mit einfachem Geländer gemeint.
ESTRUCTURA DEL MANUAL
Las presentes instrucciones de montaje son aplicables a los dos modelos de escalera JAZZ 22 - JAZZ 25 diferenciados
por las siglas “FX” y“SC”, y están divididas en dos partes:
Por modelo “FX” se entiende un tipo de escalera en la que la barandilla se caracteriza por la presencia de cables
flexibles en todo su desarrollo.
Por modelo “SC” se entiende un tipo de escalera con barandilla sencilla.

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail]
- 6 - JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC

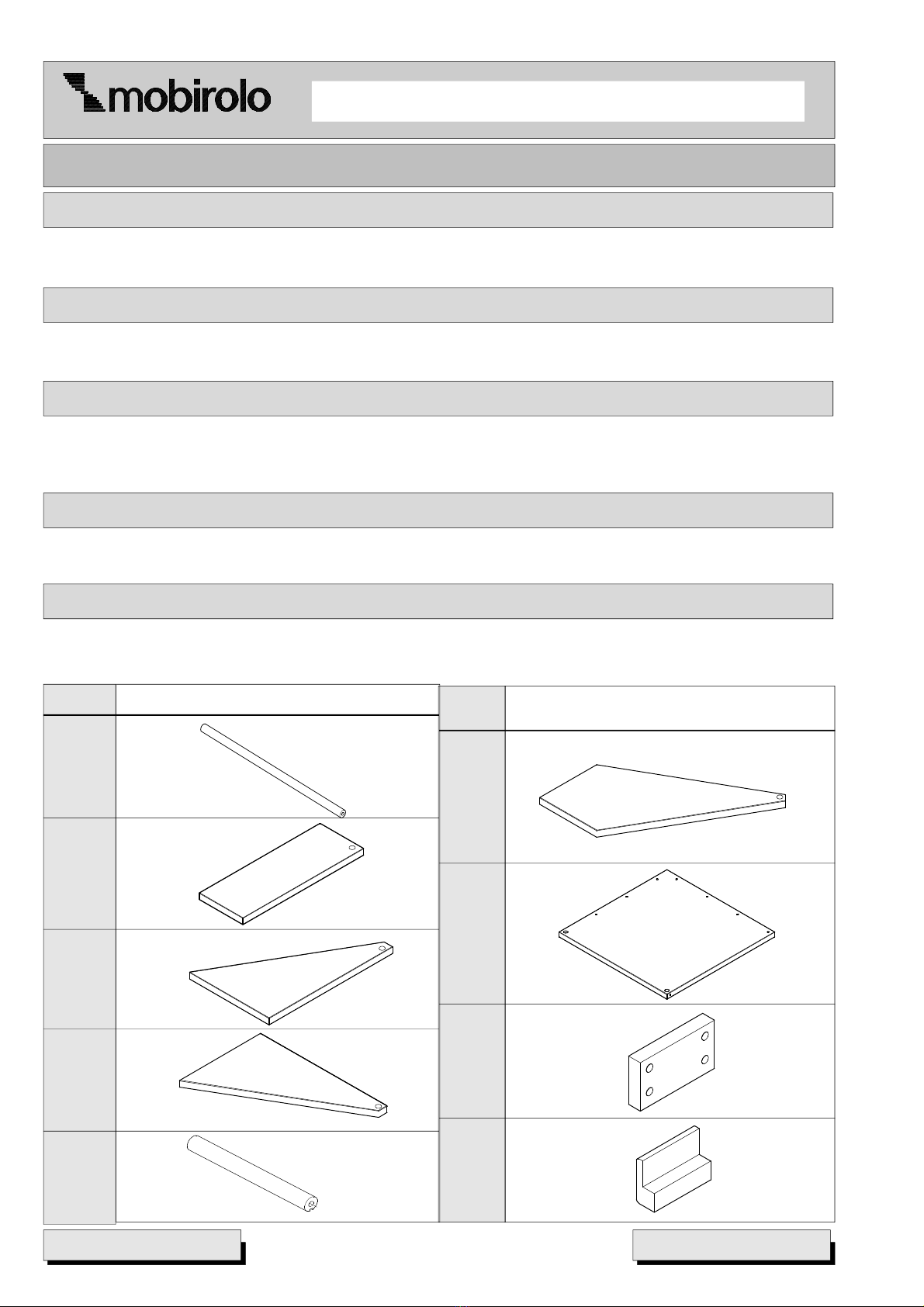

Prima di procedere con le varie fasi di montaggio, vuotare il cartone e posizionare tutti i particolari su una superficie
piana, verificare la presenza di tutti i componenti come da distinta allegata, che il numero dei pezzi sia conforme a
quanto riportato sulla scheda allegata e che non vi siano parti danneggiate.

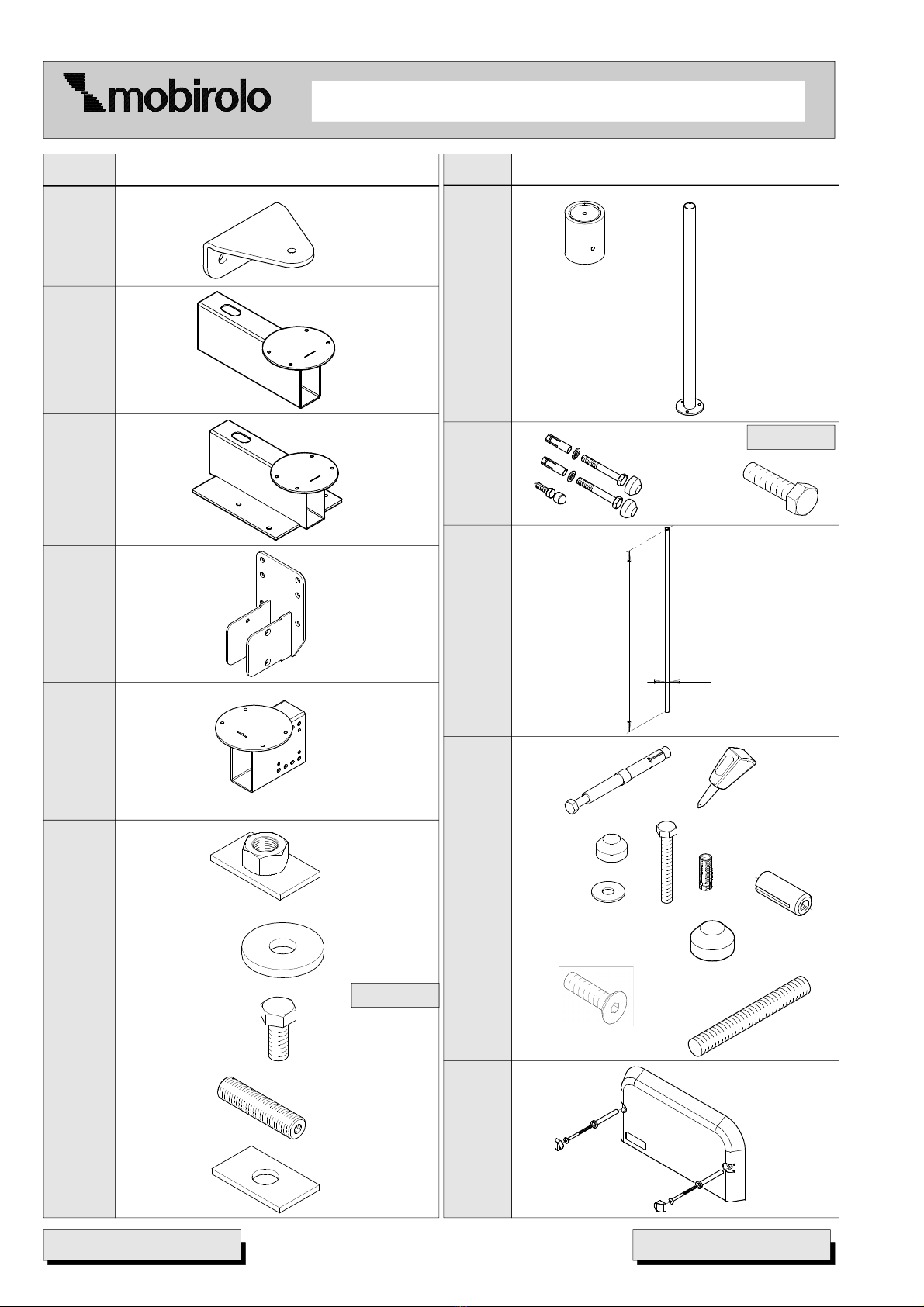

COMPONENTI Mod. JAZZ 22 - JAZZ 25
Rif. Disegno Rif. Disegno
L15
D03
D04
L50
“FX”
“SC”
381-0001
381-0002381-0003
381-0004
381-0501
V3Q1
V3Q3
V3Q2
PARTE 1; PART 1; PARTIE 1; TEIL 1 ; PARTE 1
Before proceeding with the various assembly stages, empty the package and arrange all components on a flat
surface, check that all components included in the list attached are present, that the number of pieces is the same
as the number reported in the attached file and no component is damaged.

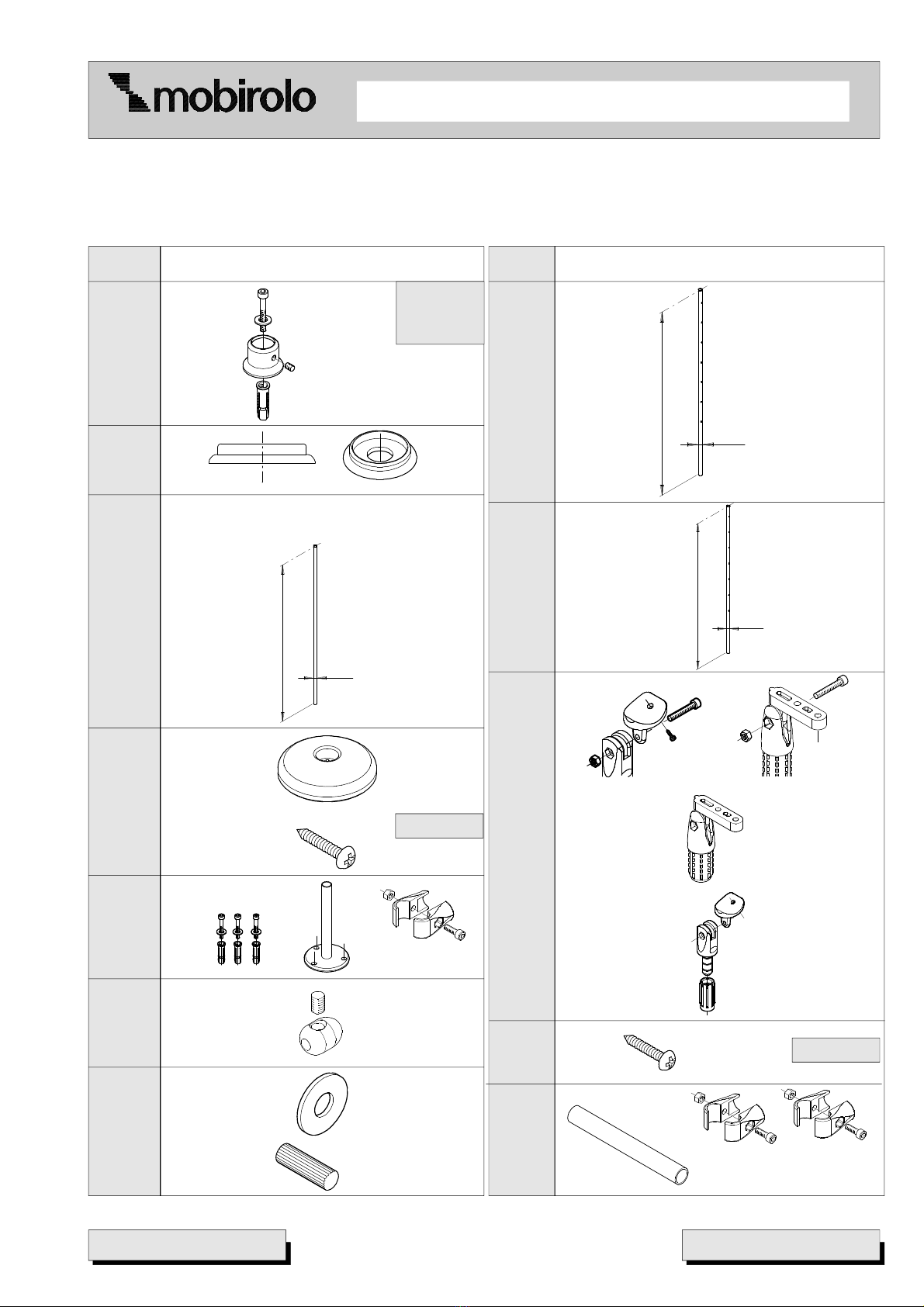

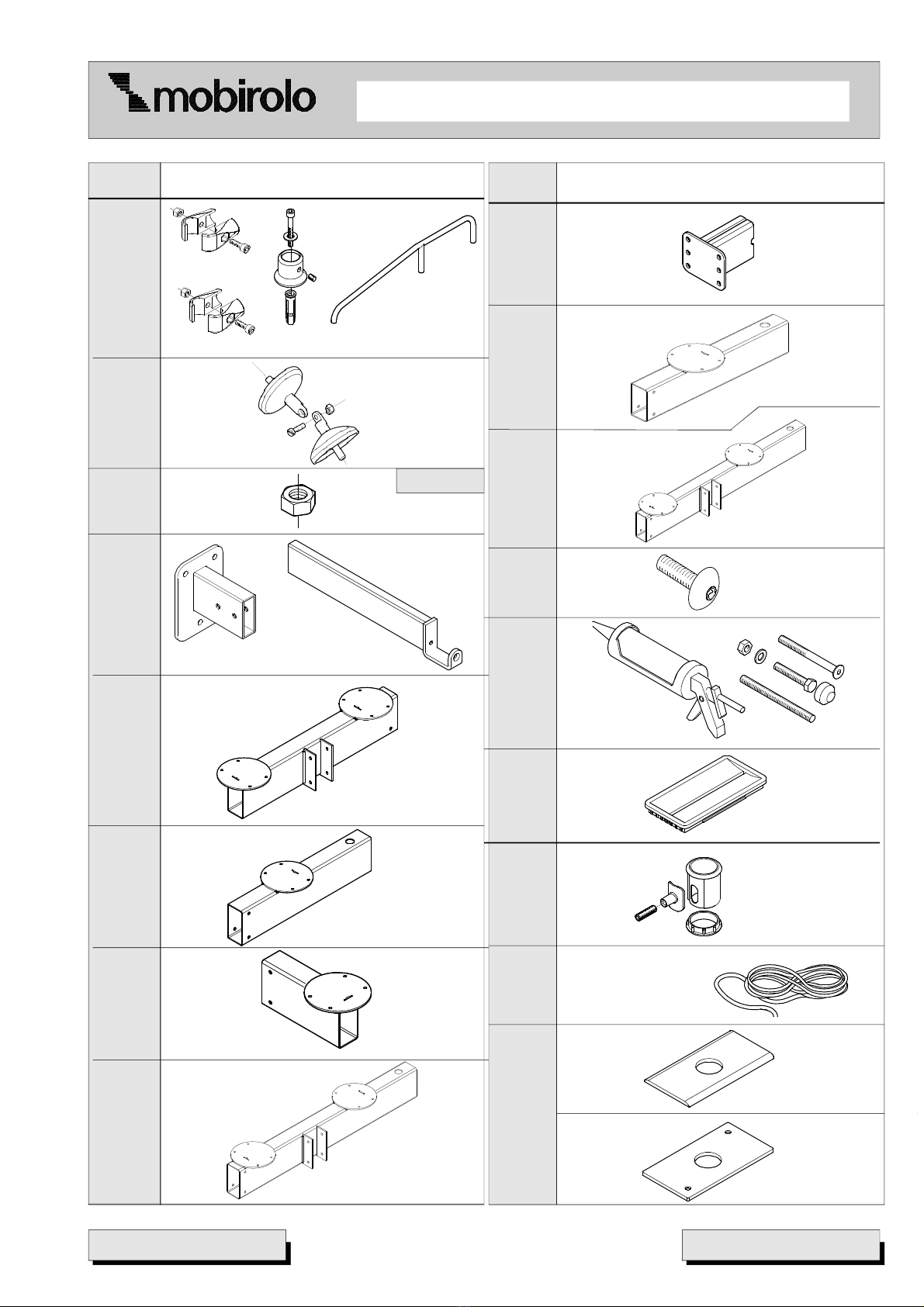

COMPONENTS Mod. JAZZ 22 - JAZZ 25
Avant de procéder aux différentes phases de montage, retirer tous les éléments du carton et les disposer sur une
surface plane. Contrôler que tous les composants sont présents en se référant à liste d’accompagnement, contrôler
que le nombre de pièces est conforme aux indications reportées sur la fiche ci-jointe et vérifier qu’aucun élément ne
soit endommagé.
COMPOSANTS Mod. JAZZ 22 - JAZZ 25
Vor Beginn der verschiedenen Montageschritte, den Karton entleeren, alle Teile auf eine ebene Fläche
positionieren und prüfen, dass alle Bauteile laut beiliegender Packliste in der angegebenen Menge vorhanden
sind und keine Beschädigungen aufweisen.
BAUTEILE JAZZ 22 - JAZZ 25
Antes de proceder con las diversas fases del montaje, vacíe el embalaje y disponga todas las piezas sobre una
superficie plana. Compruebe que están todos los componentes de la lista adjunta, que el número de piezas
coincide con el indicado en la ficha y que no haya piezas dañadas.
COMPONENTES Mod. JAZZ 22 - JAZZ 25

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail] - 7 -
JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
4.2x19
M6x70
M6x6
Ø6x12
Rif. Disegno Rif. Disegno
K211
K18
K38
K60
K65
K66
K68
K63
K71
1125
Ø 22
K76
K77
937
Ø 22
K64
K26
940 mm
Ø 22
“F X” “SC”
K67
“FX”
“FX”
“SC”
5.5x50
K36
K36
K80
K82
x 2
x 2
x 5
x 16
SC
FX
476050312
476000252
x 4
x 30
“FX”

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail]
- 8 - JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
Rif. Disegno Rif. Disegno
M16x30
K101
K122
K120
K119
K104
K123
K129
K100
1100
Ø 22
K125
K126
K130
K131
K23
M381-1904
M381-1903
K102
K127
B200
B301
NRM-0215
431510010
438100710
476070019
B201
B206
M10x30
“SC”

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail] - 9 -
JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
Rif. Disegno Rif. Disegno
B250
B205
K137
325-0412
P106
P105
K171 M10
K133
P106a
K36
K18
x 12
B780
K84 Lungh. mm
K181
381-0622 381-0620
381-0621
MP1
MP3
MP2
381-0611
381-0624
MP5
381-0623
MP4
MP6
381-0625

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail]
- 10 - JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
MESSUNG DER NUTZHÖHE
Die Abb. 1 zeigt, welche Maße zu bestimmen sind.
“H” Höhenmaß (Abb. 2)
“P” Auftrittsmaß, laut Angaben auf S. 24 zu berechnen.
“A” Tritthöhenmaß, laut S.25 zu erfassen, siehe beiliegende Zeichnung (Treppengrundriss)
Merke: Alle im Handbuch angegebenen Maße sind in “mm” (Millimetern) ausgedrückt.
DETERMINACIÓN DE LA ALTURA ÚTIL
En la fig. 1, se indican las medidas que hay que establecer.
“H” Medida de la altura (fig. 2)
“P” Medida de la huella, calculada según las indicaciones de la pág. 26
“A” Medida de la contrahuella; para eterminarla utilice el método de la página 27. Véase el dibujo adjunto
(planta de la escalera).
NOTA: Todas las medidas que se indican en el manual son en milímetros (mm).
RILIEVO ALTEZZA UTILE
In fig. 1, sono evidenziate le misure che occorre stabilire.
“H” Misura altezza (fig. 2)
“P” Misura pedata, calcolata secondo le indicazioni riportate a pag. 18
“A” Misura alzata, da rilevare nella pag.19 vedi disegno allegato. (pianta della scala)
N.B. Tutte le misure riportate nel manuale sono in “mm” (millimetri)
USEFUL HEIGHT MEASUREMENT
The measures that need to be assessed are reported in fig. 1.
“H” Height (fig. 2)
“P” Tread size, calculated according to the instructions reported on page 20
“A” Rise value, to be measured in the instructions reported on page 21, see attached drawing (staircase plan)
N.B. All measures reported in the manual are in “mm” (millimetres).
MESURE DE LA HAUTEUR UTILE
La fig. 1 indique les mesures qu’il faut établir.
“H” Mesure de la hauteur (fig. 2)
“P” Mesure du giron, calculée selon les indications reportées page 22
“A” Mesure de la hauteur de marche à déterminer sur la page 23 voir dessin ci-joint. (plan de l’escalier)
N.B. Toutes les mesures indiquées dans le manuel sont en “mm” (millimètres)
PARTE 2; PART 2; PARTIE 2; TEIL 2; PARTE 2

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail] - 11 -
JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
Fig. 2
H
Fig. 1
P
A

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail]
- 12 - JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
IMPOSTAZIONE JAZZ 22 - JAZZ 25
Le istruzioni di montaggio di seguito riportate, si riferiscono a due tipologie di scale modulari:
JAZZ 22 - JAZZ 25.
Questi Modelli di “scale modulari” consentono di regolare l’alzata “A” e la pedata “P” in funzione dello spazio a
disposizione, e vengono eseguiti direttamente all’atto della posa.
Con la sigla “JAZZ 22”, si intende il modello di scala con una larghezza del gradino che può variare da 600 mm a 850
mm, con incremento di 10 mm ( come indicato nella tabella sottostante).
Con la sigla “JAZZ 25”, si intende il modello di scala con una larghezza del gradino che può variare da 750 mm a 950
mm, sempre con incremento di 10 mm.
La tipologia e le istruzioni per un corretto montaggio sono identiche.
Prima di procedere con le operazioni di montaggio, è opportuno stabilire la giusta configurazione.
La scala può essere addossata ad una parete o ambientata in uno spazio aperto.
L’ambientazione e lo spazio a disposizione determinano inoltre il senso di salita, che può essere destro o sinistro e
la configurazione vera e propria della scala, con una forma chiamata a “L” o ad “U”, come viene illustrato nelle pagine
successive.
JAZZ 22 ventaglio
Largh.scala ultima Giro Giro
“L” “PA” “M” “M+L”
600 301 540 1140
610 301 550 1160
620 301 660 1180
630 301 570 1200
640 301 580 1220
650 301 590 1240
660 301 600 1260
670 301 610 1280
680 301 620 1300
690 301 630 1320
700 301 640 1340
710 301 650 1360
720 301 660 1380
Largh.scala ultima Giro Giro
“L” “PA” “M” “M+L”
730 301 670 1400
740 301 680 1420
750 301 690 1440
760 301 700 1460
770 301 710 1480
780 301 720 1500
790 301 730 1520
800 301 740 1540
810 301 750 1560
820 301 760 1580
830 301 770 1600
840 301 780 1620
850 301 790 1640
Tab. A
JAZZ 25 ventaglio e pianerottolo
Largh.scala ultima Giro Giro Giro
“L” “PA” “M” “M+L” “2 L”
750 311 690 1440 1500
760 311 700 1460 1520
770 311 710 1480 1540
780 311 720 1500 1560
790 311 730 1520 1580
800 311 740 1540 1600
810 311 750 1560 1620
820 311 760 1580 1640
830 311 770 1600 1660
840 311 780 1620 1680
850 311 790 1640 1700
Largh.scala ultima Giro Giro Giro
“L” “PA” “M” “M+L” “2 L”
860 301 800 1660 1720
870 301 810 1680 1740
880 301 820 1700 1760
890 301 830 1720 1780
900 311 840 1740 1800
910 301 850 1760 1820
920 301 860 1780 1840
930 301 870 1800 1860
940 301 880 1820 1880
950 311 890 1840 1900
Tab. B
LARGHEZZE disponibili E MISURE VARIABILI
JAZZ 22 ventaglio
Largh.scala Valore
“L” “V”
600 285
610 295
620 305
630 315
640 325
650 335
660 345
670 355
680 365
690 375
700 385
710 395
720 405
Tab. C
Largh. scala Valore
“L” “V”
730 415
740 425
750 435
760 445
770 455
780 465
790 475
800 485
810 495
820 505
830 515
840 525
850 535
Largh.scala Valore
“L” “V”
750 385
760 395
770 405
780 415
790 425
800 435
810 445
820 455
830 465
840 475
850 485
Largh. scala Valore
“L” “V”
860 495
870 505
880 515
890 525
900 535
910 545
920 555
930 565
940 575
950 585
JAZZ 25 ventaglio e pianerottolo
Tab. C
JAZZ 22
JAZZ 25

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail] - 13 -
JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
CONFIGURATION JAZZ 22 - JAZZ 25
The assembly instructions reported below refer to two types of modular staircases:
JAZZ 22 - JAZZ 25.
They are “modular staircases” since their rise “A” and tread “P” may be adjusted according to the
available space.
The label “JAZZ 22” refers to the staircase model the step width of which may range from 600 mm to 850 mm
with a 10 mm increase (as reported in the table below).
The label “JAZZ 25” refers to the staircase model the step width of which may range from 750 mm to 950 mm
with a 10 mm increase (as reported in the table below).
The staircase type and correct assembly instructions are the same.
Before proceeding to the assembly operations, the correct configuration must be identified.
The staircase may lean against a wall or located in an open space.
The available setting and space also define the climbing direction, which may be right or left, and the actual
configuration of the staircase, which may be “L-” or “U-shaped”, as shown in the following pages.
JAZZ 22 fan-structure
Staircase Last Turn Turn
“L” “PA” “M ” “M+L”
600 301 540 1140
610 301 550 1160
620 301 660 1180
630 301 570 1200
640 301 580 1220
650 301 590 1240
660 301 600 1260
670 301 610 1280
680 301 620 1300
690 301 630 1320
700 301 640 1340
710 301 650 1360
720 301 660 1380
Staircase Last Turn Turn
“L” “PA” “M ” “M+L”
730 301 670 1400
740 301 680 1420
750 301 690 1440
760 301 700 1460
770 301 710 1480
780 301 720 1500
790 301 730 1520
800 301 740 1540
810 301 750 1560
820 301 760 1580
830 301 770 1600
840 301 780 1620
850 301 790 1640
Tab. A
JAZZ 25 fan-structure and landing
Staircase Last Turn Turn Turn
“L” “PA” “M ” “M+L” “2 L”
750 311 690 1440 1500
760 311 700 1460 1520
770 311 710 1480 1540
780 311 720 1500 1560
790 311 730 1520 1580
800 311 740 1540 1600
810 311 750 1560 1620
820 311 760 1580 1640
830 311 770 1600 1660
840 311 780 1620 1680
850 311 790 1640 1700
Staircase Last Turn Turn Turn
“L” “PA” “M ” “M+L” “2 L”
860 301 800 1660 1720
870 301 810 1680 1740
880 301 820 1700 1760
890 301 830 1720 1780
900 311 840 1740 1800
910 301 850 1760 1820
920 301 860 1780 1840
930 301 870 1800 1860
940 301 880 1820 1880
950 311 890 1840 1900
Tab. B
Available LENGTH and ADJUSTABLE SIZES
JAZZ 22 fan-structure
Staircase widht Value
“L” “V”
600 285
610 295
620 305
630 315
640 325
650 335
660 345
670 355
680 365
690 375
700 385
710 395
720 405
Tab. C
Staircase widht Value
“L” “V”
730 415
740 425
750 435
760 445
770 455
780 465
790 475
800 485
810 495
820 505
830 515
840 525
850 535
Staircase widht Value
“L” “V”
750 385
760 395
770 405
780 415
790 425
800 435
810 445
820 455
830 465
840 475
850 485
Staircase widht Value
“L” “V”
860 495
870 505
880 515
890 525
900 535
910 545
920 555
930 565
940 575
950 585
JAZZ 25 fan-structure and landing
Tab. C
JAZZ 22
JAZZ 25
width width
width width

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail]
- 14 - JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
CONFIGURATION JAZZ 22 - JAZZ 25
Les notices de montage reportées ci-dessous se réfèrent aux deux types d’escaliers modulaires:
JAZZ 22 - JAZZ 25.
Ils sont “escaliers modulaires” car il est possible d’ajuster la hauteur de marche “A” et le giron “P” en fonction de
l’espace à disposition.
Le sigle “JAZZ 22” se réfère au modèle d’escalier dont les marches ont une largeur qui peut varier de 600 mm à 850
mm, à incrément de 10 mm (comme indiqué sur le tableau ci-dessous).
Le sigle “JAZZ 25” se réfère au modèle d’escalier dont les marches ont une largeur qui peut varier de 750 mm à 950
mm, toujours à incrément de 10 mm.
La typologie et les instructions à suivre pour effectuer un bon montage sont identiques.
Avant de procéder aux opérations de montage, il est opportun de déterminer la configuration.
L’escalier peut être appuyé contre un mur ou placé dans un espace ouvert.
L’agencement et l’espace à disposition déterminent aussi le sens de montée qui peut être à droite ou à gauche, ainsi
que la configuration finale de l’escalier à forme dite en “L” ou en “U”, comme illustré sur les pages suivantes.
JAZZ 22 à quart tournant
Largeur dernierTournantTournant
Escalier Giron
“L” “PA” “M” “M+L”
600 301 540 1140
610 301 550 1160
620 301 660 1180
630 301 570 1200
640 301 580 1220
650 301 590 1240
660 301 600 1260
670 301 610 1280
680 301 620 1300
690 301 630 1320
700 301 640 1340
710 301 650 1360
720 301 660 1380
Largeur dernierTournantTournant
Escalier Giron
“L” “PA” “M” “M+L”
730 301 670 1400
740 301 680 1420
750 301 690 1440
760 301 700 1460
770 301 710 1480
780 301 720 1500
790 301 730 1520
800 301 740 1540
810 301 750 1560
820 301 760 1580
830 301 770 1600
840 301 780 1620
850 301 790 1640
Tab. A
JAZZ 25 à quart tournant et palier
Largeur dernierTournantTournantTournant
Escalier Giron
“L” “PA” “M” “M+L” “2 L”
750 311 690 1440 1500
760 311 700 1460 1520
770 311 710 1480 1540
780 311 720 1500 1560
790 311 730 1520 1580
800 311 740 1540 1600
810 311 750 1560 1620
820 311 760 1580 1640
830 311 770 1600 1660
840 311 780 1620 1680
850 311 790 1640 1700
Largeur dernierTournantTournantTournant
Escalier Giron
“L” “PA” “M” “M+L” “2 L”
860 301 800 1660 1720
870 301 810 1680 1740
880 301 820 1700 1760
890 301 830 1720 1780
900 311 840 1740 1800
910 301 850 1760 1820
920 301 860 1780 1840
930 301 870 1800 1860
940 301 880 1820 1880
950 311 890 1840 1900
Tab. B
LARGEURS disponibles ET MESURES VARIABLES
JAZZ 22 à quart tournant
Largeur Valeur
Escalier
“L” “V”
600 285
610 295
620 305
630 315
640 325
650 335
660 345
670 355
680 365
690 375
700 385
710 395
720 405
Tab. C
Largeur Valeur
Escalier
“L” “V”
730 415
740 425
750 435
760 445
770 455
780 465
790 475
800 485
810 495
820 505
830 515
840 525
850 535
Largeur Valeur
Escalier
“L” “V”
750 385
760 395
770 405
780 415
790 425
800 435
810 445
820 455
830 465
840 475
850 485
Largeur Valeur
Escalier
“L” “V”
860 495
870 505
880 515
890 525
900 535
910 545
920 555
930 565
940 575
JAZZ 25 à quart tournant et palier
Tab. C
JAZZ 22
JAZZ 25

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail] - 15 -
JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
JAZZ 22 Stufenfächer
Tr.breite letzte WendungWendung
“L” “PA” “M ” “M+L”
600 301 540 1140
610 301 550 1160
620 301 660 1180
630 301 570 1200
640 301 580 1220
650 301 590 1240
660 301 600 1260
670 301 610 1280
680 301 620 1300
690 301 630 1320
700 301 640 1340
710 301 650 1360
720 301 660 1380
Tr.breite letzte Wendung Wendung
“L” “PA” “M ” “M+L”
730 301 670 1400
740 301 680 1420
750 301 690 1440
760 301 700 1460
770 301 710 1480
780 301 720 1500
790 301 730 1520
800 301 740 1540
810 301 750 1560
820 301 760 1580
830 301 770 1600
840 301 780 1620
850 301 790 1640
Tab. A
JAZZ 25 Stufenfächer und Podest
Tr.breite letzte Wendung WendungWendung
“L” “PA” “M” “M+L” “2 L”
750 311 690 1440 1500
760 311 700 1460 1520
770 311 710 1480 1540
780 311 720 1500 1560
790 311 730 1520 1580
800 311 740 1540 1600
810 311 750 1560 1620
820 311 760 1580 1640
830 311 770 1600 1660
840 311 780 1620 1680
850 311 790 1640 1700
Tr.breite letzte Wendung WendungWendung
“L” “PA” “M ” “M+L” “2 L”
860 301 800 1660 1720
870 301 810 1680 1740
880 301 820 1700 1760
890 301 830 1720 1780
900 311 840 1740 1800
910 301 850 1760 1820
920 301 860 1780 1840
930 301 870 1800 1860
940 301 880 1820 1880
950 311 890 1840 1900
Tab. B
VERFÜGBARE BREITEN UND VERÄNDERLICHE GRÖSSEN
JAZZ 22 Stufenfächer
Tr.breite Wert
“L” “V”
600 285
610 295
620 305
630 315
640 325
650 335
660 345
670 355
680 365
690 375
700 385
710 395
720 405
Tab. C
Tr.breite Wert
“L” “V”
730 415
740 425
750 435
760 445
770 455
780 465
790 475
800 485
810 495
820 505
830 515
840 525
850 535
Tr.breite Wert
“L” “V”
750 385
760 395
770 405
780 415
790 425
800 435
810 445
820 455
830 465
840 475
850 485
Tr.breite Wert
“L” “V”
860 495
870 505
880 515
890 525
900 535
910 545
920 555
930 565
940 575
950 585
JAZZ 25 Stufenfächer und Podest
Tab. C
JAZZ 22
JAZZ 25
EINSTELLUNG JAZZ 22 - JAZZ 25
Die folgenden Montageanleitungen beziehen sich auf die beiden Modultreppen:
JAZZ 22 - JAZZ 25.
Sie werden als “Modultreppen” bezeichnet, weil deren Tritthöhe “A” und Auftritt “P” je nach dem verfügbaren
Raum eingestellt werden kann.
Mit “JAZZ 22” ist das Treppenmodell mit einer von 600 mm bis 850 mm veränderlichen Stufenbreite gemeint,
(Zunahme jeweils um 10 mm laut unten stehender Tabelle).
Mit “JAZZ 25” ist das Treppenmodell mit einer von 750 mm bis 950 mm veränderlichen Stufenbreite gemeint
(Zunahme ebenfalls jeweils um 10 mm).
Die Methode und die Anleitungen für eine korrekte Montage sind identisch.
Vor Beginn der Montage ist eine korrekte Konfiguration zu bestimmen.
Die Treppe kann an einer Wand anliegend oder in einem offenen Raum aufgestellt werden.
Der Raum und der verfügbare Freiraum bestimmen außerdem die entweder rechts- oder linksläufige
Aufstiegsrichtung und die eigentliche Treppengestaltung in der “L”- oder “U”-Form laut Erläuterung auf den
folgenden Seiten.

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail]
- 16 - JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
COLOCACIÓN DE LAS JAZZ 22 - JAZZ 25
Las instrucciones de montaje que se dan a continuación se refieren a dos tipos de escaleras modulares:
JAZZ 22 - JAZZ 25.
Se denominan “escaleras modulares” porque es posible regular su contrahuella “A” y su huella “P” en función del
espacio de que se dispone.
Con la sigla “JAZZ 22”, se nombra el modelo de escalera con una anchura de escalón que puede variar de 600 mm
a 850 mm, con incremento de 10 mm (como se indica en la tabla siguiente).
Con la sigla “JAZZ 25”, se denomina el modelo de escalera con una anchura de escalón que puede variar de 750
mm a 950 mm, también con incremento de 10 mm.
El tipo y las instrucciones para el correcto montaje son idénticos en ambos tipos de escalera.
Antes de proceder con las operaciones de montaje, es útil establecer la configuración adecuada.
La escalera puede colocarse adosada a una pared o ambientada en un espacio abierto.
La ambientación y el espacio a disposición determinan también el sentido de subida, que puede ser a izquierdas o
a derechas, y la verdadera configuración de la escalera, con una forma denominada en “L” o en “U”, tal y como se
ilustra en las páginas siguientes.
JAZZ 22 abanico
Ancho escaleraúltima Giro Giro
“L” “PA” “M” “M+L”
600 301 540 1140
610 301 550 1160
620 301 660 1180
630 301 570 1200
640 301 580 1220
650 301 590 1240
660 301 600 1260
670 301 610 1280
680 301 620 1300
690 301 630 1320
700 301 640 1340
710 301 650 1360
720 301 660 1380
Ancho escaleraúltima Giro Giro
“L” “PA” “M” “M+L”
730 301 670 1400
740 301 680 1420
750 301 690 1440
760 301 700 1460
770 301 710 1480
780 301 720 1500
790 301 730 1520
800 301 740 1540
810 301 750 1560
820 301 760 1580
830 301 770 1600
840 301 780 1620
850 301 790 1640
Tab. A
JAZZ 25 abanico y rellano
Ancho escaleraúltima Giro Giro Giro
“L” “PA” “M” “M+L” “2 L”
750 311 690 1440 1500
760 311 700 1460 1520
770 311 710 1480 1540
780 311 720 1500 1560
790 311 730 1520 1580
800 311 740 1540 1600
810 311 750 1560 1620
820 311 760 1580 1640
830 311 770 1600 1660
840 311 780 1620 1680
850 311 790 1640 1700
Ancho escaleraúltima Giro Giro Giro
“L” “PA” “M” “M+L” “2 L”
860 301 800 1660 1720
870 301 810 1680 1740
880 301 820 1700 1760
890 301 830 1720 1780
900 311 840 1740 1800
910 301 850 1760 1820
920 301 860 1780 1840
930 301 870 1800 1860
940 301 880 1820 1880
950 311 890 1840 1900
Tab. B
ANCHURAS DISPONIBLES Y MEDIDAS VARIABLES
JAZZ 22 abanico
Ancho escalera Valor
“L” “V”
600 285
610 295
620 305
630 315
640 325
650 335
660 345
670 355
680 365
690 375
700 385
710 395
720 405
Tab. C
Ancho escalera Valor
“L” “V”
730 415
740 425
750 435
760 445
770 455
780 465
790 475
800 485
810 495
820 505
830 515
840 525
850 535
Ancho escalera Valor
“L” “V”
750 385
760 395
770 405
780 415
790 425
800 435
810 445
820 455
830 465
840 475
850 485
Ancho escalera Valor
“L” “V”
860 495
870 505
880 515
890 525
900 535
910 545
920 555
930 565
940 575
950 585
JAZZ 25 abanico y rellano
Tab. C
JAZZ 22
JAZZ 25

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail] - 17 -
JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail]
- 18 - JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
Fig. c
LEGENDA
P=Pedata
W=Misura vano scala arrivo
J=Misura vano scala 2° lato (configurazione a “U”)
M=Ingombro ventaglio giro scala
PA =Pedata di arrivo
M+L=Ingombro dei due giri a ventaglio
(configurazione a “U”)
10mm = luce tra parete e scala
JAZZ 22 - JAZZ 25
VENTAGLIO e PIANEROTTOLO
Forma “U” (rampa intermedia)
J - (M+L) - 10mm - 10mm
P=N° gradini retti
Formula “B”
W
L
10mm
10mm
10mm
L
W
ultima ped. PA ultima ped. PA
L
10mm
N° Gradini retti
N° Gradini retti
Config. “U” con pianerottolo
N° Gradini retti
10mm
L
10mm
L
J
J
WW
ultima ped. PA ultima ped. PA
L
10mm L
10mm
N° Gradini retti
Config. “U” a ventaglio
Config. “L” con pianerottolo
Config. “L” a ventaglio
MM
MM
JAZZ 22 - JAZZ 25
VENTAGLIO e PIANEROTTOLO
Forma “L” e“U”
W - PA - M - 10mm
P=N° gradini retti
(escluso ultimo)
Formula “A”
CALCOLO DELLA PEDATA
Per determinare la pedata occorre applicare le formule
“A” e“B”, le quali sono in funzione sia della tipologia
di esecuzione di scala, (a ventaglio o con pianerottolo),
sia della loro configurazione (a “L” o a “U”) oltre che
delle misure di larghezza. Le variabili che definiscono
i modelli JAZZ 22 - JAZZ25, in funzione della
larghezza scala, possono essere rilevate a pag. 8.
JAZZ 22 “P” =min 205 mm, max 220 mm
JAZZ 25 “P” =min 220 mm, max 250 mm

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail] - 19 -
JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
CALCOLO DELLA ALZATA
Occorre, per prima cosa, ricordare che le alzate hanno un incremento di 5 mm. Capiterà pertanto, molto spesso, di
avere due tipi di alzata per ogni configurazione di scala.
Inoltre, come dato generale, esse possono variare da un minimo di 170 mm ad un massimo di 235 mm. Sarà
pertanto opportuno che il valore trovato rientri in tali limiti o venga opportunamente arrotondato al valore più vicino e
divisibile per 5.
La prima alzata è sempre 205 mm.
Esempio di calcolo:
Come trovare l’alzata in sei semplici passaggi.
Dal rilievo dell’altezza da pavimento inferiore a pavimento superiore, viene definito il valore della quota “H”
in 3000 mm.
1° 3000 - 205 (valore prima alzata) = 2795
2° 2795
numero di alzate che
si intende effettuare (es.14)
meno una ( quella di partenza)
3° 199.64 Arrotondare per eccesso al numero divisibile per 5, pertanto 200 mm
4° 200 x 14 = 2800 mm
5° 2800 - 2795 = 5 il quale diviso 5 = 1 (numero di alzate diverse)
6° Si dovrà pertanto realizzare una scala con: 1 alzata da 205 mm (la prima) 205
13 alzate da 200 mm 2600
1 alzata da 195 mm 195
3000
= 199.64 Verificare che il dato trovato rientri nei limiti sopra riportati 170-235
(in questo caso può essere costruita una scala con 14 o 16 alzate)

Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-211811 - Fax +39 - 0522-97 31 39
[e-mail]
- 20 - JAZZ 22 - 25
le scale che arredano
JAZZ 22 FX - JAZZ 25 FX
JAZZ 22 SC - JAZZ 25 SC
Fig. c
TABLE OF SYMBOLS
P=Tread
W=Size of the staircase landing opening
J=Size of the 2nd side of the staircase opening
(“U” configuration)
M=Overall dimensions of the fan-shaped staircase turn
PA =Arrival tread
M+L=Overall dimensions of two fan turns
( “U” configuration)
10mm = span between wall and staircase
JAZZ 22 - JAZZ 25
FAN STRUCTURE and LANDING
“U” shape (intermediate flight)
J - (M+L) - 10mm - 10mm
P=N. of right-angle steps
Formula “B”
W
L
10mm
10mm
L
10mm
L
W
last PA tread
L
10mm
N. right-angle
steps
“U” Config. with landing
10mm
L
10mm
L
J
J
WW
L
10mm L
10mm
“U” fan-shaped Config.
“L” Config. with landing
MM
MM
CALCULATING THE TREAD
To determine the tread the formulas “A” and “B” must
be used according to both the staircase installation
type (fan-shaped or with landing) and their configuration
(“L” or “U”) in addition to their width sizes. The
variables defining the JAZZ 22 - JAZZ25 models,
according to the staircase width, are reported on
page 8.
JAZZ 22 “P” =min 205 mm, max 220 mm
JAZZ 25 “P” =min 220 mm, max 250 mm
JAZZ 22 - JAZZ 25
FAN STRUCTURE and LANDING
“L” and “U” shapes
W - PA - M - 10mm
P=
Formula “A”
N. of right-angle Steps
(last step not included)
“L” fan-shaped Config.
last PA tread
last PA tread
last PA tread
N. right-angle
steps
N. right-angle steps N. right-angle steps
