ModelCraft 20 72 33 User manual

Version 02/09
Lichtsystem für Flugmodelle & Helis
Best.-Nr. 20 72 33
Bestimmungsgemäße Verwendung1.
Das Lichtsystem ist zum nachträglichen Einbau in Modellugzeuge und Modellhubschrauber vorgesehen. Es
ist lediglich für die Installation an Modellugzeugen und Modellhubschraubern des Maßstabs 1:30 bis 1:60
ausgelegt.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur
Beschädigung des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand,
Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung genau durch und bewahren Sie diese für
späteres Nachschlagen auf.
Lieferumfang2.
2x rotes Blinklicht•
2x weiße Blinkleuchte•
2x Navigationslicht (1x rot, 1x grün)•
2x Landebeleuchtung•
2x Schalter zur manuellen Steuerung der Lande-•
bzw. Blinkbeleuchtung
Bedienungsanleitung•
Sicherheitshinweise3.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung
durch das Ausrufezeichen gekennzeichnet.
Personensicherheit
Das Produkt ist kein Spielzeug und sollte von Kindern ferngehalten werden!•
Produktsicherheit
Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das •
Gerät angeschlossen werden.
Das Produkt darf keinem starken mechanischen Druck ausgesetzt werden.•
Das Produkt darf keinen extremen Temperaturen, direktem Sonnenlicht, starken Vibrationen oder Feuchtigkeit •
ausgesetzt sein.
Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Gerät außer Betrieb, und schützen Sie es •
vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Gerät:
sichtbare Schäden aufweist,-
nicht mehr ordnungsgemäß funktioniert,-
über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder-
erheblichen Transportbelastungen ausgesetzt wurde.-
Sonstiges
Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einem Fachmann bzw. einer Fachwerkstatt •
durchgeführt werden.
Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden •
Sie sich bitte an unseren technischen Kundendienst oder andere Fachleute.
Einbau4.
Red beacon = rotes Blinklicht / Navlite = Navigationslicht
White strobe = weiße Blinkleuchte / Landlite = Landebeleuchtung
Das Schaubild zeigt, an welchen Stellen des Modellugzeugrumpfes bzw. des Modellhubschrauberrumpfes 1.
das Lichtsystem angebracht wird.
Bohren Sie vorsichtig Löcher in die vorgegebenen Stellen des Rumpfes.2.
Setzen Sie die Leuchten vorsichtig in die Löcher ein und xieren Sie die Leuchten mit Modellbau-Kleber 3.
(nicht im Lieferumfang enthalten).
Befestigen Sie das Netzteil des Lichtsystems innerhalb des Rumpfes an einer vibrationsfreien Stelle.4.
Positionieren Sie die Schalter zur manuellen Steuerung der Lande- bzw. Blinkbeleuchtung so, dass Sie die 5.
Schalter von außen erreichen können.
Verbinden Sie den JR-Anschlussstecker mit einem freien Kontakt Ihres Empfängers (z.B. den dritten Kanal 6.
bei einem Dreikanal-Empfänger) oder mit einer separaten Batteriepackung. Verwenden Sie gegebenenfalls
ein geeignetes Servo-Y-Kabel, wenn kein Anschluss mehr frei ist. Achten Sie auf die richtige Polarität des
JR-Steckers.
Entsorgung5.
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu
recyclen, ist der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen
Sammelstellen für Elektroschrott zu bringen.
Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an einer
Sammelstelle für Elektronikschrott abgegeben werden muss.
Technische Daten6.
Betriebsspannungsbereich: 4,8 - 6 V/DC
Maximaler Stromverbrauch: 240 mA
Maximale Betriebsdauer: ca. 30 Minuten
LED-Durchmesser: 5 mm
Blinkrate Licht weiß / rot: 120x / 30x pro Minute
Steckertyp: JR
Gewicht: 26 g
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad- Straße 1, D-92240 Hirschau.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
© 2009 by Conrad Electronic SE. *02_02/09_01-SB

Version 02/09
Light System for Model Airplanes and
Helicopters
Item no. 20 72 33
Intended Use1.
The light system is intended for later installation in model aeroplanes and model helicopters. It is designed
solely for installation in model aeroplanes and model helicopters with a scale of 1:30 to 1:60.
Unauthorised conversion and/or modication of the device are inadmissible because of safety and approval
reasons (CE). Any usage other than described above is not permitted and can damage the product and lead to
associated risks such as short-circuit, re, electric shock, etc. Please read the operating instructions thoroughly
and keep them for further reference.
Delivery Content2.
2x red blinker lights•
2x white direction indicator lamps•
2x navigation light (1x red, 1x green)•
2x landing lights•
2x switches for manual control of landing or •
blinker lights
Operating instructions•
Safety Instructions3.
We do not assume liability for resulting damages to property or personal injury if the
product has been abused in any way or damaged by improper use or failure to observe
these operating instructions. The warranty/ guarantee will then expire!
The icon with exclamation mark indicates important information in the operating
instructions. Carefully read the whole operating instructions before operating the device,
otherwise there is risk of danger.
Personal safety
The product is not a toy and should be kept out of reach of children!•
Product safety
When used in conjunction with other devices, observe the operating instructions and safety notices of •
connected devices.
The product must not be subjected to heavy mechanical stress.•
The product must not be exposed it to extreme temperatures, direct sunlight, intense vibration, or •
dampness.
If there is reason to believe that safe operation is no longer possible, the device is to be put out of operation •
and secured against unintended operation. Safe operation is no longer possible if the device:
shows visible damages,-
no longer works,-
was stored under unfavourable conditions for a long period of time or-
was subject to considerable transport stress-
Miscellaneous
Servicing, adjustment or repair works must only be carried out by a specialist/ specialist workshop.•
If any questions arise that are not answered in this operating instruction, contact our Technical Advisory •
Service or other experts.
Installation4.

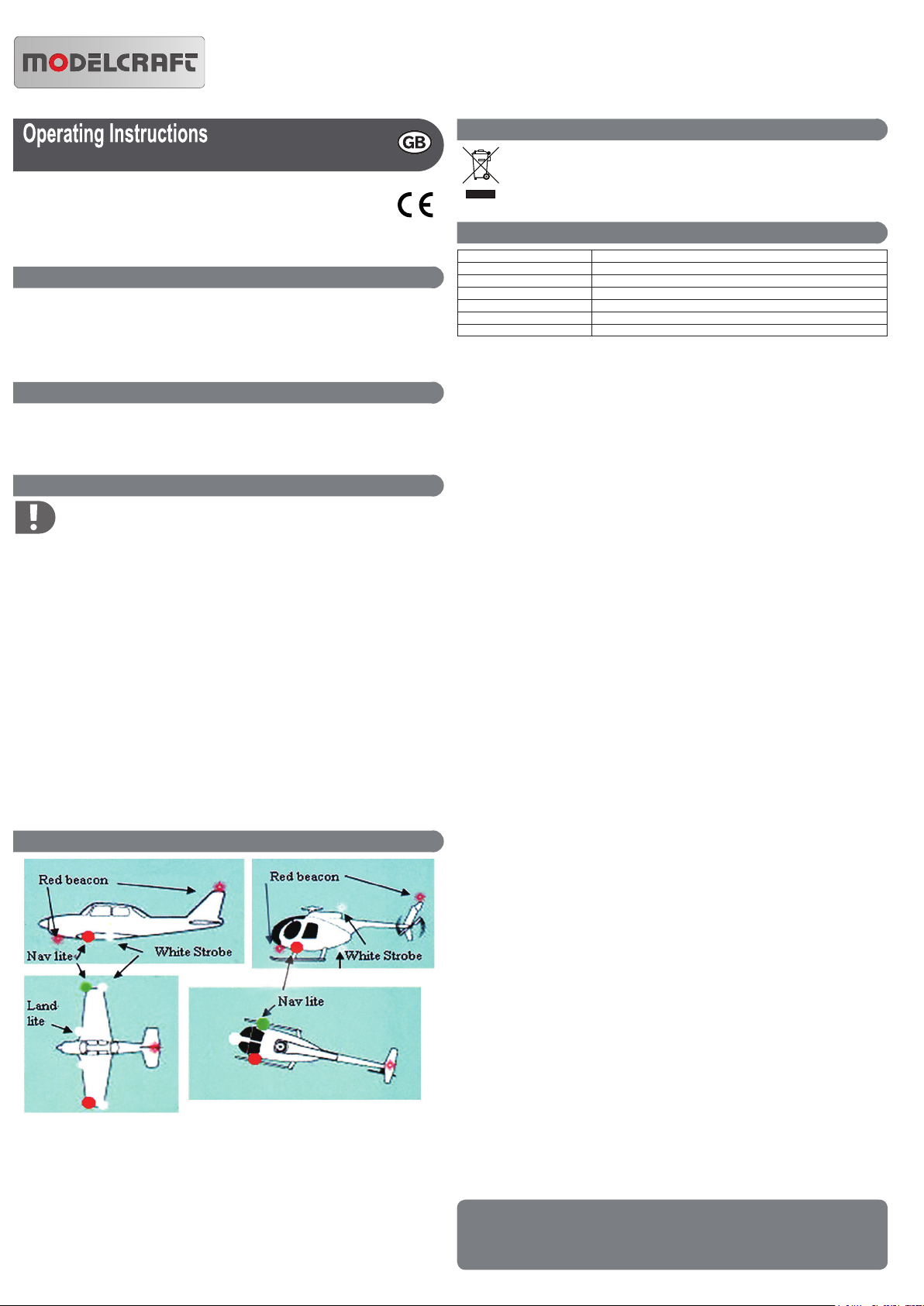

The diagram shows the places on the model aeroplane fuselage or model helicopter fuselage where the 1.
light system is attached.
Carefully drill holes in the places specied on the fuselage.2.
Carefully insert the lamps into the holes and x the lamps with modelling glue (not included).3.
Attach the power supply unit of the light system at a vibration-free place within the fuselage.4.
Position the switches for manual control of the landing or blinker lights so that you can reach the switches 5.
from outside.
Connect the JR connector plug to a free contact on your receiver (e.g., the third channel of a three-channel 6.
receiver) or to a separate battery pack. If need be, use a suitable servo Y cable if no more connections are
free. Pay attention to correct polarity of the JR plug.
Disposal5.
In order to preserve, protect and improve the quality of environment, protect human health and
utilise natural resources prudently and rationally, the user should return unserviceable product to
relevant facilities in accordance with statutory regulations.
The crossed-out wheeled bin indicates the product needs to be disposed separately and not as
municipal waste.
Technical data6.
Operating voltage range: 4,8 - 6 V/DC
Maximum current consumption: 240 mA
Maximum operating time: approx. 30 minutes
LED diameter: 5 mm
Flash rate white light / red light: 120x / 30x per minute
Connector type: JR
Weight: 26 g
These operating instructions are published by Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
The operating instructions reect the current technical specications at time of print.
We reserve the right to change the technical or physical specications.
© 2009 by Conrad Electronic SE. *02_02/09_01-SB

Version 02/09
Système d’éclairage pour avions &
hélicoptères télécommandés
Nº de commande 20 72 33
Utilisation prévue1.
Ce système d’éclairage est prévu pour une installation a posteriori dans des maquettes d’avion et d’hélicoptère.
Il a été conçu pour être installé dans des maquettes d’avion et d’hélicoptère d’une échelle allant de 1:30 à 1:60
uniquement.
La conversion et/ou la modication non autorisées de l’appareil ne sont pas permises pour des raisons de
sécurité et d’approbation (CE). Tout usage autre que celui décrit ci-dessus est interdit, peut endommager
le produit et poser des risques tels que courts-circuits, incendies, chocs électriques, etc. Prière de lire
attentivement le mode d’emploi et de le conserver à titre de référence.
Contenu d’emballage2.
2x lampes rouges clignotantes•
2x lampes blanches clignotantes•
2x feu de navigation (1x rouge, 1x vert)•
2x lampes d’atterrissage•
2x interrupteurs permettant de commander•
manuellement les lampes d’atterrissage et
clignotantes
Mode d‘emploi•
Consignes de sécurité3.
Nous déclinons toute responsabilité en cas de dommages matériels ou de blessures dans
le cas où cet appareil aurait été maltraité de quelque façon que ce soit ou endommagé du
fait d’une mauvaise utilisation ou d’un non respect de ce mode d’emploi. La garantie en
serait d’ailleurs annulée!
Le point d’exclamation attire l’attention sur une information importante dont il convient de
tenir compte impérativement.
Sécurité personnelle
Ce produit n’est pas un jouet et doit être tenu hors de portée des enfants!•
Sécurité du produit
Si vous raccordez ce produit à d’autres appareils, consultez le mode d’emploi et les consignes de sécurité •
de ces autres appareils.
Ne soumettez pas ce produit à de fortes contraintes mécaniques.•
Ce produit ne doit pas être exposé à des températures extrêmes, aux rayons directs du soleil ou à •
d’intenses vibrations.
Il faut considérer que l’appareil ne peut plus fonctionner sans danger lorsqu’il : •
présente des dommages visibles,-
ne marche plus,-
a été entreposé pendant une longue durée dans des conditions non appropriées ou-
présente de fortes sollicitations de transport.-
Divers
Les travaux de maintenance ou de réparation ne doivent être effectués que par un spécialiste ou un •
atelier spécialisé.
Si vous avez des questions sur un point non abordé dans ce mode d’emploi, contactez notre service •
technique ou autres experts.
Montage4.
Red beacon = lampe rouge clignotante / Navlite = feu de navigation
White strobe = lampe blanche clignotante / Landlite = lampe d’atterrissage

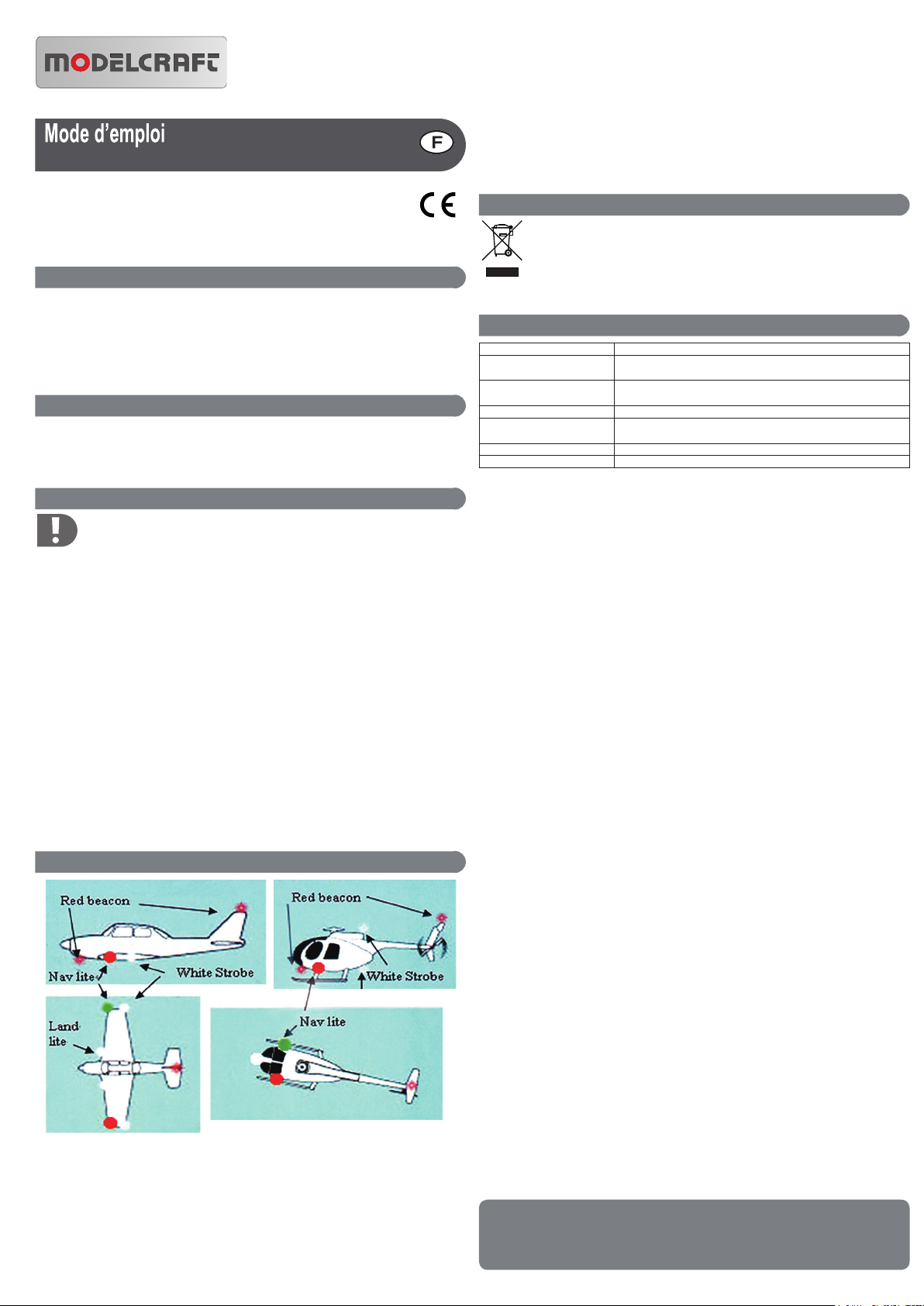

Le schéma indique à quels endroits du fuselage de la maquette d’avion ou d’hélicoptère le système 1.
d’éclairage doit être posé.
Percez avec précaution des trous aux endroits indiqués du fuselage.2.
Insérez avec précaution les lampes dans les trous et xez-les à l’aide de colle à maquette (non incluse 3.
dans la livraison).
Fixez l’alimentation du système d’éclairage à l’intérieur du fuselage, à un endroit protégé des vibrations.4.
Positionnez les interrupteurs de commande manuelle de l’éclairage atterrissage ou clignotant de manière à 5.
ce qu’ils soient accessibles de l’extérieur.
Reliez la prise de branchement JR à un contact libre de votre récepteur (par ex. le troisième canal sur un 6.
récepteur à trois canaux) ou à un bloc de piles séparé. Utilisez le cas échéant un câble Y servo, s’il n’y a
plus de prise de libre. Veuillez respecter la polarité de la prise JR.
Elimination des déchets5.
An de préserver, protéger et améliorer la qualité de l’environnement, ainsi que de protéger la
santé des êtres humains et d’utiliser prudemment les ressources naturelles, il est demandé à
l’utilisateur de rapporter les appareils à mettre au rebut aux points de collecte et de recyclage
appropriés en conformité avec les règlements d’application.
Le symbole de la poubelle barrée signie que le produit doit être traité séparément et non comme
déchet ménager.
Caractéristiques techniques6.
Plan de tension de service : 4,8 - 6 V/DC
Consommation maximum en
courant:
240 mA
Maximum de temps de
fonctionnement:
env. 30 minutes
LED diamètre : 5 mm
Fréquence de clignotement
lampe blanche / lampe rouge :
120x / 30x par minute
Type de connecteur : JR
Poids : 26 g
Cette notice est une publication de la société Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Allemagne.
Cette notice est conforme à la réglementation en vigueur lors de l´impression.
Données techniques et conditionnement soumis à modications sans aucun préalable.
© 2009 par Conrad Electronic SE. *02_02/09_01-SB

Versie 02/09
Verlichting voor vliegtuigmodellen en
heli’s
Bestnr. 20 72 33
Bedoeld gebruik1.
Het verlichtingssysteem kan achteraf worden ingebouwd in modelvliegtuigen en modelhelikopters. Het is
uitsluitend geschikt voor installatie in modelvliegtuigen en modelhelikopters met een schaal van 1:30 tot 1:60.
Het eigenhandig ombouwen en/of veranderen van het product is niet toegestaan om veiligheids- en
keuringsredenen (CE). Een andere toepassing dan hierboven beschreven, is niet toegestaan en kan leiden tot
beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand, elektrische schokken,
enz. Lees de gebruiksaanwijzing grondig door en bewaar deze voor raadpleging in de toekomst.
Leveringsomvang2.
2x rood knipperlicht•
2x wit knipperlicht•
2x navigatielicht (1x rood, 1x groen)•
2x landingsverlichting•
2x schakelaar voor handmatige sturing van de •
landings- resp. knipperverlichting
Gebruiksaanwijzing•
Veiligheidsinstructies3.
Wij zijn niet verantwoordelijk voor schade aan eigendom of lichamelijke letsels indien het
product verkeerd gebruikt werd op om het even welke manier of beschadigd werd door het
niet naleven van deze bedieningsinstructies. De waarborg vervalt dan!
Het uitroepteken geeft belangrijke informatie aan voor deze bedieningsinstructies waaraan
u zich strikt moet houden.
Persoonlijke veiligheid
Het product is geen speelgoed en moet buiten het bereik van kinderen gehouden worden!•
Productveiligheid
Indien gebruikt met andere toestellen, volg dan de bedieningsinstructie en veiligheidsnotities van het •
aangesloten toestel.
Het product mag niet onderworpen worden aan zware mechanische druk.•
Het product mag niet blootgesteld worden aan extreme temperaturen, rechtstreeks zonlicht, intense •
trillingen of vocht.
Wanneer veilig gebruik niet langer mogelijk is, stel het apparaat dan buiten werking en voorkom dat het •
zomaar opnieuw kan worden ingeschakeld. Veilig werken is niet meer mogelijk wanneer:
het apparaat zichtbare beschadigingen vertoont,-
het apparaat niet meer werkt,-
het apparaat gedurende langere tijd onder ongunstige omgevingscondities is opgeslagen,-
het apparaat tijdens transport mechanisch is beschadigd.-
Diversen
Onderhoud, afstellingen of reparaties mogen uitsluitend worden uitgevoerd door een vakman of een •
gespecialiseerde onderhoudsdienst.
Voor vragen waarop deze gebruiksaanwijzing geen antwoord biedt, kunt u contact opnemen met onze •
technische dienst of andere specialisten.
Installatie4.

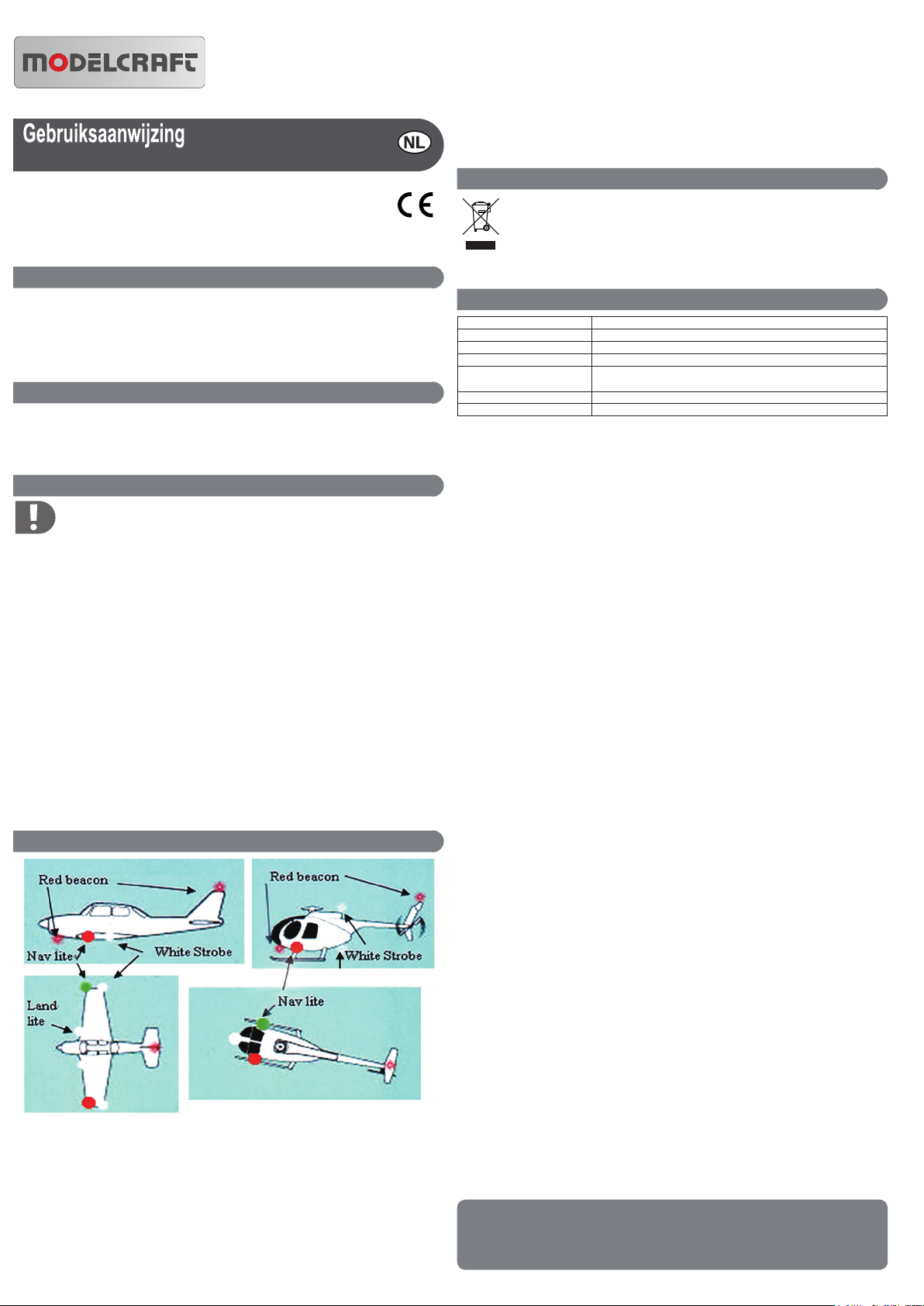

Red beacon = rood knipperlicht / Navlite = navigatielicht
White strobe = wit knipperlicht / Landlite = landingsverlichting
Op de afbeelding is te zien op welke plaatsen van de modelvliegtuigromp resp. de modelhelikopterromp de 1.
verlichting kan worden aangebracht.
Boor voorzichtig gaten in de aangegeven plaatsen van de romp.2.
Plaats de lampen voorzichtig in de gaten en zet de lampen vast met modelbouwlijm (niet meegeleverd).3.
Bevestig de voeding voor het verlichtingssysteem binnenin de romp op een trillingvrije plaats.4.
Plaats de schakelaars voor het handmatig bedienen van de landings- resp. knipperverlichting zodanig dat 5.
deze schakelaars van buitenaf goed bereikbaar zijn.
Steek de JR-connector in een vrij contact van de ontvanger (bijv. het derde kanaal van een driekanaals 6.
ontvanger) of in een afzonderlijk accupakket. Maak eventueel gebruik van een geschikte servo-Y-kabel als
er geen vrije aansluiting meer is. Let ook op de juiste polariteit van de JR-connector.
Verwijdering5.
In het belang van het behoud, de bescherming en de verbetering van de kwaliteit van het milieu,
de bescherming van de gezondheid van de mens en een behoedzaam en rationeel gebruik van
natuurlijke hulpbronnen dient de gebruiker een niet te repareren of afgedankt product in te leveren
bij de desbetreffende inzamelpunten overeenkomstig de wettelijke voorschriften.
Het symbool met de doorgekruiste afvalbak geeft aan dat dit product gescheiden van het gewone
huishoudelijke afval moet worden ingeleverd.
Technische gegevens6.
Bedrijfsspanningsbereik: 4,8 - 6 V/DC
Maximaal stroomverbruik: 240 mA
Maximaal inschakelduur: ca. 30 minuten
LED-diameter: 5 mm
Knipperfrequentie
wit licht / rood licht:
120x / 30x per minuut
Stekkersysteem: JR
Gewicht: 26 g
Deze gebruiksaanwijzing is een publicatie van Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Duitsland.
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.
Wijzigingen in techniek en uitrusting voorbehouden.
© 2009 bei Conrad Electronic Benelux B.V. *02_02/09_01-SB
