Modernum 12-24 User manual

DC-DC
CONVERTER/CHARGER
IP67

1
DC-DC CONVERTER IP67
SVENSK MANUAL
VIKTIG INFORMATION
De tekniska uppgifter, information och illustrationer har noggrant sammanställts och motsvarar produktens status
vid tidpunkten för tryckning. Tillverkaren förbehåller sig rätten att förbättra eller ändra i produkten, specifikationer
och dokumentation när som helst utan ett föregående meddelande, förutsatt att det inte anses nödvändigt av
tekniska skäl.
Beskrivningar har utarbetats mycket noggrant och i detalj, ändå är det aldrig möjligt att helt utesluta fel. Under inga
omständigheter kommer dock tillverkaren hållas ansvarig för fel eller skador som kan uppstå vid användning eller
från feltolkningar.
Innehållet i denna dokumentation får inte kopieras, reproduceras, översättas eller på annat sätt vidarebefordras till
tredje part i någon form utan uttryckligt medgivande från Modernum.
Varning!
Underlåtenhet att följa denna säkerhetsinstruktion kan leda till personskador eller materiella skador eller
nedsatt funktion produkten.
Fara! Hög spänning!
Underlåtenhet att följa denna säkerhetsinstruktion kan leda till skada eller dödsfall, eller kan skada eller
förstöra produkten.
Viktig information
För att undvika handhavandefel, läs denna manual noggrant innan du installerar och använder
produkten samt följ motsvarande anvisningar. Förvara denna bruksanvisning nära produkten så att den
kan hänvisas till senare.
Produkten är inte ämnad att användas av personer (inklusive barn) med nedsatt fysisk eller mental
förmåga eller som har brist på kunskap eller erfarenhet, om de inte har fått handledning eller fått
information om hur man använder produkten av en person som är ansvarig för deras säkerhet. Barn
skall övervakas så att de inte leker med produkten.

2
DC-DC CONVERTER IP67
INNEHÅLL
VIKTIG INFORMATION....................................................................................................................................................... 1
ANVÄNDARANVISNING..................................................................................................................................................... 3
Generellt ....................................................................................................................................................................... 3
Installation .................................................................................................................................................................... 3
TEKNISK SPECIFIKATION....................................................................................................................................................4
INKLUDERAT I PAKETET..................................................................................................................................................... 4
GARANTI............................................................................................................................................................................ 5
Garantiservice ............................................................................................................................................................... 5
MANUAL, ENGLISH............................................................................................................................................................ 1
CRITICAL INFORMATION ................................................................................................................................................... 1
USER MANUAL ..................................................................................................................................................................1
General.......................................................................................................................................................................... 2
Installation .................................................................................................................................................................... 2
TECHNICAL SPECIFICATION............................................................................................................................................... 3
INCLUDET IN THE PACKAGE .............................................................................................................................................. 3
WARRANTY........................................................................................................................................................................4
Warranty claim.............................................................................................................................................................. 4

3
DC-DC CONVERTER IP67
ANVÄNDARANVISNING
•Läs denna anvisning innan DCDC Omvandlaren tas i bruk.
•Spara denna anvisning lätt tillgänglig för användaren av DCDC Omvandlaren.
Generellt
DCDC omvandlare är avsedd för att omvandla en likspänning till en annan. Produkten finns både som isolerad och
oisolerad, på de isolerade enheterna är inspänningen och utspänningens minus är isolerade från varandra. Önskas
gemensam jord ansluts minus på in och utgång till samma punkt. DCDC:n arbetar med avancerad switch-teknik och
med en verkningsgrad >96%. Elektroniken i DCDC:n övervakar den interna temperaturen samt indikerar kortslutning
och felpolarisering, detta förhindrar att enheten skadas vid felanvändning.
Installation
Kontrollera att rätt inspänningsområde och utspänningsområde matchar installationen och de nämnda
parametrarna på enheten. DCDC:n’s kapsling är IP67. Detta innebär att DCDC:n är lämplig för montage inomhus,
utomhus, i fordon eller inbyggd i aktuell maskin.

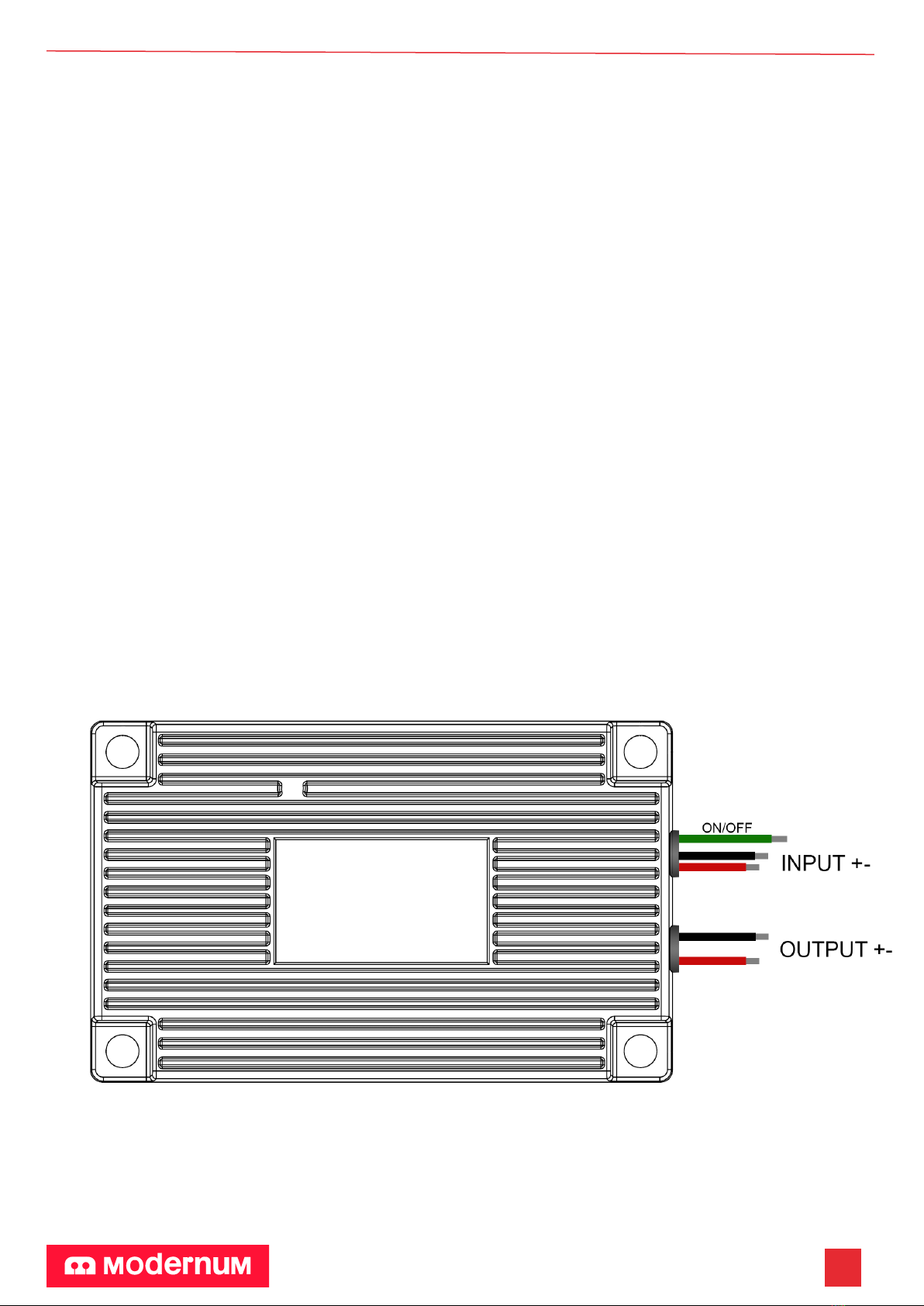

DCDC:n levereras med kablage för enkel installation. Ingående och utgående kablage har en längd på 50cm med
varierande kabelarea beroende på modell. Var noga med att inte underdimensionera kablaget på ingående
spänning. Enheten har även en ON/OFF funktion via den gröna kabeln.
OBS! För att enheten ska starta så måste den gröna kabeln anslutas till >+6V på ingångssidan.
INPUT

4
DC-DC CONVERTER IP67
TEKNISK SPECIFIKATION
INKLUDERAT I PAKETET
ISOLERADE
OISOLERADE
LADDARE
MODELL
12-24
24-12
24-12
48-12
24-24
24-12
24-12
12-12
24-24
ARTIKELNUMMER
0060400
0060401
0060404
0060405
0060406
0060407
0060408
0060403
0060402
INSPÄNNING
9-18V
18-32V
18-32V
36-65V
18-32V
18-36V
18-36V
9-18V
18-32V
UTSPÄNNING
24V
12V
24V
12V
24V
12V
12V
12V
24V
EFFEKT
200W
200W
400W
400W
400W
250W
380W
200W
200W
KAPSLING
IP67
IP67
IP67
IP67
IP67
IP67
IP67
IP67
IP67
ANSLUTNING
Kablage
Kablage
Kablage
Kablage
Kablage
Kablage
Kablage
Kablage
Kablage
EFFEKTIVITET
>96%
>96%
>96%
>96%
>96%
>96%
>96%
>96%
>96%
VIKT
820g
820g
820g
820g
820g
820g
820g
820g
820g
MÅTT L x B x H (mm)
150 x 93 x 31
150 x 93 x 31
150 x 93 x 31
150 x 93 x 31
150 x 93 x 31
150 x 93 x 31
150 x 93 x 31
150 x 93 x 31
150 x 93 x 31
MODERNUM DCDC MANUAL
MODERNUM DCDC omvandlare

5
DC-DC CONVERTER IP67
GARANTI
•Modernum garanti gäller endast produktens ursprungliga köpare inom en period av 24 månader från det att
produkten inhandlats.
•Modernum garanterar att produkten är i utmärkt skick vid leverans, om inte gäller full returrätt.
•Om användaren inte har utfört en korrekt installation eller använt produkten på ett felaktigt sätt gäller ingen
garanti.
Garantiservice
För att utnyttja garanti kontakta då din återförsäljare där du inhandlat produkten.
För att utnyttja garanti behövs följande:
•Kvitto
•Modellnummer
•Produktens serienummer
•En kort beskrivning om problemet
SEPAB Fordonsprodukter AB
www.modernum.se
Bergkällavägen 31 B
192 79 Sollentuna
Phone: [phone]
Mail: [e-mail]
VARNING!
Använd inte denna produkt utan att först läsa hela manualen! Att felaktigt installera eller använda
produkten kan allvarligt skada eller förstöra produkten eller andra elektroniska produkter. Används
produkten på ett felaktigt sätt kommer ingen garanti att gälla.

1
DC-DC CONVERTER IP67
MANUAL, ENGLISH
CRITICAL INFORMATION
The technical data, information and illustrations have been carefully compiled and corresponds to the product status
at the time of printing this manual. The manufacturer reserves the right to improve or modify the product,
specifications and documentation at any time without prior notice, provided that it is not considered necessary for
technical reasons.
Descriptions have been prepared very carefully and in detail, yet it is never possible to completely rule out wrong.
Under no circumstances will the manufacturer be held responsible for errors or damages resulting from wrong use
or from misinterpretation.
The content of this documentation may not be copied, reproduced, translated or otherwise passed on to third
parties in any form without the express written consent of Modernum.
Warning!
Failure to follow these safety instructions could result in personal injury, property damage or impair the
function of the product.
Danger! High voltage!
Failure to follow this safety instruction can result in injury or death, or may damage or destroy the
DCDC Converter.
Important Information!
To avoid operator error, read this manual carefully before installing and using the product and follow
the appropriate instructions. Keep this manual near the product so that it can be referred to later.
This product is not intended for use by persons (including children) with reduced physical sensory or
mental capabilities, or lack of knowledge or experience, unless they have received instructions or
information on how to use the product by a person responsible for their safety. Children should be
supervised to ensure that they do not play with the product.

2
DC-DC CONVERTER IP67
USER MANUAL
•Read this instruction before the DC-DC is taken into use.
•Keep this manual within easy reach for the user of this DC-DC converter.
General
DCDC converter is designed to convert a DC voltage to another. The unit comes in both isolated and uninsulated
versions. On the isolated units input voltage and the output voltage is isolated from one another. If common ground
is wanted, connect minus input and output to the same point. The DC-DC is working with advanced switching
technology with an efficiency of >96 %. The electronics in DC-DC monitors the internal temperature, indicates short
circuits and reverse polarity, this prevents damage to the device when the DC-DC is misused.
Installation
Check that the correct input voltage range and output voltage range matches the installation and the parameters
mentioned on the DC-DC. The DC-DC enclosure is IP67, which makes it ideal for tough environment installation or as
an onboard component.

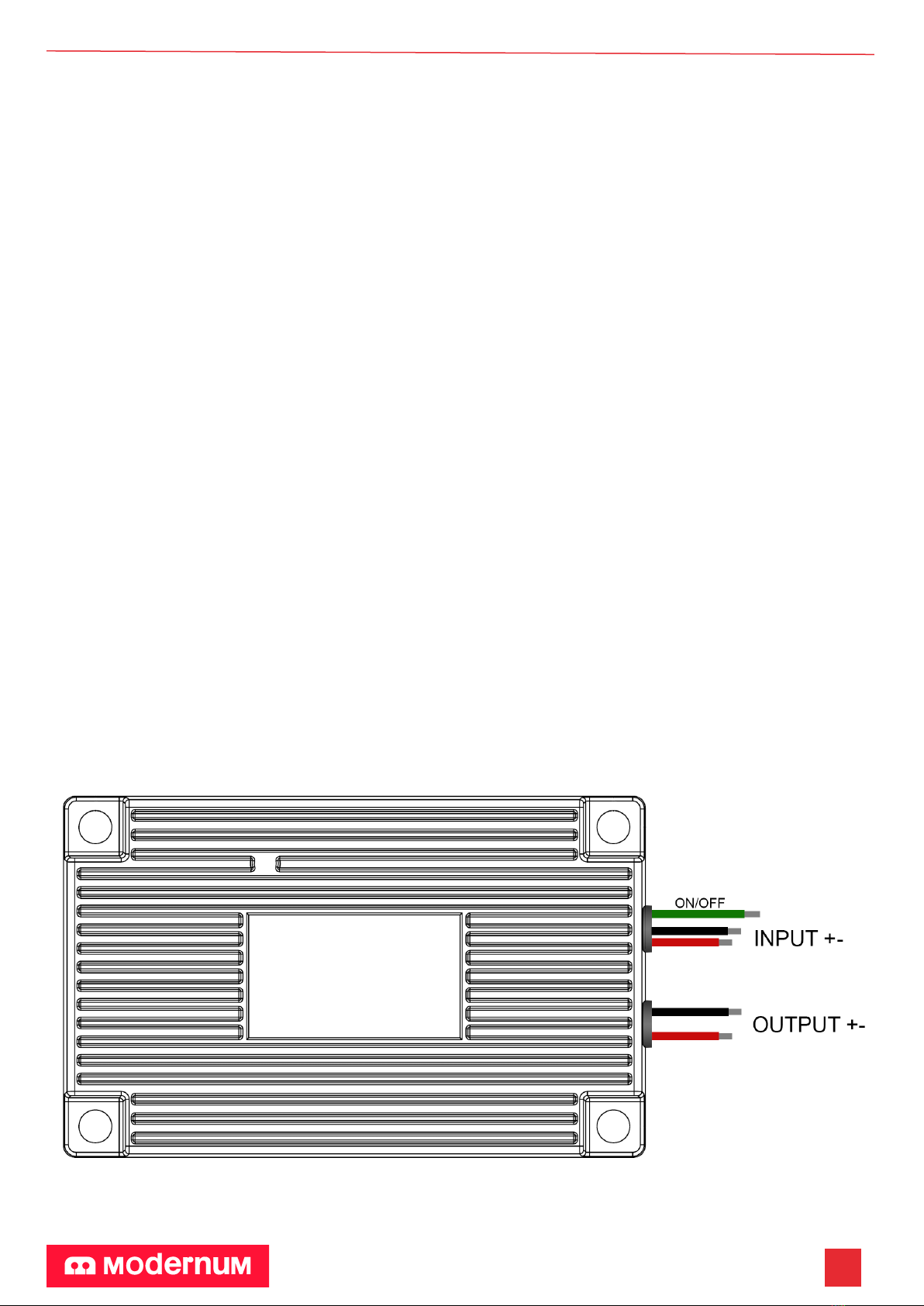

The DC-DC converter is shipped with cables for easy installation. Input and output cabling has a length of 50cm with
varying cable areas depending on the model. Be careful not to under dimension the wiring of the input voltage. The
unit also has an ON / OFF function via the green wire.
OBS! For the unit so start the green wire needs to be connected to >+6V on the same side as the input voltage.
INPUT

3
DC-DC CONVERTER IP67
TECHNICAL SPECIFICATION
INCLUDET IN THE PACKAGE
ISOLATED
NON ISOLATED
CHARGERS
MODEL
12-24
24-12
24-12
48-12
24-24
24-12
24-12
12-12
24-24
ARTICLE NUMBER
0060400
0060401
0060404
0060405
0060406
0060407
0060408
0060403
0060402
INPUT VOLTAGE
9-18V
18-32V
18-32V
36-65V
18-32V
18-36V
18-36V
9-18V
9-18V
UUTPUT VOLTAGE
12V
24V
24V
12V
24V
12V
12V
12V
24V
POWER
200W
200W
400W
400W
400W
250W
380W
200W
200W
HOUSING
IP67
IP67
IP67
IP67
IP67
IP67
IP67
IP67
IP67
CONNECTIONS
Cables
Cables
Cables
Cables
Cables
Cables
Cables
Cables
Cables
EFFICIENCY
>96%
>96%
>96%
>96%
>96%
>96%
>96%
>96%
>96%
WEIGHT
820g
820g
820g
820g
820g
820g
820g
820g
820g
MEASUREMENTS
L x W x H (mm)
150 x 93 x 31
150 x 93 x 31
150 x 93 x 31
150 x 93 x 31
150 x 93 x 31
150 x 93 x 31
150 x 93 x 31
150 x 93 x 31
150 x 93 x 31
DC-DC MANUAL
DCDC Converter

4
DC-DC CONVERTER IP67
WARRANTY
•Modernum warranty applies only to original purchaser within a period of 24 months from the date from
delivery.
•Modernum guarantees that the product is in excellent condition upon delivery, unless comes full refund.
•If the user has not conducted a proper installation or used the product incorrectly applies no warranty.
Warranty claim
To take advantage of warranty please contact your retailer.
Please have following information available:
•Receipt
•Model number
•Product serial number
•A brief description of the malfunction
SEPAB Fordonsprodukter AB
www.modernum.se
Bergkällavägen 31 B
192 79 Sollentuna
Phone: [phone]
Mail: [e-mail]
WARNING!
Do not use this product without reading the entire manual! Incorrectly installed or use of the product
can sincerely damage the user, destroy the product or connected equipment. If the product is used the
wrong way, warranty may be void.

IP67 MODELS
P0990217_rev3
