Moen Motionsense User manual

MotionSense™
Hands-Free Convenience in the Kitchen
Quick Start Guide

Moen faucets with MotionSense
provide hands-free control,
making it easy to accomplish
tasks quickly and more efficiently.
True hands-free operation helps
you control the spread of dirt and
germs. Plus, the Ready Sensor
saves water because it only flows
when needed.
Get to Know MotionSense
Hands-Free Kitchen Faucet
Your faucet may look different than the model shown.
QWave Sensor
QReady Sensor
with LED Indicator QHandle
MotionSense provides the convenience of a kitchen faucet that can literally
sense what you’re trying to accomplish and will respond to what you need,
the moment you need it.
2

Wave Hello to MotionSense
Versatile Hands-Free Convenience in the Kitchen
Wave Sensor
Pass your hand over the Wave Sensor at the top of the
faucet spout to turn water on. To turn the water off,
simply wave your hand over the sensor at the top of
the spout again. The Wave Sensor is great for filling
large pots and washing dishes. For added safety, the
MotionSense auto-shutoff feature stops flow after
water is on for two (2) minutes.
Handle
Use the familiar handle at any time to turn the
faucet on or off, or to adjust the water flow and
temperature.
Ready Sensor
The Ready Sensor detects when you place your hands
or an object below the spout and supplies water only
until you exit the sensor zone. You’ll use water more
wisely when using the Ready Sensor for quick tasks,
like washing your hands.
3
Three Simple Ways MotionSense Responds to You

Watch MotionSense deliver convenience on command.
Scan here for a video demo.
(First, download the app at getscanlife.com.)
Adjusting Hands-Free Temperature
When you use your faucet in the hands-free mode, MotionSense supplies water
at a preset mid-mix temperature. To adjust temperature, simply use the dial on
the under-counter control box to adjust to your desired preset temperature mix.
Cleaning Mode/Guest Mode
Disabling MotionSense Hands-Free may be helpful when
you are cleaning your faucet or when guests unfamiliar with
MotionSense will be using your kitchen.
To Disable Both Sensors
Hold your hand directly above the Wave Sensor for approximately
five (5) seconds. Water will begin to run and then turn off,
indicating MotionSense Hands-Free has been disabled.
To Enable Both Sensors
Simply repeat the process, holding your hand above the Wave
Sensor for five (5) seconds until water begins to run again.
Disable or enable
both sensors
with one simple
motion.
4
Once batteries are inserted or AC power is supplied, the faucet will begin
start-up mode. The blue LED indicator light on the Ready Sensor will blink,
water will run for ten (10) seconds, then the blue light will blink again.
Do not stand directly in front of faucet during startup/calibration.
Powering Up Your Faucet
To Disable the Ready Sensor Only
Using the handle, turn the faucet on and then hold your hand
above the Wave Sensor for approximately five (5) seconds.
To Enable the Ready Sensor Only
Simply repeat the process. Using the handle, turn the faucet on
and then hold your hand above the Wave Sensor for approximately
five (5) seconds until water begins to run again.
Disable or enable
the Ready Sensor
with two simple
motions.
Easy under-
counter water
temperature
adjustment

General Care and Maintenance
Troubleshooting
Cleaning
Use a soft, damp cloth with mild liquid soap or glass
cleaner. Avoid harsh chemical cleaners, abrasives and
cleaning pads or sponges not specifically designed for
polished surfaces.
Changing Batteries*

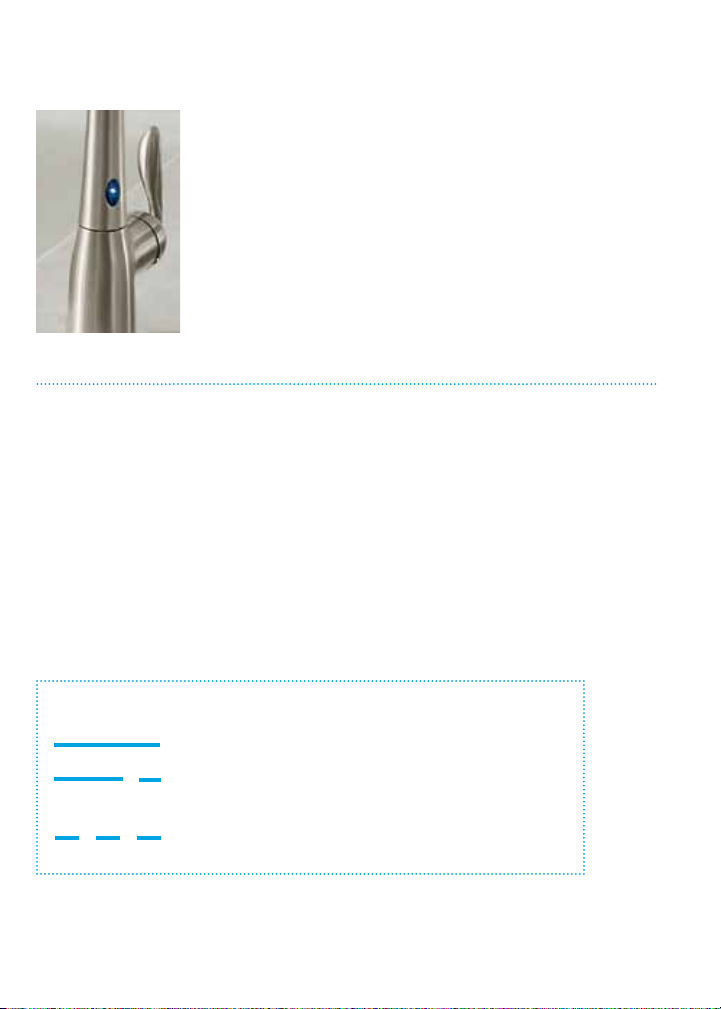

When the blue LED indicator at the base of the spout
flashes, your batteries are low. Open the lid on the
battery pack to replace your six (6) AA batteries.
[Battery life is approximately one (1) year.]
Power Interruptions
Regular handle operation won’t be interrupted by a power outage or battery
failure. If you experience a power outage or your batteries run out of power,
use the manual handle to control your faucet until power is restored or
batteries are replaced.
Performance Check
Should you ever encounter an issue with your MotionSense electronics, the
LED indicator on the control box will blink to alert you (see LED blinking
patterns below). Contact Moen Consumer Support at 1-800-BUY-MOEN or
a local trade professional.
Low battery indicator
5
* Optional AC Service Kit Adaptor (SKU #163712) available as substitution.
LED Blinking Pattern Indicators
= Constant on: Replace control box
= One long, one short: Replace electronic module
within valve; remove using standard screwdriver
= Three short: Replace spout
straight line
broken line
dash line

For additional user assistance, troubleshooting help and complete
warranty information, contact Moen at 1-800-BUY-MOEN or visit
moen.com.
Moen products are manufactured under the highest
standards of quality and workmanship. MotionSense
faucets are backed by a Limited Lifetime Warranty.
ìLimited Lifetime Warranty against leaks, drips, finish defects to
the original consumer purchaser
ì5-Year warranty against electronic operation defects to the original
consumer purchaser
ì5-Year warranty against leaks, drips, finish defects if used in
commercial applications
ì1-Year warranty against electronic operation defects if used in
commercial applications
MotionSense Product Registration
Register your MotionSense product online at moen.com/motionsense/support
to guarantee warranty coverage and to help us expedite any technical
assistance, should you need it in the future. You can also sign up to receive
helpful tips on how to use your MotionSense product, and learn more about
other Moen products and innovations.
Consumer Support
For additional MotionSense support and
information, and access to the topics below,
visit moen.com/motionsense/support or simply scan
this code. (First, download the app at getscanlife.com.)
ìOwner tips
- Product registration
- Maintenance and care
- Warranty support
- Downloadable Quick Start Guide
- Instruction sheet
- Frequently asked questions
ìInstallation video
ìRatings and reviews
ìMotionSense product gallery
ìContact us
6

7
MotionSenseMC
Commodité de la fonction mains libres en cuisine
Guide de démarrage rapide

8
Les robinets Moen avec
MotionSense disposent d’une
commande mains libres,
permettant de réaliser les
tâches plus rapidement et plus
efficacement. Un véritable
fonctionnement en mains libres
vous permet de maîtriser la
propagation de la saleté et des germes.
De plus, le Capteur opérationnel
économise l’eau, qui ne coule que
lorsque cela est nécessaire.
Apprenez à connaître MotionSense
Robinet de cuisine avec mode mains libres
Votre robinet peut être différent du modèle illustré.
QCapteur d’ondes
QCapteur
opérationnel
avec voyant QPoignée
MotionSense offre l’avantage d’un robinet de cuisine qui peut littéralement
sentir ce que vous essayez de faire et vous donner ce dont vous avez besoin,
au moment où vous en avez besoin.

9
Saluez MotionSense avec votre main
Fonction polyvalente mains libres en cuisine
Capteur d’ondes
Passez votre main sur le Capteur d’ondes au-dessus
du bec du robinet pour ouvrir l’eau. Pour fermer l’eau,
passez simplement votre main à nouveau sur le Capteur
d’ondes au-dessus du bec. Le Capteur d’ondes est idéal
pour le remplissage de grandes marmites et pour laver
la vaisselle. Pour plus de sécurité, la fonction d’arrêt
automatique du MotionSense fermera le robinet après
que l’eau aura coulé pendant deux (2) minutes.
Poignée
Utilisez la poignée familière à tout moment pour
ouvrir ou fermer le robinet, ou pour ajuster le débit
d’eau et la température.
Capteur opérationnel
Le Capteur opérationnel détecte le moment où vous
placez vos mains ou un objet en dessous du bec et
fournira de l’eau jusqu’à ce que vous quittiez la zone
du capteur. Grâce au Capteur opérationnel, vous
utiliserez plus judicieusement l’eau pour les tâches
rapides, comme se laver les mains.
Trois moyens simples par lesquels MotionSense vous répond

10
Réglez la température en mode
mains libres
Lorsque vous utilisez votre robinet en mode mains libres, MotionSense
fournit de l’eau à une température tiède préréglée. Pour régler la température,
il suffit d’utiliser le cadran sur le boîtier de commande sous le comptoir pour
l’adapter à la température préréglée souhaitée.
Mode nettoyage/Mode invité
La désactivation de la fonction mains libres de MotionSense peut
être utile lorsque vous nettoyez votre robinet ou lorsque des
invités qui ne connaissent pas MotionSense utilisent votre cuisine.
Pour désactiver les deux capteurs
Placez votre main directement au-dessus du Capteur d’ondes
pendant environ cinq (5) secondes. L’eau commencera à
couler, puis s’arrêtera, indiquant que le mode mains libres
du MotionSense est désactivé.
Pour activer les deux capteurs
Il suffit de répéter le processus, en tenant votre main au-dessus
du Capteur d’ondes pendant cinq (5) secondes jusqu’à ce que
l’eau recommence à couler.
Désactiver ou
activer les deux
capteurs par
un simple
mouvement.
Une fois que les piles sont insérées ou que l’alimentation secteur est
fournie, le robinet commence le mode de démarrage. La lumière du voyant
bleu sur le Capteur opérationnel clignotera, l’eau coulera pour une durée de
dix (10) secondes, puis la lumière bleue clignotera à nouveau. Ne vous tenez
pas directement devant le robinet lors du démarrage/calibrage.
Énergisez votre robinet
Pour désactiver uniquement le Capteur opérationnel
À l’aide de la poignée, ouvrez le robinet et placez votre main
directement au-dessus du Capteur d’ondes pendant environ
cinq (5) secondes.
Pour activer uniquement le Capteur opérationnel
Il suffit de répéter le processus. À l’aide de la poignée, ouvrez le
robinet et placez votre main directement au-dessus du Capteur
d’ondes pendant environ cinq (5) secondes jusqu’à ce que l’eau
recommence à couler.
Réglage
facile de la
température
de l’eau sous
le comptoir
Désactiver ou
activer le Capteur
opérationnel par
deux mouvements
simples.

11
Indicateur de piles
faibles
Entretien général et maintenance
Dépannage
Nettoyage
Utilisez un chiffon doux et humide avec du savon liquide
doux ou un nettoyant pour vitres. Évitez les nettoyants
chimiques, abrasifs et les tampons ou les éponges à
récurer qui ne sont pas spécifiquement conçus pour les
surfaces polies.
Changement des piles*
Lorsque le voyant bleu à la base du bec clignote, les
piles sont faibles. Ouvrez le couvercle du bloc de piles
pour remplacer les six (6) piles AA. [L’autonomie d’une
pile est d’environ un (1) an.]
Pannes de courant
Le fonctionnement régulier de la poignée ne sera pas interrompu par une
panne de courant ou une défaillance de pile. Si une panne de courant se
produit ou si vos piles sont à court d’énergie, utilisez la poignée manuelle
pour contrôler votre robinet jusqu’à ce que le courant soit rétabli ou que les
piles soient remplacées.
Vérification de la performance
Si vous rencontrez un problème avec les fonctions électroniques de votre
MotionSense, le voyant sur le boîtier de commande se mettra à clignoter
pour vous avertir (voir schémas de clignotement du voyant ci-dessous).
Contactez le Service à la clientèle de Moen au 1-800-BUY-MOEN ou un
professionnel local du commerce.
*Kit d’adaptateur AC en option (SKU # 163712) disponible comme substitution.
Schémas de clignotement du voyant
= constant : Remplacer le boîtier de commande
= un long, un court : Remplacer le module électronique
dans la soupape; retirer à l’aide d’un tournevis standard
= trois courts : Remplacer le bec
ligne droite
ligne brisée
ligne pointillée
Pour désactiver uniquement le Capteur opérationnel
À l’aide de la poignée, ouvrez le robinet et placez votre main
directement au-dessus du Capteur d’ondes pendant environ
cinq (5) secondes.
Pour activer uniquement le Capteur opérationnel
Il suffit de répéter le processus. À l’aide de la poignée, ouvrez le
robinet et placez votre main directement au-dessus du Capteur
d’ondes pendant environ cinq (5) secondes jusqu’à ce que l’eau
recommence à couler.

12
Pour obtenir une assistance supplémentaire pour l’utilisateur, de l’aide de
dépannage et des informations complètes concernant la garantie, veuillez
communiquer avec Moen au 1-800-BUY-MOEN ou visitez le site moen.com.
Les produits Moen sont fabriqués selon les normes de qualité et de
fabrication les plus strictes. Les robinets MotionSense sont soutenus
par une garantie à vie limitée.
Service à la clientèle
Pour obtenir un soutien et des informations supplémentaires sur
MotionSense et accéder aux rubriques ci-dessous, visitez le site
moen.com/motionsense/support.
ìConseils au propriétaire
- Enregistrement du produit
- Maintenance et entretien
- Soutien au titre de la garantie
- Guide de démarrage rapide
téléchargeable
- Feuille d’instructions
- Foire aux questions
ìVidéo d’installation
ìNotes et commentaires
ìGalerie de produits
MotionSense
ìContactez-nous
ìGarantie à vie limitée contre les fuites, les égouttements, les défauts de
finition à l’acheteur original
ìGarantie de 5 ans contre les défauts de fonctionnement des composants
électroniques à l’acheteur original
ìGarantie de 5 ans contre les fuites, les égouttements, les défauts de finition
si utilisé dans des applications commerciales
ìGarantie de 1 an contre les défauts de fonctionnement des composants
électroniques si utilisé dans des applications commerciales
Enregistrement du produit MotionSense
Enregistrez votre produit MotionSense en ligne à
moen.com/motionsense/support pour garantir la couverture de garantie et
nous aider à accélérer l’assistance technique, au cas où vous en auriez besoin
à l’avenir. Vous pouvez également vous inscrire pour recevoir des conseils utiles
sur la façon d’utiliser votre produit MotionSense, et en apprendre davantage sur
les autres produits et innovations Moen.

13
MotionSense™
Comodidad manos libres en la cocina
Guía de Arranque Rápido

14
Los grifos Moen con MotionSense
permiten el control manos libres,
facilitando la realización más
rápida y eficiente de las tareas.
La operación verdaderamente
manos libres le ayuda a controlar
la propagación de la suciedad y los
gérmenes. Además, el Sensor Listo
ahorra agua porque ésta sólo fluye
cuando se la necesita.
Conozca el MotionSense
Grifo de cocina manos libres
La apariencia de su grifo puede ser diferente del modelo aquí mostrado.
QSensor de Movimiento
QSensor Listo
con LED Indicador QMango
MotionSense brinda la comodidad de un grifo de cocina que puede sentir
literalmente lo que usted está tratando de hacer y responde a lo que
necesita, en el momento que lo necesita.

15
Salude al MotionSense
Versátil comodidad manos libres en la cocina
Sensor de Movimiento
Pase la mano por el Sensor de Movimiento en la parte
superior del caño del grifo para activar la salida del
agua. Para desactivarla simplemente pase de nuevo la
mano por el sensor en la parte superior del caño. El
Sensor de Movimiento es muy bueno para llenar ollas
grandes y lavar platos. Para una mayor seguridad, la
característica de cierre automático de MotionSense
detiene el flujo del agua después de dos (2) minutos.
Mango
Utilice el mango familiar en cualquier momento
para abrir o cerrar el grifo o para ajustar el flujo y
la temperatura del agua.
Sensor Listo
El Sensor Listo detecta cuando usted coloca las
manos o un objeto debajo del grifo y abastece de
agua sólo hasta que usted sale de la zona del sensor.
Así usted usará el agua más prudentemente al utilizar
el Sensor Listo para tareas rápidas, como lavarse
las manos.
MotionSense le responde de tres modos simples

16
Ajuste de temperatura
manos libres
Cuando usted utiliza el grifo en modo manos libres, el MotionSense abastece
de agua a una temperatura predeterminada de mezcla intermedia. Para
ajustar la temperatura simplemente utilice el dial que se encuentra en la
caja de control debajo de la mesada para ajustar a la mezcla de temperatura
predeterminada que desee.
Modo Limpieza/Modo Huésped
Puede resultar útil desactivar el MotionSense Manos Libres
cuando realiza la limpieza del grifo o cuando huéspedes no
familiarizados con el MotionSense utilizan su cocina.
Desactive o active
ambos sensores
con un simple
movimiento.
Después de insertadas las baterías o conectada la alimentación de CA,
el grifo se pondrá en modo arranque. El LED indicador de color azul en el
Sensor Listo destellará, el agua correrá durante diez (10) segundos y luego
la luz azul volverá a destellar. No se pare directamente en frente del grifo
durante el arranque/calibración.
Alimentación del grifo
Ajuste
sencillo de la
temperatura
del agua debajo
de la mesada
Desactive o active
el Sensor Listo
con dos simples
movimientos.
Para desactivar ambos sensores
Mantenga la mano directamente arriba del Sensor de Movimiento
durante cinco (5) segundos, aproximadamente. El agua comenzará
a correr y luego se cortará, indicando que el MotionSense Manos
Libres ha sido desactivado.
Para activar ambos sensores
Simplemente repita el proceso, manteniendo la mano arriba del
Sensor de Movimiento durante cinco (5) segundos hasta que el
agua comience a correr otra vez.
Para desactivar el Sensor Listo solamente
Usando el mango active el grifo y luego mantenga la mano
arriba del Sensor de Movimiento durante cinco (5) segundos,
aproximadamente.
Para activar el Sensor Listo solamente
Simplemente repita el proceso. Usando el mango active el grifo y
luego mantenga la mano arriba del Sensor de Movimiento durante
cinco (5) segundos, aproximadamente, hasta que el agua comience
a correr otra vez.

17
Cuidado y mantenimiento generales
Detección de problemas
Limpieza
Utilice un paño suave humedecido con jabón líquido o
limpiavidrios. Evite los químicos de limpieza fuertes, los
abrasivos y los paños o esponjas de limpieza que no hayan
sido diseñados específicamente para superficies pulidas.
Cambio de las baterías*
Cuando el LED indicador azul en la base del grifo
destella, las baterías están con poca carga. Abra la
tapa del alojamiento de las baterías para reemplazar
las seis (6) baterías AA. [La vida útil de las baterías es
de aproximadamente un (1) año.]
Interrupciones de la alimentación
La operación regular del mango no será interrumpida por una interrupción del
suministro eléctrico o un fallo de las baterías. Si se produce una interrupción
del suministro eléctrico o si se agota la carga de las baterías utilice el mango
manualmente para controlar el grifo hasta que se restaure el suministro o se
reemplacen las baterías.
Verificación del rendimiento
Si en algún momento surge un problema con los componentes electrónicos
del MotionSense, el LED indicador en la caja de control destellará como alerta
(véase a continuación los patrones de destello del LED). Contactar Soporte al
Consumidor de Moen al 1-800-BUY-MOEN o a un profesional local del rubro.
Indicador de batería baja
*El Adaptador de Kit de Servicio de CA Opcional (SKU #163712) está
disponible como reemplazo.
Patrones de destello del LED indicador
= Encendido constante: Reemplazar la caja de control
= Un encendido largo, un encendido corto: Reemplazar
el módulo electrónico en la válvula; retirar utilizando
un destornillador estándar
línea recta
línea interrumpida
= Tres encendidos cortos: Reemplazar el caño
línea de rayas

18
Para obtener asistencia adicional al usuario, ayuda en la detección de
fallos e información completa sobre la garantía contactar a Moen a
1-800-BUY-MOEN o visite moen.com.
Los productos Moen son fabricados con las más altas normas
de calidad y mano de obra. Los grifos MotionSense cuentan con
una Garantía limitada de por vida.
ìGarantía limitada de por vida contra pérdidas, goteo, defectos
de terminación para el comprador consumidor original
ìGarantía de 5 años por defectos de operación de electrónica para el
comprador consumidor original
ìGarantía de 5 años contra pérdidas, goteo, defectos de terminación si
se utiliza en aplicaciones comerciales
ìGarantía de 1 año por defectos de operación de electrónica si se utiliza
en aplicaciones comerciales
Registro del producto MotionSense
Registre su producto MotionSense en línea en moen.com/motionsense/support
para obtener la cobertura de la garantía y para ayudarnos a facilitar la asistencia
técnica, en caso de que usted la necesite en el futuro. También puede suscribirse
para recibir consejos útiles acerca del uso del producto MotionSense y conocer
más sobre otros productos e innovaciones de Moen.
Soporte al Consumidor
Para obtener soporte e información adicionales sobre el MotionSense
y acceder a los siguientes temas visite moen.com/motionsense/support.
ìConsejos para el propietario
- Registro del producto
- Mantenimiento y cuidado
- Soporte de garantía
- Guía de Arranque Rápido
descargable
- Hoja de instrucciones
- Preguntas frecuentes
ìVideo de instalación
ìCalificaciones y críticas
ìGalería de productos MotionSense
ìContáctenos

19

INS2141 5M-6/12-WYGL
Although descriptions are
believed correct at publication
approval, accuracy cannot
be guaranteed. Contact Moen
Incorporated at the locations
listed below for further
information.
Moen reserves the right to
make product specification
changes from time to time,
without notice or obligation,
and to change or discontinue
models.
© 2012 Moen Incorporated.
All rights reserved.
U.S. Headquarters:
Moen Incorporated
25300 Al Moen Drive
North Olmsted, OH
44070-8022
1-800-BUY-MOEN
Canada Headquarters:
Moen, Inc.
2816 Bristol Circle
Oakville, Ontario L6H 5S7
1-800-465-6130
Mexico Headquarters:
Moen de Mexico Carretera
Saltillo – Monterrey
KM 14.7 Ramoz Arizpe
Coahuila, Mexico 25900
01 800 718 43 45
Lors de la publication de
cette brochure, la description
des produits était juste, mais
cette exactitude ne peut
être garantie. Contactez
Moen inc. aux coordonnées
indiquées ci-dessous pour
obtenir de plus amples
renseignements.
Moen se réserve le droit
d’apporter des modifications
à ses produits, et ce, sans
préavis ni obligation, de
même que celui de changer
certains modèles ou d’en
cesser la vente.
©2012 Moen inc.
Tous droits réservés.
Siège social américain :
Moen inc.
25300 Al Moen Drive
North Olmsted, OH
44070-8022
1-800-BUY-MOEN
Siège canadien :
Moen inc.
2816, Bristol Circle
Oakville (Ontario) L6H 5S7
1-800-465-6130
Siège mexicain :
Moen de Mexico Carretera
Saltillo – Monterrey
KM 14.7 Ramos Arzipe
Coahuila, Mexico 25900
01 800 718 43 45
Aunque se supone que las
descripciones son correctas
al momento de aprobar las
publicaciones, no se puede
garantizar su exactitud.
Contáctese con Moen
Incorporated en los lugares
que se mencionan a
continuación para obtener
más información.
Moen se reserva el derecho
de modificar ocasionalmente
las especificaciones de los
productos, sin previo aviso ni
obligaciones, y de cambiar o
discontinuar los modelos.
©2012 Moen Incorporated.
Todos los derechos
reservados.
Oficina central en los
Estados Unidos:
Moen Incorporated
25300 Al Moen Drive
North Olmsted, OH
44070-8022
1-800-BUY-MOEN
Oficina central en Canadá:
Moen, Inc.
2816 Bristol Circle
Oakville, Ontario L6H 5S7
1-800-465-6130
Oficina central en México:
Moen de Mexico Carretera
Saltillo – Monterrey
KM 14.7 Ramoz Arizpe
Coahuila, México 25900
Teléfono 01 800 718 43 45
