Moen RT4130 Series User manual

FILE
LIME
LIMA
PLIERS
PINCES
PINZAS
DRILL
PERCEUSE
TALADRO
TUBING CUTTER
COUPE-TUYAU
CORTADOR DE TUBO
FLASHLIGHT
LAMPE DE POCHE
LINTERNA
TILE SEALER
MASTIC DE CRAMIQUE
SELLADOR DE BALDOSA
ADJUSTABLE WRENCH
CL ANGLAISE
LLAVE AJUSTABLE
HACKSAW
SCIE Ë MTAUX
SIERRA DE ARMERO
PHILLIPS SCREWDRIVER
TOURNEVIS Ë POINTE CRUCIFORME
DESARMADOR DE ESTRELLA
PLUMBER'S PUTTY
MASTIC DE PLOMBIER
MASILLA DE PLOMERO
SAFETY GLASSES
LUNETTES DE SCURIT
GAFAS DE SEGURIDAD
HEX WRENCH
CL HEXAGONALE
LLAVE HEXAGONAL
TORCH
CHALUMEAU
SOLDADOR
SOLDERING
PASTE FLUXPASTE FLUX
SOLDER KIT
NCESSAIRE Ë SOUDER
EQUIPO DE SOLDAR
For Safety and ease of faucet
replacement, Moen recommends the
use of these helpful tools.
Para la seguridad y facilidad de
repuesto de la mezcladora, Moen
recomienda las siguientes herramientas.
Par mesure de sécurité et pour faciliter
l’installation, Moen suggère l’utilisation
des outils suivants.
INS286
HELPFUL TOOLS HERRAMIENTAS UTILES OUTILS UTILES
ENGLISH ESPAÑOL FRANÇAIS
5 FUNCTION TRANSFER VALVE TRIM
INSTALLATION INSTRUCTIONS
MODELS RT4130, RT4150, T4130, T4140, T4160 SERIES
GARNITURE DE ROBINET COUPLEUR À 5 FONCTIONS
DIRECTIVES D’INSTALLATION
Modèles RT4130, RT4150, T4130, T4140, T4160
INSTRUCCIONES PARA LA INSTALACIÓN DE LA TERMINACIÓN
DE LA VÁLVULA DESVIADORA DE 5 FUNCIONES
MODELO SERIES RT4130, RT4150, T4130, T4140, T4160
KEEP INSTRUCTIONS FOR
FUTURE REFERENCE
Thank you for purchasing a quality MOEN valve.
With simple care and maintenance, it will provide
you with many years of reliable performance.
Please read all instructions before installation.
TIPS FOR REMOVAL OF OLD FAUCET:
CAUTION: Always turn water OFF before
removing existing faucet or disassembling
the valve. Open faucet handle to relieve
water pressure and ensure that complete
water shut-off has been accomplished.
GUARDE ESTAS INSTRUCCIONES PARA
REFERENCIA FUTURA
Gracias por comprar una válvula MOEN de alta
calidad. Con un cuidado y mantenimiento
sencillos, le brindará muchos años de servicio
fiable. Por favor lea todas las instrucciones antes
de instalar.
SUGERENCIAS PARA RETIRAR LA VIEJA
MEZCLADORA:
ADVERTENCIA: Desconecte siempre el
agua antes de retirar la mezcladora
existente o desarmar la válvula. Abra los
manerales de la mezcladora para
desahogar la presión del agua y
asegurarse de que se ha logrado un corte
completo de la misma.
CONSERVER CES DIRECTIVES POUR
RÉFÉRENCE ULTÉRIEURE
Merci d’avoir acheté un soupape de qualité
MOEN. Avec un peu de soin et d’entretien, ce
robinet vous donnera plusieurs années de
rendement fiable. Lire attentivement toutes les
directives avant de débuter l’installation.
SUGGESTIONS POUR ENLEVER L’ANCIEN
ROBINET :
ATTENTION :Toujours couper l’alimentation
en eau avant d’enlever ou de démonter le
soupape. Ouvrir la poignée du robinet pour
libérer la pression d’eau et pour s’assurer
que l’alimentation en eau a bien été coupée.
!!
© Moen Incorporated, 2000
Printed in U.S.A.
INS286 MAY00
!
Complies with ASME A112.18.1M and CSA B125Complies with ASME A112.18.1M and CSA B125 Conformément à ASME A112.18.1M et CSA B125 En cumplimiento de ASME A112.18.1M y CSA B125

1INS286
3
4
5
7
6
1
2
10
2
3
5
7
6
9
3
5
7
6
11
12
13
8
8
8
4
2
4

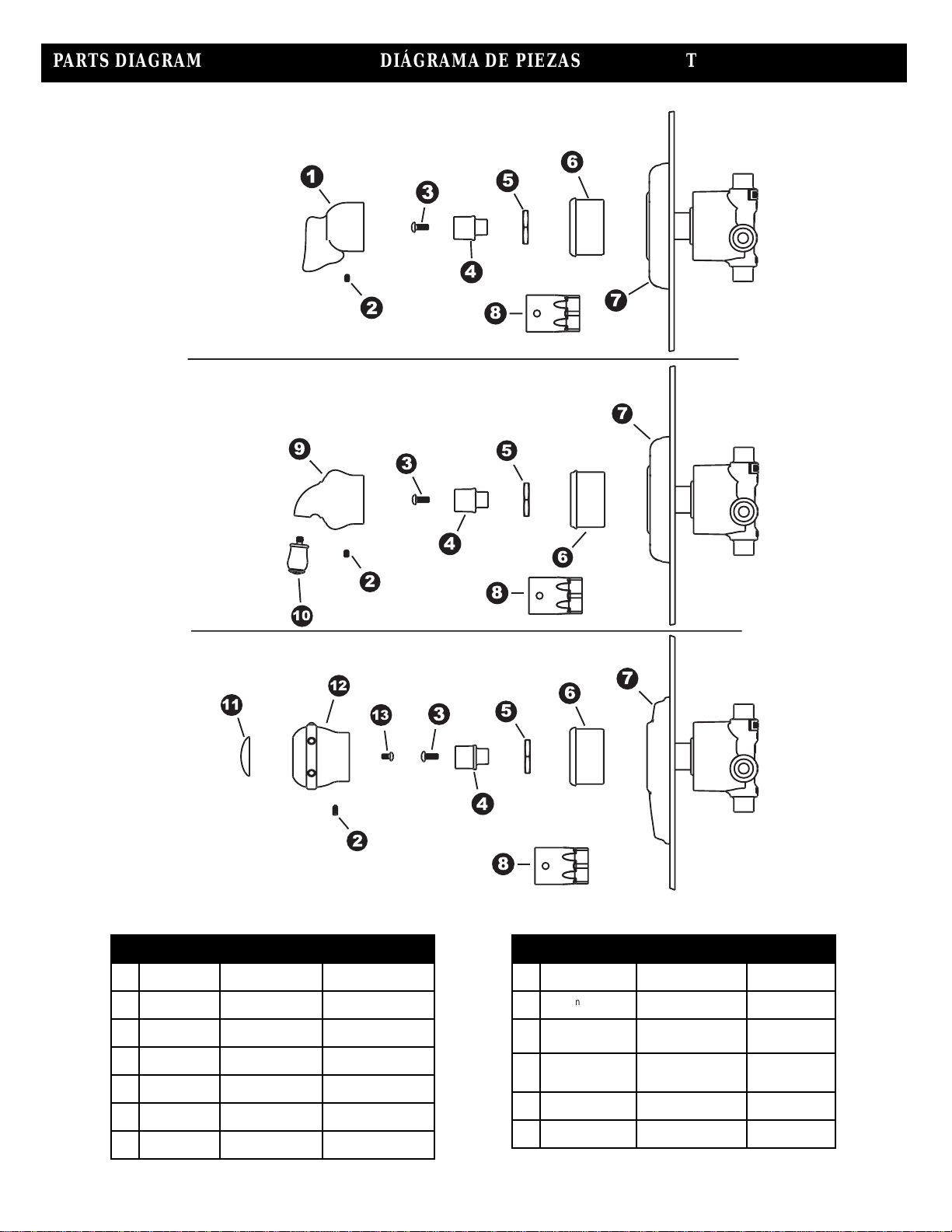

PARTS DIAGRAM DIÁGRAMA DE PIEZAS TABLEAU DES PIÈCES
ENGLISH
NÇAIS
ESPAÑOL
1
Handle
Poignée
Monomando
2
SetScrew
Vis de blocage
Tornillo de fijación
3
1/2" Screw
Vis de 12,7 mm
Tornillo de 1/2" (1,27 cm.)
4
Handle Adapter
Adaptateurde poignée
Adaptador del monomando
5
RetainerNut
Écroude retenue
Tuerca de retención
6
MountingCup
Coupellede valve
Copa de montaje
7
Escutcheon
Rosace
Chapetón
ENGLISH
ANÇAIS
ESPAÑOL
8
Wrench
Clé
Llave
9
HandleHub
Moyeu de poignée
Cubo del monomando
10
HandleInsert (sold
separately)
Pièce rapportée de poignée
(vendue séparément)
Pieza de inserción del
monomando (en
venta por separado)
11
End Cap (sold separately
forMonticello)
Bouton de finition (vendu
séparément pour
Monticello
Tapa (en venta por
separado para
Monticello
12
Knob
Bouton
Perilla
13
5/16" Screw
Vis de 7,9 mm
Tornillode 5/16"
(0,79cm.)

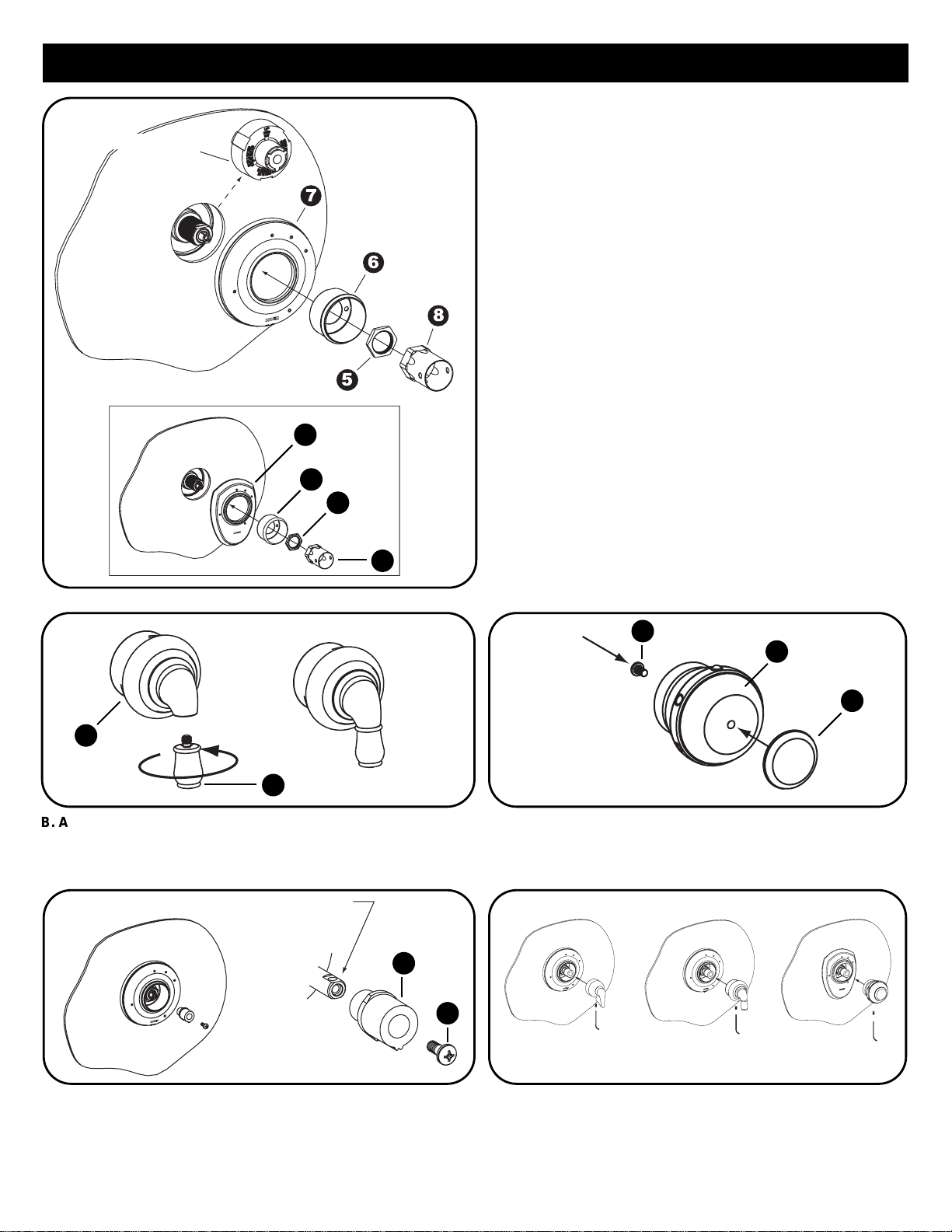

A. Install Escutcheon
1. Prior to Escutcheon (7) installation, verify that the plaster ground
has been removed from the valve so that the trim will fit properly.
2. Insert the Mounting Cup (6), passing through the Escutcheon
such that the slot on the back of the Mounting Cup faces
upwards.
3. Screw the Escutcheon Retainer Nut (5) onto the threaded
portion of the valve stem using the supplied wrench (8), and
tighten the Escutcheon and Mounting Cup into place. Make sure
that the “MOEN” insignia on the Escutcheon is aligned in the
bottom position. Tighten the nut until the Escutcheon Gasket is
fully compressed (Escutcheon contacts wall), then tighten nut
another quarter turn.
INSTALLATION INSTRUCTIONS
5
7
6
8
2
B. Lever Assembly - Monticello
1. Remove the handle insert from packaging.
2. Thread insert into Handle Hub.
Knob Assembly (Monticello only)
Attach the End Cap to the Knob with the supplied screw, as shown
above.
Remove Plaster Ground
C. Handle Adapter Assembly
1. Before installing the Handle Adapter, make sure that the dimple on
the valve stem is facing up.
2. Install the Handle Adapter as shown above, making sure that the
double ribbed notch is pointing downwards. Tighten into place
using the supplied screw.
3. Next, slide the Handle onto the Handle Adapter, as shown.
Tighten the Handle to the HandleAdapter using the supplied set
screw. Tighten the screw one full turn after screw makes contact
with Handle Adapter.
Valve Stem Dimple
Asceri Monticello Knob
4
3
9
10
13 12
11
7
65
8

INS286
3
Moen Incorporated • 25300 Al Moen Drive • North Olmsted, OH 44070-8022 U.S.A.
In Canada Moen Inc. • 2816 Bristol Circle • Oakville, Ontario L6H5s7
D. Operation
1. The Transfer Valve is not intended to be used as a shut-off valve.
Damage to the shower system may result if the valve is used as a
shut-off valve.
2. Typical handle position functions (assuming the suggested
plumbing configuration has been followed):
• Position 1: Showerhead
Faucets made of leaded brass alloys may contribute small amounts of lead to
water that is allowed to stand in contact with the brass. The amount of lead
contributed by any faucet is highest when the faucet is new. The following steps
may reduce potential exposure to lead from faucets and other parts of the
plumbing system:
• Always run the water for a few seconds prior to use for drinking or cooking
• Use only cold water for drinking or cooking
• If you wish to flush the entire plumbing system of water that has been standing
in the pipes or other fittings, run the cold water until the temperature of the
water drops, indicating water coming from the outside main
• If you are concerned about lead in your water, have your water tested by a
certified laboratory in your area
Moen products have been manufactured under the highest standards of quality and
workmanship. Moen warrants to the original consumer purchaser for as long as the original
consumer purchaser owns their home (the “Warranty Period” for homeowners), that this
faucet will be leak and drip-free during normal use and all parts and finishes of this faucet will
be free from defects in material and manufacturing workmanship. All other purchasers
(including purchasers for industrial, commercial and business use) are warranted for a period
of 5 years from the original date of purchase (the “Warranty Period” for non-homeowners).
If this faucet should ever develop a leak or drip during the Warranty Period, Moen will FREE
OF CHARGE provide the parts necessary to put the faucet back in good working condition and
will replace FREE OF CHARGE, any part or finish that proves defective in material and
manufacturing workmanship, under normal installation, use and service. Replacement parts
may be obtained by calling 1-800-289-6636 (Canada 1-800-465-6130), or by writing to the
address shown. Proof of purchase (original sales receipt) from the original consumer
purchaser must accompany all warranty claims. Defects or damage caused by the use of other
than genuine Moen parts are not covered by this warranty. This warranty is applicable only to
faucets purchased after December 1995 and shall be effective from the date of purchase as
shown on purchaser’s receipt.
This warranty is extensive in that it covers replacement of all defective parts and finishes.
However, damage due to installation error, product abuse, product misuse, or use of cleaners
containing abrasives, alcohol or other organic solvents, whether performed by a contractor,
service company, or yourself, are excluded from this warranty. Moen will not be responsible
for labor charges and/or damage incurred in installation, repair or replacement, nor for any
indirect, incidental or consequential damages, losses, injury or costs of any nature relating to
this faucet. Except as provided by law, this warranty is in lieu of and excludes all other
warranties, conditions and guarantees, whether expressed or implied, statutory or otherwise,
including without restriction those of merchantability or of fitness for use.
Some states, provinces and nations do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitations or exclusions may not apply to you. This
warranty gives you specific legal rights and you may also have other rights which vary from
state to state, province to province, nation to nation. Moen will advise you of the procedure to
follow in making warranty claims. Simply write to Moen Incorporated using the address below.
Explain the defect and include proof of purchase and your name, address, area code and
telephone number.
MOEN LIFETIME LIMITED WARRANTY CONSUMER INFORMATION
HELPLINE:
1 (800) BUY-MOEN
[289-6636]
In the U.S. call our toll free Helpline number, for answers
to any product installation, or warranty questions.
In Canada:
Toronto: 905-829-3400;
Rest of Canada: 1-800-465-6130
In Mexico:
(84) 88-08-26, 88-08-27,
o 91-800-84-345

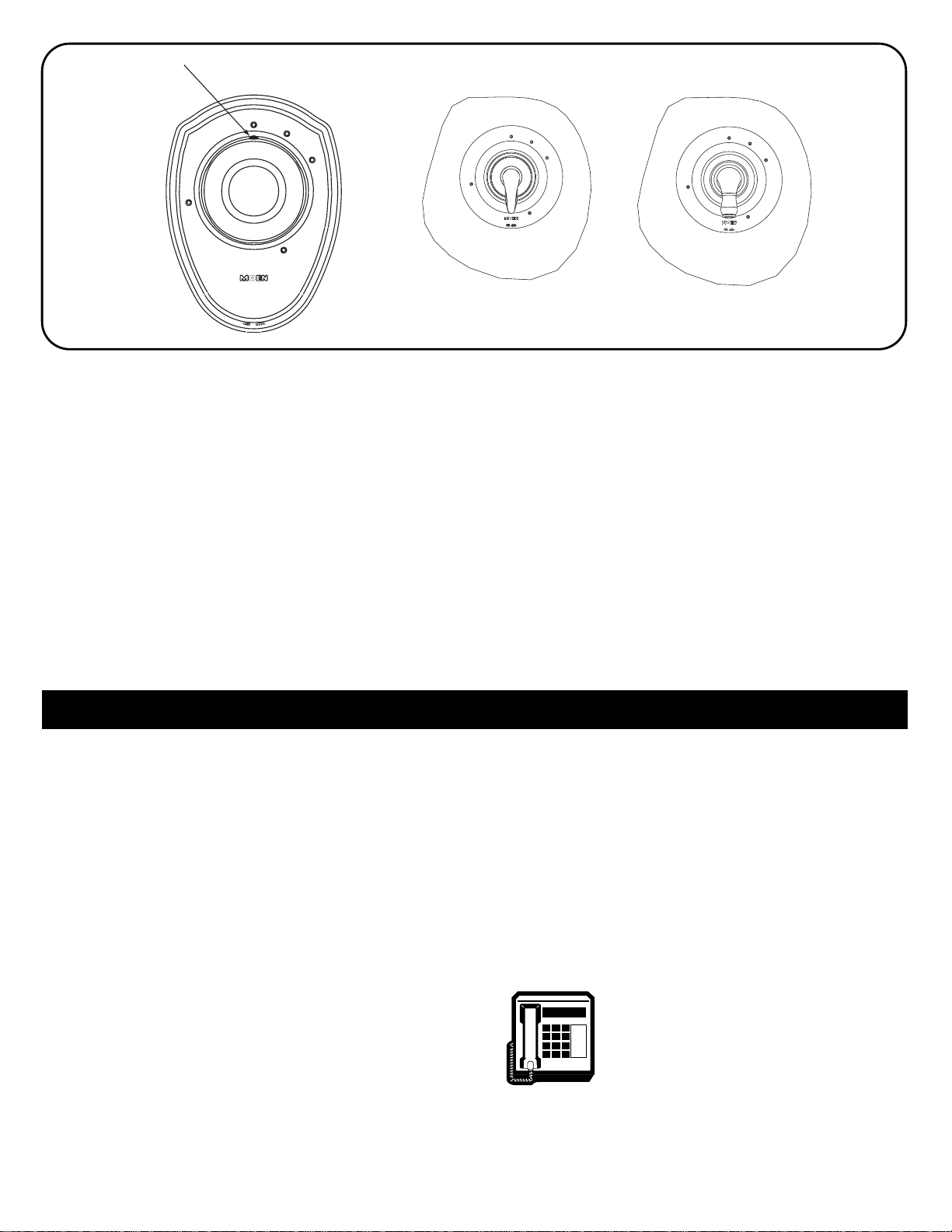

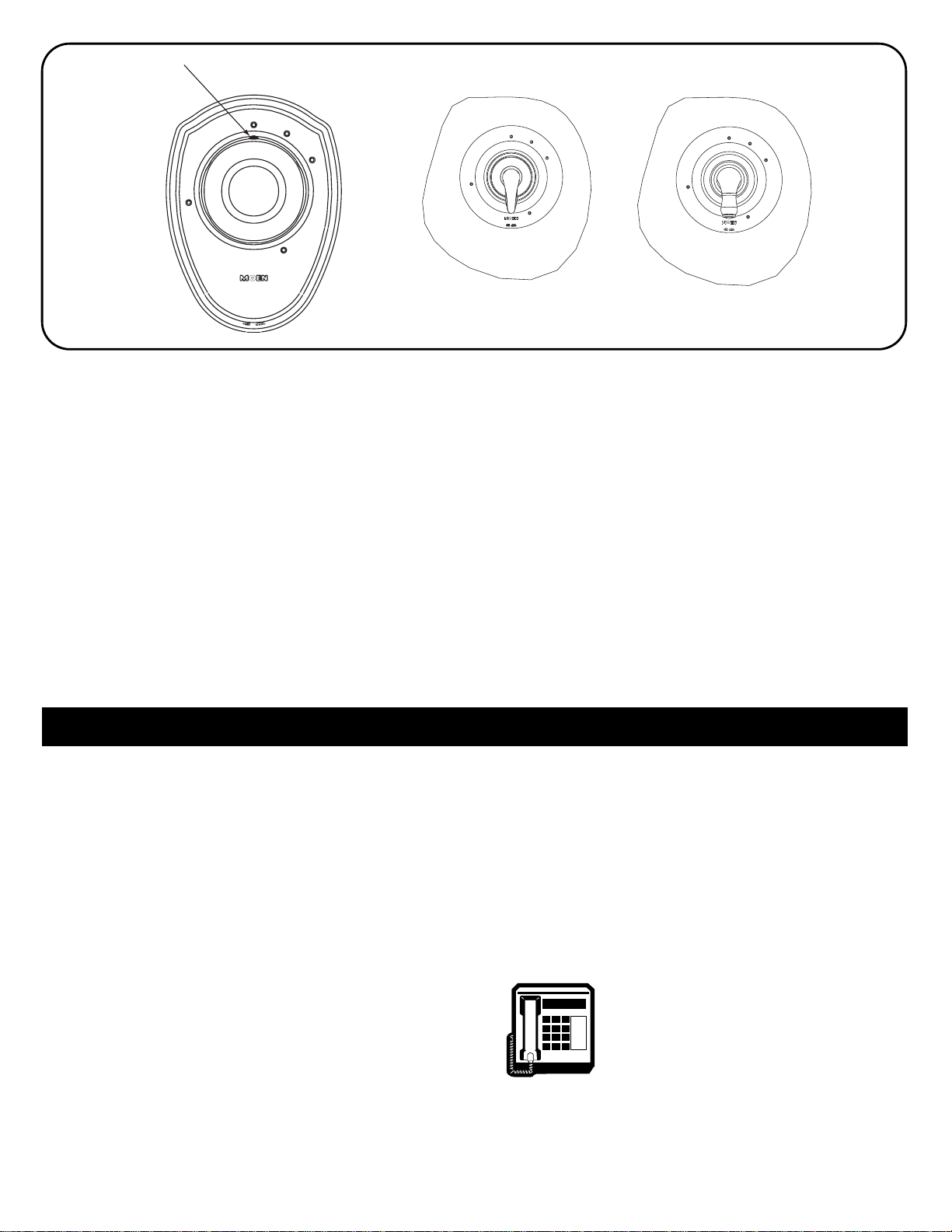

Valve Position Nub
Asceri Monticello
• Position 2: Handshower
• Position 3: Body Sprays
• Position 4: Tubspout, additional Showerhead or Handshower,
or may be plumbed to be a duplicate of position 1.
• Position 5: Shared flow from Showerhead (position 1) and
Body Sprays (position 3).
1
2
3
4
5

INSTRUCCIONES PARA LA INSTALACION
4
A. Instalación del Chapetón
1. Antes de instalar el chapetón (7), verifique que se ha retirado la
plantilla de yeso de la válvula para que la terminación encaje
correctamente.
2. Inserte la copa de montaje (6), pasando a través del chapetón de
tal modo que la ranura en la parte de atrás de la copa de montaje
apunte hacia arriba.
3. Atornille la tuerca del retenedor del chapetón (5) a la parte
roscada del vástago de la válvula utilizando la llave (8) provista
y ajuste el chapetón y la copa de montaje en su lugar. Asegúrese
de que la insignia "MOEN" en el chapetón quede en la parte
inferior. Apriete la tuerca hasta que la empaquetadura del
chapetón esté completamente comprimida (el chapetón entra en
contacto con la pared) y apriete la tuerca _ de vuelta más.
5
7
6
8
B. Armado del monomando - Monticello
1. Retire del paquete la pieza de inserción del monomando.
2. Enrosque la pieza de inserción en el cubo del monomando.
Armado de la perilla – (Monticello solamente)
Conecte la tapa de la cara del monomando al mismo con el tornillo
provisto, como se indica en el diagrama.
Retire la plantilla de yeso
C. Conexión del adaptador del monomando
1. Antes de instalar el adaptador del monomando, asegúrese de que
la muesca en el vástago de la válvula esté hacia arriba.
2. Instale el adaptador del monomando como se indica en el diagrama,
asegurándose de que la doble ranura quede hacia abajo. Apriételo
con el tornillo provisto.
3. Luego deslice el monomando sobre su adaptador como se indica
en el diagrama.Ajuste el monomando al adaptador con el tornillo
de sujeción provisto. Apriete el tornillo una vuelta completa
después que el tornillo haga contacto con el adaptador del
monomando.
Muesca en el
vástago de la
válvula
Asceri Monticello Perilla
4
3
9
10
13 12
11
7
65
8

INS286
5
Las mezcladoras fabricadas con aleaciones de latón al plomo pueden contaminar
el agua que entra en contacto con ellas con pequeñas cantidades de plomo.
Estas cantidades son más altas cuando la mezcladora es nueva. Los siguientes
pasos pueden reducir la exposición potencial al plomo causada por las
mezcladoras y otras piezas del sistema de plomería:
• Deje correr el agua por unos segundos antes de usarla para beber o cocinar.
• Use solamente agua fría para beber o cocinar.
• Si desea limpiar el sistema completo de plomería para eliminar el agua
estancada en las tuberías y otros accesorios, deje correr el agua hasta que
la temperatura de ésta disminuya, indicando que esta agua proviene del
suministro exterior.
• Si le preocupa la presencia de plomo en el agua de su hogar, haga examinar
una muestra de la misma en un laboratorio certificado en su zona
Los productos Moen han sido elaborados bajo las más estrictas normas de calidad y mano de
obra. Moen garantiza al consumidor - comprador original durante el tiempo en que éste esté en
posesión de su casa (el "Período de Garantía" del propietario), que esta mezcladora no presentará
infiltraciones ni goteo durante su uso normal y que ni las piezas ni el acabado de la misma
presentarán defectos de material ni de fabricación. Cualquier otro comprador, (incluyendo aquellos
que la adquieran para uso industrial, comercial y profesional) recibirá una garantía por un período de
5 años desde la fecha original de compra ("Período de Garantía" para los no propietarios).
En caso de que esta mezcladora comenzara a gotear o presentase pérdidas durante el Período de
Garantía, Moen suministrará LIBRE DE CARGO las piezas necesarias para restaurar el buen
funcionamiento de la misma y reemplazará LIBRE DE CARGO cualquier pieza o acabado que resulte
ser defectuoso en cuanto a material y elaboración, en condiciones de instalación, uso y servicio
normal.
Las piezas de repuesto se pueden obtener llamando al 1-800-289-6636 (Canadá 1-800-465-
6130), o escribiendo a la dirección indicada. El comprobante de compra (recibo original de la venta)
del consumidor - comprador de origen debe acompañar todas las reclamaciones de garantía. Esta
garantía no cubre defectos o daños ocasionados por el uso de piezas que no sean Moen genuinas.
Esta garantía se extiende solamente a mezcladoras compradas después de Diciembre de 1995 y será
efectiva desde la fecha de la compra indicada en el recibo del comprador.
Esta es una garantía amplia que cubre la reposición de todas las piezas y acabados defectuosos.
Sin embargo, quedan excluidos de esta garantía los daños causados por un error de instalación,
abuso del producto, mal uso del producto o el uso de limpiadores que contengan abrasivos, alcohol
u otros solventes orgánicos, ya sean responsabilidad de un contratista, Cía. de servicio o de Ud.
mismo. Moen no se hará responsable de costos laborales y/o daños producidos durante la
instalación, reparación o cualquier daño incidental o consiguiente, pérdidas, heridas o costos de
cualquier naturaleza relacionados con esta mezcladora. Salvo en los casos previstos por la ley, esta
garantía reemplaza y excluye todas las otras garantías, condiciones y resguardos, ya sea expresos o
implícitos, legales u otros, incluyendo sin restricción alguna aquellos de comercialización o aptitud
para el uso.
Algunos estados, provincias y naciones no permiten la exclusión o limitación de daños
incidentales o consiguientes, y por este motivo las limitaciones citadas pueden no afectarlo a Ud. Esta
garantía le otorga derechos legales específicos y posiblemente tenga también otros derechos que
varían de un estado a otro, de una provincia a otra, de una nación a otra. Moen le informará sobre el
procedimiento a seguir cuando haga una reclamación bajo garantía. Escriba a Moen Incorporated a
la dirección indicada a continuación. Explique el defecto e incluya la prueba de compra así como su
nombre, dirección, código y número de teléfono
LÍNEAS TELEFÓNICAS
DE SERVICIO:
Para Aclarar sus dudas relacionadas con la
instalación, refacciones, partes y/o garantía de
nuestras llaves, llámenos por cobrar a los
siguientes teléfonos: (84) 88-08- 26, 88-08-27, o
91-800-84-345. FAX [phone].
En los Estados Unidos: 1-800-289-6636
MOEN GARANTÍA LIMITADA DE POR VIDA INFORMACIÓN AL CONSUMIDOR
Moen Incorporated • 25300 Al Moen Drive • North Olmsted, OH 44070-8022 U.S.A. In Canada Moen Inc. • 2816 Bristol Circle • Oakville, Ontario L6H5s7
Operación
1. La válvula desviadora no está diseñada para ser utilizada como
válvula de cierre. Si se la utiliza para este propósito puede causar
daños al sistema de regadera.
2. Funciones típicas de las distintas posiciones del monomando
(suponiendo que se haya seguido la configuración de cañerías
sugerida):
Posición 1: Regadera
Señalador de la
posición de la
válvula
Asceri Monticello
Posición 2: Regadera manual
Posición 3: Rociadores corporales
Posición 4: Surtidor de la tina, regadera adicional (fija o manual) o
puede ser conectada para duplicar la Posición 1.
Posición 5: Flujo compartido de la regadera (Posición 1) y los
rociadores corporales (Posición 3).
1
2
3
4
5

6
DIRECTIVES D’INSTALLATION
A. Installation de la rosace :
1. Avant d’installer la rosace (7), vérifier que l’arrêt d’enduit a été
retiré de la soupape pour pouvoir placer la garniture
correctement.
2. Insérer la coupelle de valve (6) en passant par la rosace pour
que la fente de l’arrière de la coupelle de valve soit dirigée vers
le haut.
3. Visser l’écrou de retenue de la rosace (5) dans la partie filetée de
la tige de soupape en utilisant la clé fournie (8). Serrer la rosace
et la coupelle de valve en place en s’assurant que le mot «
MOEN » sur la rosace est placé en bas et aligné. Serrer l’écrou
jusqu’à ce que le joint d’étanchéité de la rosace soit
complètement comprimé (la rosace touche au mur) et serrer
l’écrou d’un autre quart de tour.
5
7
6
8
B. Assemblage de manette - Monticello
1. Sortir la pièce rapportée de poignée de l’emballage.
2. Fileter la pièce rapportée dans le moyeu de poignée
Assemblage de bouton (Monticello seulement)
Fixer le bouton de finition sur le bouton avec la vis fournie comme
illustrée ci-dessus.
Enlever l’arrêt d’enduit
C. Assemblage de l’adaptateur de poignée
1. Avant d’installer l’adaptateur de poignée, s’assurer que la petite
dépression sur la tige de soupape est dirigée vers le haut.
2. Installer l’adaptateur de poignée comme illustré ci-dessus en
s’assurant que l’encoche à double cannelure pointe vers le bas.
Bien fixer en place à l’aide de la vis fournie.
3. Insérer la poignée dans l’adaptateur de poignée comme illustré.
Serrer la poignée sur l’adaptateur de poignée à l’aide de la vis de
blocage fournie. Lorsque la vis entre en contact avec l’adaptateur
de poignée, faire pivoter la vis d’un tour complet.
Dépression sur la tige de soupape
Asceri Monticello Bouton
4
3
9
10
13 12
11
7
65
8

INS286
Les robinets fabriqués à partir d’alliages de laiton et de plomb pourraient ajouter de
petites quantités de plomb à l’eau si celle-ci était stagnante et qu’elle touchait au laiton.
La quantité de plomb ajoutée par tout robinet est plus élevée lorsque le robinet est
nouveau. Les directives suivantes peuvent aider à réduire l’exposition au plomb
provenant du robinet et d’autres parties de la tuyauterie :
• Toujours faire couler l’eau pendant quelques secondes avant de s’en servir pour boire
ou cuire.
• Utiliser uniquement de l’eau froide pour boire ou cuire.
• Si on désire rincer l’eau stagnante de la tuyauterie et des raccords, faire couler l’eau
froide jusqu’à ce que sa température baisse, indiquant ainsi que l’eau provient
maintenant de la conduite d’eau extérieure.
Si la quantité de plomb dans votre eau vous inquiète, la faire tester par un laboratoire
local certifié.
Les produits Moen ont été fabriqués selon les normes de qualité et de main-d’œuvre les plus élevées.
Moen garantit à la personne ayant acheté le robinet originalement, aussi longtemps qu’elle reste propriétaire
de la maison, (période de garantie pour propriétaires), que ce robinet sera libre de toute fuite ou
d’égouttement pendant son usage normal et que toutes les pièces et tous les finis de ce robinet ne
présenteront aucun défaut de matériel et de main-d’œuvre en usine. L’achat par tout autre consommateur
(acheteur à des fins industriels, commerciales et d’affaires) sera garanti pendant 5 ans à compter de la date
d’achat originale (période de garantie pour non-propriétaires).
Si ce robinet fuit ou dégoutte durant la période de garantie, Moen remplacera GRATUITEMENT les pièces
de remplacement requises pour remettre le robinet en parfait état et remplacera GRATUITEMENT toute pièce
ou tout fini dont le matériel, la fabrication ou la main-d’œuvre, lors d’une installation, d’un usage et d’un
service normaux, s’avère défectueux. On peut obtenir les pièces de remplacement en composant le
1 800 465-6130, ou en écrivant à l’adresse indiquée sous la preuve d’achat. Le reçu de vente original du
consommateur ayant acheté le robinet initialement, doit accompagner toute réclamation. Les défauts ou les
dommages causés par l’utilisation de pièces non fournies par Moen ne sont pas couvertes par cette garantie.
Cette garantie s’applique uniquement aux robinets achetés après décembre 1995 et entre en vigueur à
compter de la date d’achat indiquée sur le reçu de caisse du consommateur.
Cette garantie est vaste car elle couvre le remplacement de toute pièce ou de tout fini défectueux.
Cependant, les dommages causés par une erreur l’installation, un abus du produit, une mauvaise utilisation
du produit ou l’utilisation de nettoyeurs contenant des agents abrasifs, de l’alcool ou des solvants
organiques, qu’ils soient utilisés par un entrepreneur, une entreprise de service ou le consommateur, sont
exclus de cette garantie. Moen n’est pas responsable des frais de main-d’œuvre ni de tous dommages
survenus durant l’installation, la réparation ou le remplacement, ni des dommages indirects ou consécutifs,
des pertes, des blessures ou des coûts connexes à ce robinet. Sauf lorsque prévu par la loi, cette garantie
remplace et exclut toute autre garantie et condition, qu’elles soient exprimées ou sous-entendues,
obligatoires ou autres, y compris sans restriction, celle de commercialisation ou d’aptitude d’utilisation.
Certains pays, certains États et certaines provinces, ne permettent aucune exclusion, ni limitation suite
aux dommages indirects ou consécutifs. Les limitations ou les exclusions ne s’appliquent donc pas dans ces
cas. Cette garantie accorde des droits juridiques et il est possible que d’autres droits soient applicables selon
l’état, la province ou le pays précis. Moen avisera le consommateur de la procédure à suivre pour soumettre
une réclamation. Il suffit d’écrire à Moen incorporée, d’expliquer le défaut et d’inclure une preuve d’achat,
d’inscrire son nom, adresse ainsi que code régional et numéro de téléphone.
APPELER SANS FRAIS NOTRE
SERVICE À LA CLIENTÈLE
Appeler notre Service à la clientèle pour obtenir des
renseignements sur nos produits, leur l’installation ou sur
notre garantie. Toronto : [phone]
Ailleurs au Canada : 1 800 465-6130
Aux É.-U. :1 800 289-6636
Au Mexique :
(84) 88-08-26, 88-08-27,
o 91-800-84-345
GARANTIE À VIE LIMITÉE DE MOEN POUR ROBINETS INFORMATION POUR LE CONSOMMATEUR
Moen Incorporated • 25300 Al Moen Drive • North Olmsted, OH 44070-8022 U.S.A.
Au Canada, Moen inc., 2816 rue Bristol, Oakville (Ontario), L6H 5S7
D. Fonctionnement
1. L’inverseur ne doit pas être utilisé comme robinet d’arrêt.
L’utilisation de l’inverseur comme robinet d’arrêt peut endommager
le système de douche.
2. Fonctions des positions de la poignée typiques (en supposant que
la configuration de plomberie suggérée a été utilisée) :
Position 1 : Pomme de douche
Position 2 : Douche à main
Pointe de position
de la soupape
Asceri Monticello
Position 3 : Jets corporels
Position 4 : Bec de baignoire, pomme de douche ou douche à
main additionnelle ou peut aussi être raccordé à un double de la
position 1.
Position 5 : Débit partagé entre la pomme de douche (identique à
la position 1) et les jets corporels (position 3).
1
2
3
4
5
