Monitor Audio IWS-10 User manual

monitoraudio.co.uk
GB: INSTALLATION GUIDE
FR: GUIDE D'INSTALLATION ET
D'UTILISATION DU PRODUIT
IT: GUIDA PRODOTTO E
INSTALLAZIONE
DE: PRODUKT- UND
INSTALLATIONSHANDBUCH
ES: MANUAL DEL PRODUCTO Y
DE INSTALACIÓN
PT: GUIA DO PRODUTO E DE
INSTALAÇÃO
NE: HANDLEIDING PRODUCT
EN INSTALLATIE
RU: Руководство по
установке
CH: 自定义安装系列
产品与安装指南
安装指南

Prior to Fitting the IWS-10
CAUTION: The IWS-10 can only be fixed into plasterboard (dry-lined) walls with a thickness of up to 40mm (1 1/2”).
Solid wall installation will require channeling out and frame work constructed to provide a structure for the Tri Grip®
dog legs to clamp to. Alternatively, the IWB-10 IIn Wal Sub-woofer back box) can be used. For safety reasons, if
you are unsure of your ability to provide a secure and safe fixing, do not attempt to fix these speakers, please obtain
the services of a competent and qualified trades person.
CAUTION: Ensure that there are no water pipes or electricity cables running within the wall structure before cutting
the speaker apertures. Work from secure steps and avoid trailing wires.
Specifications
IWS-10
Frequency Response 28Hz – 120Hz (when mounted in
optimum enclosure)
Impedance (nominal) 8 Ohms
Sensitivity (1W@1M) 86dB
Maximum SPL
(Partnered with SA-250)
Single unit; 109.8dB
Pair; 115.8dB
Power Handling 150 W
Cut-out hole Diameter 280mm (11”)
Mounting Depth 89.98mm. (3.5”)
Fixing type 4 position Tri-Grip® fixings
Cable Connection Gold plated ‘push’ type terminals
Construction Material Mineral filled ABS (ROHS compliant)
Weight 3.8Kg (8lb 6oz)

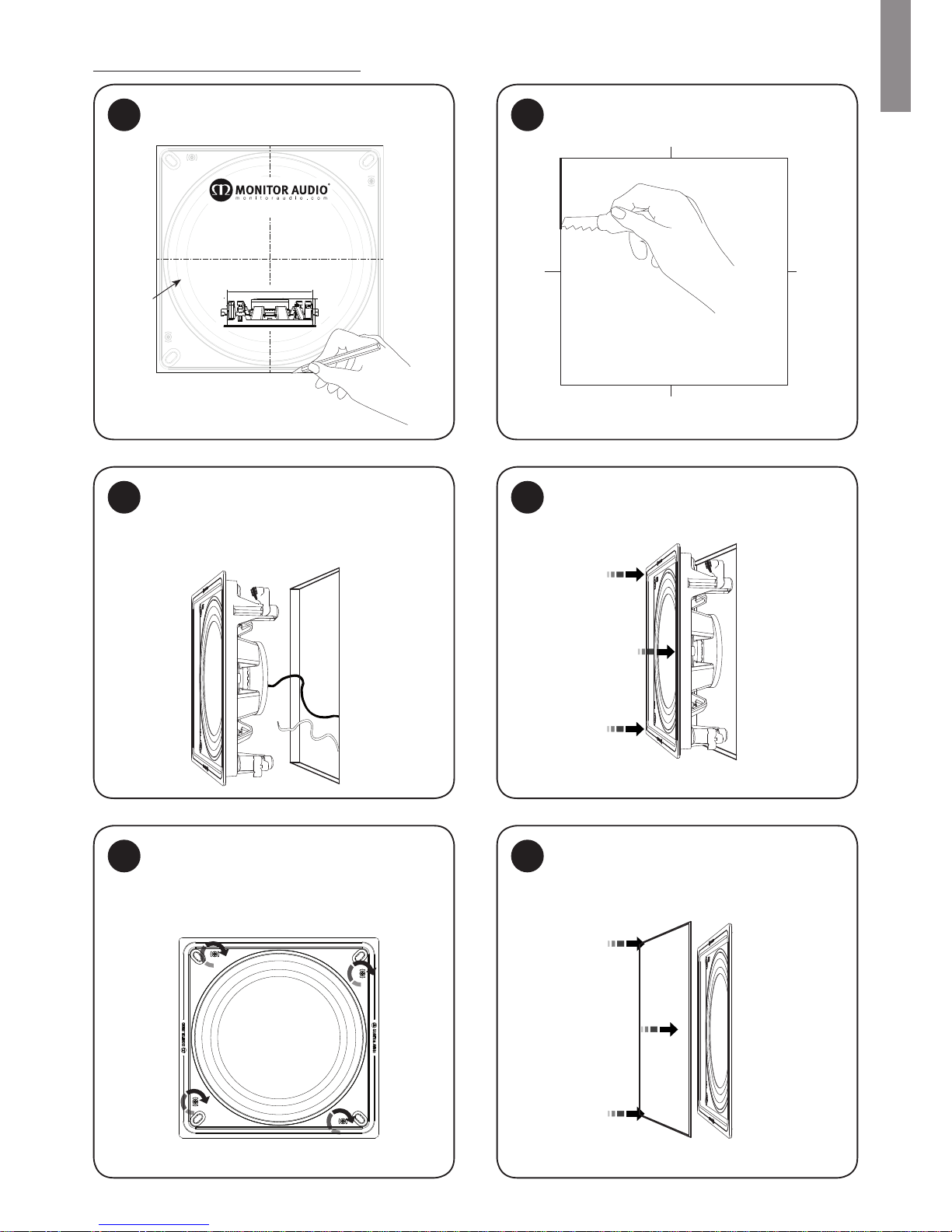

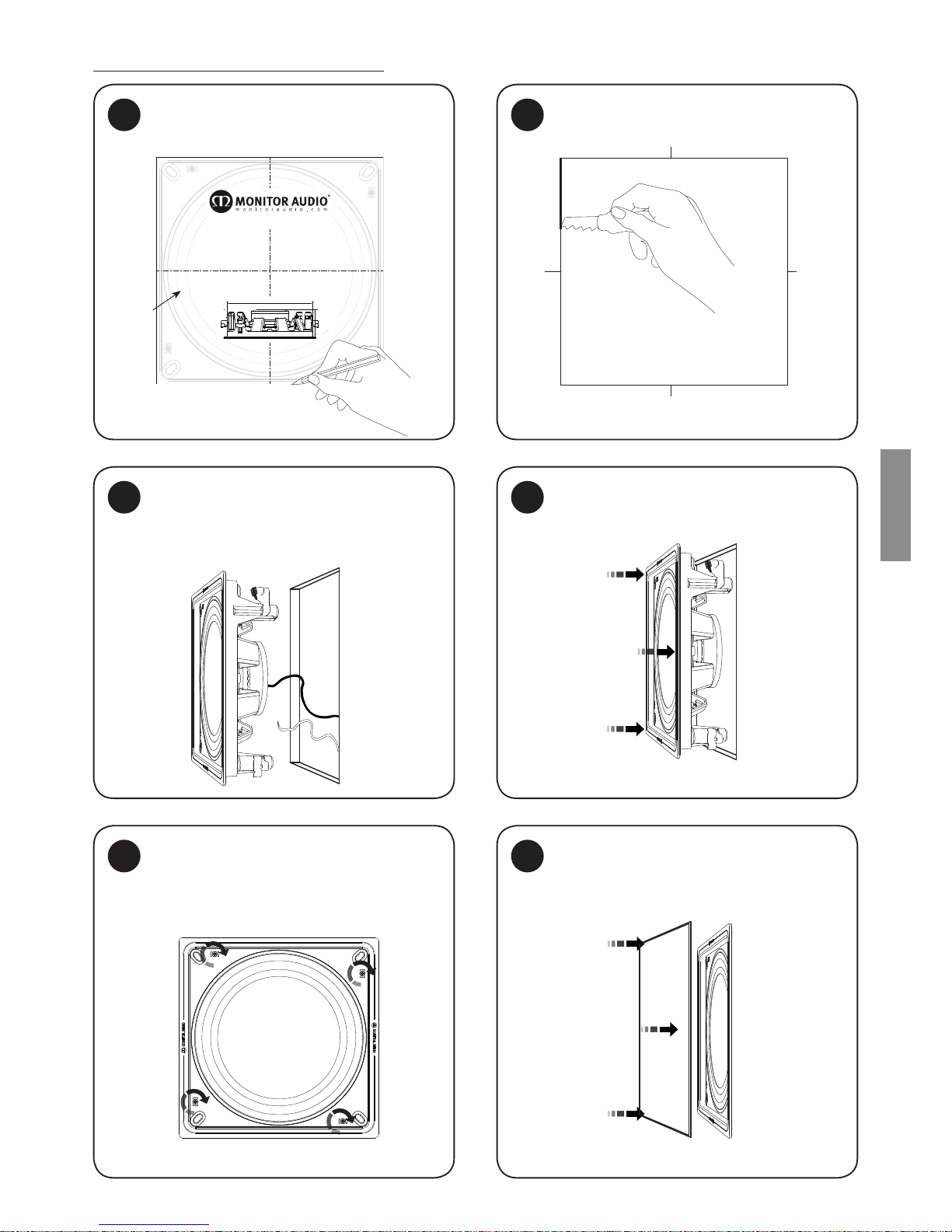

1Draw around template and mark
centre lines if necessary
90mm (3 9/16”)
280mm (11”)
IWS-10 Template
Template
Cut around marked line
2
3Connect speaker cables by pushing
down on the terminals and clamping
the bare wire in the through hole.
5Tighten 4 Tri-Grip screws. 6Fit grilles.
Fitting the IWS-10 Loudspeakers
4Guide speaker into cut out
ENGLISH

Avant le montage de la IWS-10
AVERTISSEMENT : Les IWS-10 ne peuvent être fixés en plâtre (voie sèche) ou sur des faux plafonds/murs d’une
épaisseur maximale de 40 mm (1 1/2”). Une installation murale solide nécessite une canalisation et une architecture
conçues pour fournir une structure permettant de serrer les fixations coude Tri Grip®. Pour des raisons de sécurité,
si vous n’êtes pas certain de votre aptitude à pouvoir fixer ces enceintes en toute sécurité, ne le faites pas. Faites
appel à une personne de métier qualifiée et compétente.
AVERTISSEMENT : Assurez-vous qu’il n’y a pas de canalisations d’eau ou de câbles électriques passant dans
la structure murale avant de découper les ouvertures de l’enceinte. Effectuez les étapes en toute sécurité et évitez
les câbles qui traînent.
Spécifications techniques
IWS-10
Réponse de fréquence 28Hz – 120Hz
Impédance 8 Ohms
Sensibilité (1 W@1 m) 86dB
SPL maximum
(Partnered with SA-250)
1; 109.8dB
2; 115.8dB
Puissance admissible (RMS) 150 W
Diamètre/Dimensions de
découpe 280mm (11”)
Profondeur de montage 89.98mm. (3.5”)
Type de fixation Fixations coudées Tri Grip®à 4 positions
Matériau de construction Plastique ABS composé de minéraux
(Certifié RoHS)
Poids 3.8Kg (8lb 6oz)

1
90mm (3 9/16”)
280mm (11”)
IWS-10 Template
2
3
5 6
Installation des IWS-10 haut-parleurs
4
Dessinez autour du modèle et tracez
des lignes médianes si nécessaire
Modèle
Découpez autour de la ligne tracée
Connectez les câbles du haut-
parleur en tirant sur les bornes et
attachez le fil dénudé dans le trou
borgne.
Serrez les 4 vis Tri-Grip. Placez les grilles.
Insérez le haut-parleur dans la partie
découpée
FRANCAIS

Prima di montare la IWS-10
AVVERTENZA: Le IWS-10 possono essere fissati solo in cartongesso (dry-allineata) pareti con uno spessore fino
a 40 mm (1 1/2”). In caso di installazione su muri pieni è necessaria una scanalatura o intelaiatura che fornisca una
struttura a cui fissare i morsetti Tri Grip®. Per motivi di sicurezza, in caso di dubbi sull’installazione, consultare un
professionista qualificato.
AVVERTENZA: prima di effettuare i fori per gli altoparlanti, assicurarsi che nel muro non vi siano tubature idrauliche
o cavi elettrici. Lavorare su scale sicure ed evitare cavi volanti.
Specifiche tecniche
IWS-10
Risposta in frequenza 28Hz – 120Hz
Impedenza 8 Ohms
Sensibilità (1W@1m) 86dB
Massimo livello di pressione
acustica (SPL)
1; 109.8dB
2; 115.8dB
Gestione della potenza (RMS) 150 W
Diametro interno/dimensioni 280mm (11”)
Profondità di incasso 89.98mm. (3.5”)
Tipo di fissaggio Fissaggio con morsetti Tri Grip® a 4
posizioni
Materiali di costruzione ABS con carica minerale
(Conforme ai limiti RoHS)
Peso 3.8Kg (8lb 6oz)

1
90mm (3 9/16”)
280mm (11”)
IWS-10 Template
2
3
5 6
Inserire gli altoparlanti IWS-10
4
Disegnare lungo il modello e segnare
gli assi centrali, qualora necessario
Modello
Tagliare lungo le linee contrassegnate
Connettere i cavi dell’altoparlante
facendo pressione sui connettori e
assicurando il filo sguainato al foro
passante.
Serrare 4 viti Tri-Grip. Inserire le griglie.
Inserire gli altoparlanti
ITALIANO

Vor der Montage des IWS-10
ACHTUNG: Die IWS-10 kann nur in Gipskarton befestigt werden (trocken gesäumten) Wände mit einer Dicke
von bis zu 40mm (1 1/2”) angebracht werden. Die Montage an einer Massivwand erfordert eine Ausleitung und den
Bau eines Rahmens, um den Tri-Grip®-Doglegs einen Halterungspunkt zu bieten. Sollten Sie Zweifel daran haben,
ob Sie eine sichere und dauerhafte Halterung einrichten können, sollten Sie die Montage dieser Lautsprecher aus
Sicherheitsgründen nicht selbst durchführen, sondern bitte einen fachkundigen und qualifizierten Handwerker in
Anspruch nehmen.
ACHTUNG: Vergewissern Sie sich, dass in der Wand keine Wasserleitungen oder elektrische Kabel verlaufen, ehe
Sie Öffnungen für die Lautsprecher ausschneiden. Achten Sie auf sicheren Halt und vermeiden Sie es, Kabel herab
hängen zu lassen.
Technische Daten
IWS-10
Frequenzbereich 28Hz – 120Hz
Impedanz 8 Ohms
Empfindlichkeit (1W@1m) 86dB
Max. Schalldruckpegel 1; 109.8dB
2; 115.8dB
Belastbarkeit
(Effektivspannung) 150 W
Durchmesser / Abmessungen
des Ausschnitts 280mm (11”)
Einbautiefe 89.98mm. (3.5”)
Befestigungsart Befestigungen: Tri Grip®Dog Leg
Halterungen mit 4 Positionen
Konstruktionswerkstoff ABS-Kunststoff-Mineralwerkstoff
(RoHS-konform)
Gewicht 3.8Kg (8lb 6oz)

1
90mm (3 9/16”)
280mm (11”)
IWS-10 Template
2
3
5 6
4
Zeichnen Sie um die Vorlage und
kennzeichnen Sie bei Bedarf die
Mittellinien
Vorlage
Schneiden Sie um die Linie
Schließen Sie die Lautsprecherkabel an,
indem Sie die Anschlüsse nach unten
drücken und den blanken Draht in die
Durchgangsbohrung klemmen.
Befestigen Sie die 4 Tri-Grip-
Schrauben.
Bringen Sie die Gitter an.
Montage der IWS-10 Lautsprecher
Führen Sie den Lautsprecher in den
Ausschnitt ein.
DEUTSCH

Antes de la Instalación de la IWS-10
PRECAUCIÓN: Los IWS-10 sólo pueden ser fijados en placas de yeso (seco forrado) paredes con un espesor
de hasta 40 mm (1 1/2”). Su instalación en paredes sólidas requiere hacer rozas y construir una estructura en la
que se puedan sujetar correctamente los tornillos Tri-Grip®. Por razones de seguridad, si no está seguro de su
habilidad para fijarlos correctamente, no intente hacerlo usted mismo. Contrate los servicios de personal del sector
competente y cualificado.
PRECAUCIÓN: Asegúrese de que no pasen tuberías o cables eléctricos por el lugar de la pared en el que va a
cortar el hueco para los altavoces. Realice los pasos de forma segura y evite el uso de cables guía.
Especificaciones
IWS-10
Respuesta de frecuencia 28Hz – 120Hz
Impedancia 8 Ohms
Sensibilidad (1W@1m) 86dB
SPL máximo 1; 109.8dB
2; 115.8dB
Potencia (RMS) 150 W
Diámetro de corte/
Dimensiones 280mm (11”)
Profundidad de la carcasa 89.98mm. (3.5”)
Tipo de sujeción 4 posiciones en tornillos de sujeción Tri-
Grip®
Material de fabricación Plástico ABS con carga mineral
(Conforme a RoHS)
Peso 3.8Kg (8lb 6oz)

1
90mm (3 9/16”)
280mm (11”)
IWS-10 Template
2
3
5 6
4
Dibuje un círculo con ayuda de la
plantilla. Marque las líneas del centro
si le resulta de ayuda.
Plantilla
Corte por la línea marcada.
Conecte los cables del altavoz
apretando las terminales y metiendo
el cable pelado por el agujero.
Apriete los 4 tornillos Tri-Grip. Coloque las rejillas.
Instalación de los IWS-10 Altavoces
Introduzca el altavoz por el hueco
cortado.
ESPAÑOL

Antes de montar do IWS10
ATENÇÃO: Os IWS-10 só pode ser fixada em gesso cartonado (seco revestido) paredes com uma espessura
de até 40 milímetros (1 1/2”). Para a instalação numa parede sólida, será necessário proceder à canalização e à
construção de uma estrutura para fixação dos suportes em S Tri-Grip®. Por razões de segurança, na eventualidade
de não conseguir providenciar uma fixação segura, não tente fixar os altifalantes; recomendamos que recorra aos
serviços de um profissional competente e qualificado.
ATENÇÃO: Assegure-se de que não passam canos de água ou cabos elétricos na estrutura da parede antes de
cortar as aberturas para os altifalantes. Trabalhe a partir de plataformas seguras e evite arrastar fios.
Especificações
IWS-10
Frequência de resposta 28Hz – 120Hz
Impedância 8 Ohms
Sensibilidade (1 W @ 1 m) 86dB
SPL máximo 1; 109.8dB
2; 115.8dB
Capacidade de carga
(RMS) 150 W
Diâmetro de corte /
Dimensões 280mm (11”)
Profundidade de
montagem 89.98mm. (3.5”)
Tipo de fixação Fixações com suporte em S Tri-Grip®de
4 posições
Material de construção Plástico ABS com enchimento mineral
(Em conformidade com a diretiva RoHS)
Peso 3.8Kg (8lb 6oz)

1
90mm (3 9/16”)
280mm (11”)
IWS-10 Template
2
3
5 6
4
Desenhar à volta do molde e marcar
as linhas centrais se necessário.
Molde
Cortar à volta da linha marcada.
Ligar os cabos dos altifalantes
carregando nos terminais e
prendendo o fio descarnado no
orifício de passagem.
Apertar os 4 parafusos Tri-Grip. Encaixar as grelhas.
Instalando os IWS-10 Altifalantes
Inserir o altifalante no recorte.
PORTUGUÊS

Voorafgaand aan Montage van de IWS-10
LET OP: De IWS-10 kan alleen worden vastgesteld in gipsplaten (droge-lined) wanden met een dikte tot 40 mm
(1 1/2”) worden aangebracht. Een solide muurinstallatie vereist het aanbrengen van sleuven en een frame zodat er
een constructie ontstaat om de Tri Grip®-hoeken aan vast te klemmen. Probeer uit veiligheidsoverwegingen deze
luidsprekers niet aan te brengen als u er niet zeker van bent dat u ze veilig kunt vastmaken. Roep hiervoor anders
de hulp in van een vakman.
LET OP: verzeker u ervan dat er geen waterleidingen of elektriciteitskabels in de muur aanwezig zijn voordat u de
openingen voor de luidsprekers maakt. Werk op een veilige manier en voorkom los hangende kabels.
Specificaties
IWS-10
Frequentierespons 28Hz – 120Hz
Impedantie 8 Ohms
Gevoeligheid (1W@1m) 86dB
Maximum SPL 1; 109.8dB
2; 115.8dB
Vermogen (RMS) 150 W
Diameter / Afmetingen
buitenwerk 280mm (11”)
Inbouwdiepte 89.98mm. (3.5”)
Type bevestiging Tri Grip®hoekbevestigingen met 4
standen
Constructiemateriaal Mineraalgevuld ABS plastic
(Conformiteit met de RoHS-richtlijn)
Gewicht 3.8Kg (8lb 6oz)

1
90mm (3 9/16”)
280mm (11”)
IWS-10 Template
2
3
5 6
4
Trek een lijn om de sjabloon en
markeer de middenlijnen indien
nodig
Snijd rondom de gemarkeerde lijn
Sluit de luidsprekerkabels aan door ze
in de aansluitklemmen te duwen en de
blootgelegde bedrading door de opening
heen vast te klemmen.
Draai de 4 Tri Grip-schroeven. Plaats de roosters.
Het installeren van de IWS-10 Luidsprekers
Plaats de luidspreker in de uitholling.
Sjabloon
NEDERLANDS

之前拟合IWS-10的
警告：IWS-10只能被固定到石膏板的（内衬干）壁的厚度为大至40mm（1 1/2英寸）厚的墙上。实心墙安装将需
要开通道及装框架，以提供一个供Trip Grip®折弯夹持的结构。出于安全考虑，如果您不能确保提供安全的固
定器，切勿固定这些扬声器，请联系有资质的合格行业人员帮忙。
警告：确保在钻扬声器孔眼之前，墙体结构内没有铺设水管或电缆。请按照安全步骤工作，避免出现拖曳的电
线。
规格
IWS-10
频率响应 28赫兹 – 120赫兹
阻抗 8 欧姆
灵敏度（1瓦@1米） 86分贝
最大声压 1; 109.8分贝
2; 115.8分贝
承受功率（均方根值） 150 瓦
挖孔直径/尺寸 280毫米 (11 英寸)
安装深度 89.98毫米 (3 1/2 英寸)
固定类型 三位Tri Grip®折弯固定器
制作材料 矿物填充ABS塑料
重量 3.8千克 (8磅6盎司)

1
90mm (3 9/16”)
280mm (11”)
IWS-10 Template
2
3
5 6
4
围绕模板画线。如果有必要，请标
出中心线 模板
Template
围线标志线裁切
向下按端子，将裸线夹在通孔
中，以连接扬声器电线。
4三握螺钉拧紧。 装配格栅。
安装IWS-10扬声器
将扬声器导入挖孔中
中文

Перед установкой IWS-10
ПРЕДУПРЕЖДЕНИЕ. IWS-10 может быть установлена только в гипсокартонные (сухой подкладкой)
стены с толщиной до 40 мм. Установка в сплошную стену потребует прорезания пазов и создания
каркаса для крепления ножек системы Tri Grip®. Если вы не уверены, что сможете обеспечить надёжное
и безопасное крепление, то из соображений безопасности не пытайтесь самостоятельно устанавливать
акустические системы, а обратитесь к услугам квалифицированного специалиста.
ПРЕДУПРЕЖДЕНИЕ. Прежде чем вырезать отверстия для акустических систем, убедитесь, что в
стене в выбранном месте не проходят водопроводные трубы или электрические провода. Работайте
осторожно и избегайте короткого замыкания.
IWS-10
Частотный диапазон 28Гц – 120Гц
Номинальное
сопротивление 8Ом
Чувствительность
(1 Вт @ 1 м) 86дБ
Макс. звуковое давление
( дБA)
1; 109.8дБ
2; 115.8дБ
Макс. выдерживаемая
мощн. системы (RMS) 150Вт
Размеры монт. отверстия 280mm
Установочная глубина 89.98mm
Тип крепления Трёхпозиционное крепление Tri-Grip
Материал Пластик ABS с минеральным
наполнителем (соответствует
требованиям RoHS)
Вес одной колонки 3.8кг

1
90mm (3 9/16”)
280mm (11”)
IWS-10 Template
2
3
5 6
4

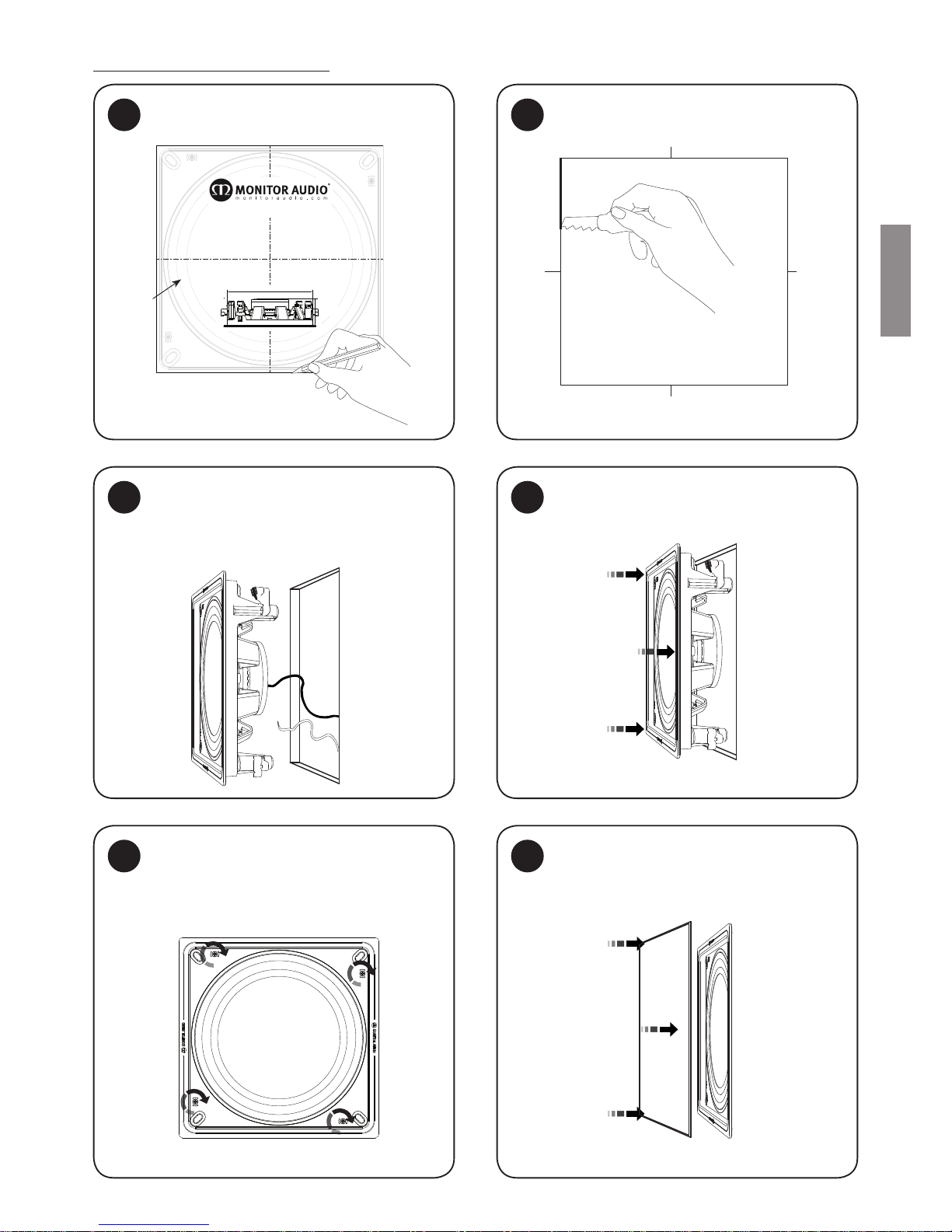

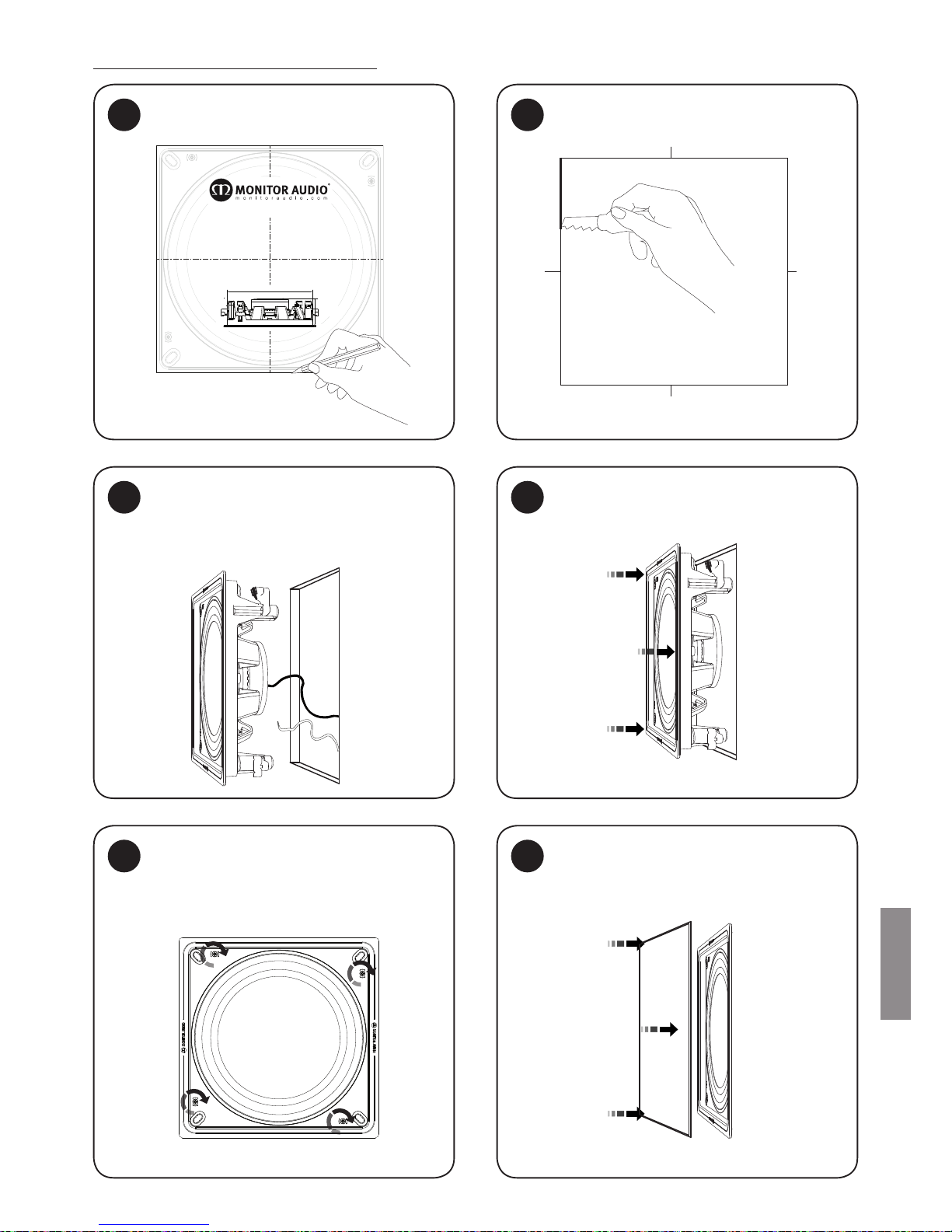

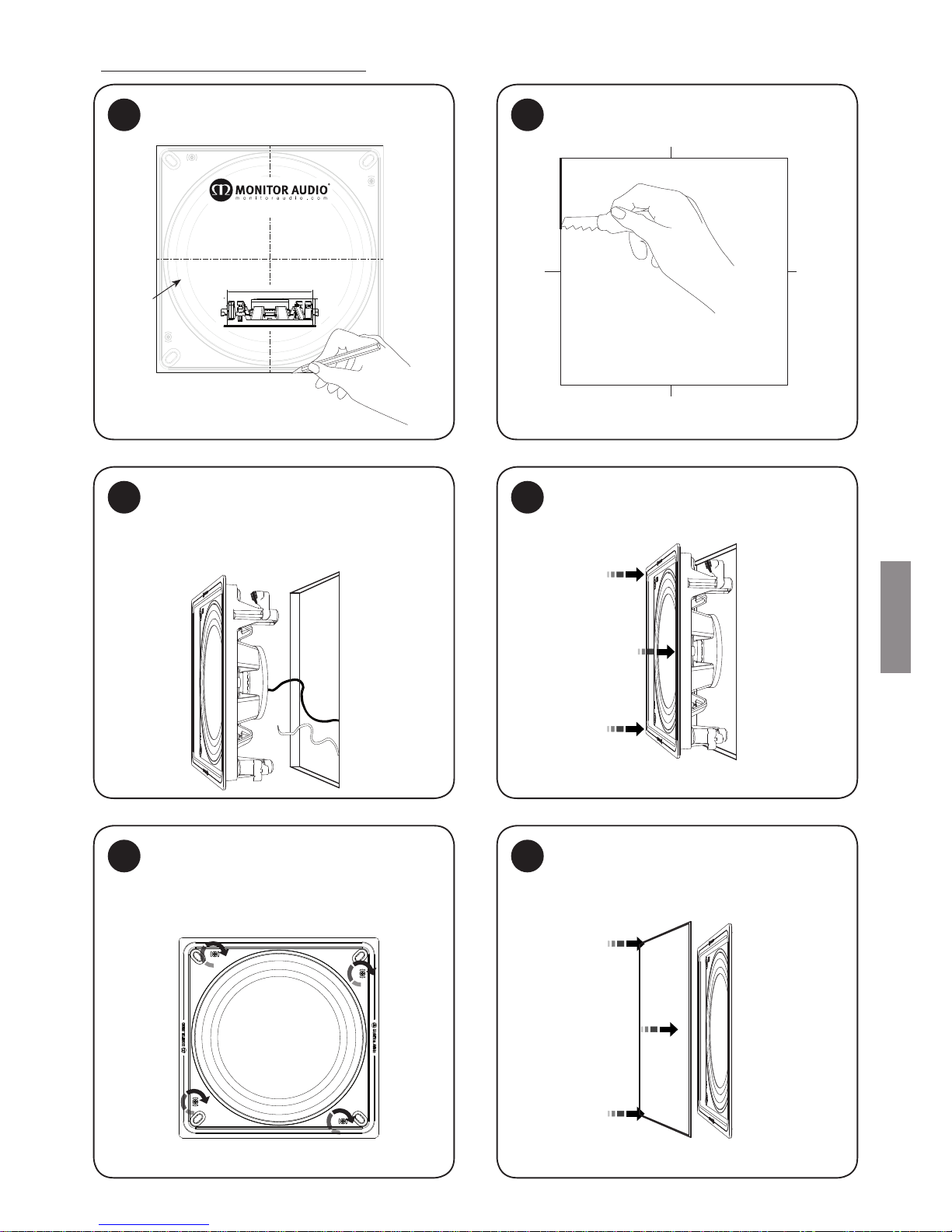

Обведите шаблон карандашом и при
необходимости отметьте линии центров
Вырежьте по контуру монтажное
отверстие
Подключите акустические кабели, нажав
на клеммы и закрепив зачищенные жилы
кабеля в отверстии клеммы
Затяните три винта зажимов Tri-Grip. Установите решётки
Установка IWS-10 динамиков
Вставьте акустическую систему в
монтажное отверстие
Русский

Monitor Audio Ltd.
24 Brook Road
Rayleigh, Essex
SS6 7XJ
England
Tel: [phone]
Fax: [phone]
Email: [email protected]
Designed and Engineered in the United Kingdom
Made in China
©Monitor Audio.
Version 2 2013
monitoraudio.co.uk
