MONSTER MOBILE MST3507XG User manual

MST3507XTG / MST3507XMB / MST3507XG 1 rev. 10/05/18
OPERATION MANUAL
MONSTER 7 DRAWER FLIP TOP CART
OWNERS MANUAL
MST3507XG/MST3507XMB/
MST3507XTG
Overall Load Capacity...................600 Lbs.
4 Small Drawer Capacity.......75 Lbs. Each
Top Tray Capacity .........................100 Lbs.
1 Larger Drawer Capacity ............100 Lbs.
2 Half Drawer Capacity..........50 Lbs. Each
WARNING
It is the responsibility of the owner to make sure all personnel read this manual prior to using the device. It is also the responsibility of the
device owner to keep this manual intact and in a convenient location for all to see and read. If the manual or product labels are lost or not
legible, contact Monster Mobile for replacements. If the operator is not fluent in English, the product and safety instructions shall be read
and discussed with the operator in the operator’s native language by the purchaser/owner or his designee, making sure that the operator
comprehends its contents.
PLEASE NOTE: Loading cart beyond rated capacity may cause structural damage to the cart as well as personal and /or
property damage. Please educate your customers to the “dangers of overloading”
• Lock lid and drawers before moving. • Apply brake on locking casters anytime cart is in place. • Do not pull cart. Push from handle on
end to move. • Units can tip or fall causing damage or personal injury. • Cart is designed to roll easily on flat surfaces and should not be
used on uneven or inclined surfaces. • Do not load carts beyond rated capacity (600 Lbs.). • Do not open more than one loaded drawer
at a time. • Do not stand on or step in drawers. • Failure to heed these warnings may result in personal injury and/or property damage.
WARNING: This product can expose you to chemicals including nickel, which is known to the State of California to cause
cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.

MST3507XTG / MST3507XMB / MST3507XG 2 rev. 10/05/18
Locking Casters (2)
Non-Locking Casters (2)

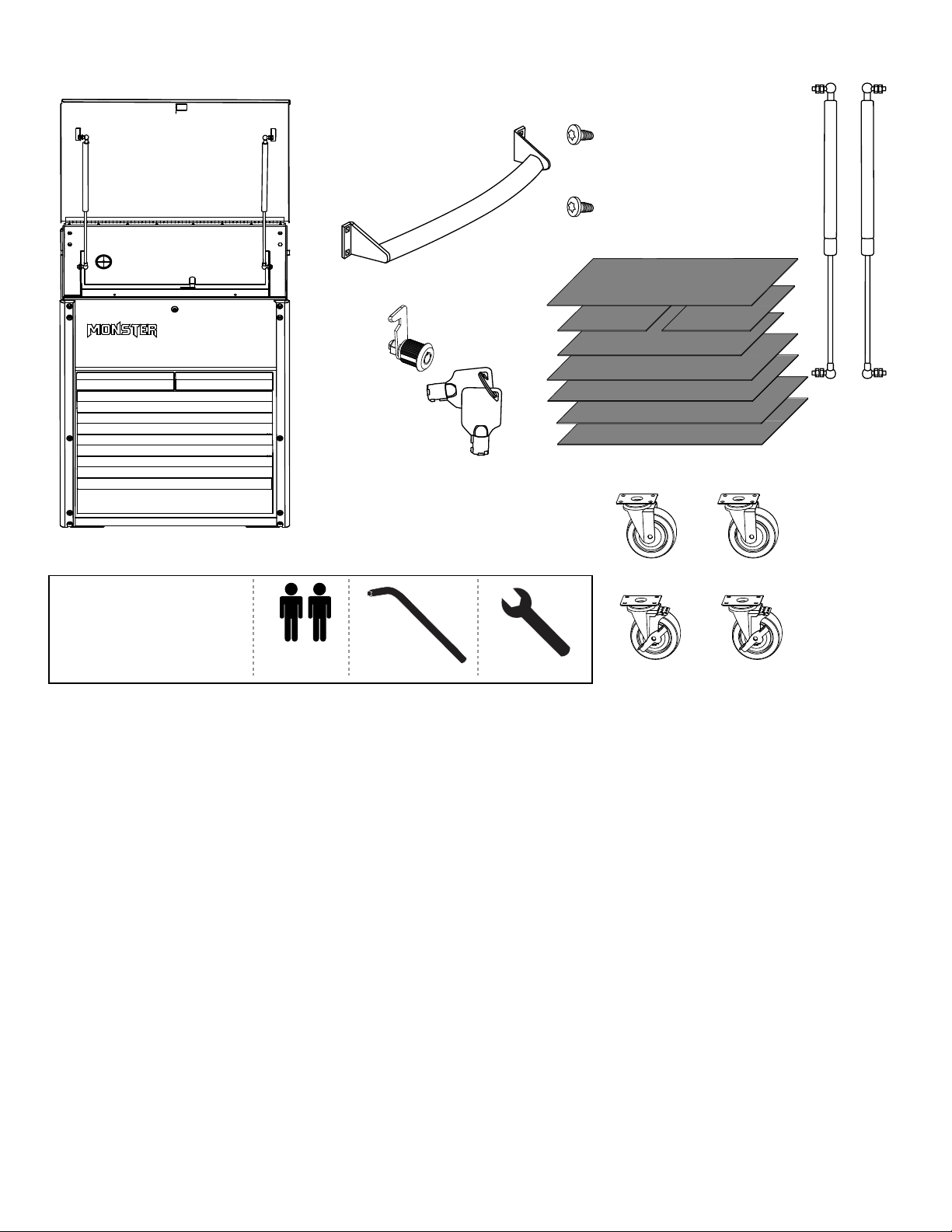

PARTS LIST
M8 x 17, T40 star bolt (4)
for Opposite Side from
Push Handle
M8 x 19, T40 star bolt (4)
for Push Handle
Locking Drawer Assembly
Barrel Keys
and lock
Gas Pistons (2)
Liners
TOOLS
NEEDED 2 People
T40 Star
Driver
or Star Key 13MM
Wrench
Push Handle

MST3507XTG / MST3507XMB / MST3507XG 3 rev. 10/05/18

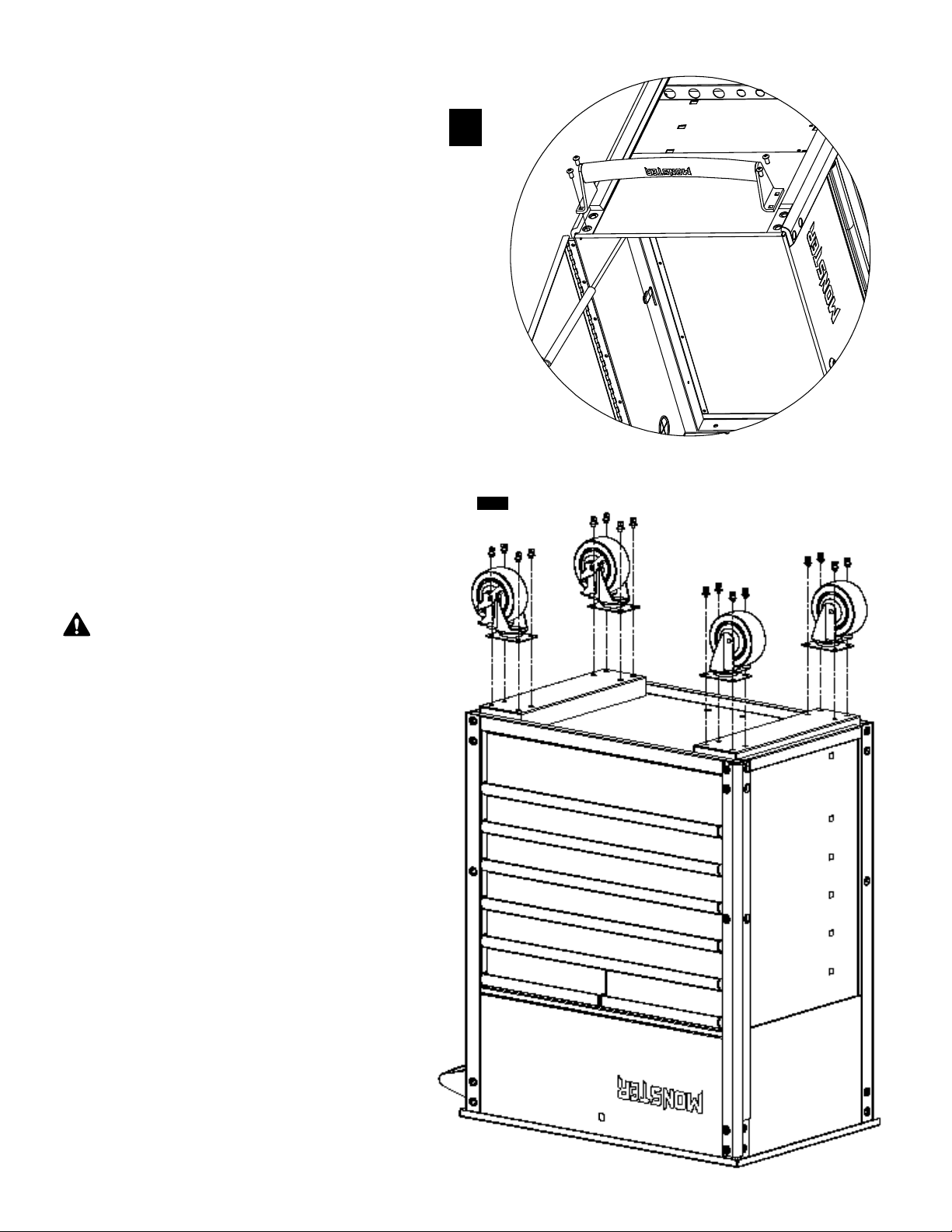

Step 1: Attaching the Handle
Align the hole on the handle with the second hole
down on the drawer assembly and (unattached) leg as
shown in figure 2. Insert M8 x 19 handle bolts through
handle, through the legs and bumpers, and into the
drawer assembly as shown in figure 2. Secure with
star bolts from handle bolt kit and hand tighten.
Attach remaining M8 x 17 bolts (on the opposite side
from push handle) directly into legs.
Step 2: Tightening Bolts (not shown)
Use a T40 driver to tighten all bolts.
Step 3: Attaching Casters
Turn bottom tray upside down. Align holes in locking
and non-locking casters with matching holes in the
bottom tray as shown in figure 3a. Attach using M8 x
16 Hex bolts, lock washers and nuts from caster bolt
kit and hand tighten.
NOTE Ensure that both locking casters are on
same end of the cart. We suggest same side as
handle.
2.
1.
3.
3a.

MST3507XTG / MST3507XMB / MST3507XG 4 rev. 10/05/18
Item Part # # Req’d Description
1 1 Top Lid
2 RSBKGP 2 Gas Shock - Black (Each)
3 RS330405BK 1 Black Push Handle & Bracket Kit
4 RS3304X04 1 Safety Bumpers (Set Of 4)
5 1 3"Half Drawer - Right
6 4 3"Drawer
7 ** 5 PVC Drawer Liner
8 RS3304X14 8 45mm Drawer Slide
9 RS8057SLCBK 2 5"Black Swivel Locking Caster (Each)
10 * 16 Spacer 8
11 * 16 Spring Spacer 8
12 * 16 M8x16 Hex Screw
13 1 Cart Frame
14 1 6"Drawer
15 *** 14 M5x10 Round Head Screw
16 ***RS805728 14 Compression Spring
17 *** 14 M5 Locknut
18 RS8057SCBK 2 5"Black Swivel Non-Locking Caster (Each)
19 5 Aluminum Trim - Drawer Pull
20 14 Aluminum Trim - Cover
REPLACEMENT PARTS
OPERATION MANUAL
MONSTER 7 DRAWER FLIP TOP CART
OWNERS MANUAL
MST3507XG/MST3507XMB/
MST3507XTG
Item Part # # Req’d Description
21 2 Drawer Pull
22 2 Aluminum Trim - 3"Half Drawer
23 1 3"Half Drawer Pull - Left
24 ** 2 PVC - Liner - 3"Half Drawer
25 40 M8x16 T-40 Inner Hex Screw
26 RS3304XLKBK 1 Lock w/Keys Black
27 1 Lock Cover
28 RS3507X28BK 1 Lock Mechanism Black
29 4 M8 Locknut
30 1 3”Half Drawer Pull - Right
31 ** 1 PVC Liner Top Compartment
32 1 3” Half Drawer - Left
Also available, but not shown (Product Label Kit): RS3507XTGPLK,
RS3507XMBPLK, RS3507XGPLK
* RS3304CHK, Caster Hardware Kit (incl #10, 11 & 12)
** RS35078LK, 8 pc Liner Kit (incl #7, 24, 31)
*** RS8057DHKB, Black Drawer Pull Hardware Kit ( incl #15-17)
Only items identified by part number are available individually.

MST3507XTG / MST3507XMB / MST3507XG 5 rev. 10/05/18
OPERATION MANUAL
ADVERTENCIA
• Lea y comprenda todas las instrucciones. Hacer caso omiso al seguir todas las instrucciones alistadas a continuación podría ocasionar el
choque eléctrico, incendio, explosiones y/o lesiones personales serias. Es las responsabilidad del propietario asegurarse que todo el personal lea
este manual previo al uso de este dispositivo. También es la responsabilidad del propietario del dispositivo mantener intacto este manual y en
un lugar conveniente para que todos lo lean y vean. Si el manual o las etiquetas se hayan perdido o no sean legibles, comuníquese con Monster
Mobile por algunos repuestos. Si el operador no domina el idioma inglés, las instrucciones del producto y de seguridad le serán leídas y discutidas
con el operador en el idioma materno del operador por parte del comprador/propietario o su designado,asegurándose que el operador comprenda el
contenido. • Lea y comprenda todas las instrucciones en el manual del usuario. • No cargue los carritos más allá de su capacida nominal (500
Libras). • Bloquee la parte superior y los cajones antes de mover. • Aplique el freno en las rodajas de seguridad en cualquier momento que el
carrito esté en su lugar. • No jale el carrito. Empuja desde la manija en el extremo para moverlo. • Las unidades pueden volcar o caerse,
ocasionando daños o lesiones personales. • No pise en ni sobre los cajones. • No abra más de un cajón a la vez. • El carrito está diseñada para
rodarse fácilmente sobre las superficies planas y no deberá usarse en las superficies desniveladas ni inclinadas. • Mantenga los niños lejos de
la unidad. • Lleve puesto guantes al momento de levantar los bordes. • No cumplir con estas indicaciones puede provocar lesiones graves o
peligro de muerte, así como daños materiales.
ADVERTENCIA: Este producto le podrá exponer a ciertos químicos, para incluir el níquel, conocidos en el Estado
de California por ocasionar cáncer y defectos congénitos u otros daños a la reproducción. Para mayores informes, visite:
www.P65Warnings.ca.gov.
CARRITO MONSTER DE CUBIERTA ABATIBLE CON 7 CAJONES
MANUAL DE OPERACIÓN
MST3507XG/MST3507XMB/
MST3507XTG
Capacidad de carga total 600 lbs.
4 Capacidad de cajón pequeño 75 libras. Cada
Capacidad de la bandeja superior 100 libras.
1 Capacidad de cajón mayor de 100 libras. Cada
2 cajones de medio ancho Capacidad 50 libras. Cada

MST3507XTG / MST3507XMB / MST3507XG 6 rev. 10/05/18
Locking Casters (2)
Non-Locking Casters (2)
LISTA DE PARTES
Perno tipo estrella T40 (4)
M8 x 17 para el lateral opuesto
del mango de empuje
Perno tipo estrella T40
M8 x 19 (4) para mango de
empuje
Ensamble de cajón de seguridad
Cerradura y llaves
de tubo
Pistones de gas (2)
Forros (8)
2 personas
Destornillador
estrella T40
o llave estrella 13mm
Manija de empuje
HERRAMIENTAS
NECESARIAS

MST3507XTG / MST3507XMB / MST3507XG 7 rev. 10/05/18
4.
2.
3.
3a.
INSTRUCCIONES DE ENSAMBLE
3.
1.
3.
2.
3.
Pistones de gas (2)
Paso 1: Sujetando la manija
Alinee el agujero en la manija con el segundo agujero
en el ensamble de cajón y pata según se ilustra en
la figura 5. Inserte los pernos de manija M8 x 19 por
la manija, por las patas y por el ensamble de cajón,
según se ilustra en la figurea 5. Sujete de con los
pernos tipo estrella con el equipo de los pernos de
mango y apriete manualmente..
Sujete los pernos M8 x 17 restantes (en el lado
opuesto de la manija de empuje) directamente en las
patas.
Paso 2: Apretando los pernos (no ilustrado)
Use un destornillador T40 para apretar todos los
pernos.
Step 3: Sujeción de las ruedecillas
Voltee la charola inferior boca abajo. Alinee los
agujeros en las ruedecillas de bloqueo y no bloqueo
con los agujeros emparejados en la charola inferior,
según se ilustra en la figura 3a. Sujete usando los
pernos hexagonales, arandelas de presión y
tuercas M8 del conjunto de pernos de las ruedecillas y
apriételos manualmente
NOTE Asegúrese que ambas ruedecillas de
seguridad estén del mismo extremo del carrito. Se
sugiere que sea del mismo lateral que él del mango
2.
1.
2.
3.
3a.

MST3507XTG / MST3507XMB / MST3507XG 8 rev. 10/05/18
AVERTISSEMENT
• Veuillez lire et bien comprendre toutes les instructions. Tout manquement aux instructions indiquées ci-après pourrait entraîner un choc électrique,
un incendie, une explosion et/ou des blessures personnelles graves. Il est de la responsabilité du propriétaire de s’assurer que tout le personnel lise
ce manuel avant d’utiliser l’appareil. Il revient aussi au propriétaire de l’appareil de conserver ce manuel en bon état et dans un endroit accessible
permettant au manuel d’être vu et lu par tous. Si le manuel ou les étiquettes du produit sont perdus ou illisibles, contactez Monster Mobile pour les
faire remplacer. Si l’utilisateur-opérateur de l’appareil ne maîtrise pas bien l’anglais, les instructions relatives au produit et aux mesures de sécurité
devront être lues et discutées avec l’opérateur dans sa langue maternelle par l’acheteur- propriétaire ou toute personne habilitée par lui à le faire,
en s’assurant que l’opérateur en comprend bien le contenu. • Lisez et suivez toutes les instructions du Manuel d’utilisation. • Ne chargez pas les
chariots au-delà de la capacité nominale (500 livres). • Verrouillez le couvercle et les tiroirs avant de les déplacer. • Assurez-vous, après avoir mis
le chariot en place, d’actionner chaque fois les freins sur les roulettes bloquantes. • Ne tirez pas sur le chariot. Poussez la poignée au bout pour se
déplacer. • Les unités peuvent pencher ou basculer d’un côté et causer des dommages ou des blessures corporelles. • Ne grimpez pas dans ou sur
les tiroirs. • N’ouvrez pas plus d’un tiroir plein à la fois.• Le chariot est conçu pour rouler facilement sur des surfaces planes et ne devrait pas être
utilisé sur des surfaces inégales ou inclinées. • Ne laissez pas les enfants s’approcher de l’unité. • Portez des gants lorsque vous soulevez le chariot
par les bords. • Le manque d’observer ces avertissements peut avoir comme conséquence des blessures corporelles et/ou des dégâts matériels.
AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques y compris le nickel, reconnu par l’État de la Cali
fornie comme causant le cancer et des anomalies congénitales ou d’autres effets nuisibles sur la reproduction. Pour de plus
amples informations, aller à www.P65Warnings.ca.gov.
OPERATION MANUAL
CHARRIOT DE SERVICE AVEC COUVERCLE ET TIROIRS
VERROUILLABLES
MST3507XG/MST3507XMB/
MST3507XTG
MANUEL DU PROPRIÉTAIRE
Capacité de charge globale 600 Lbs.
4 Capacité du petit tiroir 75 Lbs. Chaque
Capacité supérieure du bac 100 lb.
1 plus grande capacité de tiroir 100 lb. Chaque
2 demi-largeur Capacité des tiroirs 50 Lbs. Chaque

MST3507XTG / MST3507XMB / MST3507XG 9 rev. 10/05/18
Locking Casters (2)
Non-Locking Casters (2)
MODE D’EMPLOI
Boulons étoile T40 (4)
M8 x 17 pour le côté
opposé à la
poignée-poussoir
Boulons étoile T40 (4)
M8 x 19 pour la
poignée-poussoir
Montage du Tiroir verrouillable
Clés forées
et verrou
Pistons à gaz (2)
Gaines (8)
OUTILS
NÉCESSAIRES
Table ou établi
Clé à cliquet
avec une douille
ork 13mm Douille
universelle 13MM
Clés forées

MST3507XTG / MST3507XMB / MST3507XG 10 rev. 10/05/18
2.
INSTRUCTIONS DE MONTAGE 1.
Étape 1 : Montage de la poignée
Alignez l’orifice de la poignée avec le deuxième
orifice du haut de l’assemblage tiroir et de la patte, tel
qu’illustré à la figure 5. Insérez les boulons de poignée
M8 x 19 dans la poignée, les pattes et les butoirs et dans
l’assemblage tiroir tel qu’illustré à la figure 5. Attachez
solidement avec les boulons étoile du jeu de boulons
pour la poignée et resserrez manuellement.
Attachez directement les boulons M8 x 17 restants (sur
le côté opposé de la poignée-poussoir) aux pattes.
Étape 2 : Resserrement des boulons (non
illustré)
Utilisez une douille-tournevis pour resserrer tous les
boulons.
Étape 3 : Attacher les roulettes
Retournez le plateau inférieur à l’envers. Alignez
les orifices des roulettes à blocage et celles sans
blocage avec les orifices correspondants dans le
plateau inférieur tel qu’illustré à la figure 3a. Attachez-
les en employant les boulons hexagonaux M8, les
rondelles de blocage et les écrous du jeu de boulons
et resserrez à la main.
NOTE Assurez-vous que les roulettes à blocage
se trouvent toutes deux du même côté du charriot.
Nous suggérons celui où se trouve la poignée.
2.
1.
2.
3.
3a.
