MONSTER MOBILE MST3605SFUG22 User manual

MST3605SFUG22/MST3605SFUTG22/
MST3605SFUMB22/MST3605SFUORNG22 1 rev. 10/24/18
OPERATION MANUAL
MONSTER 36” 5 DRAWER SLIDE TOP CART
22” DEEP FLIP UP TOPS
OWNERS MANUAL
MST3605SFUG22/MST3605SFUTG22/ MST3605SFUMB22/
MST3605SFUORNG22
2
Overall Load Capacity...................800 Lbs.
1 Full 6"Drawers Capacity .............................................150 Lbs.
Top Tray Capacity .........................225 Lbs.
1 Full 9"Drawers Capacity .............................................200 Lbs.
3 Full 3"Drawers Capacity ...75 Lbs. Each
WARNING
It is the responsibility of the owner to make sure all personnel read this manual prior to using the device. It is also the responsibility of the
device owner to keep this manual intact and in a convenient location for all to see and read. If the manual or product labels are lost or not legible,
contact Monster Mobile for replacements. If the operator is not fluent in English,the product and safety instructions shall be read and discussed
with the operator in the operator’s native language by the purchaser/owner or his designee, making sure that the operator comprehends its
contents. PLEASE NOTE: Loading cart beyond rated capacity may cause structural damage to the cart as well as personal and /or
property damage. Please educate your customers to the “dangers of overloading” • Lock lid and drawers before moving. • Apply
brake on locking casters anytime cart is in place. • Do not pull cart. Push from handle on end to move. • Units can tip or fall causing dam-
age or personal injury. • Cart is designed to roll easily on flat surfaces and should not be used on uneven or inclined surfaces. • Do not
load carts beyond rated capacity (800 Lbs.). • Do not open more than one loaded drawer at a time. • Do not stand on or step in drawers.
• Keep children away from unit. • Wear gloves when lifting edges. • Failure to heed these warnings may result in personal injury and/or
property damage.
WARNING: This product can expose you to chemicals including nickel, which is known to the State of California to cause
cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.

MST3605SFUG22/MST3605SFUTG22/
MST3605SFUMB22/MST3605SFUORNG22 2 rev. 10/24/18

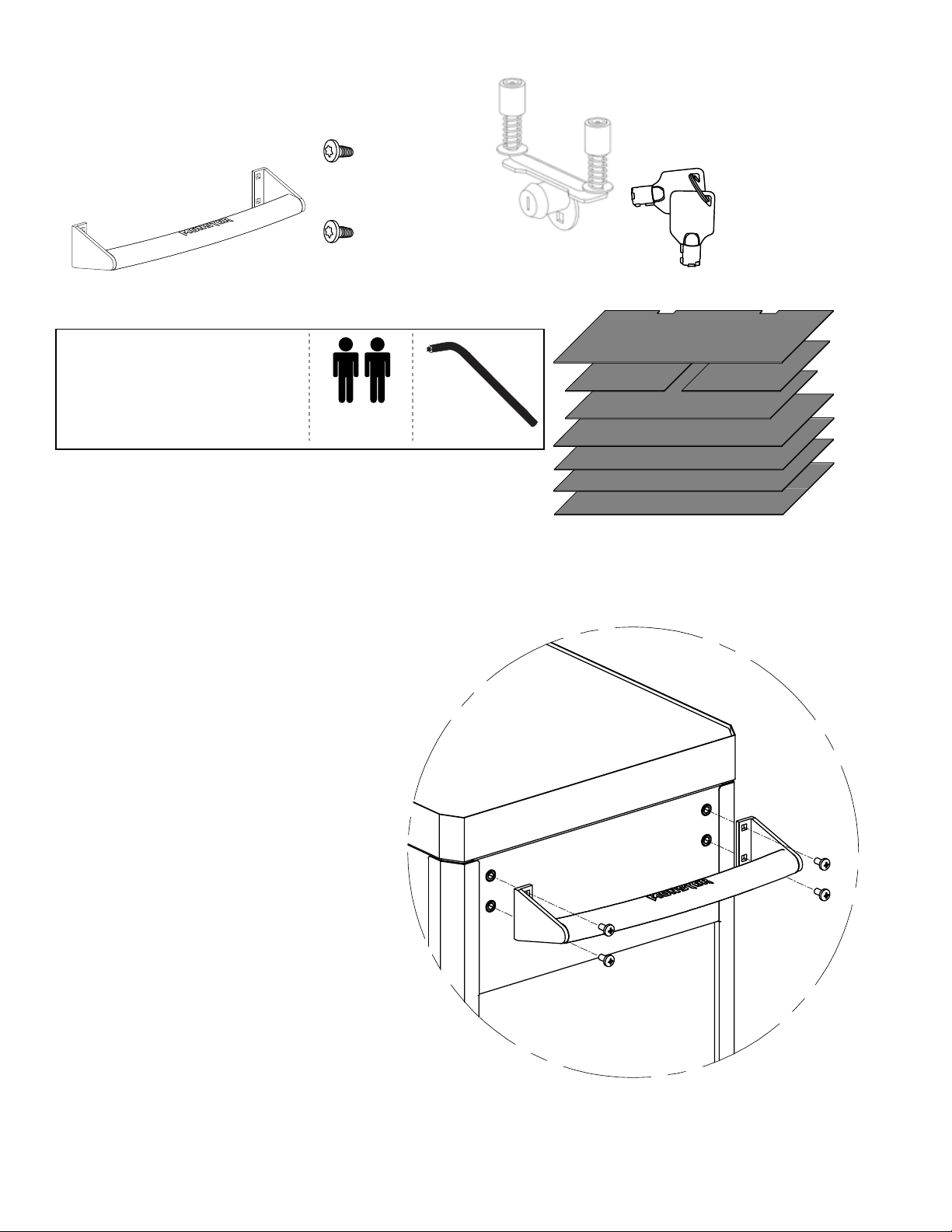

PARTS LIST
M8 x 16, T40 star bolt (4)
for Opposite Side from
Push Handle
M8 x 16, T40 star bolt
(4) for Push Handle
Push Handle
Barrel Keys
and lock
Liners (8)
2 People T40 Star Driver
or Star Key
TOOLS
NEEDED
ASSEMBLY INSTRUCTIONS
Attaching the Handle
Align the hole on the handle with the second hole
down on the drawer assembly as shown. Insert M8 x
16 handle bolts through handle, through the legs and
bumpers, and into the drawer assembly as shown.
Secure with star bolts from handle bolt kit and hand
tighten.
Attach remaining M8 x 16 bolts (on the opposite side
from push handle) directly into legs.
Tightening Bolts (not shown)
Use a T40 driver to tighten all bolts.

MST3605SFUG22/MST3605SFUTG22/
MST3605SFUMB22/MST3605SFUORNG22 3 rev. 10/24/18
Item Part # # Req’d Description
1 4 Hinge
2 8 M6x12 Outer Hex Bolt
3 8 M6 Locknut
4 ** 2 PVC Liner - Top compartment
5 RS3605CP 1 Cable Protector
6 1 Lock Mechanism
7 RS3605S05 1 893mm Slides for sliding top (Pair)
8 ** 1 PVC Liner - Top compartment
9 2 Sliding top
10 ** 2 Top PVC Mat
11 RS330405BK 1 Push handle w/brackets & hardware - Black
12 4 M8 x 16 hex bolts - Push handle
13 1 Frame
14 10 Black Plastic Cover - drawer pull
15 5 Aluminum Drawer Pull - Black
16 *** RS805728 10 Compressing Spring
17 *** 10 M5 x 10 Round Hex Screw
REPLACEMENT PARTS
OWNERS MANUAL
Item Part # # Req’d Description
18 *** 10 M5 Locknut
19 3 3"Drawer
20 RSRBS 7 45mm x 470mm Drawer Slides (Pair)
21 1 6"Drawer
22 1 9"Drawer
23 RS8057SLCBK 2 5" x 2"Swivel Locking Caster - Black
24 * 16 Ø8 Spacer
25 * 16 Ø8 Spring-Spacer
26 * 16 M8x16 Hex Screw
27 RS8057SCBK 2 5" x 2"Swivel non-Locking Caster - Black
28 RS360506BK 1 Lock w/Keys - Black
Also available, but not shown (Product Label Kit): RS3605G22PLK, RS3605TG22PLK,
RS3605MB22PLK & RS3605ORG22PLK
* RS3304CHK Caster Hardware Kit (incl #24-#26)
** RS3605S8LK 8 Pc Liner Kit (incl incl #4, #8 & #10)
*** RS8057DHKB Black Drawer Pull Hardware Kit (incl #16 – #18)
MONSTER 36” 5 DRAWER SLIDE TOP CART
22” DEEP FLIP UP TOPS
MST3605SFUG22/MST3605SFUTG22/ MST3605SFUMB22/
MST3605SFUORNG22

MST3605SFUG22/MST3605SFUTG22/
MST3605SFUMB22/MST3605SFUORNG22 4 rev. 10/24/18
OPERATION MANUAL
Capacidad de carga total ..........800 libras
Límite de carga de 1 6” cajones .................150 libras cada uno Límite de carga de 1 9” cajones .................. 200 libras cada uno
Capacidad de la
bandeja superior.......................... 225 libras
Límite de carga de
(3) 3” cajones............... 75 libras cada uno
ADVERTENCIA
Es las responsabilidad del propietario asegurarse que todo el personal lea este manual previo al uso de este dispositivo. También es la respon-
sabilidad del propietario del dispositivo mantener intacto este manual y en un lugar conveniente para que todos lo lean y vean. Si el manual
o las etiquetas se hayan perdido o no sean legibles, comuníquese con Monster Mobile por algunos repuestos. Si el operador no domina el
idioma inglés, las instrucciones del producto y de seguridad le serán leídas y discutidas con el operador en el idioma materno del operador
por parte del comprador/propietario o su designado, asegurándose que el operador comprenda el contenido. • Lea y comprenda todas las
instrucciones en el manual del usuario. ANÓTESE POR FAVOR: La carga del carrito más allá de su capacidad nominal podría oca-
sionar daños estructurales, así como daños personales y/o daños a la propiedad. Eduque a sus clientes por favor ante los
“peligros de sobrecarga.” • Bloquee la parte superior y los cajones antes de mover. • Aplique el freno en las rodajas de seguridad en
cualquier momento que el carrito esté en su lugar. • No jale el carrito. Empuja desde la manija en el extremo para moverlo. • Las unidades
pueden volcar o caerse, ocasionando daños o lesiones personales. • No pise en ni sobre los cajones. • No abra más de un cajón a la vez.
• El carrito está diseñada para rodarse fácilmente sobre las superficies planas y no deberá usarse en las su-
perficies desniveladas ni inclinadas. • No cargue los carritos más allá de su capacida nominal (800 Libras).
• Mantenga los niños lejos de la unidad. • Lleve puesto guantes al momento de levantar los bordes. • No cumplir con estas indicaciones puede
provocar lesiones graves o peligro de muerte, así como daños materiales.
MANUAL DE OPERACIÓN
ADVERTENCIA: Este producto le podrá exponer a ciertos químicos, para incluir el níquel, conocidos en el Estado
de California por ocasionar cáncer y defectos congénitos u otros daños a la reproducción. Para mayores informes, visite:
www.P65Warnings.ca.gov.
CARRITO MONSTER 36” DE PARTE SUPERIOR
DESLIZANTE Y 5 CAJONES CON SUPERFICIES
ABATIBLES
22” DE PROFUNDIDAD
MST3605SFUG22/MST3605SFUTG22/ MST3605SFUMB22/
MST3605SFUORNG22

MST3605SFUG22/MST3605SFUTG22/
MST3605SFUMB22/MST3605SFUORNG22 5 rev. 10/24/18

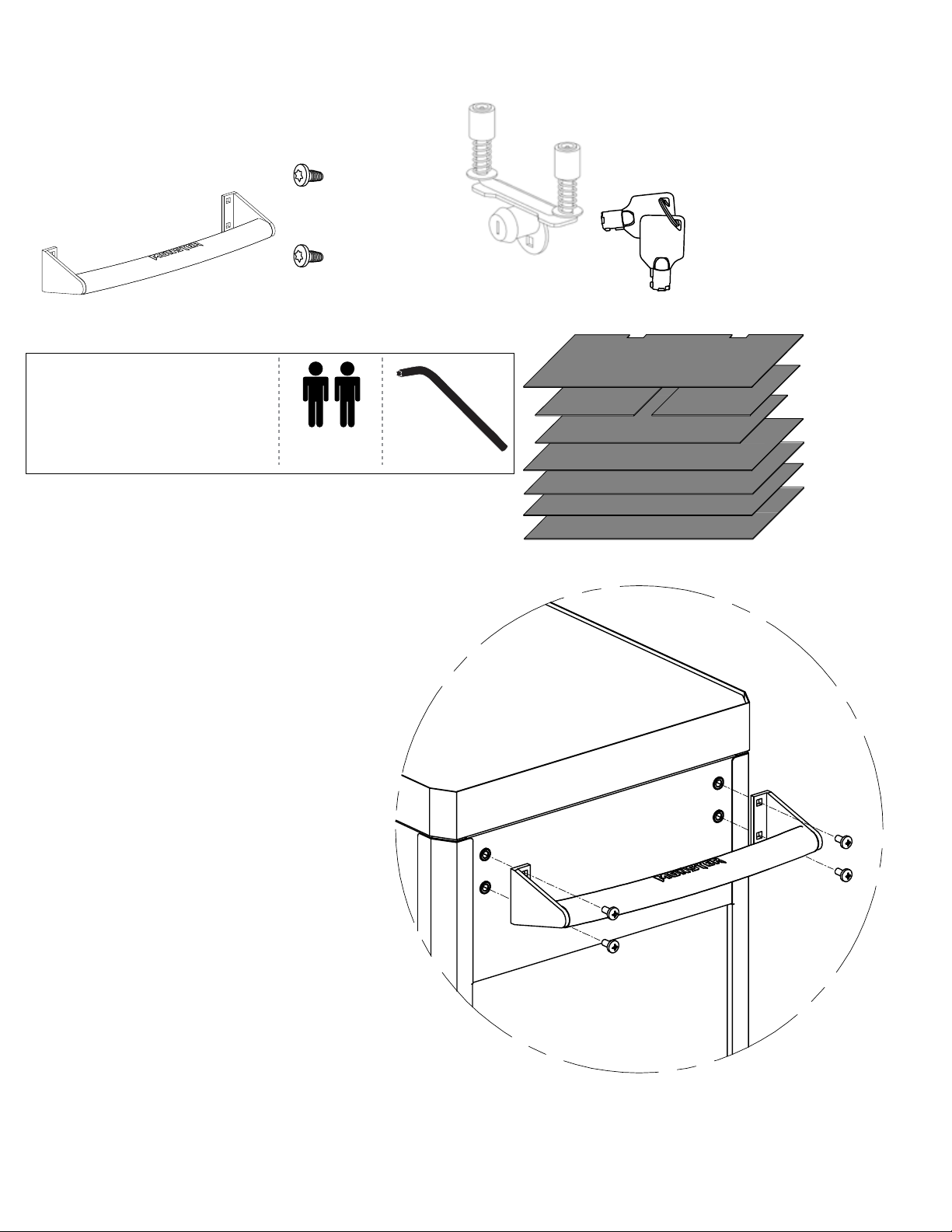

LISTA DE PARTES
Perno tipo estrella T40 (4) M8 x 16
para el lateral opuesto del mango
de empuje
Perno tipo estrella T40
M8 x 16 (4) para mango de
empuje
Manija de empuje
Cerradura y llaves
de tubo
Forros (8)
ASSEMBLY INSTRUCTIONS
Sujetando la manija
Alinee el agujero en la manija con el segundo agujero
en el ensamble de cajón y pata según se ilustra en
la figura 5. Inserte los pernos de manija M8 x 16 por
la manija, por las patas y por el ensamble de cajón,
según se ilustra en la figurea 5. Sujete de con los
pernos tipo estrella con el equipo de los pernos de
mango y apriete manualmente..
Sujete los pernos M8 x 16 restantes (en el lado
opuesto de la manija de empuje) directamente en las
patas.
Apretando los pernos (no ilustrado)
Use un destornillador T40 para apretar todos los
pernos.
2 personas
Destornillador
estrella T40
o llave estrella
HERRAMIENTAS
NECESARIAS

MST3605SFUG22/MST3605SFUTG22/
MST3605SFUMB22/MST3605SFUORNG22 6 rev. 10/24/18
Capacité de chargement totale............... 800 Lbs.
1 capacité de tiroir 6 “pleine capacité........................................... 150 Lbs.
Capacité supérieure du bac .......................... 225 lb.
1 Capacité de tiroirs de
9 po pleine capacité .......................................................................... 200 lb
3 Full 2.3 “Capacité des tiroirs................75 Lbs.
AVERTISSEMENT
• Veuillez lire et bien comprendre toutes les instructions. Il est de la responsabilité du propriétaire de s’assurer que tout le personnel lise ce manuel
avant d’utiliser l’appareil. Il revient aussi au propriétaire de l’appareil de conserver ce manuel en bon état et dans un endroit accessible permettant
au manuel d’être vu et lu par tous. Si le manuel ou les étiquettes du produit sont perdus ou illisibles, contactez Monster Mobile pour les faire remplac-
er. Si l’utilisateur-opérateur de l’appareil ne maîtrise pas bien l’anglais, les instructions relatives au produit et aux mesures de sécurité devront être
lues et discutées avec l’opérateur dans sa langue maternelle par l’acheteur- propriétaire ou toute personne habilitée par lui à le faire, en s’assurant
que l’opérateur en comprend bien le contenu. • Lisez et suivez toutes les instructions du Manuel d’utilisation. • Verrouillez le couvercle et les tiroirs
avant de les déplacer. • Assurez-vous, après avoir mis le chariot en place, d’actionner chaque fois les freins sur les roulettes bloquantes. • Ne tirez
pas sur le chariot. Poussez la poignée au bout pour se déplacer. • Les unités peuvent pencher ou basculer d’un côté et causer des dommages ou
des blessures corporelles. • Ne grimpez pas dans ou sur les tiroirs. • N’ouvrez pas plus d’un tiroir plein à la fois.• Le chariot est conçu pour rouler
facilement sur des surfaces planes et ne devrait pas être utilisé sur des surfaces inégales ou inclinées. • Ne chargez pas les chariots au-delà de la
capacité nominale (800 livres). • Ne laissez pas les enfants s’approcher de l’unité. • Portez des gants lorsque vous soulevez le chariot par les bords.
• Le manque d’observer ces avertissements peut avoir comme conséquence des blessures corporelles et/ou des dégâts matériels.
OPERATION MANUAL
MANUEL DU PROPRIÉTAIRE
AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques y compris le nickel, reconnu par l’État de la Cali-
fornie comme causant le cancer et des anomalies congénitales ou d’autres effets nuisibles sur la reproduction. Pour de plus
amples informations, aller à www.P65Warnings.ca.gov.
CHARRIOT MONSTER DE 36 PO À 5 TIROIRS ET
COUVERCLE COULISSANT COUVERCLES BASCULANTS
DE 22 PO DE PROFONDEUR
MST3605SFUG22/MST3605SFUTG22/ MST3605SFUMB22/
MST3605SFUORNG22

MST3605SFUG22/MST3605SFUTG22/
MST3605SFUMB22/MST3605SFUORNG22 7 rev. 10/24/18
MODE D’EMPLOI
Boulons étoile T40 (4)
M8 x 16 pour le côté
opposé à la
poignée-poussoir
Boulons étoile T40 (4)
M8 x 16 pour la
poignée-poussoir
Clés forées
Clés forées
et verrou
Gaines (6)
2 personnes
Clé à cliquet
avec une douille
ork 13mm Douille
universelle
OUTILS
NÉCESSAIRES
INSTRUCTIONS DE MONTAGE
Montage de la poignée
Alignez l’orifice de la poignée avec le deuxième
orifice du haut de l’assemblage tiroir et de la patte, tel
qu’illustré à la figure 5. Insérez les boulons de poignée
M8 x 16 dans la poignée, les pattes et les butoirs et
dans l’assemblage tiroir tel qu’illustré à la figure 5.
Attachez solidement avec les boulons étoile du jeu de
boulons pour la poignée et resserrez manuellement.
Attachez directement les boulons M8 x 16 restants (sur
le côté opposé de la poignée-poussoir) aux pattes.
Resserrement des boulons (non illustré)
Utilisez une douille-tournevis pour resserrer tous les
boulons.
