MONSTERMOUNT MB3003 User manual

MB3003
Installation instructions
Руководство пользователя
Fixed Wall Mount
for LCD, Plasma and LED Displays
Кронштейн для крепления
плазменных и жидкокристаллических
панелей

ENG
2

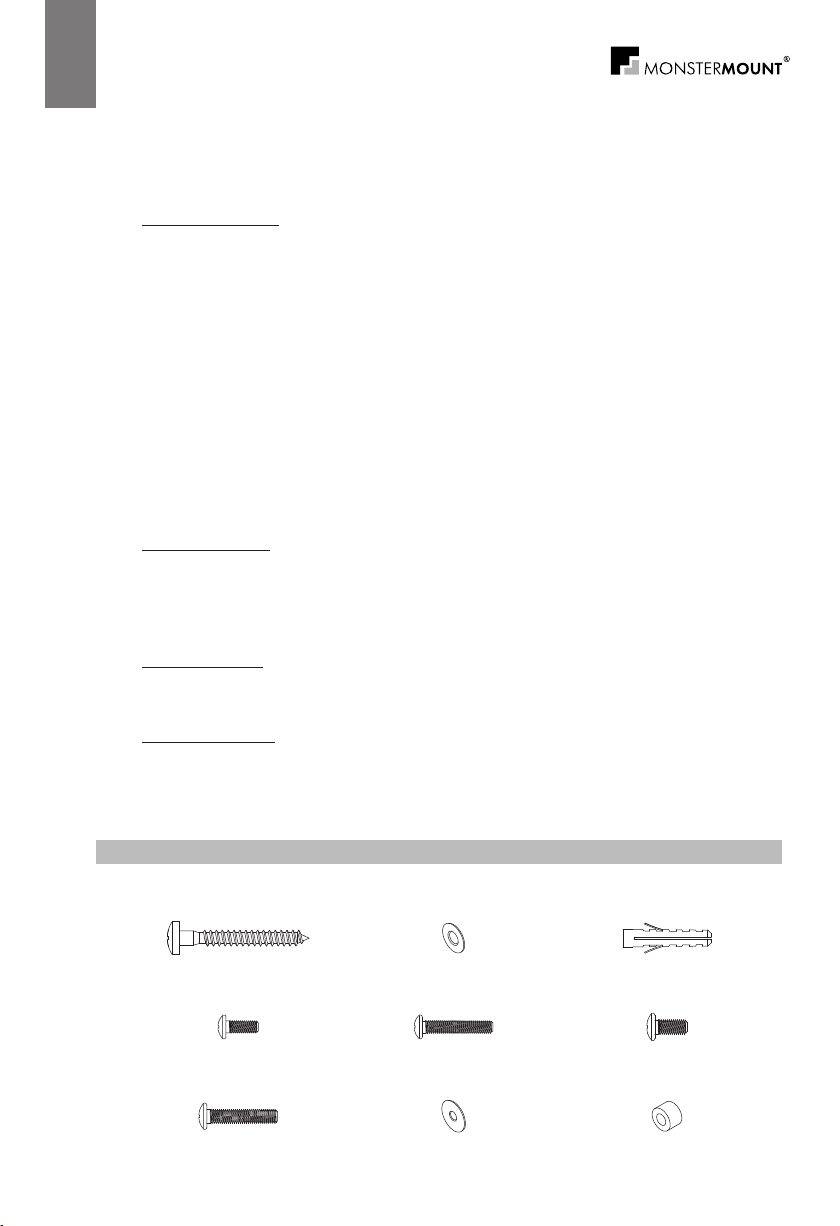

Hardware Kit
(C) Concrete Anchor (x4)(A) M8 x 63 Screw (x4) (B) M8 Washer (x4)
(D) M6 x 12 Screw (x4) (F) M8 x 12 Screw (x4)(E) M6 x 30 Screw (x4)
(G) M8 x 30 Screw (x4) (I) Spacer (x8)(H) M6 Washer (x4)
We thank you for choosing Monster Mount production, which will help
you to solve problems of accommodation of home appliances effec-
tively. Monster Mount offers a full spectrum of highquality wall, ceiling,
floor mounts, which will stylishly supplement your house.
Safety Warning
1. Make sure these instructions are read and thoroughly understood before
attempting installation. If you are unsure of any part of this installation, contact
a professional installer for assistance.
2. The wall or mounting surface must be capable of supporting the combined
weight of the mount and the display; otherwise the structure must be rein-
forced.
3. Safety gear and proper tools must be used. Failure to do so can result in
property damage and/or serious injury. A minimum of two people are required
for this installation. Do not attempt to install this mount alone under any circum-
stance.
4. Follow all instructions and recommendations regarding adequate ventilation
and suitable locations for mounting your display. Consult the owner‘s manual
for your display for more information.
Specifications
Display Size: 30” to 63”
Maximum Load: 60 kg (130 lbs)
Mounting Pattern: 600 mm x 400 mm (23.6” x 15.7”) max
Profile: 1.9 cm (0.7”)
Box Contents
Wall Plate (x1) Instruction Manual (x1)
Mount Arm (x2) Hardware Kit (x1)
Required Tools
Head Screw Driver, Electric or Portable Drill, 6 mm (1/4”) Drill Bit and Stud
Finder for Drywall Installation, 10 mm (3/8”) Masonry Bit for Concrete
Installation.

ENG
3

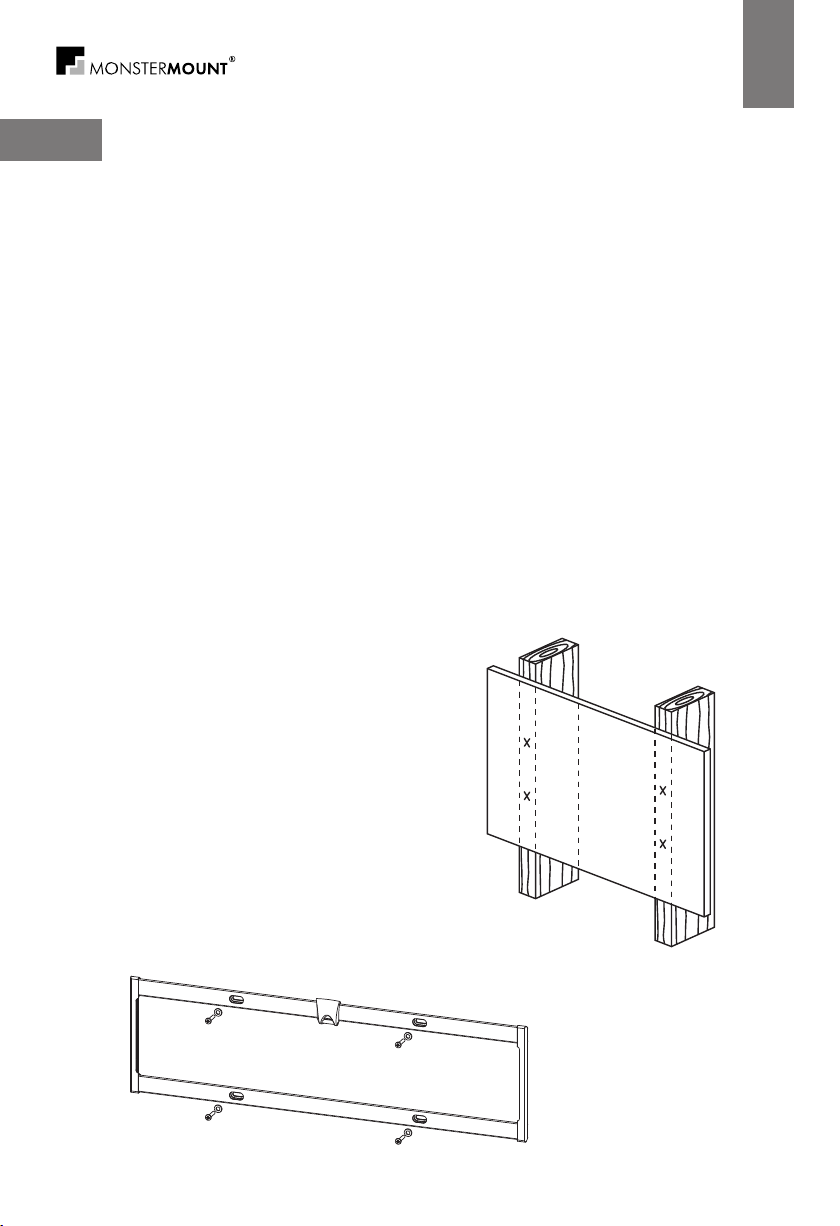

STEP 1A Mounting to the Wall (Drywall)
IMPORTANT! For safety reasons, this mount must be secured to at least two
wood studs no less than 16” apart. The studs must be capable of supporting
the combined weight of the mount and display.
1. Use a high quality stud finder to locate two adjacent studs where you wish to
install your mount. Mark both edges of each stud to help identify the exact
center.
NOTE: You must use the center of each stud to avoid cracking or splitting the
wood during installation.
2. Place the wall plate against the wall over the marked studs and level it using
the integrated bubble level. The bubble level is attached to the upper part of the
mount.
3. While another person holds the wall plate in position, mark four locations
(two per stud) for securing the mount to the wall (see Fig. 1).
4. Set the wall plate aside and drill a 6 mm (1/4”) pilot hole at each marked
location.
5. Place the wall plate back against the wall and attach it using the M8 x 63
screws (A) and M8 washers (B) provided (see Fig. 2). Do not over-tighten
these bolts and do not release the wall plate until all bolts are in place.
Ensure that the wall plate remains level after all bolts are secured.
Fig. 1
Fig. 2

ENG
4

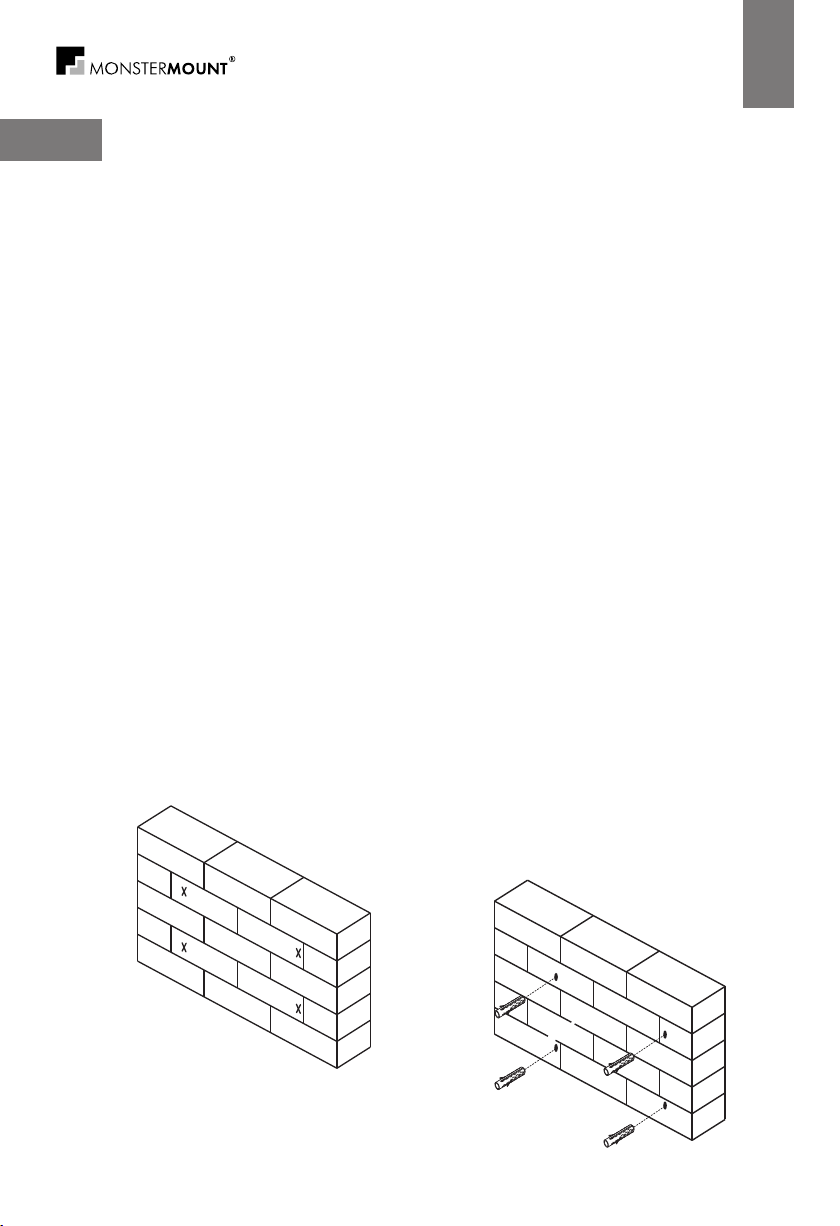

Mounting to the Wall (Concrete)
IMPORTANT! For safety reasons, the concrete wall must be capable of sup-
porting the combined weight of the mount and the display. The manufacturer
takes no responsibility for failure caused by walls of insufficient strength.
1. Place the wall plate against the wall in the desired location and level it using
the integrated bubble level. The bubble level is attached to the upper part of the
mount.
2. While another person holds the wall plate in place, mark four locations on the
wall for securing the mount (see Fig. 3).
3. Set the wall plate aside and drill a 10 mm (3/8”) hole at each marked loca-
tion. Remove any excess dust from the holes.
4. Insert a concrete anchor (C) into each hole so that it is flush with the concrete
surface (see Fig. 4). A hammer can be used to lightly tap the anchors into place
if necessary.
NOTE: If the concrete wall is covered by a layer of plaster or drywall, the con-
crete anchor must pass completely through the layer to rest flush with the
concrete surface.
5. Place the wall plate back against the wall and attach it using the M8 x 63
screws (A) and M8 washers (B) provided (see Fig. 2). Do not over-tighten
these bolts and do not release the wall plate until all bolts are in place.
Ensure that the wall plate remains level after all bolts are secured.
STEP 1B
Fig. 3
Fig. 4

ENG
5
STEP 2 Attaching the Mount Arms to the Display
IMPORTANT! Use extra care during this part of the installation. If possible,
avoid placing your display facedown as it may damage the viewing surface.
NOTE: This mount comes with a selection of different screw diameters and
lengths to accommodate a wide variety of display models. Not all of the hard-
ware in the kit will be used. If you cannot find the appropriate screw size in the
kit provided, consult the manufacturer of your display for more information.
1. Determine the correct length of screw to use by examining the back of your
display:
a) If the back of your display is flat and the mounting holes are flush with the
surface, you will use the shorter screws (D or F) from the hardware kit.
b) If the back of your display is curved, has a protrusion, or if the mounting
holes are recessed, you will need to use the longer screws (E or G) and may
also need to use the spacers (I).
2. Determine the correct diameter of screw to use by carefully trying one of
each size (M6 and M8) from the hardware kit.
Do not force any of the screws – if you feel resistance stop immediately
and try a smaller diameter screw.

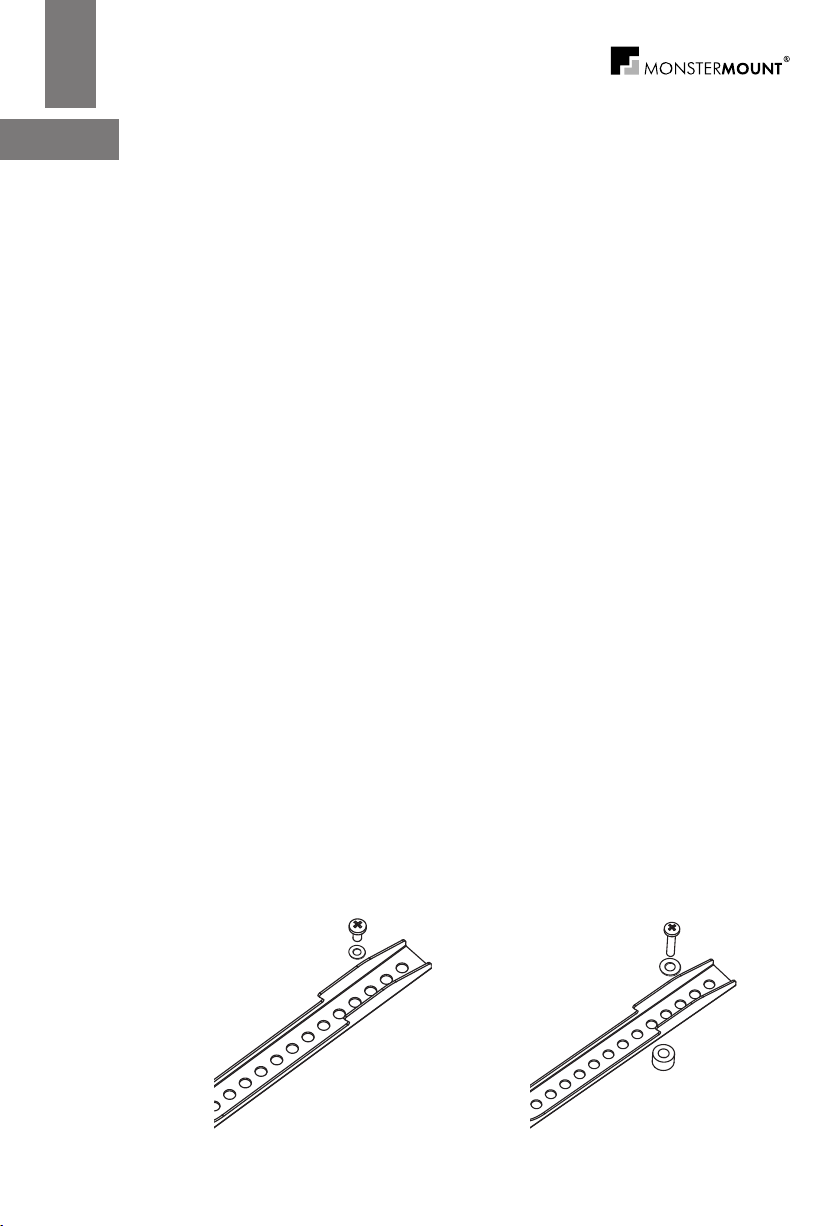

3. Attach the mount arms to the back of your display using the screws identified
in steps 1 and 2 (see Fig. 5):
a) If you are using the M6 screws you will also need to use the M6 washers
(H). M8 screws do not require washers.
b) If you are using the longer screws on a display with a curved or recessed
back, you may also need to use the spacers (I). Use one spacer or two spac-
ers stacked as needed. Only use a spacer if necessary.
Fig. 5
For displays
with flat backs
For displays
with curved or
recessed backs

ENG
6
STEP 3 Final Assembly

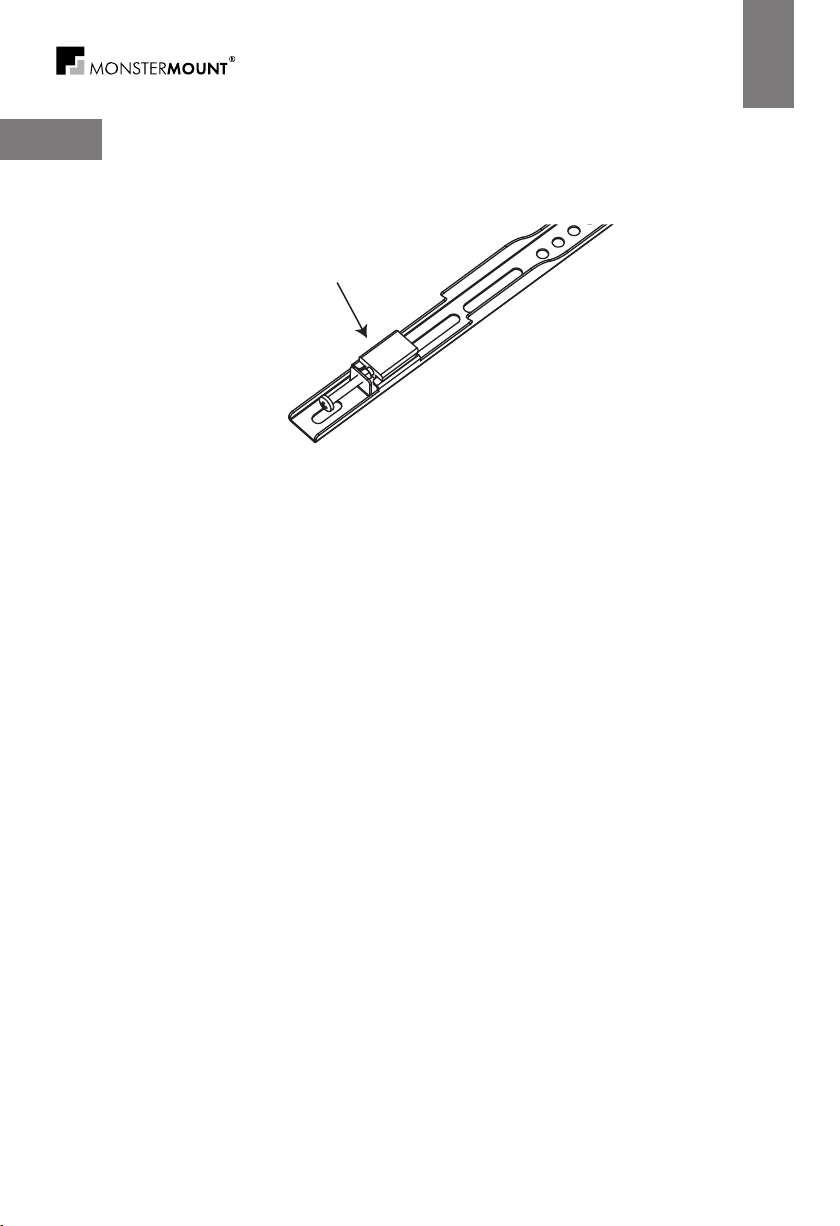

1. Make sure the safety stops are in the proper location on each mount arm, as
shown in the illustration (see Fig. 6).
2. With the help of another person, carefully lift your display and place it on the
wall plate. Do not release the display until the mount arms have securely
hooked onto the wall plate.
3. Tighten the safety stop located at the bottom of each mount arm to prevent
the display from being lifted from the wall plate.
IMPORTANT! The safety stops must be used at all times to prevent the display
from being accidentally knocked from the mount.
4. Periodically clean your mount with a dry cloth. Inspect all screws and hard-
ware at regular intervals to ensure that no connections have become loose over
time. Retighten as needed.
Fig. 6
Safety Stop

WARRANTY
Monster Mount is liable for unit quality and functions and guarantees
that the unit is free from production defects for the period of 3 years
after sales date. In case any defects will occur during warranty period,
Monster Mount will replace the unit free of charge under below terms
and conditions.
WARRANTY TERMS
1. Defected unit has to be returned to the sales point, where it was
bought. Transportation fees, which can occur to return the unit back to
sales point, are on buyer's account.
2. Any claims under warranty can be made only upon purchase receipt
presentation.
3. Warranty is not valid in case of:
the unit was assembled not in accordance with installation
instructions;
repair or modification was done by companies, without Monster
Mount authorization;
defect appeared due to fire, flood, lightning, deforming cleaning,
extremely high temperature, solvent, acids, wrong use or careless
terms;
the products have been lost, damaged by misuse, abuse or acci-
dent.
Monster Mount shall not be responsible or liable for injuries or property
damage, direct, indirect or consequential, which may arise from the
inability to use this product safety properly, and in the manner for which
it has been designed and manufactured.
Product can be used within 10 years at least.

РУС
9
Благодарим Вас за выбор продукции Monster Mount, которая помо-
жет эффективно решить проблемы размещения бытовой техники.
Monster Mount предоставляет полный спектр высококачественных
настенных, потолочных, напольных кронштейнов, которые станут
стильным дополнением Вашего интерьера.
Внимание!
1. Перед началом установки убедитесь, что Вы правильно прочитали и
поняли данную инструкцию. Если Вы не уверены в каком-либо этапе уста-
новки, свяжитесь со специалистом.
2. Стена или поверхность для установки должна выдерживать вес и опоры,
и дисплея; в ином случае ее структуру следует укрепить.
3. При установке должны быть использованы исправные инструменты. В
процессе установки рекомендуется участвовать двум лицам.
Использование неисправного инструмента и/или попытка установки
одним человеком может привести к порче имущества и травмам.
4. Следуйте всем инструкциям и рекомендациям в отношении необходи-
мой вентиляции и подходящего месторасположения для установки
Вашего дисплея. Обращайтесь к Руководству пользователя Вашего дис-
плея для получения большей информации.
Технические характеристики
Размер дисплея: 30–63” (76–160 см)
Крепежная схема: 600 мм х 400 мм (макс)
Максимальная нагрузка: 60 кг
Расстояние от стены: 0.7” (1,9 см)
Комплектация
Настенная панель (х1) Крепежная пластина (х2)
Руководство пользователя (х1) Монтажный набор (х1)
Необходимое оборудование
Крестообразная отвертка, портативная либо электрическая дрель, свер-
ло 1/4” (6 мм) и инструмент для поиска направляющих (в случае установки
на стены сухой кладки), победитовое сверло 3/8” (10 мм) (в случае уста-
новки на бетонные стены или стены каменной кладки).

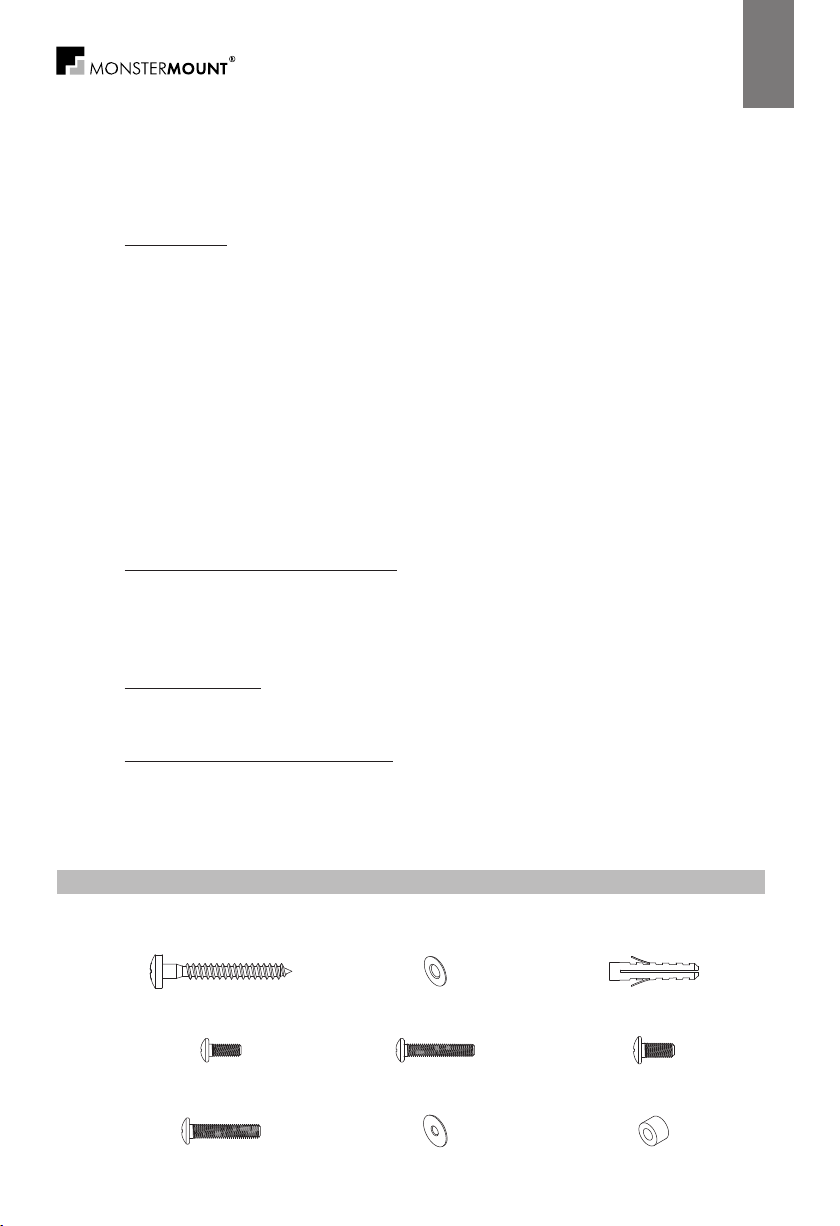

(C) Дюбель
для бетона/кирпича (x4)(A) Шуруп M8 x 63 (x4) (B) Шайба M8 (x4)
(D) Винт M6 x 12 (x4) (F) Винт M8 x 12 (x4)(E) Винт M6 x 30 (x4)
(G) Винт M8 x 30 (x4) (I) Проставка (x8)(H) Шайба M6 (x4)
Комплект крепежных деталей

РУС
10

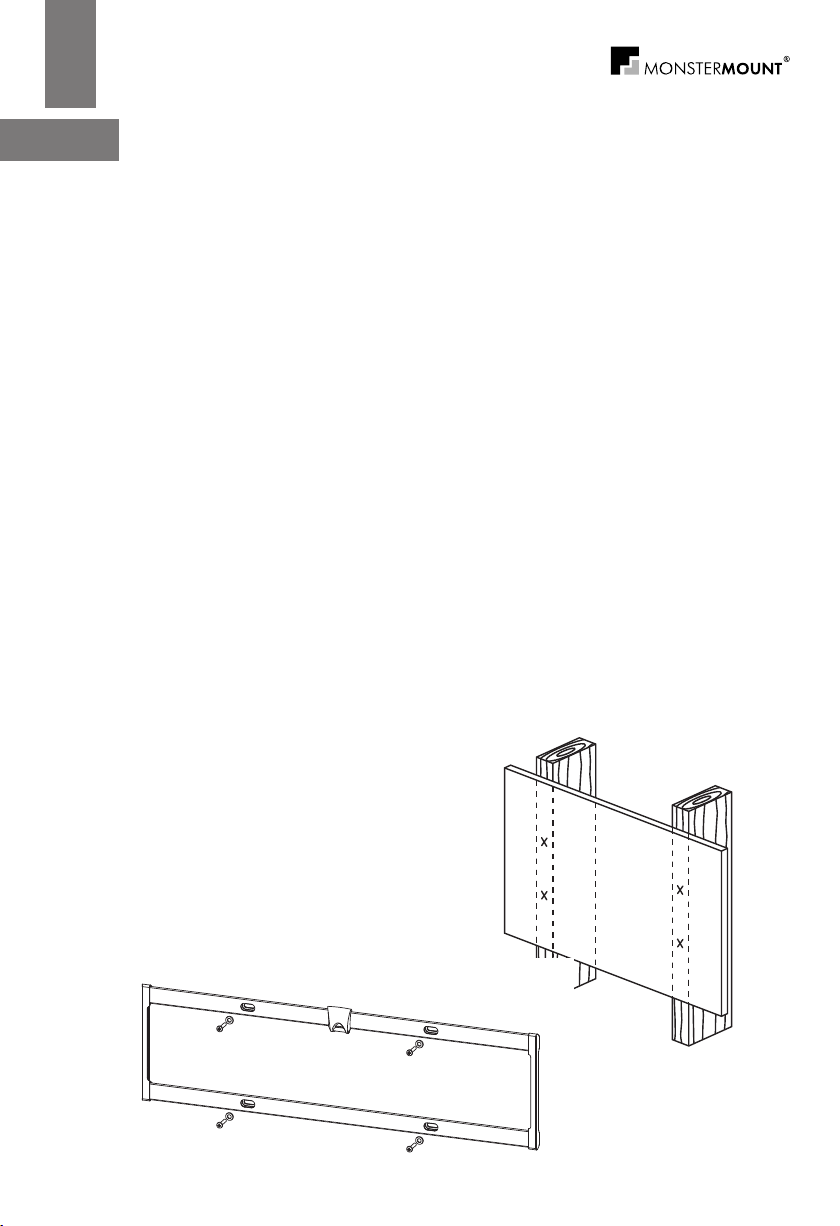

ШАГ 1A Настенный монтаж (гипсокартон/дерево)
Внимание! В целях безопасности данный кронштейн должен крепиться
как минимум к двум направляющим, расположенным на расстоянии не
менее 40,6 см (16”) друг от друга.
1. Используйте высококачественный инструмент для поиска направляю-
щих (двух смежных) в том месте, где Вы впоследствии хотели бы располо-
жить Ваш кронштейн. Отметьте края направляющих для того, чтобы точно
определить их центр.
Примечание. В процессе установки придерживайтесь центра направля-
ющих, чтобы избежать растрескивания, а также последующего разруше-
ния дерева/гипсокартона.
2. Поместите настенную панель на выбранное Вами место и выровняйте
ее с помощью встроенного пузырькового уровня. Пузырьковый уровень
располагается в верхней части настенной панели кронштейна.
3. Удерживая настенную панель кронштейна в нужном для Вас положе-
нии, отметьте точками четыре места (два на каждую направляющую),
предназначенные для крепления кронштейна на стену (см. рис. 1), и отло-
жите настенную часть кронштейна в сторону.
4. Просверлите отверстия диаметром 6 мм (1/4”) в каждом отмеченном
ранее месте.
5. Поместите настенную часть кронштейна обратно на стену и закрепите
ее с помощью шурупов M8 x 63 (A) и шайб M8 (B), идущих в комплекте (см.
рис. 2). Не перетягивайте винты, а также не отпускайте настенную
панель, пока все винты надежно не будут вкручены. Убедитесь, что
кронштейн остался на том же уровне после того, как Вы произвели все
вышеуказанные действия в шаге 1A.
Рис. 1
Рис. 2

Настенный монтаж (бетон/кирпич)
Внимание! В целях безопасности данный кронштейн должен крепиться к
бетонной/кирпичной стене, способной выдержать суммарный вес крон-
штейна и дисплея. Производитель не несет ответственности за повреж-
дения, вызванные неправильным расчетом нагрузки на стену.
1. Поместите настенную панель на выбранное Вами место и выровняйте
ее с помощью встроенного пузырькового уровня. Пузырьковый уровень
располагается в верхней части настенной панели кронштейна.
2. Удерживая настенную панель кронштейна в нужном для Вас положе-
нии, отметьте точками четыре места (два на каждую направляющую),
предназначенные для крепления кронштейна на стену (см. рис. 3), и отло-
жите настенную часть кронштейна в сторону.
3. Просверлите отверстия диаметром 10 мм (3/8”) в каждом отмеченном
ранее месте. Удалите всю пыль из отверстий.
4. Вставьте в каждое отверстие дюбель для бетонной/кирпичной стены
(C) так, чтобы он не выступал на поверхности стены (см. рис. 4). По необ-
ходимости Вы можете использовать молоток для того, чтобы вбить дюбе-
ля в стену.
Примечание. Если бетонная/кирпичная стена покрыта слоем штукатур-
ки или гипсокартона, дюбеля должны проходить насквозь через облицов-
ку, чтобы в конечном счете сравняться с поверхностью бетонной/кирпич-
ной стены.
5) Поместите настенную часть кронштейна обратно на стену и прикрепи-
те ее с помощью шурупов M8 x 63 (A) и шайб M8 (B), идущих в комплекте
(см. рис. 2). Не перетягивайте винты, а также не отпускайте настен-
ную часть, пока все винты надежно не будут вкручены. Убедитесь,
что кронштейн остался на том же уровне после того, как Вы произвели
все вышеуказанные действия в части 1B.
РУС
11
Рис. 3
Рис. 4
ШАГ 1B

Установка крепежных пластин на дисплей
Внимание! Используйте дополнительные меры предосторожности в про-
цессе этой части установки. По возможности, пока Вы не установили
кронштейн и не разместили на нем Ваш дисплей, рекомендуем не раз-
мещать дисплей экраном вниз, так как это может привести к нежелатель-
ным повреждениям его поверхности.
Примечание. В комплекте к этому кронштейну идет широкий спектр
винтов различного диаметра и длины для установки на разные модели
дисплеев. Вам понадобится не все дополнительное оборудование, иду-
щее в монтажном наборе, для полной установки. Если Вы не можете найти
подходящий размер винта в комплекте, рекомендуем проконсультиро-
ваться с производителем Вашего дисплея для получения дополнительной
информации.
1. Определите правильную длину винта для последующей установки
путем изучения задней панели вашего дисплея.
a) Если задняя поверхность Вашего дисплея плоская и монтажные
отверстия находятся в одной плоскости с ней, то для установки Вам
понадобятся короткие винты (D или F).
b) В случае если задняя поверхность Вашего дисплея изогнутая, имеет
выступ или крепежные отверстия утоплены в корпус, Вам необходимо
использовать длинные винты (E или G), а также, возможно, понадобят-
ся проставки (I).
2) Определите нужный диаметр винта, аккуратно пробуя вкрутить каждый
из комплекта (M6 и M8). Не применяйте излишнюю силу. Если Вы чув-
ствуете сопротивление, немедленно остановитесь и попробуйте
использовать винт меньшего диаметра.
3) Приложите крепежные пластины к задней части дисплея и прикрепите их
с помощью винтов, ранее определенных Вами в пункте 1 и 2 (см. рис. 5):
a) Если Вы используете винты M6, Вам также понадобятся шайбы M6
(H). Винты M8 не требуют использования шайб.
b) Если Вы используете длинные винты на дисплее с изогнутой или
углубленной задней частью, Вам также, возможно, потребуются про-
ставки (I). По мере надобности используйте одну или две проставки.
Однако используйте проставки только в случае необходимости.
РУС
12
Рис. 5
ШАГ 2
Для дисплеев
с плоской задней
панелью
Для дисплеев
с изогнутой
или утопленной
задней панелью

РУС
13
ШАГ 3 Окончательная сборка
1. Убедитесь, что фиксаторы находятся в соответствующем положении на
каждой из крепежных пластин, как показано на рисунке (см. рис. 6).
2. Вдвоем аккуратно поднимите Ваш дисплей и поместите его на настен-
ную часть кронштейна. Не отпускайте дисплей до тех пор, пока обе
крепежные пластины не будут надежно соединены с настенной
частью кронштейна.
3. Затяните фиксаторы, расположенные наверху каждой крепежной пла-
стины, во избежание падения дисплея.
Внимание! Фиксаторы должны использоваться при любых обстоятель-
ствах, чтобы предотвратить случайное отсоединение дисплея от настен-
ной панели.
4. Периодически очищайте Ваш кронштейн сухой тканью. Регулярно про-
веряйте все винты и другие части кронштейна, чтобы убедиться в отсут-
ствии слабых или расшатанных соединений, которые могут возникнуть со
временем. Затяните по мере необходимости.
Рис. 6
Предохранительный
рычаг

РУС
14

ГАРАНТИЯ
На основании этой потребительской гарантии производитель
гарантирует отсутствие в изделии дефектов производственного
характера сроком на три года, начиная со дня продажи. Если в тече-
ние этого гарантийного срока в изделии обнаружатся дефекты в
материалах, Monster Mount бесплатно заменит неисправное изде-
лие на приведенных ниже условиях.
Гарантийные условия
1. При претензиях по гарантии изделие следует вернуть в тор-
гующую организацию. Расходы на транспортировку производится
за счет владельца.
2. Настоящая гарантия действительна только при предъявлении с
дефектным изделием товарного чека, подтверждающего факт про-
дажи.
3. Гарантия не действует:
если изделие использовалось или устанавливалось с отступ-
лениями от инструкции по установке и эксплуатации;
если в ремонте или модификации изделия участвовали
фирмы, не имеющие с оответствующей авторизации произво-
дителя;
если повреждение возникло вследствие чрезвычайных обсто-
ятельств, как то: пожар, наводнение, удар молнии, деформи-
рующая чистка, чрезмерно высокие температуры, растворители,
кислоты;
если изделие было утеряно, повреждено в результате небреж-
ного отношения и различных аварий.
Компания Monster Mount и ее уполномоченные представители не
несут никакой материальной ответственности за ущерб, при-
чиненный вследствие использования изделия ненадлежащим
образом и не по назначению.
Срок эксплуатации изделия не менее 10 лет.

MB3003
