moovin BE 38HB User manual

1
COD BR: BE 38HB
MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE

2

Leia atentamente este manual e siga os passos indicados para que o produto não perca
a garantia e também para uma perfeita montagem.
Read this manual and follow the steps in order to keep the guarantee and also for the
perfect fit.
Lea este manual y siga los pasos para que el producto no pierda la garantía y también
para el ajuste perfecto.
8
Acessórios incluídos na caixa
Hardware included in box
Accesorios incluidos en la caja
7
6
3
V : 6/19
Sumário
Resumen
Summary

Solicitamos observar atentamente as orientações de montagem como: fixação do produto na parede,
colocação de cola em locais específicos necessários, o peso suportado pelo produto, etc...
We request you to carefully observe the assembly instructions as: fixing the product on the wall, adding
glue in needed and specifics places, product weight limit, etc.
Pedimos que lea atentamente las instrucciones, principalmente las informaciones de fijación del
producto en la pared, colocación de pegamento en local específico y necesario, el peso soportado por
el producto etc...
No se suba ni se apoye en el mueble.
Do not climb or lean on the furniture.
Não escale ou se apoie no móvel.

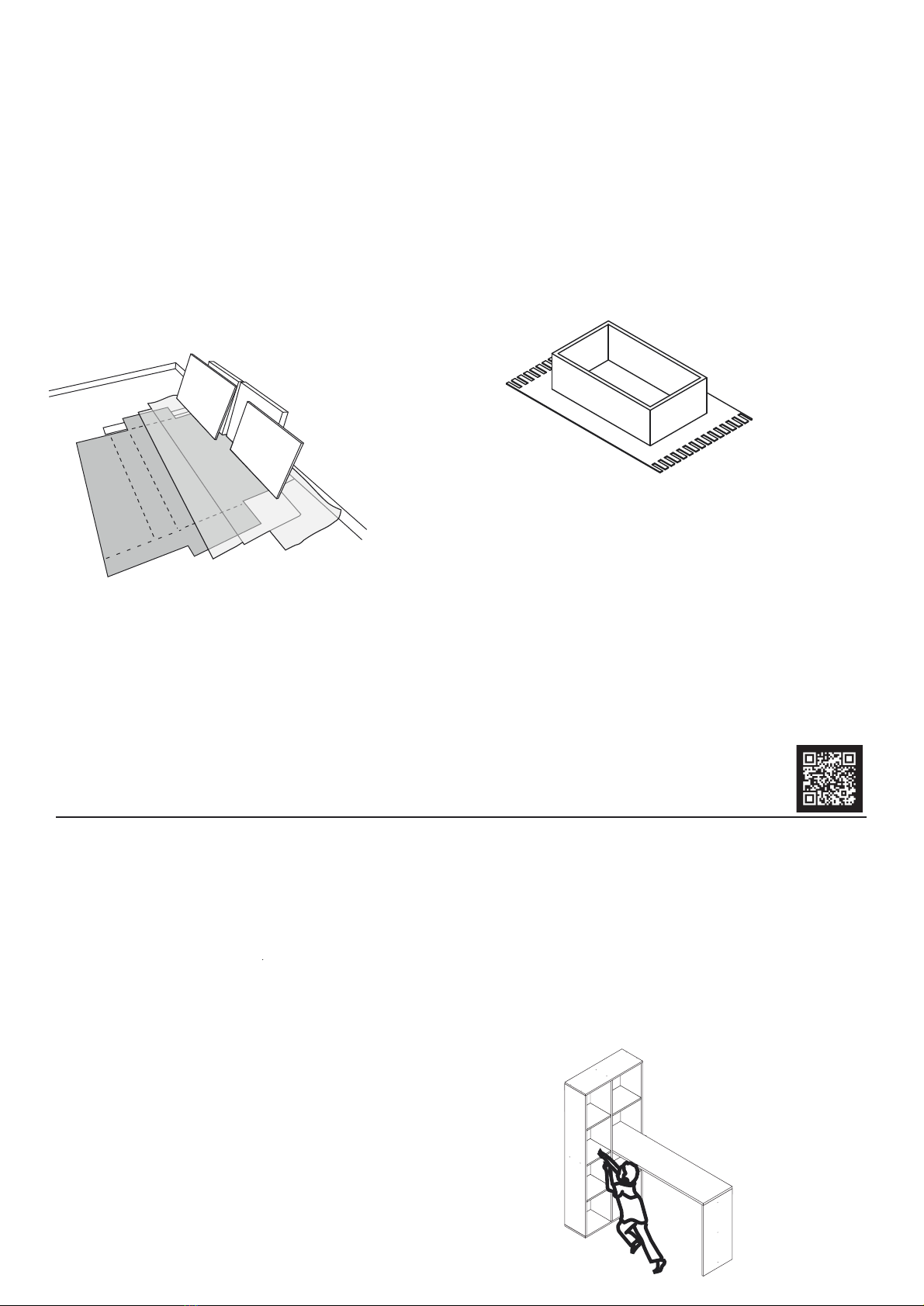

Utilize o papelão da própria embalagem
para separar e apoiar as peças retiradas
das caixas.
Use the cardboard of the packaging to
separate and support the parts removed
from the boxes.
Utilice el cartón de la embalaje para
separary apoyan las piezaz desmontadas
de las cajas.
4
Forre a área de montagem com um
cobertor ou tapete. Assim, você evita
avarias nas peças durante o processo de
montagem.
Cubrir la zona de ensamble con una manta o
alfombra. De este modo, se evitan daños
en las piezas durante el proceso de montaje.
Cover the assembly area with a blanket or carpet
to avoid damaging the parts during the
assembly process.
Antes de começar
Antes de comenzar
Before starting
Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e
com bom espaço para iniciar o trabalho.
Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y
con bueno espacio para comenzar el trabajo.
Prepare the room before starting the assembly, leaving it completely clean and the area in
good condition to start the work.
Evite acidentes
Prevenir accidentes
Avoid accidents
X

UTILIZE ALCOOL APENAS PARA REMOVER O NUMERO DAS PEÇAS
USE ALCOHOL ONLY TO REMOVE PART NUMBERS
UTILICE ALCOHOL SOLAMENTE PARA ELIMINAR EL NUMERO DE LAS PIEZAS
Todas as peças do móvel foram marcadas com um número. Antes de começar a montagem, identifique as peças
numeradas em relação às instruções de montagem. Uma vez concluída a montagem, os números podem ser facilmente
removidos com um pano ligeiramente embebido em álcool. Use álcool apenas para remover números das peças.
All the furniture parts have been marked with a number. Before you start assembling, please identify the numbered parts
in relation to the assembly instructions. Once assembly is completed, the numbers can be easily removed with a cloth
slightly damped in alcohol. Use alcohol only to remove part numbers.
Todos las piezas del mueble fueron marcadas con un número. Antes de empezar el montaje, identifique las piezas
numeradas en relación con las instrucciones de montaje. Una vez que se completa el armado, los números se pueden
quitar fácilmente con un paño ligeramente empapado en alcohol. Use alcohol solo para eliminar números de las piezas.
Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos.
You can clean the product with slightly dampened cloth followed by a dry cloth. Do not use chemicals or abrasives.
Solamente utilizar un paño húmedo y después un paño seco, no utilice productos químicos o abrasivos.
5
Para facilitar a montagem, utilize uma parafusadeira elétrica.
To speed assembly, use an eletronic screwdriver.
Para facilitar el armado, utilice un destornillador eléctrico.
Limpeza
Cleaning
Limpieza
Dimensões e ferramentas
Dimensions and tools
Dimensiones y herramientas
Dimensões:
Dimensiones:
L: 1350 A: 1490 P: 690 mm
Dimensions:
W: 53.14 H: 58.66 D: 27.16 inches
L: 1350 A: 1490 P:690 mm

COD BR: BE 38HB
6
PEÇA DESCRIÇÃO QUANT. PIEZA DESCRIPCIÓN CANTIDAD
PART DESCRIPTION QTY
DIVISÓRIA 1
001
LATERAL DIREITA/ESQUERDA 2
002
LATERAL MENOR 1
003
PRATELEIRA MAIOR 2
004
PRATELEIRA MENOR 3
005
TAMPO MESA 1
006
TAMPO/ BASE 2
007
TRAVESSA 1
008
PARTITION 1
001
RIGHT/LEFT SIDE 2
002
LOWER SIDE 1
003
LONGER SHELF 2
004
LOWER SHELF 3
005
TABLE TOP 1
006
TOP/BASE 2
007
DETAIL 1
008
PARTICIÓN 1
001
LATERAL DERECHA/IZQUIERDA 2
002
LATERAL MENOR 1
003
REPISA MAYOR 2
004
REPISA MENOR 3
005
TAPA TABLA 1
006
TAPA/ BASE 2
007
DETALLE 1
008
01
02
03
06
07
07
08
04
04
05
05
05
02

4X50 CC
8X30
Cola/Glue
EF 000094 X 2
EF 000168 X 8
10X10 C/C
EF 000216 X 2
8X50
3,5X14 CP
PÉS REDONDOS x 8
ROUND FEET x 8
PIES REDONDOS x 8
TAPA FUROS x 13
STICKER x 13
TAPAS PLÁSTICAS x 13
GIZ x 1
CHALK x 1
TIZA x 1
7
ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01
EF 000132 x 21
EF 000008 X 1
EF 000033 x 24
EF 000247 x 6
EF 000248 x 6
EF 000681 x 3

Insira a ferragem EF 000033 nas peças 01, 02 e 05.
Insert hardware EF 000033 into pieces 01, 02 and 05.
Añade el herraje EF 000033 en las piezas 01, 02 e 05.
PASSO 1 / STEP 1 / PASO 1
8
A= 3KG - 6.61LB
A
A
A
AA
A
A
B
B= 10KG - 22LB
05
05
05
02
02 01

PASSO 4 / STEP 4/ PASO 4
Insira a ferragens EF 000033 e EF 000247 nas peças 04 e 06.
Insert hardwares EF 000033 and EF 000247 into pieces 04 and 06.
Añade los herrajes EF 000033 y EF 000247 en las piezas 04 e 06.
EF 000247
EF 000094
Fixe a ferragem EF 000094 na peça 06.
Attach hardware EF 000094 into piece 06 .
Fije el herraje EF 000094 en la pieza 06.
PASSO 3 / STEP 3 / PASO 3
PASSO 2 / STEP 2 / PASO 2
9
04
04
06
06
Use a cola antes de conectar as peças 01, 04 e 06. Use a ferragem EF 000132 para
fixar a peça 01.
Use the glue before connecting pieces 01, 04 and 06. Use hardware EF 000132 to fix
06
04
04
01
piece 01.
Utilice el pegamento antes de juntar las piezas 01, 04 y 06. Utilice el herraje EF 000132
para fijar la pieza 01.

PASSO 5 / STEP 5 / PASO 5
10
PASSO 6 / STEP 6 / PASO 6
06
04
04
01
Use a cola antes de conectar as peças 01, 04 e 06. Use a ferragem EF 000132 para
fixar a peça 01.
Use the glue before connecting pieces 01, 04 and 06. Use hardware EF 000132 to fix
piece 01.
Utilice el pegamento antes de juntar las piezas 01, 04 y 06. Utilice el herraje EF 000132
para fijar la pieza 01.
01
04
04
05
05
05
06
Conecte as peças 05 à parte montada no passo anterior.
Connect pieces 05 to the part assembled in the previous step.
Junte las piezas 05 a la parte armada en el paso anterior
06
02
02
Conecte as peças 02 à parte montada no passo anterior utilizando a
ferragem EF 000132.
Connect pieces 02 to the part assembled in the previous step using
using hardware EF 000132.
Junte las piezas 02 a la parte armada en el paso anterior utilizando el
herraje EF 000132.
PASSO 7 / STEP 7 / PASO 7

PASSO 8 / STEP 8/ PASO 8
PASSO 9 / STEP 9 / PASO 9
PASSO 10 / STEP 10 / PASO 10
01
02
02
07
07
Conecte as peças 07 à parte montada no passo anterior utilizando a
ferragem EF 000132. Fixe os pés redondos usando a ferragem EF 000168.
Connect pieces 07 to the part assembled in the previous step using
using hardware EF 000132. Fix the round feet using hardware EF 000168.
Junte las piezas 07 a la parte armada en el paso anterior utilizando el
herraje EF 000132. Fije los pies redondos utilizando el herraje EF 000168.
PÉS REDONDOS
ROUND FEET
PIES REDONDOS
Conecte as peças 07 e 08 utilizando a ferragem EF 000132. Fixe os pés
redondos usando a ferragem EF 000168.
Connect pieces 07 and 08 using hardware EF 000132. Fix the round feet
using hardware EF 000168.
Junte las piezas 07 y 08 utilizando el herraje EF 000132. Fije los pies
redondos utilizando el herraje EF 000168.
08
03
PÉS REDONDOS
ROUND FEET
PIES REDONDOS
Conecte as partes montadas nos passos 8 e 9 utilizando as ferragens EF 000248
e EF 000681, insira a ferragem EF 000216 e gire para apertar.
Connect parts assembled on steps 8 and 9 using hardware EF 000248 and
EF 000681, insert hardware EF 000216 and turn to tighten.
Junte las partes armadas en los pasos 8 y 9 utilizando los herrajes EF 000248 y
EF 000681, añade el herraje EF 000216 y gire para apretar.
EF 000248
EF 000681

PASSO 11 / STEP 11 / PASO 11
PASSO 12 / STEP 12 / PASO 12
Use os tapa furos para cobrir os parafusos aparentes.
Use stickers to cover apparent screws.
Utilice los tapa huecos para cubrir los tornillos aparentes.
Giz
Chalk
Tiza
Tapa furos
Sticker
Tapas Plasticas
Use o giz para dar o acabamento final ao produto.
Use the chalk to give the final finish on the product.
Utilice la tiza para dar el acabado final al producto.
12
