moovin BMU 61 User manual

1
COD BR: BMU 61
MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE

2

V : 07/21
Leia atentamente este manual e siga os passos indicados para que o produto não perca
a garantia e também para uma perfeita montagem.
Read this manual and follow the steps in order to keep the guarantee and also for the
perfect fit.
Lea este manual y siga los pasos para que el producto no pierda la garantía y también
para el ajuste perfecto.
8
Acessórios incluídos na caixa
Hardware included in box
Accesorios incluidos en la caja
7
6
3
Sumário
Resumen
Summary

Solicitamos observar atentamente as orientações de montagem como: fixação do produto na parede,
colocação de cola em locais específicos necessários, o peso suportado pelo produto, etc...
Pedimos que lea atentamente las instrucciones, principalmente las informaciones de fijación del
producto en la pared, colocación de pegamento en local específico y necesario, el peso soportado por
el producto etc...
4
Antes de começar
Antes de comenzar
Before starting
Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e
com bom espaço para iniciar o trabalho.
Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y
con bueno espacio para comenzar el trabajo.
Prepare the room before starting the assembly, leaving it completely clean and the area in
good condition to start the work.
Evite acidentes
Prevenir accidentes
Avoid accidents
No se suba ni se apoye en el mueble.
Do not climb or lean on the furniture.
Não escale ou se apoie no móvel.
Forre a área de montagem com um
cobertor ou tapete. Assim, você evita
avarias nas peças durante o processo de
montagem.
Cubrir la zona de ensamble con una manta o
alfombra. De este modo, se evitan daños
Cover the assembly area with a blanket or carpet
to avoid damaging the parts during the
assembly process.
en las piezas durante el proceso de montaje.
Utilize o papelão da própria embalagem
para separar e apoiar as peças retiradas
das caixas.
Use the cardboard of the packaging to
separate and support the parts removed
from the boxes.
Utilice el cartón de la embalaje para
separary apoyan las piezaz desmontadas
de las cajas.
You are requested to carefully observe the assembly instructions regarding: fixing of products to the wall,
adding glue where indicated, product weight limit, etc.
X

UTILIZE ALCOOL APENAS PARA REMOVER O NUMERO DAS PEÇAS
USE ALCOHOL ONLY TO REMOVE PART NUMBERS
UTILICE ALCOHOL SOLAMENTE PARA ELIMINAR EL NUMERO DE LAS PIEZAS
Todas as peças do móvel foram marcadas com um número. Antes de começar a montagem, identifique as peças
numeradas em relação às instruções de montagem. Uma vez concluída a montagem, os números podem ser facilmente
removidos com um pano ligeiramente embebido em álcool. Use álcool apenas para remover números das peças.
All the furniture parts have been marked with a number. Before you start assembling, please identify the numbered parts
in relation to the assembly instructions. Once assembly is completed, the numbers can be easily removed with a cloth
slightly damped in alcohol. Use alcohol only to remove part numbers.
Todos las piezas del mueble fueron marcadas con un número. Antes de empezar el montaje, identifique las piezas
numeradas en relación con las instrucciones de montaje. Una vez que se completa el armado, los números se pueden
quitar fácilmente con un paño ligeramente empapado en alcohol. Use alcohol solo para eliminar números de las piezas.
Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos.
You can clean the product with slightly dampened cloth followed by a dry cloth. Do not use chemicals or abrasives.
Solamente utilizar un paño húmedo y después un paño seco, no utilice productos químicos o abrasivos.
5
Dimensões e ferramentas
Dimensions and tools
Dimensiones y herramientas
Dimensões:
Dimensiones:
L: 1600 A: 810 P: 350 mm
Dimensions:
W: 62.99 H: 31.88 D: 13.77 inches
L: 1600 A: 810 P: 350 mm
Para facilitar a montagem, utilize uma parafusadeira elétrica.
To speed assembly, use an eletronic screwdriver.
Para facilitar el armado, utilice un destornillador eléctrico.
Limpeza
Cleaning
Limpieza

LATERAL ESQUERDA
1
003
LATERAL DIREITA
1
004
LEFT SIDE
1
003
RIGHT SIDE
1
004
LATERAL IZQUIERDA
1
003
LATERAL DERECHA
1
004
COD BR: BMU 61
6
PEÇA DESCRIÇÃO QUANT. PIEZA DESCRIPCIÓN CANTIDAD
PART DESCRIPTION QTY
BASE
TAMPO 1
1
001
002
DIVISÓRIA DIREITA 1
005
PRATELEIRA
1
006
BASE
TOP
001
002
RIGHT PARTITION
005
SHELF
006
001
002
005
006
2
007 007 007
1
1
1
1
2
1
1
1
1
2
BASE
TAPA
PARTICIÓN DERECHA
REPISA
DIVISÓRIA ESQUERDA LEFT PARTITION PARTICIÓN IZQUIERDA
FRENTE GAVETA
FRONT DRAWER
3
008 008 008
33
FRENTE CAJÓN
PORTA ESQUERDA
LEFT DOOR
1
009 009 009
11
PUERTA IZQUIERDA
PORTA DIREITA
RIGHT DOOR
1
010 010 010
11
PUERTA DERECHA
FUNDO GAVETA
BOTTOM DRAWER
3
011 011 011
33
FONDO CAJÓN
COSTA
BACK
6
012 012 012
66
REVÉS
LATERAL DIREITA GAVETA
RIGHT SIDE DRAWER
3
020 020 020
33
LATERAL DERECHA CAJÓN
COSTA GAVETA
BACK DRAWER
3
021 021 021
33
REVÉS CAJÓN
LATERAL ESQUERDA GAVETA
LEFT SIDE DRAWER
3
022 022 022
33
LATERAL IZQUIERDA CAJÓN
PÉS
FEET
4
023 023 023
44
PIES
01
02
03 040506
07 07
08
09
10 11
12
12
12
12
12
12 20
21
22
2323

EF 000094 X 28
3,5X14 CC
8x30
10X10 C/C
Garantia (exclusivo para o Brasil/exclusivo de Brasil/exclusive to Brazil):
A garantia dos produtos fabricados pela BRV Móveis, abrange eventuais defeitos-vícios de fabricação, no prazo
estabelecido pelo código de Defesa do Consumidor, em seu artigo 26.II. o qual prevê a garantia de 90 (noventa) dias.
7
ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01
EF 000033
x 48
TAPA FUROS x 28
STICKER x 28
TAPAS PLÁSTICAS x 28
EF 000106 X 56
EF 000168 X 120
EF 000044 X 04 EF 000024 X 04
EF 000381 x 10
3X25 CC
GIZ x 01
CHALK x 01
TIZA x 01
EF 000132 x 08
4X50 CC
PUXADOR x 05
HANDLE x 05
MANIJA x 05
EF 000216 X 28
CORREDIÇA x 06
DRAWER TRAKS x 06
CORREDERAS x 06

PASSO 1 / STEP 1 / PASO 1
8

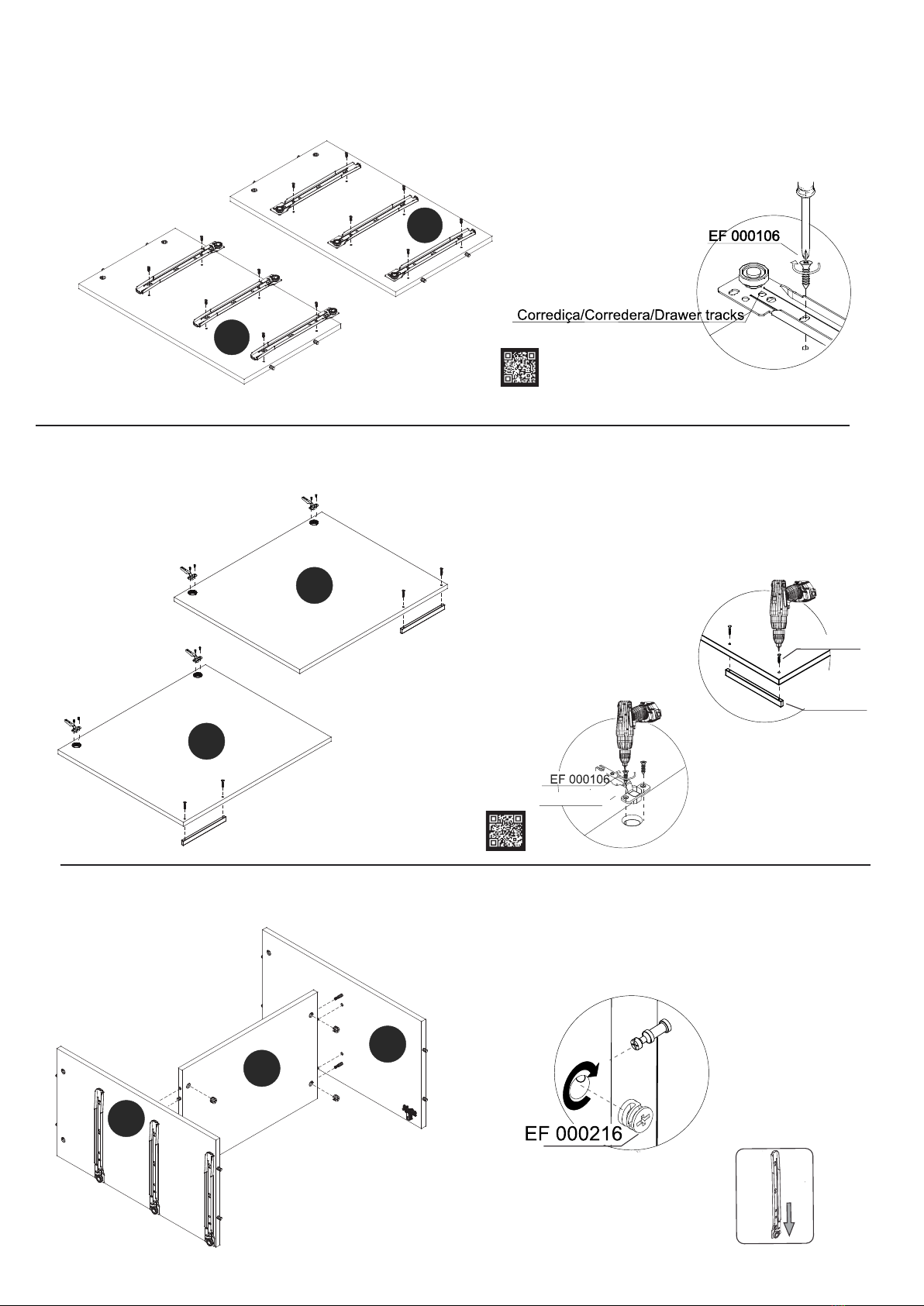

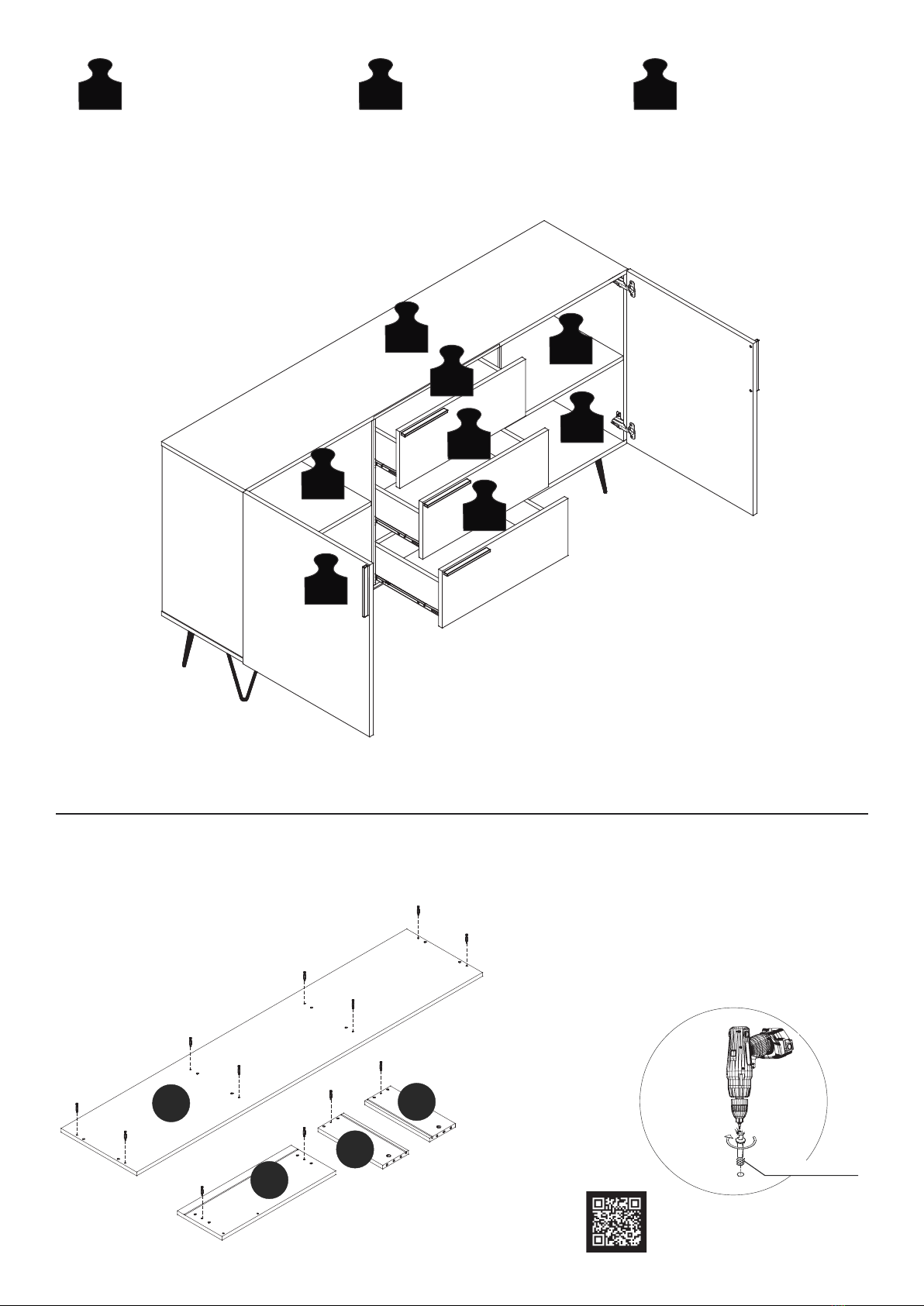

Insira a ferragem EF 000094 nas peças 02, 08, 20 e 22.
Insert hardware EF 000094 into pieces 02, 08, 20 and 22.
Añade el herraje EF 000094 en las piezas 02, 08, 20 y 22.
EF 000094
A= 20KG - 44.09 LB B= 6KG - 13.22 LB C= 3KG - 6.61 LB
A
B
B
B
B
C
C
C
3x
3x
3x
22
08
20
02

PASSO 3 / STEP 3 / PASO 3
PASSO 2 / STEP 2 / PASO 2
PASSO 4 / STEP 4/ PASO 4
9
Insira a ferragem EF 000033 nas peças 07, 20, 21 e 22.
Insert hardware EF 000033 into pieces 07, 20, 21 and 22.
Añade el herraje EF 000033 en las piezas 07, 20, 21 y 22.
Insira a ferragem EF 000094 e EF 000033 nas peças 03, 04, 05 e 06.
Insert hardware EF 000094 and EF 000033 into pieces 03, 04, 05 and 06.
Añade el herraje EF 000094 y EF 000033 en las piezas 03, 04, 05 y 06.
EF 000094
22
21
20
07
07
06
05
04
03
ferragem EF 000106.
hardware EF 000106.
herraje EF 000106.
Fixe a ferragem EF 000024 nas peças 03 e 04 utilizando a
Attach hardware EF 000024 into pieces 03 and 04 using
Fije el herraje EF 000024 en las piezas 03 y 04 utilizando el
EF 000106
EF 000024
04
03
3x
3x
3x

PASSO 5 / STEP 5 / PASO 5
PASSO 6 / STEP 6 / PASO 6
10
PASSO 7 / STEP 7 / PASO 7
Fixe a ferragem EF 000044 usando a ferragem EF 000106.
Fix hardware EF 000044 using hardware EF 000106.
Fije el herraje EF 000044 utilizando el herraje EF 000106.
Fixe o puxador usando a ferragem EF 000381.
Fix the handle using hardware EF 000381.
Fije la manija utilizando el herraje EF 000381.
Puxador
Handle
Manija
EF 000381
EF 000044

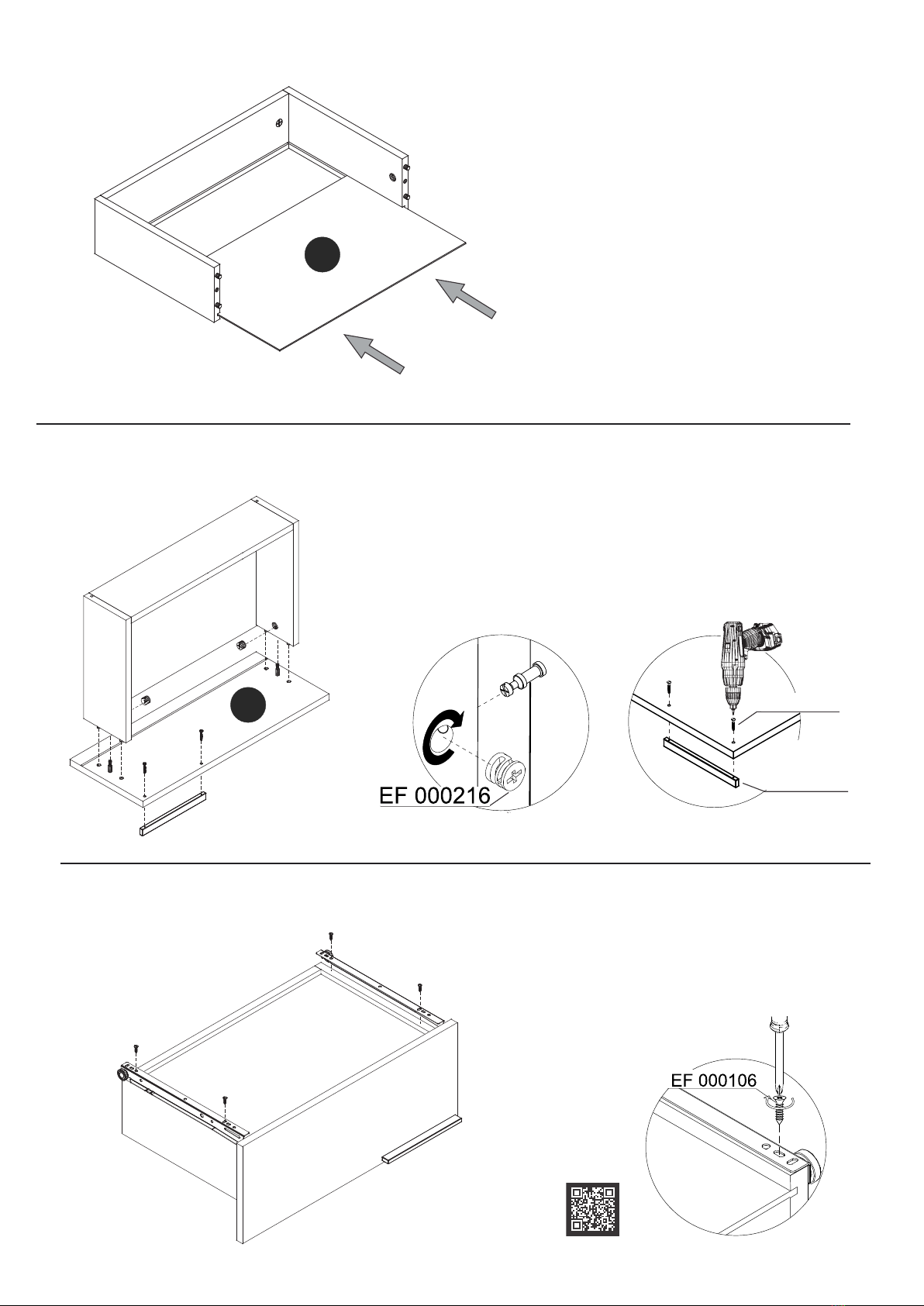

Fixe as corrediças nas peças 05 e 06 utilizando a ferragem EF 000106.
Attach the drawer tracks into pieces 05 and 06 using harware EF 000106.
Fije las correderas en las piezas 05 y 06 utilizando el herraje EF 000106.
06
05
09
10
Conecte as peças 03, 06 e 07, insira a ferragem EF 000216 e gire para apertar.
Connect pieces 03, 06 and 07 insert hardware EF 000216 and turn to tighten.
Junte las piezas 03, 06 y 07, añade el herraje EF 000216 y gire para apretar.
06
07
03
Por favor, note a posição das corrediças
Please, note the drawer tracks position
Por favor, notar la posición de las correderas

PASSO 8 / STEP 8 / PASO 8
PASSO 9 / STEP 9 / PASO 9
11
PASSO 10 / STEP 10 / PASO 10
Conecte a peça 02 à parte montada no passo anterior,
insira a ferragem EF 000216 e gire para apertar.
Connect piece 02 to the part assembled into the previous
step, insert hardware EF 000216 and turn to tighten.
Junte la pieza 02 a la parte armada en el paso anterior,
añade el herraje EF 000216 y gire para apretar.
Por favor, note a posição das corrediças
Please, note the drawer tracks position
Por favor, notar la posición de las correderas
Conecte as peças 04, 05 e 07, insira a ferragem EF 000216 e gire para apertar.
Connect pieces 04, 05 and 07 insert hardware EF 000216 and turn to tighten.
Junte las piezas 04, 05 y 07, añade el herraje EF 000216 y gire para apretar.
Por favor, note a posição das corrediças
Please, note the drawer tracks position
Por favor, notar la posición de las correderas
05
04
07
02
06
05
04
03
Fixe os pés (peças 23) na peça 01 utilizando a ferragem EF 000106.
Fix the feet (pieces 23) at piece 01 using hardware EF 000106.
Fije los pies (piezas 23) en la pieza 01 utilizando el herraje EF 000106.
EF 000106
23
23
23
23
01

PASSO 12 / STEP 12 / PASO 12
PASSO 11 / STEP 11 / PASO 11
PASSO 13 / STEP 13 / PASO 13
12

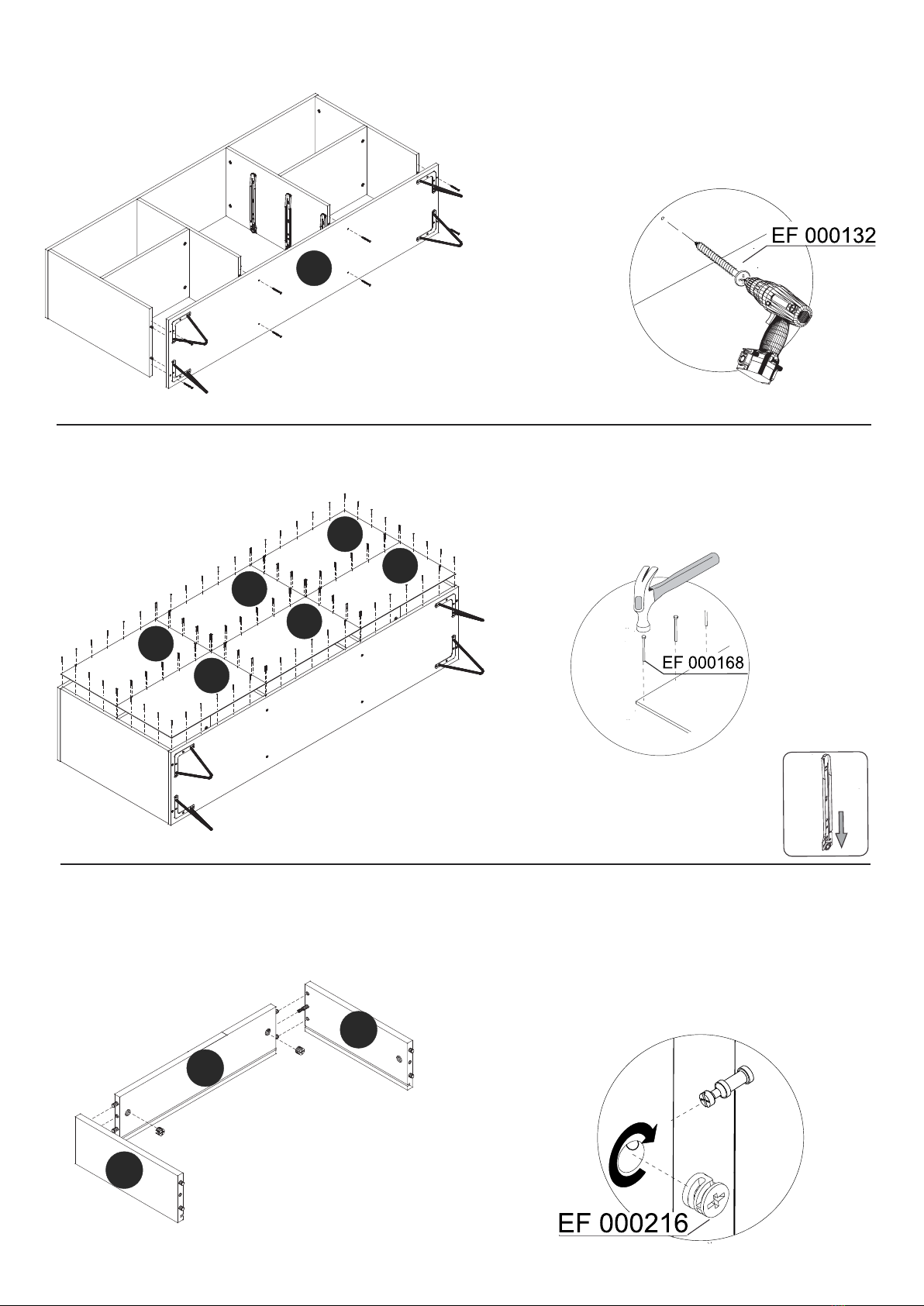

Conecte a peça 01 ao móvel montado utilizando a
Connect piece 01 at the assembled furniture using
Junte la pieza 01 al mueble armado utilizando el
ferragem EF 000132.
hardware EF 000132.
herraje EF 000132.
01
Fixe as peças 12 utilizando a ferragem EF 000168.
Fix the pieces 12 using hardware EF 000168.
Fije las piezas 12 utilizando el herraje EF 000168.
Por favor, note a posição das corrediças
Please, note the drawer tracks position
Por favor, notar la posición de las correderas
12
12
12
12
12
12
Conecte as peças 20, 21 e 22, insira a ferragem EF 000216 e gire para apertar.
Connect pieces 20, 21 and 22 insert hardware EF 000216 and turn to tighten.
Junte las piezas 20, 21 y 22, añade el herraje EF 000216 y gire para apretar.
22
21
20
3x

13
PASSO 14 / STEP 14 / PASO 14
PASSO 15 / STEP 15 / PASO 15
Encaixe a peça 11 entre os espaços específicos.
Fix piece 11 through the specific space.
Fije la pieza 11 entre los espacios especificos.
3x
Fixe o puxador utilizando a ferragem EF 000381.
Connect piece 08, insert hardware EF 000216 and turn to tighten.
Attach the handle using hardware EF 000381.
Junte la pieza 08, añade el herraje EF 000216 y gire para apretar.
Fije la manija utilizando el herraje EF 000381.
Conecte a peça 08, insira a ferragem EF 000216 e gire para apertar.
Puxador
Handle
Manija
EF 000381
3x
08
11
Fixe as corrediças utilizando a ferragem EF 000106.
Attach the drawer tracks using hardware EF 000106.
Fije las correderas utilizando el herraje EF 000106.
PASSO 16 / STEP 16 / PASO 16
3x

14
PASSO 17 / STEP 17 / PASO 17
PASSO 18 / STEP 18 / PASO 18

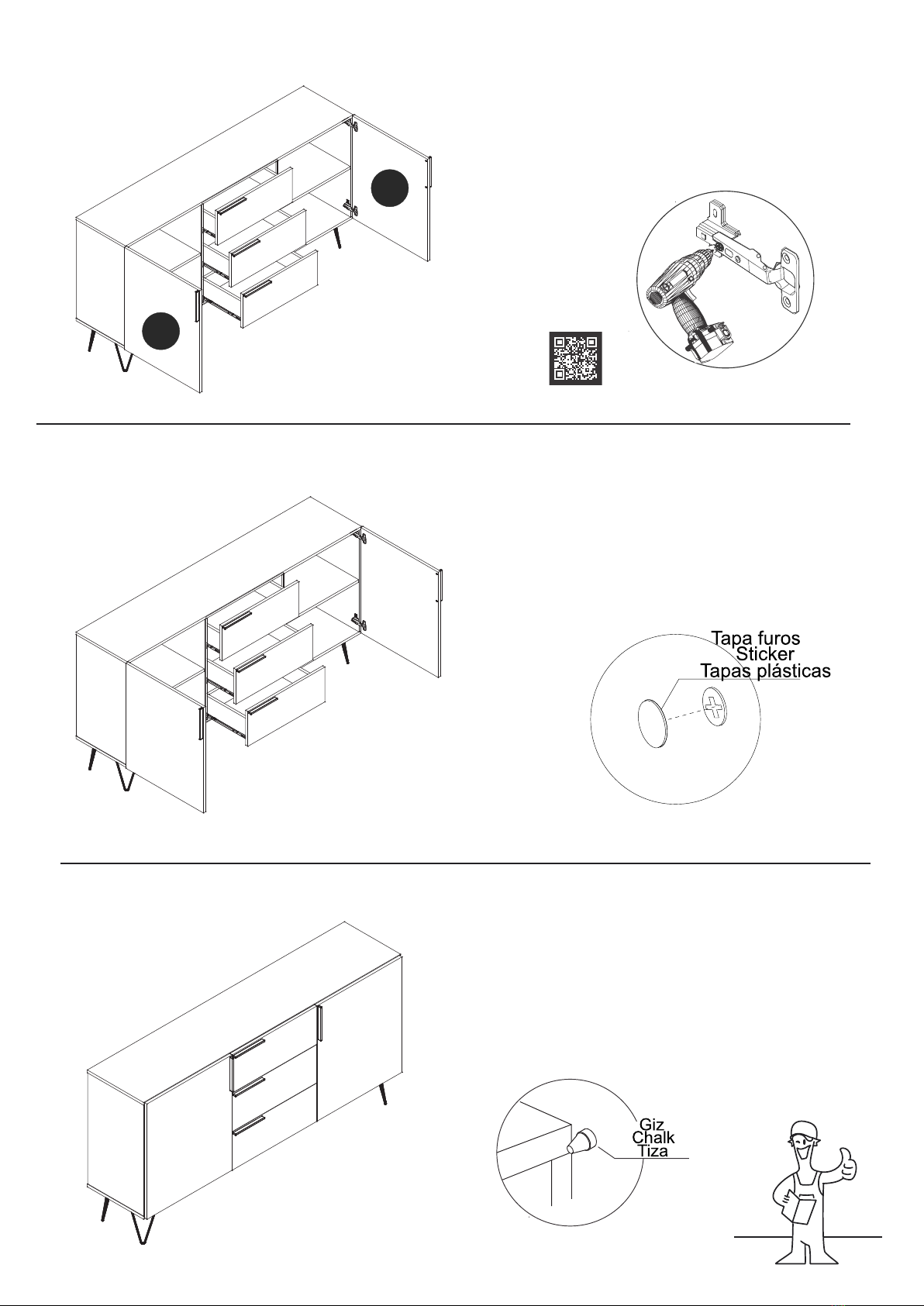

Fixe as peças 09 e 10 ao móvel montado.
Fix pieces 09 and 10 to the assembled furniture.
Fije las piezas 09 y 10 al mueble armado.
09
10
PASSO 19 / STEP 19 / PASO 19
Utilize o giz para dar o acabamento final ao produto.
Use the chalk to give the final finish on the product.
Utilice la tiza para dar el acabado final al producto.
Utilize o tapa furos para cobrir os parafusos aparentes.
Use the sticker to cover the apparent screws.
Utilice los tapa huecos para cubrir los tornillos aparentes.
