Moso ST40KTL-M User manual

光伏并网逆变器
ST40KTL-
M/ ST50KTL
用户手册
版本号
光伏并网逆变器
M/ ST50KTL
-M/ ST60KTL-M
用户手册
版本号
V2.0

版权声明
本手册的版权属于茂硕科技股份有限公司 (之后简称为“茂硕电
源”)。任何单位或者个人不允许复制或部分复制(包括电子版本等等)
本手册的内容,且不允许以任何形式或手段转制和分发。茂硕电源保留
所有权利，且拥有最终的解释权。所有相关信息有可能会被修改,但不
会另行通知，敬请谅解。

目录
1.产品介绍 ................................................................................................................ I
1.1 简述 ................................................................................................................ I
1.2 装箱清单 ...................................................................... 错误！未定义书签。
2.安全说明 .............................................................................................................. III
2.1 安全标志及认证标识 .................................................................................. III
2.2 使用须知 ...................................................................................................... IV
3.操作界面 ............................................................................................................... V
3.1 操作界面示意图 .......................................................................................... VI
3.2 操作按键及状态指示灯 .............................................................................. VI
3.3LCD 显示界面 .............................................................................................. VII
4.产品储存 ............................................................................................................ VIII
5.产品安装 .............................................................................................................. IX
5.1 选择安装位置 .............................................................................................. IX
5.2 逆变器安装 .................................................................................................. IX
5.3 电气连接 ..................................................................................................... XII
5.3.2 交流端连接 ............................................................................................. XIV
5.3.3 监控安装及注册 ...................................................................................... XV
6.产品并网及调试 ................................................................................................ XVI
7.故障告警排查处理 ........................................................................................... XVII
8.产品规格 ........................................................................................................ XXXVI
9.光伏逆变器质保服务说明书 ....................................................................... XXXVII
10.联系方式 ................................................................................................... XXXVIII

1.产品介绍
1.1 简述
ST40-60KTL-M
三相组串式并网逆变器是将太阳能光伏组件的直流电
能转化为交流电能，并输送到电网的一种新型发电装置。
逆变器型号如下：
ST40KTL-M, ST50KTL-M,
ST60KTL

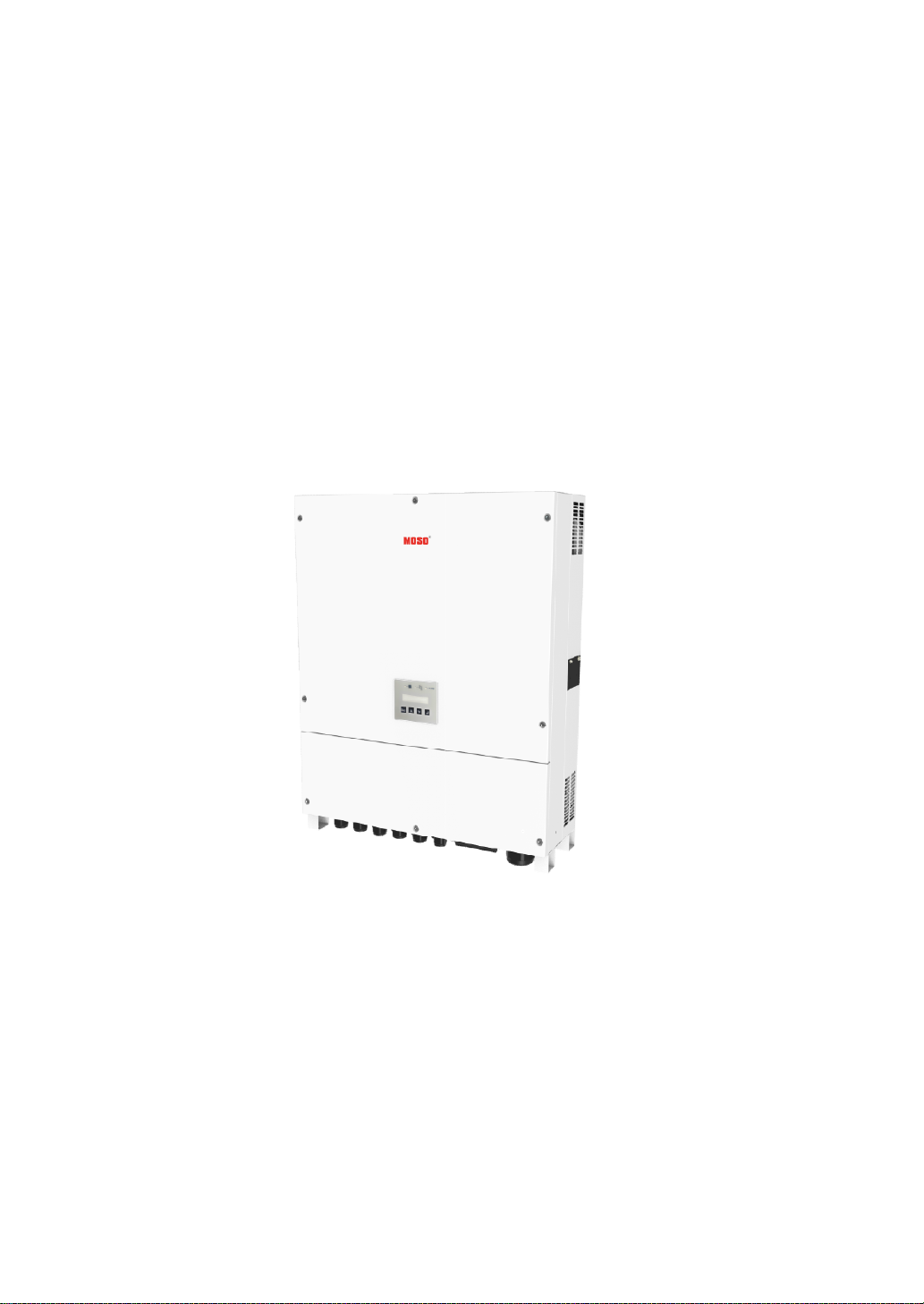

图 1 ST40KTL-
M, ST50KTL
三相组串式并网逆变器是将太阳能光伏组件的直流电
能转化为交流电能，并输送到电网的一种新型发电装置。
ST60KTL
-M
M, ST50KTL
-M, ST60KTL-M 产品展示图

1.产品介绍

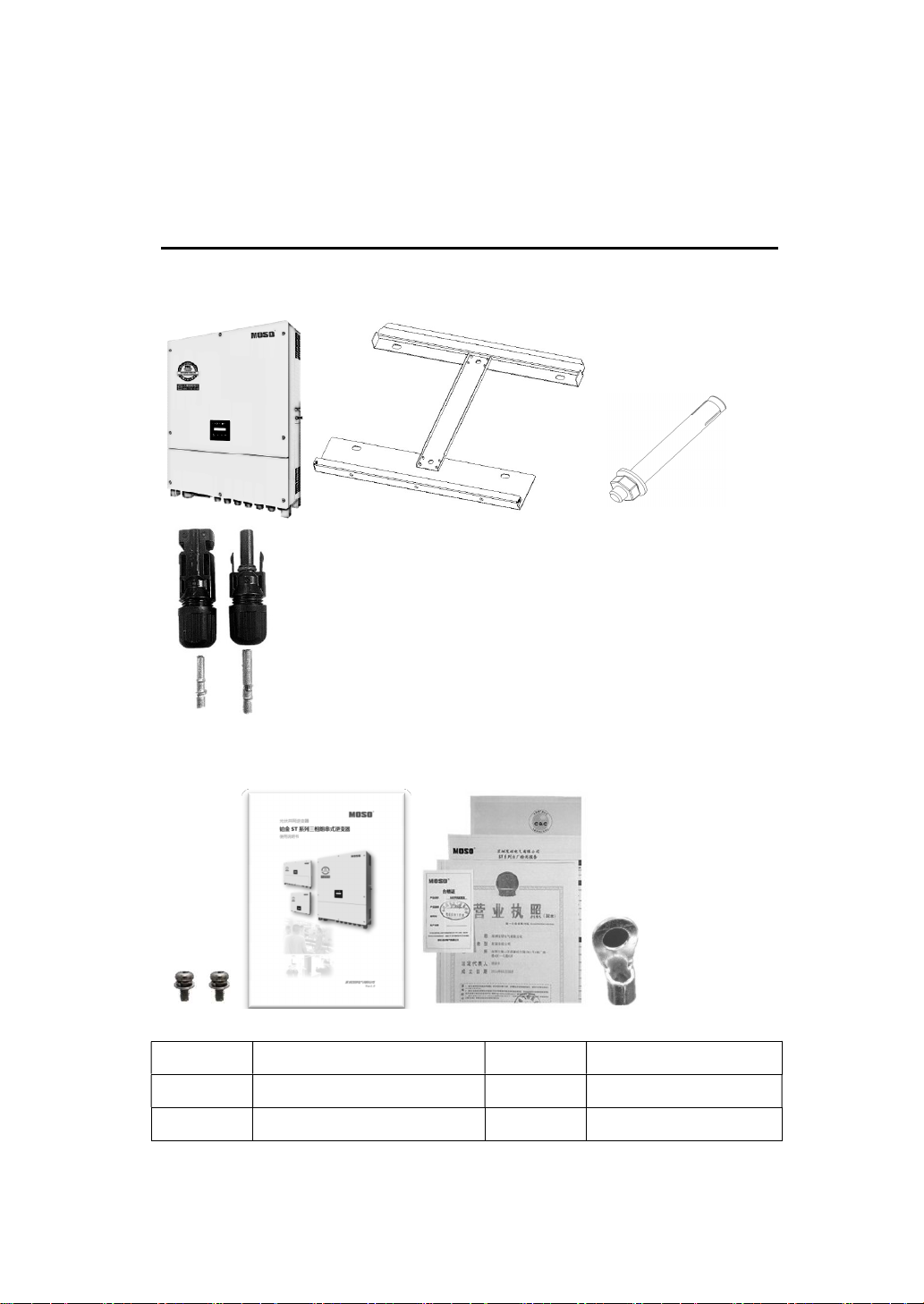

ST40-60KTL-M 逆变器装箱清单
1 2
4
5 6
序号 描述
1 逆变器
2 背挂板
3
7 8
单位 ST40/50/60KTL-M
台 1
件 1

3 防盗螺丝
4 膨胀螺丝
5 直流连接器
6 说明书
7 并网资料
8 冷压 OT 端子
2.安全说明
请在使用前仔细阅读此说明书，不正确的使用可能会导致触电或烧伤
的危险，在安装和维护过程中，必须按照本说明书上的指示进行操作。说明
书请妥善保管，以便日后参照。
2.1 安全标志及认证标识
安全标志是向工作人员警示的危险状况，指导人们采取合理行为。本
说明书中使用的安全标志及认证
标志如下：
符号意义：高温
逆变器通过机体外表
散热，
请勿接触非正
向的机体表面
符号意义：高压、电
击危险
本设备只允许专业人
员操作
符号意义：状况警示
表示存在一种状况，
如果不排
除，有可能会造成
设
件 1
件 6
组 12
份 1
份 1
个 4
请在使用前仔细阅读此说明书，不正确的使用可能会导致触电或烧伤
的危险，在安装和维护过程中，必须按照本说明书上的指示进行操作。说明
安全标志是向工作人员警示的危险状况，指导人们采取合理行为。本
标志如下：
逆变器通过机体外表
请勿接触非正
符号意义：接地
逆变器机体需要进行
接地处理
符号意义：高压、电
本设备只允许专业人
符号意义：阅读说明书
提示人员通过参考说
明书进行操作
符号意义：状况警示
表示存在一种状况，
设
符号意义：分类处理
逆变器需经专业途径
报废

备损坏或人员伤亡
符号意义：交流电(
AC)
符号意义：中国 CQC
认
证
表示该产品已通过中国
太阳能产品认证
符号意义：TUV 认证
表示产品已通过 CE
认
证
2.2 使用须知
ST40/50/60KTL-M
三相组串式逆变器设计符合国家安全标准
确保您的个人安全。但如果使用方法不当，仍可能导致触电或烫伤危险。本
手册包含有安装和维修需要遵守的重要提示，所以在使用前必须仔细阅读本
手册。
本说明书根据光伏并网发电系统常见的使用安全问题，作以下安全指
南。
AC)
符号意义：放电延时
逆变器放电时间需 5
分钟，发电前自检时间
需 1-5 分钟
认
表示该产品已通过中国
符号意义：CE 认证
表示该产品已通过
TUV 认证
认
符号意义：SAA 认证
表示产品已通过 SAA
认证
三相组串式逆变器设计符合国家安全标准
, 可以
确保您的个人安全。但如果使用方法不当，仍可能导致触电或烫伤危险。本
手册包含有安装和维修需要遵守的重要提示，所以在使用前必须仔细阅读本
本说明书根据光伏并网发电系统常见的使用安全问题，作以下安全指

1) 光伏组件暴露在阳光下会形成高压直流电，慎防电
击。
2) 请选用优良的铜线作为逆变器输出接线，慎防劣质材
料造成人员财产损失。
3) 请参照说明书制作逆变器直流输入接线，慎防高压直
流线路接触不良造成人员财产损失。
4) 逆变器运行时机体处于散热状态，慎防高温。
5) 涉及到本逆变器的行为都需要专业人员来完成。
6) 选用晶硅组件时逆变器正负极输入线路不能接地。选
用薄膜组件时逆变器输入线路需要按组件要求接地，
并在输出增加隔离变压器，避免设备损坏造成人员财
产损失。
7) 请严格根据设备参数规格配置逆变器直流电和交流
电的配电设备，参照说明书正确安装逆变器避免设备
损坏、工作不良，造成人员或财产损失。
8) 所有包括但不限于不符合本说明书要求的行为所造
成的后果都不在本产品质保、责任范围内。
9) 光伏组件阵列串并联设计对错涉及到系统运行稳定安
全与否。在逆变器接入组件容量过载运行方面，逆变器
对输入电流可以实现控制，但对输入的最大电压没法控
制。因此设计上应考虑光伏组件在低温-25℃时串联的
最大开路电压，我司建议 60 芯片型组件最大串联联数
量为 22 块，72 芯片型组件最大串联联数量为 18 块。
3.操作界面

3.1 操作界面示意图
图 2 操作界面
3.2 操作按键及状态指示灯
逆变器的前面板上有四个操作按键，三个状态指示灯。左边是电源指示灯
（绿色）显示逆变器的直流电源输入状态，并网指示灯（绿色）显示工作的状
态，右边的警示灯（红色）显示逆变器的报警状态。详细状态说明如下所示：
按键 说明
取消/退出菜单
上一页/上一项/减
下一页/下一项/加
确定/进入下一级菜单
指示灯 状态
说明
亮 逆变器检测到直流电压
灭 直流输入电压过低或没有
亮 逆变器发电正常
灭 逆变器发电停止
闪烁 逆变器正在进行发电前检测
亮 逆变器检测到不良状况或故障状态
灭 逆变器发电正常

3.3LCD 显示界面
LCD 显示屏位于逆变器的前面板，信息显示量为 2 行。通过按键可进行
翻页查看信息及进入下一级菜单查看信息，还可以进入设置页面对逆变器参数

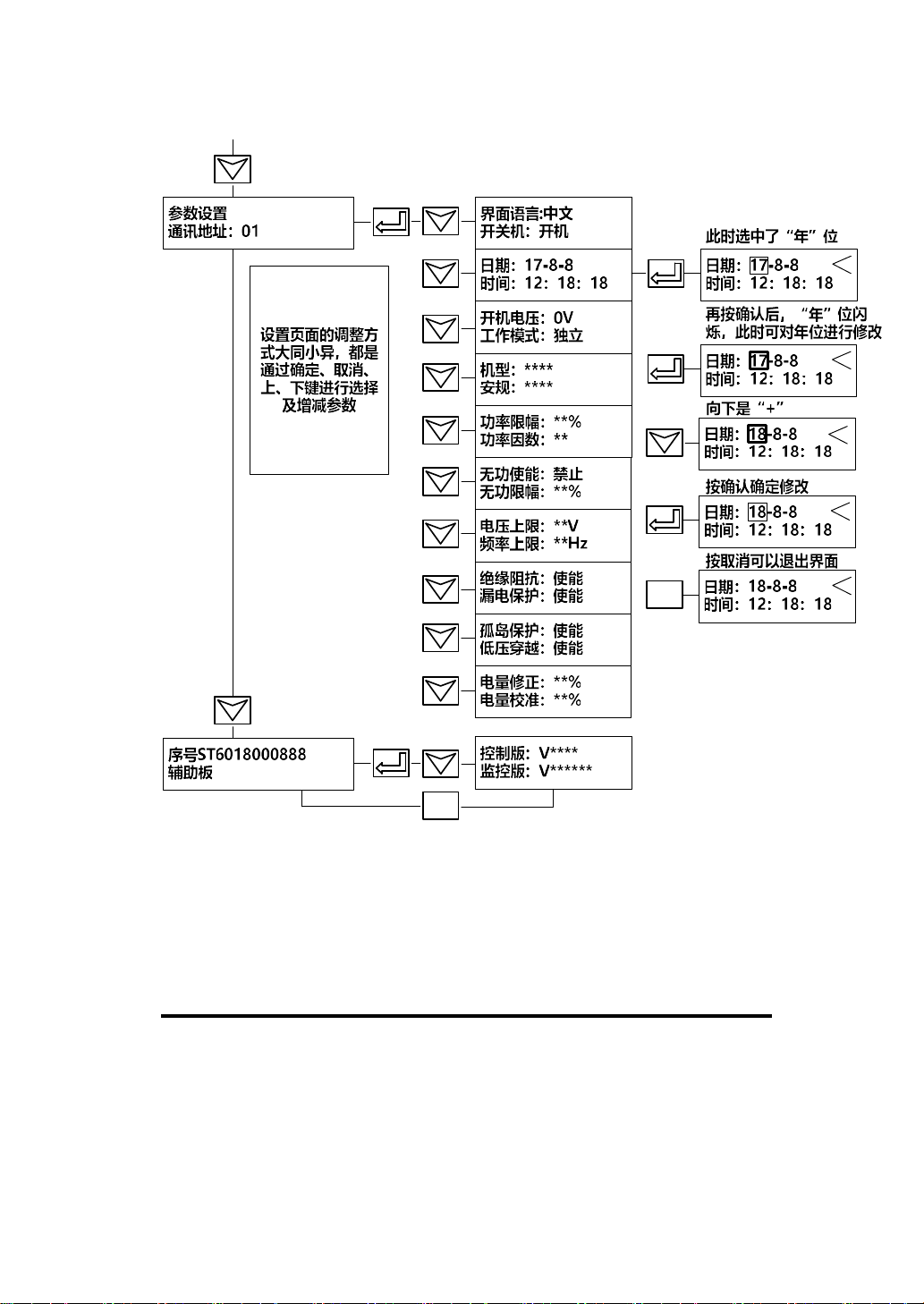

进行调整。功能树状图如下:
ESC
ESC

ESC
ESC
图 3 操作流程
4.产品储存
如果逆变器不是立即投入运行,则需要将逆变器存放在特定的环境条件下：
 逆变器需要原包装箱重新打包。
 包装箱需要使用胶带进行密封。
 逆变器需要存放在清洁干燥的地方，并防止灰尘及水汽的侵蚀。

 存储地点的温度应该保持在-25
℃
且无冷凝。

多台逆变器叠放，建议最大可累计层数不超过

避开化学腐蚀性物质，否则可能会腐蚀逆变器。
 存储期间
，需要定期检查，发现虫蛀鼠咬等情况
 包装箱不可倾斜或者倒置。

长期存放后，逆变器需要经过专业人员的全面检查和测试才能投入运行使
用。
5.产品安装
5.1 选择安装位置
选择一个良好的安装位置，是光伏系统运行稳定、安全、友好的关键，选
择位置要考虑 2
个关因素：散热、噪音。

请勿将逆变器安装在不通风的密闭空间
利于散热。


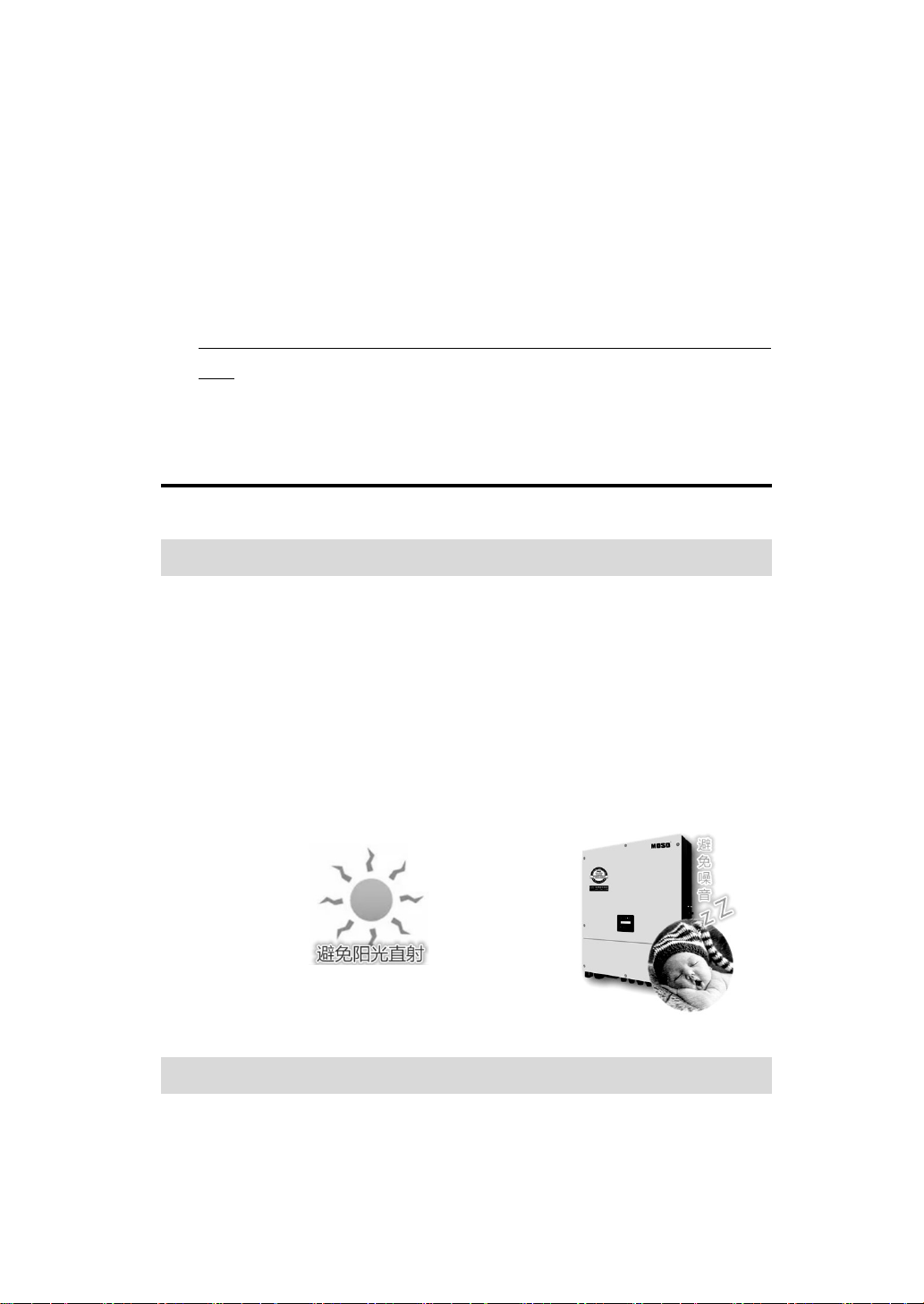

逆变器直接暴露在阳光时，阳光会直接给逆变器加热导致温度过高，从而
影响转换效率。建议选择避免阳光直射或有其他加热源的位置进行安装。

逆变器散热及运行过程中会有部分来自电感和风扇的噪音，安装位置不能
靠近居民休息场所。
5.2 逆变器安装
多台逆变器产品安装应该留有足够的间距，利于散热、接线、维护。
℃
-60℃，相对湿度应保持在 0 到95%之间，
多台逆变器叠放，建议最大可累计层数不超过
4 层。
避开化学腐蚀性物质，否则可能会腐蚀逆变器。
，需要定期检查，发现虫蛀鼠咬等情况
，需要及时更换包装材料。
长期存放后，逆变器需要经过专业人员的全面检查和测试才能投入运行使
选择一个良好的安装位置，是光伏系统运行稳定、安全、友好的关键，选
个关因素：散热、噪音。
请勿将逆变器安装在不通风的密闭空间
，确保逆变器周围空气的流动性，
逆变器直接暴露在阳光时，阳光会直接给逆变器加热导致温度过高，从而
影响转换效率。建议选择避免阳光直射或有其他加热源的位置进行安装。
逆变器散热及运行过程中会有部分来自电感和风扇的噪音，安装位置不能
多台逆变器产品安装应该留有足够的间距，利于散热、接线、维护。

逆变器平躺安装、倾斜安装都是禁止的，逆变器正确的安装方式是垂直壁挂安
装。安装方式如下图。

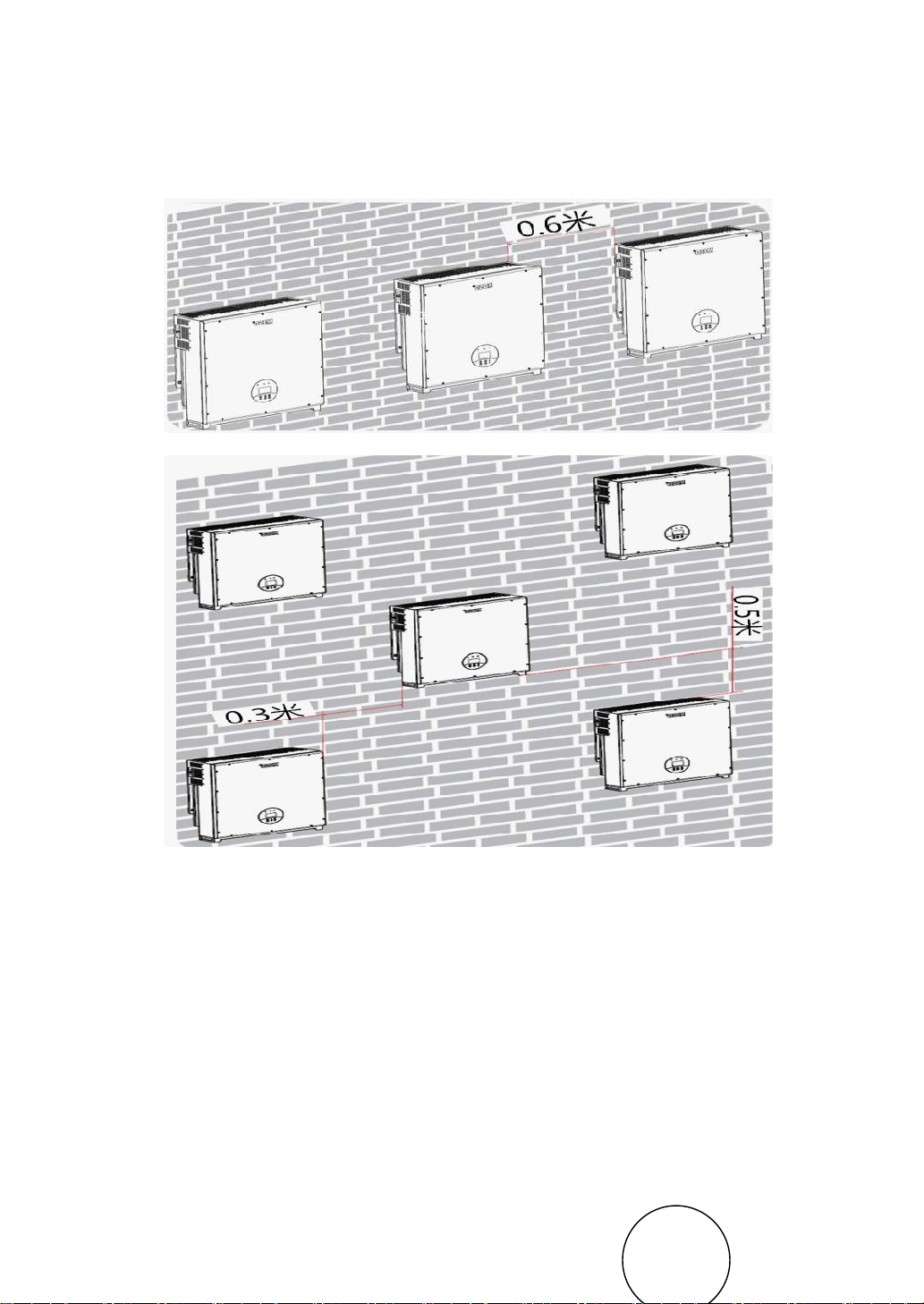

图 4 多台横向安装
图 5 多台田字型安装
逆变器通过附件中的背挂板安装在墙面或者金属支架上，使用背挂板参考或者
按照下面尺寸来开孔固定背挂板。安装尺寸如下：
ST40/50/60KTL-M 安装参数：

图 6 ST
40/50/
图 7 ST
40/50/
40/50/
60KTL-M 背挂板尺寸
40/50/
60KTL-M 背挂示意图

5.3 电气连接
逆变器设计了快速连接端子口，电气连接时不需要打开上盖。相应逆变器箱
体底部的标识的含义在下表中。所有电气连接需要符合国家相关标准。
标识 说明
PV+ 光伏组件正极接入端
PV- 光伏组件负极接入端
PV1，PV2，PV3 分别对应 MPPT1,2,3 的输入端子
DC SWITCH 直流开关
RS485 RS485 通讯端口
A RS485 通讯接线口 A
B RS485 通讯接线口 B
WIFI WIFI 模块安装口
GPRS GPRS 模块安装口
AC OUTPUT 交流接线口
L1 火线接线端
L2 火线接线端
L3 火线接线端
N 零线接线端
PE 地线接线端
5.3.1直流端连接
1）MC4 直流端子的插头和插芯是一一对应的，如下图所示。

图 8 直流征集配对
极配对
2）MC4 直流端子

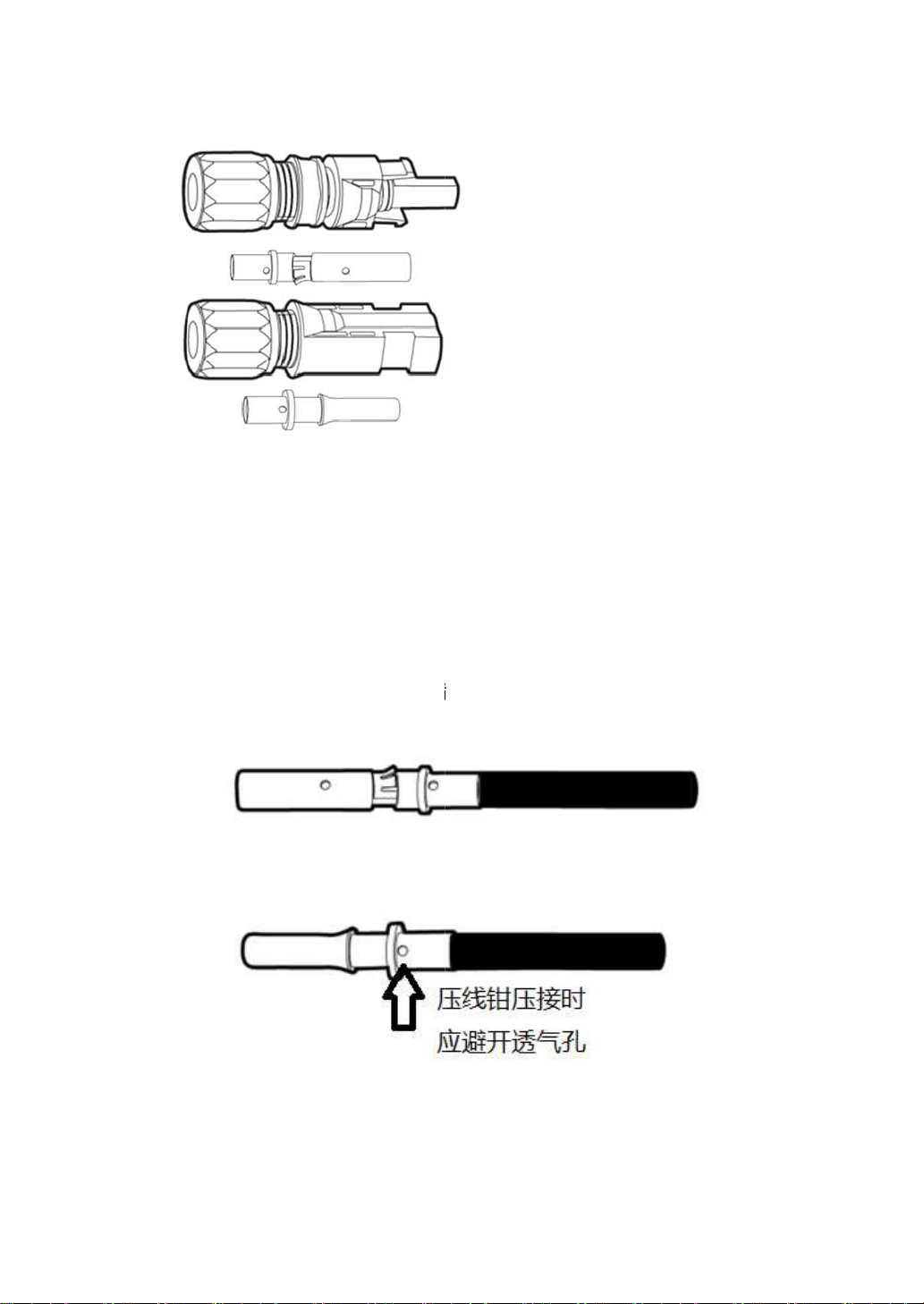

组装的步骤如下所列：
将直流电缆线护套剥开约 7mm
插入端子芯，
图 9 直流负
组装的步骤如下所列：
插入端子芯，
如图所示：

5.3.2 交流端连接
ST40,50,60KTL-M
交流接线示意图

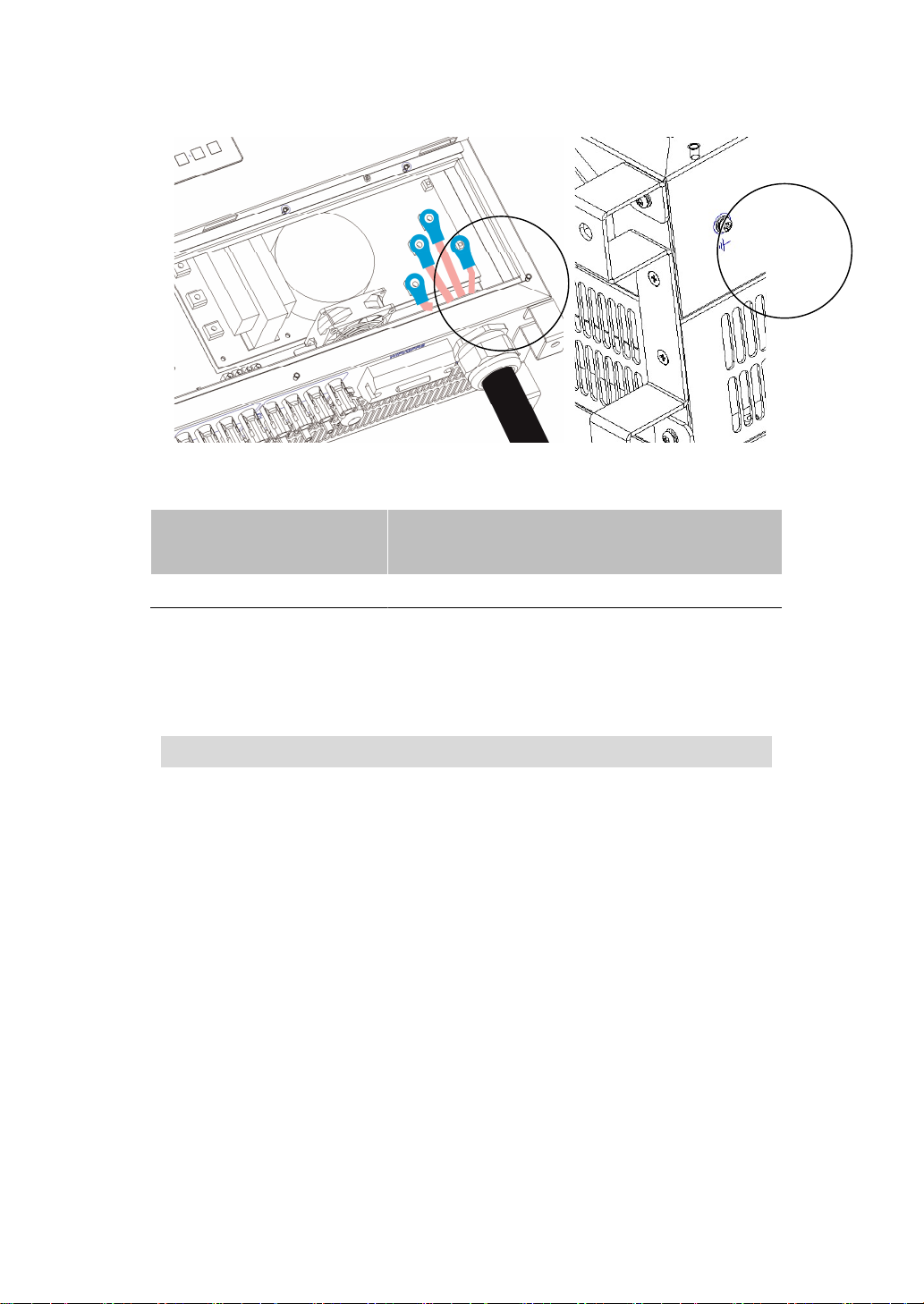

交流电缆压接铜鼻后，直接通过螺丝锁在机器内部
如图机身右下方侧面
图
交流接线示意图
：
交流电缆压接铜鼻后，直接通过螺丝锁在机器内部
PCB 上，机壳接地位置位于
图
10 MC4 端子压线制作
“插芯是铜柱加厚型
材料，能实现大电流
载量。建议使用方形
压线配线压接”

3
图 11 ST40/50/60KTL-M 交流接线示意图
机型 铜线线缆线径对照
ZRC-YJV-3*三相+地线
ST40,50,60KTL-M ZRC-YJV-3*25mm2+16mm2；
备注：逆变器交流侧可以不接 N 线，常规地线规格是火线一半线径，零线与火
线规格一致。
5.3.3 监控安装
逆变器共有 3 种监控方式：RS485,WIFI,GPRS。RS485 通讯方式多用于
多台逆变器串联通讯监控，WIFI 模块,GPRS 模块多用于单台逆变器通讯监控。
对应通讯接口及模块安装位置如下图所示。
ST40/50/60KTL-M RS485 通讯端口：

图 12 ST
40/50/60KTL
逆变器多台监控可通过 RS485
通讯线缆以菊花链形式实现通讯连接，系统
图如下：
逆变器1
A B
逆变器2
A B
图 13
RS485
6.产品并网及调试
并网前，本产品应用的系统设计、配置、安装应考虑本说明书条
款 2.2，条款 5
所提及的内容。并按照下列指示进行并网前检查：
1）
使用万用表逐一测量每一路直流
求，确保并网逆变器不会因为直流过压损坏
2）
使用万用表逐一测量每一路直流支路的电压正负极、压线、
子插芯插接安装等是否符合条款
3） 检查交流接线是否牢靠
40/50/60KTL
-M RS485 通讯端口
通讯线缆以菊花链形式实现通讯连接，系统
逆变器N
A B WIFI 盒子
GPRS 盒子
通过通讯协议
接入其他监控系统
互
联
网
RS485
串行通讯监控
并网前，本产品应用的系统设计、配置、安装应考虑本说明书条
所提及的内容。并按照下列指示进行并网前检查：
使用万用表逐一测量每一路直流
支路的电压符合条款 2.2，第 9 点要
求，确保并网逆变器不会因为直流过压损坏
使用万用表逐一测量每一路直流支路的电压正负极、压线、
MC4 端
子插芯插接安装等是否符合条款
5.3.1 对应的要求

以上内容检查符合要求后，通过扭旋转逆变器左下方的直流开关开启逆变
器并等待逆变器 LCD 屏幕点亮工作。逆变器 LCD 屏幕正常工作后，可根据本
说明书条款 2.3 的指导内容，对 LCD 屏幕所显示的输入参数参数信息进行查看。
此时逆变器处于非并网状态，逆变器应处于告警状态，并显示电网故障。确认
所检测到的直流输入参数符合万用表所测量的电压值后，则可以通过系统的交
流配电箱合并交流开关进行并网。
逆变器并网过程包括：初始化开机——等待——自检——并网，自检过
程中相应指示灯会闪烁提示并伴随内部继电器闭合断开的声音。逆变器并网后
系统调试人员应查看逆变器的输入参数和输出参数，直流参数稳定，交流参数
稳定，变动幅度小表示并网成功，状况良好。
最后，根据本说明书条款 2.3 的指导内容，对逆变器的时间、通讯地址（默
认为 01）进行设定，完成并网调试工作。
如果并网失败或者异常，请根据本说明书的故障排查指导内容进行操作，
例如常见的电网电压过高等问题，如碰到困难或无法自行完成，请向当地经销
商进行咨询。
7.故障告警排查处理
逆变器是按并网运行的标准进行设计的，符合的安全要求和电磁兼容性要
求。在供给客户之前，逆变器经过若干道严格的测试去保证它能持久可靠地优
化运行。如果出现故障，液晶显示屏会显示报警信息。在这种情况之下，逆变
器可能会停止发电。其故障的情景和可能的原因如下表所示。
报警代码及显示信息 处理方法
W001 DC_Insulation_Warning
直流绝缘阻抗过低告警；使用万用
表、摇表分别测量正负极对大地、
支架、边框的绝缘电阻值，低于 37k
为不良，逐段排查线路，MC4 插头，
组件是否有破损隐裂。
