Mountfield PATRIOT PC 2500 User manual

CZ str. 3
Zahradní drtič
Originální návod k použití
Bezpečnostní pokyny
SK str. 12
Záhradný drvič
Preklad originálneho
návodu na použitie
Bezpečnostné pokyny
UK p. 21
Garden Chipper
Translation of Original
Owner's Manual
Safety Instructions
DE Bl. 30
Gartenhäcksler
Übersetzung der original
Gebrauchsanweisung
Sicherheitshinweise
PATRIOT PC 2500
PATRIOT PC 2800

2

3
Tento návod uchovejte pro další použití.
Zkontrolujte podle níže uvedeného seznamu
obsah kartonu z hlediska
➢ kompletnosti
➢ případných škod při přepravě.
Zjištěné nedostatky sdělte ihned obchodníkovi,
dodavateli resp. výrobci. Pozdější reklamace se
neuznávají.
• 1 částečně smontovaný přístroj
• 1 podstavec
• 2 kolečka
• 2 kryty kol
• 2 opěrné nohy
• 1 sáček se šrouby
• 1 záchytný koš
• 1 pěchovač
• 1 návod k použití
Před
uvedením
do provozu
si přečtěte
tento návod
k použití
a bezpeč-
nostní pokyny
a dodržujte je.
Před
opravou,
údržbou nebo
čištěním
vždy vypněte
motor
a vytáhněte
vidlici ze sítě.
Řiďte se místními předpisy.

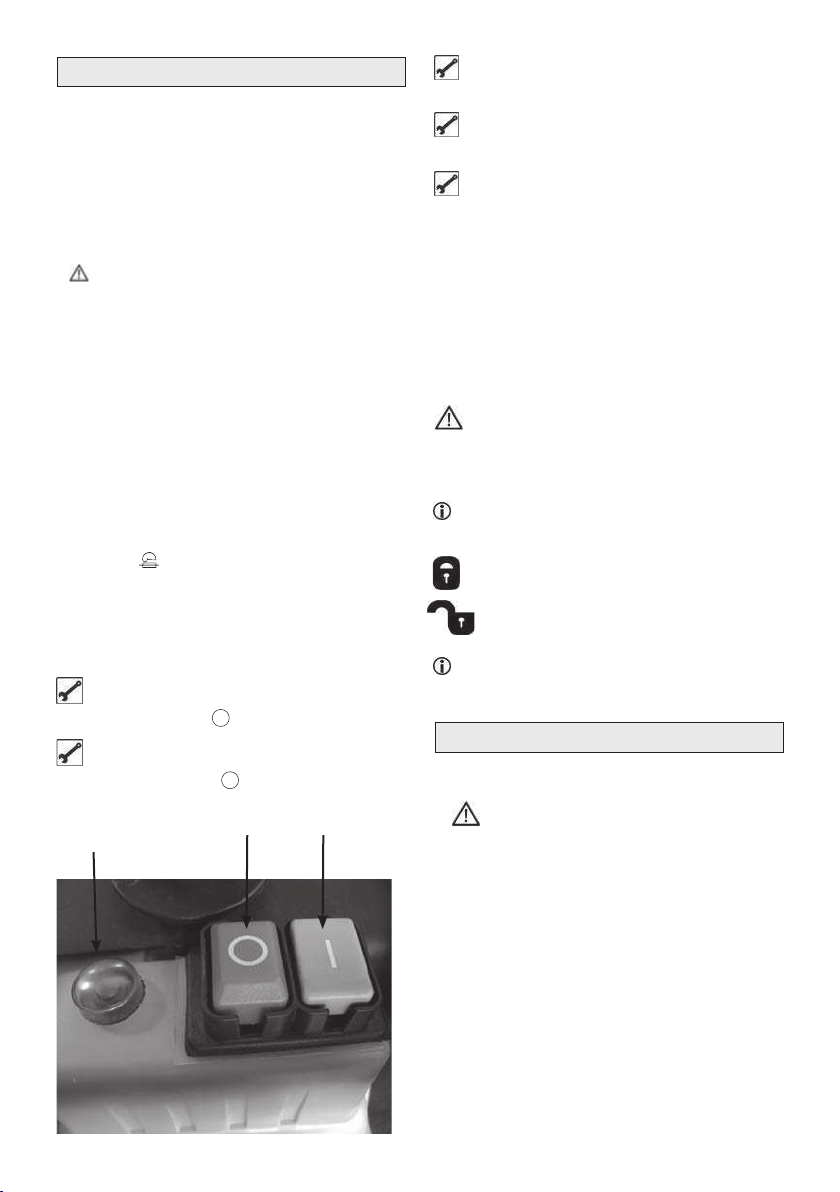

A. Tlačítko vyp/zap
B. Uzavírací šroub
C. Násypka pro drcený materiál
D. Kryt skříně
E. Záchytný koš
F. Resetovací tlačítko/ochrana motoru
G. Rukojeť
H. Síťová vidlice
I. Skříň stroje
J. Spodní část pláště
K. Zámek záchytného koše
L. Podstavec s kolečky a opěrnýma nohama
Rozsah dodávky 3
Popis stroje 3
Provozní doby 3
Symboly na přístroji 3
Symboly v návodu k použití 4
Vymezení použití 4
Zbytková rizika 4
Bezpečnost práce 5
Elektrická bezpečnost 7
Montáž 7 / 39
Uvedení do provozu 8
Práce se zahradním drtičem 8

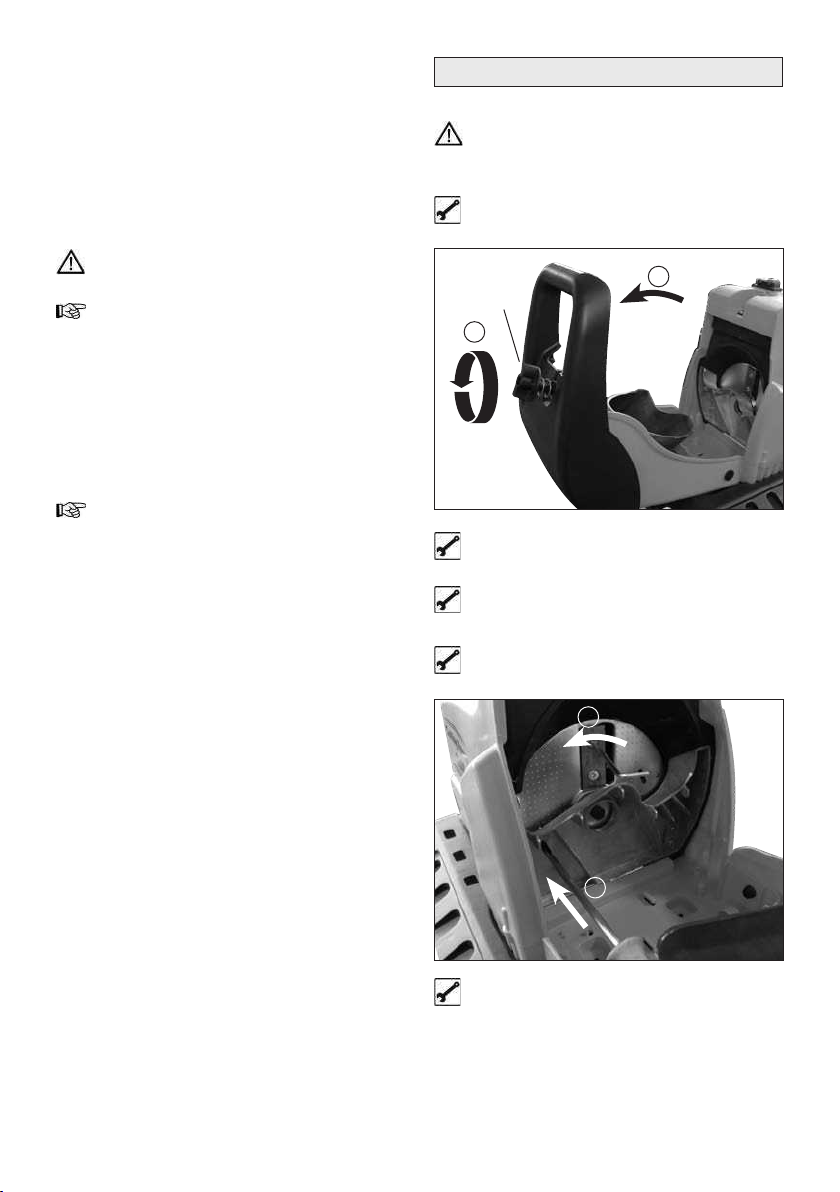

Výměna nožů 9
Údržba a péče 10
Náhradní díly 10
Možné poruchy 10
Technická data 11
ES Prohlášení o shodě 11
Záruka 11
Popis montáže 39
Přístroj nesmíte uvést do provozu
dříve, dokud si nepřečtete tento
návod k použití, nedodržíte všechny
pokyny v něm uvedené a přístroj
nesmontujete předepsaným
způsobem.
Obsah
Rozsah dodávky
Provozní doby
Symboly na přístroji
Popis stroje
CZ

4
Používejte
ochranné
prostředky
zraku
a sluchu.
Používejte
ochranné
rukavice.
Chraňte
před
vlhkem.
Nepouží-
vejte jako
stupínek.
I při předpisovém použití mohou navzdory dodržení
všech příslušných bezpečnostních ustanovení existovat
ještě zbytková rizika, daná konstrukcí přístroje.
Tato zbytková rizika lze minimalizovat dodržením
„Bezpečnosti práce“ a „Vymezením použití“, jakož
i tohoto návodu k použití.
Při vlastní práci ohleduplnost a opatrnost zmenšují
rizika zranění nebo jiných škod.
• Nebezpečí zranění prstů a rukou, jestliže saháte rukou
do otvoru a dostanete se do prostoru nože.
• Nebezpečí zranění prstů a rukou při montáži a čištění
nože.
• Nebezpečí zranění odletujícími kusy drceného
materiálu v prostoru násypky.
• Ohrožení elektrickým proudem při použití
nesprávného elektrického přívodu.
• Dotyk součástí pod napětím při otevření elektrických
částí přístroje.
• Ohrožení sluchu při déle trvající práci bez chrániče
sluchu.
Přes všechna podniknutá opatření mohou kromě toho
existovat ještě další skrytá zbytková rizika.
K vymezenému použití patří drcení
− větví všeho druhu do max. průměru - viz Technická
data (v závislosti na druhu dřeva a čerstvosti)
− zvadlého, vlhkého, již několik dní skladovaného
zahradního odpadu střídavě s čerstvými větvemi.
Drcení skla, kovu, plastů, igelitových sáčků, kamenů,
látkových odpadů, kořenů se zeminou, odpadů bez
pevné konzistence (např. kuchyňské odpady) se
výslovně vylučuje.
Zahradní drtič je vhodný pouze pro použití
v domácnostech a na zahradě.
Jako drtiče pro domácí či hobby-zahradní použití se
rozumí přístroje, které nejsou používány na veřejných
prostranstvích, parcích, sportovištích nebo oblasti
zemědělství či lesního hospodářství.
Do této kapitoly patří též dodržení výrobcem
předepsaných Pokynů z hlediska údržby, péče
a event.oprav či čištění stroje. Rovněž dodržení všech
bezpečnostních pokynů. Každé jiné použití stroje
nespadá do okruhu působnosti stroje a jestliže při
takovém užití vzniknou škody, veškerá rizika z nich
plynoucí jdou na vrub uživatele.
Svévolné změny na stroji jsou nepřípustné a vylučují
veškeré ručení výrobce za takto způsobené škody.
Používat drtič a provádět jeho seřizování a údržbu
smí pouze osoby, které jsou s těmito činnostmi
obeznámeny a které byly poučeny o možných rizicích.
Event. opravy drtiče smí, vedle výrobce, provádět
pouze autorizovaný servis.
Hrozící nebezpečí nebo nebezpečná
situace. Zanedbání těchto upozornění může
mít za následek zranění nebo věcné škody.
Důležité pokyny pro správný postup.
Zanedbání těchto pokynů může vést
k poruchám.
Pokyny pro uživatele. Tyto pokyny vám
pomohou optimálně využít všechny funkce.
Montáž, obsluha a údržba. Zde se přesně
vysvětluje, co musíte udělat.
Vymezení použití
Symboly v návodu k použití
Zbytková rizika
Elektrospotřebiče nepatří do domácího
odpadu. Zařízení, příslušenství a obal
odevzdávejte k recyklaci šetřící životní
prostředí. Podle evropské směrnice 2012/19/
EU o elektro- a elektronických starších
přístrojích je nutné použité elektropřístroje odděleně
shromažďovat a dodávat k ekologické recyklaci.
Vlastník elektrického přístroje je v případě ukončení
vlastnictví alternativně místo odeslání zpět zavázán
ke kooperaci při odborné likvidaci. Přístroj na konci
životnosti může být za tímto účelem přenechán
sběrné organizaci, která provede likvidaci ve smyslu
zákonů o odpadech a recyklaci. Tímto ustanovením
nejsou dotčeny díly příslušenství, přiložené k přístroji
a pomůcky bez elektrických součástek.
CZ

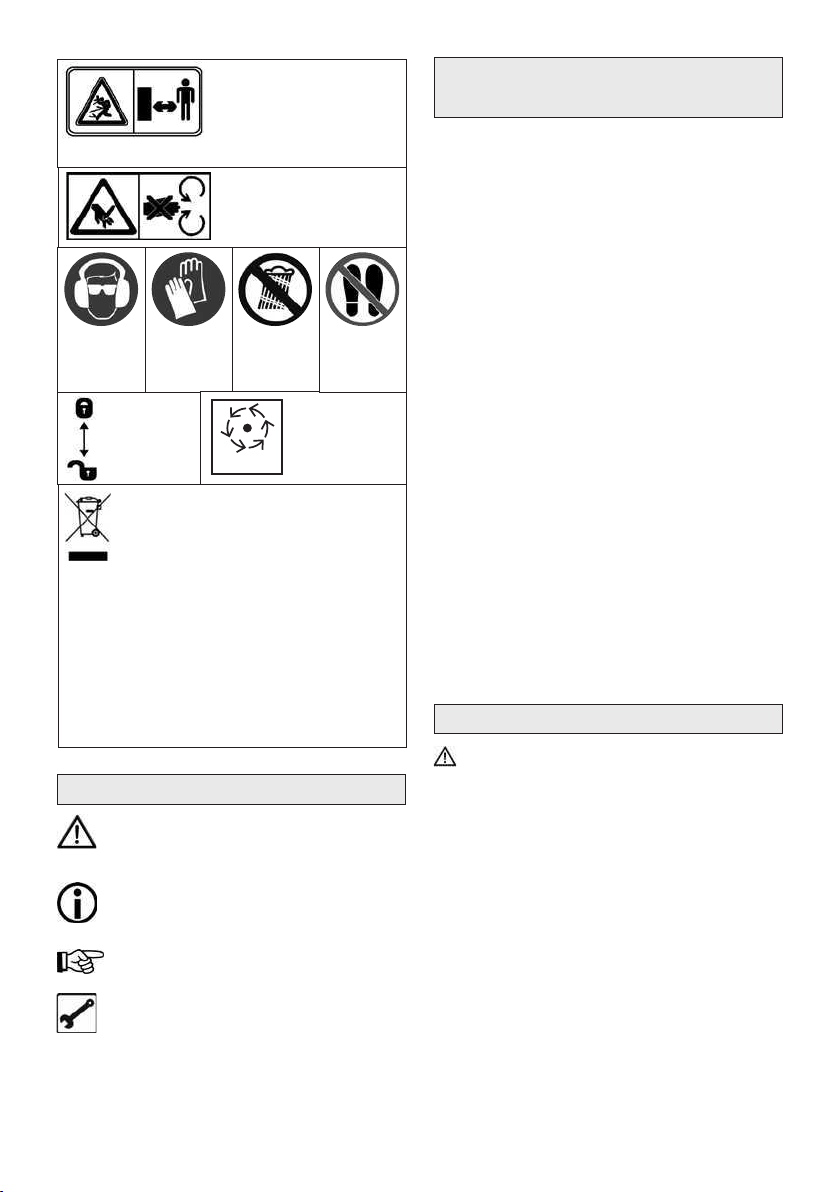

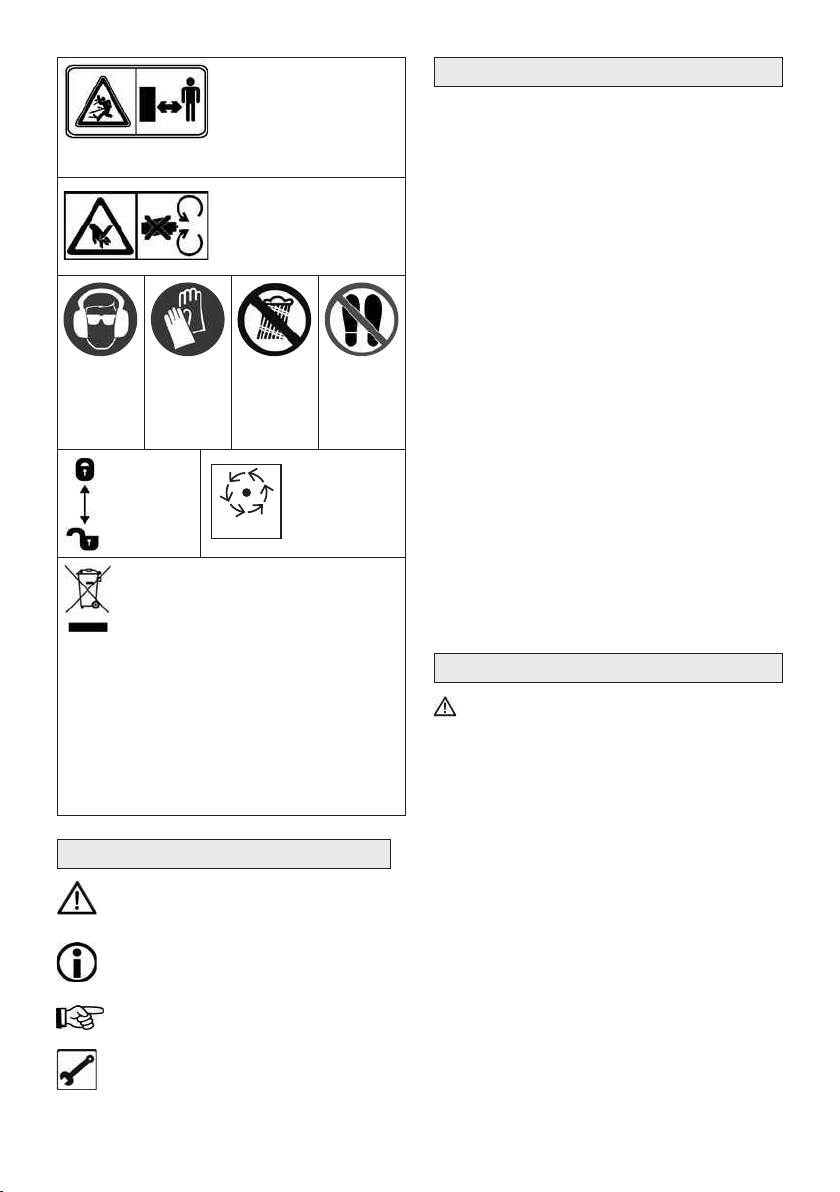

Záchytný koš
je zajištěn
Záchytný koš
je odemčen
Před dotykem
s díly stroje
vyčkejte do je-
jich úplného
zastavení.
Nebezpečí zranění odletu-
jícími částicemi drceného
odpadu při běžícím motoru.
Obsluha přístroje musí za-
mezit přístupu do pracovního
okruhu dalším osobám event. domácím zvířatům.
STOP
Nebezpečí – rotující nože.
Udržujte končetiny mimo
otvory dokud stroj běží.

5
Před uvedením tohoto výrobku do provozu
si přečtěte a dodržujte následující pokyny
a předpisy bezpečnosti práce vašeho pro-
fesního sdružení resp. v dané zemi platné
bezpečnostní předpisy, abyste ochránili
sebe a jiné před možným úrazem.
Tento přístroj nesmí používat děti. Děti by
měly být upozorněny, aby si s přístrojem
nehrály. Děti nesmí ani provádět čištění
a údržbu.
Spotřebič nesmějí používat osoby
s omezenými fyzickými, smyslovými
nebo duševními schopnostmi nebo
nedostatečnými zkušenostmi a znalostmi
nebo osobami, které s pokyny nebyly
obeznámeny.
Bezpečnostní pokyny sdělte všem
ostatním osobám, které se strojem
pracují.
Uložte dobře tyto bezpečnostní předpisy.
Přístroj s bezpečnostním vypínáním
Instalované bezpečnostní vypínání
s automatickou brzdou motoru slouží vaší
bezpečnosti Zabraňuje možnosti zapnutí
motoru při otevřeném přístroji a sáhnutí
rukou na rotující nůž.
Opravy bezpečnostního vypínání
smí provádět jen výrobce resp. jím
pověřené osoby.
• Před použitím se seznamte s přístrojem
pomocí tohoto návodu k použití.
• Nepoužívejte přístroj pro účely, pro které
není určen (viz vymezení použití a práce se
zahradním drtičem).
• Při práci zaujměte bezpečný postoj
a udržujte vždy rovnováhu. Při práci se nad
drtič nenaklánějte. Při vkládání odpadu
stůjte stejně rovně jako drtič. Při vkládání
materiálu nikdy nestůjte výše než stroj.
• Buďte pozorní. Dávejte pozor na to, co
děláte. Přistupujte k práci odpovědně.
Nepoužívejte přístroj, když jste unavení
nebo když jste pod vlivem drog, alkoholu
nebo léků. Okamžik nepozornosti při použití
přístroje může mít za následky vážná
zranění.
• Při práci používejte ochranné brýle,
pracovní rukavice a ochranu sluchu.
• Při obsluze stroje vždy používejte pevné
boty a dlouhé kalhoty. Nepoužívejte stroj
naboso nebo v lehkých sandálech.
− nenoste volné, splývavé oděvy ani oděvy
s visícími páskami nebo šňůrkami.
• Je třeba poznamenat, že uživatel je
odpovědný za nehody nebo hrozby vůči
jiným osobám nebo jejich majetku.
• Děti a mladiství (do 16 let) nesmějí drtič
obsluhovat.
• Dávejte pozor na děti. Nesmějí se zdržovat
v blízkosti stroje.
• Nikdy nezapínejte přístroj, je-li v pracovním
okruhu ještě jiná osoba.
• Nenechávejte přístroj nikdy bez dozoru.
• Udržujte pracovní prostor uklizený!
Nepořádek může mít za následek úraz.
• Zaujměte pracovní postoj ze strany nebo
za přístrojem.
• Nikdy nesahejte do plnicího a výstupního
otvoru.
• Obličej a tělo držte daleko od plnicího
otvoru.
• Nepřetěžujte přístroj! Nejlépe a bezpečně se
pracuje v uvedeném výkonovém rozsahu.
• Přístroj provozujte jen s kompletním
a správně namontovaným bezpečnostním
zařízením, na stroji neupravujte nic, co by
mohlo ohrozit bezpečnost.
• Neprovozujte přístroj bez plnicí násypky.
• Přístroj a jeho části se nesmí upravovat.
• Před zapnutím motoru se přístroj musí
zavřít.
• Přístroj se nesmí ostřikovat vodou
(nebezpečí úrazu elektrickým proudem).
• Dbejte na pracovní prostředí a jeho vliv
na práci:
− Nikdy neprovozujte přístroj ve vlhkém
prostředí.
− Přístroj nenechávejte stát na dešti ani
nepracujte v dešti.
− Postarejte se o dokonalé osvětlení
pracoviště.
• Přístroj připojujte pouze na odpovídající
předpisovou zásuvku.
• Abyste zamezili zbytečnému poranění prstů,
noste při montáži či očistě stroje pracovní
ochranné rukavice.
• Nepřepravujte stroj s běžícím motorem.
• Zastavte stroj a vytáhněte vidlici ze zásuvky.
Přesvědčte se, že se všechny pohyblivé díly
zcela zastavily, při:
− připevnění a vyjmutí záchytného koše
Bezpečnost práce
CZ

6 CZ
− údržbě, kontrolách, čištění,
nebo jiných pracích na stroji
− přepravě
− kontrole elektrického přívodu,
zda nejsou kabely poškozené
nebo zamotané
− dopravě
− opravách
− opuštění stroje (i krátkodobém přerušení
práce)
− před odstraňováním ucpání nebo čištěním
ucpaného výstupního otvoru.
• Při ucpání vstupního či výstupního otvoru
nejprve vypněte přístroj a odpojte od el.
proudu. Teprve potom odstraňte zdroj
ucpání.
• Dbejte na to, aby byl motor očištěn
od odpadů nebo jiných usazenin, abyste
se vyvarovali rizika jeho poškození či
případného požáru.
• Zkontrolujte stroj na případné poškození:
− Pečlivě zkontrolujte bezvadný stav stroje
z hlediska bezpečnosti a funkce.
− Zkontrolujte, zda všechny pohyblivé části
jsou plně funkční, neváznou a nejsou
poškozené. Zkontrolujte jejich správné
namontování. Tyto části musí splňovat
podmínky bezvadného provozu a tím
bezpečný chod stroje.
− Poškozené bezpečnostní zařízení nebo
součásti se musí odborně opravit nebo
vyměnit v autorizovaném servisu, pokud
není v návodu k použití uvedeno jinak.
− Nikdy nezapínejte přístroj, je-li
v pracovním okruhu ještě jiná osoba.
• Jestliže přístroj nepoužíváte, skladujte jej
(i nářadí) v suchém, uzavřeném prostoru,
kam zejména děti nemají přístup.
• Nepoužívejte stroj na dlážděné ploše,
posypané štěrkem, na které by vyvržený
materiál mohl způsobit zranění.
• Před uvedením stroje do provozu
zkontrolujte utažení všech šroubů, matic,
čepů a jiných příchytných dílů i správné
umístění krytů a ochranných štítků.
• Poškozené nebo nečitelné nálepky je nutno
nahradit novými.
• Přesvědčte se před spuštěním stroje, že je
násypka prázdná.
• Zdržujte se při uvádění stroje do provozu
vždy mimo zónu vývrhu materiálu.
• Zabraňte shromažďování zpracovaného
materiálu v rozsahu vývrhu materiálu;
mohlo by to bránit správnému vývrhu
a způsobovat odrážení materiálu vstupním
otvorem.
• Dbejte na to, aby všechny kryty a odváděcí
prvky byly na svých místech a v dobrém
funkčním stavu.
• Neměňte nastavení regulátoru motoru;
otáčky řídí bezpečnou maximální pracovní
rychlost a chrání motor a všechny rotující
díly před poškozením nadměrnou rychlostí.
Při problémech se obraťte na servis.
• Pokud je stroj za účelem údržby, skladování
nebo výměny příslušenství vypnut, zajistěte,
aby byla vytažena síťová vidlice ze zásuvky.
Zajistěte, aby všechny pohyblivé díly byly
v klidovém stavu a pokud je k dispozici klíč,
aby byl vytažen. Před údržbou, nastavením
atd. nechte stroj vychladnout.
• Při údržbě řezacího nástroje je nutno
zohlednit, že tento může být vzhledem
ke spouštěcímu mechanizmu stále
v pohybu, i když je motor při blokování krytu
v klidu.
• Regionální předpisy mohou omezit věk
uživatele.
• Stroj používejte pouze v doporučené poloze
a pouze na pevném, rovném povrchu.
• Vyměňte opotřebované a poškozené díly
v sadách, abyste zabránili nevyváženosti.
• Před použitím vždy zkontrolujte připojení
a prodlužovací kabel, zda nejsou
poškozené nebo stárnoucí. Pokud je kabel
během používání poškozen, musí být
okamžitě odpojen od síťového napájení.
NEDOTÝKEJTE SE VEDENÍ, DOKUD JEJ
NEODPOJÍTE OD SÍTĚ. Nepoužívejte
stroj, pokud je kabel poškozen nebo
opotřebovaný.
• Nedovolte, aby se ruce, jiné části těla
nebo oblečení dostaly do podávacího,
výhozového kanálu nebo pohyblivých částí.
• Při vkládání materiálu do stroje buďte velice
opatrní, aby nedošlo k vložení kovových
dílů, kamenů, lahví, pušek nebo jiných
cizích předmětů.
• Stroj nenaklánějte, pokud je stroj pod
napětím.
• O stroj se pečlivě starejte a udržujte jej
v čistotě.
• Z bezpečnostních důvodů vyměňujte
opotřebované nebo poškozené díly.
Používejte pouze originální náhradní díly
a příslušenství.

7
viz str. 39
• Provedení připojovacího vedení podle ČSN
IEC 60245 (např. H07RN-F) s průřezem
vodičů minimálně
− 1,5 mm² při délce kabelu do 25 m
− 2,5 mm² při délce kabelu nad 25 m
(do cca 40 m)
• Dlouhé a tenké připojovací vodiče způsobují
napěťový úbytek. Motor již nedosahuje
svůj maximální výkon, funkce přístroje se
snižuje.
• Při používání kabelového bubnu kabel zcela
odmotejte.
• Vidlice a zásuvky na připojovacích vodičích
musejí být z pryže, měkčeného PVC nebo
jiného termoplastického materiálu o stejné
mechanické pevnosti nebo musejí být tímto
materiálem potažené.
• Zásuvka připojovacího vodiče musí být
chráněna před stříkající vodou.
• Při vedení kabelu je třeba dbát na to, aby
se kabel nelámal, nesvíral a zásuvka nebyla
v mokru.
• Nepoužívejte kabel pro účely, ke kterým
není určen. Chraňte kabel před horkem,
olejem a ostrými hranami. Nepoužívejte
kabel k vytahování vidlice ze zásuvky.
Montáž
Elektrická bezpečnost
• Nikdy se nepokoušejte obcházet funkci
blokování ochranného zařízení.
• Vyvarujte se abnormální poloze těla. Vždy
udržujte rovnováhu, abyste měli ve svahu
vždy bezpečné místo. Choďte, neběhejte.
• Varování! Nedotýkejte se žádných
pohyblivých nebezpečných částí dříve,
než je stroj odpojen od napájecího zdroje
a pohybující se nebezpečné součásti se
zastavily.
• Varování! Nepřipojujte poškozený kabel
k napájecímu zdroji nebo se nedotýkejte
poškozeného kabelu dříve, než byl odpojen
od elektrické sítě, jako poškozené kabely
mohou vést ke kontaktu s částmi pod
napětím.
• Udržujte prodlužovací kabel dále od
pohyblivých nebezpečných částí, abyste
zabránili poškození kabelů, které mohou
vést k dotyku s aktivními částmi.
• Doporučení: Stroj nepoužívejte při špatném
počasí, zvláště pokud hrozí nebezpečí
blesku.
• Prodlužovací kabel pravidelně kontrolujte
a vyměňte v případě jeho poškození.
• Nedotýkejte se poškozených el.částí
a vedení dříve, než stroj odpojíte od sítě
el.proudu.
• Nepoužívejte vadné přívodní kabely.
• Venku používejte jen prodlužovací kabely
k tomu schválené a příslušně označené.
• Nepoužívejte žádné provizorní elektrické
připojení.
• Jističe se nesmí nikdy přemostit ani vyřadit
z provozu.
• Přístroj připojujte na síť přes proudový
chránič (30 mA).
Elektrické připojení a opravy
na elektrických součástech smí provádět
jen odborně způsobilý elektrikář. Přitom
se musí dodržet místní předpisy, zvláště
pokud se týká ochranných opatření.
Opravy ostatních částí stroje provádí
výrobce nebo jím pověřený servis.
Používejte pouze originální náhradní
díly. Při použití jiných náhradních dílů
a jiného příslušenství může dojít k úrazu
uživatele. Za takto vzniklé škody výrobce
neodpovídá.
Je-li nutná výměna připojovacího kabelu,
musí to provést výrobce nebo jeho zástupce,
aby se předešlo bezpečnostním rizikům.
CZ

8
• Přesvědčte se, že přístroj je kompletní a správně
smontován.
• Drtič před použitím postavte na vodorovný a pevný
podklad (nebezpečí překocení).
• Přístroj používejte jen ve venkovním prostředí.
Minimální bezpečná vzdálenost, od dalších
stěn(venku) či jiných pevných předmětů, je 2 m.
• Před každým použitím zkontrolujte:
− vadná místa přívodního kabelu (trhliny, řezy apod.)
nepoužívejte vadné kabely
− poškození přístroje (viz Bezpečnost práce)
− zda jsou všechny šrouby pevně utažené
Připojení k síti
• Porovnejte napětí na typovém štítku s napětím sítě
a přístroj připojte na odpovídající a předpisovou
zásuvku.
• Připojte stroj pouze k síti s odpovídajícím jištěním.
• Použijte prodlužovací kabel dostatečného průřezu.
• Při nepříznivých podmínkách v síti je možné,že
v průběhu zapínání stroje dojde ke krátkodobému
snížení napětí v síti,které může být na úkor dalších
spotřebičů(např.snížení svitu u svítidel).
Síťové pojistky
16 A pomalá
Zapínač/vypínač
Nepoužívejte žádné přístroje, u kterých se nedá spí-
nač zapínat a vypínat. Poškozené spínače se musejí
dát k opravě nebo výměně do servisu.
Zapnutí
Stiskněte zelené tlačítko I
Vypnutí
Stiskněte červené tlačítko 0
Uvedení do provozu Pojistka proti znovuspuštění
při výpadku proudu
Při výpadku proudu se přístroj automaticky vypne
(spouštěč při nulovém napětí). K opětovnému
zapnutí je nutné znovu stisknout zelené tlačítko.
Ochrana motoru
Motor je vybaven jističem a při přetížení se samočinně
vypíná. Motor je možné po fázi ochlazení (cca 5 minut)
opět zapnout.
Stiskněte
1. resetovací tlačítko (ochrana motoru)
2. zelené tlačítko I pro opětovné zapnutí.
• K odstranění zablokovaných předmětů z násypky
nebo vyhazovacího otvoru používejte pěchovadlo
nebo hák, případně přístroj otevřete a vnitřek vyčis-
těte.
Dříve než štěpkovač opět zapnete, počkejte,
až se stroj zastaví.
Záchytný koš
Vestavěný záchytný koš je vybaven uzamykacím
zařízením s bezpečnostním vypnutím stroje.
Před nasazením nebo vyjmutím záchytného koše,
stroj vždy vypněte.
➱ Záchytný koš je uzavřen a pevně spojen se
strojem.
➱ Záchytný koš je odemčen a lze jej vyjmout
ze stroje. V tomto případě nelze stroj spustit.
Stane-li se, že v případě provozu uvolníte zámek
záchytného koše, stroj se automaticky vypne.
Práce se zahradním drtičem
 Zaujměte pracovní postoj z boku nebo za přístrojem.
 Delší materiál, který z přístroje vyčnívá, by se
mohl z přístroje odmrštit, když je vtahován noži!
Dodržujte bezpečnou vzdálenost!
 K dotlačení kratšího materiálu do násypky používejte
dodaný pěchovač.
 Nikdy nesahejte do plnicího a výstupního otvoru.
 Obličej a tělo držte dále od plnicího otvoru.
 Nedávejte ruce, ani žádné části těla a oděvu, do blíz-
kosti plnicího, výstupního otvoru stroje, nebo jeho
pohyblivých částí.
 Před uvedením stroje do činnosti přezkoušejte − zda
v násypce nejsou zbytky po drcení − že záchytný koš
je uzamčen ve stroji.
 Nikdy nenaklánějte stroj při běžícím motoru.
 Při plnění je třeba dbát, aby se do násypky nedostaly
žádné kovové předměty, kameny, lahve či jiné nezpra-
covatelné předměty.
CZ
resetovací tlačítko
(ochrana motoru)
VYP ZAP

9
Před výměnou nože vytáhněte vidlici ze sítě.
Při práci na noži je nebezpečí zranění prstů
a rukou. Používejte ochranné rukavice.
Varování! Nebezpečí úrazu pohyblivými nebezpečnými
částmi.
Otevřete přístroj - odšroubujte šroub (1) a odklopte
víko násypky (2).
Nožové ústrojí pevně fixujte
Zablokujte ústrojí vsunutím blokovacího trnu (1)
(viz obr. níže) do řezné desky (viz. obr. dole).
Pomocí imbusového klíče (2) demontujte nůž
(nože).
Nůž (nože) zkontrolujte, očistěte, případně otočte
nebo vyměňte a vše namontujte opačným
způsobem zpět.
Výměna nože (ů)
CZ
2
2
1
1
Šroub
 S drtičem je třeba pracovat s ohledem na kvalitu
a vlhkost drceného materiálu, občas je třeba drcený
materiál povytáhnout zpět a odlehčit tak zatížení stroje.
 Když se do násypky dostanou cizí předměty nebo
přístroj začne vydávat neobvyklý hluk nebo vibrovat,
okamžitě jej vypněte a nechejte zastavit. Před restar-
továním zařízení odpojte napájecí kabel a proveďte
následující kroky:
− zkontrolujte škody
− vyměňte nebo opravte poškozené součásti
− prohlédněte přístroj a utáhněte uvolněné součásti.
Přístroj nesmíte opravovat, pokud k tomu nemáte
oprávnění (viz Bezpečnostní předpisy).
Co je možné drtit?
Ano:
• Zahradní odpady např. větve a odřezky, odkvetlé
květy např. větve z keřů a stromů, odkvetlé květiny
Ne:
• sklo, kovové součásti, umělé hmoty, plastové sáčky,
kameny, látky, kořeny se zemí, zbytky jídel, ryb
a masa atd.
Zvláštní pokyny pro drcení:
 Nejlepších výsledků při drcení dosáhnete, když
větve, pruty a jiná dřeva, budete zpracovávat krátce
po jejich odřezání.
– jestliže necháte tento materiál vyschnout, stane se
velmi tvrdým, max. uváděný průměr drceného ma-
teriálu se tak snižuje a dochází k otupení břitů nožů.
 U silnějších větví je třeba odstranit boční výhony.
 Zpracování materiálů, které ve zvýšené míře obsahují
vodu či lepivých zahradních odpadů
− je třeba drcení těchto materiálů střídat s materiály,
které nejsou tak lepivé, aby se zabránilo zanasení
stroje.
 Drcený materiál v oblasti vyhazovacího otvoru
nenechte narůst do přílišné výšky. Může se stát,
že vyhazovací otvor se ucpe. Může rovněž dojít až
ke zpětnému vymrštění materiálu vstupním otvorem.
Sběrný koš je proto třeba pravidelně a včas vyprazd-
ňovat.
 Při ucpání stroje vyčistěte vstupní i vyhazovací otvor.
Předtím vypněte motor a stroj odpojte od sítě el.
energie.
 Dodržujte max. povolený a udaný průměr drcených
větví (viz Technická data). Vždy podle druhu a čers-
tvosti dřeva se může průměr větví měnit.
 Nožové ústrojí samočinně vtahuje materiál do stroje.
 Vylučte přetížení stroje nebo jeho zablokování při
zpracování silných větví při opakovaném vkládání
a vytahování těchto větví.
 Při přetížení stroje se stroj automaticky vypne
− vyčkejte ca 5 min. než stroj znovu zapnete
− jestliže se po této době stroj nerozběhne, přečtěte
si zda řešení není uvedeno v kapitole Možné poruchy.

10
• Před zahájením jakékoliv údržby
− Motor vypněte a síťovou vidlici vytáhněte ze zásuvky.
− Používejte pracovní ochranné rukavice, aby nedošlo
ke zranění.
Varování! Nebezpečí úrazu pohyblivými nebezpečnými
částmi.
Po vypnutí stroje se řezné ústrojí nezastaví okamžitě-
-z důvodů doběhu. Vyčkejte tedy, před opravou nebo
údržbou, do úplného klidového stavu řezného ústrojí.
Dbejte na to,aby nářadí použité při opravě či údržbě
bylo opět odstraněno.
• Zahradní drtič do značné míry nevyžaduje údržbu.
K zachování hodnoty a dlouhé životnosti:
− Větrací otvory v krytu motoru musí být volné a čisté.
jeden břit nože je tupý
Použijte nepoužité břity obrácením nože.
všechny břity nože jsou tupé
Použijte novou sadu nožů (obj. č. 382425).
Údržba a péče
Náhradní díly
Snížený řezný výkon:
CZ
− Zkontrolujte upevňovací šrouby (případně dotáhněte)
− Po drcení přístroj vyčistěte (zvenku i uvnitř).
− K čištění Vašeho přístroje použijte buď vlhký hadřík
nebo měkký kartáček.
− Nikdy nepoužívejte čistící chemické prostředky
nebo ředidla. Tím byste mohli způsobit neopravi-
telné škody na Vašem přístroji. Umělá hmota může
být těmito prostředky poškozena.
− Drtič se nesmí čistit proudem vody nebo vysoko-
tlakým čisticím přístrojem.
− holé kovové části po každém použití chraňte před
korozí ekologicky šetrným biologicky odbouratel-
ným olejem.
Náhradní díly a servis zajišťuje prodejce v servisních
střediscích Mountfield.
Možné poruchy
Porucha Možná příčina Odstranění
motor se nerozbíhá výpadek síťového napětí zkontrolujte jistič
vadný přívodní kabel zkontrolujte kabel (elektrikářem)
horní část skříně není správně
zavřená (zasáhl bezpečnostní
vypínač)
horní část skříně správně zavřete a zašroubujte,
příp.odstraňte nečistoty
záchytný koš je odemčen
(bezpečnostní vypínání je vypnuto)
uzamkněte záchytný koš
motor bručí, ale neběží zablokovaný nůž přístroj vypněte, vidlici vytáhněte ze sítě a přístroj
zevnitř vyčistěte.
vadný kondenzátor přístroj nechte opravit, kontaktujte prodejce
snížený řezný výkon jeden břit nože je tupý − použijte nepoužité břity obrácením nože
− použijte novou sadu nožů
přístroj se rozběhne,
při malém zatížení
však se zablokuje
a ochranný spínač
motoru vypne
dlouhý prodlužovací kabel nebo
malý průřez vodiče. Zásuvka daleko
od hlavního připojení a malý průřez
přívodního vedení
použijte prodlužovací kabel s minimálním průře-
zem vodiče 1,5 mm², max. délka 25 m, při delším
kabelu průřez nejméně 2,5 mm² (např. H07RN-F)

11
ES-Prohlášení o shodě
Záruka
Prosíme, přečtěte si a respektujte přiložené záruční prohlášení a jeho podmínky.
Adresu servisu najdete na: www.mountfield.cz
podle směrnice ES: 2006/42/ES
zde a tímto prohlašujeme my
Mountfield a.s.
Mirošovická 697
251 64 Mnichovice
na vlastní zodpovědnost, že výrobek
Drtič zahradního odpadu
PATRIOT PC 2500
PATRIOT PC 2800
Seriové číslo: 000001 - 999999
odpovídá ustanovením v.u. ES směrnice, rovněž ustanove-
ním následných směrnic:
2014/30/EU, 2011/65/EU a 2000/14/ES
Následující harmonizované normy byly použity:
EN 60335-1:2012/A11:2014;
EN 50434:2014; EN 62233:2008;
EN 55014-1:2006/A2:2011; EN 55014-2:1997/A2:2008
EN 61000-3-2:2014; EN 61000-3-11:2000
IEC 62321-4
Postupy provedené ke zhodnocení souladu:
2000/14/ES - příloha V
2500 W 2800 W
Naměřená hladina
akustického výkonu L
WA
106,8 dB (A) 102,5 dB (A)
Zaručená hladina
akustického výkonu L
WA
109 dB (A) 105 dB (A)
Uchování technických podkladů:
Mountfield a.s., Technický odbor, B. Trávníček,
Všechromy 56,
CZ-251 63 Strančice
Mnichovice, 19. 11. 2018 Jana Moravová
generální ředitelka
Mountfield a.s.
Technická data
PATRIOT PC 2500 PATRIOT PC 2800
Rok výroby viz poslední strana návodu
Motor Motor na střídavý proud 230 V~, 50 Hz, 2800 min-1
s automatickou motorovou brzdou
Výkon motoru P1 S6 - 40 %
Nepřerušovaný periodický provoz
po dobu 10 min.:
4 min. trvalá plná zátěž
6 min. volnoběh nebo nízká zátěž
2500 W 2800 W
Výkon motoru P1 S1 2000 W 2300 W
Spínač/vypínač s motorovým ochranným vypínačem, elektrické bezpečnostní
vypínání, vypínač při nulovém napětí
Hmotnost 23,0 kg 25,0 kg
Hladina akustického tlaku LPA
(měřeno podle 2000/14/ES)
96,6 dB (A)
K = 3 dB (A)
93,7 dB (A)
K = 3 dB (A)
měřená hladina výkonu LWA
(měřeno podle 2000/14/ES) 106,8 dB (A) 102,5 dB (A)
zaručená hladina výkonu LWA
(měřeno podle 2000/14/ES) 109 dB (A) 105 dB (A)
Maximální průměr zpracovávané
větve (pouze čerstvé dřevo) ∅ max. 40 mm ∅ max. 45 mm
Izolační třída I
Způsob ochrany IP 24
Síťové jištění 16 A pomalá
CZ

12
Návod si dobre odložte pre použitie v budúcnosti.
Po vybalení skontrolujte obsah kartónu na
➢ kompletnosť
➢ príp. poškodenie dopravou.
Výhrady oznámte okamžite obchodníkovi, dodávateľovi
príp. výrobcovi. Neskoré reklamácie nebudú uznané.
• 1 čiastočne zmontovaná jednotka prístroja
• 1 podstavec
• 2 kolieska
• 2 puklice na kolieska
• 2 oporné nohy
• 1 vrecko so skrutkami
• 1 záchytný kôš
• 1 napchávač
• 1 návod na obsluhu Pred
spustením
do prevádzky
si prečítajte
návod na ob-
sluhu a bez-
pečnostné
upozornenia,
a dodržujte
ich.
Pred
opravami,
údržbou
a čistením
vypnúť motor
a vytiahnite
zástrčku
zo siete.
Pred uvedením prístroja do prevádzky dbajte prosím
na štátno-právne (regionálne) predpisy pre ochranu
proti hluku.
A. Hlavný spínač/vypínač
B. Uzáverová skrutka
C. Lievikovitý otvor pre drvený materiál
D. Kryt skrine
E. Záchytný box
F. Gombík spätného prestavenia / ochrana motora
G. Rukoväť
H. Sieťová zástrčka
I. Skriňa stroja
J. Spodná časť krytu
K. Zámok záchytného boxu
L. Podstavec s kolieskami a opornými nohami
Rozsah dodávky 12
Popis stroja 12
Prevádzkové časy 12
Symboly prístroja 12
Symboly v návode na použitie 13
Vymedzenie použitia na stanovený účel 13
Zvyškové riziká 13
Bezpečnosť práce 14
Montáž 14 / 39
Uvedenie do prevádzky 17
Práca so záhradným drvičom 17
Výmena noža 18
Údržba a čistenie 19
Náhradné diely 19
Možné poruchy 19
Technické údaje 20
ES-Vyhlásenie o zhode 20
Záruka 20
Popis montáže 39
Tento prístroj nesmiete spustiť
predtým do prevádzky, až pokým si
neprečítate tento návod na použitie,
nebudete dodržovať všetky v ňom
uvedené upozornenia a prístroj
nezmontujete podľa návodu.
Obsah
Rozsah dodávky
Prevádzkové časy
Symboly prístroja
Popis stroja
SK

13
I pri použití prístroja zodpovedajúc jeho určeniu,
môžu i pri dodržaní zvyčajných bezpečnostných
predpisov vznikať zvyškové riziká na základe určitej
konštrukcie prístroja, vzťahujúcej sa na jeho použitie.
Zvyškové riziká sa dajú znížiť na minimum, ak sa budú
celkove dodržovať „Bezpečnosť práce“ a „Vymedzenie
použitia na stanovený účel“, ako i návod na použitie
prístroja.
Ohľaduplnosť a opatrnosť znižujú riziko úrazu osôb
a poškodení.
• Nebezpečenstvo zranenia prstov a rúk, ak vsuniete
ruku do otvoru a siahnete až do priestoru nožov.
• Nebezpečenstvo zranenia prstov a rúk pri montáži
a čistení rezacej frézy.
• Zranenia v oblasti lievika vymršteným drveným
materiálom.
• Ohrozenie el. prúdom z elektrického prípojného
vedenia, ktoré nezodpovedá predpisom.
• Kontakt s časťami pod elektrickým prúdom pri
otvorených elektrických súčiastkach.
K vymedzenému použitiu patrí drvenie
- konárov každého druhu do max. priemeru - viď. Tech-
nické dáta (v závislosti od druhu dreva a čerstvosti).
- zvädnutého, vlhkého, niekoľko dní skladovaného
záhradného odpadu striedavo s čerstvými konármi.
Drvenie skla, kovu, plastových dielov, plastových
vreciek, kameňov, látkového odpadu, koreňov v pôde,
odpadu bez pevnej konzistencie (napr. odpadu z ku-
chyne) je výslovne vylúčené.
Záhradný drvič je vhodný iba pre privátne použitie
v záhrade okolo domu alebo v záhradke.
Za drviče pre súkromnú domovú a hobby záhradu sa
považujú také prístroje, ktoré nie sú nasadzované vo
verejných zariadeniach, parkoch, športoviskách ani
v poľnohospodárstve a lesnom hospodárstve..
K použitiu na stanovený účel patrí aj dodržiavanie
výrobcom predpísaných podmienok pre prevádzku,
údržbu a opravy a dodržiavanie bezpečnostných pred-
pisov uvedených v návode.
Každé ďalšie iné použitie platí ako použitie, ktoré nie
je v súlade so stanoveným účelom. Za škody každého
druhu, ktoré z toho vyplynú, výrobca neručí. Riziko
nesie sám užívateľ.
Svojvoľné zmeny na stroji sú neprípustné a vylučujú
všetky ručenia výrobcu za takto spôsobené škody.
Nástroj môžu pripravovať, používať a vykonávať
na ňom údržbu iba osoby, ktoré sú s ním oboznámené
a poučené o nebezpečenstvách vyplývajúcich z jeho
používania. Opravárske práce smieme vykonávať len
my, príp. nami menované servisné miesta.
Hroziace nebezpečenstvo alebo
nebezpečná situácia. Nerešpektovanie
tohto pokynu môže mať za následok zranenie
alebo vznik hmotnej škody.
Dôležité upozornenia k správnemu
zaobchádzaniu. Nedodržanie týchto
upozornení môže spôsobiť poruchy.
Upozornenia pre užívateľa. Tieto upozor-
nenia Vám pomôžu využiť optimálne všetky
funkcie.
Montáž, obsluha a údržba. Tu Vám bude
presne vysvetlené, čo musíte vykonať.
Vymedzenie použitia
na stanovený účel
Symboly v návode na použitie
Zvyškové riziká
Elektrické prístroje nepatria do domového
odpadu. Pre prístroje, príslušenstvo a balenie
zaistite recykláciu, ktorá nezaťažuje životné
prostredie. Podľa smernice EU 2012/19/EU
o elektro- a elektronických starých prístrojoch,
je potrebné tieto prístroje jednotlivo zhromažďovať
a dodať k na ekologickú recykláciu.
Vlastník elektrického prístroja je v prípade ukončenia
vlastníctva alternatívne namiesto odoslania späť
zaviazaný ku kooperácii pri odbornej likvidácii. Prístroj
na konci životnosti sa môže na tento účel prenechať
zbernej organizácii, ktorá vykoná likvidáciu v zmysle
zákonov o odpadoch a recyklácii. Týmto ustanovením
nie sú dotknuté diely príslušenstva priložené k prístroju
a pomôcky bez elektrických súčiastok.
SK
Záchytný kôš
je uzamknutý
Záchytný kôš
je odomknutý
Noste
ochranu očí
a sluchu.
Noste
ochranné
rukavice.
Chráňte
pred
vlhkosťou.
Pred dotykom
s dielmi stroja
vyčkajte do ich
úplného zasta-
venia.
Nepouží-
vajte ako
stupienok.
Nebezpečenstvo vyplývaj-
úce z vymrštených častí pri
zapnutom motore – nezú-
častnené osoby, domáce
a úžitkové zvieratá sa nesmú
zdržiavať v nebezpečnom priestore.
STOP
Nebezpečenstvo - Rotujúce
nože. Počas chodu stroja
majte ruky a nohy mimo
otvory.

14
Pred spustením tohto výrobku do prevádzky
si prečítajte a dodržujte nasledujúce upozor-
nenia a predpisy predchádzania pracovným
úrazom a predpisy Vášho zväzu profesijného
združenia popr. platné bezpečnostné pred-
pisy Vašej krajiny, aby ste sa ochránili sám
aj iných pred možnými zraneniami.
Tento prístroj nesmú používať deti. Deti ba
mali byť upozornené, aby sa s prístrojom
nehrali. Deti nesmú uskutočňovať čistenie
a údržbu. Spotrebič nemú používať osoby
s obmedzenými fyzickými, zmyslovými
alebo duševnými schopnosťami alebo
nedostatočnými skúsenosťami a znalosťami
alebo osobami, ktoré s pokyny neboli
oboznámené.
Bezpečnostné predpisy dajte všetkým
osobám, ktoré pracujú so strojom.
Tieto bezpečnostné predpisy dobre uscho-
vajte.
Prístroj s bezpečnostným vypnutím Zabu-
dované bezpečnostné vypnutie s auto-
matickou motorovou brzdou slúžia pre
Vašu bezpečnosť. Zamedzuje, aby sa pri
otvorenom prístroji dal zapnúť motor a Vy
by ste sa mohli dostať rukou do rotujúceho
rezacieho zariadenia.
Opravy bezpečnostného vypnutia smie
vykonávať iba výrobca popr. ním meno-
vané firmy.
• Spoznajte prístroj pred použitím na základe
návodu na obsluhu.
• Nepoužívajte prístroj pre účely, pre ktoré nebol
určený (viď „Vymedzenie použitia na stanove-
ný účel“ a „Práca so záhradným drvičom“).
• Postarajte sa o bezpečný odstup a udržuj-
te vždy rovnováhu. Nepredkláňajte sa. Pri
vhadzovaní vecí na rezanie stojte na rovnakej
úrovni so strojom. Pri vkladaní materiálu nikdy
nestojte vyššie než stroj.
• Buďte pozorní. Dávajte pozor na to, čo
robíte. K práci pristupujte s rozumom. Prístroj
nepoužívajte, ak ste unavení alebo ste pod
vplyvom drog, alkoholu alebo liekov. Moment
nepozornosti pri používaní prístroja môže viesť
k vážnym poraneniam.
• Pri práci noste ochranné okuliare, pracovné
rukavice a ochranu sluchu.
• Pri obsluhe stroja vždy používajte pevné
topánky a dlhé nohavice. Nepoužívajte stroj
naboso alebo v ľahkých sandáloch.
– nenoste voľné, splývavé odevy ani odevy
s opaskami alebo šnúrkami.
• Je potrebné poznamenať, že užívateľ je zod-
povedný za nehody alebo hrozby voči iným
osobám alebo ich majetku.
• Deti a mládež do 16 rokov nesmú obsluhovať
stroj.
• Dávajte pozor na deti. Nesmú sa zdržovať
v blízkosti prístroja.
• Ak sa v blízkosti stroja nachádzajú nezúčast-
nené osoby, stroj nezapínajte.
• Prístroj nikdy nenechávajte bez dozoru.
• Udržujte svoje pracovné prostredie v poriadku!
Neporiadok môže spôsobiť úrazy.
•
Zaujmite také pracovné postavenie, aby ste sa
nachádzali vedľa prístroja, alebo za prístrojom.
Nestojte nikdy v oblasti vyhadzovacieho otvoru.
• Nesiahajte nikdy do plniaceho a vyhadzovaci-
eho otvoru.
• Nepribližujte sa tvárou alebo telom k plniace-
mu otvoru.
• Nepreťažujte prístroj! Stroj pracuje lepšie
a bezpečnejšie v udanej výkonovej oblasti.
• Prístroj prevádzkujte len s kompletnými
a správne nasadenými ochrannými pomôc-
kami a nič, čo by mohlo ovplyvniť bezpečnosť
prístroja, na ňom nemeňte.
• Počet otáčok motora nemeňte, nakoľko tento
počet reguluje maximálnu bezpečnú pracovnú
rýchlosť a chráni motor a všetky otáčajúce sa
diely pred škodami vyplývajúcimi z nadmernej
rýchlosti.
• Neprevádzkujte prístroj bez lievika na plnenie.
• Nemeňte prístroj resp. diely prístroja.
• Prístroj nepostrekujte vodou. (zdroj nebezpe-
čenstva elektrický prúd).
• Berte do úvahy vplyvy okolia:
− Prístroj nepoužívajte vo vlhkom alebo mokrom
prostredí.
− Nenechajte prístroj stáť v daždi, alebo nepracuj-
te v daždi.
− Pracujte len pri dostatočnej viditeľnosti.
Postarajte sa o dobré osvetlenie.
• Aby ste zamedzili zbytočnému poraneniu prs-
tov, noste pri montáži či očiste stroja pracovné
ochranné rukavice.
Bezpečnosť práce
• Poškodenie sluchu pri dlhšie trvajúcich prácach bez
ochrany sluchu.
Okrem toho môžu, napriek všetkým prijatým
opatreniam vznikať ďalšie skryté zvyškové riziká.
SK

15
SK
• Neprepravujte drvič s bežiacim motorom.

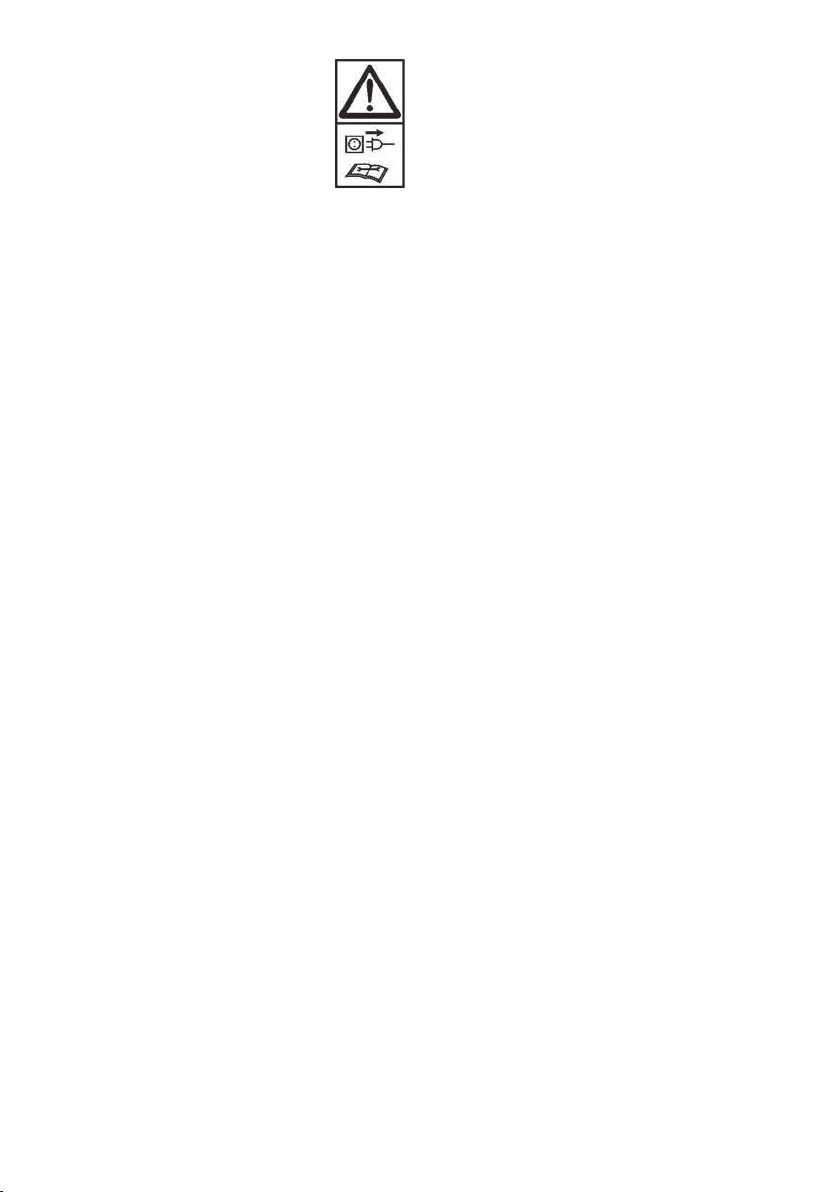

• Zastavte stroj a vytiahnite vidlicu zo zásuvky.
Presvedčte sa, že sa všetky pohyblivé diely
zastavili, pri:
− pripevnení a vynímaní zachytávacieho koša
− údržbe, kontrolách, čistení alebo iných
prácach na stroji
− odstraňovaní porúch
− kontrole elektrického prívodu, či
nie je poškodený či prekrúcaný
− doprave
− opravách
− vzdialení sa od prístroja (i pri
krátkom prerušení práce)
− pred odstraňovaním upchatia alebo čistením
upchatého výstupného otvoru
• Pri upchatí vo vkladacej a vyhadzovacej
časti stroja vypnite motor a vytiahnite sieťovú
zástrčku, kým odstránite zvyšky materiálu
z vkladacej lebo vyhadzovacej časti.
• Dbajte na to, aby bol motor očistený od od-
padov alebo iných usadenín, aby ste sa
vyvarovali rizika jeho poškodenia či prípadné-
ho požiaru.
• Skontrolujte stroj na možné poškodenia.
− Pred ďalším použitím stroja musia byť
ochranné prípravky skontrolované, či sú
schopné bezchybnej a správnej funkcie podľa
predpisov.
− Preverte, či pohyblivé časti bezchybne
fungujú a nezasekávajú sa, alebo či nie sú
poškodené. Všetky konštrukčné diely musia
byť správne zabudované a všetky podmienky
bezpečnej a bezporuchovej prevádzky musia
byť zabezpečené.
− Poškodené ochranné zariadenia a konštrukč-
né diely musia byť odborne opravené alebo
vymenené odbornou dielňou, ak nie je inak
udané v návode na použitie.
− Poškodené alebo nečitateľné bezpečnostné
nálepky treba nahradiť novými.
• Uchovávajte nepoužívaný prístroj na suchom
uzamknutom mieste mimo dosahu detí.
• Nepoužívajte stroj na dláždenej ploche, posy-
panej štrkom, na ktorej by vymrštený materiál
mohol spôsobiť zranenie.
• Pred uvedením stroja do prevádzky skont-
rolujte dotiahnutie všetkých skrutiek, matíc,
čapov a iných príchytných dielov aj správne
umiestnenie krytov a ochranných štítkov.
• Poškodené alebo nečitateľné nálepky je nutné
nahradiť novými.
• Presvedčte sa pred spustením stroja, že je
násypka prázdna.
• Zdržujte sa pri uvádzaní stroja do prevádzky
vždy mimo zóny vyhadzovania materiálu.
• Zabráňte zhromažďovaniu spracovaného
materiálu v rozsahu vyhadzovania materiálu;
mohlo by to brániť správnemu vyhadzovaniu
a spôsobovať odrážanie materiálu vstupným
otvorom.
• Dbajte na to, aby všetky kryty a odvodné
prvky boli na svojich miestach a v dobrom
funkčnom stave.
• Nemeňte nastavenie regulátora motora;
otáčky riadia bezpečnú maximálnu pracovnú
rýchlosť a chránia motor a všetky rotujúce die-
ly pred poškodením nadmernou rýchlosťou.
Pri problémoch sa obráťte na servis.
• Ak je stroj s cieľom údržby, skladovania alebo
výmeny príslušenstva vypnutý, zaistite, aby
bola vytiahnutá sieťová vidlica zo zásuvky.
Zaistite, aby všetky pohyblivé diely boli v po-
kojovom stave a ak je k dispozícii kľúč, aby
bol vytiahnutý. Pred údržbou, nastavením atď.
nechajte stroj vychladnúť.
• Pri údržbe rezacieho nástroja je nutné zo-
hľadniť, že môže byť vzhľadom na spúšťací
mechanizmus stále v pohybe, i keď je motor
pri blokovaní krytu v pokoji.
• Regionálne predpisy môžu obmedziť vek
užívateľa.
• Stroj používajte len v odporučenej polohe
a len na pevnom, rovnom povrchu.
• Vymeňte opotrebované a poškodené diely
v sadách, aby ste zabránili nevyváženosti.
• Pred použitím vždy skontrolujte pripojenie
a predlžovací kábel, či nie sú poškodené
alebo zostarnuté. Pokiaľ je kábel počas použí-
vanie poškodený, musí byť okamžite odpojený
od sieťového napájania.
NEDOTÝKAJTE SA VEDENIA, POKIAĽ HO NE-
ODPOJÍTE OD SIETE. Nepoužívajte stroj, pokiaľ
je kábel poškodený alebo opotrebovaný.
• Nedovoľte, aby sa ruky, iné časti tela alebo
oblečenie dostali do podávacieho, odhodové-
ho kanála alebo pohyblivých častí.
• Pri vkladaní materiálu do stroja buďte veľmi
opatrní, aby nedošlo k vloženiu kovových
dielov, kameňov, fľašiek, pušiek alebo iných
cudzích predmetov
• Stroj nenakláňajte, pokiaľ je stroj pod napätím.
• O stroj sa dôkladne starajte a udržiavajte ho
v čistote.

16
viz str. 39
• Kontrolujte pravidelne predlžovacie káble
a vymeňte ich, ak sú poškodené.
• Nedotýkajte sa poškodených el. částí pred tým
ako stroj je vypnutý zo siete el. prúdu.
• Nepoužívajte žiadne poškodené prípojné
vedenia.
• Vonku používajte len pre toto použitie povole-
né a zodpovedajúco označené predlžovacie
káble.
• Nepoužívať žiadne provizórne elektrické
pripojenia.
• Ochranné zariadenia nikdy nepremosťovať
alebo vyraďovať z prevádzky.
•
Prístroj pripojte cez prúdový ochranný spínač
(30 mA).
Elektrickú prípojku popr. opravy na elek-
trických dieloch stroja smie vykonávať iba
odborne spôsobilý elektrikár. Musia sa
dodržiavať miestne predpisy, obzvlášť pred-
pisy týkajúce sa ochranných opatrení.
Opravy na iných dieloch stroja nechať
vykonať výrobcom popr. jeho službami
zákazníkom.
Používajte len originálne náhradné diely.
Použitím iných náhradných dielov môžu
vzniknúť pre užívateľa úrazy. Za škody, ktoré
z toho vyplynú, výrobca neručí.
Ak je nutná výmena pripájacieho kábla, musí ho
uskutočniť výrobca alebo jeho zástupca, aby sa
predišlo bezpečnostným rizikám.
• Vyhotovenie prípojného vedenia podľa IEC
60245
(napr. H07RN-F) s prierezom žíl najmenej
− 1,5 mm² pri dĺžke kábla do 25 m
− 2,5 mm² pri dĺžke kábla nad 25 m
• Dlhé a tenké prípojné vedenia vytvárajú pokles
napätia. Motor nedosiahne maximálny výkon,
funkcia stroja je zredukovaná.
• Zástrčky a spojovacie zásuvky na prípojných
vedeniach musia byť z gumy, mäkkého PVC
alebo iných termoplastových materiálov s rov-
nakou mechanickou pevnosťou alebo musia
byť takýmto materiálom potiahnuté.
• Zástrčné zariadenie prípojného vedenia musí
byť chránené proti striekajúcej vode.
• Pri kladení prípojného vedenia dbať na to, aby
neprekážalo, nebolo stlačené, nebolo zalome-
né a spojenie so zásuvkou nebolo vlhké.
• Pri použití káblového bubna kábel úplne
odviňte.
• Kábel nepoužívajte na účely, pre ktoré nie je
určený. Chráňte kábel pred horúčavou, olejom
a ostrými hranami. Nepoužívajte kábel na vyti-
ahnutie zástrčky zo zásuvky.
Montáž
Elektrická bezpečnosť
• Z bezpečnostných dôvodov vymieňajte opo-
trebované alebo poškodené diely. Používajte
len originálne náhradné diely a príslušenstvo.
• Nikdy sa nepokúšajte obchádzať funkciu
blokovania ochranného zariadenia.
• Vyvarujte sa abnormálnej polohe tela. Vždy
udržujte rovnováhu, aby ste mali vo svahu
vždy bezpečné miesto. Choďte, nebežte.
• Varovanie! Nedotýkajte sa žiadnych pohyb-
livých nebezpečných častí skôr, než je stroj
odpojený od napájacieho zdroja a pohybujúce
sa nebezpečné súčasti sa zastavili.
• Varovanie! Nepripájajte poškodený kábel
k napájaciemu zdroju a tiež sa nedotýkajte
poškodeného kábla skôr, ako bol odpoje-
ný od elektrickej siete, lebo aj poškodené
káble môžu viesť ku kontaktu s časťami pod
napätím.
• Udržiavajte predlžovací kábel ďalej od pohyb-
livých nebezpečných častí, aby ste zabránili
poškodeniu káblov, ktoré môžu viesť k dotyku
s aktívnymi časťami.
• Odporúčanie: Stroj nepoužívajte v zlom poča-
sí, zvlášť pokiaľ hrozí nebezpečenstvo blesku.
SK

17
• Presvedčte sa, či je prístroj kompletne zmontovaný
podľa predpisov.
• Postavte záhradný drvič pre použitie na vodorovnú
a pevnú podložku (nebezpečenstvo prevrátenia).
• Prístroj používajte len vonku. Dodržiavajte odstup
(najmenej 2 m) od steny alebo iného stabilného
predmetu.
• Skontrolujte pred každým použitím:
− prípojné vedenia na poškodené miesta (trhliny, rezy
a pod.) nepoužite žiadne poškodené vedenie
− prístroj na eventuálne poškodenie (viď
Bezpečnosť práce)
− či sú všetky skrutky pevne dotiahnuté
Pripojenie do siete
• Porovnajte napätie uvedené na typovom štítku
prístroja s napätím siete a zapojte prístroj
do predpisom zodpovedajúcej zástrčky.
• Použite predlžovací kábel s dostatočným prierezom.
• Pri zlých podmienkách v sieti je možné, že v priebehu
zapínania stroja može dôjsť ku krátkemu zníženiu
napätia v sieti, ktoré môže znížiť výkon ďalších
spotrebičov (zníženie svetla žiarovek)..
Zabezpečenie siete (poistky)
2 800 W 16 A pomalé
Zapínač/vypínač
Nepoužívajte prístroj, na ktorom sa nedá spínač
ani zapnúť, ani vypnúť. Poškodené spínače musia
byť okamžite servisom opravené alebo vymenené
za nové.
Zapnutie
Stlačte zelený gombík I
Vypnutie
Stlačte červený gombík 0
Uvedenie do prevádzky Poistka proti opätovnému
rozbehu pri výpadku prúdu
Pri výpadku elektrickej energie sa prístroj automaticky
vypne (spínač nulového napätia). Pre znovuzapnutie
znovu stlačiť zelený gombík.
Ochrana motora
Motor je vybavený ističom a pri preťažení sa samo-
činne vypína.. Motor sa dá po fáze ochladenia (cca
5 min.) znovu zapnúť. Pre znovuzapnutie
1. stlačte gombík spätného prestavenia (ochrana
motora)
2. stlačte zelený gombík I
 Na odstránenie zablokovaných predmetov z násypky
použite upchávadlo alebo hák, prípadne prístroj
otvorte a vnútro vyčistite.
Vždy počkajte, kým sa drvič zastaví, skôr než
ho opäť zapnete
Záchytný kôš
Vstavaný záchytný kôš je vybavený uzamykacím
zariadením s bezpečnostným vypnutím stroja.
Pred pripevnením alebo vynímaním záchytného koša
vypnite stroj.
➱ Záchytný kôš je uzavretý a pevne spojený
so strojom.
➱ Záchytný kôš je odomknutý a je možné ho
vytiahnuť zo stroja. V tomto prípade sa nedá
stroj spustiť.
Ak sa stane, že v prípade prevádzky uvoľníte zámok
zachyteného koša, stroj sa automaticky vypne.
Práca so záhradným
drvičom
 Zaujmite také pracovné postavenie, aby ste sa na-
chádzali vedľa prístroja, alebo za prístrojom.
 Dlhší materiál, ktorý z prístroja vyčnieva, by sa
mohol pri vťahovaní nožmi vymrštiť! Dodržiavajte
bezpečnostnú vzdialenosť!
 Nesiahajte nikdy do plniaceho a vyhadzovacieho
otvoru.
 Nepribližujte sa tvárou alebo telom k plniacemu
otvoru.
 Ruky, iné časti tela a odevu nedávajte do plniaceho
lievika, vyhadzovacieho kanálu alebo do blízkosti
pohyblivých dielov.
 Pred uvedením stroja do činnosti preskúšajte
− či v lieviku plnenia nie sú zvyšky po drvení
− že záchytný kôš je uzamknutý v stroji
 Stroj nenahýbajte pri zapnutom motore.
 Pri vkladaní dbajte na to, aby sa nedostali žiadne ko-
vové časti, kamene, fľaše, alebo iné nespracovateľné
predmety do lievika plnenia.
SK
spätné prestavenie
(ochrana motora)
VYP ZAP

18 SK
Pred výmenou noža vytiahnite zástrčku zo zásuvky.
Pri práci na noži hrozí nebezpečenstvo zranenia
prstov a rúk. Používajte ochranné rukavice.
Varovanie! Nebezpečenstvo úrazu pohyblivými nebez-
pečnými časťami.
Otvorte prístroj - odskrutkujte skrutku (1)
a odklopte veko násypky (2).
Nožové ústrojenstvo pevne fixujte.
Zablokujte ústrojenstvo vsunutím blokovacieho
tŕňa (1) (viď obr. dole) do reznej dosky (viď. obr
dole).
Pomocou imbusového kľúča (2) demontujte nôž
(nože).
Nôž (nože) skontrolujte, očistite, prípadne otočte
alebo vymeňte a všetko namontujte opačným
spôsobom späť.
Výmena noža
2
2
1
1
Skrutka
 Ak sa dostanú cudzie predmety do lievika plnenia,
alebo prístroj začne vydávať nezvyčajné zvuky, alebo
začne vibrovať, prístroj okamžite vypnúť a nechať ho
zastaviť.
Pred reštartovaním zariadenia odpojte napájací kábel
a uskutočnite nasledujúce kroky:
− kontrola poškodenia
− vymeňte alebo opravte poškodené diely
− skontrolujte prístroj a pevne dotiahnite povolené diely
Prístroj nesmiete opravovať, ak na to nie ste
oprávnený (viď Bezpečnosť práce).
Čo smiem drviť?
Áno:
• Záhradný odpad ako konáre,odrezky, odkvitnuté kvety.
Nie:
• sklo, kovové časti, umelé hmoty, igelitové tašky,
kamene, textílie, korene so zemou, jedlá, zvyšky rýb
a mäsa.
Zvláštne upozornenia
pre drvenie:
 Najlepšie výsledky pri drvení dosiahnete, keď konáre,
prúty a ostatné drevo, budete spracovávať krátko
po ich odrezaní.
− Ak necháte tento materiál vyschnúť, stane sa veľmi
tvrdým, a max. uvádzaný priemer drveného materiálu
sa tak znižuje a dochádza k otupeniu britov nožov.

Pri silno spletených konároch odstráňte bočné výhonky.
 Práce s odpadom, ktorý obsahuje vodu a upchává
prístroj.
− tieto drviť striedavo s drevnatým materiálom, aby
sa predišlo upchatiu prístroja.
 Narezaný materiál by v okolí vyhadzovacieho kanálu
nemal tvoriť vysoké stohy, čo by malo za následok,
že drvený materiál spôsobí zapchatie vyhadzovacieho
kanálu. V tomto prípade by mohlo dôjsť k tomu, že
sa narezaný materiál vráti naspäť cez plniaci otvor
(spätný úder).
 Ak je prístroj zapchatý, vyčistite plniaci otvor a vy-
hadzovací kanál. Za týmto účelom najprv vypnite
motor a vytiahnite sieťový spínač.
 Dbajte na to, aby sa dodržal pre Váš prístroj predpí-
saný maximálny spracovateľný priemer konárov (viď
„Technické údaje“). V závislosti od druhu a surovosti
dreva sa môže maximálny priemer konára, ktorý je
potrebné spracovať, zmenšiť.
 Rezacie zariadenie vťahuje materiál na drvenie viac-
menej samostatne.
 Vyvarujte sa preťaženiu a blokovaniu motora príliš
hrubými konármi častejším povytiahnutím konára.
 Pri preťažení prístroja sa prístroj automaticky vypne
ističom motora
− zapnite drvič znovu po cca 5 minútach
− ak sa prístroj nedá zapnúť po tejto čakacej dobe,
pozrite sa pod bod „Možné poruchy“.

19
• Pred začiatkom akejkoľvek údržby
− vypnúť motor a vytiahnuť zástrčku zo zásuvky.
− Používajte pracovné ochranné rukavice, aby sa predi-
šlo zraneniu rúk a prstov.
Varovanie! Nebezpečenstvo úrazu pohyblivými nebez-
pečnými časťami.
Rezný nástroj sa po vypnutí nezastaví okamžite.
Než začnete s opravou alebo údržbou, počkajte,
kým sa všetky časti nezastavia. Dbajte na to, aby
ste po údržbe alebo oprave odstránili náradie a kľúč
na skrutky.
• Záhradný drvič nevyžaduje takmer žiadnu údržbu.
Pre udržanie jej hodnoty a dlhej životnosti dbajte
na nasledovné
− udržujte vetracie otvory v kryte motora voľné a čisté
− kontrolujte upevňovacie skrutky
(popr. ich dotiahnite)
− po sekaní očistiť prístroj z vnútra a z vonku. Pou-
žívajte na čistenie Vášho náradia len teplú vlhkú
handričku a jemnú kefku. Nikdy nepoužívajte čisti-
ace prostriedky a rozpúšťadlá. Mohli by ste náradiu
spôsobiť neodstrániteľné škody. Umelohmotné časti
môžu chemikálie rozleptať.
Údržba a čistenie
Náhradné diely
Možné poruchy
SK
Porucha Možná príčina Odstránenie
Po zapnutí sa motor
nerozbehne
chýba sieťové napätie skontrolovať poistky
kábel prípojky je poškodený nechať vykonať kontrolu (elektrikárom)
vrchný diel telesa nie je správne
uzatvorený (bezpečnostné vypnutie
zareagovalo)
vrchný diel telesa správne uzavrieť a zaskrutko-
vať, eventuálne odstrániť nečistoty
záchytný box je odomknutý
(bezpečnostné vypínanie je
vypnuté)
uzamknite záchytný box
motor vrčí, ale sa
nerozbehne
rezacie zariadenie je blokované prístroj vypnúť, vytiahnuť zástrčku zo zásuvky
a prístroj vo vnútri vyčistiť.
kondenzátor je poškodený prístroj zaslať na opravu výrobcovi, popr. ním
menovanej firme
znížený rezací výkon nôž je tupý výmena noža
prístroj beží, zablokuje
sa ale pri najmenšom
zaťažení a vypne sa
ističom motora
Kábel prípojky je príliš dlhý, alebo
má príliš malý prierez. Zástrčka sa
nachádza príliš ďaleko od hlavnej
prípojky a príliš malý prierez prípoj-
ného vedenia.
Predlžovací kábel najmenej s prierezom 1,5 mm²,
maximálne 25 m dlhý. Pri dlhšom kábli prierez
najmenej 2,5 mm².
(napr. H07RN-F)
− drvič nečistiť pod tečúcou vodou alebo pod tlako-
vým čistiacim prístrojom.
− Namastiť nastriekaním kovové plochy drviča po ka-
ždom použití biologicky odbúrateľným olejom, ako
ochranou proti korózii.
Náhradné diely a servis zaisťuje predajca v servisných
strediskách Mountfield.

20
Technické údaje
ES Vyhlásenie o zhode
Záruka
Prosíme, prečítajte a rešpektujte priložené záručné prehlásenie a jeho podmienky.
Adresu servisu nájdete na: www.mountfield.sk
podľa smernice EÚ: 2006/42/ES
Tu a týmto vyhlasujeme my
Mountfield a.s.
Mirošovická 697
251 64 Mnichovice
na vlastnú zodpovednosť, že výrobok
Drvič záhradného odpadu
PATRIOT PC 2500
PATRIOT PC 2800
Sériové číslo: 000001 - 999999
zodpovedá daným požiadavkám ES smerníc a ustanove-
niam nasledujúcich smerníc:
2014/30/EU, 2011/65/EU a 2000/14/ES
Nasledujúce harmonizované normy boli použité:
EN 60335-1:2012/A11:2014;
EN 50434:2014; EN 62233:2008;
EN 55014-1:2006/A2:2011; EN 55014-2:1997/A2:2008
EN 61000-3-2:2014; EN 61000-3-11:2000
IEC 62321-4
Hodnoty zhody sa riadia podľa: 2000/14/EU – Príloha V
2500 W 2800 W
Nameraná hladina
akustického výkonu L
WA
106,8 dB (A) 102,5 dB (A)
Zaručená hladina
akustického výkonu L
WA
109 dB (A) 105 dB (A)
Archív technickej dokumentácie:
Mountfield a.s., Technický odbor, B. Trávníček,
Všechromy 56,
CZ-251 63 Strančice
Mnichovice, 19. 11. 2018 Jana Moravová
generálna riaditeľka
Mountfield a.s.
SK
PATRIOT PC 2500 PATRIOT PC 2800
Rok výroby pozriťe poslednú stránku
Motor motor na striedavý prúd 230 V , 50 Hz, 2800 min-1, s automatic-
kou motorovou brzdou
Výkon motora P1 S6 - 40 %
Neprerušovaná periodická prevádzka po dobu 10 min.:
4 min. trvalá plná záťaž
6 min. voľnobeh alebo nízka záťaž
2500 W 2800 W
Výkon motora P1 S1 2000 W 2300 W
Spínač/vypínač istič motora, elektrické bezpečnostné vypnutie, akčný člen
nulového napätia
Hmotnosť 23,0 kg 25,0 kg
Hladina akustického tlaku LPA
(meraná podľa smernice
2000/14/ES)
96,6 dB (A)
K = 3 dB (A)
93,7 dB (A)
K = 3 dB (A)
Nameraná hladina akustického výkonu LWA
(meraná podľa smernice 2000/14/ES)
106,8 dB (A) 102,5 dB (A)
Zaručená hladina akustického výkonu LWA
(meraná podľa smernice 2000/14/ES) 109 dB (A) 105 dB (A)
max. spracovateľný priemer konárov
(platí iba pre čerstvé odrezky) ∅ max. 40 mm ∅ max. 45 mm
Izolačná trieda I
Druh ochrany IP 24
Zabezpečenie siete 16 A pomalé
