MD2619 INSTALLATION INSTRUCTION
(C1)
42"~75" Max:600x400mm/24x16"
Min:200x100mm/8x4"
Für die Installationsanweisungen auf Deutsch, siehe Seite 12~13.
Pour l'instruction en Français, veuillez vous reporter à la page 14~15.
Para las instrucciones de la instalación en Español, favor vea la página 16~17.
Per le Istruzioni in Italiano, vedi pagina 18~19.
TV
1 2
x1

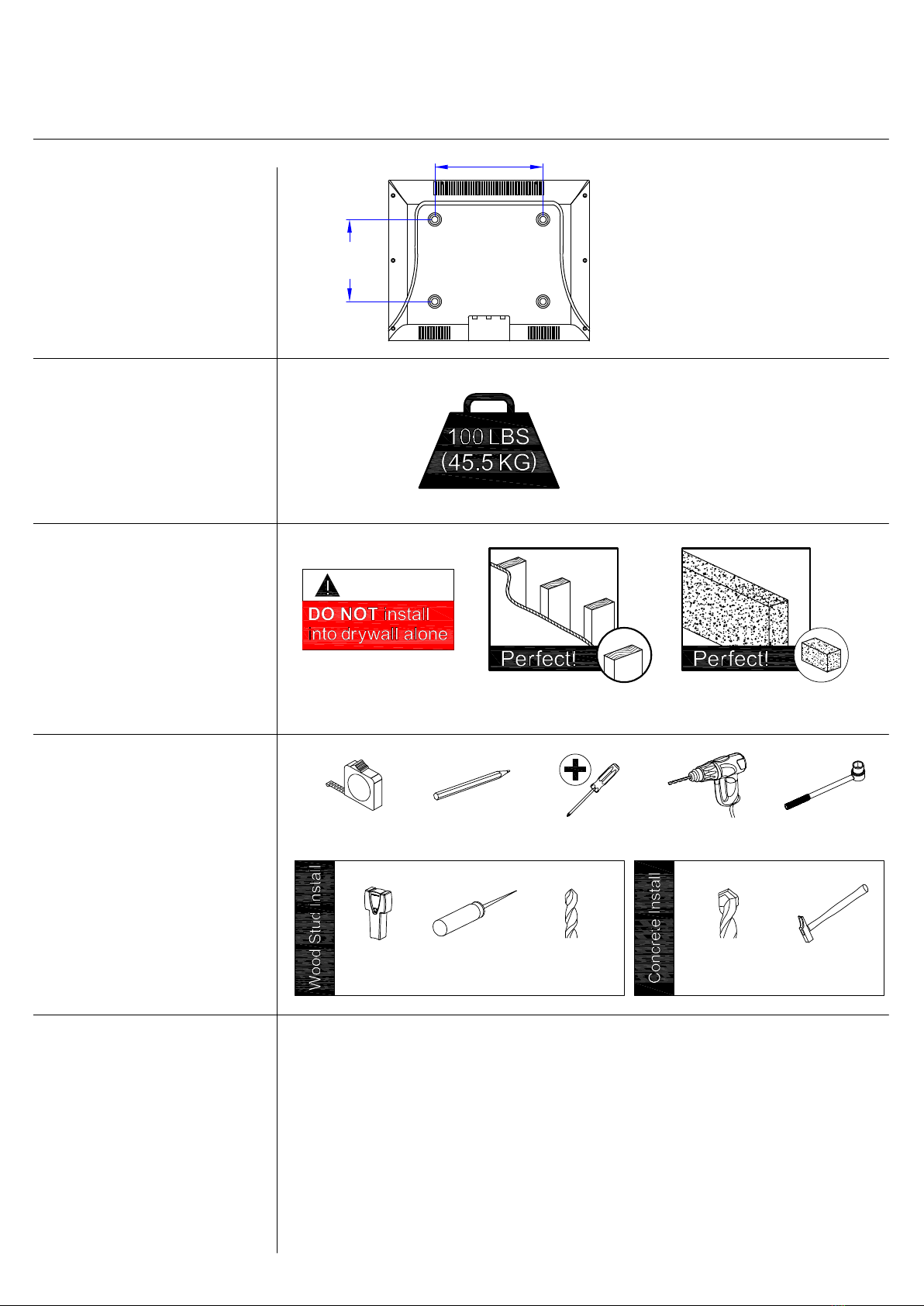

Before getting started, let’s make sure this mount is perfect for you!
1 Is your TV VESA
equal to/greater than
200x100mm/8x4"
and equal to/less than
600x400mm/24x16"?
2 Does your TV
(including accessories)
weigh less than
100 LBS (45.5 KG)?
4 Installation Tools
(Not Included)
Yes --- Perfect!
No --- This mount is NOT compatible.
MAX:600mm/24"
MAX:
400mm/16"
Yes --- Perfect!
No --- This mount is NOT compatible.
Band Tape
2M2M
5 Safety Caution
Please read this instruction carefully before installation.
● This product is designed for use in wood stud and solid concrete wall.
- DO NOT install into drywall alone.
●The wall must be capable of supporting five times the weight of the TV and mount
combined.
● Do not apply this product to any purpose not indicated by Mounting Dream.
● Incorrect installation may result in product damage or body injury. Mounting Dream shall
bear no responsibility for any damage or injury resulted from incorrect installation,
incorrect assembly or misuse.
Pencil Screwdriver Electrodrill Socket Wrench
1/2"(13mm)
1
3 What is your wall
made of?
Stud Finder Awl 7/32"(5.5mm)
Wood Drill Bit
3/8"(10mm)
Masonry Drill Bit Hammer
CAUTION:
Drywall with
wood studs?
Solid concrete
wall?

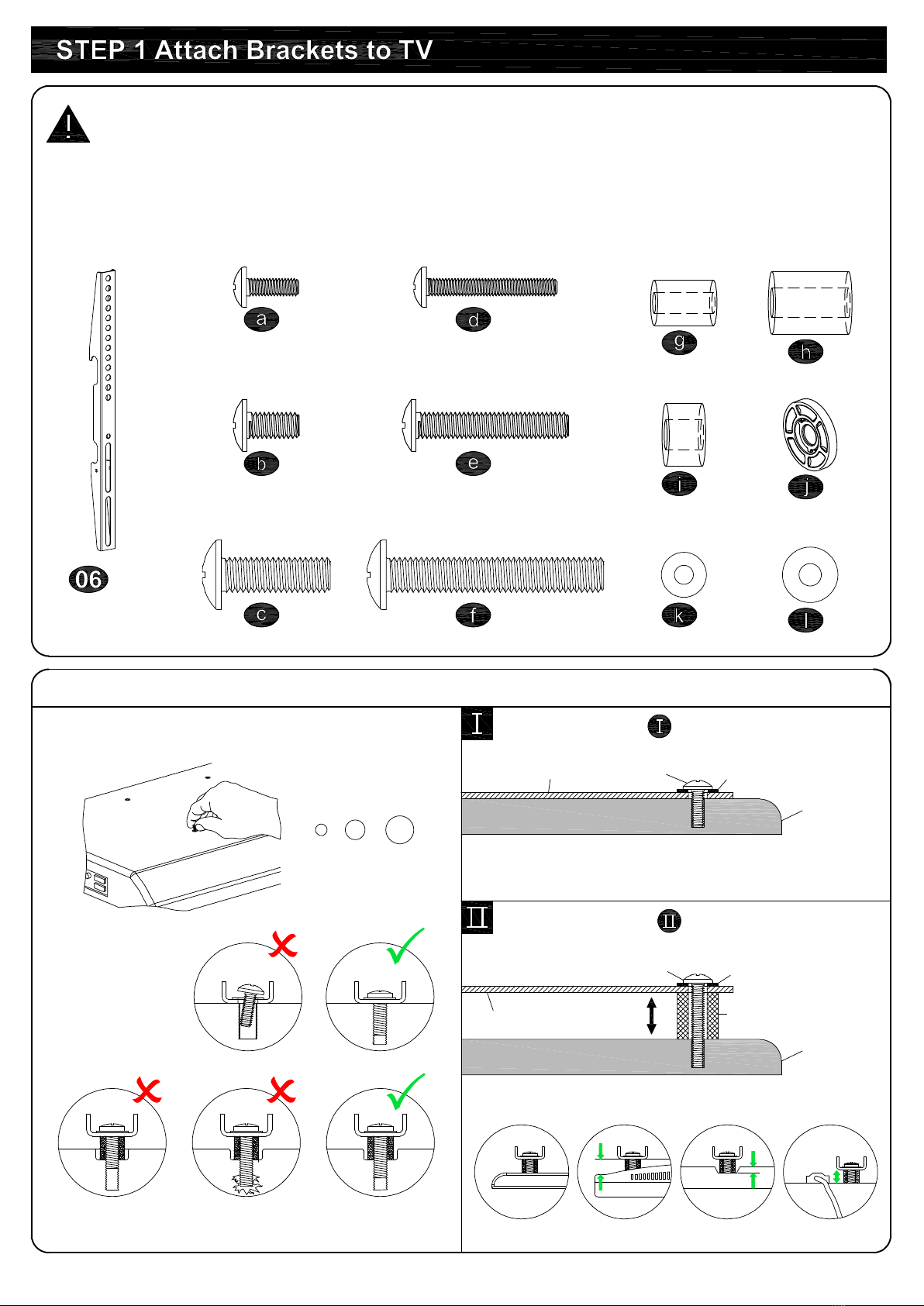

Parts and Hardware
WARNING:This product contains small items that could be a choking hazard if
swallowed. Before starting assembly, verify all parts are included and undamaged.
NOTE: Not all hardware included will be used.
TV Brackets
x2
M8
M6
M4
1-1 Select TV Screws
TV back
Bracket Washer
Bracket
Long Screw
Spacer
No, go to PAGE 3 for detailed combination.
Yes, go to PAGE 3 for detailed combination.
TV back
2
1-2 Need Spacer?
Short Screw
Washer
M4x12mm
M6x12mm
M8x25mm
M4x30mm
M6x35mm
M8x45mm
M6x17mm M8x22mm
M4 M6
10mm 2.5mm
Washers
Spacers
TV Screws
x4 x4
x4 x4
x4 x4
x4
x4 x4
x4 x8
x4

3
Tips: If you need to combine M6(e) or M8(c/f) screw with 2.5mm spacer(j), you have to
remove the inner circle.

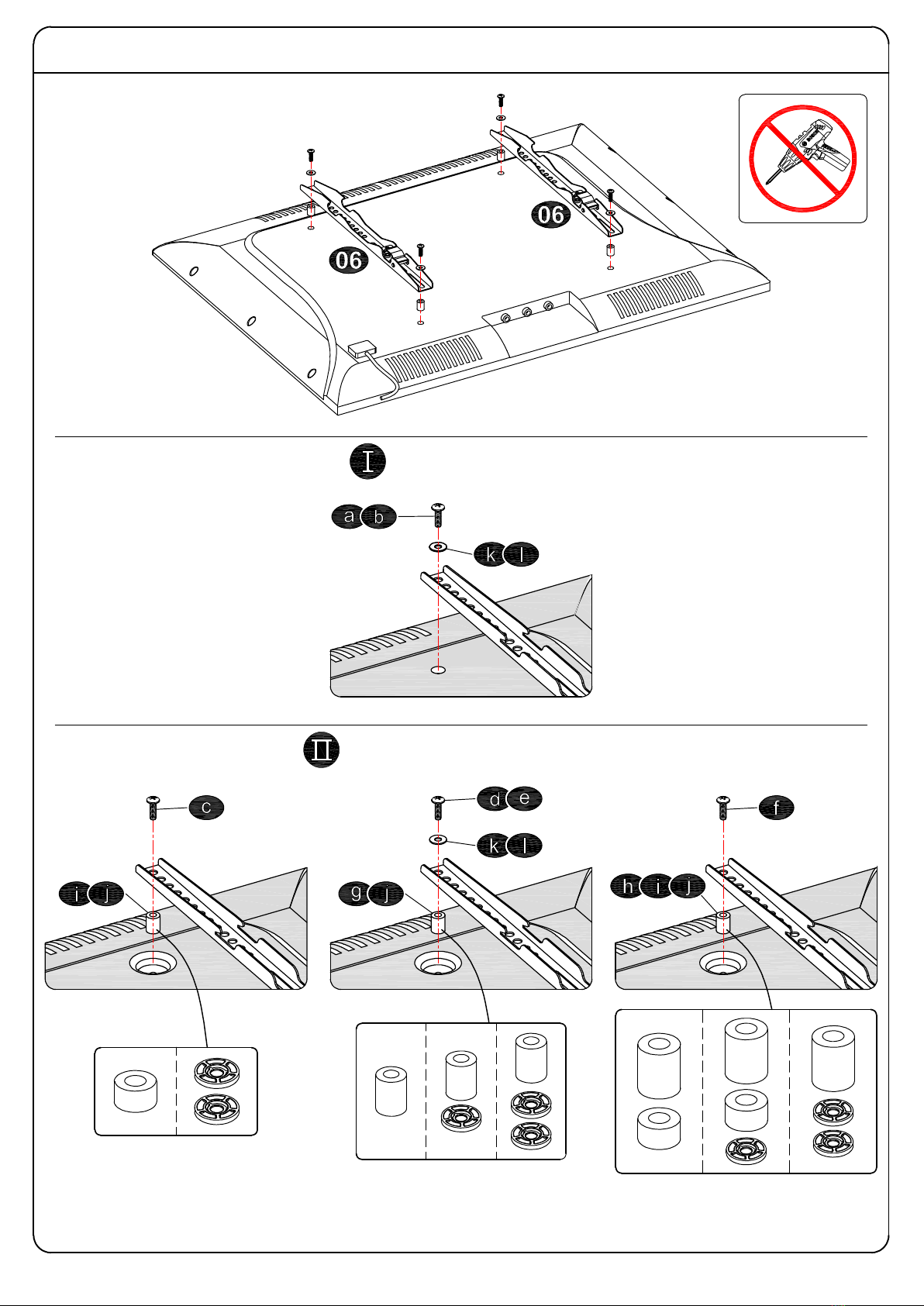

1-3 Attach the TV Brackets
Screw and washer
Spacer(s), screw and washer
No!

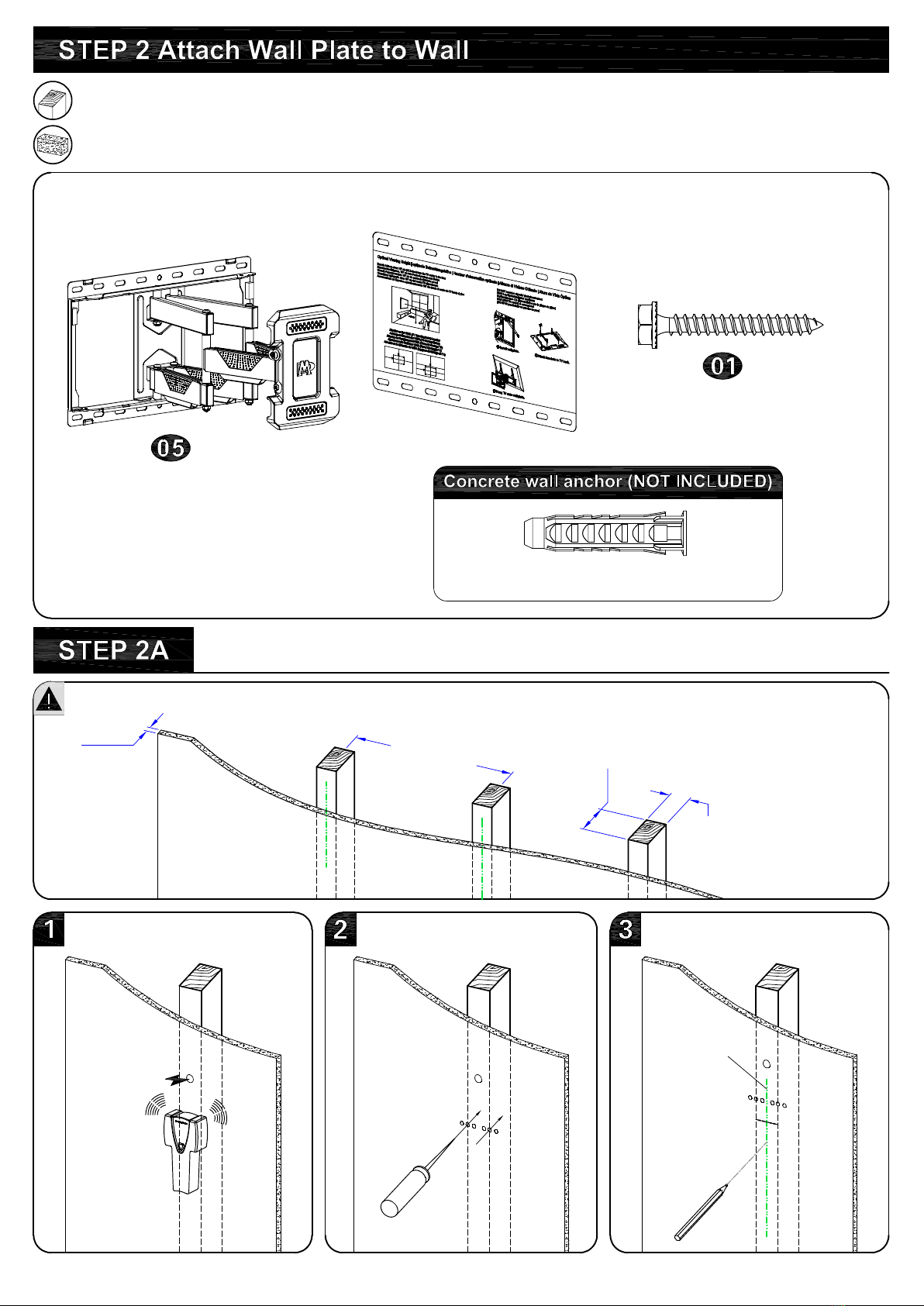

For wood stud installation, follow STEP 2A
For concrete installation, follow STEP 2B on PAGE 6
<16mm
(5/8") Max.
16"(406mm)
Min. Wood Stud Size:
nominal 2"(51mm)
actual 1 1/2"(38mm)
Min. Wood Stud Size:
nominal 4"(102mm)
actual 3 1/2"(89mm)
Parts and Hardware
Lag Bolt M8x60mm

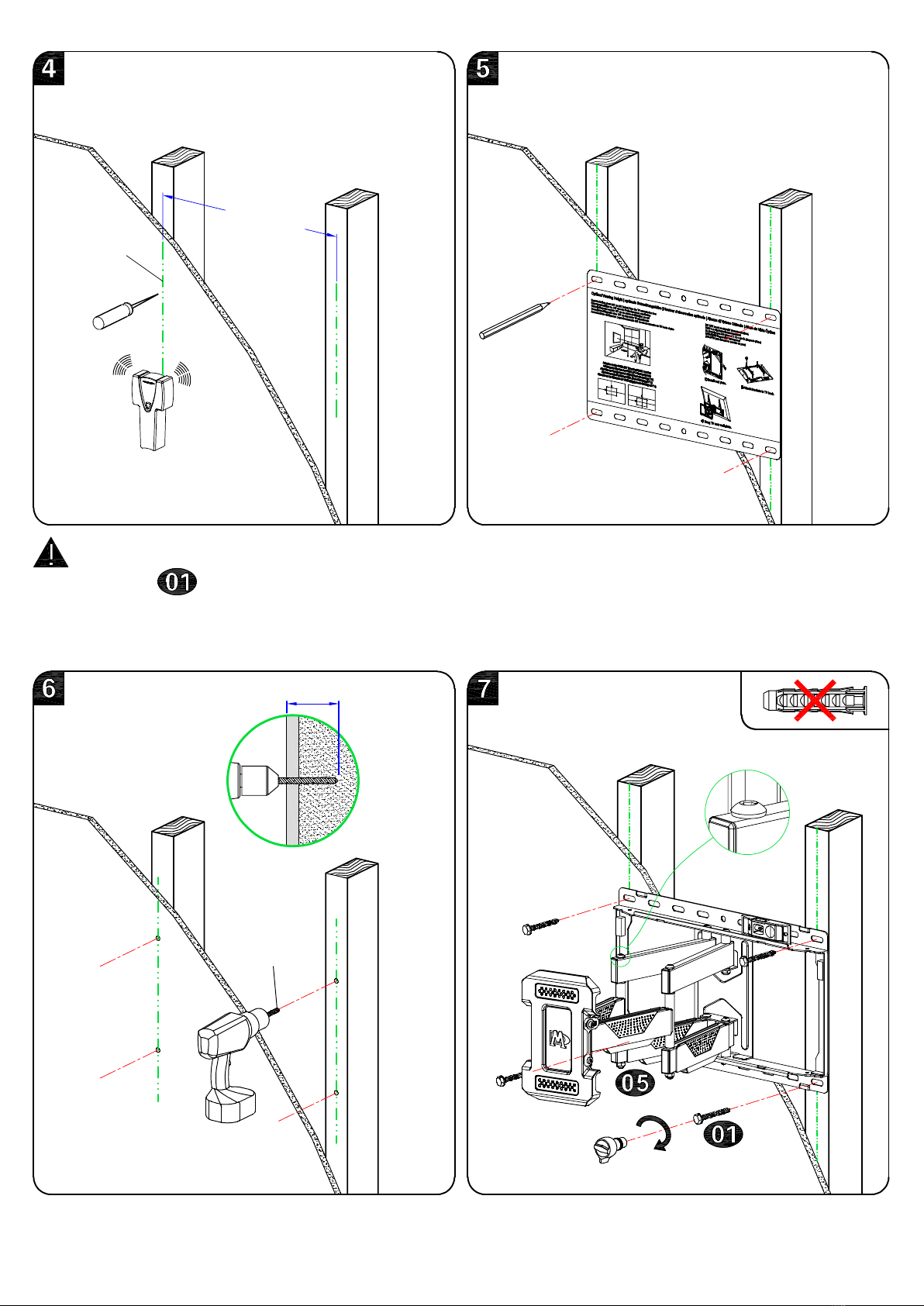

Wood Stud Installation
O
Mounting
Template
4
Centre line
x4
Wall Plate Unit
x1
Concrete Wall Anchor
4pcs

16"(406mm)
7/32"
(5.5mm)
2.5"(64mm)
Go to Step 3 on PAGE 7.
5
Centre line
Again, find another wood stud
CAUTION: To avoid potential personal injury or property damage:
All 4 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate
assembly. Ensure the wall plate assembly is securely fastened to the wall before continuing on to
the next step.
To prevent the TV falling down, the Bolt Head Must Keep UP at this step!!
Bolt Head UP!
Level
Mounting
Template

Solid Concrete Wall Installation
6
2.5"
(64mm)
3/8"
(10mm)
Concrete Wall
Anchor
DANGER
Min.
8"(203mm)
CAUTION: To avoid potential personal injury or property damage:
All 4 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate
assembly. Ensure the wall plate assembly is securely fastened to the wall before continuing on to
the next step.
To prevent the TV falling down, the Bolt Head Must Keep UP at this step!!
Level
Bolt Head UP!
Mounting
Template

7
Parts and Hardware
Extension Arm
x2
Extension Arm
x2
M6x16mm Bolt
x2

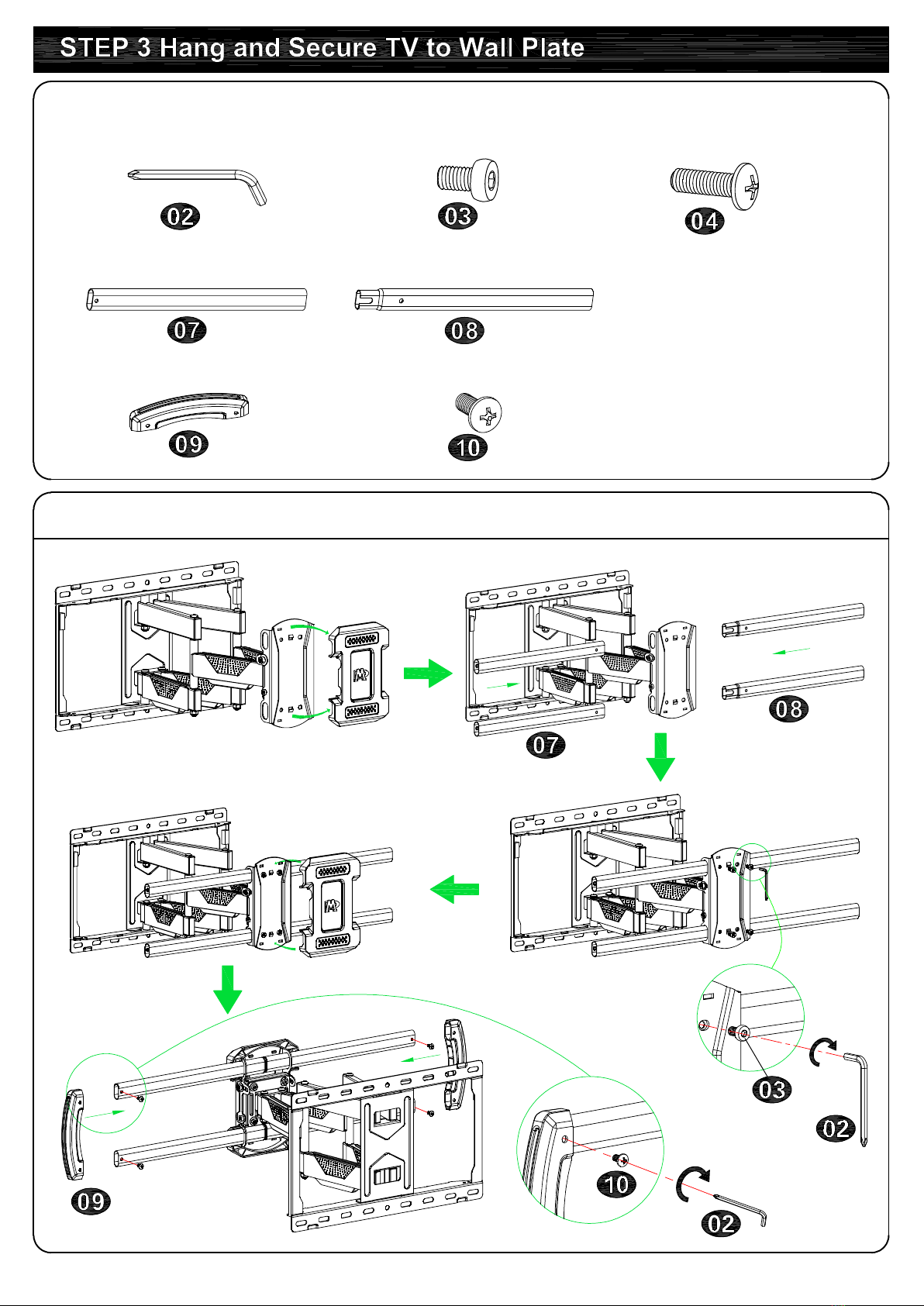

3-1 Extension Arms Assembly
Supporting Bar
x2
M5x12mm Bolt
x4
Allen Key
x1
M6x12mm Bolt
x4

8

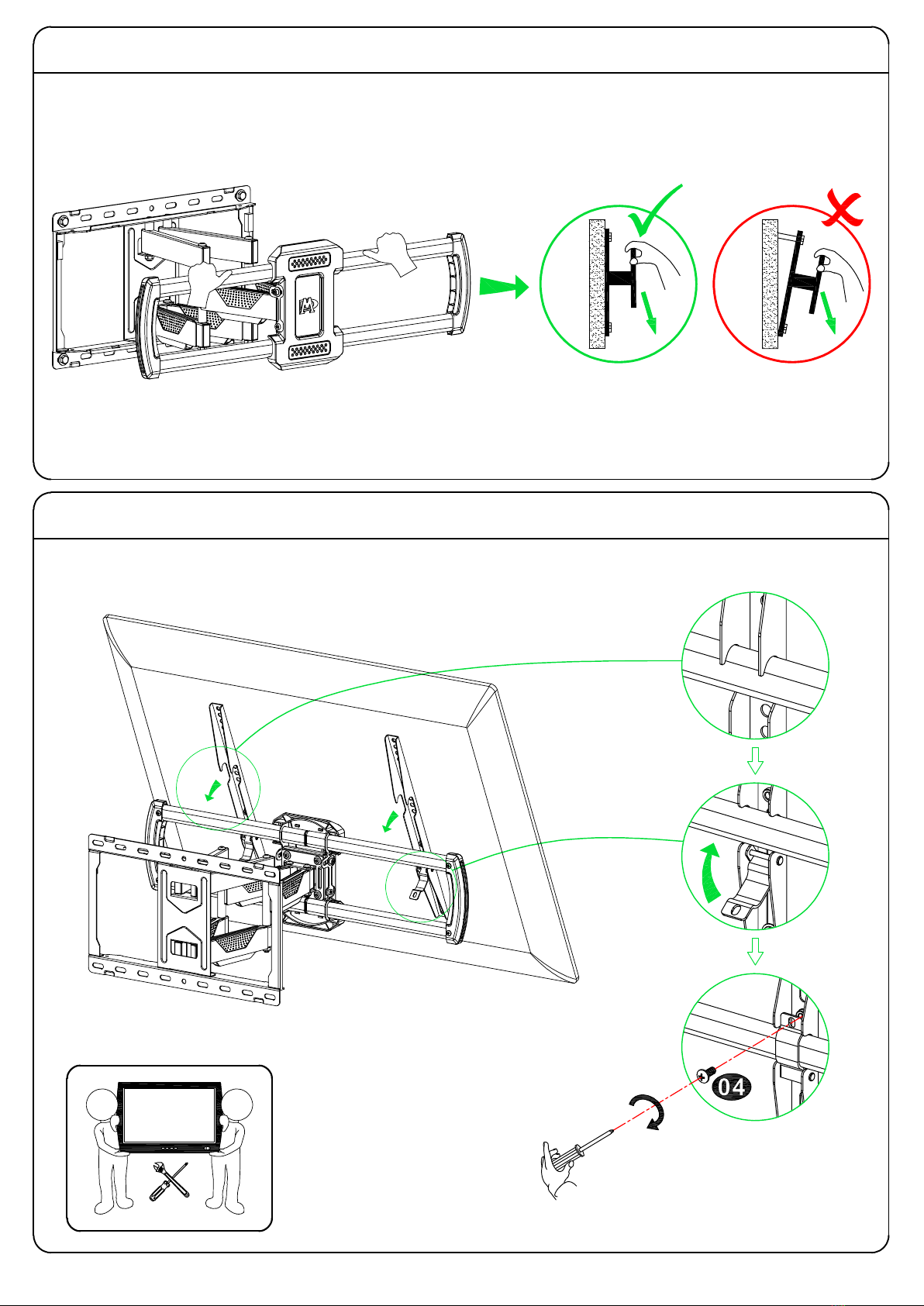

3-3 Hang and Secure TV to Wall Plate
TV
1 2
100 LBS (45.5 KG)
Before hanging TV, please conduct "wall plate installation integrity test" first.
3-2 Wall Plate Installation Integrity Test

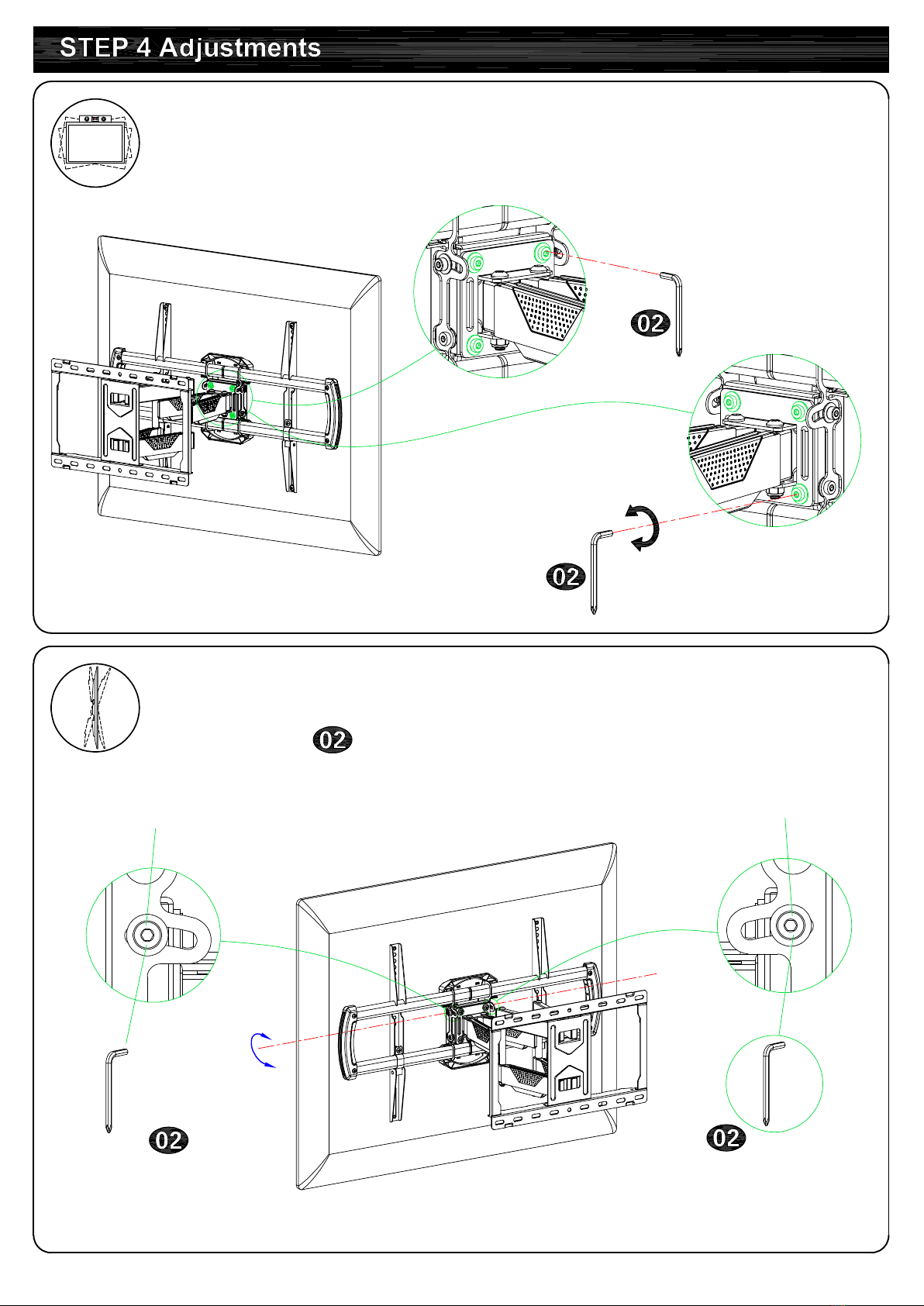

4-1 TV leveling adjustment (±4°):
Loosen 4 leveling bolts on the rear of TV plate by maximum 2
turns, adjust to level, and retighten to secure.
9
4-2 Tilting angle adjustment (+5°/-15°)：
Pull TV to your desired angle then fasten 2 tilting bolts
with Allen key
Tilting bolts Tilting bolts
-15°
+5°
Loosen
Tighten

10
Allen key storage: For easy adjustment, you might put the Allen key on
the wall plate as illustration.

1
1
MAX:600mm
MIN:200mm
435mm
730mm
172.5mm
422mm 64mm
MAX:400mm
MIN:100mm
420mm
267mm
+45°/-45°
+5°
-15°

Vor der Installation bestätigen Sie bitte zuerst, ob diese Halterung für Ihr Fernsehapparat geeignet ist!
1 Ist der Abstand der
Montagelöcher von Ihrem
Fernsehapparat zwischen
200x100mm/8x4" und
600x400mm/24x16"?
2 Wiegt Ihr
Fernsehapparat (inkl.
Zubehör) weniger als
45,5 KG (100 LBS)?
4 Werkzeuge für
Installation
(Nicht enthalten)
Ja - Perfekt!
Nein - Diese Halterung ist nicht geeignet!
MAX:600mm/24"
MAX:
400mm/16"
Ja - Perfekt!
Nein - Diese Halterung ist nicht geeignet!
Vorsicht:
Gipskartonwand
mit Holzbalken?
Bandmaß
2M2M
5 Sicherheitshinweise
Bitte lesen Sie die Anweisungen sorgfältig vor der Installation durch.
● Dieses Produkt ist für die Installation an Wänden mit Holzträgern und Massivbetonwand -
NICHT an einer reinen Gipskartonwand montieren.
● Die Wand muss das Fünffache des Gesamtgewichts des Fernsehapparats und der Halterung
tragen können.
● Verwenden Sie dieses Produkt nicht für einen anderen Zweck als speziell von Mounting
Dream angegeben.
● Unsachgemäße Montage dieses Produkts kann zu Verletzungen und zu den Beschädigungen
an Ihrem Gerät führen. Mounting Dream haftet nicht für Schäden oder Verletzungen, die durch
unsachgemäße Montage, unsachgemäßen Zusammenbau oder unsachgemäße Verwendung
verursacht wurden.
Bleistift Kreuzschlitzschraubendreher Elektrobohrer Steckschlüssel
(13mm, 1/2”)
Balkensucher Ahle 5,5mm (7/32”)
Bohreinsatz für Holz
10mm (3/8”)
Bohreinsatz für Stein Hammer
3 Woraus besteht
Ihre Wand?
NICHT an einer reinen
Gipskartonwand
anbringen.
Perfekt! Perfekt!
Massivbetonwand?
Montage von Holzbalkenwand Montage von Betonwand
1
2

Warnung: Dieses Produkt enthält kleine Teile, die beim Verschlucken zur Erstickungsgefahr führen
können. Bevor Sie mit der Installation beginnen, überprüfen Sie bitte, ob alle Zubehörteile und Ersatzteile
vollständig und unbeschädigt sind.
Hinweis: Es wird nicht das gesamte mitgelieferte Befestigungsmaterial verwendet.
Installationsanweisungen
Schritt 1 Befestigen Sie die Schienen am Fernseher Siehe Seite 2
Schritt 2 Befestigen Sie die Wandplatte an der Wand
Mitgelieferte Teile und Befestigungsmaterialien
Schritt 2A Die Montage von Holzbalkenwand Siehe Seite 4
Vorsicht: Verwenden Sie keinen Dübel, wenn Sie eine Wandplatte an einer Holzbalkenwand installieren!
Vorsicht: Alle vier Sechskant-Holzschrauben müssen festgezogen werden, um ein ungewolltes Verrutschen der Wandplatte
zu verhindern. Achten Sie darauf, dass die Wandplatte sicher an der Wand befestigt ist, bevor Sie mit dem nächsten Schritt anfangen.
Fahren Sie bitte nach diesem Schritt mit 3. Schritt auf der Seite 7 fort.
Um das Herunterfallen des Fernsehers zu verhindern, muss der Schraubenkopf in diesem Schritt nach oben zeigen!!
Schritt 2B Die Montage von Massivbetonwand Siehe Seite 6
Vorsicht: Alle vier Sechskant-Holzschrauben müssen festgezogen werden, um ein ungewolltes Verrutschen der Wandplatte
zu verhindern. Achten Sie darauf, dass die Wandplatte sicher an der Wand befestigt ist, bevor Sie mit dem nächsten Schritt anfangen.
Um das Herunterfallen des Fernsehers zu verhindern, muss der Schraubenkopf in diesem Schritt nach oben zeigen!!
Schritt 3 Hängen und befestigen Sie den Fernseher an der Wandplatte Siehe Seite 7
3-1 Montage der Verlängerungsarme
3-2 Eine Sicherheitsprüfung für die Montage der Wandplatte
Bevor Sie den Fernseher an die Wandplatte hängen, führen Sie bitte eine Sicherheitsprüfung für die Montage der Wandplatte aus.
3-3 Hängen und befestigen Sie den Fernseher an der Wandplatte
Vorsicht: Nachdem der Fernseher sicher an der Wandplatte aufgehängt wurde, verriegeln Sie die Sicherheitsschrauben mit
einem Schraubendreher, um sicherzustellen, dass keine Lockerheit auftritt.
* Aus Sicherheitsgründen wird dieser Schritt am besten von zwei Personen gemeinsam ausgeführt.
Schritt 4 Funktionseinstellung Siehe Seite 9-10
Mitgelieferte Teile und Befestigungsmaterialien
1-1 Wählen Sie Schrauben für den Fernseher aus
1-2 Abstandhalter?
Wenn nein, siehe Seite 3, Kombination .
Wenn ja, siehe Seite 3, Kombination .
1-3 Befestigen Sie die Fernseher-Schienen
Tipps: Wenn Sie die Schraube M6 (e) oder M8 (c / f) mit dem 2.5mm Abstandhalter (j) kombinieren müssen, müssen Sie den inneren
Ring entfernen.
1
3
4-1 Nivellierungseinstellung (+/-4°)
Verwenden Sie einen Inbusschlüssel und lösen Sie die vier hinter der TV-Platte eingebettete Nivellierschrauben (Nicht mehr als
zwei Umdrehungen) gegen den Uhrzeigersinn, stellen Sie die TV-Platte ein und ziehen Sie die Schrauben mit einem Schraubenschlüssel
im Uhrzeigersinn fest.
4-2 Neigungseinstellung (+5°/-15°)
Ziehen Sie das Fernsehgerät in den gewünschten Winkel und ziehen Sie dann 2 Neigungsschrauben mit dem Inbusschlüssel fest.
Inbusschlüssel-Aufbewahrung:
Zur einfachen Einstellung können Sie den Inbusschlüssel wie abgebildet auf die Wandplatte stecken.
Schritt 5 Kabelmanagement Siehe Seite 10
Produktabmessung Siehe Seite 11

Avant l'installation, veuillez assurer que ce support est adapté à votre téléviseur ou pas !
1 Est-ce que la distance
entre des trous de
montage de votre téléviseur
est plus de ou égale à
200x100mm/8x4" et
moins de ou égale à
600x400mm/24x16"?
2 Est-ce que votre
téléviseur et des autres
accessoires pèsent
totalement moins de
45,5 KG (100 LBS)?
4 Outils d'installation
(Pas inclus)
Oui - Parfait !
Non - Ce support ne vous convient pas !
MAX:600mm/24"
MAX:
400mm/16"
Oui - Parfait !
Non - Ce support ne vous convient pas !
Attention:
Cloison sèche avec
montant en bois ?
Mètres à ruban
2M2M
5 Consignes de
sécurité
Avant l'installation, veuillez attentivement lire ce mode d'emploi.
● Ce produit s'applique au montant en bois, au mur en béton plein - Ne l'installez pas à la
place où il n'y a que la plaque de plâtre.
● La force portante du mur doit atteindre au moins cinq fois du poids total de votre téléviseur
et du support.
● N'utilisez pas ce produit pour des autres objectifs non désignés par Mounting Dream.
● L'installation incorrecte causera le dommage matériel ou la blessure corporelle. Mounting
Dream n'assumera aucune responsabilité pour le dommage et la blessure causés par
l'installation incorrecte ou l'utilisation inadéquate.
Crayon Tournevis Cruciforme Perforateur Clé à cliquet
(13mm, 1/2” )
Détecteur de
montant en bois Alêne 5,5mm (7/32”) Foret à bois
10mm (3/8”)
Foret de maçonnerie Marteau
3 De quels genres
matériaux le mur est fait ?
Ne l'installez PAS à la
place où il n'y a que la
plaque de plâtre.
Parfait ! Parfait !
Mur en béton plein ?
Installation du montant en bois Installation du mur en béton
1
4

AVERTISSEMENT : Ce produit contient des petites pièces, en cas d'ingestion, des risques de suffocation
y arrivera. Avant l'installation, veuillez vérifier que tous les accessoires et toutes les pièces sont complets et non
défectueux.
ATTENTION : Les pièces fournies ne seront pas toutes utilisées durant l'installation.
Instruction d'installation
Étape 1 Installer des barres verticales sur votre téléviseur Voir à la page 2
Pièces et accessoires
1-1 Choisir des vis de téléviseur
1-2 Entretoises sont nécessaires ?
Étape 2 Installer la plaque murale au mur
Pièces et accessoires
Étape 2A Installation du montant en bois Voir à la page 4
Attention : Quand vous installez la plaque murale au mur avec le poteau de bois, n'utilisez pas les chevilles!
Attention : Tous les quatre boulons tire-fond doivent être fermement serrés pour éviter le mouvement non souhaité de la
plaque murale. Veuillez vérifier que la plaque murale est fixée sur le mur avant de passer à l'étape suivante. Après avoir fini cette étape,
allez directement à la page 7 et continuez l'étape 3.
Pour éviter que le téléviseur ne tombe, la tête du boulon doit faire face vers le haut !!
Étape 2B Installation du mur en béton plein Voir à la page 6
Attention : Tous les quatre boulons tire-fond doivent être fermement serrés pour éviter le mouvement non souhaité de la
plaque murale. Veuillez vérifier que la plaque murale est fixée sur le mur avant de passer à l'étape suivante.
Pour éviter que le téléviseur ne tombe, la tête du boulon doit faire face vers le haut !!
Étape 3 Suspendre et fixer votre téléviseur sur la plaque murale Voir à la page 7
Pièces et accessoires
3-1 Assembler des bras d'extension
3-2 Test de la fiabilité de l'installation de la plaque murale
Avant de suspendre votre téléviseur sur la plaque murale, veuillez tester la fiabilité de l'installation de la plaque murale.
3-3 Suspendre et fixer votre téléviseur sur la plaque murale
Attention : Après avoir suspendu votre téléviseur sur la plaque murale, veuillez bien serrer les vis de sécurité au tournevis
cruciforme pour assurer qu'elles sont fixes.
* Compte tenu de la sécurité, deux personnes sont nécessaires pour l'installation.
Étape 4 Ajustement de fonction Voir à la page 9-10
Non, voir à la page 3, combinaison .
Oui, voir à la page 3, combinaison .
1-3 Assembler des barres verticales
Remarque : Quand vous choisissez la vis M6(e) / M8(c / f ) et l'entretoise (j) de 2,
5mm est nécessaire, veuillez enlever la cercle interne.
1
5
Étape 5 Gestion des câbles Voir à la page 10
4-1 L'ajustement du niveau (+/-4°)
Desserrer à la clé hexagonale les quatre vis de niveau à l'arrière de la plaque TV (pas plus de deux tours), ajuster le niveau et puis
serrer les vis.
4-2 L'ajustement de l'angle d'inclinaison (+5°/-15°)
Desserrer à la clé hexagonale les deux vis d'inclinaison, ajuster votre téléviseur à l'angle souhaitée et puis serrerles vis.
Pour un réglage facile, vous pouvez placer la clé Allen sur la plaque murale comme illustration.
Dimensions de produit Voir à la page 11

Antes de comenzar a instalar este soporte mural para tv , favor confirme si es el adecuado para su televisor!
1 Los orificios posteriores
de su televisor tienen una
distancia mayor o igual a
200x100mm/8x4" y
menor o igual a
600x400mm/24x16"?
2 El peso de su televisor
y los demás accesorios
en total es menor a\
45,5 KG (100 LBS)?
4 Herramientas
necesarias para su
instalación
(No incluido)
Si - Es el adecuado!
No - Este soporte no es el adecuado!
MAX:600mm/24"
MAX:
400mm/16"
Si - Es el adecuado!
No - Este soporte no es el adecuado!
Atención:
Instalar en paredes
con pilares de madera?
Cinta Métrica
2M2M
5 Advertencias de
seguridad
Antes de la instalación favor de leer en detalle el manual de instrucciones.
● Este producto es apto para paredes con pilares de madera, y muro de hormigón sólido - No
instalar en paredes de solo yeso.
● La capacidad de soporte de la pared debe ser cinco veces más que el peso total del televisor
y el soporte.
● Favor NO utilizar el producto de Mounting Dream para otros usos no asignados.
● La instalación incorrecta puede producir daños al producto o lesiones al usuario. Cualquier
pérdida o daño debido por la mala instalación o uso indebido, Mounting Dream no asume
ninguna responsabilidad.
Lápiz Destornillador de Cruz Taladro Eléctrico Juego de llaves
(13mm, 1/2” )
Detector de
Madera Punzón 5,5mm (7/32”)
Broca para Madera
10mm (3/8”)
Broca de Impacto Martillo
3 La pared de que
material esta construida?
En paredes de yeso o
derivados no se debe
instalar. Perfecto ! Perfecto !
Instalar en paredes de
hormigón sólido ?
Instalación en pared con pilares de madera Instalación en pared de hormigón
1
6

Advertencia: Este producto contiene piezas pequeñas, si por error se ingiere, puede provocar peligro de asfixia.
Antes de comenzar la instalación, favor compruebe que todos los accesorios y piezas de repuesto estén completas y sin
daño alguno.
Atención: No todas las piezas se utilizarán.
Instrucciones paso a paso de su instalación
Paso 1 Instalar las varillas del soportes al televisor Ver página 2
Accesorios y piezas
1-1 Elegir los tornillos para el televisor
1-2 Necesito espaciadores?
Paso 2 Instalar la placa mural
Accesorios y piezas
Paso 2A Instalación en pared con pilares de madera Ver página 4
Atención: Al momento de instalar el panel en la pared con pilares de madera, favor no usar los tacos/tarugos para la pared de
hormigón!
Atención: Los cuatro tornillos de cabeza hexagonal deben apretarse firmemente, para evitar que la placa mural en la pared
se mueva. Favor de asegurarse que quede firmemente estable en la pared para poder continuar con los siguientes pasos de la instalación.
Luego de terminar este paso favor continuar con el paso 3 en la página 7.
Para prevenir que el televisor se caiga, durante este paso, la cabeza del tornillo debe ir hacia arriba! !
Paso 2B Instalación en pared de hormigón sólido Ver página 6
Atención: Los cuatro tornillos de cabeza hexagonal deben apretarse firmemente, para evitar que la placa mural en la pared
se mueva. Favor de asegurarse que quede firmemente estable en la pared para poder continuar con los siguientes pasos de su instalación.
Para prevenir que el televisor se caiga, durante este paso, la cabeza del tornillo debe ir hacia arriba! !
Paso 3 Colgar y sujetar del televisor a la placa mural Ver página 7
Accesorios y piezas
3-1 Ensamblar los brazos de extensión
3-2 Prueba de confiabilidad a la instalación de la placa mural
Antes de colgar el televisor en la placa mural, favor realizar una prueba de confiabilidad a la instalación.
3-3 La colocación y sujeción del televisor a la placa mural
Atención: Después de colgar el televisor en el soporte mural, favor use el destornillador para apretar los tornillos de seguridad,
asegurando que no haya ningún afloje.
* Por razones de seguridad, para concluir este paso es mejor hacerlo en compañía de otra persona.
Paso 4 Funciones de regulación Ver página 9-10
No necesito, favor ver la combinación en la página 3.
Necesito, favor ver la combinación en la página 3.
1-3 Instalar las varillas del soporte
Tips: Si necesita espaciadores de 2,5mm (j) combinados con tornillos de M6(e) / M8(c / f ), favor retirar la argolla/anillo.
1
7
4-1 Regulación de nivel (+/-4°)
Use una llave hexagonal y afloje (máximo 2 vueltas) los 4 tornillos de nivelación que están detrás de la placa del televisor, regule el
nivel, y luego vuelva a apretar los tornillos.
4-2 Regulación del ángulo de inclinación (+5°/-15°)
Afloje los dos tornillos de inclinación con la llave hexagonal , luego ajuste su televisor al ángulo deseado,
y luego apriete los tornillos.
Para facilitar el ajuste, puede colocar la llave Allen en la placa de pared como se muestra en la ilustración.
Paso 5 Gestión de Cables Ver página 10
Dimensiones del producto Ver página 11

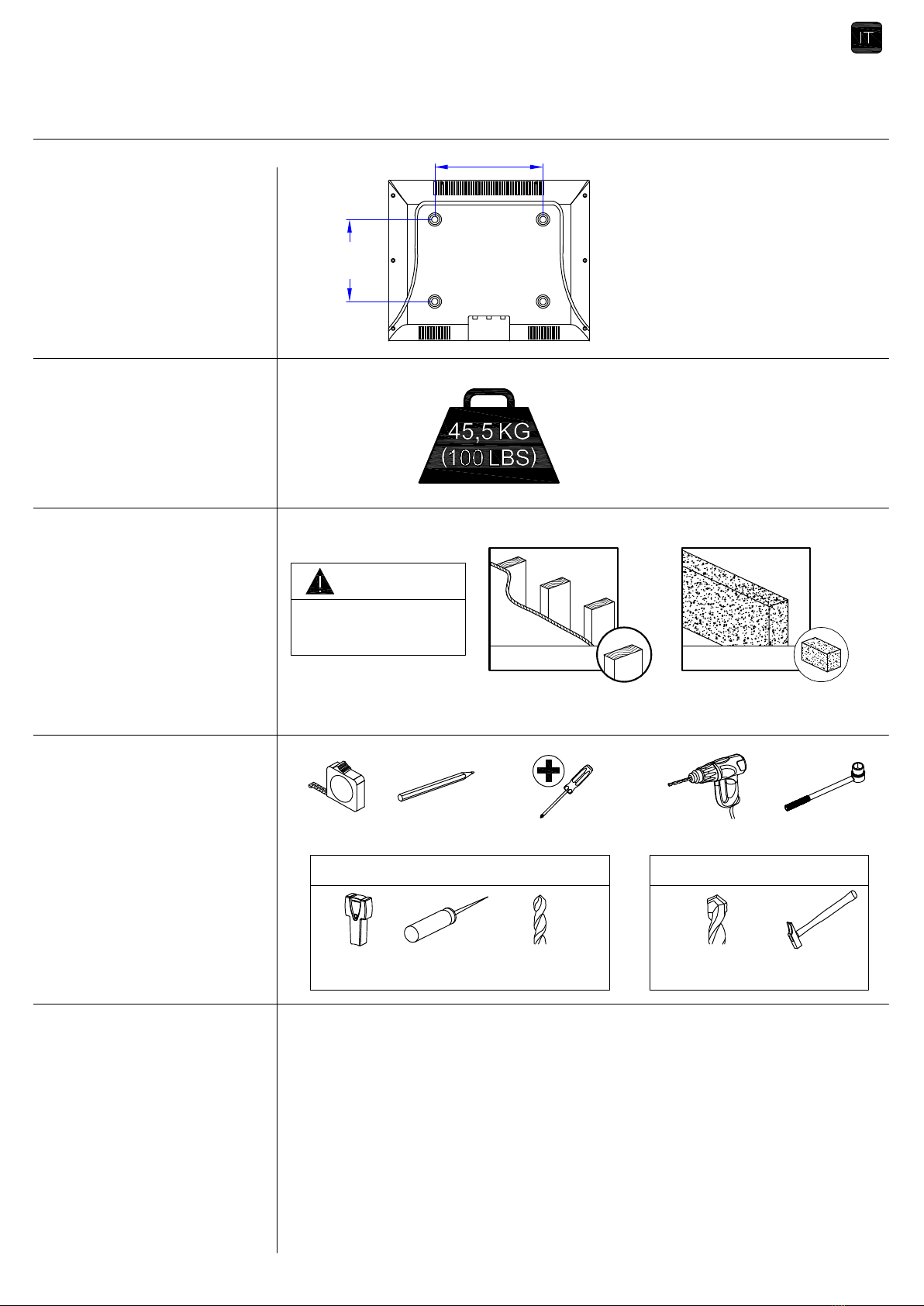

Prima di iniziare l'installazione, per prima cosa conferma se questo Supporto è ideale per la vostra TV!
1 La distanza dei fori di
installazione TV sono
superiore/uguale a
200x100mm/8x4" e
inferiore /uguale a
600x400mm/24x16"?
2 Il tuo televisore
(inclusi accessori) pesa
totalmente inferiore a
45,5 KG (100 LBS)?
4 Utensili per
installazione
(Non incluso)
Sì - Ideale!
No - Questo supporto non va!
MAX:600mm/24"
MAX:
400mm/16"
Sì - Ideale!
No - Questo supporto non va!
Cautela:
Muro secco con i
pilastri in legno?
Metro a nastro
2M2M
5 Cautele per
sicurezza
Leggi attentamente le istruzioni prima di installazione.
● Questo prodotto è progettato per pilastri in legno e muri in calcestruzzo solido - NON
installarlo in soli cartongessi.
● Il muro deve essere capace di portare almeno cinque volte il peso totale del televisore e del
supporto.
● Non applicare questo prodotto ad altri scopi non indicati da Mounting Dream.
● L'installazione errata potrebbe causare danni al prodotto o lesioni personali. Mounting
Dream non si assume alcuna responsabilità per danni o lesioni causate da installazione
impropria o uso improprio.
Matita Cacciavite a croce Trapano elettrico Chiave a tubo
13mm (1/2”)
Rivelatore di
pilastro in legno Punteruolo
5,5mm (7/32”)
Punta da
trapano per legno
10mm (3/8”)
Punta da trapano
a percussione
Martello
3 Di che materiale è
fatto il muro?
Non installarlo in un
posto solo in cartongesso.
Ideale! Ideale!
Muro in calcestruzzo
solido ?
Installazione di pilastri in legno Installazione sui muri di calcestruzzo
1
8

Avvertenza: Questo prodotto contiene piccoli articoli che potrebbe causare il pericolo di soffocamento se
ingoiati. Prima di iniziare l'installazione, controlla se tutti gli accessori e parti siano inclusi e non danneggiati.
Nota: Non verranno utilizzati tutte le parti incluse.
Istruzioni di installazione
Passo 1 Installa barre verticali al televisore Vedi pagina 2
Accessori e parti
1-1 Seleziona viti TV
1-2 Si ha bisogno di pilastri con guarnizione?
Passo 2 Installa la piastra a muro sul muro
Accessori e parti
Passo 2A Installazione sul muro con i pilastri in legno Vedi pagina 4
Cautela: Quando si installa la piastra a muro sul muro con pilastri in legno, non utilizzare i tasselli per il muro in
calcestruzzo!
Cautela: Le quattro viti per Legno a testa esagonale devono essere avvitate bene in modo da evitare
movimenti indesiderati della piastra a muro. Assicura che la piastra a muro sia ben fissate sul muro prima di eseguire il
prossimo passo. Dopo finire questo passo, va direttamente alla pagina 7 per il passo 3.
Per evitare che la TV cada, la testa del bullone deve essere rivolta verso l'alto!!
Passo 2B Installazione sul muro in calcestruzzo Vedi pagina 6
Cautela: Le quattro viti per Legno a testa esagonale devono essere avvitate bene in modo da evitare
movimenti indesiderati della piastra a muro. Assicura che la piastra a muro sia ben fissata sul muro prima di eseguire il
prossimo passo.
Per evitare che la TV cada, la testa del bullone deve essere rivolta verso l'alto!!
Passo 3 Appendi e fissa la TV alla piastra a muro Vedi pagina 7
1-1 Assemblaggio dei bracci di estensione
1-2 Test di affidabilità dell'installazione della piastra a muro
Prima di appendere la TV alla piastra a muro, esegui un test di affidabilità dell'installazione della piastra a muro.
1-3 Appendi e fissa la TV alla piastra a muro
Cautela: Dopo appendere la TV alla piastra a muro, avvita bene le viti di sicurezza con un cacciavite assicurando che non si
allenti.
* Per la sicurezza, è meglio eseguire questo passo da due persone.
Passo 4 Regolazioni di funzione Vedi pagina 9-10
No, vedi la combinazione nella pagina 3.
Sì, vedi la combinazione nella pagina 3.
1-3 Installazione di barre verticali
Suggerimento: se è necessario combinare il pilastro con guarnizione 2,5mm (j) con la vite M6(e) / M8(c / f ),
rimuovi l'anello interno.
1
9
4-1 Regolazione di livello (+/-4°)
Allenta (due cerchi al massimo) con la chiave a brugola interna le quattro viti di livellamento sul retro della piastra TV, le regola al
livello e le avvita nuovamente per fissarle.
4-2 Regolazione dell'angolo di inclinazione (+5°/-15°)
Allentare le due viti inclinabili con la chiave a brugola , regolare il televisore sull'angolazione desiderata, quindi serrare le viti.
Per una facile regolazione, è possibile posizionare la chiave a brugola sulla piastra a parete come da illustrazione.
Passo 5 Gestione dei Cavi Vedi pagina 10
Dimensioni del prodotto Vedi pagina 11
