MD2104-XL INSTALLATION INSTRUCTION
(C2)
Max:800x400mm/31.5x16"
Min:100x100mm/4x4"
Für die Installationsanweisungen auf Deutsch, siehe Seite 10~11.
Pour l'instruction en Français, veuillez vous reporter à la page 12~13.
Para las instrucciones de la instalación en Español, favor vea la página 14~15.

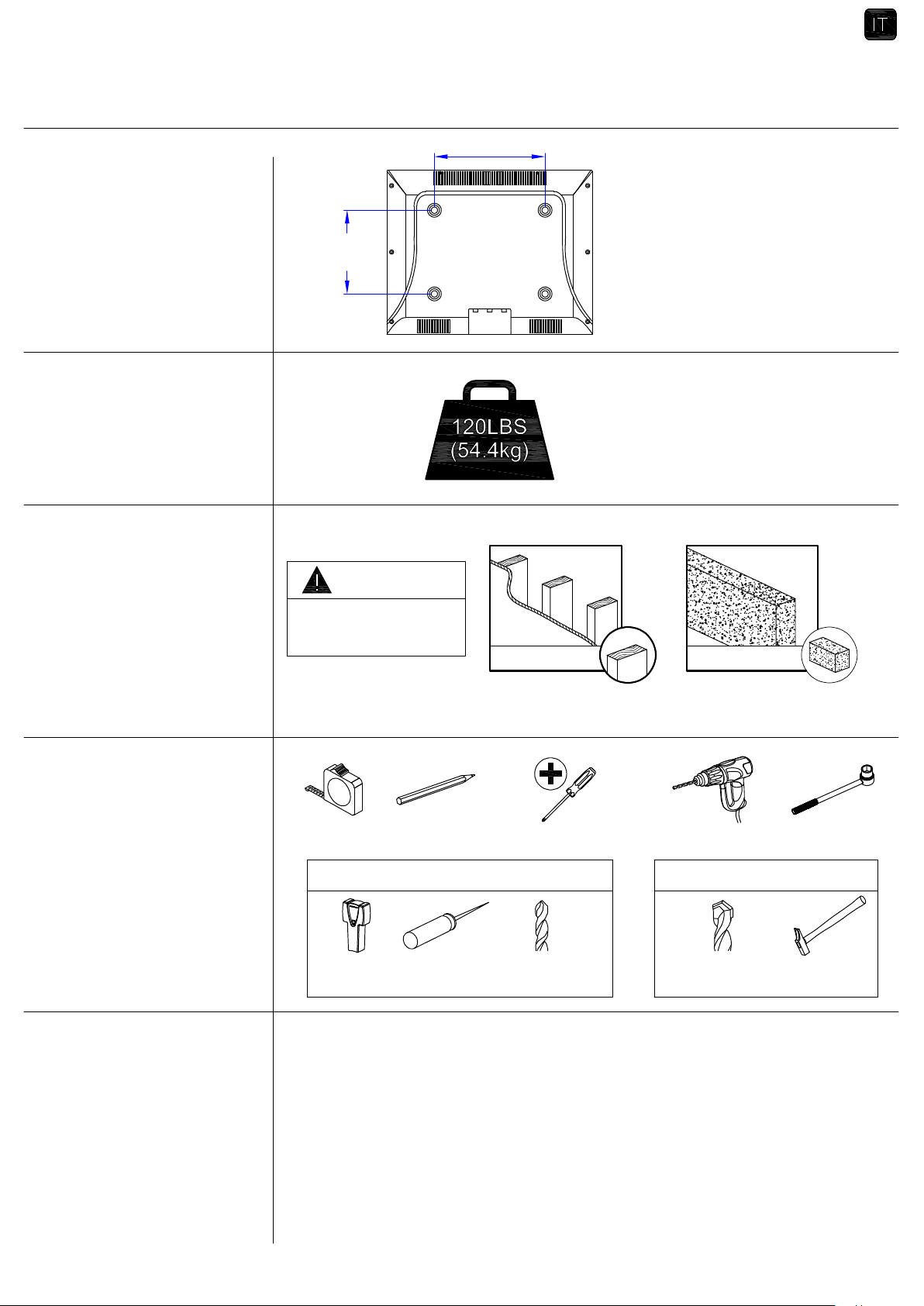

Per le Istruzioni in Italiano, vedi pagina 16~17.
x1
TV
1 2

Before getting started, let’s make sure this mount is perfect for you!
1 Is your TV VESA
equal to/greater than
100x100mm/4x4" and
equal to/less than
800x400mm/
31.5x16"?
2 Does your TV
(including accessories)
weigh less than
120 LBS (54.4 KG)?
4 Installation Tools
(Not Included)
Yes --- Perfect!
No --- This mount is NOT compatible.
MAX:800mm/31.5"
MAX:
400mm/16"
Yes --- Perfect!
No --- This mount is NOT compatible.
CAUTION:
Drywall with
wood studs?
Band Tape
2M2M
5 Safety Caution
Please read this instruction carefully before installation.
● This product is designed for use in wood stud and solid concrete wall.
- DO NOT install into drywall alone.
● The wall must be capable of supporting five times the weight of the TV and mount
combined.
● Do not apply this product to any purpose not indicated by Mounting Dream.
● Incorrect installation may result in product damage or body injury. Mounting Dream shall
bear no responsibility for any damage or injury resulted from incorrect installation,
incorrect assembly or misuse.
Solid concrete
wall?
Pencil Screwdriver Electrodrill Socket Wrench
1/2"(13mm)
Stud Finder Awl 7/32"(5.5mm)
Wood Drill Bit
3/8"(10mm)
Masonry Drill Bit Hammer
1
3 What is your wall
made of?

Parts and Hardware
Parts and Hardware
WARNING:This product contains small items that could be a choking hazard if
swallowed. Before starting assembly, verify all parts are included and undamaged.
NOTE: Not all hardware included will be used.
M6x12mm
M8x25mm
M6x35mm
M8x45mm
M6x17mm M8x22mm
M6
M8x10mm M8x2.5mm
Washers
SpacersTV Screws
x4
x4
x4
x4
x4 x4
x8
x4
x4
2
TV bracket
Wall plate
x1
Mounting
Template
x1 x1

M8
M6
1-1 Select TV Screws
TV back
Bracket Washer
Bracket
Long Screw
Spacer
No, go to PAGE 3 for detailed combination.
Yes, go to PAGE 3 for detailed combination.
TV back
1-2 Need Spacer?
Short Screw
Washer
3
1-3 Attach the TV Brackets
No!
NOTE: Choose proper washer or spacer that
fits your particular TV mounting holes.
Screw and washer
Spacer(s)screw and washer
Tips: If you need to combine M6(c) or M8(b/d) screw
with 2.5mm spacer(h), you have to remove the inner circle.

Lag Bolt M8x60mm
x6
For wood stud installation, follow STEP 2A
For concrete installation, follow STEP 2B on PAGE 9
<16mm
(5/8")
16"/24"/32"
(406/610/813mm)
Min. Wood Stud Size:
nominal 2"(51mm)
actual 1 1/2"(38mm)
Min. Wood Stud Size:
nominal 4"(102mm)
actual 3 1/2"(89mm)

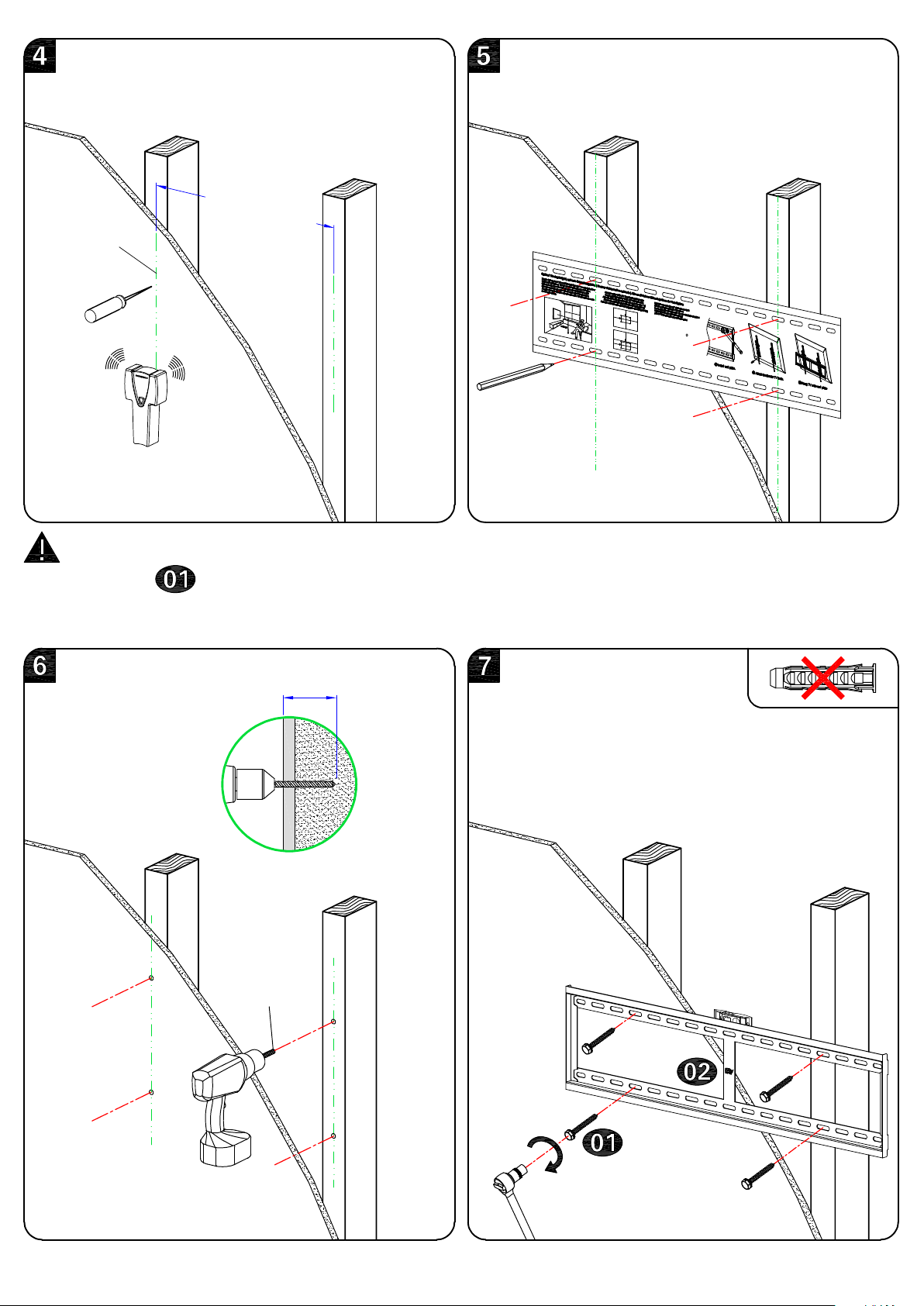

Wood Stud Installation
O
4
Centre line
Wall mounting and TV bracket assembly hardware

16"/24"/32"
(406/610/813mm)
7/32"
(5.5mm)
2.5"(65mm)
CAUTION: To avoid potential personal injury or property damage:
All 4 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate
assembly. Ensure the wall plate assembly is securely fastened to the wall before continuing on
to the next step.
Go to Step 3 on PAGE 6.
5
Centre line
Again, find another wood stud
Mounting
Template
For 32" wood stud spacing installation, please
use 6 lag bolts on 3 wood studs ( 2 lag bolts
for each stud ).

120 LBS (54.4 KG)
Before hanging TV, please conduct "wall plate installation integrity test" first.
6
Pull down
TV
1 2

Handle
+2°
-15°
Adjustable distance from wall
2.68"(68mm) 7.17"(182mm)
7
Tilting angle adjustment (+2°/-15°)：
Loosen handle by maximum 1/2 turns, adjust TV to your
desired position, then tighten handle.

MAX:800mm
222mm
860mm
425mm
MIN:100mm
MAX:
400mm
MIN:
100mm
+2°
-15°
68mm
182mm
61.5mm
8
Pull down
the straps

Solid Concrete Wall Installation
9
2.5"
(65mm)
Concrete Wall
Anchor
3/8"
(10mm)
3/8"
(10mm)
DANGER
CAUTION: To avoid potential personal injury or property damage:
All 6 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate
assembly. Ensure the wall plate assembly is securely fastened to the wall before continuing on
to the next step.
Mounting Template
Min.
8"(203mm)
If you do need concrete anchor,
please contact us Via Amazon to
get it.
Concrete Wall Anchor 6pcs
(Anchor Size: φ10x50mm)
Go to Step 3 on PAGE 6.

10

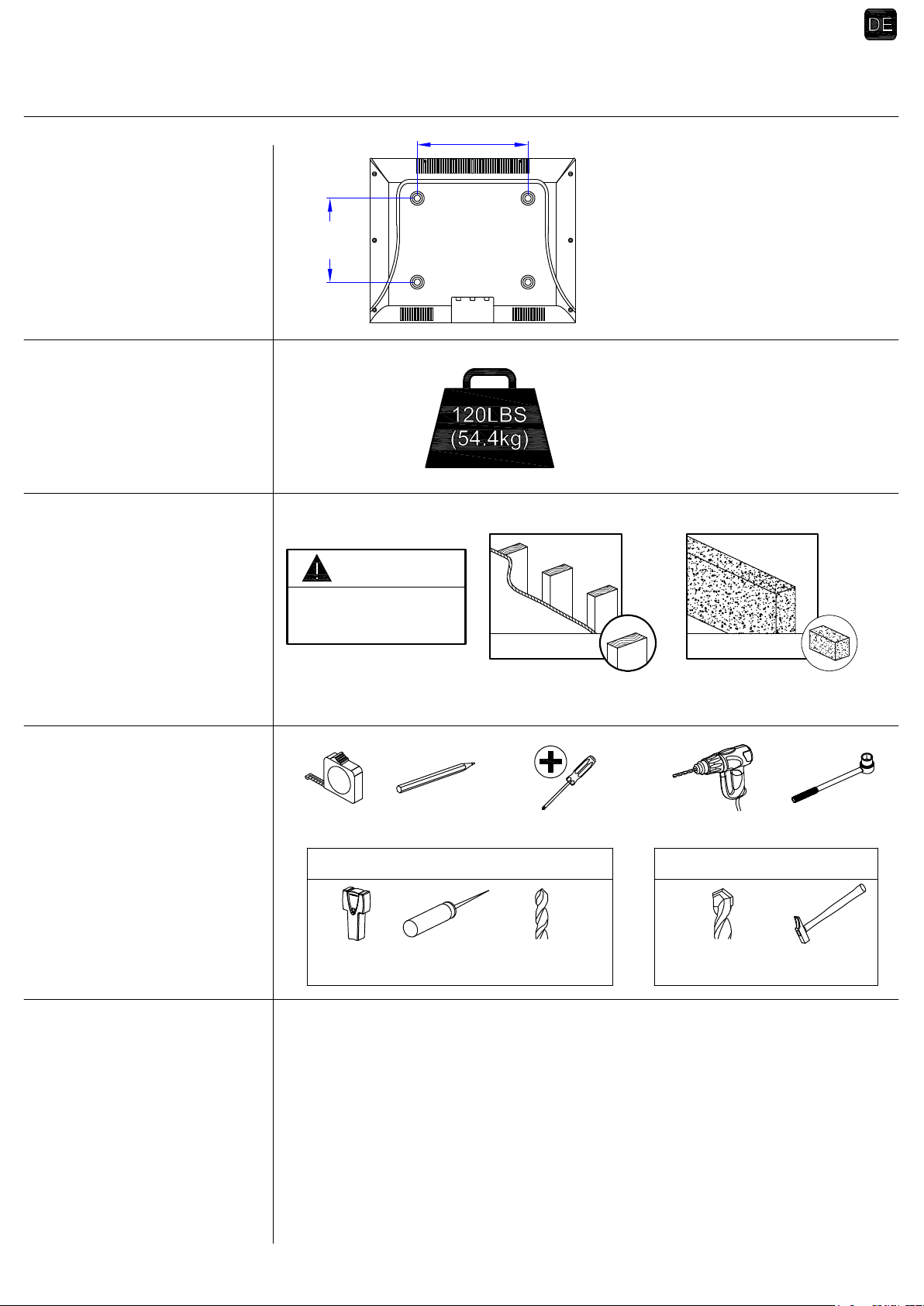

Vor der Installation bestätigen Sie bitte zuerst, ob diese Halterung für Ihr Fernsehapparat geeignet ist!
1 Ist der Abstand der
Montagelöcher von Ihrem
Fernsehapparat zwischen
100x100mm/4x4" und
800x400mm/31.5x16"?
2 Wiegt Ihr
Fernsehapparat (inkl.
Zubehör) weniger als
54.4 KG (120 LBS)?
4 Werkzeuge für
Installation
(Nicht enthalten)
Ja - Perfekt!
Nein - Diese Halterung ist nicht geeignet!
MAX:800mm/31.5"
MAX:
400mm/16"
Ja - Perfekt!
Nein - Diese Halterung ist nicht geeignet!
Vorsicht:
Gipskartonwand
mit Holzbalken?
Bandmaß
2M2M
5 Sicherheitshinweise
Bitte lesen Sie die Anweisungen sorgfältig vor der Installation durch.
● Dieses Produkt ist für die Installation an Wänden mit Holzträgern und Massivbetonwand -
NICHT an einer reinen Gipskartonwand montieren.
● Die Wand muss das Fünffache des Gesamtgewichts des Fernsehapparats und der Halterung
tragen können.
● Verwenden Sie dieses Produkt nicht für einen anderen Zweck als speziell von Mounting
Dream angegeben.
● Unsachgemäße Montage dieses Produkts kann zu Verletzungen und zu den Beschädigungen
an Ihrem Gerät führen. Mounting Dream haftet nicht für Schäden oder Verletzungen, die durch
unsachgemäße Montage, unsachgemäßen Zusammenbau oder unsachgemäße Verwendung
verursacht wurden.
Bleistift Kreuzschlitzschraubendreher Elektrobohrer Steckschlüssel
(13mm, 1/2”)
Balkensucher Ahle 5.5mm (7/32”)
Bohreinsatz für Holz
10mm (3/8”)
Bohreinsatz für Stein Hammer
3 Woraus besteht
Ihre Wand?
NICHT an einer reinen
Gipskartonwand
anbringen. Perfekt! Perfekt!
Massivbetonwand?
Montage von Holzbalkenwand Montage von Betonwand

Warnung: Dieses Produkt enthält kleine Teile, die beim Verschlucken zur Erstickungsgefahr führen
können. Bevor Sie mit der Installation beginnen, überprüfen Sie bitte, ob alle Zubehörteile und Ersatzteile
vollständig und unbeschädigt sind.
Hinweis: Es wird nicht das gesamte mitgelieferte Befestigungsmaterial verwendet.
Installationsanweisungen
Schritt 1 Befestigen Sie die Schienen am Fernseher Siehe Seite 2
Mitgelieferte Teile und Befestigungsmaterialien
1-1 Wählen Sie Schrauben für den Fernseher aus
1-2 Abstandhalter?
Schritt 2 Befestigen Sie die Wandplatte an der Wand
Mitgelieferte Teile und Befestigungsmaterialien
Schritt 2A Die Montage von Holzbalkenwand Siehe Seite 4
Vorsicht: Verwenden Sie keinen Dübel, wenn Sie eine Wandplatte an einer Holzbalkenwand installieren!
Vorsicht: Alle Sechskant-Holzschrauben müssen festgezogen werden, um ein ungewolltes Verrutschen
der Wandplatte zu verhindern. Achten Sie darauf, dass die Wandplatte sicher an der Wand befestigt ist, bevor Sie
mit dem nächsten Schritt anfangen. Fahren Sie bitte nach diesem Schritt mit 3. Schritt auf der Seite 6 fort.
Schritt 2B Die Montage von Massivbetonwand Siehe Seite 9
Vorsicht: Alle sechs Sechskant-Holzschrauben müssen festgezogen werden, um ein ungewolltes
Verrutschen der Wandplatte zu verhindern. Achten Sie darauf, dass die Wandplatte sicher an der Wand befestigt ist,
bevor Sie mit dem nächsten Schritt anfangen.
Schritt 3 Hängen und befestigen Sie den Fernseher an der Wandplatte Siehe Seite 6
Bevor Sie den Fernseher an die Wandplatte hängen, führen Sie bitte eine Sicherheitsprüfung für die
Montage der Wandplatte aus.
* Aus Sicherheitsgründen wird dieser Schritt am besten von zwei Personen gemeinsam ausgeführt.
Schritt 4 Funktionseinstellung Siehe Seite 7
Neigungseinstellung (+2°/-15°)
Lösen Sie den Griff um maximal 1/2 Umdrehung, stellen Sie den Fernseher auf die gewünschte Position ein und
ziehen Sie dann den Griff wieder fest.
Einstellbarer Abstand zur Wand
Schritt 5 Nehmen Sie den Fernseher von der Wandhalterung ab Siehe Seite 8
Produktabmessung Siehe Seite 8
Wenn ja, siehe Seite 3, Kombination .
Wenn nein, siehe Seite 3, Kombination .
1-3 Befestigen Sie die Fernseher-Schienen
Tipps: Bei der Verwendung von M6(c) / M8(b /d) Schrauben, wenn dabei ein Abstandhalter (h) von 2,5mm
gleichzeitig gebraucht wird, entfernen Sie dabei bitte den eingebauten Ring.
11
Tipps: Es wird dringend empfohlen, Abstandshalter
hinzuzufügen, um den Abstand zwischen der
Wandhalterung und der Wand zu vergrößern.

Avant l'installation, veuillez assurer que ce support est adapté à votre téléviseur ou pas !
1 Est-ce que la distance
entre des trous de
montage de votre
téléviseur est plus de ou
égale à 100x100mm/4x4"
et moins de ou égale à
800x400mm/31.5x16"?
2 Est-ce que votre
téléviseur et des autres
accessoires pèsent
totalement moins de
54.4 KG (120 LBS)?
4 Outils d'installation
(Pas inclus)
Oui - Parfait !
Non - Ce support ne vous convient pas !
MAX:800mm/31.5"
MAX:
400mm/16"
Oui - Parfait !
Non - Ce support ne vous convient pas !
Attention:
Cloison sèche avec
montant en bois ?
Mètres à ruban
2M2M
5 Consignes de
sécurité
Avant l'installation, veuillez attentivement lire ce mode d'emploi.
● Ce produit s'applique au montant en bois, au mur en béton plein - Ne l'installez pas à la
place où il n'y a que la plaque de plâtre.
● La force portante du mur doit atteindre au moins cinq fois du poids total de votre téléviseur
et du support.
● N'utilisez pas ce produit pour des autres objectifs non désignés par Mounting Dream.
● L'installation incorrecte causera le dommage matériel ou la blessure corporelle. Mounting
Dream n'assumera aucune responsabilité pour le dommage et la blessure causés par
l'installation incorrecte ou l'utilisation inadéquate.
Crayon Tournevis Cruciforme Perforateur Clé à cliquet
(13mm, 1/2” )
Détecteur de
montant en bois Alêne 5.5mm (7/32”) Foret à bois
10mm (3/8”)
Foret de maçonnerie Marteau
3 De quels genres
matériaux le mur est fait ?
Ne l'installez PAS à la
place où il n'y a que la
plaque de plâtre. Parfait ! Parfait !
Mur en béton plein?
Installation du montant en bois Installation du mur en béton
12

AVERTISSEMENT : Ce produit contient des petites pièces, en cas d'ingestion, des risques de suffocation
y arrivera. Avant l'installation, veuillez vérifier que tous les accessoires et toutes les pièces sont complets et non
défectueux.
ATTENTION : Les pièces fournies ne seront pas toutes utilisées durant l'installation.
Instruction d'installation
Étape 1 Installer des barres verticales sur votre téléviseur Voir à la page 2
Pièces et accessoires
1-1 Choisir des vis de téléviseur
1-2 Entretoises sont nécessaires ?
Étape 2 Installer la plaque murale au mur
Pièces et accessoires
Étape 2A Installation du montant en bois Voir à la page 4
Attention : Quand vous installez la plaque murale au mur avec le poteau de bois, n'utilisez pas les chevilles !
Attention : Tous les boulons tire-fond doivent être fermement serrés pour éviter le mouvement non
souhaité de la plaque murale. Veuillez vérifier que la plaque murale est fixée sur le mur avant de passer à l'étape
suivante. Après avoir fini cette étape, allez directement à la page 6 et continuez l'étape 3.
Étape 2B Installation du mur en béton plein Voir à la page 9
Attention : Tous les six boulons tire-fond doivent être fermement serrés pour éviter le mouvement non
souhaité de la plaque murale. Veuillez vérifier que la plaque murale est fixée sur le mur avant de passer à l'étape
suivante.
Étape 3 Suspendre et fixer votre téléviseur sur la plaque murale Voir à la page 6
Avant de suspendre votre téléviseur sur la plaque murale, veuillez tester la fiabilité de l'installation de la
plaque murale.
* Compte tenu de la sécurité, deux personnes sont nécessaires pour l'installation.
Étape 4 Ajustement de fonction Voir à la page 7
L'ajustement de l'angle d'inclinaison (+2°/-15°)
Ajustez le téléviseur à l'angle souhaité, puis serrez 2 vis.
Distance réglable du mur.
Étape 5 Démonter votre téléviseur de la plaque murale Voir à la page 8
Dimensions de produit Voir à la page 8
Oui, voir à la page 3, combinaison .
Non, voir à la page 3, combinaison .
1-3 Assembler des barres verticales
Remarque : Quand vous choisissez la vis M6(c) / M8(b /d ) et l'entretoise (h) de 2.5mm est nécessaire, veuillez
enlever la cercle interne.
13
Conseils: Fortement recommandé d'ajouter des entretoises
pour augmenter la distance entre le support mural du
téléviseur et le mur.

Antes de comenzar a instalar este soporte mural para tv , favor confirme si es el adecuado para su televisor!
1 Los orificios posteriores
de su televisor tienen una
distancia mayor o igual a
100x100mm/4x4"
y menor o igual a
800x400mm/31.5x16"?
2 El peso de su televisor
y los demás accesorios
en total es menor a
54.4 KG (120 LBS)?
4 Herramientas
necesarias para su
instalación
(No incluido)
Si - Es el adecuado!
No - Este soporte no es el adecuado!
MAX:800mm/31.5"
MAX:
400mm/16"
Si - Es el adecuado!
No - Este soporte no es el adecuado!
Atención:
Instalar en paredes
con pilares de madera?
Cinta Métrica
2M2M
5 Advertencias de
seguridad
Antes de la instalación favor de leer en detalle el manual de instrucciones.
● Este producto es apto para paredes con pilares de madera, y muro de hormigón sólido - No
instalar en paredes de solo yeso.
● La capacidad de soporte de la pared debe ser cinco veces más que el peso total del televisor
y el soporte.
● Favor NO utilizar el producto de Mounting Dream para otros usos no asignados.
● La instalación incorrecta puede producir daños al producto o lesiones al usuario. Cualquier
pérdida o daño debido por la mala instalación o uso indebido, Mounting Dream no asume
ninguna responsabilidad.
Lápiz Destornillador de Cruz Taladro Eléctrico Juego de llaves
(13mm, 1/2” )
Detector de
Madera Punzón 5.5mm (7/32”)
Broca para Madera
10mm (3/8”)
Broca de Impacto Martillo
3 La pared de que
material esta construida?
En paredes de yeso o
derivados no se debe
instalar. Perfecto ! Perfecto !
Instalar en paredes de
hormigón sólido?
Instalación en pared con pilares de madera Instalación en pared de hormigón
14

Advertencia: Este producto contiene piezas pequeñas, si por error se ingiere, puede provocar peligro de
asfixia. Antes de comenzar la instalación, favor compruebe que todos los accesorios y piezas de repuesto estén
completas y sin daño alguno.
Atención: No todas las piezas se utilizarán.
Instrucciones paso a paso de su instalación
Paso 1 Instalar las varillas del soportes al televisor Ver página 2
Accesorios y piezas
1-1 Elegir los tornillos para el televisor
1-2 Necesito espaciadores?
Paso 2 Instalar la placa mural
Accesorios y piezas
Paso 2A Instalación en pared con pilares de madera Ver página 4
Atención: Al momento de instalar el panel en la pared con pilares de madera, favor no usar los tacos/tarugos
para la pared de hormigón!
Atención: Los tornillos de cabeza hexagonal deben apretarse firmemente, para evitar que la placa mural
en la pared se mueva. Favor de asegurarse que quede firmemente estable en la pared para poder continuar con los
siguientes pasos de la instalación. Luego de terminar este paso favor continuar con el paso 3 en la página 6.
Paso 2B Instalación en pared de hormigón sólido Ver página 9
Atención: Los seis tornillos de cabeza hexagonal deben apretarse firmemente, para evitar que la placa
mural en la pared se mueva. Favor de asegurarse que quede firmemente estable en la pared para poder continuar
con los siguientes pasos de su instalación.
Paso 3 Colgar y sujetar del televisor a la placa mural Ver página 6
Antes de colgar el televisor en la placa mural, favor realizar una prueba de confiabilidad a la instalación.
* Por razones de seguridad, para concluir este paso es mejor hacerlo en compañía de otra persona.
Paso 4 Funciones de regulación Ver página 7
Regulación del ángulo de inclinación (+2°/-15°)
Afloje las 2 manejas, ajuste su televisor al ángulo deseado, y luego vuelva a apretar las manejas.
Distancia ajustable de la pared
Paso 5 Quitar el televisor del soporte mural Ver página 8
Dimensiones del producto Ver página 8
15
Necesito, favor ver la combinación en la página 3.
No necesito, favor ver la combinación en la página 3.
1-3 Instalar las varillas del soporte
Tips: Si necesita espaciadores de 2,5mm (h) combinados con tornillos de M6(c) / M8(b / d ), favor retirar la
argolla/anillo.
Tips: Muy recomendable agregar espaciadores
para aumentar la distancia entre el soporte de
pared del televisor y la pared.

Prima di iniziare l'installazione, per prima cosa conferma se questo Supporto è ideale per la vostra TV!
1 La distanza dei fori di
installazione TV sono
superiore/uguale a
100x100mm/4x4"
e inferiore /uguale a
800x400mm/31.5x16"?
2 Il tuo televisore
(inclusi accessori) pesa
totalmente inferiore a
54.4 KG (120 LBS)?
4 Utensili per
installazione
(Non incluso)
Sì - Ideale!
No - Questo supporto non va!
MAX:800mm/31.5"
MAX:
400mm/16"
Sì - Ideale!
No - Questo supporto non va!
Cautela:
Muro secco con i
pilastri in legno?
Metro a nastro
2M2M
5 Cautele per
sicurezza
Leggi attentamente le istruzioni prima di installazione.
● Questo prodotto è progettato per pilastri in legno e muri in calcestruzzo solido - NON
installarlo in soli cartongessi.
● Il muro deve essere capace di portare almeno cinque volte il peso totale del televisore e del
supporto.
● Non applicare questo prodotto ad altri scopi non indicati da Mounting Dream.
● L'installazione errata potrebbe causare danni al prodotto o lesioni personali. Mounting
Dream non si assume alcuna responsabilità per danni o lesioni causate da installazione
impropria o uso improprio.
Matita Cacciavite a croce Trapano elettrico Chiave a tubo
13mm (1/2”)
Rivelatore di
pilastro in legno Punteruolo
5.5mm (7/32”)
Punta da
trapano per legno
10mm (3/8”)
Punta da trapano
a percussione
Martello
3 Di che materiale è
fatto il muro?
Non installarlo in un
posto solo in cartongesso.
Ideale! Ideale!
Muro in calcestruzzo
solido?
Installazione di pilastri in legno Installazione sui muri di calcestruzzo
16

Avvertenza: Questo prodotto contiene piccoli articoli che potrebbe causare il pericolo di soffocamento se
ingoiati. Prima di iniziare l'installazione, controlla se tutti gli accessori e parti siano inclusi e non danneggiati.
Nota: Non verranno utilizzati tutte le parti incluse.
Istruzioni di installazione
Passo 1 Installa barre verticali al televisore Vedi pagina 2
Accessori e parti
1-1 Seleziona viti TV
1-2 Si ha bisogno di pilastri con guarnizione?
Passo 2 Installa la piastra a muro sul muro
Accessori e parti
Passo 2A Installazione sul muro con i pilastri in legno Vedi pagina 4
Cautela: Quando si installa la piastra a muro sul muro con pilastri in legno, non utilizzare i tasselli per il
muro in calcestruzzo!
Cautela: Le viti per Legno a testa esagonale devono essere avvitate bene in modo da evitare movimenti
indesiderati della piastra a muro. Assicura che la piastra a muro sia ben fissate sul muro prima di eseguire il
prossimo passo. Dopo finire questo passo, va direttamente alla pagina 6 per il passo 3.
Passo 2B Installazione sul muro in calcestruzzo Vedi pagina 9
Cautela: Le sei viti per Legno a testa esagonale devono essere avvitate bene in modo da evitare
movimenti indesiderati della piastra a muro. Assicura che la piastra a muro sia ben fissata sul muro prima di
eseguire il prossimo passo.
Passo 3 Appendi e fissa la TV alla piastra a muro Vedi pagina 6
Prima di appendere la TV alla piastra a muro, esegui un test di affidabilità dell'installazione della piastra a
muro.
* Per la sicurezza, è meglio eseguire questo passo da due persone.
Passo 4 Regolazioni di funzione Vedi pagina 7
Regolazione dell'angolo di inclinazione (+2°/-15°)
Tirare la TV all'angolazione desiderata, quindi fissare 2 Maniglie.
Distanza regolabile dal muro
Passo 5 Togli la TV dalla piastra a muro Vedi pagina 8
Dimensioni del prodotto Vedi pagina 8
Sì, vedi la combinazione nella pagina 3.
No, vedi la combinazione nella pagina 3.
1-3 Installazione di barre verticali
Suggerimento: se è necessario combinare il pilastro con guarnizione 2,5mm (h) con la vite M6(c) / M8(b/ d),
rimuovi l'anello interno.
17
Suggerimenti: si consiglia vivamente di
aggiungere pilastri per aumentare la distanza
tra la il supporto a parete per TV e il muro.
