Movement RTR User manual

MANUAL DE INSTRUÇÕES
LEIA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR O EQUIPAMENTO E
GUARDE-O PARA CONSULTA E REFERÊNCIA FUTURA.

EXPLICAÇÃO DOS SÍMBOLOS
ATENÇÃO!
O mau uso do equipamento pode transformá-lo em um instrumento perigoso,
podendo causar ferimentos graves ou até mesmo a morte do usuário, sendo de extrema
importância a leitura e compreensão deste Manual.
PERIGO!
Uma declaração precedida de "PERIGO" contém informações que devem ser
postas em prática para evitar lesões físicas graves ou morte.
CUIDADO!
Uma indicação precedida pela palavra "CUIDADO" contém informações que
devem ser postas em prática para evitar danos ao produto.
ATENÇÃO!
Uma declaração precedida de "ATENÇÃO" contém informações que devem ser
postas em prática para evitar algum dano físico ao usuário.
Guarde este Manual para consultá-lo futuramente
MAX
150kg
Este adesivo indica alguns cuidados ao utilizar o equipamento:
-Não exceder a capacidade máxima de uso de 150kg;
-Não permita que crianças se aproximem ou utilizem o equipamento;
-Leia e entenda o manual de instruções do usuário;
-Perigo ao utilizar o equipamento, podendo causar danos ao usuário.
Risco de ferimentos graves ao usuário ou terceiros, caso as mãos sejam
colocadas nos pedais do equipamento em uso.
03
MAX
150kg
MAX
150kg

ÍNDICE
INTRODUÇÃO...............................................................................................................05
INFORMAÇÕES SOBRE SEGURANÇA.............................................................................07
CONHECENDO O EQUIPAMENTO..................................................................................11
MONTAGEM DO EQUIPAMENTO...................................................................................17
INSTRUÇÕES OPERACIONAIS.......................................................................................28
MANUTENÇÃO..............................................................................................................42
GARANTIA....................................................................................................................47

INTRODUÇÃO
SEJA BEM VINDO À MOVEMENT!
Parabéns, agora você faz parte do universo MOVEMENT!
Com o objetivo de oferecer produtos, serviços e soluções inovadoras que
atendam à necessidade de lazer, bem-estar e conforto, despertando as pessoas
para uma vida mais prazerosa e saudável, a Brudden Equipamentos Ltda. criou a
marca MOVEMENT.
Fundada para desenvolver e produzir equipamentos de ginástica, a Movement
logo se destacou no mercado brasileiro pela tradição em praticidade e
durabilidade, que faz da Brudden ícone em qualidade nos mercados em que
atua.
Com alto investimento em pesquisa e desenvolvimento junto à instituições de
renome, como a Escola de Educação Física e Esportes da Universidade de São
Paulo - EEFE/USP, a Movement promove a melhoria da qualidade de vida aos
mais diferentes perfis e hábitos, com a presença marcante em Residências,
Condomínios, Academias, Clubes, Hotéis, Clínicas, Empresas e Organizações.
A qualidade em equipamentos se estende aos serviços prestados por sua ampla
rede de atendimentos e Pontos Autorizados, espalhados por todo território
nacional, levando a Movement sempre perto de você e sua família, em prol de
uma vida mais saudável e prazerosa para quem treina em nossos equipamentos
e rentável para os investidores.
Para confirmar a Garantia MOVEMENT, registre seu equipamento no site
www.movement.com.br/garantia.
O cadastro é gratuito, prático e rápido. Ele permitirá uma maior cobertura do
seu investimento, facilitando nossa comunicação e agilizando eventuais
pedidos de serviços ou assistência técnica.
De acordo com o manual de instruções, a ausência do cadastro prejudicará seu
direito de garantia. Para mais informações, consulte a página deste manual,
página 47.
Acesse nosso site e saiba mais sobre o que nossa empresa oferece para melhorar
a sua qualidade de vida.
05

INFORMAÇÕES SOBRE SEGURANÇA

INFORMAÇÕES SOBRE SEGURANÇA
PERIGO!
•O mau uso do equipamento pode transformá-lo em um instrumento
perigoso, podendo causar ferimentos graves ou até mesmo a morte do
usuário, sendo de extrema importância a leitura e compreensão deste
Manual.
•Antes de utilizar o equipamento, leia atentamente este Manual,
certificando-se quanto à correta montagem e utilização, sob pena de graves
ferimentos e morte do usuário.
•É de inteira do comprador dos produtos MOVEMENTRESPONSABILIDADE
ler o manual de instruções e os adesivos de advertência do equipamento. É
também de inteira responsabilidade do comprador instruir os usuários finais
sobre o uso correto do equipamento.
•Os usuários devem ser supervisionados por profissional habilitado, cabendo
ao comprador instruí-los corretamente. O uso do equipamento de forma
contrária ao previsto neste Manual pode causar acidentes aos usuários.
•Este equipamento não é destinado às pessoas com capacidade física,
sensoriais ou mentais reduzidas, ou com falta de experiência e
conhecimento, a menos que tenha recebido instruções referentes à
utilização do equipamento e estejam sob supervisão de instrutor.
•cada adesivo de advertência é importante. Em caso de dúvida,ENTENDER
contate nossa central de atendimento pelo telefone 0800 772 40 80.
•permita que duas ou mais pessoas utilizem o equipamento aoNUNCA
mesmo tempo.
•Não permita que terceiros fiquem próximos ao equipamento. Risco de
acidentes
•Nunca coloque a mão entre os pedais da bicicleta e a carenagem quando o
equipamento estiver sendo utilizado, risco de acidente grave ao usuário ou à
terceiros.
•Mantenha tanto o piso no entorno da bicicleta, quanto o assento e os pedais
sempre secos e limpos, evitando escorregões e quedas que poderão resultar
em graves acidentes.
•Ao entrar na bicicleta utilize o guidão do equipamento para sua maior
segurança, utilize também o guidão quando estiver se exercitando.
08

INFORMAÇÕES SOBRE SEGURANÇA
PERIGO!
•Antes de utilizar o equipamento, gire totalmente o regulador de carga até a
carga máxima (ver capítulo de instruções operacionais) de modo a travar o
movimento dos pedais. Apoie os pés com firmeza nos pedais da bicicleta e
segure no guidão, gire o regulador de carga a fim de liberar o freio e atingir a
carga desejada.
•A parada de emergência pode ser feita agarrando-se ao guidão do
equipamento e saindo da bicicleta ou rotacionando o regulador de carga
para a carga máxima (ver capítulo de instruções operacionais).
•Certifique-se que o equipamento está devidamente nivelado ao solo e sobre
uma superfície plana, longe de paredes a fim de manter o equilíbrio do
equipamento e evitar acidentes e danos ao usuário.
•Nunca faça modificações no equipamento sem autorização do fabricante.
Modificações ou acessórios não autorizados podem resultar na perda da
garantia, além de provocar ferimentos graves ou fatais ao usuário.
•Não exceda a capacidade máxima do equipamento, o limite de peso da
bicicleta é de 150kg.
•Antes de iniciar qualquer tipo de atividade física, consulte um médico.
•Exercícios incorretos ou excessivos podem causar graves lesões. Caso sinta
qualquer tipo de dor, tonturas, sensação de desmaio ou falta de ar, pare
imediatamente o exercício e consulte um médico especializado.
•Não utilize o equipamento caso esteja doente ou sobre o efeito de drogas,
álcool ou qualquer substância que afete sua capacidade psicomotora.
•Não utilize o equipamento descalço, com calçado de salto ou sola gasta.
•Não utilize roupas largas em excesso, joias, correntes e demais objetos. Não
deixe cabelos soltos e use sempre roupa destinada à prática de exercício
físico.
•Não permita que crianças, idosos e animais fiquem próximos ao
equipamento, risco de acidente grave ou fatal.
•Nunca utilize o equipamento caso os pedais ou pedivela da bicicleta estejam
danificados ou desgastados.
•Este equipamento não é indicado para fins terapêuticos.
09

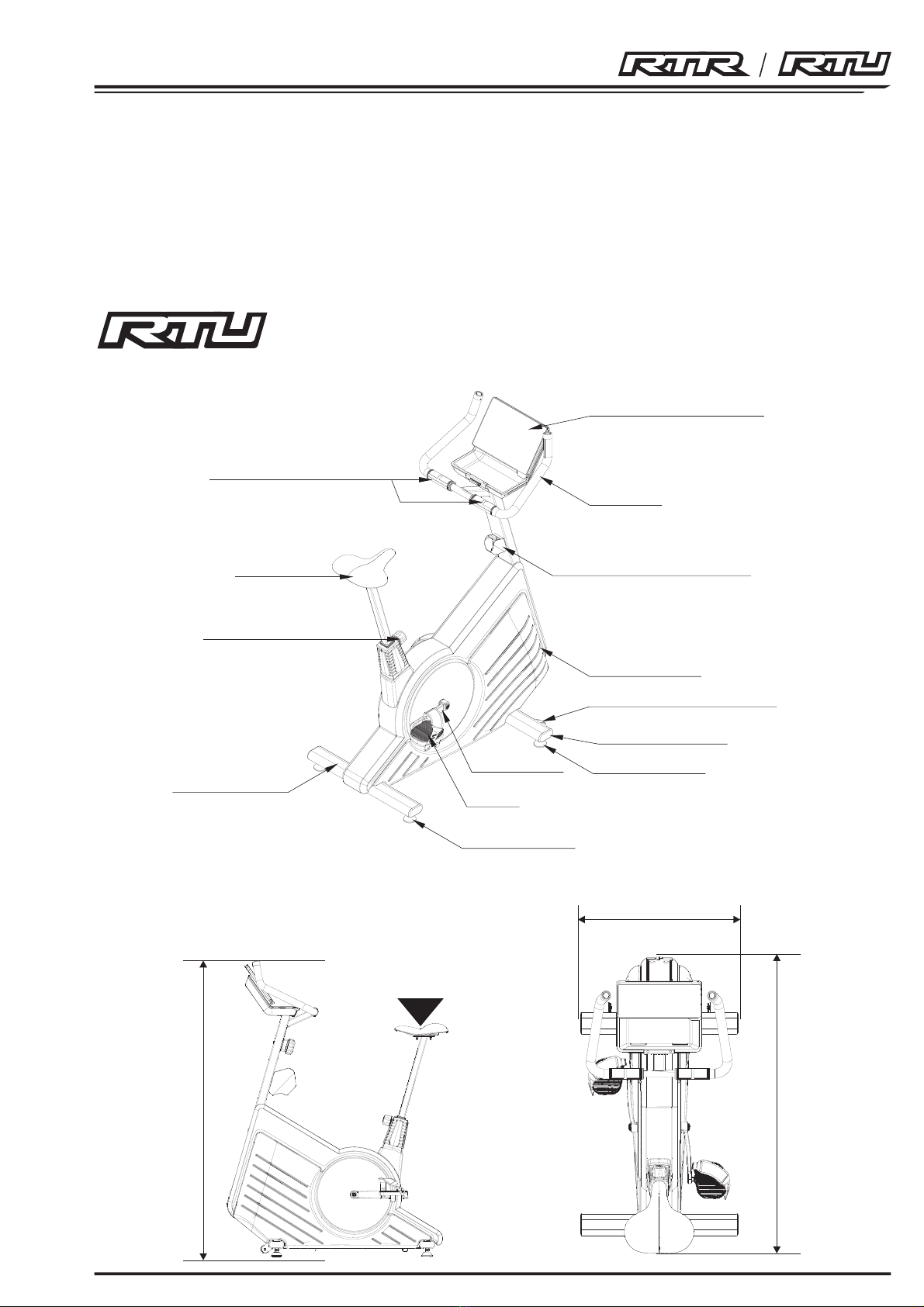

CONHECENDO O EQUIPAMENTO

CONHECENDO O EQUIPAMENTO
OBJETIVO
A bicicleta RTR / RTU é destinada ao condicionamento físico do usuário através do ato de
pedalar como uma bicicleta convencional. A RTR / RTU possui regulagem de resistência e
de acento, para que o exercício possa ser realizado com alto desempenho.
Este equipamento é composto basicamente por 14 componentes principais:
139 cm
MAX
150kg
105 cm
56 cm
12
Pé regulável
Carenagem
Sensor de batimento
cardíaco Guidão
Módulo eletrônico
Assento
Pedal
Rodas de transporte
Pedivela
Regulador de
altura do assento
Base traseira
Base dianteira
Suporte para garrafa
Pé regulável

FICHA TÉCNICA DO EQUIPAMENTO
13
CONHECENDO O EQUIPAMENTO
MÓDULO MULTIFUNCIONAL
PROGRAMAS DE TREINAMENTO
FACILIDADES
VERIFICAÇÃO CARDÍACA
ESTRUTURA
CAPACIDADE DE USO
DIMENSÕES (C x L x A)
PESO
IDIOMAS
AJUSTES DO ASSENTO
SISTEMA DE RESISTÊNCIA
NÍVEIS DE RESISTÊNCIA
CARGA MÁXIMA
ALTURA DO USUÁRIO
CARENAGEM
TRANSPORTE
GARANTIA
6 Janelas de LCD com Backlight
7 programas de treinamento
1,5 a 2,0 metros
Porta objetos frontal e porta squeeze
Sensor de mão e cinta torácica
Estrutura de aço com pintura
eletrostática a pó
150 kg
105 X 56 X 139 cm
41,5 kg
Português
14
Magnético
24 níveis
Rotomoldada em PP
Base dianteira com rodas
Ver capítulo de garantia
ALIMENTAÇÃO Sistema auto alimentado
Carga mínima de 11,5 Watts a 25 RPM
Carga máxima de 760 Watts a 120RPM

CONHECENDO O EQUIPAMENTO
Sensor de batimento
cardíaco
Guidão
Módulo eletrônico
Chassi
Carenagem
Pedal
Rodas de transporte
Regulagem do assento
Assento
Encosto
Este equipamento é composto basicamente por 16 componentes principais:
122 cm
MAX
150kg
61,3 cm
168 cm
Pedivela
14
Base dianteira
Pé regulável
Base traseira
Pé regulável
Suporte para garrafa

CONHECENDO O EQUIPAMENTO
FICHA TÉCNICA DO EQUIPAMENTO
15
MÓDULO MULTIFUNCIONAL
PROGRAMAS DE TREINAMENTO
FACILIDADES
VERIFICAÇÃO CARDÍACA
ESTRUTURA
CAPACIDADE DE USO
DIMENSÕES (C x L x A)
PESO
IDIOMAS
AJUSTES DO ASSENTO
SISTEMA DE RESISTÊNCIA
NÍVEIS DE RESISTÊNCIA
CARGA MÁXIMA
ALTURA DO USUÁRIO
CARENAGEM
TRANSPORTE
GARANTIA
7 programas de treinamento
1,5 a 2,0 metros
Porta objetos frontal e porta squeeze
Estrutura de aço com pintura
eletrostática a pó
150 kg
168 X 61,3 X 122 cm
61,4 kg
Português
20
Magnético
24 níveis
Rotomoldada em PP
Base dianteira com rodas
Ver capítulo de garantia
ALIMENTAÇÃO Sistema auto alimentado
6 Janelas de LCD com Backlight
Carga mínima de 11,5 Watts a 25 RPM
Carga máxima de 800 Watts a 120RPM
Sensor de mão e cinta torácica

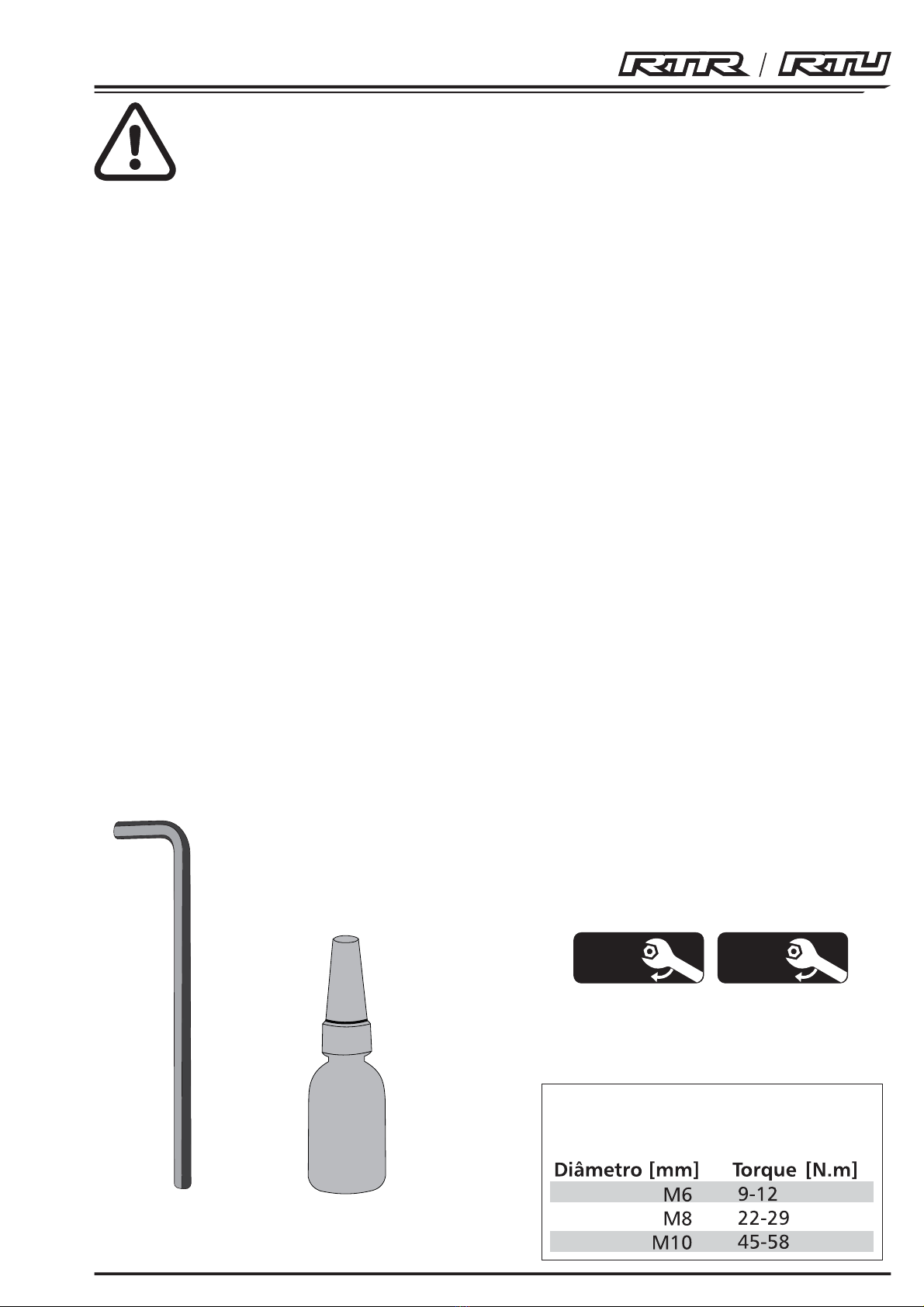

MONTAGEM DO EQUIPAMENTO

MONTAGEM DO EQUIPAMENTO
Allen n°4
Allen n°10
TABELA DE ESPECIFICAÇÃO DE
TORQUE DE APERTO DOS PARAFUSOS
ÍCONES
50% 100%
Não dar o
aperto final
nos parafusos
Dar o
aperto final
nos parafusos
18
Trava rosca
torque médio
CUIDADO!
Antes de iniciar a montagem da bicicleta é necessário se atentar para os
seguintes cuidados:
•Certifique que a embalagem não está danificada e que as partes e
componentes do equipamento não estão avariados.
•Recomenda-se que a bicicleta seja desembalada no local em que será
montada.
•O local de montagem deve estar limpo.
•O piso deve ser plano e nivelado para evitar instabilidade da bicicleta.
•O espaço ao redor da bicicleta deve estar livre, conforme descrito neste
Manual (ver Capítulo Instrução Operacional).
•Recomenda-se que a bicicleta seja montada longe de umidade e ao abrigo
da luz solar, a fim de evitar danos às partes eletrônicas do equipamento.
A montagem do equipamento requer as seguintes ferramentas:

MONTAGEM DO EQUIPAMENTO
19
LISTA DE COMPONENTES - RTU
DESCRIÇÃO
A - Coluna do módulo
DESCRIÇÃO
A - Coluna do módulo
DESCRIÇÃO
C - Acabamento do
assento
LISTA DE COMPONENTES - RTR
DESCRIÇÃO
B - Assento
DESCRIÇÃO
D - Encosto
DESCRIÇÃO
E - Chassi do assento

MONTAGEM DO EQUIPAMENTO
20
PASSO 1 - RTU
DESCRIÇÃO
A - Coluna do módulo
LISTA DE PEÇAS
A
CUIDADO!
Posicione a coluna conforme mostrado
acima e aperte os parafusos. Cuidado para
que os cabos não sofram avarias durante
a montagem.
FERRAMENTAS
Trava rosca Allen n°10 100%
Cabo Fazer a ligação dos cabos conforme imagem
abaixo.
