MSW MSW-M-WPP-4.3LPM User manual

EXPONDO.COM
WATER PRESSURE PUMP
MSW-M-WPP-4.3LPM
MSW-M-WPP-17LPM
MSW-M-WPP-10.6LPM
MSW-M-WPP-11.3LPM
MSW-M-WPP-12.5LPM
MSW-M-WPP-10LPM
BEDIENUNGSANLEITUNG
User manual | Instrukcja obsługi | Návod k použití | Manuel d´utilisation | Istruzioni per l‘uso | Manual de instrucciones

DE
Produktname:
DRUCKWASSERPUMPE
EN
Product name:
WATER PRESSURE PUMP
PL
Nazwa produktu:
POMPA CIŚNIENIOWA DO WODY
CZ
Název výrobku
TLAKOVÉ ČERPADLO
FR
Nom du produit:
POMPE À EAU SOUS PRESSION
IT
Nome del prodotto:
POMPA A PRESSIONE DELL'ACQUA
ES
Nombre del producto:
BOMBA DE PRESIÓN DE AGUA
HU
Termék neve
VÍZNYOMÓ SZIVATTYÚ
DA
Produktnavn
VANDTRYKSPUMPE
DE
Modell:
MSW-M-WPP-4.3LPM
MSW-M-WPP-17LPM
MSW-M-WPP-10.6LPM
MSW-M-WPP-11.3LPM
MSW-M-WPP-12.5LPM
MSW-M-WPP-10LPM
EN
Product model:
PL
Model produktu:
CZ
Model výrobku
FR
Modèle:
IT
Modello:
ES
Modelo:
HU
Modell
DA
Model
DE
Hersteller
expondo Polska sp. z o.o. sp. k.
EN
Manufacturer
PL
Producent
CZ
Výrobce
FR
Fabricant
IT
Produttore
ES
Fabricante
HU
Termelő
DA
Producent
DE
Anschrift des Herstellers
ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU
EN
Manufacturer Address
PL
Adres producenta
CZ
Adresa výrobce
FR
Adresse du fabricant
IT
Indirizzo del produttore
ES
Dirección del fabricante
HU
A gyártó címe
DA
Producentens adresse

Technische Daten
Beschreibung
des
Parameters
Wert des
Parameters
Produktname
DRUCKWASSERPUMPE
Modell
MSW-
M-
WPP-
4.3LPM
MSW-
M-
WPP-
17LPM
MSW-
M-WPP-
10.6LP
M
MSW-
M-WPP-
11.3LPM
MSW-
M-WPP-
12.5LPM
MSW-
M-WPP-
10LPM
Versorgungssp
annung [V]
12 12 12 12 12 12
Strom [A]
2
6
4,5
6,74
8,5
4,43
Maximaler
Betriebsdruck
[bar]
2,4 2,8 3,1 3,1 2,4 1,2
Maximaler
Durchfluss
[l/min]
4,3 17 10,6 11,3 12,5 10
Maximale
Wassertempe
ratur [
o
C]
60 60 60 60 60 60
Austrittsdurch
messer [mm]
10 17
21
(1/2’’)
21
(1/2’’)
19 19
Abmessungen
(Breite / Tiefe
/ Höhe) [mm]
170x10
0x70
420x17
0x14
210x19,
5x16
200x270
x100
200x210
x100
200x210
x100
Gewicht [kg]
0,6
2,38
1,82
1,82
1,74
1,74
1. Allgemeine Beschreibung
Diese Gebrauchsanweisung soll Ihnen helfen, das Gerät sicher und zuverlässig zu
benutzen. Das Produkt wurde streng nach den technischen Spezifikationen unter
Verwendung der neuesten Technologien und Komponenten und Einhaltung höchster
Qualitätsstandards entwickelt und hergestellt.
VOR DEM GEBRAUCH IST
DIE GEBRAUCHSANWEISUNG SORGFÄLTIG ZU LESEN UND
ZUR KENNTNIS ZU NEHMEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, ist darauf zu
achten, dass es gemäß dieser Gebrauchsanweisung sachgemäß bedient und gewartet
wird. Die in dieser Gebrauchsanweisung enthaltenen technischen Daten und
Spezifikationen sind aktuell. Der Hersteller behält sich das Recht vor, Änderungen zum
Zwecke der Qualitätsverbesserung vorzunehmen. Unter Berücksichtigung des
technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so
entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum
reduziert wird.
Symbolerklärung
Das Produkt erfüllt die Anforderungen der einschlägigen
Sicherheitsnormen.
Lesen Sie vor der Verwendung unbedingt die Gebrauchsanweisung.
Recycelbares Produkt.
ACHTUNG! oder WARNUNG! oder BEACHTEN! zur Beschreibung der
jeweils eingetretenen Situation
(allgemeines Warnzeichen).
ACHTUNG! Warnung vor Stromschlag!
ACHTUNG! Die Abbildungen in dieser Gebrauchsanweisung dienen
nur der Veranschaulichung und können in einigen Details vom tatsächlichen
Aussehen des Produkts abweichen.
Das Original der Gebrauchsanweisung ist die deutsche Fassung. Die anderen
Sprachversionen sind Übersetzungen aus dem Deutschen.

2. Betriebssicherheit
ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die
Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlag,
Brand und/oder schweren Verletzungen oder zum Tod führen.
Der Begriff „Gerät“ oder „Produkt“ in den Warnhinweisen und in der
Gebrauchsanweisung bezieht sich auf die<DRUCKWASSERPUMPE>.
2.1. Elektrische Sicherheit
a) Verwenden Sie das Kabel nicht unsachgemäß. Das Kabel darf nie zum
Transportieren des Gerätes verwendet werden. Halten Sie das Kabel von Hitze,
Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder
verwickelte Kabel erhöhen das Risiko eines Stromschlags.
b) Es ist sicherzustellen, dass das Gerät mit dem Gleichstrom mit einer Spannung
von 12 V eingespeist wird. Eine höhere Spannung kann eine Beschädigung der
Pumpe zur Folge haben.
2.2. Sicherheit am Arbeitsplatz
a) Sorgen Sie für Ordnung am Arbeitsplatz und gute Beleuchtung. Unordnung
oder schlechte Beleuchtung können zu Unfällen führen. Seien Sie
vorausschauend, passen Sie darauf auf, was Sie machen und nutzen Sie Ihren
gesunden Menschenverstand, wenn Sie das Gerät verwenden.
b) Das Gerät nicht in explosionsgefährdeten Bereichen, z. B. bei Vorhandensein
von brennbaren Flüssigkeiten, Gasen oder Staub, verwenden. Die Geräte
erzeugen Funken, die zum Brand von Staub oder Dämpfen führen können.
c) Wenn Sie Zweifel haben, ob das Gerät ordnungsgemäß funktioniert, wenden
Sie sich an den Kundendienst des Herstellers.
d) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers
durchgeführt werden. Führen Sie keine Reparaturen selbst durch!
e) Bei unbeabsichtigter Feuerentzündung oder im Brandfall dürfen nur
Trockenpulverlöscher oder Kohlendioxid (CO2)-Feuerlöscher verwendet
werden, um das Gerät unter Spannung zu löschen.
f) Am Arbeitsplatz dürfen sich keine Kinder oder Unbefugte aufhalten.
(Unaufmerksamkeit kann zum Verlust der Kontrolle über das Gerät führen.)
g) Das Anschließen und Trennen des Druckluftschlauchs sollte bei geschlossenem
Luftventil erfolgen
h) Richten Sie den Druckluftschlauch nicht auf sich selbst, andere Personen oder
Tiere. Wasser kann schwere Verletzungen verursachen.
i) Die Sicherheitsaufkleber sind regelmäßig auf ihren Zustand zu prüfen. Wenn
die Aufkleber unleserlich sind, müssen sie ersetzt werden.

j) Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf. Bei
Weitergabe des Gerätes an Dritte ist auch die Gebrauchsanweisung
mitzugeben.
k) Verpackungselemente und kleine Montageelemente sind für Kinder
unzugänglich aufzubewahren.
l) Halten Sie das Gerät von Kindern und Haustieren fern.
m) Beachten Sie bei Verwendung dieses Geräts mit anderen Geräten auch die
einschlägigen Gebrauchsanweisungen.
Beachten Sie! Schützen Sie Kinder und herumstehende Personen während
Sie das Gerät bedienen.
2.3. Eigenschutz
a) Es ist verboten, das Gerät in einem Zustand von Müdigkeit, Krankheit, unter
Einfluss von Alkohol, Drogen oder Medikamenten zu betreiben, die die
Wahrnehmungsfähigkeit bei der Bedienung Geräts erheblich einschränken.
b) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit sorgende Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
c) Das Gerät darf nur von Personen bedient werden, die körperlich fit und in der
Lage sind, das Gerät zu bedienen, und die ausreichend geschult sind, diese
Anleitung gelesen haben und in Sicherheit und Gesundheitsschutz am
Arbeitsplatz unterwiesen wurden.
d) Das Gerät ist kein Spielzeug. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
2.4. Sicherer Umgang mit dem Gerät
a) Überlasten Sie das Gerät nicht. Verwenden Sie anwendungsgerechte
Werkzeuge. Ein richtig ausgewähltes Gerät erfüllt die Aufgabe, für die es
entwickelt wurde, besser und sicherer.
b) Trennen Sie das Gerät von der Stromversorgung, bevor Sie Einstellungen,
Reinigungen und Wartungen vornehmen. Diese vorbeugende Maßnahme
verringert das Risiko einer versehentlichen Aktivierung.
c) Bewahren Sie nicht verwendete Geräte außerhalb der Reichweite von Kindern
und Personen auf, die mit dem Gerät oder dieser Bedienungsanleitung nicht
vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.
d) Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jeder
Arbeit, dass keine allgemeinen Schäden oder Schäden an beweglichen Teilen
vorliegen (Risse in Teilen und Komponenten oder andere Umstände, die den

sicheren Betrieb des Geräts beeinträchtigen können). Lassen Sie das Gerät im
Schadensfall vor Gebrauch reparieren.
e) Das Gerät sollte außerhalb der Reichweite von Kindern aufbewahrt werden.
f) Reparatur und Wartung von Geräten dürfen nur von qualifizierten Personen
unter Verwendung von Original-Ersatzteilen durchgeführt werden. Dadurch
wird eine sichere Nutzung gewährleistet.
g) Um die geplante Funktionstüchtigkeit des Geräts zu gewährleisten, entfernen
Sie weder werkseitig installierte Abdeckungen noch lösen Sie die Schrauben.
h) Reinigen Sie das Gerät regelmäßig, um eine dauerhafte Schmutzablagerung zu
vermeiden.
i) Vergewissern Sie sich vor jedem Gebrauch, dass die Düse richtig am Gerät
angebracht und dass der Schlauch richtig befestigt und unbeschädigt ist.
j) Das Gerät ist kein Spielzeug. Reinigung und Wartung dürfen nicht von Kindern
ohne Aufsicht eines Erwachsenen durchgeführt werden.
k) Das Gerät darf nicht leer in Betrieb genommen werden.
l) Es ist verboten, in die Konstruktion des Geräts einzugreifen, um seine
Parameter oder Konstruktion zu ändern.
m) Halten Sie die Geräte von Feuer- und Wärmequellen fern.
n) Überlasten Sie das Gerät nicht.
o) Es wird empfohlen an der Pumpe einen flexiblen Schlauch für Trinkwasser oder
ein PEX-Rohr statt eines steifen Rohres einzusetzen.
p) Es sind keine Metallkupplungen einzusetzen. Es sind nach Möglichkeit die
Kupplungen aus Kunststoff einzusetzen.
q) Die Regulierung von Bypass darf bur durch eine qualifizierte Fachkraft
durchgeführt werden.
r) Die Pumpe muss regelmäßig gewartet und gereinigt werden. Fehlende
Hygiene und Wartung ist eine der Hauptursachen für eine niedrige
Pumpenleistung.
s) Die Pumpe muss winterfest gemacht werden, d.h. die Pumpe muss gegen
niedrige Temperaturen in der Wintersaison gesichert werden.
t) Die Pumpe kann in einer beliebigen Position montiert werden. Bei einer
senkrechten Montage ist der Pumpenkopf nach unten einzustellen, so dass
eine Leckage in das Gehäuse des Motors im Falle einer Störung vermieden
werden kann.
u) Am Eintritt muss ein verstärkter Schlauch mit einem Innendurchmesser von
wenigstens 3/8" (10 mm) angebracht werden. Es ist ein 3/8" (10 mm)
Austrittsschlauch einzusetzen.
v) Am Eintritt darf der Druck nicht höher als 30 psi (2,07 bar) sein. Es ist
irgendwelcher Eintrittsdruck zu vermeiden.
w) Jegliche Knicke oder Verbindungen sind zu vermeiden, die übermäßige
Einschränkungen des Wasserdurchflusses zur Folge haben könnten.
x) Der Filter ist am Gerät an der Eintrittsseite anzubringen.

y) An beiden Enden des Schlauches sind Klemmschellen einzusetzen, um die
Lufteinschlüsse in die Wasserleitung zu vermeiden.
z) Wenn in der Steigleitung ein Rückschlagventil installiert ist, muss es den
Öffnungsdruck von nicht mehr als 2 psi haben.
aa) Beim Einsatz eines Dichtungsstoffs oder eines Wasser-Kanalisation-Bandes ist
darauf zu achten, dass sie nicht zu stark angezogen werden, weil sie in die
Pumpe eingesaugt werden können.
bb) Die Pumpe soll am eigenen, speziell dafür geeigneten Kreislauf angeschlossen
werden. Die Plusleitung (rot) an den Pluspol des Akkus und die Minusleitung
(schwarz) an den Minuspol des Akkus anschließen.
cc) Im Speise-Kreislauf der Pumpe sollten sich keine anderen elektrischen
Belastungen befinden.
dd) An einer leicht zugänglichen Stelle ist ein Schalter zur Überwachung der
Stromversorgung der Pumpe zu installieren. Die Pumpe muss ausgeschaltet
werden, wenn sie eine längere Zeit nicht gebraucht wird oder wenn der
Behälter leer ist.
ee) Es ist immer eine Sicherung von einer entsprechenden Größe zu installieren.
Bei einem Kurzschluss kann eine nicht ordnungsgemäß ausgewählte Sicherung
das Risiko der Pumpenstörung erhöhen oder potentielle Verletzungen
und/oder Brandgefährdungen verursachen.
ACHTUNG! Obwohl das Gerät so konstruiert wurde, dass es sicher und
mit angemessen Sicherheitsvorrichtungen ausgestattet ist, und trotz der
Verwendung von zusätzlichen
Sicherheitsmaßnahmen des Benutzers,
besteht beim Betrieb des Geräts dennoch ein geringes Unfall- oder
Verletzungsrisiko. Während der Verwendung werden Vorsicht und
gesunder Menschenverstand empfohlen.
3. Bestimmungsgemäßer Gebrauch
Das Gerät ist für das Pumpen von Wasser geeignet. Das Produkt ist für den Einsatz
in Wasseranlagen der Wohnmobile, Boote, bei der Bewässerung, bei Solar-
Wassersystemen und bei allen Drucksystemen geeignet.
Das Produkt ist nur für den Hausgebrauch bestimmt!
Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der
Anwender.

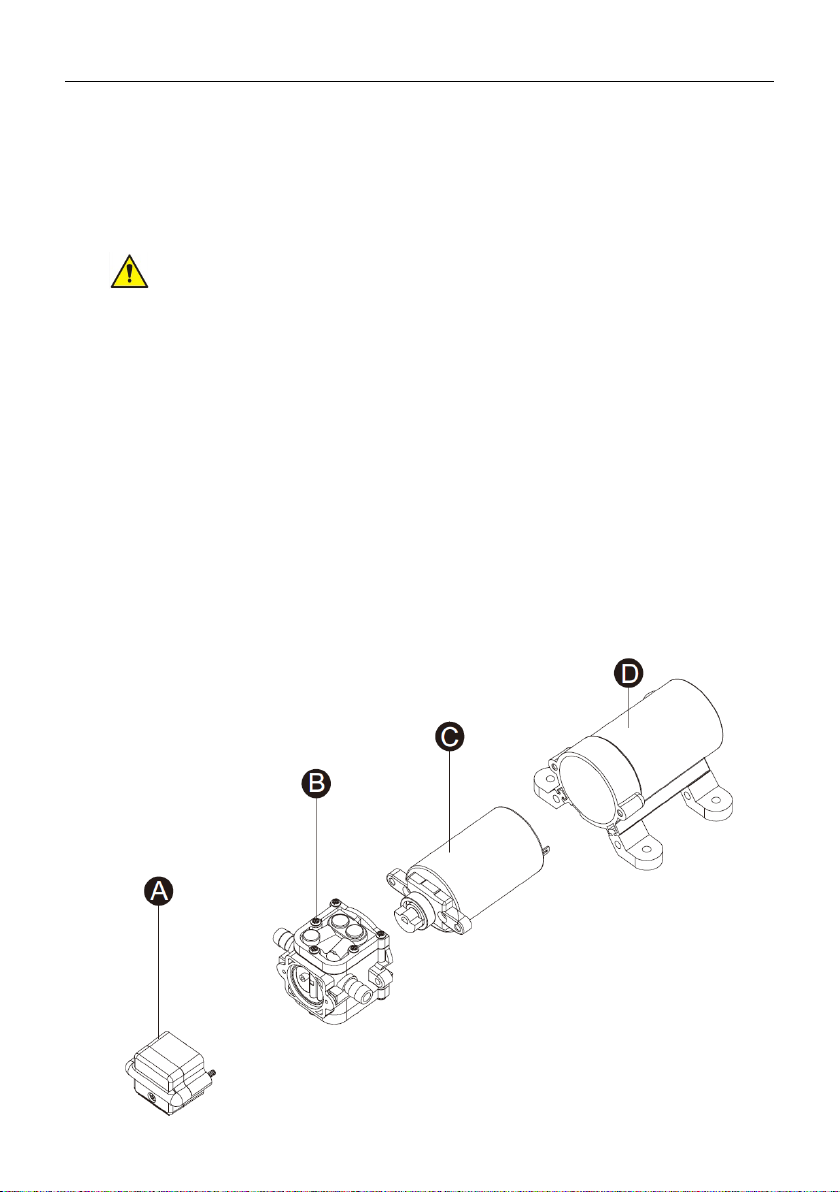

3.1. Beschreibung des Geräts
A. Druckschalter
B. Einheit der Pumpenköpfe
C. Motoreinheit
D. Einheit des hinteren Gehäuses
3.2. Arbeiten mit dem Gerät
a) Es wird empfohlen an der Pumpe einen flexiblen Schlauch für Trinkwasser oder
ein PEX-Rohr statt eines steifen Rohres einzusetzen.
b) Es sind keine Metallkupplungen einzusetzen. Es sind nach Möglichkeit die
Kupplungen aus Kunststoff einzusetzen.
c) Die Regulierung von Bypass darf bur durch eine qualifizierte Fachkraft
durchgeführt werden.
d) Die Pumpe kann in einer beliebigen Position montiert werden. Bei einer
senkrechten Montage ist der Pumpenkopf nach unten einzustellen, so dass
eine Leckage in das Gehäuse des Motors im Falle einer Störung vermieden
werden kann.
e) Am Eintritt muss ein verstärkter Schlauch mit einem Innendurchmesser von
wenigstens 3/8" (10 mm) angebracht werden. Es ist ein 3/8" (10 mm)
Austrittsschlauch einzusetzen.

f) Das System mit geflochtenen, flexiblen Hochdruck-Rohrleitungen (2x
Nennleistung der Pumpe) anschließen, damit die Schwingungen/Geräusche
reduziert werden.
g) Am Eintritt darf der Druck nicht höher als 30 psi (2,07 bar) sein. Wenn es
möglich ist, ist irgendwelcher Eintrittsdruck zu vermeiden.
h) Jegliche Knicke oder Verbindungen sind zu vermeiden, die übermäßige
Einschränkungen des Wasserdurchflusses zur Folge haben könnten.
i) Der Filter ist am Gerät an der Eintrittsseite anzubringen.
j) Die Anschlüsse müssen gegen Leckagen gesichert sein.
k) An beiden Enden des Schlauches sind Klemmschellen einzusetzen, um die
Lufteinschlüsse in die Wasserleitung zu vermeiden.
l) Wenn in der Steigleitung ein Rückschlagventil installiert ist, muss es den
Öffnungsdruck von nicht mehr als 2 psi haben.
m) Beim Einsatz eines Dichtungsstoffs oder eines Wasser-Kanalisation-Bandes ist
darauf zu achten, dass sie nicht zu stark angezogen werden, weil sie in die
Pumpe eingesaugt werden können.
n) Die Pumpe soll am eigenen, speziell dafür geeigneten Kreislauf angeschlossen
werden. Die Plusleitung (rot) an den Pluspol des Akkus und die Minusleitung
(schwarz) an den Minuspol des Akkus anschließen.
o) Im Speise-Kreislauf der Pumpe sollten sich keine anderen elektrischen
Belastungen befinden.
p) An einer leicht zugänglichen Stelle ist ein Schalter zur Überwachung der
Stromversorgung der Pumpe zu installieren. Die Pumpe muss ausgeschaltet
werden, wenn sie eine längere Zeit nicht gebraucht wird oder wenn der
Behälter leer ist.
q) Es ist immer eine Sicherung von einer entsprechenden Größe zu installieren.
Bei einem Kurzschluss kann eine nicht ordnungsgemäß ausgewählte Sicherung
das Risiko der Pumpenstörung erhöhen oder potentielle Verletzungen
und/oder Brandgefährdungen verursachen.
r) Wenn die Pumpe längere Zeit nicht benutzt wird, ist es hochwahrscheinlich,
dass das Ventil im Sitz klemmt, was dazu führt, dass die Pumpe nicht
ordnungsgemäß funktionieren wird. Um dieses Problem zu lösen, ist das
Wasser in den Pumpeneintritt einzufüllen, um das Ventil vom Ventilsitz zu
trennen. Es wird empfohlen, dass die Pumpe nicht länger als ein Jahr
aufbewahrt wird.
s) Es ist sicherzustellen, dass die Größe der Leitung der Länge der eingesetzten
Leitung angepasst ist.
Länge
Der Leitung [m]
Größe
Der Leitung [mm
2
]
0–15
1,5
15–19
2,5
19–30
4,0
30–39
6,0

t) Nach Abschluss der Installation ist die Spannung am Pumpenantrieb zu
kontrollieren. Die Spannung ist während des Betriebs der Pumpe zu prüfen.
3.3. Reinigung und Wartung
a) An einer leicht zugänglichen Stelle ist ein Schalter zur Überwachung der
Stromversorgung der Pumpe zu installieren. Die Pumpe muss ausgeschaltet
werden, wenn sie eine längere Zeit nicht gebraucht wird oder wenn der
Behälter leer ist.
b) Die Pumpe muss regelmäßig gewartet und gereinigt werden. Fehlende
Hygiene und Wartung ist eine der Hauptursachen für eine niedrige
Pumpenleistung.
c) Die Pumpe muss winterfest gemacht werden, d.h. die Pumpe muss gegen
niedrige Temperaturen in der Wintersaison gesichert werden.
d) Verwenden Sie zur Reinigung ein weiches, feuchtes Tuch.
e) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen
Gegenstände (z. B. eine Drahtbürste oder einen Metallschaber), da diese die
Oberfläche des Geräts beschädigen können.
f) Reinigen Sie das Gerät nicht mit säurehaltigen Anzündholz, medizinischen
Produkten, Verdünnern, Kraftstoff, Öl oder anderen Chemikalien, da dies zu
Schäden am Gerät führen kann.
ENTSORGUNG VON ALTGERÄTEN:
Nach der Nutzungsbeendigung darf dieses Produkt nicht mit dem normalen
Hausmüll entsorgt werden, sondern es muss einer Sammel- und Recyclingstelle
von Elektro- und Elektronikgeräten zugeführt werden. Dies wird durch das Symbol
auf dem Produkt, der Gebrauchsanweisung oder der Verpackung angezeigt. Die
im Gerät verwendeten Kunststoffe sind gemäß ihrer Kennzeichnung
wiederverwendbar. Dank der Wiederverwendung, dem Einsatz von Materialien
oder anderen Formen der Verwendung von gebrauchten Geräten leisten einen
wichtigen Beitrag zum Schutz unserer Umwelt.
Die Informationen über die zuständige Entsorgungsstelle von Altgeräten
bekommen Sie bei örtlichen Behörden.
FEHLERBEHEBUNG
Problem
Mögliche Ursache
Maßnahme
Zyklisches Ein- und
Ausschalten der
Pumpe
Knicke an den Leitungen.
Prüfen, ob die Leitungen
Knicke aufweisen.
Hydraulische Leitungen
oder Kupplungen sind zu
klein.
Prüfen, ob hydraulische
Leitungen oder Kupplungen
eine entsprechende Größe
haben.

Verschmutzte Hähne und
Filter.
Hähne und Filter reinigen.
Lufteinschlüsse in die
Wasseranlage.
Die Anschlüsse auf die
Luftleckagen überprüfen.
Kein Durchfluss in
der Pumpe, der
Motor ist aber in
Betrieb
Eintrittsleitung oder
Druckleitung verstopft.
Durchgängigkeit der
Leitungen kontrollieren.
Luftleckage in der
Eintrittsleitung.
Eintrittsleitung kontrollieren.
Durchstochene Membrane
der Pumpe.
Es ist die Service-Stelle des
Herstellers zu kontaktieren.
Anfangsstromversorgung
ist für die Inbetriebnahme
des Motors unzureichend.
Einspeisung überprüfen.
Schmutzablagerungen in
Ventilen.
Ventile reinigen.
Risse am Gehäuse der
Pumpe.
Es ist die Service-Stelle des
Herstellers zu kontaktieren.
Der Motor lässt sich
nicht einschalten.
Lose oder nicht
ordnungsgemäße
Verkabelung.
Prüfen, ob die Verkabelung
korrekt ist.
Pumpenkreislauf hat keine
Einspeisung.
Einspeisung überprüfen.
Sicherung verschmoren.
Sicherung austauschen.
Druckschalter defekt.
Es ist die Service-Stelle des
Herstellers zu kontaktieren.
Motor defekt.
Die Pumpe wird
nach dem Schließen
aller Zubehörteilen
nicht eingeschaltet
Durchstochene Membrane.
Leckage an der
Druckleitung.
Druckschalter defekt.
Unzureichende Spannung.
Spannung überprüfen.
Verstopfte Ventile im
Pumpenkopf.
Ventile reinigen.
Niedriger Durchfluss
und Druck
Luftleckage am
Pumpeneintritt.
Die Anschlüsse auf die
Luftleckagen überprüfen.
Verschmutzungen im
Inneren der Pumpe oder in
der Hydraulikanlage.
Hydraulikanlage reinigen.
Lager der Pumpe
verschlissen (ein Lärm kann
dabei vorkommen)
Es ist die Service-Stelle des
Herstellers zu kontaktieren.

Durchstochene Membran.
Motor defekt.
Ungewöhnlicher
Lärm
Die Montagefläche ist
flexibel.
Wenn ja, kann sie den Lärm
auslösen.
Köpfe/Schrauben lösen.
Prüfen, ob keine losen
Köpfe/Schrauben
vorkommen.
Die Pumpe ist an einem
steifen Rohr angeschlossen.
Wenn ja, kann sie einfacher
den Lärm übertragen.

Technical data
Paramet
er
descripti
on
Parameter
value
Product
name
WATER PRESSURE PUMP
Model
MSW-M-
WPP-
4.3LPM
MSW-
M-WPP-
17LPM
MSW-M-
WPP-
10.6LPM
MSW-M-
WPP-
11.3LPM
MSW-M-
WPP-
12.5LPM
MSW-M-
WPP-
10LPM
Supply
voltage
[V]
12 12 12 12 12 12
Current
[A]
2 6 4.5 6.74 8.5 4.43
Maximu
m
operatin
g
pressure
[bar]
2.4 2.8 3.1 3.1 2.4 1.2
Maximu
m flow
[l/min]
4.3 17 10.6 11.3 12.5 10
Maximu
m water
tempera
ture [
o
C]
60 60 60 60 60 60
Discharg
e
diameter
[mm]
10 17 21 (1/2’’) 21 (1/2’’) 19 19
Dimensi
ons
(Width x
Depth x
Height)
[mm]
170x100
x70
420x170
x14
210x19.5
x16
200x270x
100
200x210x
100
200x210x
100
Weight
[kg]
0.6 2.38 1.82 1.82 1.74 1.74

1. General overview
This manual is intended to assist you in safe and reliable use. The product is designed
and manufactured strictly according to technical specifications using the latest
technology and components, and maintaining the highest quality standards.
READ THE MANUAL CAREFULLY AND
UNDERSTAND IT BEFORE USE.
To ensure long and reliable operation of the product, operate and maintain it correctly
and strictly in compliance with this manual. The technical data and specifications in this
manual are up-to-date. The manufacturer reserves the right to modifications for the
purpose of quality improvement. Considering the technological progress and the
feasibility of noise reduction, the product is designed and built so that risks resulting
from noise emissions are minimised as far as possible.
Explanation of symbols
The product meets the requirements of relevant safety standards.
Read the manual before use.
Recyclable product.
CAUTION! or WARNING! or REMEMBER! indicates a specific instruction
(general warning sign).
CAUTION! Risk of electric shock!
CAUTION! The figures in this manual are illustrative only and may
vary in some details from the actual appearance of the product.

The original version of the manual is in German language. Other language versions are
translations from German.
2. Operating safety
CAUTION! Read all safety warnings and all instructions. Failure to follow the
warnings and instructions may result in electric shock, fire and/or serious injury or
death.
The term “machine” or “product” in the warnings and instructions refers to the <WATER
PRESSURE PUMP>.
2.1. Electrical safety
a) Do not use the power cord in any unintended way. Never use it to carry the
appliance. Keep the power cord away from sources of heat, oil, sharp edges or
moving parts. Damaged or tangled cords increase the risk of electric shock.
b) Make sure that the supply voltage is 12 V DC (direct current). Higher voltage
will cause the pump to fail.
2.2. Workplace safety
a) Keep the workplace tidy and well lit. Disorder or poor lighting can lead to
accidents. Be careful, watch what you are doing and use common sense when
working with the appliance.
b) Do not use the appliance in areas of explosion hazard, for example in the
presence of flammable liquids, gases or dust. The appliance generates sparks
which can ignite dust or vapours.
c) If in doubt as to whether the appliance is working, contact the manufacturer’s
technical service.
d) Repairs to the appliance may only be carried out by the manufacturer's service.
Do not attempt to repair the product on your own!
e) In the event of ignition or a fire, use dry powder or CO2 extinguishers only to
suppress the fire of the appliance if live with electrical voltage.
f) No children or unauthorised individuals shall be allowed at the workplace.
(Lack of attention may result in loss of control over the appliance).
g) Connect and disconnect the water pressure line isolated upstream.
h) Do not aim the water pressure line outlet towards any people or animals.
Pressurised water can cause serious injuries.
i) Check the condition of the safety warning stickers regularly. Replace them if
they are illegible.
j) Keep this manual for future reference. If the product is to be handed over to a
third party, hand it over with this user manual.

k) Keep packaging components and small installation parts out of the reach of
children.
l) Keep the appliance away from children and animals.
m) When operating this appliance together with other appliances, follow each of
their user manuals.
Remember! Keep children and other bystanders safe while operating this
product.
2.3. Personal safety
a) Do not operate the product if you are tired, ill or under the influence of alcohol,
drugs or medication which might significantly impair your ability to operate
the product.
b) The product is not intended to be used by individuals (including children) with
reduced mental, sensory or intellectual capacity or lack of experience and/or
knowledge, unless they are supervised by an individual responsible for their
safety or have been given instructions by the responsible individual on how to
operate the product.
c) The appliance may only be operated by individuals who are physically fit,
capable of handling the appliance and who have been adequately trained,
have read this manual and have received training in health and safety.
d) The appliance is not a toy. Children must be supervised to ensure that they do
not play with it.
2.4. Safe use of the product
a) Do not overload the product. Use tools that are suitable for the application. A
correctly selected product ensures better and safer performance of the work
it is intended for.
b) Unplug the appliance from the mains before adjustment, cleaning or
maintenance. This safety precaution reduces the risk of accidental operation.
c) Keep unused appliances out of the reach of children and anyone unfamiliar
with the appliance or this manual. Appliances are dangerous in the hands of
inexperienced users.
d) Keep the product in good working order. Before each use, check for generally
evident damage and damage to any of the moving parts (inspect for cracks in
parts and components or any other condition that may affect the safe
operation of the product). If damaged, have the product repaired before use.
e) Keep the product out of the reach of children.
f) The product shall be repaired and maintained by qualified personnel using
original spare parts only. This will ensure safe operation of the product.

g) To ensure the designed operational integrity of the product, do not remove
the factory-installed covers or loosen any bolts.
h) Clean the appliance regularly to prevent permanent deposits of dirt.
i) Always make sure that the nozzle is properly installed in the appliance and the
hose is properly attached and free of damage before use.
j) The appliance is not a toy. Cleaning and maintenance shall not be performed
by children without adult supervision.
k) Do not start the appliance when it is empty.
l) Never attempt to tamper with the product to change its parameters or
structure.
m) Keep the appliance away from sources of fire and heat.
n) Do not overload the product.
o) It is recommended to use a flexible hose for potable water or a PEX tube
instread of a rigid pipe to connect to the pump.
p) Do not use metal couplings for the connections. Use plastic couplings
whenever possible.
q) Only a qualified technician may adjust the bypass.
r) Routinely maintain and clean the pump. Failure to ensure hygienic treatment
and maintenance is one of the reasons for low discharge capacity of the pump.
s) Remember to properly winterise the pump in storage, which means proper
preservation of the product against low temperature.
t) The pump can be installed in any orientation. If installed in vertical orientation,
the pump head must be at the bottom to avoid ingress of water into the motor
in the event of a failure.
u) The suction hose must be reinforced with a minimum I.D. of 3/8” (10 mm). The
discharge hose I.D. shall be 3/8” (10 mm).
v) Do not apply an inlet pressure above 30 psi (2.07 bar) at the suction side. Avoid
any inlet overpressure.
w) Avoid all kinks and couplings which would restrict the water flow too much.
x) Connect the filter on the inlet/suction side.
y) Use band clips to attach both ends of the hose and avoid air leaks into the
water line.
z) If a water stop valve is installed in the riser, its opening pressure shall not
exceed 2 psi.
aa) If using a piping sealant or a sealing tape for water piping, do not tighten the
connections sealed with these products too much or the products can be
sucked into the pump.
bb) Connect the water pump to a separate power line from the power source.
Connect the red (positive) lead to the positive (+) terminal post of the battery.
Connect the black (negative) lead to the negative (-) terminal post of the
battery.
cc) Do not connect other electrical loads to the pump’s power line.

dd) Install a service switch in an accessible location for easy operation of the
pump’s electrical power source. Always stop the pump if it is not going to be
used for a long time or when the tank is empty.
ee) Always install a fuse with a suitable rating. If there is a short circuit, an
unsuitable rating of the fuse increases the risk of pump failure and may
potentially result in injury and/or a risk of fire.
CAUTION! Although the appliance has been designed to be safe and
has been provided with
adequate safeguards, and despite the use of
additional safety measures, there is still a low, residual risk of accident or
injury during its operation. Caution and common sense are advised when
using the product.
3. Rules of use
This appliance is intended for pumping water. The product is intended for water
systems aboard motor homes and yachts, as well as for irrigation, solar-heated
water systems, and other pressurized water systems.
The product is intended for private home use only!
The user is responsible for any damage caused by non-intended use.
3.1. Appliance overview

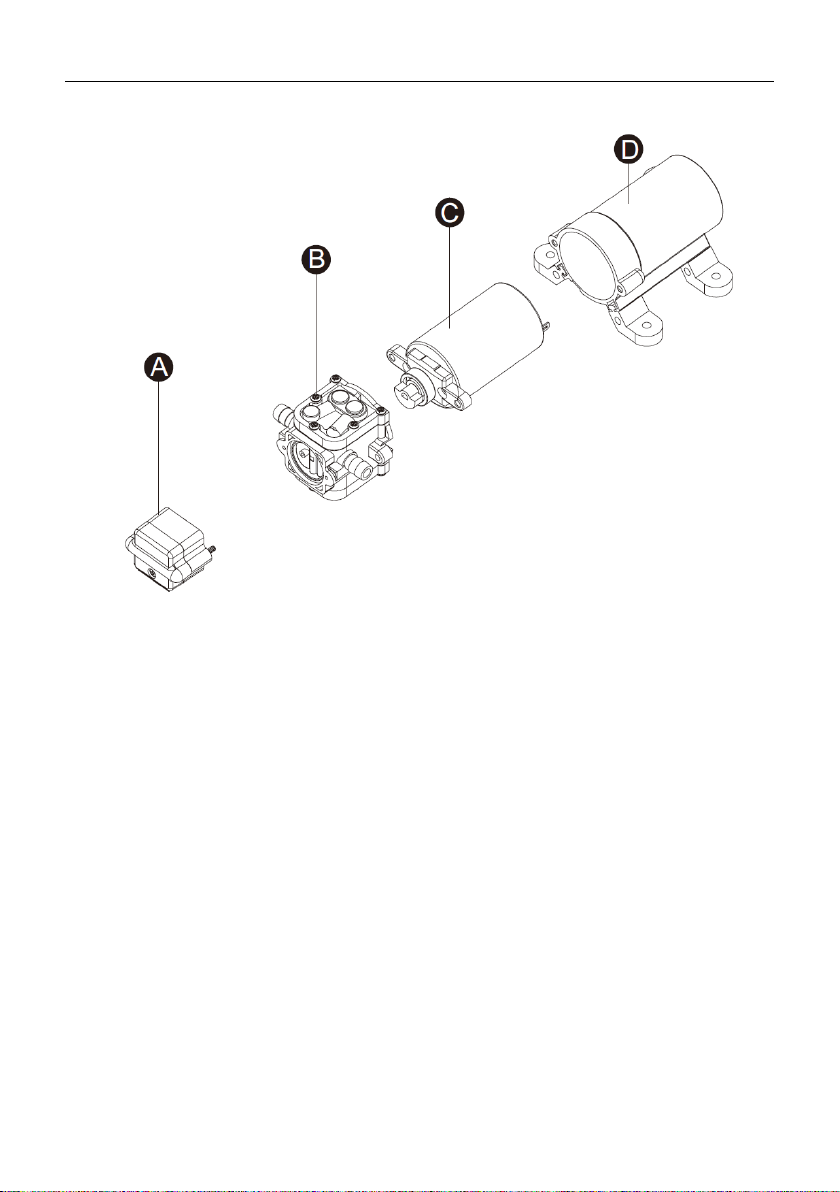

A. Pressure switch
B. Pump head assembly
C. Motor assembly
D. Rear casing assembly
3.2. Operating the appliance
a) It is recommended to use a flexible hose for potable water or a PEX tube
instread of a rigid pipe to connect to the pump.
b) Do not use metal couplings for the connections. Use plastic couplings
whenever possible.
c) Only a qualified technician may adjust the bypass.
d) The pump can be installed in any orientation. If installed in vertical orientation,
the pump head must be at the bottom to avoid ingress of water into the motor
in the event of a failure.
e) The suction hose must be reinforced with a minimum I.D. of 3/8” (10 mm). The
discharge hose I.D. shall be 3/8” (10 mm).
f) Plumb the system using high-pressure rated (up to 2 x pump power rating),
braid-reinforced, flexible piping to minimise vibration and noise.
g) Do not apply an inlet pressure above 30 psi (2.07 bar) at the suction side. Avoid
any inlet overpressure whenever possible.
h) Avoid all kinks and couplings which would restrict the water flow too much.
i) Connect the filter on the inlet/suction side.
j) Secure all connections against leaks.
k) Use band clips to attach both ends of the hose and avoid air leaks into the
water line.
l) If a water stop valve is installed in the riser, its opening pressure shall not
exceed 2 psi.
m) If using a piping sealant or a sealing tape for water piping, do not tighten the
connections sealed with these products too much or the products can be
sucked into the pump.
n) Connect the water pump to a separate power line from the power source.
Connect the red (positive) lead to the positive (+) terminal post of the battery.
Connect the black (negative) lead to the negative (-) terminal post of the
battery.
o) Do not connect other electrical loads to the pump’s power line.
p) Install a service switch in an accessible location for easy operation of the
pump’s electrical power source. Always stop the pump if it is not going to be
used for a long time or when the tank is empty.
q) Always install a fuse with a suitable rating. If there is a short circuit, an
unsuitable rating of the fuse increases the risk of pump failure and may
potentially result in injury and/or a risk of fire.
