Multi-COM Crazzy N95 Unlock CLIP Parts list manual

Copyright © 2007 by Multi-COM, Poland
Based on Dejan solution
Crazzy N95 Unlock CLIP
ENGLISH / POLISH
INSTRUCTION OF USAGE
YOU WILL NEED THESE:
REQUIMENTS:
• Phone must exactly got this version V 06wk41v23.4 17-04-07 RM-159 – if your phone don’t have this
version installed please use MTBox or JAF Box for flashing phoen to this version. Both of producer
sites got this file on their server and it’s exactly named - N95_RM-159_EURO_11.0.026_v2.0.exe -
for Chineese version thee are also available APAC flash there.
• we strongly recommend to use full charged battery for this operation
SUGGESTION: Before attempt to use Clip on phone we suggest to make backup of 301,1 field by
MTBox, JAF Box or even Dejan v1.0b software.
BEFORE YOU START: You must got counter of phone unlocked for this operation – if your
counter phone are blocked see of bottom of this instruction.

Copyright © 2007 by Multi-COM, Poland
Based on Dejan solution
1) Remove battery from phone and SIM Card. Open phone. Check if TP are clear – TP photo you will
find below.
2) For security reasons we suggest to use small portion isolating tape on condensator that are located
near CLK TP. Clip are constructed to even work without this but since when you just connect Clip to
phone so put PCB Clip into PCB phone it’s starting giving Power to chip so better to use this –it will
avoid to demage your phone,. Cutting small portion of tape will take less than 20 seconds but will
give you 100% sure that your phone will be given back to customer in good state.

Copyright © 2007 by Multi-COM, Poland
Based on Dejan solution

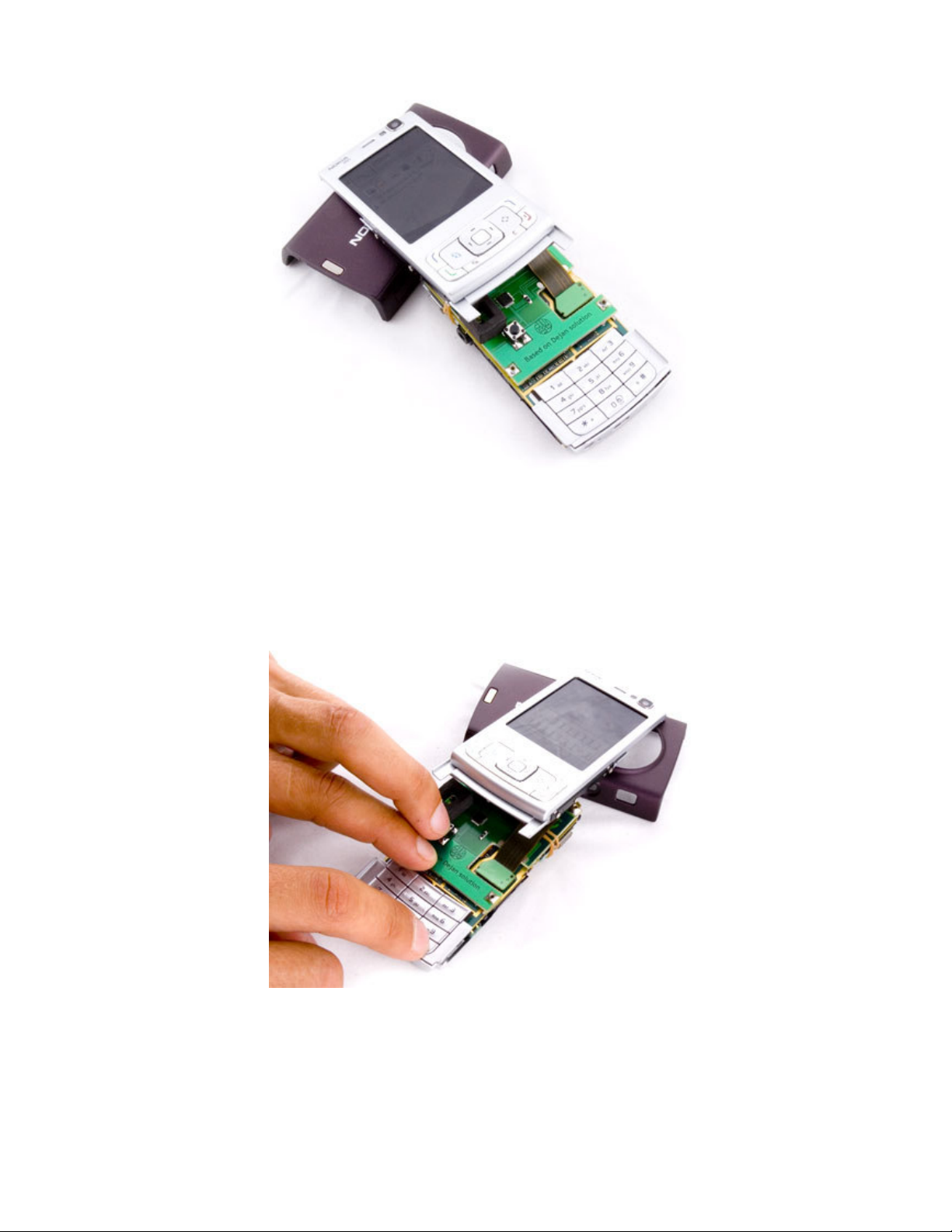

3) Install Crazzy Clip into phone – make sure that positioning drills are OK. – especially in down part of
phone. Positioning was maked to match with PCB of phone and not plastic parts (cover) make just
sure that it will fit inside PCB holes. We suggest to connect PCB phone and Crazzy Clip as show on
below picture – due this you will have almost hands free while whole process.

Copyright © 2007 by Multi-COM, Poland
Based on Dejan solution

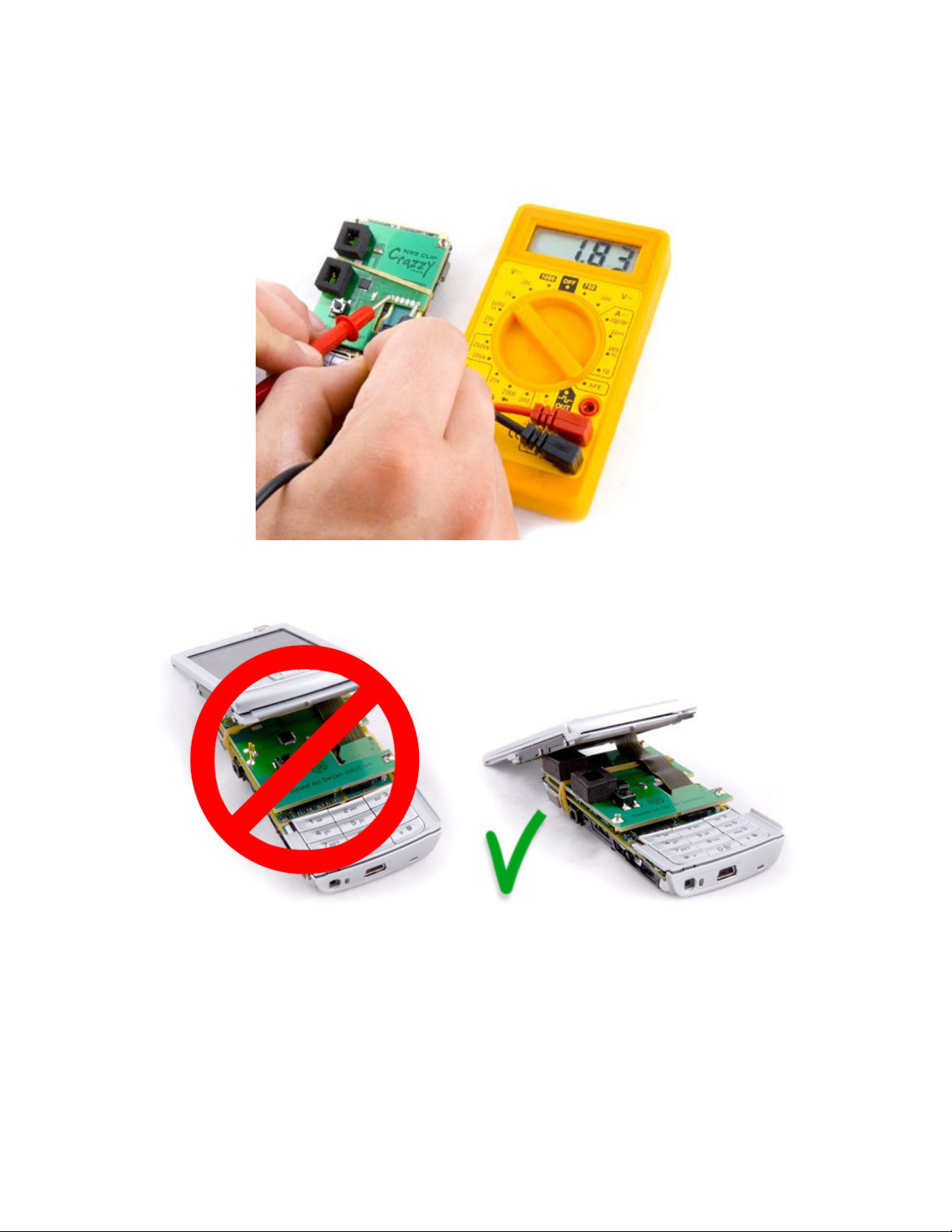

4) After installing Clip into phone put cerfully battery into phone and take multimeter. Power it ON and
check voltage on pins as shown on picture (left one and right one) – they must be from 1,8V/18.4V –
if it’s lower recharge your battery. If you got 0.0V then VCC pin are not connecting so Clip are not fit
perfectly to phone – correct this and try again. If you will not check this Clip will simply don’t’ have
power and will not work !!!!
5) Make sure that you install cover pins protection on upper side of Clip – this will avoid any shortcut.
Just look on picture.

Copyright © 2007 by Multi-COM, Poland
Based on Dejan solution
6) Install battery into phone when it leave on desk, Power it ON and wait until phone will goes into
OFFLINE mode (if you run it first time it will ask for country, date, time and then show Intro – just set
all these and ignore intro). Now enter from keypad #pw+123456789012345+1
7) Check once again by only looking to your PCB and Clip if all fits OK. – most important are
down positioning drills – they must be inside of phone PCB holes), isolating tape position (if
you not install it good it will cover CLK TP pin and phone will not unlock). You can also once
again check power supply to Clip me measuring by multimeter – flat tape of phoen are
smaller of check pins so you can do this without any problems. Just note that you will
anyway put your one finger on PCB to push it to PCB so note this.
8) Press SWITCH on Clip and hold it down steady – press now #on keypad

Copyright © 2007 by Multi-COM, Poland
Based on Dejan solution
9) You will see restriction OFF and phone will reboot – don’t disconnect anything until full reboot
process will end. When phone log in again just disconnect battery, remove Crazzy Clip. If you will
see Wrong code please check once again everything carefully – you got only 3 tries to Unlock phone
by code – then you must do this by Fbus solution described on end of this document.
10) Remove isolating tape from phone and assemble back phone – you can now give to customer.
If you read this instruction and all seems to be clear please read it then once again ;)))
NOTES:
• If in phone you got simlock installed into different level (GID) make sure that after trying +1 code try
7 one so #pw+123456789012345+7
• Code used in this instruction so 123456789012345 are only for sample – you can enter any 15
digits long code.
•
If phone got Counter Key blocked ( 3/3) you must use Direct SP Unlocking for this. You will need
Dejan v1.0b software that it’s free on Internet and Fbus cable for this or such device as MTBox or
JAF. Just install COM port emulator on their and connect thru Fbus cable N95 (MTBox require 10 pin
cable and ACP-12 for this phone – it will not boot up on RJ45 8 pin). All you must do it’s create PSW
file with where codes are located (any codes will be accepted) and name it with IMEI of your phone.
Read phone then and check if all simlock are not corrupted – if all it’s OK. You must just press
SWITCH on Crazzy Clip and then hit SP Unlock button in software – release button only when
software will write DONE. Since this description are not created for instructing how to use Dejan
v1.0b software please read all information from Dejan TXT file before using this solution.
FINAL NOTES:
If you will look into Clip you will see that it was constructed for multi purposes of usage – it has got also
option for install external power battery for these who like this. All you must to do it’s remove VCC pin from
TP as shown below and install LM1117 1.8V in correct place + make some cables +/- for 9V battery. We
tested Clip on several phones without any external power supply and works without any problems – this was
only because some people will fell better if they got battery installed.

Copyright © 2007 by Multi-COM, Poland
Based on Dejan solution
INSTRUKCJA OBSŁUGI
WYMAGANIA:
•
telefon musi posiadadokładnie wersje V 06wk41v23.4 17-04-07 RM-159 jeeli nie posiada tej
wersji musisz przeflashowatelefon przed rozpoczciem procedury za pomocMTBoxa, JAFA lub
innego urzdzenia. Odpowiednia wersja którmusisz uyto N95_RM-
159_EURO_11.0.026_v2.0.exe - znajdujsione na supporcie MTBoxa lub JAF’a. Odpowiednia
wersja APAC take znajdujsina stronie producenta.
•
zalecamy aby bateria w telefonie była w pełni naładowana jeeli kotrzystasz z wewntrznego
zasilania klipa a nie zewntrznego.
BDZIESZ POTRZEBOWAŁ:
OPIS CAŁEJ OPERACJI:
ZALECENIA: Przed rozpoczciem operacji wykonaj backup filelda 308,1 za pomocurzdzenia
MT-Box, JAF Box lub innego który daje takmoliwo. Moesz teuydarmowego programu
Dejan v1.0b
INFORMACJA: Ponisza instrukcja podana jest tylko w przypadku kiedy telefon posiada
odblokowany licznik błdów – jeeli licznik jest zablokowany (Key Counter 3/3) zapoznaj siz
opisem na kocu strony.

Copyright © 2007 by Multi-COM, Poland
Based on Dejan solution
1) Usubaterie z telefonu oraz kartSIM i rozbierz telefon i sprawdczysto TP – upewnij sie nie
ma adnych zabrudzeitp.– zdjcie obrazujce TP znajdziesz poniej.
2) W celu bezpieczestwa całej operacji zastosuj mały kawałek tamy izolacyjnej na kondensatorze
znajdujcym sinajbliej TP jak na zdjciu poniej – izolacja nie jest wymagana ale zalecana dla
bezpiecznego procesu i nalegamy na jej monta!!!! Brak jej moe spowodowapodczas montau
TP (jako e klip jest juzasilany z PCB) zwarcie i trwałe uszkodzenie telefonu.

Copyright © 2007 by Multi-COM, Poland
Based on Dejan solution
3) Podłcz Crazzy N95 Clip TP – sprawddokładnie mocowanie bolców stabilizujcych w telefonie –
bazowanie wykonywane jest w stosunku do płyty telefonu a nie plastikowej obudowy. W celu
pewnego mocowania najlepiej jest do tego uy„gumki recepturki” i owin telefon tak jak na zdjciu
poniej. Najlepiej aby Crazzy TP Clip był owinity w połowie – unikniesz wtedy mocnego dociskania
dolnej czci klipa.

Copyright © 2007 by Multi-COM, Poland
Based on Dejan solution
4) Sprawdteraz czy klip ma zasilanie. W tym celu włódelikatnie baterie do telefonu (najlepiej wsun
jod dołu) i włcz telefon. Zmierz dwa skrajne piny tak jak pokazano to na zdjciu – zasilanie
powinno miewarto 1.8/1.84V – jeeli zasilanie jest nisze doładuj baterie. Jeeli go nie ma w
ogóle oznacza to e adapter jest le załoony – sprawdponownie mocowanie i powródo tego
punku.
5) Zainstaluj ochronki na górne czci płyty (znajdujsiw zestawie) – unikniesz dziki temu ryzyka
zwarjeeli połysz LCD telefonu na płycie.
6) Zainstaluj baterie i włcz telefon bez karty SIM i poczekaj aprzejdzie w tryb upienia (LCD si
wygasi – jeeli uruchamiasz telefon pierwszy raz bdzie pytał o pastwo itp. – naley ustawite
dane lub je zignorowa, tak samo naley postpipodczas zapytania o uruchomienie DEMO
telefonu). Jeeli telefon przeszedł juw tryb upienia wpisz kod #pw+123456789012345+1

Copyright © 2007 by Multi-COM, Poland
Based on Dejan solution
7) Upewnij sijeszcze raz wyłcznie ogldajc telefon z boku lub pod ktem, e piny TP znalazły
siw odpowiednich miejscach, tama izolacyjna nie zasłania punktu CLK oraz bolce
mocujce dolncz klipa weszły w płyttelefonu. Jako e rozstaw pinów pomiarowych
został specjalnie dobrany tak aby mona było teraz sprawdzijeszcze raz zasilanie klipa
nalegamy aby zostało to wykonane (tak jak w punkcie 4 ale z zamontowanym LCD i
włczonym telefonem – zasilanie przypomnpowinno miewarto 1.8/1.84V)
8) Nacinij SWITCH na klipie i trzymaj go po czym wpisz ostatnicyfrtj. #
9) Restrykcje zostanusunite – w tym momencie pu SWITCH i poczekaj atelefon sizrestartuje.
Usubaterie i rozłcz klipa. Jeeli simlock nie został usunity tj. otrzymałeinformacje Kod
nieprawidłowy sprawdpozycje tamy izolacyjnej, mocowanie pinów i powtórz całoperacj.
10) Usutamizolacyjni złótelefon.

Copyright © 2007 by Multi-COM, Poland
Based on Dejan solution
Jeeli po przeczytaniu tego opisu wszystko wydaje sizrozumiałe przeczytaj instrukcje jeszcze raz
;)))
NOTA:
• Jeeli w telefonie simlock załoony jest na inny poziom (GID) powtórz sekwencje od pkt4. zmieniajc
odpowiednio GID – dla poziomu 7 cig bdzie wygldał nastpujco #pw+123456789012345+7
• Kod 123456789012345 został podany tylko jako przykład – moesz zastpigo kadym innym 15
cyfrowym kodem.
• Jeeli telefon posiada zablokowany licznik błdów (Key Counter 3/3) zastosuj darmowy program
Dejan v1.0b w celu bezporedniego odblokowania. Bdziesz potrzebował do tego Celu MTBoxa lub
JAF Box –uruchom COM emulator i skonfiguruj odpowiednio program Dejana. Podłcz telefon
poprzez kabel Fbus (dla MTBoxa wymagane bdzie zastosowanie kabla 10 pinowego oraz
ładowarki ACP-12). Utwórz odpowiedni plik w katalogu PSW zawierajcy plik z kodami z nazw
IMEI’a Twojego telefonu, odczytaj dane z telefonu poprzez Read Phone – jeeli wszystkie dane s
poprawne nacinij na klipie SWITCH i trzymaj go – w tym momencie kliknij SP UNLOCK. Telefon
zostanie odblokowany. Niniejsza instrukcja nie ma na celu opisywanie całego sposobu resetu
licznika w BB5 – prosimy zapoznasiz oprogramowaniem Dejana w wersji v1.0b przed jej
uyciem.
UWAGI:
Klip został tak skonstruowany aby mona w nim uytake zewntrzne zasilanie – w tym celu usupin który
oznaczony jest na zdjciu poniej z klipa a nastpnie dolutuj do płyty stabilizator 1.8V (LM1117) i dolutuj
złcze na baterie 9V. Z naszych testów i obserwacji wynika jednak, e instalacja zewntrznego zasilania jest
zbdna (inni producenci montujje tylko i wyłcznie dlatego aby unikn nastpnego lutowanego kabla w
telefonie).
