Musway MAE6.2T User manual

MAE6.2T
20 MM (0.75”) SILK DOME TWEETERS

EINBAUHINWEISE
Der erste Schritt bei der Installation der Lautsprecher sollte die sorgfältige
Planung sein. Folgen Sie einfach diesen Vorschlägen, um das bestmögliche
Resultat zu erreichen.
1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das
Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Be-
achten Sie dabei auch die Position der Sitze, Nackenstützen und anderer
Aufbauten im Innenraum.
2. Montieren Sie die Lautsprecher rechts und links in der selben Anordnung,
d.h. sie sollten auf der gleichen Höhe und direkt gegenüber zueinander
eingebaut werden. Vermeiden Sie wenn möglich, dass ein Lautsprecher
höher, tiefer, weiter weg oder näher wie der gegenüberliegende Lautspre-
cher montiert wird.
3. Achten Sie beim Einbau darauf, dass der Abstand zwischen dem Hochtö-
ner und dem Mitteltöner möglichst gering ist.
4. Überprüfen Sie vor dem Bohren von Montagelöchern immer, was sich
hinter der gewählten Montageäche bendet. Bitte beschädigen Sie auf
keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Tank oder an-
dere Fahrzeugteile.
5. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachge-
recht in einem Türpanel oder einer Heckablage fest montiert werden.
Lücken oder lose Stellen zwischen Lautsprecherkorb und Montageober-
äche sollten abgedämmt bzw. geschlossen werden.
6. Bitte behandeln Sie die Komponenten mit Sorgfalt während des Einbaus,
andernfalls könnten diese ernsthaft beschädigt werden.
7. Bitte achten Sie beim Anschließen der einzelnen Komponenten stets auf
die korrekte Polarität (+ / –) der Anschlüsse.
8. Schließen Sie die Lautsprecher-Anschlüsse niemals an den Massean-
schluss oder an die Karosserie des Fahrzeugs an.

TECHNISCHE DATEN
MAE6.2T
20 mm (0.75“) Hochtöner
Gewebe-Neodym-Kalotten
Impedanz 4 Ohm
Frequenzbereich 3.200 - 24.000 Hz
12dB Kabel-Frequenzweichen
Optional mit - 3dB Absenkung
Abmessungen Ø 36 x 19 mm
Pult-Gehäuse Ø 36 x 24 mm
Einbau-Gehäuse Ø 41 x 23 mm, Einbautiefe 14 mm
Aufsatz-Gehäuse Ø 41 x 23 mm

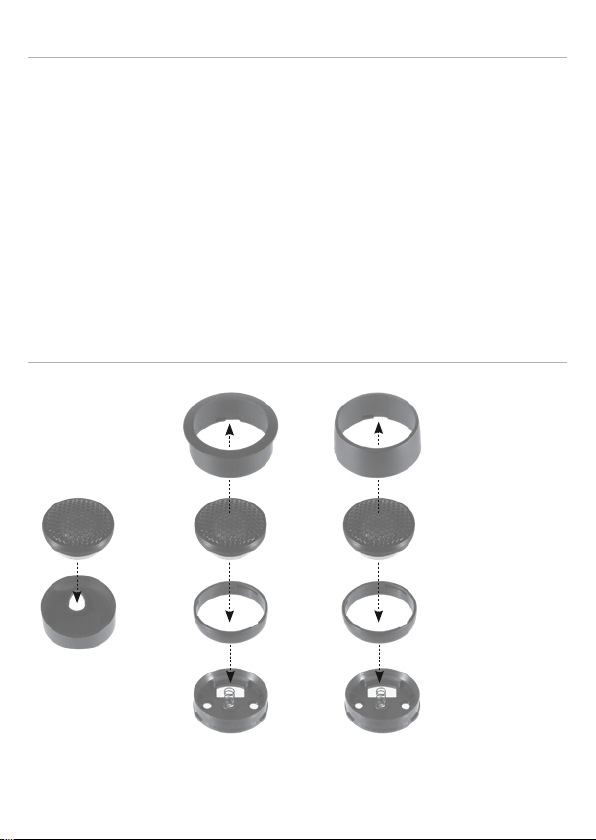

MONTAGEOPTIONEN

ANSCHLUSSBEISPIEL
LAUTSPRECHER-AUSGÄNGE
VERSTÄRKER
LINKS RECHTS
L R
Optional:
Durchtrennen Sie die
orange Kabelschlaufe für
eine Hochtonabschwächung
von – 3dB.
Optional:
Durchtrennen Sie die
Kabelenden, falls Sie die
Kabel-Frequenzweichen direkt
am Verstärker anschließen
möchten.
ACHTUNG:
Bitte betreiben Sie die Hochtöner nur mit der beiliegenden Kabel-Frequenzweichen.
Zu tiefe Frequenzen können die Hochtöner dauerhaft beschädigen.
ANSCHLUSSBEISPIEL
MIT MAE6.2W

ENTSORGUNG
Elektro- und Elektronikgeräte – Informationen für private Haushalte:
Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und
Elektronikgeräten. Die wichtigsten Anforderungen sind hier zusammengestellt.
1. Getrennte Erfassung von Altgeräten
Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben
diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den
Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.
2. Batterien und Akkus sowie Lampen
Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen,
die zerstörungsfrei aus dem Altgerät entnommen werden können, im Regelfall vor der Abgabe an einer Erfassungsstelle
vom Altgerät zu trennen. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines
öffentlich-rechtlichen Entsorgungsträgers zugeführt werden.
3. Möglichkeiten der Rückgabe von Altgeräten
Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungs-
träger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich
abgeben.
Rücknahmepichtig sind Geschäfte mit einer Verkaufsäche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie
diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsäche von mindestens 800 m², die mehrmals pro Jahr oder dau-
erhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung
von Fernkommunikationsmitteln, wenn die Lager- und Versandächen für Elektro- und Elektronikgeräte mindestens 400 m²
betragen oder die gesamten Lager- und Versandächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme
grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleis-
ten.
Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepichtigen Vertreibern unter anderem
dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abge-
geben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur
unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln
für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Groß-
geräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht
werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rück-
gabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren
Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.
4. Datenschutz-Hinweis
Altgeräte enthalten häug sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und
Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die
Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.
5. Bedeutung des Symbols „durchgestrichene Mülltonne“
Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin,
dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.
Hersteller-Informationen gemäß § 18 Abs. 4 ElektroG (neu)

The rst step of installing a speaker system is thorough planning. Choose a
suitable location for your speaker components carefully. Follow these sug-
gestions to ensure proper imaging and maximum performance:
1. Choose a location that offers the least amount of obstruction between
the components and your ears. Pay also attention to the position of the
seats, headrests and other constructional systems in the interior space
of the car.
2. Try to mount the speakers on the same arrangement. They should be
installed at the same height and directly across from each other. Do not
mount one speaker higher, lower, further forward or further backward from
the opposite speaker.
3. The tweeter should always be installed as close as possible to the speak-
ers.
4. Always take a look behind the chosen mounting locations to ensure that
there is proper clearance for the rear of the speakers and avoid obstruc-
tions such as window tracks, wire harnesses, gas tank etc.
5. Maximum performance is achieved when the speaker is securely mount-
ed to a door panel or rear speaker deck. There should be no gaps be-
tween the speaker basket and the mounting surface
6. Please handle the components with care, otherwise they will get dam-
aged.
7. Please pay attention to the correct polarity (+ or -) for all terminals and
connections.
8. Never connect the speakers to the electrical ground or with the body of
the vehicle.
9. If you have to dispose the device, please note that no electronic devices
may be disposed in the household waste. Dispose the device in a suitable
recycling facility in accordance with local waste regulations. If necessary,
consult your local authority or your dealer.
INSTALLATION NOTES

SPECIFICATIONS
MAE6.2T
20 mm (0.75“) Tweeters
Silk Dome Neodymium Drivers
Impedance 4 Ohms
Frequency Range 3.200 - 24.000 Hz
12dB Cable Crossovers
Optionally with - 3dB attenuation
Dimensions Ø 36 x 19 mm
Angled Housing Ø 36 x 24 mm
Flush Mount Housing Ø 41 x 23 mm, Installation Depth 14 mm
Surface Mount Housing Ø 41 x 23 mm

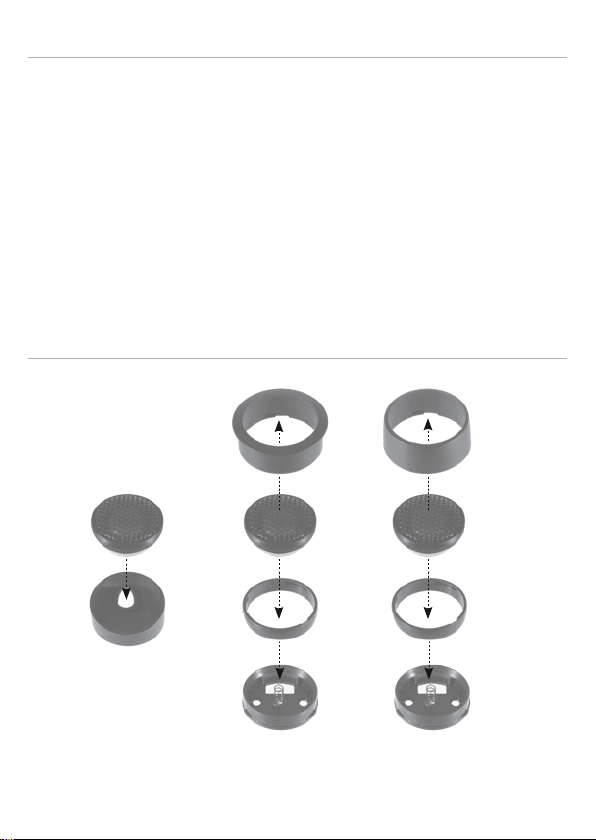

MOUNTING OPTIONS

CONNECTION EXAMPLE
SPEAKER OUTPUTS AMPLIFIER
LEFT RIGHT
L R
Optional:
Cut the orange cable loops for a
– 3dB tweeter attenuation.
CAUTION:
Please only operate the tweeters with the enclosed cable crossovers.
Frequencies that are too low can permanently damage the tweeters.
CONNECTION EXAMPLE
WITH MAE6.2W
Optional:
Cut the cable ends
if you want to connect
the cable crossovers
directly to the amplier.
