Myto Billien OBU 5051 User manual

Základný návod na obsluhu palubnej
jednotky Billien OBU 5051
Verzia: 01/2020
Basic On-Board Unit User’s Guide
Version: 01/2020
Egyszerűsített kezelési útmutató fedélzeti egységhez
01/2020-as verzió
Grundlegende Bedienungsanleitung zum Bordgerät (OBU)
Version: 01/2020
Podstawowa instrukcja obsługi jednostki pokładowej
Wersja: 01/2020
Основная инструкция по эксплуатации бортового прибора
Версия: 01/2020

2

3
Návod na obsluhu palubnej jednotky
1. Obsah balenia ..................................................... 4
2. Všeobecné pokyny ................................................. 4
3. Indikačné, signalizačné aovládacie prvky ............................. 5
4. Umiestnenie ainštalácia palubnej jednotky Billien OBU 5051 ............ 6
5. Nastavenie palubnej jednotky Billien OBU 5051........................ 7
6. Prevádzkové stavy palubnej jednotky Billien OBU 5051 ................ 10
7. Základné bezpečnostné pokyny..................................... 13
Základný návod na obsluhu
palubnej jednotky
Billien OBU 5051
SK

4
1.Obsah balenia
Balenie palubnej jednotky Billien OBU
5051 obsahuje tieto komponenty:
• palubnú jednotku Billien OBU 5051 vrá-
tane batérie;
• napájací kábel na inštaláciu do cigare-
tového zapaľovača s LED indikátorom
napájania na konektore;
• držiak palubnej jednotky vrátane šty-
roch prísaviek;
• návod na obsluhu palubnej jednotky.
Napájací kábel na pevnú inštaláciu palub-
nej jednotky do vozidla nie je súčasťou ba-
lenia palubnej jednotky Billien OBU 5051.
2.Všeobecné pokyny
• Skontrolujte, či je obsah balenia pa-
lubnej jednotky Billien OBU 5051
kompletný, vybaľte všetky komponenty
askontrolujte ich neporušenosť.
• Vo vozidle používajte výlučne palubnú
jednotku a príslušenstvo palubnej jed-
notky, ktoré sú k vozidlu priradené na
základe platne uzatvorenej zmluvy opo-
skytnutí palubnej jednotky – palubná
jednotka je neprenosná.
• Ak počas jazdy po vymedzených úse-
koch ciest budete vo vozidle prepra-
vovať aktivovanú palubnú jednotku,
ktorá nemá byť včase prepravy použitá
nazaznamenanie mýtnych udalostí (tzv.
transportný režim), ste povinný pred
jazdou kontaktovať zákaznícku linku
alebo v prípade registrácie vozidla do
elektronického mýtneho systému ste
povinný pred jazdou informovať pracov-
níka zákazníckeho miesta.
• Vprípade, že ste uzatvorili zmluvu ouží-
vaní vymedzených úsekov ciest vrežime
následného platenia mýta, odporúčame
vám, aby ste palubnú jednotku pripojili
k elektrickej sústave vozidla prostred-
níctvom pevnej inštalácie. Využite na-
pájací kábel na pevnú inštaláciu určený
prevádzkovateľom systému.
• Každú poruchu, nesprávnu funkčnosť,
krádež, stratu, zničenie a/alebo poško-
denie palubnej jednotky oznámte bez-
odkladne prevádzkovateľovi systému na
zákazníckej linke [phone].

5
Návod na obsluhu palubnej jednotky

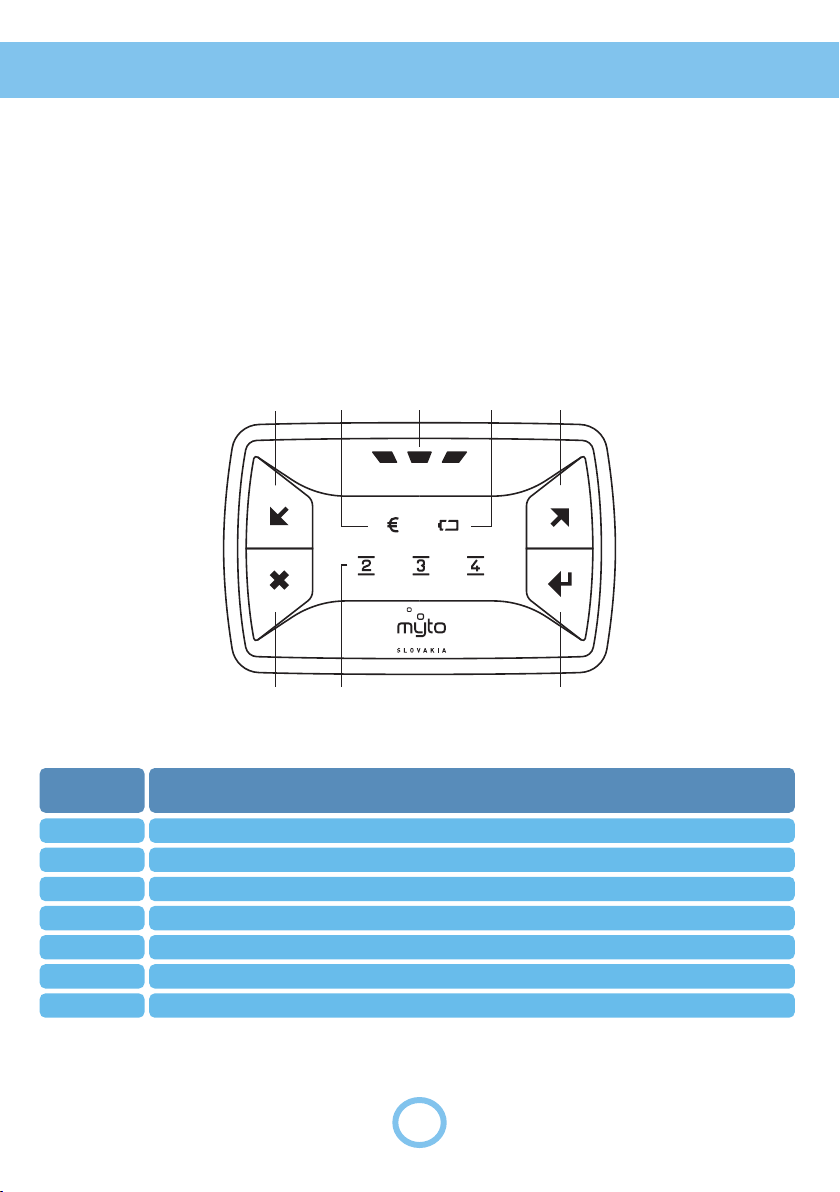

3. Indikačné, signalizačné
aovládacie prvky
Na čelnej strane palubnej jednotky sa
nachádzajú indikačné, signalizačné aovlá-
dacie prvky. Ich význam je opísaný nižšie.
1 32
4
5
7 6
5
Číslo Význam
1 Hlavná kontrolka stavu (LED indikátor celkového stavu)
2 Kontrolka stavu mýtneho účtu (symbol €)
3 Kontrolka stavu napájania (symbol batérie)
4 Kontrolky počtu náprav (počet náprav vzhľadom na kategóriu vozidla – čísla 2, 3, 4)
5 Tlačidlá na nastavenie počtu náprav
6 Tlačidlo na vyvolanie komunikácie OBU 5051
7 Tlačidlo na vypnutie/zapnutie zvukových upozornení

6
4.Umiestnenie ainštalácia palubnej jednotky Billien OBU 5051
6.
1.
5.
2.
4.
3.

7
Návod na obsluhu palubnej jednotky
• Vyberte vhodné miesto na inštaláciu
palubnej jednotky. Pred pripevnením
palubnej jednotky sa odporúča navlhčiť
prísavky na zadnej strane palubnej
jednotky atiež utrieť zvnútra čelné sklo,
aby bol jeho povrch pred prisatím zba-
vený prachu (obrázok č. 1).
• Pripevnite držiak sprísavkami na miesto
určené na inštaláciu a silne pritlačte
vstrede každej prísavky (obrázok č. 2).
• Vložte palubnú jednotku do držiaka
najskôr jej spodnou časťou tak, že vý-
bežky na palubnej jednotke Billien OBU
5051 zapadnú do výrezov vdolnej časti
držiaka, a potom pritlačte na hornú
časť palubnej jednotky, kým nepočujete
klapnutie (obrázok č. 3).
• Ak používate vo vozidle zásuvku DIN
s menším priemerom, odstráňte naj-
skôr (pootočením doľava avytiahnutím)
červený nadstavec na koncovke napája-
cieho kábla (obrázok č. 4).
• Pripojte napájací kábel palubnej jed-
notky do zásuvky cigaretového zapaľo-
vača a skontrolujte, či LED kontrolka na
konektore napájacieho kábla svieti na
zeleno a indikuje tak korektný kontakt
na napájanie palubnej jednotky (obrázky
č. 5, 6).
• Aktiváciu azákladné nastavenie palub-
nej jednotky vykonáva poverený pra-
covník prevádzkovateľa systému, a to
na základe údajov uvedených vzmluve
o užívaní vymedzených úsekov ciest
a v zmluve o poskytnutí palubnej jed-
notky.
• Vprocese preberania palubnej jednotky
skontrolujte ako správnosť údajov, tak
aj správnosť indikovaného nastavenia
palubnej jednotky a indikovaného pre-
vádzkového stavu palubnej jednotky.
5.Nastavenie palubnej jednotky
Billien OBU 5051

8
Nastavenie palubnej jednotky Billien OBU 5051
Typ vozidla
Kategória vozidla
Symbol na paneli Billien OBU 5051
Hmotnosť Počet náprav
od 3,5 t do 12 t
2
3
4
5
12 t a viac
Nákladné
vozidlá
Autobusy
od 3,5 t do 12 t
12 t a viac

9
Návod na obsluhu palubnej jednotky
• Palubná jednotka nemá žiadne tlačidlo
na zapnutie alebo vypnutie, začne praco-
vať vždy po pripojení kzdroju napájania.
Vprípade, že je palubná jednotka pripo-
jená kzdroju napájania, zapne sa vždy:
− keď zapnete zapaľovanie
(obrázokč.7), alebo
− keď bude vozidlo uvedené do pohybu,
alebo
− po stlačení ľubovoľného tlačidla.
7.

10
Prevádzkový
stav Panel Stavový LED indikátor Opis
AKTÍVNA
symbol svieti
na zeleno
kategória
vozidla svieti
na zeleno
svieti na
zeleno
Palubná jednotka indikuje prevádzkový stav, ktorý
umožňuje získať údaje potrebné na výpočet mýta
ana výkon kontroly úhrady mýta.
VAROVANIE
symbol svieti
na žlto
kategória
vozidla svieti
na zeleno
bliká na
zeleno
Palubná jednotka indikuje v režime
predplateného mýta skutočnosť, že výška
predplateného mýta je rovná alebo nižšia, ako
je stanovený minimálny zostatok predplateného
mýta. Prevádzkovateľ vozidla a/alebo vodič
vozidla sú povinní predplatiť si mýto alebo opustiť
vymedzené úseky ciest.
V prípade, že prevádzkovateľ vozidla a/alebo
vodič vozidla užívajú vymedzené úseky ciest
v režime následného platenia mýta, palubná
jednotka indikuje skutočnosť, že výška úhrady
mýta v jednom fakturačnom období dosiahla
80% z výšky bankovej záruky a/alebo hotovostnej
zábezpeky.
6.Prevádzkové stavy palubnej jednotky Billien OBU 5051
• Pred jazdou, počas jazdy apo skončení
jazdy po vymedzených úsekoch ciest ste
povinný kontrolovať funkčnosť aspráv-
nosť nastavenia palubnej jednotky.
• V prípade, že pred užívaním alebo po-
čas užívania vymedzených úsekov ciest
dôjde k zmene počtu náprav vozidla
(napr. pripojenie prívesu), ste povinný
zmeniť prostredníctvom príslušného
ovládacieho prvku palubnej jednotky
údaj opočte náprav tak, aby zodpovedal
skutočnej kategórii vozidla/skutočnému
počtu náprav.
• S cieľom zmeniť počet náprav stláčajte
alebo , kým sa počet náprav zo-
brazených na OBU jednotke nezhoduje
s vaším vozidlom alebo s jazdnou sú-
pravou.
• Aktiváciu alebo deaktiváciu akustickej
signalizácie môžete vykonať stláčaním
tlačidla .

11
Návod na obsluhu palubnej jednotky
Panel Stavový LED
indikátor Opis
symbol svieti
na červeno
kategória
vozidla svieti
na zeleno
svieti na
červeno
Palubná jednotka indikuje skutočnosť, že
prevádzkovateľ vozidla a/alebo vodič vozidla,
ktorí užívajú vymedzené úseky ciest v režime
predplateného mýta, nemajú predplatené mýto,
prevádzkovateľ vozidla a/alebo vodič vozidla
nesmú používať vymedzené úseky ciest bez
úhrady mýta.
V prípade režimu následného platenia mýta
palubná jednotka indikuje skutočnosť, že výška
úhrady mýta v jednom fakturačnom období
dosiahla 99 % z výšky bankovej záruky a/alebo
hotovostnej zábezpeky, alebo skutočnosť, že
palivová karta bola zablokovaná vydavateľom
palivových kariet, alebo došlo k uplynutiu času
platnosti palivovej karty, prostredníctvom
ktorej je zabezpečený záväzok úhrady mýta.
Prevádzkovateľ vozidla a/alebo vodič vozidla
nesmú užívať vymedzené úseky ciest dovtedy,
kým nevykonajú dodatočné zabezpečenie záväzku
úhrady mýta.
BLOKOVANÁ
DEAKTIVOVANÁ
symbol svieti
na zeleno
kategória
vozidla svieti
na zeleno
symbol
nesvieti
kategória
vozidla
nesvieti
svieti na
červeno
bliká na
červeno
Technické zablokovanie, prevádzkovateľ vozidla
a/alebo vodič vozidla nesmú užívať vymedzené
úseky ciest.
Palubná jednotka indikuje skutočnosť, že
je deaktivovaná a neumožňuje získať údaje
potrebné na výpočet mýta a na výkon kontroly
úhrady mýta – prevádzkovateľ vozidla a/alebo
vodič vozidla nesmú užívať vymedzené úseky
ciest.
Prevádzkový
stav
BLOKOVANÁ

12
• V prípade, že palubná jednotka Billien
OBU 5051 indikuje prevádzkový stav
varovania, blokovania, deaktivovanej
palubnej jednotky alebo v aktívnom
stave nezobrazuje stanovené indiká-
tory, postupujte predovšetkým vsúlade
s príslušnými ustanoveniami platného
a účinného zákona č. 474/2013 Z. z.
o výbere mýta za užívanie vymedze-
ných úsekov pozemných komuniká-
cií a o zmene a doplnení niektorých
zákonov vplatnom znení, ako aj vsúlade
so všeobecnými obchodnými podmien-
kami správcu výberu mýta a s týmto
návodom na obsluhu palubnej jednotky.
• V prípade, že vás zákaznícka linka
vyzve vykonať vynútený prenos údajov
zpalubnej jednotky (t. j. prenos údajov
z palubnej jednotky do elektronického
mýtneho systému stlačením na to ur-
čeného tlačidla), stlačte tlačidlo určené
na vyvolanie komunikácie a podržte
ho najmenej 3 sekundy, kým nezaznie
dvojité pípnutie reproduktora ako po-
tvrdenie vami realizovaného vynútenia
prenosu.
Panel
symbol napájania OBU Opis
svieti zelená
svieti červená
kontrolka stavu
napájania trvalo zhasnutá
svieti žltá
bliká farbou, ktorá indikuje
aktuálny stav nabitia batérie
Batéria je plne nabitá.
Batéria je úplne vybitá.
Prípad pevnej inštalácie sodpojenou batériou
(ADR – prevoz nebezpečného nákladu).
Batéria sa nabíja/po nabití sa zmení na zelenú.
Palubná jednotka je odpojená od napájania. Skontrolujte, či
zásuvka cigaretového zapaľovača poskytuje napájanie a či je
kábel napájania palubnej jednotky správne pripojený. Ak je všetko
v poriadku akontrolka napriek tomu bliká, navštívte najbližšie
zákaznícke miesto na vyriešenie problému.
Vysvetlivky stavov symbolu batérie

13
Návod na obsluhu palubnej jednotky
• Nepoužívajte palubnú jednotku v roz-
pore snávodom na jej obsluhu.
• Palubnú jednotku neobsluhujte počas
vedenia motorového vozidla, ovládanie
palubnej jednotky je z dôvodu bezpeč-
nosti zablokované.
• Nestláčajte tlačidlá hranatými a/alebo
ostrými predmetmi (napr. perom).
Zabráňte akémukoľvek mechanickému
manipulovaniu s palubnou jednotkou,
ktorého dôsledkom je povrchové
poškodenie palubnej jednotky (napr.
popísanie, nalepovanie nálepiek ainé).
• Palubnú jednotku smiete pripojiť
výlučne na jednosmerné napätie
vrozsahu 9 – 32 V.
• Pravidelne kontrolujte, či napájací kábel
nie je poškodený.
• Zabráňte nadmernému pôsobeniu tep-
loty, nárazom aotrasom.
• Zabráňte vniknutiu akýchkoľvek cudzích
predmetov, prachu atekutín do palub-
nej jednotky. Na čistenie nepoužívajte
prchavé rozpúšťadlá, napr. alkohol,
riedidlo, benzín a drsné čistiace pro-
striedky.
• V prípade, že palubná jednotka bude
úplne alebo čiastočne nefunkčná vdô-
sledku nesprávneho alebo neoprávne-
ného používania, alebo bude vykazovať
známky mechanického alebo iného po-
škodenia, alebo keď nebude vrátená
vstanovenej lehote, prevádzkovateľ sys-
tému je oprávnený účtovať si zmluvnú
pokutu podľa aktuálneho sadzobníka
poplatkov.
7.Základné bezpečnostné pokyny
• Ak používate palubnú jednotku mimo
územia Slovenskej republiky, upozorní
vás na túto skutočnosť tak, že na stre-
dovom paneli nesvieti symbol eura
a LED indikátor celkového stavu bude
vypnutý.
• Transportný režim je signalizovaný
blikaním hlavnej kontrolky stavu
(LED indikátora) striedavo zeleným
ažltým svetlom.

14

15
On-Board Unit User’s Guide
1. Package contents ................................................. 16
2. General instructions .............................................. 16
3. Indicator, signal and control features................................ 17
4. Placement and installation of Billien OBU 5051 ....................... 18
5. Billien OBU 5051 setting ........................................... 19
6. Billien OBU 5051 operating statuses ................................ 22
7. Basic safety instructions........................................... 25
Basic User’s Guide
for Billien OBU 5051
EN

16
1.Package contents
Billien OBU 5051 package contains the
following components:
• Billien OBU 5051 including the battery;
• Power cable for installation in a ciga-
rette lighter with a LED power indicator
on the connector;
• On-Board Unit holder including four
suction cups;
• On-Board Unit User’s Guide.
The power cable for fixed installation of the
on-board unit in a vehicle is not included in
the package of Billien OBU 5051.
2. General instructions
• Check that the package contents of
Billien OBU 5051 are complete, unpack
all components and check that they are
intact.
• Only use an OBU and OBU accessories
that are assigned to the vehicle on the
basis of a valid concluded Contract on
the Provision of the On-Board Unit. An
OBU is non-transferable.
• If you are driving with an activated OBU
in the vehicle while driving on specified
road sections that should not be used
to record toll events during the journey
(the so-called transport mode), you are
obliged to contact the customer service
line before driving or in case of the
vehicle registration in the electronic toll
system you are obliged to inform a cus-
tomer service point staff before driving.
• If you have a concluded Contract on the
Use of Specified Road Sections in the
Postpay Mode, we recommend that you
connect the OBU to the electrical sys-
tem of the vehicle via fixed installation.
Use a power cable for fixed installation
designated by the system operator.
• Report any malfunction, error, theft,
loss, destruction and/or damage to the
OBU to the system operator on the cus-
tomer service line [phone].

17
On-Board Unit User’s Guide
3.Indicator, signal and control
features
Indicator, signal and control features are
located on the front of the OBU. Their
meaning is described below.
1 32
4
5
7 6
5
Number Meaning
1 Main status indicator (LED overall status indicator)
2 Toll account status indicator (€ symbol)
3 Power status indicator (battery symbol)
4 Axle indicators (number of axles with regard to the vehicle category/numbers 2 3 4)
5 Axle setting buttons
6 Button to invoke OBU 5051 communication
7 Button for switching off/on sound alerts

18
4. Placement and installation ofBillien OBU 5051
6.
1.
5.
2.
4.
3.

19
On-Board Unit User’s Guide
• Select a suitable place to install the
OBU. Before attaching the OBU, it is
recommended to moisten the suction
cups on the rear of the on-board unit
and also to wipe the windscreen from
the inside so that its surface is free of
dust before sucking (Figure 1).
• Attach the suction cup holder to the
place of installation and press firmly
in the centre of each suction cup
(Figure2).
• Insert the OBU into the holder first with
its lower part so that the protrusions on
the Billien OBU 5051 fit into the slots in
the lower part of the holder, and then
press on the upper part of the OBU until
you hear a click (Figure 3).
• If you use a smaller diameter DIN
socket in the vehicle, first remove (by
turning to the left and pulling out) the
red extension at the end of the power
cable (Figure 4).
• Connect the OBU power cable to the cig-
arette lighter socket and check that the
LED on the power cable connector lights
up green to indicate the correct contact
for powering the OBU (Figure 5,6).
• Activation and basic setting of the OBU
are performed by an authorized em-
ployee of the system operator, based
on data specified in the Contract on the
Use of Specified Road Sections and in
the Contract on the Provision of the On-
Board Unit.
• In the process of receiving the OBU,
check both the accuracy of the data and
the correctness of the indicated OBU
setting and the indicated OBU operating
status.
5.Billien OBU 5051 setting

20
Billien OBU 5051 setting
Vehicle
type
Vehicle category
Symbol on the Billien OBU 5051 panel
Weight Number of axles
from 3.5 to 12 t
2
3
4
5
12 t and more
Lorries
Buses
from 3.5 to 12 t
12 t and more
