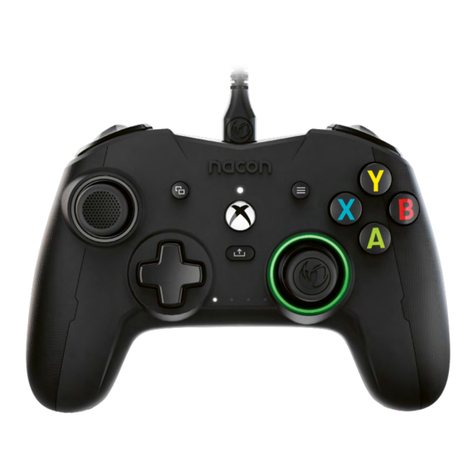

Nacon REVOLUTION X User manual

©2O20 NACON - 396 Rue de la Voyette CRT2 59273 Fretin

FR /
Merci d’avoir acheté ce produit NACON®.
Ce produit a été conçu pour améliorer votre expérience de jeu. Veuillez
conserver ce manuel d’utilisation en lieu sûr an de pouvoir vous y reporter
en cas de besoin.
IGarantie
Ce produit portant la marque NACON® est garanti par le fabricant pendant une période
de 2 ans à compter de la date d’achat. Au cours de cette période, en cas de vice de
matériaux ou de fabrication, ledit produit sera remplacé gratuitement par le même
modèle ou un article similaire, et ce, à notre seule et entière discrétion.
Pour toute réclamation ou demande relative à la garantie, veuillez conserver votre preuve
d’achat en lieu sûr pendant toute la durée de la garantie. Sans ce document, nous ne
serons pas en mesure de traiter votre demande. Pour tout achat à distance (vente par
correspondance et par Internet), veuillez conserver l’emballage d’origine.
Cette garantie ne couvre pas les défauts survenant à la suite de dommages accidentels,
d’un usage abusif ou d’une usure normale. Ces dispositions ne modient en rien vos
droits statutaires. Pour accéder à la déclaration de conformité, veuillez-vous rendre sur :
https://my.nacongaming.com/fr/my-nacon/support/
ICaractéristiques du produit
Manette de jeu laire pour console Xbox
Joystick asymétrique, 44° à 30° d’amplitude
Prise jack 3.5mm pour micro-casque
Manette paramétrable via son interface
Switch arrière pour sélectionner son prol personnalisé
Câble USB 3M, détachable
Compatible console Xbox et PC
Poids : 260g Sans cable ni poids supplémentaires
Hauteur x largeur x profondeur :154 x97 x58 mm
Longueur du câble : 3 m environ
Input / Entrée 5V D 500mA
: Alimentation en courant continu
IContenu de l’emballage
Manette de jeu
Quick IB
Garantie
Compliance
Carte explicative pour l’activation du
Dolby
Pochette de transport
Câble tressé de 3m
Une boite contenant 2 têtes de joystick
supplémentaires et 3 paires de poids

FR /
IÉléments de contrôle
01 Stick analogique gauche 44° avec bouton
digital
02 Stick analogique droit 44° avec bouton
digital
03 Croix directionnelle
04 Touches d’action A/B/X/Y
05 Bumper gauche LB
06 Bumper droit RB
07 Gâchette arrière gauche LT
08 Gâchette arrière droite RT
09 Touche VIEW
10 Touche MENU
11 Touche XBOX
12 Diode de statut
13 Touche SHARE (partage)
14 Prise jack 3.5mm
15 Cable USB 3m
16 Leds Indiquant le prole utilisé
17 Commutateur prol standard / prols
personnalisés
18 Bouton de sélections du prol
19 Touche de raccourcis programmable S1
20 Touche de raccourcis programmable S2
21 Touche de raccourcis programmable S3
22 Touche de raccourcis programmable S4
01
03 02
04
14
13
11
12
15
09
05 06
10
IComment utiliser ça manette sur Xbox
- Brancher le câble USB sur un port non utilisé de votre console Xbox, attention à ne pas
toucher les sticks ou les triggers lors de la mise en fonction de la manette.
Une fois la led blanche (N°12) xe votre manette est prête à être utilisée.
- Si votre console est éteinte, appuyer sur le bouton Xbox de votre manette pour allumer
la console ou appuyer sur le bouton X de votre Xbox.
- Vous êtes prêt à jouer!
-La manette s’éteindra dès que le câble USB sera débranché.
07
14
22 20
21 19
1718
16
15
08

FR /
IComment utiliser ça manette sur PC
La manetteRevolution X est également un périphérique Plug-n-Play. En d’autres termes,
les logiciels pilotes nécessaires seront automatiquement installés lors de la première
connexion de la manette à votre ordinateur. Voici la marche à suivre en détail:
Allumez votre ordinateur, attendez qu’il démarre et accédez à votre bureau Windows.
Repérez un port USB non utilisé sur votre PC et branchez-y le câble USB de votre
manetteRevolution X.
Windows détectera le nouveau périphérique et après quelques secondes, démarrera
l’installation des pilotes appropriés. Le processus sera indiqué par une petite icône
dans la barre des tâches.
L’installation est plus ou moins longue en fonction de la vitesse de votre système. À
la n du processus, le message suivant s’afchera: «Vous pouvez désormais utiliser
votreRevolution X.»
I Conguationdestouchesderaccourcis:
Les 4 touches de racourcis peuvent êtres congurées de deux façons différents:
Soit par l’application et personalisation «Revolution X» en mode advenced.
Ou
En direct selon la procédure ci-dessous en mode classique.
Attention la procédure ci-dessous n’est valable qu’en mode classique en mode Advanced vous
devrez congurer les touches de raccourcis en passant par l’application Revolution X.
1 Assurez-vous que le Commutateur prol standard / prols personnalisés (N°17)est
bien en position haute sur le mode classique (standard)
2 Appuyez et maintenez le bouton prole pendant 3 secondes
Les 4 leds des prols sont éteintes et le ring lumineux du joystick droit clignote.
3 Appuyez sur le bouton de raccourcis (S1, S2, S3 ou S4) que vous souhaitez
«programmer» la led correspondante au bouton s’illumine.
4 Appuyez sur le bouton que vous souhaitez associer aux raccourcis
5 La Led associez au raccourcis clignote 3 fois, votre association est faite.
6 Si vous avez associez la mauvaise touche répétez simplement l’étape 4 et associez
le bouton choisis.
7 Pour associez un autre raccourcis à un autre bouton répétez les opérations 3 à 5
8 Pour supprimer une association, une fois le raccourci sélectionné (étapes 3)
appuyé une nouvelle fois sur ce même raccourci, la led correspondant à ce raccourci
clignotera 3 fois.
9 Une fois que vous avez terminé votre paramétrage pour sortir de ce mode appuyez
sur le bouton prol pendant 3 secondes.
Les led de prols s’éteindront et la lumière du ring lumineux sera xe.

FR /
I Prolcustomisable
La manette Revolution X dispose d’un switch à l’arrière pour utiliser jusqu’à 4 prol
entièrement personnalisable. Vous pouvez trouvez l’application sur le Microsoft store.
L’application est compatible Windows 10 et console Xbox.
Téléchargé l’application de personnalisations dénommé:Revolution X
Une fois l’application installée, amusez-vous à personnaliser votre manette en fonction
de vos jeux préférés.
Note: La manette peut mémoriser 4 prols personnalisés uniquement.
Graceàl’interfacevouspouvez:
-Personnaliser la courbe des joysticks droit et gauche ainsi que leurs zones mortes.
-Réassigner les boutons de la manette (à l’exception des boutons View, Menu, Xbox,
Share).
-Modier les zones mortes des gâchettes arrières, droite et gauche.
-Personnalisation des niveaux de vibrations la manette et des triggers
-Passer d’une croix directionnelle 8 directions à 4 directions et inversement.
-Personnaliser les raccourcis
-Mettre à jour la manetteRevolution X
Commentpasserdumodeclassiqueaumodeadvenced?
Une fois l’application téléchargé avant de l’a lancer assurez-vous que la manette soit
branchée sur votre console ou ordinateur personnel.
Assurez-vous que le commutateur mode classique/advenced est bien sur le mode
classique position haute
Vous êtes prêt vous pouvez lancer l’application et suivre les instructions à l’écran pour
personnaliser votre prol.
Une fois votre prole personnalisé et l’application fermé vous pouvez passer d’un mode
à l’autre en poussant le commutateur (n°16) vers le haut pour le mode Xbox vers le bas
pour le mode Advanced. Vous pouvez passer d’un prole à l’autre en passant appuyant
sur le bouton prole (N°18)
IDescription de l’application

FR /
IDolby
PouractiverleDolbysuivezlesétapessuivantes:
1 - Allez sur le store Microsoft
2 - Téléchargé l’application gratuite Dolby Access
3 - Connectez votre manette
L’application va reconnaitre automatiquement votre manette et activer le dolby pour casque
Recyclage
Ce produit ne doit pas être éliminé avec le reste des déchets domestiques.
Merci de l’apporter à un point de collecte adapté. Le recyclage est important,
et permet de protéger notre environnement en diminuant l’accumulation de
déchets dans les décharges. UE et Turquie uniquement.
IPrécautions importantes
1/ Ce produit est conçu pour une utilisation en intérieur uniquement. Ne pas l’exposer à la
lumière directe du soleil ou aux intempéries.
2/ Ne pas exposer le produit aux éclaboussures, à la pluie, aux égouttements ni à
l’humidité. Ne pas plonger dans un liquide.
3/ Ne pas exposer à la poussière, à une humidité élevée, à des températures extrêmes
ou à des chocs mécaniques.

FR /
4/ Ne pas utiliser et ne pas ouvrir si l’équipement est endommagé. Ne pas tenter de le
réparer.
5/ Pour tout nettoyage externe, utiliser exclusivement un chiffon doux, propre et humide.
Les détergents sont susceptibles d’endommager les nitions et de pénétrer à l’intérieur
du produit.
6/ Ne jamais transporter le produit en le tenant par le câble.
7/ Ce produit n’est pas conçu pour une personne (enfant y compris) souffrant d’un handicap
physique, sensorial ou mental, ou pour un utilisateur ne possédant pas l’expérience
ou les connaissances nécessaires et pertinentes (à moins d’avoir préalablement reçu
des conseils et des instructions relatifs à l’utilisation de ce périphérique, conseils et
instructions fournis par une personne responsable de l’utilisateur).
Ne pas laisser le produit sans surveillance, ne pas laisser ce produit à la portée des
enfants. Ne convient pas aux enfants de moins de 7 ans, le câble peut s’enrouler autour
du cou.
8/ La température maximale de fonctionnement ne doit pas dépasser 35 ° C
IErgonomie
Le maintien de votre main dans la même position pendant un laps de temps prolongé risque de
provoquer des douleurs. Si cela arrive de façon répétée, veuillez consulter votre médecin.
Par mesure de précaution, nous vous conseillons de faire une pause de 15 minutes par heure.
IInformations relatives au support technique
Pour tout renseignement vous pouvez prendre contact avec un service de Hotline. Avant tout
appel, assurez-vous avoir pris le maximum d’informations sur le problème rencontré et sur le
produit.
Email : [e-mail]
Site Internet : www.nacongaming.com
Adresse : NACON, 396 - 466 Rue de la Voyette, CRT2 59273 Fretin, France
Du lundi au vendredi (sauf jours fériés) : De 10h à 18h
En Belgique :
Email : [email protected]
Site Internet : www.nacongaming.com
Adresse : Bigben Interactive Belgium s.a./n.v. Waterloo Office Park / Bâtiment H Drève
Richelle 161 bte 15, 1410 Waterloo, Belgium
IMentions légales
Windows™ 10 est une marque déposée de Microsoft Corporation.

WWW.NACONGAMING.COM
@NaconFR NacongamingFr NaconFR
All the trademarks belong to their respective owners. - Toutes les marques citées appartiennent
à leurs propriétaires respectifs.
Designed for competition = Conçu pour la compétition / 3D Sound = Son 3D

©2O20 NACON - 396 Rue de la Voyette CRT2 59273 Fretin

EN /
Thank you for purchasing this NACON® product.
This product has been designed to enhance your gaming experience.
Please keep this user manual for future reference.
IWarranty
This product, bearing the NACON trademark, is guaranteed by the manufacturer for a
period of 2 years from the date of purchase, and will, during this period be replaced
with the same or a similar model, at our option, free of charge, if there is a defect due
to faulty material, or workmanship. For any warranty request or claim, please keep your
proof of purchase for the duration of the warranty. Without this document, we will not
be able to process your request. The original packaging must be kept for all distance
purchases (mail order & Internet). This guarantee does not cover defects arising from
accidental damage, misuse or wear and tear. This does not affect your statutory rights.
To access the declaration of conformity, please visit: https://my.nacongaming.com/
en-GB/support
I Productspecications
Wired controller for the Xbox Series XIS, Xbox One and PC
Asymmetric joysticks with 44° to 30° amplitude
3.5mm audio jack socket for headset
Controller can be congured using the Interface provided
Switch between 4 x personalised proles
Detachable 3m USB cable
Weight: 260g without cable or additional weight
Height x width x depth: 154 x 97 x 58 mm
Input/Output 5V DC 500mA
: DC power supply
IPackage contents
Controller
Quick IB
Warranty details
Compliance information
Dolby activation information
Storage case
3m braided USB cable
Storage box containing 2 additional
joystick heads, 3 pairs of weights and 2
additional joystick shafts

EN /
IControl elements
01 38° Left analogue stick with digital
button
02 38° Right analogue stick with digital
button
03 D-pad
04 A/B/X/Y action buttons
05 Left bumper LB
06 Right bumper RB
07 Rear Left trigger LT
08 Rear Right trigger RT
09 VIEW button
10 MENU button
11 XBOX button
12 Status LED
13 SHARE button
14 3.5mm audio jack port
15 Detachable 3m USB cable
16 Prole LED indicators the current prole
17 Standard prole/custom prole switch
18 Prole selection button
19 S1 programmable shortcut key
20 S2 programmable shortcut key
21 S3 programmable shortcut key
22 S4 programmable shortcut key
01
03 02
04
14
13
11
12
15
09
05 06
10
IHow to use this controller on Xbox Series XIS and Xbox One
Connect the USB cable to an unused port on your Xbox console. Take care not to touch
the sticks or triggers when switching on the controller.
Once the White LED is xed, your controller is ready to use.
If your console is off, press the Xbox button on your controller to turn on the console or
press the X button on your Xbox.
You’re ready to play!
The controller will switch off as soon as the USB cable is unplugged or your console is
witched off.
07
14
22 20
21 19
1718
16
15
08

EN /
IHow to use this controller on PC
The Revolution X controller is also a Plug-n-Play device. In other words, the necessary
driver software will be automatically installed when the controller is rst connected to
your computer. Here is what to do:
Turn on your computer, wait for it to start, and go to your Windows desktop.
Find an unused USB port on your PC and plug the USB cable of your Revolution X
controller into it.
Windows will detect the new device and, after a few seconds, start installing the
appropriate drivers. The process will be indicated by a small icon in the task bar.
The installation takes more or less time depending on the speed of your system. At
the end of the process, the following message will appear: «You can now use your
Revolution X. »
I Shortcutkeyconguration
The 4 shortcut keys can be congured in two different ways:
Either using the «Revolution X» Interface with personalisation in advanced mode.
Or
On the controller itself when in 'Standard' mode.
Please note that the procedure below is only valid in standard mode. In Advanced mode,
you will have to congure the shortcut keys using the Revolution X app.
1 Make sure that the Standard prole/custom prole switch (No. 17) is in the
'Standard' position
2 Press and hold the prole button for 3 seconds
The Prole LED indicators are OFF and the ring, around the Right stick, will flash.
3Press the shortcut button (S1, S2, S3 or S4) that you want to «program» and the
LED corresponding to the button lights up.
4Tap the button you want to associate with the shortcuts
5 The LED associated with the shortcut flashes 3 times, to conrm the link.
6If you program the wrong key, simply repeat step 4 and create a link with the button
you want.
7To link another shortcut to another button, repeat operations 3 to 5
8To delete a link, once the shortcut has been selected (steps 3), press the same
shortcut again, and the LED corresponding to this shortcut will flash 3 times.
9 Once you have nished your settings, press the prole button for 3 seconds to exit
this mode.
The prole LEDs will go out and the ring, around the Right stick, will be constant.

EN /
I Customisableprole
The Revolution X controller can store up to 4 personalised proles. You will need the
'Revolution X' APP, (found on the Microsft store), to customise your controller.
The APP is compatible with Xbox Series XIS, Xbox One and Windows 10'.
You can use the interface to:
-Personalise the response curve of the Right and Left sticks as well as their dead
zones.
-Reassign the buttons on the controller (except for View, Menu, Xbox and Share).
-Modify the dead zones of the rear, right and left triggers.
-Personalisation of the vibration levels of the controller and triggers
-Switch between an 8-way or 4-way D-pad.
-Personalise the shortcuts
-Update the Revolution X controller
How to switch from classic mode to advanced mode?
Once the Interface has been downloaded before launching it, make sure the controller is
plugged into your console or personal computer.
Make sure the standard/advanced mode switch is in the Standard position
You are now ready to launch the application. Follow the on-screen instructions to
customise your prole.
Once you have personalised your prole and closed the app, you can switch from one
mode to the other by pushing the switch (no. 16) to the top for Xbox mode or to the
bottom for Advanced mode. You can switch from one prole to another by pressing the
prole button (No. 18)
IDescription of the application

EN /
IDolby
Follow these steps to activate Dolby:
1 - Go to the Microsoft store
2- Download the free Dolby Access application
3– Connect your controller
The application will automatically recognise your controller and activate the Dolby
feature for your headset
Recycling
When this crossed-out wheeled bin symbol is attached to a product it
means that the product is covered by the European Directive 2002/96/
EC. Please inform yourself about the local separate collection system
for electrical and electronic products. Please act according to your local
rules and do not dispose of your old products with your normal household
waste. Correct disposal of your old product helps to prevent potential
negative consequences for the environment and human health.
Your product is designed and manufactured with high quality materials
and components, which can be recycled and reused. .

EN /
IImportant precautions
1/ This product is designed for indoor use only. Do not expose it to direct sunlight or bad
weather.
2/ Do not expose the product to splashes, rain, drips or moisture. Do not immerse it in
a liquid.
3/ Do not expose to dust, high levels of humidity, extreme temperatures or mechanical
shocks.
4/ Do not use and do not open if the equipment is damaged. Do not attempt to repair it.
5/ When cleaning the outside, only use a soft, clean and damp cloth. Detergents can
damage the nish and get inside the product.
6/ Do not carry the product while holding it by the cable.
7/ This product is not designed for people (including children) suffering from a physical,
sensory or mental disability, or for users without the necessary and relevant experience
or knowledge (unless they have been given advice and instructions on how to use the
device from a person responsible for the user).
Do not leave the product unattended, do not leave this product within the reach of
children. Not suitable for children under 7 (the cable can get wrapped around the neck).
8/ The maximum operating temperature must not exceed 35°C
IErgonomics
Keeping your hand in the same position for a prolonged period of time can result in pain. If this
happens repeatedly, please consult your doctor.
As a precaution, take a 15-minute break every hour.
ITechnical support
UK
Email: [email protected]
Tel. : [phone]
Australia
Email: [email protected]
Tel. : [phone]
America
Email: [email protected]
Europe Other
Email: [email protected]

WWW.NACONGAMING.COM
@NaconGaming Nacongaming Nacon International

©2O20 NACON - 396 Rue de la Voyette CRT2 59273 Fretin

DE /
Vielen Dank, dass Sie sich für dieses Produkt von NACON®
entschieden haben.
Dieses Produkt wurde entwickelt, um Ihr Spielerlebnis zu verbessern. Bitte
bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.
IGarantie
Auf dieses Produkt mit dem Warenzeichen NACON gewährt der Hersteller eine Garantie
von 2 Jahren ab Kaufdatum. Es wird während dieser Zeit nach unserem Ermessen
kostenlos durch das gleiche oder ein ähnliches Modell ersetzt, wenn ein Mangel
aufgrund von Material- oder Verarbeitungsfehlern vorliegt. Für jegliche Garantieanfragen
oder Reklamationen bewahren Sie bitte Ihren Kaufbeleg für die Dauer der Garantie auf.
Ohne dieses Dokument können wir Ihre Anfrage nicht bearbeiten. Bei allen Fernkäufen
(Versandhandel & Internet) ist die Originalverpackung aufzubewahren. Diese Garantie
erstreckt sich nicht auf Mängel, die durch Unfallschäden, Missbrauch oder Abnutzung
entstehen. Ihre gesetzlichen Rechte bleiben davon unberührt. Die Konformitätserklärung
nden Sie unter: https://my.nacongaming.com/de-DE/support
IProduktdaten
Kabelgebundener Gaming Controller für Xbox-Konsole
Asymmetrisch angeordnete Joysticks mit einer Amplitude von 30° bis 44°
3,5-mm-Klinkenanschluss für Headset
Controller über Benutzerschnittstelle kongurierbar
Schalter auf der Rückseite zur Auswahl des benutzerdenierten Prols
Abnehmbares USB-Kabel
Mit Xbox und PC kompatibel
Gewicht: ca. 260g ohne Kabel sowie zusätzlichen Gewichten
Höhe x Breite x Tiefe: 154 x 97 x 58 mm
Kabellänge: Ca. 3 Meter
Input / Eingang 5V DC 500mA
: Gleichstromversorgung
IVerpackungsinhalt
Gaming Controller
Quick IB
Garantie
Compliance-Informationen
Anleitung zur Dolby-Aktivierung
Transporttasche
Geflochtenes ca. 3m langes Kabel
Box, mit 2 zusätzlichen Joystick-Köpfen
und 3 Paar Gewichten

DE /
IBedienelemente
01 Linker Analogstick 44° mit digitaler Taste
02 Rechter Analogstick 44° mit digitaler
Taste
03 Steuerkreuz
04 Aktionstasten A/B/X/Y
05 Bumper links LB
06 Bumper rechts RB
07 Linker Trigger LT
08 Rechter Trigger RT
09 Taste VIEW
10 Taste MENÜ
11 Taste XBOX
12 LED-Status-Kontrollleuchte
13 TASTE SHARE (Teilen)
14 3,5-mm-Klinkenanschluss
15 USB-Kabel ca. 3m
16 LEDs zur Anzeige des verwendeten
Prols
17 Schalter Standardprol /
benutzerdenierte Prole
18 Prol-Auswahlknopf
19 Programmierbare Shortcut-Taste S1
20 Programmierbare Shortcut-Taste S2
21 Programmierbare Shortcut-Taste S3
22 Programmierbare Shortcut-Taste S4
01
03 02
04
14
13
11
12
15
09
05 06
10
IVerwendung des Controllers auf der Xbox
- Das USB-Kabel an einen unbenutzten Port an der Xbox-Konsole anschließen. Darauf
achten, beim Einschalten des Controllers nicht die Sticks oder Auslöser zu berühren.
Sobald die weiße LED (Nr. 12) dauerhaft leuchtet, ist Ihr Controller einsatzbereit.
-Wenn Ihre Konsole ausgeschaltet ist, die Xbox-Taste auf dem Controller drücken, um
die Konsole einzuschalten, oder die X-Taste auf der Xbox drücken.
-Jetzt können Sie spielen!
-Der Controller schaltet sich aus, sobald das USB-Kabel getrennt wird.
07
14
22 20
21 19
1718
16
15
08

DE /
IVerwendung des Controllers auf dem PC
Der Revolution X Controller ist ebenfalls ein Plug-n-Play-Gerät. Mit anderen Worten, die
erforderliche Treibersoftware wird automatisch installiert, wenn der Controller das erste
Mal an Ihren Computer angeschlossen wird. Gehen Sie folgendermaßen vor:
Schalten Sie Ihren Computer ein, warten Sie bis er startet und greifen Sie auf Ihren
Windows-Desktop zu.
Wählen Sie einen unbenutzten USB-Port an Ihrem PC und schließen Sie das USB-
Kabel Ihres Revolution X Controllers daran an.
Windows erkennt das neue Gerät und beginnt nach einigen Sekunden mit der
Installation der entsprechenden Treiber. Der Vorgang wird durch ein kleines Symbol
in der Taskleiste angezeigt.
Die Installationszeit hängt von der Geschwindigkeit Ihres Systems ab. Am Ende
des Vorgangs wird die folgende Meldung angezeigt: „Ihr Revolution X ist jetzt
einsatzbereit.”»
I DieShortcut-Tastenkongurieren
Entweder über die „Revolution X» App und der benutzerdenierten Personalisierung im
erweiterten Modus
oder
nach der unten beschriebenen Vorgehensweise im klassischen Modus.
Achtung: Der untenstehende Vorgang gilt nur für den klassischen Modus; im erweiterten
Modus müssen Sie die Shortcut-Tasten über die Revolution X App kongurieren.
1 Vergewissern Sie sich, dass der Schalter Standardprol / benutzerdenierte Prole
(Nr. 17) in der oberen Stellung auf dem klassischen Modus (Standard) steht
2 Drücken Sie die Prol-Taste und halten Sie diese 3 Sekunden lang gedrückt
Die 4 LEDs der Prole leuchten nicht und der Leuchtring um den rechten Joystick
blinkt.
3 Drücken Sie die Shortcut-Taste (S1, S2, S3 oder S4), die Sie „programmieren”
möchten, und die zum entsprechenden Knopf gehörende LED leuchtet.
4Drücken Sie die Taste den Sie den Schnelltasten zuordnen möchten
5 Die zur Shortcut-Taste gehörige LED blinkt 3 Mal, Ihre Zuordnung ist erfolgt.
6 Falls Sie die falsche Taste zugeordnet haben, wiederholen Sie einfach den 4. Schritt
und ordnen die gewünschte Taste zu.
7Um einer anderen Shortcut-Taste andere Tasten zuzuordnen, wiederholen Sie die
Schritte 3 bis 5.
8Um eine Zuordnung zu löschen, drücken Sie, nachdem die Shortcut-Taste
ausgewählt wurde (Schritt 3), erneut auf dieselbe Shortcut-Taste, die zu dieser
Shortcut-Taste gehörende LED blinkt dann 3 Mal.
9Wenn Sie Ihre Einstellungen abgeschlossen haben und diesen Modus verlassen
möchten, drücken Sie den Prol-Knopf 3 Sekunden lang.
Die Prol-LEDs erlöschen und das Licht des Leuchtrings leuchtet durchgehend.
