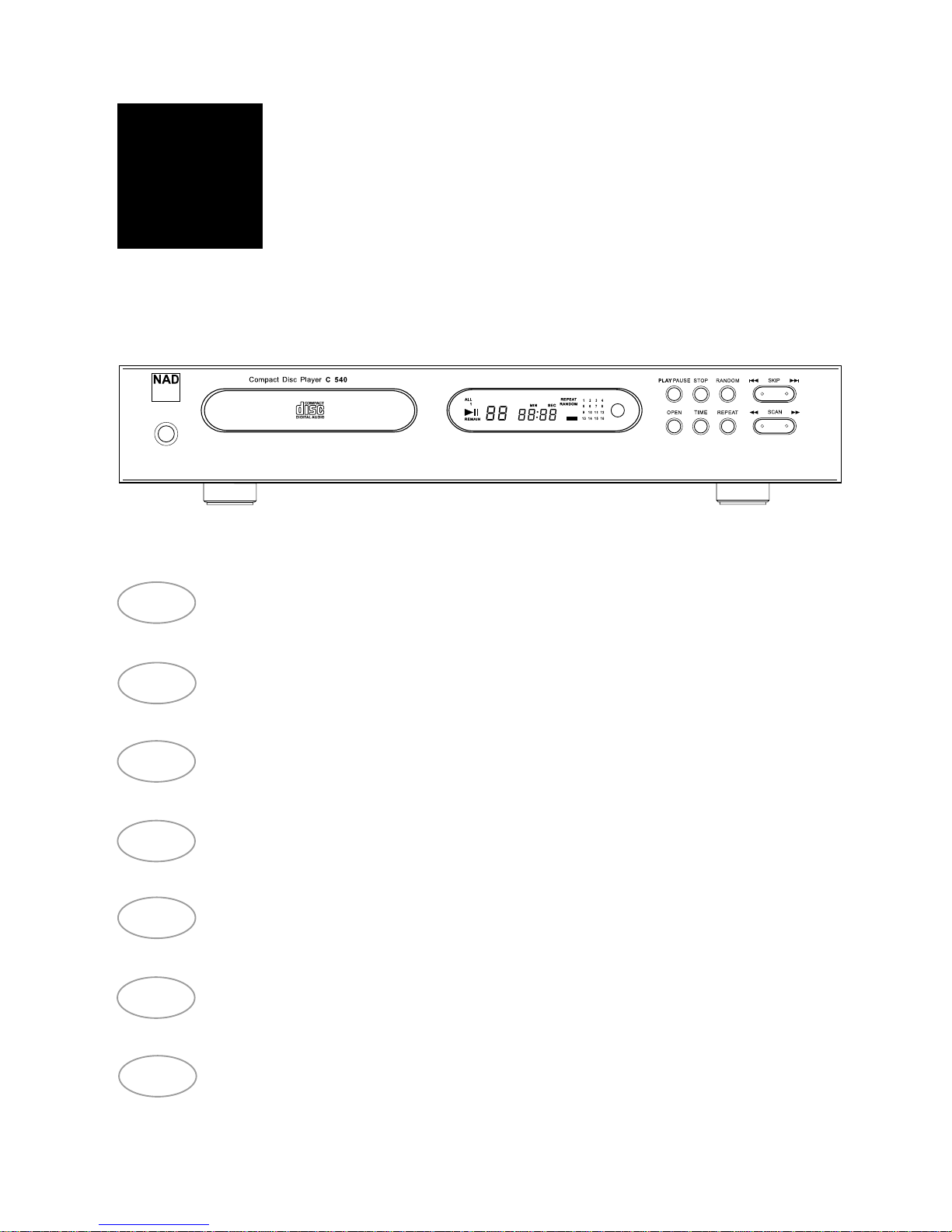

NAD C540 User manual

GB
F
D
E
I
S
P
NA D
C 540
OVER
• OWNER'S MANUAL
• MANUEL D'INSTALLATION
• BEDIENUNGSANLEITUNG
• MANUAL DEL USUARIO
• MANUALE DELLE ISTRUZIONI
• BRUKSANVISNING
• MANUAL DO PROPRIETÁRIO
©1999 NAD ELECTRONICS LTD. C540

NA D
2
Warning: To reduce the risk of fire or electric shock, do not expose this
unit to rain or moisture.
The lightning flash with an arrowhead symbol within an equilateral trian-
gle is intended to alert the user to the presence of uninsulated “dan-
gerous voltage” within the product’s enclosure that may be of suffi-
cient magnitude to constitute a risk of electric shcok to persons.
The exclamation point within an equilateral triangle is intended to alert
the user to the presence of important operating and maintenance
(servicing) instructions in the literature accompanying the product.
Do not place this unit on an unstable cart, stand or tripod,
bracket or table. The unit may fall, causing serious injury to a
child or adult and serious damage to the unit. Use only with a
cart, stand, tripod, bracket or table recommended by the man-
ufacturer or sold with the unit. Any mounting of the device on a
wall or ceiling should follow the maufacturer’s instructions and
should use a mounting accessory recommended by the manu-
facturer.
An appliance and cart combination should be moved with care. Quick stops,
excessive force and uneven surfaces may cause the appliance and cart combi-
nation to overturn.
Read and follow all the safety and operating instructions before connecting or
using this unit. Retain this notice and the owner’s manual for future reference.
All warnings on the unit and in it’s operating instructions should be adhered to.
Do not use this unit near water; for example, near a bath tub, washbowl, kitchen
sink, laundry tub, in a wet basement or near a swimming pool.
The unit should be installed so that its location or position does not interfere with
its proper ventilation. For example, it should not be situated on a bed, sofa, rug
or similar surface that may block the ventilation openings; or placed in a built-in
installation, such as a bookcase or cabinet, that may impede the flow of air
through its ventilation openings.
The unit should be situated from heat sources such as radiators, heat registers,
stoves or other devices (including amplifiers) that produce heat.
The unit should be connected to a power supply outlet only of the voltage and
frequency marked on its rear panel.
The power supply cord should be routed so that it is not likely to be walked on or
pinched, especially near the plug, convenience receptacles, or where the cord
exits from the unit.
Unplug the unit from the wall outlet before cleaning. Never use benzine, thinner
or other solvents for cleaning. Use only a soft damp cloth.
The power supply cord of the unit should be unplugged from the wall outlet when
it is to be unused for a long period of time.
Care should be taken so that objects do not fall, and liquids are not spilled into
the enclosure through any openings.
This unit should be serviced by qualified service personnel when:
A. The power cord or the plug has been damaged; or
B. Objects have fallen, or liquid has been spilled into the unit; or
C. The unit has been exposed to rain or liquids of any kind; or
D. The unit does not appear to operate normally or exhibits a marked change in
performance; or
E. The device has been dropped or the enclosure damaged.
DO NOT ATTEMPT SERVICING OF THIS UNIT YOURSELF.
REFER SERVICING TO QUALIFIED SERVICE
PERSONNEL.
Upon completion of any servicing or repairs, request the service shop’s assur-
ance that only Factory Authorized Replacement Parts with the same characteris-
tics as the original parts have been used, and that the routine safety checks
have been performed to guarantee that the equipment is in safe operating condi-
tion.
REPLACEMENT WITH UNAUTHORIZED PARTS MAY RESULT IN FIRE,
ELECTRIC SHOCK OR OTHER HAZARDS.
ATTENTION
POUR ÉVITER LES CHOC ELECTRIQUES, INTRODUIRE LA LAME
LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPON-
DANTE DE LA PRISE ET POUSSER JUSQU’AU FOND.
CAUTION
TO PREVENT ELECTRIC SHOCK MATCH WIDE BLADE OF PLUG
TO WIDE SLOT FULLY INSERT.
If an indoor antenna is used (either built into the set or installed separately),
never allow any part of the antenna to touch the metal parts of other electrical
appliances such as a lamp, TV set etc.
CAUTION
POWER LINES
Any outdoor antenna must be located away from all power lines.
OUTDOOR ANTENNA GROUNDING
If an outside antenna is connected to your tuner or tuner-preamplifier, be sure
the antenna system is grounded so as to provide some protection against volt-
age surges and built-up static charges. Section 810 of the National Electrical
Code, ANSI/NFPA No. 70-1984, provides information with respect to proper
grounding of the mast and supporting structure, grounding of the lead-in wire to
an antenna discharge unit, size of grounding conductors, location of antenna dis-
charge unit, connection to grounding electrodes and requirements for the
grounding electrode.
a. Use No. 10 AWG (5.3mm2) copper, No. 8 AWG (8.4mm2) aluminium, No. 17
AWG (1.0mm2) copper-clad steel or bronze wire, or larger, as a ground wire.
b. Secure antenna lead-in and ground wires to house with stand-off insulators
spaced from 4-6 feet (1.22 - 1.83 m) apart.
c. Mount antenna discharge unit as close as possible to where lead-in enters
house.
d. Use jumper wire not smaller than No.6 AWG (13.3mm2) copper, or the equiva-
lent, when a separate antenna-grounding electrode is used. see NEC Section
810-21 (j).

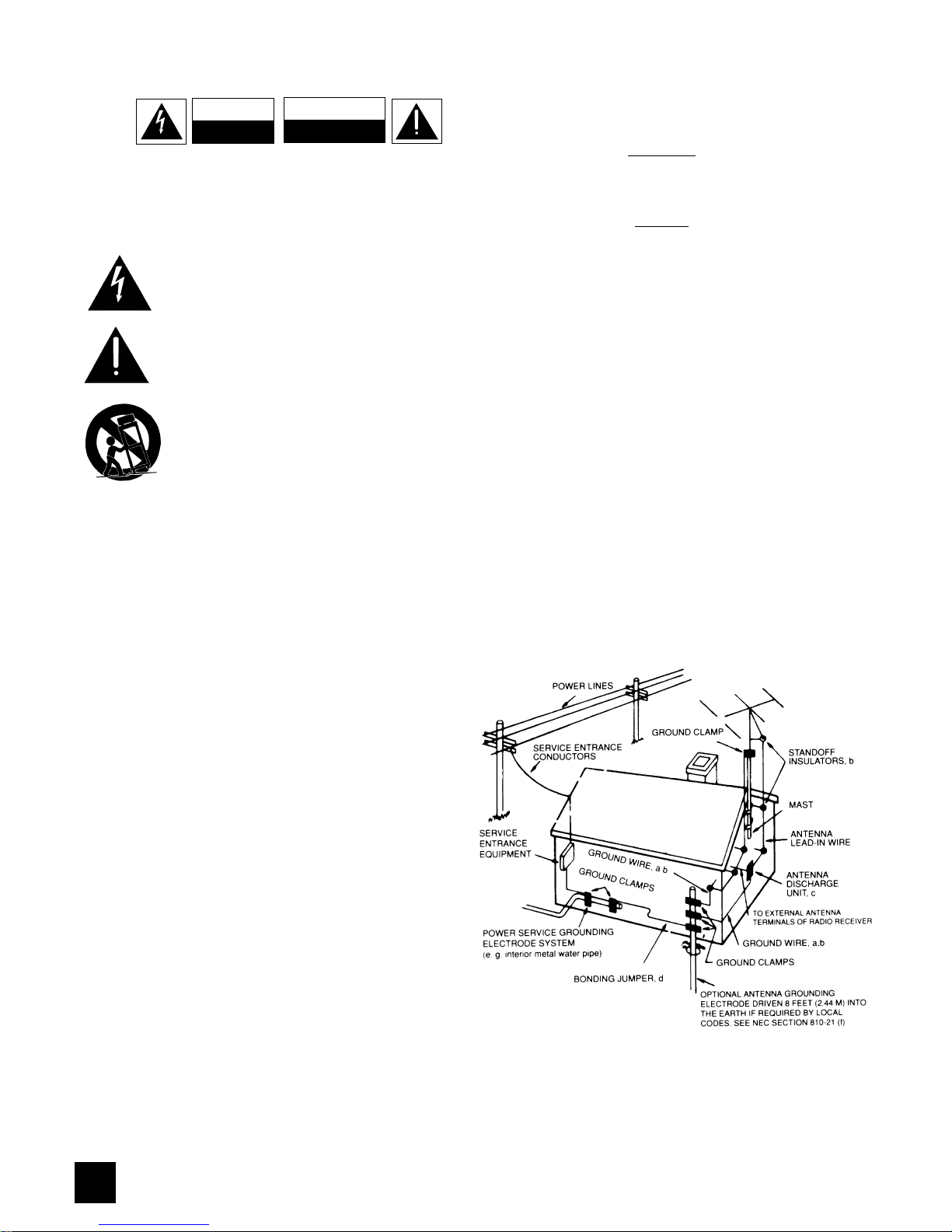

EXAMPLE OF ANTENNA GROUNDING AS PER NATIONAL ELECTRICAL
CODE INSTRUCTIONS CONTAINED IN ARTICLE 810 - RADIO AND TELEVI-
SION EQUIPMENT.
NOTE TO CATV SYSTEM INSTALLER: This reminder is provided to
call the CATV system installer’s attention to Article 820-22 of the
National Electrical Code that provides guidelines for proper grounding
and, in particular, specifies that the ground cable ground shall be con-
nected to the grounding system of the building, as close to the point of
cable entry as practical.
CAUTION
RISK OF ELECTRIC
SHOCK DO NOT OPEN
ATTENTION:
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,
DO NOT REMOVE COVER (OR BACK). NO USER
SERVICEABLE PARTS INSIDE. REFER SERVICING TO
QUALIFIED SERVICE PERSONNEL
IMPORTANT SAFETY INSTRUCTIONS

NA D
3
FRONT PANEL CONTROLS (Figure 2.)
STOP
123
456
789TIME
10 0 +10 SKIP
REPEAT RANDOM SCAN
PLAY
PAUSE
CD1
REMOTE CONTROL
NL Batterij niet
weggooien maar
inleveren als KCA
WARNING - INVISIBLE LASER RADIATION WHEN OPEN AND
INTERLOCKS DEFEATED. AVOID EXPOSURE TO BEAM.
VORSICHT! - UNSICHTBARE LASERTRAHLUNG TRITT AUS,
WENN DECKEL GEÖFFNET UND WENN SICHERHEITSVERRIEGELUNG
ÜBERBRÜCKT IST. NICHT DEM STRAHL AUSSETZEN.
ADVARSEL - USYNLIG LASERSTRÅLING VED ÅBNING, NÅR
SIKKERHEDSAFBRYDERE ER UDE AF FUNKTION. UNDGÅ
UDSÆTTELSE FOR STRÅLING.
ADVARSEL - USYNLIG LASERSTRALING NÅR DEKSEL ÅPNES OG
SIKKERHEDSLÅS BRYTES. UNNGÅ EKSPONERING FOR STRÅLEN.
VARING - OSYNLING LASERSTRÅLNING NÄR DENNA DEL ÄR
ÖPPNAD OCH SPÄRRAR ÄR URKOPPLADE. STRÅLEN ÄR FARLIG.
VARO! - AVATTAESSA JA SUOJALUKITUS OHITETTAESSA OLET
ALTTINA NÄKTMÄTONTÄ LASERSÄTEILYLLE. ÄLÄ KAISO SÄTEESEEN.
CLASS 1 LASER PRODUCT
LUOKAN 1 LASERPLAITE
KLASS 1 LASERAPPARAT
REAR PANEL CONNECTIONS (Figure 1.)
©1999. NAD ELECTRONICS LTD. C 540
OVER
©1999. NAD ELECTRONICS LTD. C 540
THIS DIGITAL APPARATUS DOES NOT EXCEED THE CLASS B
LIMITS FOR RADIO NOISE EMISSIONS FROM DIGITAL APPARA-
TUS AS SET OUT IN THE RADIO INTERFERENCE REGULATIONS
OF THE CANADIAN DEPARTMENT OF COMMUNICATIONS.
LE PRESENT APPAREIL NUMVERIQUE N’EMENT PAS DE
BRUITS RADIOELECTRIQUES DEPASSANT LES LIMITES
APPLICABLES AUX APPAREILS NUMERIQUES DE LA CALSSE B
PRESCRITES DANS LE REGLEMENT SUR LE BROUILLAGE
RADIO ELECTRIQUE EDICTE PAR LE MINISTERE DES COMMU-
NICATIONS DU CANADA.
SAFETY WARNING

INSTRUCTIONS FOR INSTALLATION
AND OPERATION
NOTE ON INSTALLATION
Install the Compact Disc player on a level, vibra-
tion-free surface. (Severe vibration, or operation in a
tilted position, may cause the player to mis-track.)
The player may be stacked with other stereo compo-
nents, as long as there is adequate ventilation around
it.If the player is placed in close proximity to a radio
tuner (AM or FM), a VCR, or a television set, the
operation of its digital circuits may produce static that
would interfere with reception of weak broadcast sig-
nals. If this occurs, move the CD player away from
other devices or switch it off when viewing or listening
to broadcasts.
PLAYING COMPACT DISCS
A SIMPLE APPROACH
1. Connect a stereo cable from the L (left) and R
(right) Line Output jacks to the corresponding CD
inputs on your amplifier.
2. Plug in the AC power cord.
3. Press the green POWER button to turn on the
player.
4. Press OPEN to open the disc drawer.
5. Place a CD, label side up, in the tray’s circular
recess. Be certain that the disc is centered within the
recess.
6. Press PLAY/PAUSE. The drawer closes auto-
matically, and the disc begins to play.
7. At any time you may press SKIP or to
select different tracks on the disc.
8. Press PLAY/PAUSE if you want to stop play
temporarily while keeping the pickup at its current
position on the disc. Press PLAY/PAUSE again when
you want to resume playback. Press STOP if you
want to end play and re-set the pickup to the begin-
ning of the disc.
REAR PANEL CONNECTIONS (fig.1)
1. LINE OUTPUT
Connect a cable from these jacks to your amplifier.
Plug one end of a stereo audio cable into the L
(upper) and R (lower) output jacks. Connect the other
end of the cable to your stereo amplifier’s CD input,
or to any other ‘line-level’input jacks (such as the
AUXiliary inputs). Do NOT connect this cable to the
amplifier’s PHONO input jacks.
2. DIGITAL OUTPUT
The digital playback signal is available at this out-
put jack. The serial data output is taken after the error
correction but before the digital-to-analogue conver-
sion and filtering. The output is transformer-isolated
from the built-in D-to-A circuits. It may be connected
to any digital signal processor that conforms to the
Sony/Philips (SPDIF) standard.
To use the digital output, connect a cable from this
jack to the “CD Digital”or equivalent input on a digital
processor. For best results, the cable should be a 75
ohm coaxial cable of the type used for video signals,
with an RCA phono plug at each end. (To distinguish
them from similar phono-plug cables used for ana-
logue audio signals, video and digital signal cables
often are colour-coded with yellow plugs.)
3. NAD LINK IN/OUT
The NAD Link OUT connector allows remote-con-
trol commands to be relayed from this player to other
products equipped with a NAD-Link (or compatible)
input. To use this option, connect a cable from the
NAD Link OUT socket (the upper jack) to the NAD
Link IN jack on another product.
The NAD Link IN connector (the lower jack) allows
this player to be operated by external control signals
from a multi-room controller or remote relay ayatem.
Connect a cable from the controller (or from the NAD
Link OUT jack on another NAD product) to the NAD
Link IN jack on this CD player. Using both IN and
OUT connections, remote control commands can be
“daisy-chained”from one product to the next.
4. AC LINE CORD
Connect this power cord to an AC mains wall outlet
or to an AC convenience outlet at the rear of your
amplifier.
FRONT PANEL CONTROLS (fig.2)
1. POWER ON/OFF
Press this green button to switch on the power to
the disc player. Press again and release to switch the
power off.
2. DISC DRAWER
To play a disc, press the OPEN button to open the
disc drawer. Place the CD within the large circular
recess in the drawer, with its transparent playing sur-
face facing down. The label must face UP.
CD-3 discs (3-inch CD ‘singles’) can be played
without the aid of an adapter. Place the disc in the
drawer, centered in the smaller circular recess, with
its label facing UP.
NOTE: This player was not designed to accommo-
date a ‘damping disc’placed on a CD, nor two CDs
stacked together. It plays audio CDs, but not discs
identified as CD-V, DVD, CD-I, CD-ROM, or PHOTO
CD.
3. DISPLAY
The display provides information about playback
status and about the laser pickup’s location on the
disc. The displayed track/time information is obtained
by reading inaudible ‘sub-codes’in the disc.
TRACK NUMBER. Each disc is segmented into
numbered tracks when the recording is made; typical-
ly each numbered track will correspond to a different
song, symphonic movement, etc. These track num-
bers are identified on the CD package and are encod-
ed in the disc by its manufacturer.
NA D
4
GB NAD C 540 COMPACT DISC PLAYER

In some CDs, at the manufacturer’s option, tracks
may be sub-divided into sections identified by Index
numbers. This player does not display Index num-
bers.
TIME. Normally this display shows the time elapsed
since the beginning of the current track. Using the
TIME button you can switch the display to show the
playing time remaining to the end of the disc.
When you load a different disc and use the OPEN
button to close the disc drawer, the display shows the
number of tracks and the total playing time of all the
tracks on the disc.
STATUS. A right-pointing arrowhead , located
near the left edge of the time display, glows during
PLAY. Two vertical bars indicate that the player
is in PAUSE. In STOP mode the display reverts to
showing the number of tracks and total playing time
of the disc.
‘no diSC’glows in the display when no disc is pre-
sent or when you load a disc that cannot be read
(because it is dirty or is upside-down).
REPEAT 1 glows in the center and upper-left cor-
ner during repeat-play of a single track. REPEAT ALL
glows during repeat-play of the entire program or disc
REMAIN glows in the lower-left corner of the dis-
play if you have pressed the TIME button to show the
remaining time in the disc.
RANDOM. When the C540 is in Random mode
“RANDOM”will be shown in the Display Panel.
CALENDAR DISPLAY TRACK LISTING. Displays
a list of tracks available on the disc. As each track is
played its number is blanked out on the Track Listing,
giving a simple indication of how much of the disc has
been played and how much remains. The display
shows up to 16 numbered tracks.
OVER glows in the bottom center area of the dis-
play if the loaded disc contains more than 16 tracks.
REMOTE RECEIVER. An infrared sensor, located
at the right-hand portion of the display window,
receives commands from the remote control. There
must be a clear line-of-sight path from the remote
control to this window; if that path is obstructed, the
remote control may not work.
4. OPEN
Press this button to open the disc drawer, and
press it again to close the drawer. If this button is
pressed while a disc is being played, the playback will
stop, the pickup will re-set to the beginning of the
disc, and the drawer will open.
When the disc drawer is open, the drawer-closing
mechanism can also be activated by pressing PLAY
or by gently pushing the drawer inward.
CAUTION: The disc drawer is opened and closed
by an internal motor. Do not close the drawer by hand
with the power off.
When the drawer closes, the player scans the
disc’s ‘table of contents’and displays the number of
tracks and total playing time on the disc. If you press
PLAY to close the drawer this display is skipped, and
play commences immediately at Track 1.
5. PLAY/PAUSE
This dual-function button alternates between start-
ing and stopping playback. Press to start play or to
resume play after Pause. During play, press this but-
ton to stop playback temporarily, keeping the laser at
its current position on the disc.
The PLAY mode is identified by a right-pointing
arrowhead in the display. The PAUSE mode is
identified by two vertical bars .
To resume playback at the exact point where it
stopped, press PLAY/PAUSE again. If you don’t want
to resume play at the same point, you may use the
SKIP and SCAN controls to cue the pickup to a differ-
ent starting point before pressing PLAY again.
6. TIME
The TIME button has two modes, as follows:
TIME: the elapsed time since the beginning of the
current track, in minutes and seconds. (This is the
‘default’setting, selected automatically when the
player is turned on.)
REMAIN: the total playing time that remains unit
the end of the disc and the total number of remaining
tracks (including the current track).
7. STOP
This button stops play, cancels any repeat-play
cycle, and re-sets the pickup to the beginning of the
disc. The display reverts to showing the number of
tracks and total playing time on the disc.
8. REPEAT
This button engages an endless-repeat cycle.
Press the Repeat button once to select the REPEAT 1
mode, in which only the current track is repeated over
and over again. Pressing the Repeat button once
again selects the REPEAT ALL mode, in which the
entire disc is played from beginning to end, over and
over again. Press the Repeat button a third time to
cancel the repeat cycle and return to normal opera-
tion.
9. RANDOM
Pressing RANDOM will play all the tracks on the
CD in a random order. Press RANDOM either from
the Stop or the Play mode and the C540 will play the
tracks on the CD in random order until all the tracks
have been played.
Press RANDOM button again to cancel Random
play and return the C540 to the normal Play mode.
When the C540 is in Random mode ‘RANDOM’will
be shown in the Display Panel.
10. SCAN
SCAN BACK
The SCAN button causes the optical pickup to
scan backward through the recording at high speed.
This button works only while the player is in PLAY or
NA D
5
GB

PAUSE. After a STOP command, or after loading a
new disc, you must press PLAY before the scan cir-
cuit will work.
If the scan is initiated while the player is in PAUSE
the scan is silent, approximately 15-20 times faster
than playing speed. If the scan is initiated during
PLAY it is much slower (approximately three times
playing speed), and the music will be heard in frag-
mentary form at reduced volume as the player scans
through it. Use this ‘audible scan’to cue the player
precisely to the spot where you want to resume play.
If you scan back to the beginning of the disc while
playing Track 1, the player automatically reverts to
normal playback.
SCAN FORWARD
The SCAN button causes the optical pickup to
scan rapidly forward through the music. The behavior
of this function is similar to SCAN .
If you scan forward to the end of the disc while
playing the final track, the scan will stop and the Time
display will show the table of contents. (There is no
‘wrap-around’mode.)
11. SKIP
SKIP BACK
The SKIP button causes the laser to jump
backward to the beginning of each numbered track
on the disc. The first press skips back to the begin-
ning of the current track. Press SKIP twice to
skip back to the previous track. Continuous pressure
will cause the player to skip tracks repeatedly, con-
cluding at the beginning of the disc (Track 1).
Pressing SKIP once during play causes the
pickup to jump back to the beginning of the current
track and play it again. To access the previous track
while in Play Mode you must tap SKIP twice in
rapid succession, once to reach the beginning of the
current track and again to jump to the previous track.
SKIP FORWARD
During play, pressing SKIP will jump the laser
to the beginning of the next track and resume play
there. Thus, to sample each song on a disc, press
PLAY and then tap SKIP after you’ve heard a
few seconds of each track.
REMOTE CONTROL
A wireless remote control is provided with your
compact disc player, enabling you to operate play-
back functions from the comfort of your chair or from
virtually anywhere in the room.
For reliable operation there should be a clear line-
of-sight path from the remote control to the front of
the CD player. If the player does not respond to
remote commands, it may be that this line-of-sight
path is obstructed by clothing, paper, or furnishings.
Numeric keypad. Most of the buttons on the
remote control handset have the same effect as the
corresponding buttons on the front panel of the disc
player. In addition the handset is equipped with a
direct-entry numeric keypad, which causes the player
to jump directly to the beginning of a numbered track
and commence play. Thus to play Track 5, simply
press 5. To play Track 23 press +10, +10, 3.
INSTALLING AND REPLACING BATTERIES
The remote control requires two 1.5-volt AAA-size
(i.e. UM-4 or IEC RO3) cells. Alkaline cells are rec-
ommended, to obtain maximum operating life.
To open the battery compartment, place your fin-
gertip in the recess on the rear of the remote control ,
push against the flexible edge of the battery cover
and lift the cover upwards. Install fresh cells, orienting
them as shown on the diagram within the compart-
ment. The coil springs should contact the (-) end of
each cell. Push the battery compartment cover back
and press gently until it latches.
In some cases, poor operation may be caused by
corrosion or fingerprint oil on the battery contacts.
Remove both cells, rub the metal contacts at both
ends of each cell with a clean cloth or a pencil eraser,
and re-install the cells, being careful to orient them
correctly.
MAINTENANCE
At periodic intervals, open the disc drawer and wipe
with a damp cloth to remove any loose dust.
HANDLING COMPACT DISCS
Handle Compact Discs with care. The playback of
a disc will not be impaired by small dust particles, a
few light fingerprints, or slight scratches. But large
scratches, or a thick layer of oily fingerprints, can pre-
vent the player from tracking the disc. (Incidentally,
although the tracking laser ‘plays’the disc through its
clear side, the actual data surface is embedded
directly beneath the label, protected only by a very
thin coating of lacquer. So a scratch that cuts through
the label may damage the disc more than a similar
scratch on the transparent ‘playing’surface. Thus you
should treat both surfaces of the disc with care.)
Severe scratches or fingerprints may cause the
player to mis-track (skipping ahead, or repeating the
same passage). Less severe damage may produce
very brief bursts of high-frequency noise. The track-
ing and error-correction circuits of this NAD CD play-
er are unusually sophisticated, providing secure
tracking of flawed discs that are unplayable on some
other players. Nevertheless, the discs should not be
abused or handled carelessly.
For best results, grasp the disc only by its edges.
Another safe method is to put a finger in the center
hole, using the thumb at the edge to hold the disc
steady.
Each disc should be kept in its protective storage
case when not in use. To open the standard Philips-
type plastic CD case, grasp the top and bottom of the
case with the fingers and thumb of the left hand; then
NA D
6
GB

NA D
7
GB
grasp the left and right edges of the case with the fin-
gers and thumb of the right hand, and pull the case
open with the right thumb.
The disc is held in place within the case by an
expansion hub in its center hole. To remove the disc,
press the hub with a finger to release the disc, then
lift it out by gripping its edges between the fingers
and thumb. To replace the disc in the case, simply
align its center hole with the hub and press the disc
onto the hub.
CLEANING DISCS
Soiled discs may be cleaned by wiping with a soft
cloth, either dry or moistened with water. Do NOT use
conventional LP record-cleaning products (cleaning
solutions, sprays, treated cloths, or anti-static prepa-
rations), nor any kind of chemical solvent (alcohol,
benzene, et al). A severely soiled disc may be
washed in a warm-water spray, possibly with a small
amount of a mild kitchen detergent added, and then
wiped dry with a clean, soft towel.
When cleaning the disc, use only RADIAL strokes
(from center to edge). Never use a circular wiping
motion like that used for cleaning ordinary LP
records, because in wiping the disc there is a risk of
scratching it. A radial scratch will do the least harm
because it affects only a small portion of each circular
data track, which can be fully compensated by the
player’s error-correction circuits. But a circular
scratch that follows a data track may damage such a
long continuous segment of data that it cannot be
corrected.
ABOUT THE LASER
The Compact Disc player uses a solid-state semi-
conductor diode laser, mounted on a tracking servo
mechanism, to play the disc. The laser illuminates the
track of microscopic pits representing the digital data
bits, while photo-diodes detect the reflected illumina-
tion from the disc and convert it into an electronic sig-
nal which is then decoded to recover the musical
waveform in each stereo channel.
You cannot see the laser operating, because it
operates at wavelength of 7800 Angstroms, which is
in the infrared and thus invisible to the human eye.
The Compact Disc player is completely safe for
children to use. The laser operates at very low power
and is concealed within the player mechanism. Even
when the player is disassembled, the laser remains
sealed within an optical system that causes its light to
focus only 1 millimeter from the lens and then diverge
rapidly, reducing its intensity to negligible levels.
TROUBLESHOOTING
SYMPTOM
No Power when the POWER
button is set to ON
Disc play does not start
No sound
Sound skips
Remote control does not work
A “humming sound can be heard
POSSIBLE CAUSE
Poor or no power plug connection at the AC outlet. Insert the power plug
firmly into the AC outlet.
The disc is loaded upside down. Reload the disc with the label side UP.
The disc is too dirty. Clean the disc.
Incorrect audio cable connections. Connect the CD player to the
amplifier/receiver correctly.
Incorrect amplifier/receiver operation. Make sure that the input selector
on your amplifier or receiver is set to CD.
The CD player is subject to vibration or physical shock from external
sources. Change the installation location.
Batteries in Remote Control handset have expired. Replace batteries.
Object obscuring remote sensor on the player. Remove any objects
directly in front of the player.
Loose cable connections. Check the cable connections, particularly the
phono connecting cables.

INSTRUCTIONS CONCERNANT
L’INSTALLATION ET LE FONCTION-
NEMENT
UN MOT SUR L’INSTALLATION
Poser le lecteur de Compact Disc sur une surface
parfaitement horizontale et exempte de vibrations.
(D’importantes vibrations ou un fonctionnement en
position inclinée sont susceptibles d’entraîner des
sauts de pistes). Le lecteur peut être empiléavec
d’autres modules d’une chaîne stéréo, àcondition
qu’il y ait une bonne ventilation tout autour.
Si le lecteur est placétrès près d’un tuner radio
(AM ou FM), d’un magnétoscope ou d’un poste de
télévision, l’électricitéstatique générée par ses cir-
cuits numériques pourra affecter la réception des
signaux d’émissions faibles. Si cela se produit,
éloigner le lecteur CD des autres dispositifs, ou met-
tez le hors tension lors de la réception d’émissions.
LECTURE DES COMPACT DISC
UNE APPROCHE SIMPLE
1. Connectez un câble stéréo entre les jacks de
“Sortie Ligne”[LINE OUTPUT] “gauche”[L] et
“droite”[D] et les entrées CD correspondantes de
votre amplificateur.
2. Branchez le cordon d’alimentation secteur.
3. Appuyez sur le bouton-poussoir vert “d’alimen-
tation”[POWER] pour mettre le lecteur sous tension.
4. Appuyez sur “Ouverture”[OPEN] pour ouvrir le
tiroir àdisques.
5. Posez un CD, étiquette vers le haut, dans le
logement circulaire du plateau. Faites attention de
bien centrer le disque dans le logement.
6. Appuyez sur “Lecture/Pause”[PLAY/PAUSE].
Le tiroir se ferme automatiquement et le disque com-
mence àpasser.
7. Il est possible, àtout moment, d’appuyer sur
Saut avant ou arrière [SKIP ou ] pour sélec-
tionner différentes pistes sur le disque.
8. Appuyez sur “Lecture/Pause [PLAY/PAUSE]
pour arrêter provisoirement la lecture, tout en main-
tenant la tête de lecture àsa position actuelle sur le
disque. (Appuyez ànouveau sur “Lecture/Pause”
[PLAY/PAUSE] pour reprendre la lecture au même
endroit). Appuyez sur “Arrêt”[STOP] pour arrêter la
lecture et remettre la tête de lecture au début du
disque.
LIAISONS SUR LE PANNEAU ARRIERE (fig.1)
1. LINE OUTPUT (Sortie Ligne)
Connectez un câble entre ces jacks et votre
amplificateur. Branchez l’une des extrémités d’un
câble audio stéréo sur les jacks de sortie Gauche
(en haut) et Droit (en bas). Connectez l’autre
extrémitédu câble sur l’entrée CD de votre amplifi-
cateur stéréo, ou àtoute autre jack de “niveau ligne”
(entrées AUX par exemple). NE PAS connecter ce
câble aux jacks d’entrée PHONO de l’amplificateur
2. DIGITAL OUTPUT (SORTIE NUMÉRIQUE)
Le signal de lecture numérique est disponsible sur
ce jack de sortie. La sortie des données est prélevée
après correction des erreurs, mais avant la conver-
sion numérique/analogique et le filtrage. La sortie est
isolée par transformateur des circuits N/A incor-
porés. Elle peut être connectée àn’importe quelle
unitéde traitement de signaux numériques conforme
àla norme Song/Philips (SPDIF).
Pour utiliser la sortie numérique, brancher un
câble entre ce jack et I’entrée “CD numérique”ou
équivalent d’un processeur numérique. Pour obtenir
les milleurs milleurs résultats, le câble doit être un
câble coaxial de 75 ohms, du type utilisépour les
signaux vidéo, avec un connector phono RCA à
chaque extrémité. (Les câbles vidéo et numériques
sont souvent équipés de connecteurs de couleur
jaune (code couleur), pour les distinguer des câbles
avec prises phono similaires utilisés pour les signaux
audio analogiques).
3. NAD LINK IN/OUT
(ÉNTRÉE/SORTIE LIAISION NAD)
Le connecteur OUT (sortie) de la liaison NAD per-
met de relayer le télécommandes entre ce lecteur et
d’autres produits équipés d’une entrée de liaison
NAD (ou compatible). Pour utiliser cette option,
brancher un câble entre la douille OUT de la liaison
NAD (jack supérieur) et le jack IN de la liaison NAD
d’un autre appareil.
Le connecteur IN (entrée) de la liaison NAD (jack
inférieur) permet de commander ce lecteur àl’aide
de télécommandes en provenance d’un contrôleur
multi-salles ou d’un systéme de relayage déporté.
Brancher un câble entre le contrôleur (ou le jack
OUT de la liaison NAD d’un autre appareil) et le jack
IN de la liaison NAD de ce lecteur de compact disc.
En se servant àla fois des branchements d’entrée et
de sortie de la liaison NAD, il est possible de relayer
les télécommandes d’un product àl’autre.
4. CORDON ALIMENTATION SECTEUR
Branchez ce cordon àune prise murale secteur ou
àune prise commutée àl’arrière de votre amplifica-
teur.
COMMANDES DE LA FACE PARLANTE (fig.2)
1. MARCHE/ARRET [POWER ON/OFF]
Appuyez sur ce bouton-poussoir vert pour mettre
sous tension le lecteur de Compact Disc. Pour
couper l’alimentation du lecteur, réappuyez sur ce
bouton-poussoir puis relâchez le.
2. TIROIR A DISQUES
Pour passer un disque, ouvrez le tiroir àdisques
en appuyant sur le bouton “d’Ouverture”[OPEN].
Placez le CD dans le grand logement circulaire du
tiroir, sa surface de lecture transparente vers le bas.
L’étiquette doit être sur la face SUPERIEURE.
Il est possible de passer les disques CD-3 (CD
“singles”de 3 pouces) sans avoir àutiliser un adap-
NA D
8
FLECTEUR DE COMPACT DISC NAD C 540

NA D
9
F
tateur. Placez le disque dans le tiroir en le centrant
dans le petit logement circulaire, l’étiquette sur la face
SUPERIEURE.
NOTA: Ce lecteur n’a pas étéconçu pour être util-
iséavec un “disque d’amortissement”placésur un
CD, ni avec deux CD l’un sur l’autre. Il est capable de
lire les CD audio, mais pas les disques identifiés
comme des CD-V, DVD, CD-I, CD-ROM ou PHOTO
CD.
3. AFFICHAGE
L’affichage fournit des informations concernant
l’état de lecture et la position de la tête de lecture
laser sur le disque. Les informations de piste/temps
affichées sont obtenues par la lecture d’informations
inaudibles appelées “sous-codes”enregistrées sur le
disque.
Numéro de Piste [Track number]. Lors de sa fab-
rication, chaque disque est diviséen pistes
numérotées: en principe, chaque piste numérotée
correspondra àune chanson ou àun mouvement
symphonique différents, etc... Ces numéros de piste,
codés sur le disque par le fabricant, sont identifiés
sur l’emballage du CD.
Sur certains CD, àla discrétion du fabricant, les
pistes peuvent être subdivisées en sections identi-
fiées par des indices. Ce lecteur de Compact Disc
n’affiche pas les indices.
Temps [Time]. En principe, cet affichage indique le
temps écoulé, en minutes et en secondes, depuis le
début de la piste actuelle. En appuyant sur le bouton
“Temps”[TIME], il est possible d’afficher le temps
restant jusqu’à la fin du disque.
Lorsque vous chargez un disque différent et que
vous utilisez le bouton “d’Ouverture”[OPEN] pour fer-
mer le tiroir àdisque, l’affichage indique le nombre de
pistes sur le disque et le temps total de lecture de
l’ensemble de ces pistes.
Etat [Status]. Une flèche vers la droite , située
près du bord gauche de l’affichage du temps,
s’allume en mode “Lecture”[PLAY]. Deux barres ver-
ticales indiquent que le lecteur est en mode
PAUSE. En mode “Arrêté” [STOP], l’affichage revient
àl’indication du nombre de pistes et du temps total
de lecture du disque.
“no diSC”s’allume sur l’affichage si aucun disque
ne se trouve dans le tiroir, ou bien si le disque chargé
dans le tiroir est illisible (sale ou inséréàl’envers).
L’indication “Répétition 1”[REPEAT 1] apparaît
au centre et dans le coin supérieur gauche de
l’affichage pendant la lecture àrépétition d’une seule
piste. “Répétition toutes”[REPEAT ALL] s’allume
pendant la lecture àrépétition de la totalitéd’un pro-
gramme ou du disque.
Le mot “Temps restant”[REMAIN] apparaît dans
le coin inférieur gauche de l’affichage si vous avez
appuyésur le bouton “Temps”[TIME] pour indiquer le
temps de lecture restant sur le disque.
RANDOM. Lorsque le C540 est en mode Aléatoire,
I’indication RANDOM est affichée sur le Panneau
d’Affichage.
AFFICHAGE CALENDAIRE DES PISTES. La
fonction affichage Calendaire des Pistes affiche une
liste des pistes disponibles sur le disque. Au fur et à
mesure que les pistes passent en lecture,elles dis-
paraissent de la liste. On obtient ainsi une indication
simple de la proportion du disque qui a déjàétélue,
et de celle qui reste àécouter. Cet affichage est
capable de lister jusqu’à 16 pistes numérotées.
Le mot “Dépassement”[OVER] apparaît en bas
et au centre de l’affichage si le disque chargécom-
porte plus de 16 pistes.
Récepteur de télécommande. Un capteur
infrarouge, situédans la partie supérieure droite de la
fenêtre d’affichage, reçoit les commandes en prove-
nance de la télécommande. L’espace entre la télé-
commande et le récepteur doit être dégagéde tout
obstacle, sinon la télécommande peut refuser de
fonctionner.
4. Ouverture [OPEN]
Appuyez sur ce bouton pour ouvrir le tiroir du
disque, puis appuyez de nouveau pour le refermer.
En cas d’impulsion sur ce bouton lors de la lecture
d’un disque, la lecture s’arrête, la tête de lecture se
replace au début du disque, et le tiroir s’ouvre.
Lorsque le tiroir àdisque est ouvert, on peut aussi
activer le mécanisme de fermeture en appuyant sur
PLAY (lecture), ou en poussant doucement le tiroir
dans le sens de la fermeture.
ATTENTION : L’ouverture et la fermeture du tiroir à
disque se font àl’aide d’un moteur interne. Ne fermez
jamais le tiroir manuellement lorsque l’alimentation
électrique est coupée.
Lorsque le tiroir se referme, le lecteur balaye la
“table des matières”du disque et affiche le nombre
total de pistes et le temps total de lecture. Si le tiroir a
étéferméen appuyant sur “Lecture”[PLAY], le
lecteur ne réalise pas cet affichage mais passe
directement àla Piste 1, qu’il lit aussitôt.
5. Lecture/Pause [PLAY/PAUSE]
Ce bouton àdeux fonctions permute entre les
modes lecture et pause. Appuyez sur ce bouton pour
démarrer la lecture ou pour reprendre la lecture après
une Pause. Pendant la lecture, appuyez sur ce bou-
ton pour arrêter temporairement la lecture, tout en
maintenant la tête de lecture àl’endroit oùelle se
trouve sur la surface du disque.
Le mode “Lecture”[PLAY] est indiquépar une
flèche vers la droite sur l’affichage. Le mode
PAUSE est indiquépar deux barres verticales .
Pour reprendre la lecture àl’endroit exact oùse
trouvait la tête au moment de la pause, appuyez à
nouveau sur “Lecture/Pause”[PLAY/PAUSE]. Si vous
ne souhaitez pas reprendre la lecture au même
endroit, il vous est possible d’utiliser des commandes
de “Saut”[SKIP] et de “Balayage”[SCAN] pour placer
la tête de lecture àun endroit différent, avant
d’appuyer ànouveau sur le bouton PLAY.

6. Temps [TIME]
Le bouton “Temps”[TIME] fait basculer l’affichage
du temps entre deux modes, qui sont les suivants :
“Temps”[TIME]: temps écoulédepuis le début de
la piste en cours, en minutes et en secondes. (Il s’agit
du “mode par défaut”, sélectionnéautomatiquement
lorsque le lecteur est mis sous tension).
“Restant”[REMAIN]: temps total de lecture
restant jusqu’à la fin du disque, en minutes et en sec-
ondes et nombre total de pistes restant àlire (y com-
pris la piste en cours de lecture).
7. Arrêt [STOP]
Ce bouton-poussoir arrête la lecture, annule tout
cycle de répétition-lecture, et réinitialise la tête de lec-
ture au début du disque. L’afficheur revient à
l’affichage du nombre de pistes et du temps total de
lecture sur le disque.
8. Répétition [REPEAT]
Ce bouton active un cycle de répétition sans fin. Un
seule impulsion sur le bouton de “Répétition”
[REPEAT] active le mode de “Répétition 1”[REPEAT
1], dans lequel seule la piste en cours est répétée
continuellement. Une deuxième impulsion sur
“Répétition”[REPEAT] active le mode de “Répétition
toutes”[REPEAT ALL], dans lequel c’est l’ensemble
du disque en cours qui est repasséen continu, du
début àla fin. Une troisième impulsion sur
“Répétition”[REPEAT] annule le mode de répétition
et rétablit le fonctionnement normal.
9. “Lecture aléatoire”[RANDOM]
Le fait d’appuyer sur le bouton de “Lecture aléa-
toire”[RANDOM] provoque la lecture de toutes les
pistes du CD dans un ordre aléatoire. Il suffit
d’appuyer sur “Lecture aléatoire”[RANDOM], en
mode “Arrêt”[STOP] ou en mode de “Lecture”[PLAY]
pour que le C540 se mette àlire les pistes du CD
dans un ordre aléatoire, et ce jusqu’à ce que toutes
les pistes aient étélues.
Appuyez ànouveau sur “Lecture aléatoire”[RAN-
DOM] pour annuler la lecture “Aléatoire”et pour
remettre le C540 en mode de “Lecture”normale.
Lorsque le C540 est en mode “Aléatoire”, le mot
“RANDOM”est indiquésur l’affichage.
10. Recherche
Recherche arrière [SCAN ]
Le bouton de “Recherche arrière”[SCAN ]
oblige la tête de lecture optique àlire l’enregistrement
en arrière àgrande vitesse. Ce bouton ne fonctionne
que lorsque le lecteur est en mode “Lecture”[PLAY]
ou PAUSE. Après une commande “d’Arrêt”[STOP],
ou après avoir chargéun nouveau disque, il est
nécessaire d’appuyer sur “Lecture”[PLAY] avant que
le circuit de recherche ne puisse fonctionner.
Si la recherche est activée alors que le lecteur est
en mode PAUSE, la recherche se fait dans le silence,
àune vitesse 15 à20 fois supérieure àla vitesse de
lecture normale. Si la recherche est activée alors que
le lecteur est en mode de “Lecture”[PLAY], elle est
beaucoup plus lente (elle est d’environ trois fois la
vitesse de lecture normale) et la musique s’entend
sous une forme fragmentée et àun volume réduit, au
fur et àmesure que le lecteur effectue la recherche
rapide. Utilisez cette “recherche audible”pour posi-
tionner la tête de façon précise, àl’endroit oùvous
souhaitez reprendre la lecture.
Si vous effectuez une recherche arrière jusqu’au
début du disque pendant la lecture de la Piste 1, le
lecteur revient automatiquement en mode de lecture
normale.
Recherche avant [SCAN ]
Le bouton de “Recherche avant”[SCAN ]
oblige la tête de lecture optique àlire l’enregistrement
en avant àgrande vitesse. Le comportement de cette
fonction est similaire àcelui de la “Recherche arrière”
[SCAN ].
Si vous effectuez une recherche avant jusqu’à la
fin du disque pendant la lecture de la dernière piste,
la recherche s’arrête et l’affichage du temps indique
la table des matières. (Aucun mode de “rebouclage”
n’est prévu).
11. Saut
Saut en arrière [SKIP ]
Le bouton de “Saut en arrière”[SKIP ] fait
sauter la tête de lecture en arrière jusqu’au début de
chaque piste numérotée du disque. La première
impulsion sur ce bouton fait revenir la tête au début
de la piste en cours de lecture. Il faut donc appuyer
deux fois sur [SKIP ] pour revenir au début de la
piste précédente. Une pression continue sur ce bou-
ton fait sauter successivement les pistes, pour
ramener la tête de lecture au début du disque (Piste 1).
Le fait d’appuyer une fois sur [SKIP ] pendant
la lecture ramène la tête de lecture au début de la
piste en cours, puis la lecture recommence àpartir
de ce point. Pour accéder au début de la piste précé-
dente, afin de la réécouter, il faut donc appuyer rapi-
dement deux fois sur [SKIP ], la première fois
pour revenir au début de la piste en cours et la deux-
ième pour sauter jusqu’au début de la précédente.
Saut en avant [SKIP ]
Pendant la lecture, une pression sur SAUT
fera sauter le laser en avant jusqu’au début de la
piste suivante, oùla lecture reprendra aussitôt. De
cette façon, pour écouter un échantillon de chaque
chanson sur un disque, il suffit d’appuyer sur
“Lecture”[PLAY], puis d’appuyer sur [SKIP ]
après avoir écoutéquelques secondes de chaque
piste.
TELECOMMANDE
Une télécommande sans fil est fournie avec votre
lecteur de Compact Disc, vous permettant de com-
mander les fonctions de lecture depuis votre fauteuil
ou depuis àpeu près n’importe quel endroit de la
pièce.
NA D
10
F
