Napoleon B81NS-1 User manual

ADD MANUAL TITLE
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030
Phone [phone] • www.napoleonfireplaces.com • [e-mail]
CERTIFIED TO THE CANADIAN AND AMERICAN NATIONAL STANDARDS:
CSA 2.22 AND ANSI Z21.50 FOR VENTED DECORATIVE GAS APPLIANCES
INSTALLER:
Leave this manual with the appliance
CONSUMER:
Retain this manual for future reference
ADD PRODUCT CODE HERE (TRADE GOTHIC LT STD FONT)
NATURAL GAS MODELS:
PROPANE GAS MODELS:
Product Name / Code
(see price book)
ADD ____ ILLUSTRATED
ADD PRODUCT IMAGE
CSA /
INTERTEK
LOGO
SAFETY INFORMATION
- Do not store or use gasoline or other
flammable vapors and liquids in the vicinity of
this or any other appliance.
- WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electrical switch; do not
use any phone in your building.
• Immediately call your gas supplier from a
neighbour’s phone. Follow the gas
supplier’s instructions.
• If you cannot reach your gas supplier, call
the fire department.
- Installation and service must be
performed by a qualified installer, service
agency, or the supplier.
This appliance may be installed in an aftermarket,
permanently located, manufactured home (USA
only) or mobile home, where not prohibited by
local codes.
This appliance is only for use with the type of gas
indicated on the rating plate. This appliance is
not convertible for use with other gases, unless
a certified kit is used.
FIRE OR EXPLOSION HAZARD
Failure to follow safety warnings exactly
could result in serious injury, death, or
property damage.
WARNING
!
ENGLISH
$10.00
FOR INDOOR USE ONLY
IF INSTALLATION + OPERATION, ADD SERIAL
NUMBER LABEL HERE
IF SEPARATE MANUALS, ADD “PLACE
BARCODE LABEL ON THE OWNER’S MANUAL”
(B81NS-1 illustrated)
INSTALLATION AND
OPERATION MANUAL
B81PS-1
B81NS-1
High Definition 81 See Thru
Mineral Rock Burner Assembly
FRENCH PG. 9
W415-0808 / E / 05.11.18

A. Attach the burner assembly to the firebox base
with the screws supplied, making sure the pilot
assembly is closest to the valve access opening.
1.0 general information
2.0 installation
W415-0808 / E / 05.11.18
EN
2
general information
BURNER
ASSEMBLY
PILOT
ASSEMBLY
This rock burner assembly is approved for use in the HD81-1 gas appliance only. It is not approved for use as a
stand alone appliance or in conjunction with any other appliance.
1.0 general information 2
2.0 installation 2
2.1 access panel 2
2.2 burner assembly 2
2.3 bulkheads 3
2.4 night light™ installation 3
2.5 porcelain base installation 4
2.6 burner cover installation 4
2.7 rock installation 5
3.0 adjustment 6
3.1 flame characteristics 6
3.2 venturi adjustment 6
4.0 replacements 6
4.1 overview 7

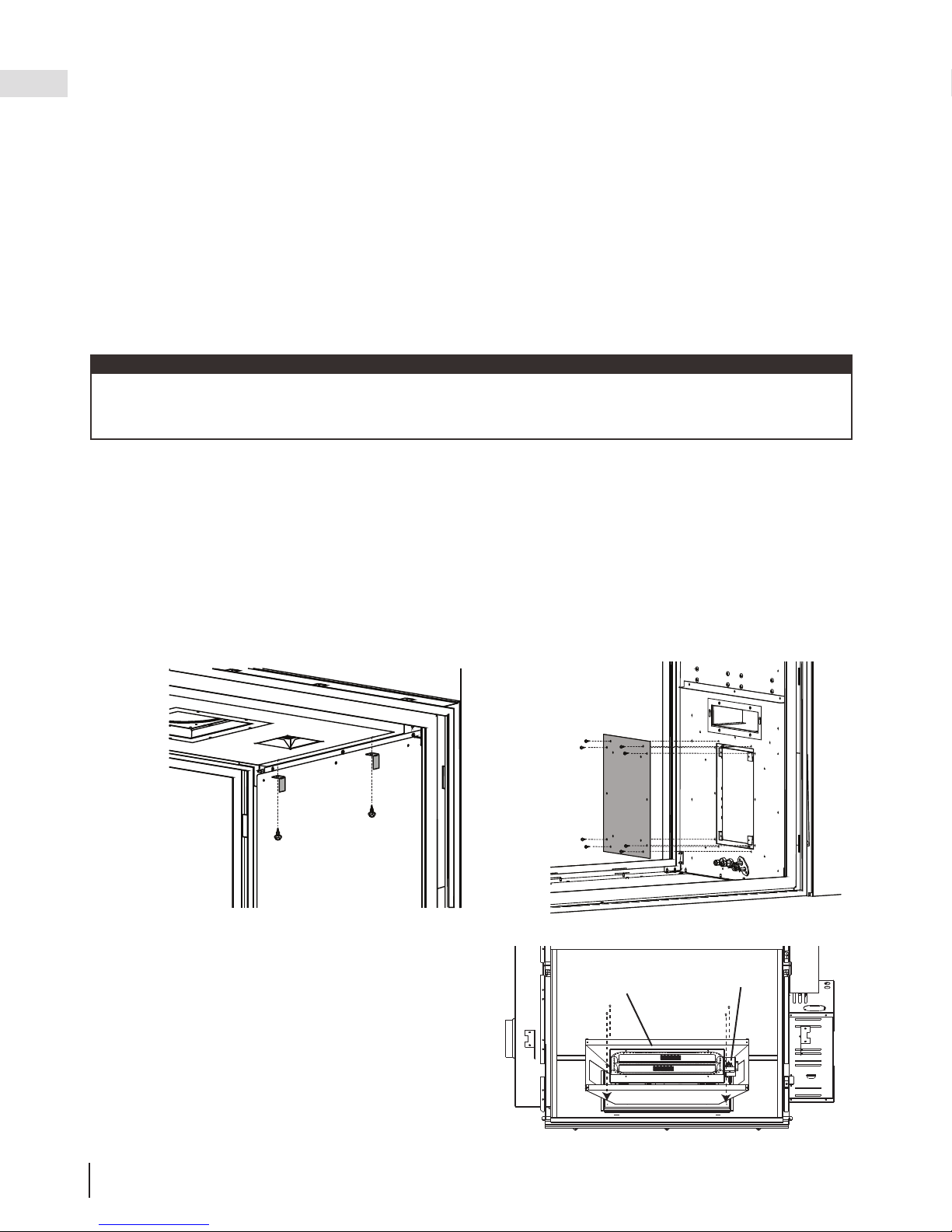

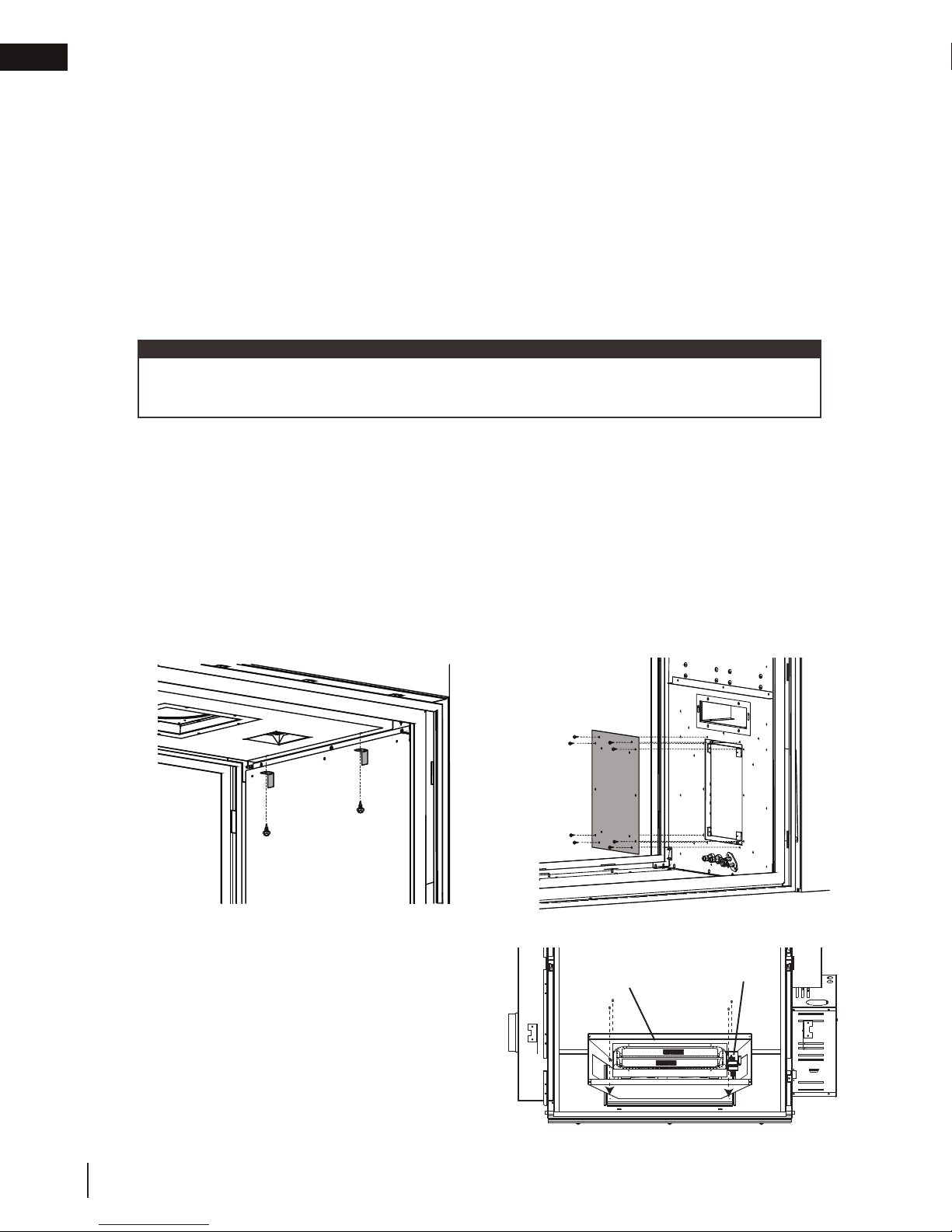

2.1 access panel
2.2 burner assembly
A. Once either door is removed (refer to the “door removal / installation” section of the HD81-1 manual),
remove the air manifold by removing the two retaining brackets located at the top of the firebox, see Figure
1.
B. Remove the valve access panel and gasket by removing the 8 screws, see Firgure 2.
Fig. 1 Fig. 2
The information throughout this manual is believed to be correct at the time of printing. Wolf Steel
Ltd. reserves the right to change or modify any information within this manual at any time without
notice. Changes, other than editorial are denoted by a vertical line in the margin.
note:

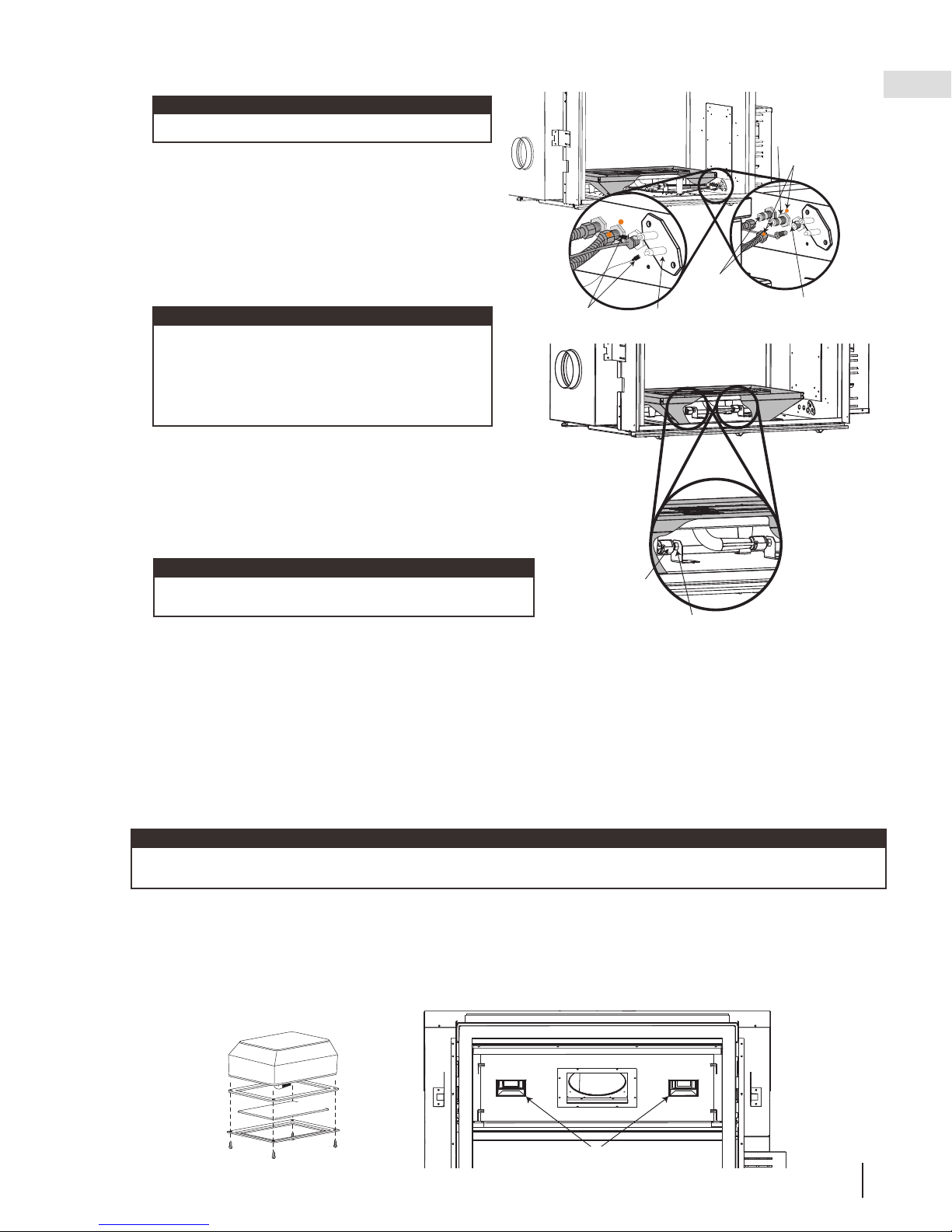

2.3 bulkheads
A. Connect the gas flex lines and the pilot line to the gas
bulkheads located under the valve access opening.
Be sure to match up the gas manifold marked with
a dot with the center bulkhead, also marked with a
dot. Care must be taken to ensure the pilot line isn’t
damaged and ensuring gas tight connections are
made.
B. Connect the pilot electrode leads to the bulkhead. The
leads can only fit one way. You need to match the 1/4”
flag with the 1/4” bulkhead spade and the 3/16” flag
with the 3/16” spade.
C. Ensure the 2 venturi tubes are over the orifices before
lighting.
D. Check for gas leaks by brushing on a soap and water
solution. Do not use open flame.
E. After leak test has been performed re-install access panel with gasket (if removed).
VENTURI
TUBE
ORIFICE
GAS
BULKHEADS
PILOT
BULKHEADS
DOTS
PRIMARY
BURNER
PILOT
ELECTRODE
PILOT
ELECTRODE
LEADS
2.4 night light™ installation
The HD81-1 comes equipped with two “Night Lights™”. The lights have been pre-wired and are controlled from
the remote control.
In the event the lamps or lens need replacing, follow the instructions below:
A. Shut off breaker at main power supply
B. Remove the four screws that secure the lens frame to the firebox sides. This frame retains the glass lens.
C. The lamp can now be accessed.
The lamp will pull straight out of the socket. Replace with Wolf Steel parts only, as lamp and lens are special “high
temperature” products. When re-installing, ensure integrity of gasket seal.
THE FIREBOX MUST BE SEALED.
Over tightening the screws could break the lens. “Light Leakage” from the holes in the housing lamp may be
observed. The holes in the lamp housing are necessary for ventilation and must not be covered.
GASKET
LENS
FRAME
COLOURED SIDE UP
JOINT
D’ÉTANCHÉITÉ
LENTILLE
CADRE
CÔTÉ COLORÉ
AU-DESSUS
NIGHT LIGHTS
Bulkhead covers need to be removed.
note:
Do not handle the lamp (bulb) with bare fingers, protect with a clean, dry cloth.
note:
The middle tube is the primary burner and
cannot be turned off. The outside burner can
be turned on and off with the remote. If this
is not the case, switch the flex lines.
note:
At this stage, we recommend performing
an operational check before finishing
installation.
note:
EN
W415-0808 / E / 05.11.18 3
installation

INSTALL IN THE FOLLOWING ORDER:
A. Side porcelain panels or brick panels must be
installed prior to porcelain base cover plates.
For side porcelain panel installation and for
brick panel installation, see leaflets provided
with kits.
B. Slide the porcelain cover plates through the
front opening being careful not to scratch the
porcelain panels. The cover plates must slide
under the burner cover as shown. Secure to
the burner base with the screws provided and
repeat on other side. Porcelain wire shields sit
on the cover plates as illustrated.
A. Lower the burner cover down onto the
burner tray and porcelain base, making
sure the pilot is properly seated through
the slot on the right side.
B. Attach burner cover with four screws as
illustrated.
C. Empty the sand into the burner tray.
Spread the sand evenly over the burner
tray.
2.5 porcelain base installation
PORCELAIN
COVER PLATE
PORCELAIN
WIRE SHIELD
2.6 burner cover installation
W415-0808 / E / 05.11.18
EN
4
installation

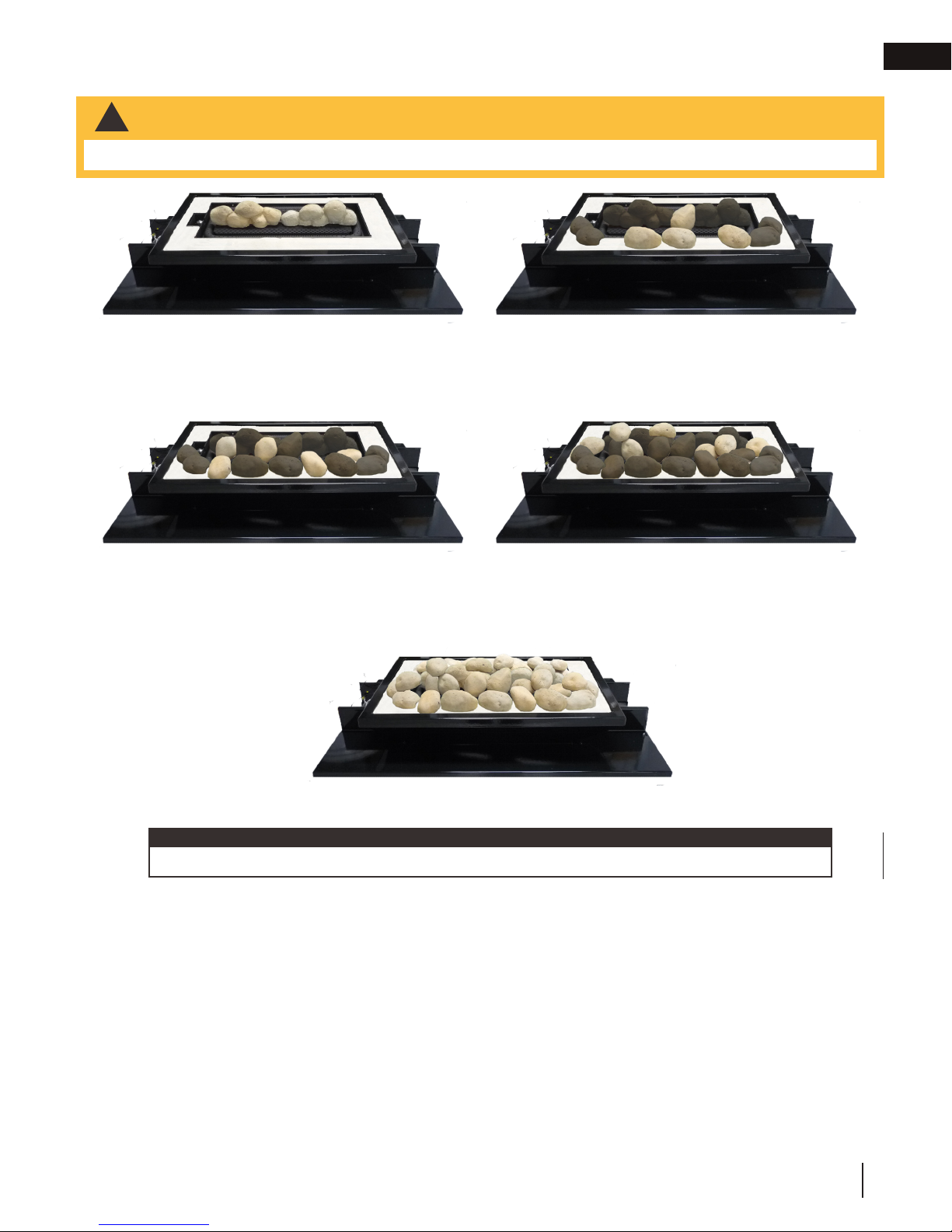

2.7 rock installation
A. Position the rocks in front of the center burner
tube. Ensure not to cover burner ports.
B. Position a few large rocks randomly along the
front. Ensure not to cover burner ports.
C. Place a few rocks randomly between the other
rocks. Ensure not to cover burner ports.
D. Position the remaining rocks randomly. Ensure
not to cover burner ports.
E. Repeat on other side.
!
WARNING
• Real rocks must not be used in this appliance. Heat will cause them to explode.
EN
W415-0808 / E / 05.11.18 5
installation
Rocks are for illustrative purposes only. Colour, size and shape may vary.
note:

It’s important to periodically perform a visual check of
the pilot and burner flames. Compare them to the
illustration provided. If any flames appear abnormal,
call a service person. ADD IMAGE
HERE
36.1

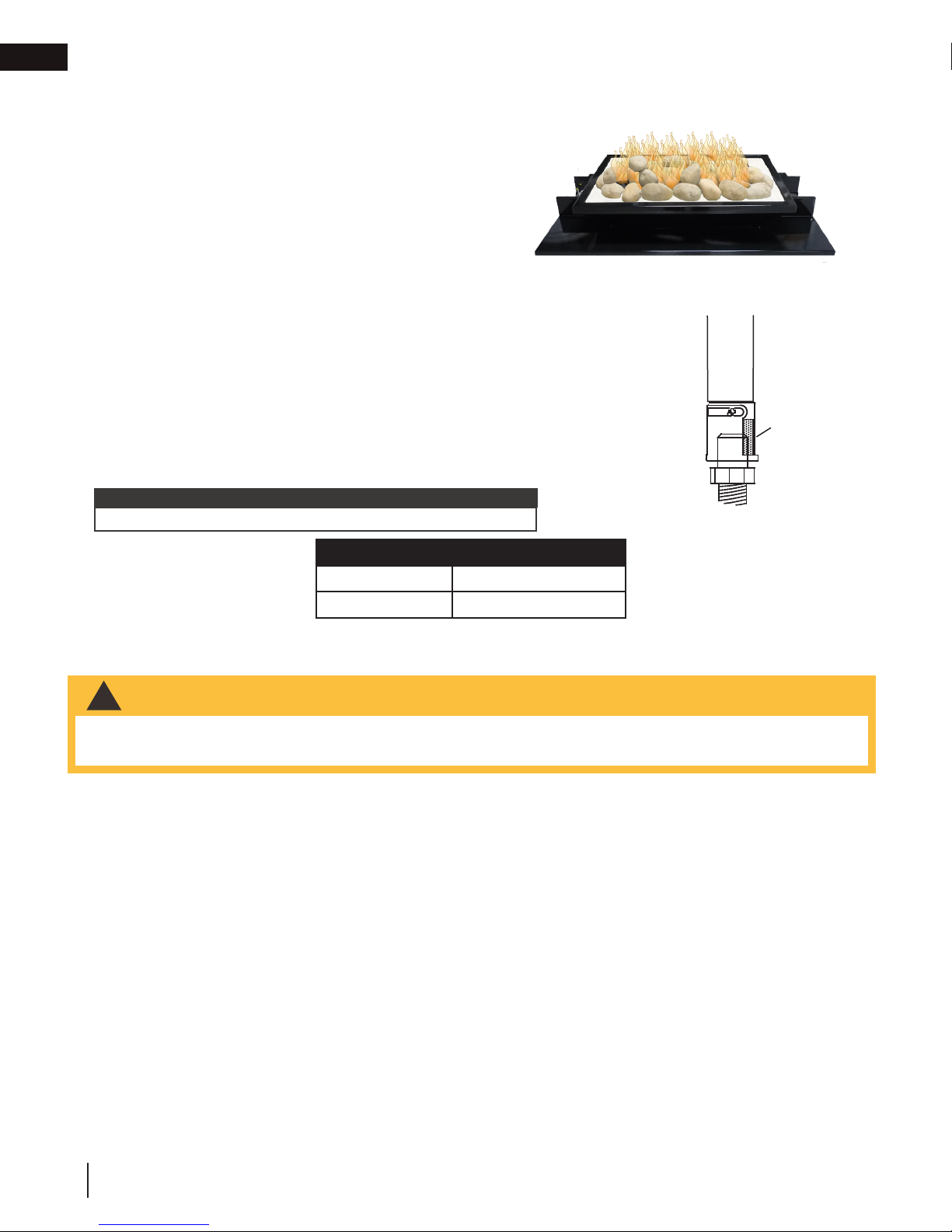

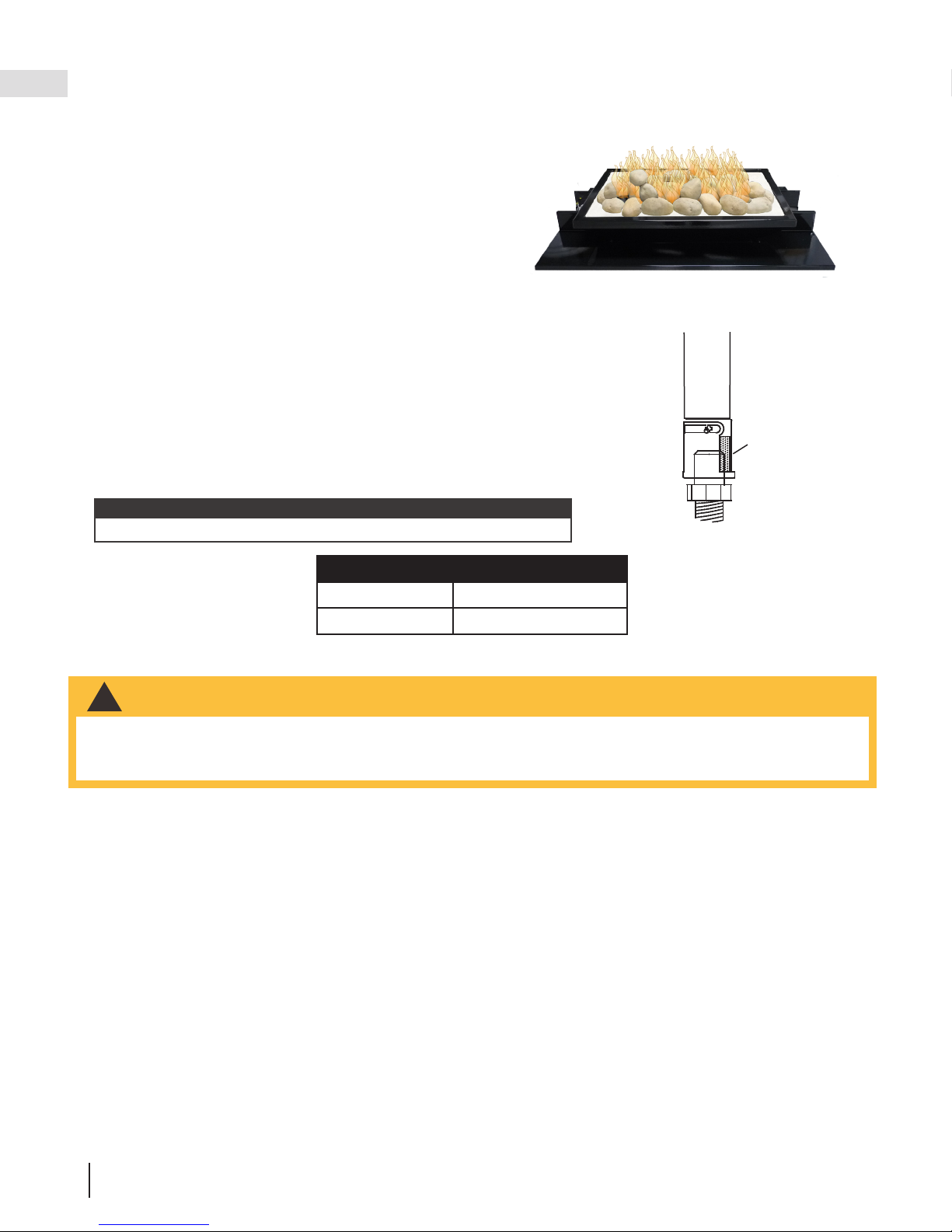

3.1 flame characteristics
3.2 venturi adjustment
VENTURI ADJUSTMENT CHART
NG 3/16” (4.8mm)
P 7/16” (11mm)
This appliance has an air shutter that has been factory set open according to
the chart below:
Regardless of venturi orientation, closing the air shutter will cause a more
yellow flame, but can lead to carbonization. Opening the air shutter will cause
a more blue flame, but can cause flame lifting from the burner ports. The flame
may not appear yellow immediately; allow 15 to 30 minutes for the final flame
colour to be established.
AIR SHUTTER ADJUSTMENT MUST ONLY BE DONE BY A QUALIFIED
INSTALLER!
AIR
SHUTTER
OPENING
VENTURI
BURNER
ORIFICE
33.1
It is important that the orifice is securely inserted into the venturi.
note:
W415-0808 / E / 05.11.18
EN
6
installation
4.0 replacements
3.0 adjustment
!
WARNING
26.1
• Failure to position the parts in accordance with this manual or failure to use only parts specifically approved
with this appliance may result in property damage or personal injury.
Contact your dealer for questions concerning prices and policies on replacement parts. Normally, all parts can
be ordered through your Authorized dealer / distributor.
For warranty replacement parts, a photocopy of the original invoice will be required to honour the
claim.
When ordering replacement parts always give the following information:
• Model & Serial Number of appliance
• Installation date of appliance
• Part number
• Description of part
• Finish
Parts, part numbers, and availability are subject to change without notice.
Parts identified as stocked will be delivered within 2 to 5 business days for most delivery
destinations.
Parts not identified as stocked will be delivered within a 2 to 4 week period, for most cases.
Parts identified as ‘SO’ are special order and can take up to 90 days for delivery.

4.1 overview
EN
W415-0808 / E / 05.11.18 7
installation
7
B81S OVERVIEW
Ref. No.
Part number
Description
2
3
3
4
5
6
7
Ref. No.
Part number
Description
Items may not appear exactly as illustrated
W010-2863
Pilot assembly (NG)
W335-0039
Pilot hood
Burner assembly
1
1
Stocked
Stocked
W455-0068
Pilot orifice #35 (P)
W455-0070
Pilot orifice #62 (NG)
W010-2900
Pilot assembly (P)
04.24.18 / A
W750-0335
Electrode
W750-0336
Flame sensor
W100-0113
8
13
14
9
10
11
12
15
8
W456-0034
Inside burner orifice #34 (NG)
W456-0054
Inside burner orifice #54 (P)
1
2
3
4
5
14
15
12
10
11
6
7
8
9
W456-0034
Outside burner orifice #34 (NG)
W456-0052
Outside burner orifice #52 (P)
W200-0274-BK2GL-SER
Rock burner cover
MRKS
Mineral rock kit
Yes
Yes
W550-0009
White sand (8lbs)
3/8” Flex connector (24”)
W175-0289
3/8” Flex connector
W175-0227
W565-0109
Burner screen
W350-0460-BK2GL-SER
Rock burner housing
13
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes

NAPOLEON CELEBRATING OVER 40 YEARS
OF HOME COMFORT PRODUCTS
7200, Route Transcanadienne, Montréal, Québec H4T 1A3
24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8
214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8
103 Miller Drive, Crittenden, Kentucky, USA 41030
Phone: [phone]
napoleonproducts.com

FRANÇAIS
W415-0808 / E / 05.11.18
ADD MANUAL TITLE
ADD PRODUCT CODE HERE (TRADE GOTHIC LT STD FONT)
Product Name / Code
(see price book)
ADD ____ ILLUSTRATED
ADD PRODUCT IMAGE
CSA /
INTERTEK
LOGO
$10.00
MODÈLES DE GAZ NATUREL
MODÈLES DE PROPANE
INSTALLATEUR:
Laissez ce manual avec l’appareil
PROPRIÉTAIRE:
Conservez ce manuel pour consultation
ultérieure
CONSIGNES DE SÉCURITÉ
- N’entreposez pas et n’utilisez pas d’essence
ou autres liquides et vapeurs inflammables à
proximité de cet appareil ou tout autre appareil.
- QUE FAIRE SI VOUS DÉTECTEZ UN
ODEUR DE GAZ:
• N’allumez aucun appareil.
• Ne touchez à aucun interrupteur
électrique; n’utilisez aucun téléphone dans
votre immeuble.
• Appelez immédiatement votre fournisseur
de gaz d’un téléphone voisin. Suivez ses
instructions.
• Si vous ne pouvez pas rejoindre votre
fournisseur de gaz, appelez le service des
incendies.
- L’installation et l’entretien doivent être faits par
un installateur qualifié, une agence d’entretien
ou le fournisseur.
Cet appareil peut être installé dans une maison
préfabriquée (mobile) déjà installée à demeure
si les règlements locaux le permettent.
Cet appareil doit être utilisé uniquement
avec le type de gaz indiqué sur la plaque
d’homologation. Cet appareil ne peut être
converti à d’autres gaz, sauf si une trousse de
conversion est utilisée.
RISQUE D’INCENDIE OU D’EXPLOSION
Incapacité à suivre ces avertissements
exactement peuvent entraîner de grave
blessures, des pertes de vie ou des
dommages matériels.
AVERTISSEMENT!
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030
Téléphone 1(866)820-8686 • www.napoleonfoyers.com • [email protected]
CERTIFIÉ SELON LES NORMES NATIONALES CANADIENNES ET AMÉRICANES:
CSA 2.22 ET ANSI Z21.50 POUR LES APPAREILS À GAZ DÉCORATIF À ÉVACUATION
POUR USAGE INTÉRIEUR SEULEMENT
FRANÇAIS
IF INSTALLATION + OPERATION, ADD SERIAL
NUMBER LABEL HERE
IF SEPARATE MANUALS, ADD “PLACE
BARCODE LABEL ON THE OWNER’S MANUAL”
(B81NS-1 illustré)
MANUEL D’INSTALLATION
ET D’OPÉRATION
B81PS-1
Série Haute Définition 81 Binaire
Ensemble de Brûleur avec Lit de Roches de Minérales
B81NS-1

W415-0808 / E / 05.11.18
10
FR
information générale
1.0 information générale 10
2.0 installation 10
2.1 panneau d’accès 10
2.2 assemblage du brûleur 10
2.3 raccords 11
2.4 installation de la lumière de veille 11
2.5 installation de la plaque de recouvrment en porcelaine 12
2.6 installation du couvercle du brûleur 12
2.7 installation des roches 13
3.0 réglages 14
3.1 caractéristiques de la flamme 14
3.2 réglage du venturi 14
4.0 rechanges 14
4.1 vue d’ensemble 15
1.0 information générale
2.0 installation
Cet assemblage de brûleur pour braises vitrifiées est approuvé pour utilisation dans l’appareil au gaz HD81-1
seulement. Il n’est pas approuvé pour utilisation comme appareil autonome ou avec n’importe quel autre appareil.
2.1 panneau d’accès
A. Fixez l’ensemble du brûleur à la base de
la chambre de combustion à l’aide des vis
fournies, en vous assurant que l’assemblage
de veilleuse est placé du côté de l’ouverture
d’accès de la soupape.
Ensemble
du brûleur
Assemblage
de veilleuse
A. Une fois que vous avez enlevé une des portes (voir la section « installation / enlèvement de la porte » dans
votre manuel d’instructions d’installation du HD81-1), retirer le collecteur d’air en enlever les deux supports
de fixation dans la partie supérieure de la chambre de combustion, voir Figure 1.
B. Retirez le panneau d’accès de la soupape et le joint d’étancheité en enlever les 8 vis, voir Figure 2.
Fig. 1 Fig. 2
L’information contenue dans ce manuel est jugée correcte au moment de l’impression. Wolf Steel Ltée. se
réserve le droit de modifier ou de modifier toute information contenue dans ce manuel à tout moment sans
préavis. Les modifications, autres que les éditoriaux, sont désignées par une ligne verticale dans la marge.
note:
2.2 assemblage du brûleur

Le tube central est le brûleur primaire est ne
peut pas être éteint. Le brûleur externe peut être
allumé et éteint à l’aide de la télécommande.
Ci ce n’est pas le cas, inversez les conduites
flexibles.
note:
A. Branchez les conduites de gaz flexibles et la
conduite de la veilleuse aux raccords de gaz situés
en dessous de l’ouverture d’accès de la soupape.
Assurez-vous de faire correspondre le collecteur
de gaz marqué avec un point avec le raccord
central, également marqué avec un point. Usez de
prudence pour vous assurer de ne pas endommager
la conduite de la veilleuse et que les connexions de
gaz sont bien serrées.
B. Branchez les fils d’électrode de la veilleuse au raccord.
Les fils peuvent être branchés d’une seule manière.
Vous devez faire correspondre l’embout femelle de 1/4”
à l’embout mâle de 1/4” et l’embout femelle de 3/16” à
l’embout mâle de 3/16”.
C. Assurez-vous que les 2 tubes de venturi sont par dessus
les injecteurs avant d’allumer.
D. Vérifiez pour des fuites de gaz en appliquant une solution
d’eau savonneuse. N’utilisez pas une flamme nue.
E. Après avoir vérifié pour les fuites, réinstallez le panneau d’accès avec le joint d’étanchéité (s’il a été enlevé).
À ce stade, avant de terminer l’installation,nous
recommandons performez une vérification opérationnelle.
note:
W415-0808 / E / 05.11.18 11
installation
FR
2.3 raccords
2.4 installation de la lumière de veille
TUBE DE
VENTURI
INJECTEUR
RACCORDS
DE GAZ RACCORDS DE
VEILLEUSE
POINTS
BRÛLEUR
PRIMAIRE
ÉLECTRODE
DE VEILLEUSE
FILS
D’ÉLECTRODE
DE VEILLEUSE
Le modèle HD81-1 est équipé de deux lumières de veille. Les lumières de veille sont précâblées et sont contrôlées
par la télécommande.
Si vous devez remplacer l’ampoule ou la lentille, suivez les instructions suivantes:
A. Désactivez le disjoncteur à l’entrée d’alimentation principale.
B. Retirez les quatre vis servant à fixer le cadre aux côtés de la chambre de combustion. Ce cadre sert à retenir la
lentille.
C. Vous pouvez maintenant accéder à l’ampoule.
L’ampoule s’enlève en la tirant hors de la douille. Remplacez par des pièces Wolf Steel ltée uniquement, car l’ampoule
et la lentille sont des produits spécialement conçus pour les hautes températures. Lors de la réinstallation, vérifiez
l’intégrité du joint d’étanchéité.
LA CHAMBRE DE COMBUSTION DOIT ÊTRE SCELLÉE.
Le serrage excessif des vis risque de briser la lentille. Il est possible que des « fuites de lumière » soient visibles au niveau des
trous dans le boîtier de la lumière. Ces derniers sont nécessaires à la ventilation et ne doivent pas être couverts.
GASKET
LENS
FRAME
COLOURED SIDE UP
JOINT
D’ÉTANCHÉITÉ
LENTILLE
CADRE
CÔTÉ COLORÉ
AU-DESSUS
NIGHT LIGHTS
LUMIÈRE DE VEILLE
Les couvercles des raccords doivent être retirés.
note:
Lorsque vous manipulez l’ampoule, ne la laissez pas entrer en contact directe avec vos doigts, protégez-la
avec un linge propre et sec.
note:

FAITES L’INSTALLATION SELON L’ORDRE SUIVANT:
A. Les panneaux de porcelaine ou de brique
latéraux doivent être installés avant les plaques de
recouvrement en porcelaine. Pour l’installation du
panneau de porcelaine latéral et pour l’installation
des panneaux de brique, voir les feuillets fournies
avec les ensembles.
B. Glissez les plaques de recouvrement en porcelaine
à travers l’ouverture avant en prenant soin de
ne pas égratigner les panneaux de porcelaine.
Les plaques de recouvrement doivent glisser
sous le couvercle du brûleur tel qu’illustré. Fixez-
les à la base du brûleur à l’aide des vis fournies
et répétez de l’autre côté. Les protecteurs de
fils en porcelaine reposent sur les plaques de
recouvrement tel qu’illustré.
A. Installez le couvercle du brûleur sur le plateau
du brûleur et la base en porcelaine, en vous
assurant que la veilleuse en bien en place à
travers la fente du côté droit.
B. Fixez le couvercle du brûleur avec quatre vis tel
qu’illustré.
C. Videz le sable dans le plateau du brûleur. Étalez
le sable uniformément au-dessus du plateau du
brûleur.
2.5 installation de la plaque de recouvrment en porcelaine
2.6 installation du couvercle du brûleur
PLAQUE DE
RECOUVREMENT
EN PORCELAINE
PROTECTEUR
DE FILS EN
PORCELAINE
W415-0808 / E / 05.11.18
12
FR
installation

2.7 installation des roches
A. Placez les roches en avant du tube du brûleur
central en vous assurant de ne pas couvrir
les orifices du brûleur.
C. Placez quelques grosses roches de façon aléa-
toire le long du devant, en vous assurant de
ne pas couvrir les orifices du brûleur.
D. Placez les quelques roches de façon aléatoire
entre les autres roches, en vous assurant de
ne pas couvrir les orifices du brûleur.
E. Placez les roches qui reste de façon aléatoire,
en vous assurant de ne pas couvrir les
orifices du brûleur.
F. Répétez de l’autre côté.
W415-0808 / E / 05.11.18 13
installation
FR
!
AVERTISSEMENT
• Ne pas utiliser de vraies roches dans cet appareil. La chaleur les fera exploser.
Les roches sont à des fins d’illustration seulement. La couleur, grandeur, et forme peut varier.
note:

Il est important d’effectuer périodiquement une
inspection visuelle de la flamme de la veilleuse et du
brûleur. Comparez-les à ces illustrations. Si des
flammes paraissent anormales, contactez un
technicien de service.
ADD IMAGE
HERE
36.1
3.0 réglages
3.1 caractéristiques de la flamme
3.2 réglage du venturi
TABLEAU DE RÉGLAGE DU VENTURI
GN 3/16” (4.8mm)
P 7/16” (11mm)
L’ouverture du volet d’air a été préréglée en usine selon le tableau ci-dessous:
Indépendamment de l’orientation du venturi, plus le volet est fermé, plus la
flamme est jaune et aura tendance à causer des dépôts de carbone. Plus le
volet est ouvert, plus la flamme est bleue et plus elle a tendance à se détacher
des orifices du brûleur. La flamme peut ne pas être jaune immédiatement;
allouez de 15 à 30 minutes pour que la couleur finale de la flamme se
stabilise.
LE RÉGLAGE DU VOLET D’AIR DOIT ÊTRE EXÉCUTÉ PAR UN
TECHICIEN OU INSTALLATEUR QUALIFIÉ!
OUVERTURE
DU VOLET
D’AIR
VENTURI
INJECTEUR
33.1
Il est important que l’injecteur soit correctement inséré dans le venturi.
note:
!
AVERTISSEMENT
26.1
• Omettre de positionner les pièces conformément à ce manuel ou d’utiliser uniquement des pièces
spécifiquement approuvées pour cet appareil peut causer des dommages matériels ou des blessures
corporelles.
Contactez votre détaillant pour les questions concernant les prix et la disponibilité des pièces de remplace-
ment. Normalement, toutes les pièces peuvent être commandées chez votre détaillant autorisé.
Pour un remplacement de pièce sous garantie, une photocopie de la facture originale sera requise
afin de pouvoir honorer la demande.
Lorsque vous commandez des pièces, donnez toujours l’information suivante:
• Modèle et numéro de série de l’appareil
• Date d’installation de l’appareil
• Numéro de la pièce
• Description de la pièce
• Fini
Pièces, numéro des pièces et s’il soit disponible peut changer sans préavis.
Parties identifiées comme garnie seront livrés dans 2 à 5 jours pour la plupart des destinations de
livraison.
Pièces non identifiées que stockés seront livrés dans un délai de 2 à 4 semainres pour la plupart des
cas.
Pièces identifiées comme « SO » sont commande spéciale et peuvent prendre jusqu’à 90 jours pour
la livraison.
W415-0808 / E / 05.11.18
14
FR
réglage
4.0 rechanges

B81S OVERVIEW
7
Réf.
No. de pièce
Description
2
3
3
4
5
6
7
Réf.
No. de pièce
Description
W010-2863
Assemblage de la veilleuse (GN)
W335-0039
Hotte de la veilleuse
L’assemblage du brûleur
1
1
En stock
En stock
W455-0068
Injecteur de la veilleuse #35 (P)
W455-0070
Injecteur de la veilleuse #62 (GN)
W010-2900
Assemblage de la veilleuse (P)
11.04.16
W750-0335
Électrode
W750-0336
Sonde de la flamme
W100-0113
8
13
14
9
10
11
12
15
8
W456-0034
Injecteur de la veilleuse inférieure #34(GN)
W456-0054
Injecteur de la veilleuse inférieure #54 (P)
1
2
3
4
5
14
15
12
10
11
6
7
8
9
W456-0034
Injecteur de la veilleuse extérieure #34 (GN)
W456-0052
Injecteur de la veilleuse extérieure #52 (P)
W200-0274-BK2GL-SER
Couvercle du brûleur de roches
MRKS
Ensemble Mineral Rock
Oui
Oui
W550-0009
Sable blanc (8lbs)
Raccord flexible 3/8” (24”)
W175-0289
Raccord flexible 3/8”
W175-0227
W565-0109
Couvercle du brûleur
W350-0460-BK2GL-SER
Boîtier du brûleur de roches
13
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Ces articles peut différer de celle illustré
Oui
4.1 vue d’ensemble
W415-0808 / E / 05.11.18 15
rechanges
FR

NAPOLÉON CÉLÈBRE PLUS DE 40 ANS D’EXISTENCE
CONSACRÉS À LA CONCEPTION DE PRODUITS DE CONFORT
7200, Route Transcanadienne, Montréal, Québec H4T 1A3
24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8
214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8
103 Miller Drive, Crittenden, Kentucky, USA 41030
Téléphone: 1-866-820-8686
napoleonproducts.com
