Napoleon HDX35 User manual

FRENCH PG. 15
W415-2807 / 11.21.19
ADD MANUAL TITLE
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030
Phone [phone] • www.napoleon.com • [email protected]
CERTIFIED TO THE CANADIAN AND AMERICAN NATIONAL STANDARDS:
CSA 2.22 AND ANSI Z21.50 FOR VENTED DECORATIVE GAS APPLIANCES
INSTALLER:
Leave this manual with the appliance
CONSUMER:
Retain this manual for future reference
ADD PRODUCT CODE HERE (TRADE GOTHIC LT STD FONT)
NATURAL GAS MODELS:
PROPANE GAS MODELS:
Product Name / Code
(MUST use title from Price Book)
ADD ____ ILLUSTRATED
ADD PRODUCT IMAGE
CSA /
INTERTEK
LOGO
SAFETY INFORMATION
- Do not store or use gasoline or other
flammable vapors and liquids in the vicinity of
this or any other appliance.
- WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electrical switch; do not
use any phone in your building.
• Immediately call your gas supplier from a
neighbour’s phone. Follow the gas
supplier’s instructions.
• If you cannot reach your gas supplier, call
the fire department.
- Installation and service must be
performed by a qualified installer, service
agency, or the supplier.
This appliance may be installed in an aftermarket,
permanently located, manufactured home (USA
only) or mobile home, where not prohibited by
local codes.
This appliance is only for use with the type of gas
indicated on the rating plate. This appliance is
not convertible for use with other gases, unless
a certified kit is used.
FIRE OR EXPLOSION HAZARD
Failure to follow safety warnings exactly
could result in serious injury, death, or
property damage.
WARNING
!
ENGLISH
$10.00
FOR INDOOR USE ONLY
IF INSTALLATION + OPERATION, ADD SERIAL
NUMBER LABEL HERE
IF SEPARATE MANUALS, ADD “PLACE
BARCODE LABEL ON THE OWNER’S MANUAL”
INSTALLATION AND
OPERATION MANUAL
B35NTL
B35PTL
STARfire™ HDX35
Burner Assembly

A. Remove the door.
B. Remove the 8 securing screws
and lift the plate up and out of the
appliance. Gasket will need to be
replaced if damaged.
This burner and log assembly are approved for use in the HDX35 gas fireplace only. They are not approved for use
as a stand alone appliance or in conjunction with any other appliance.
1.0 general information
2.0 installation

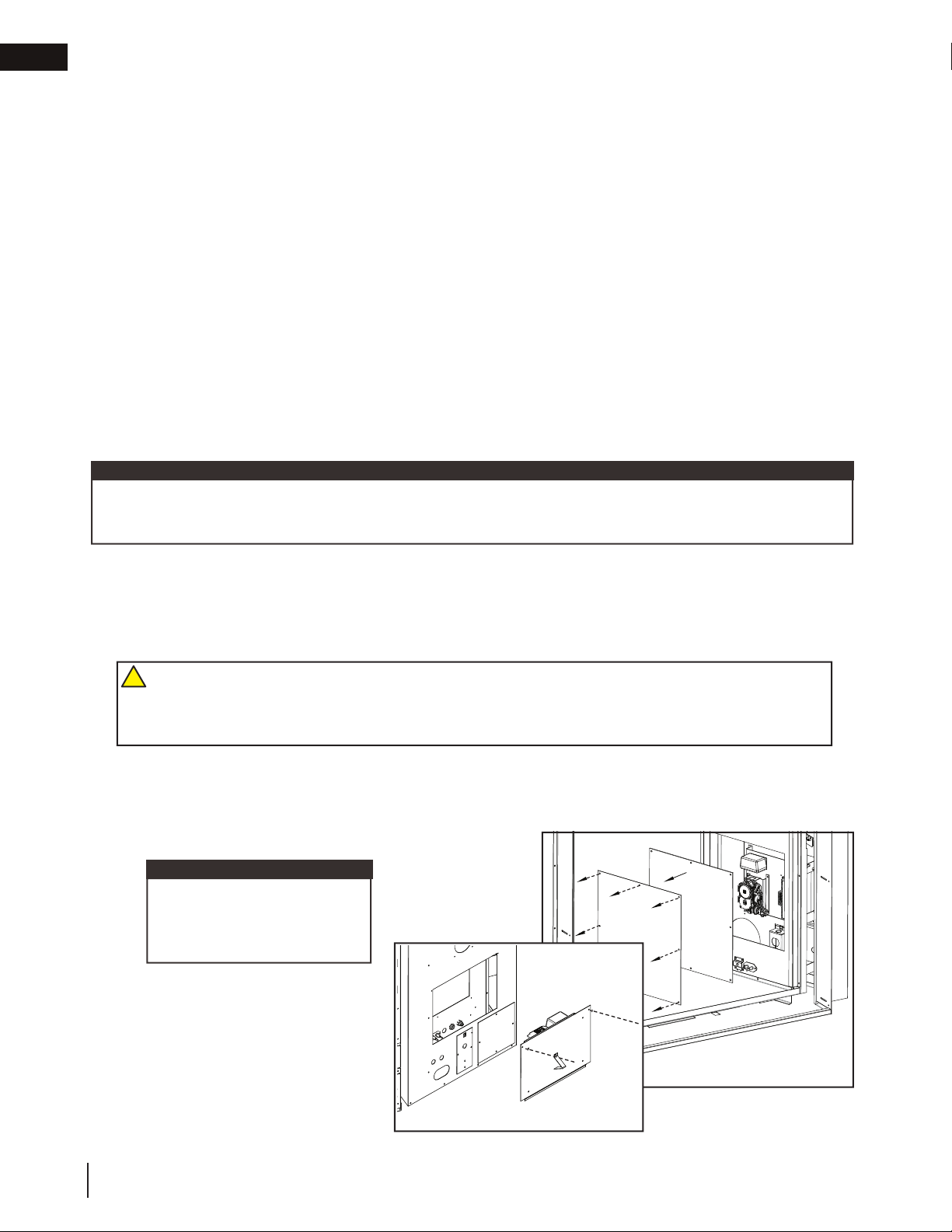

2.1 access panel
1.0 general information 2
2.0 installation 2
2.1 access panel 2
2.2 burner assembly 3
2.3 bulkheads 3
2.4 hearth panel installation 4
2.5 log placement 5
2.6 charcoal lumps 7
2.7 charcoal embers 7
2.8 vermiculite 7
2.9 glowing embers 7
3.0 adjustment 8
3.1 flame characteristics 8
3.2 venturi adjustment 8

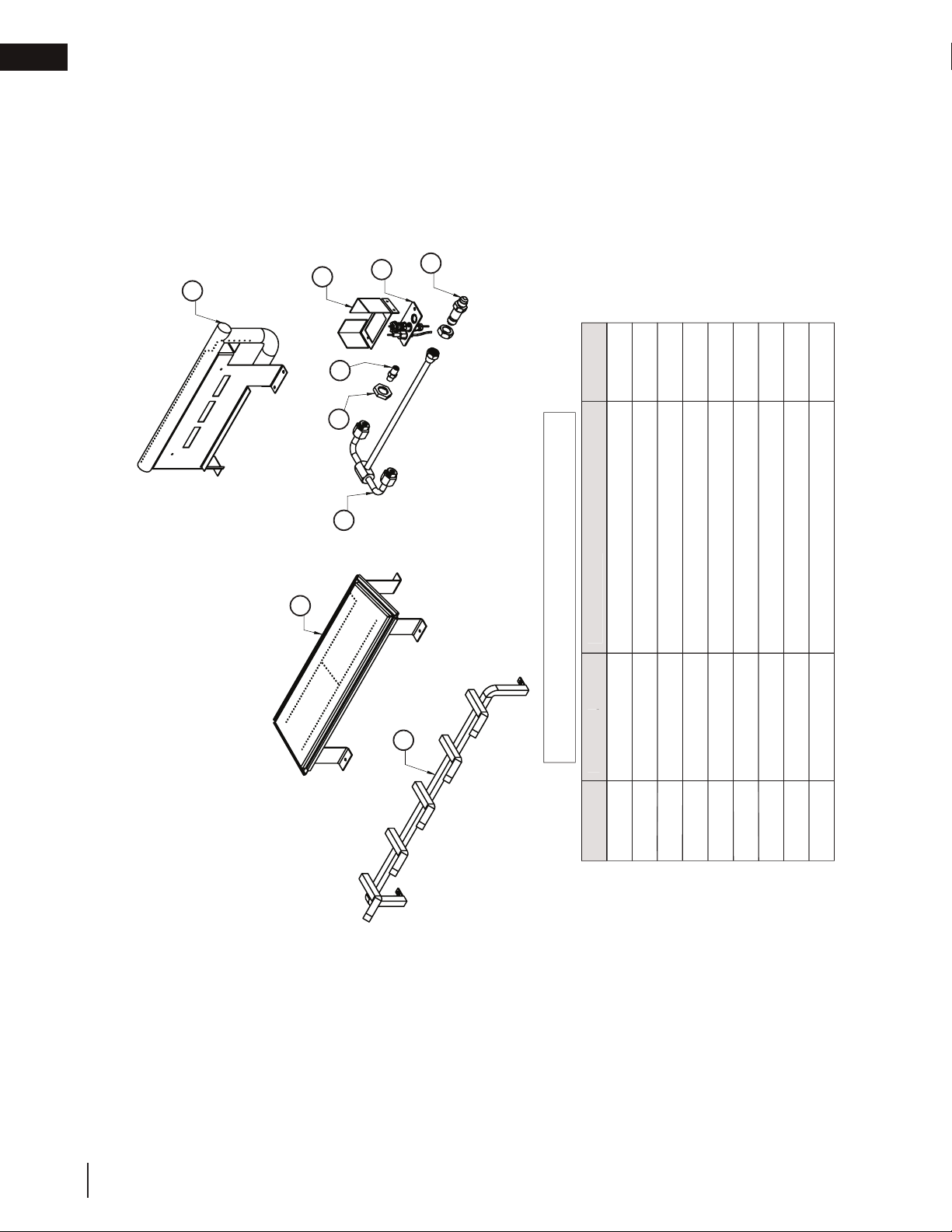

4.0 replacement parts 9
4.1 log set overview 10

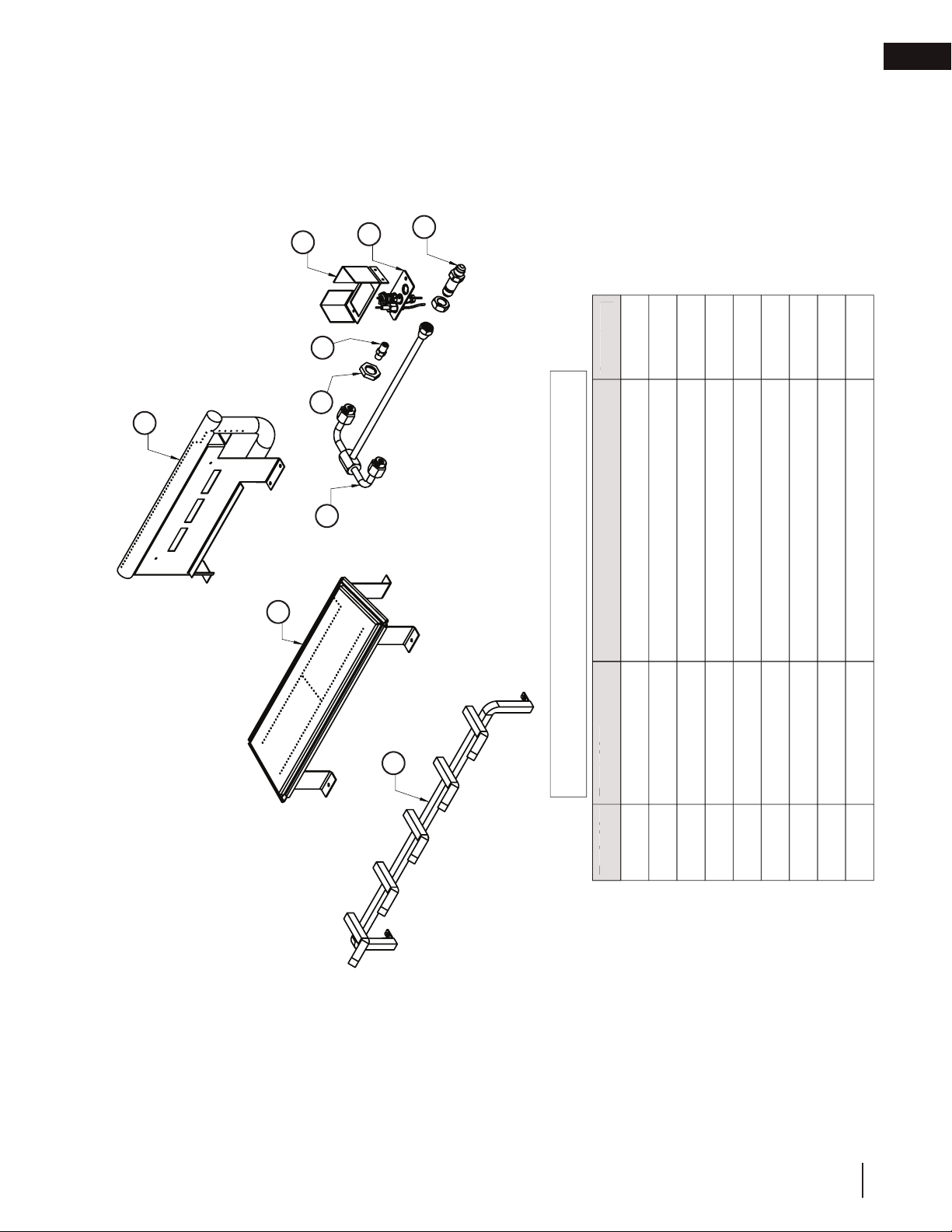

4.2 B35NTL log burner assembly (NG) 11
4.3 B35PTL log burner assembly (P) 12

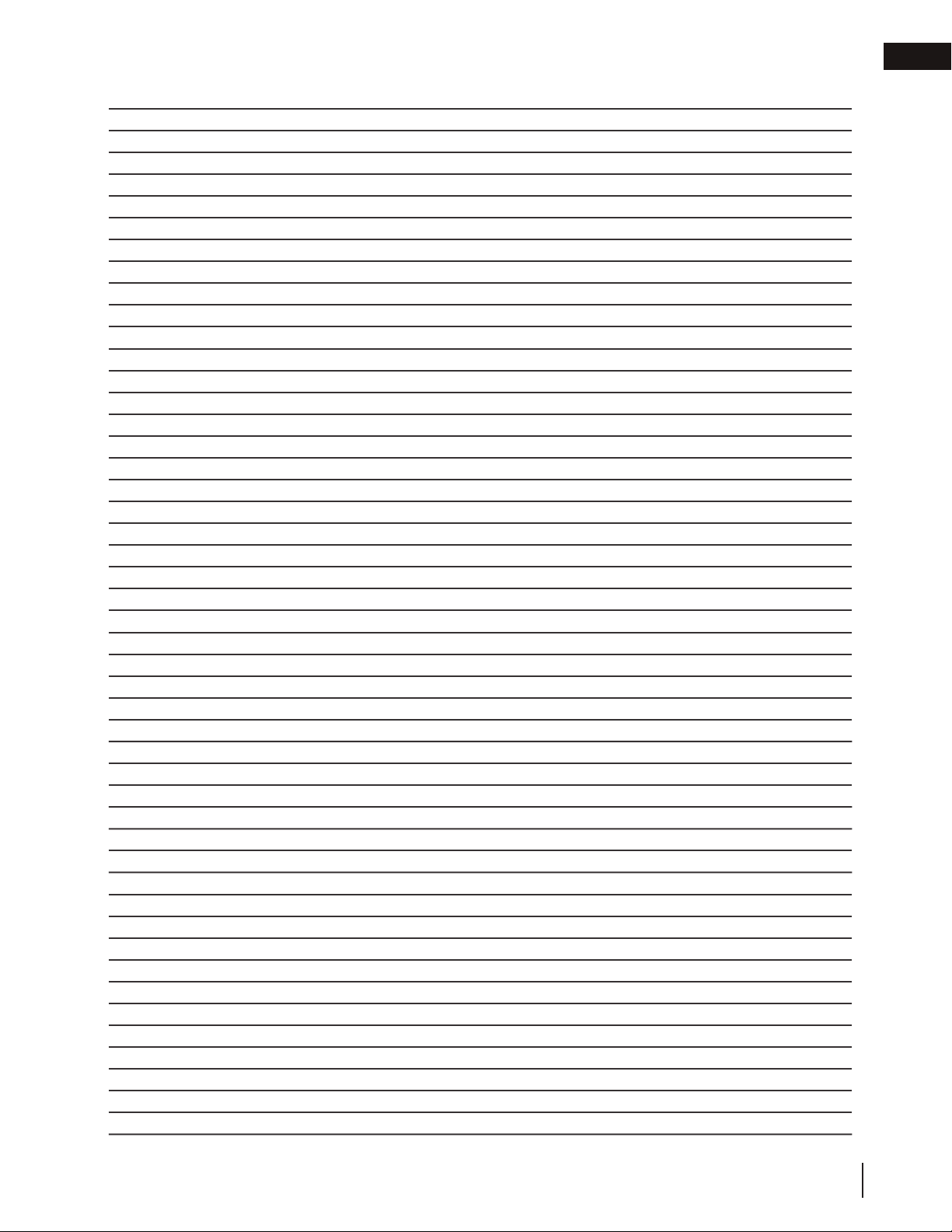

5.0 notes 13
INSIDE
OUTSIDE
W415-2807 / 11.21.19
EN
2
table of contents
note:
The information throughout this manual is believed to be correct at the time of printing. Wolf Steel Ltd. reserves
the right to change or modify any information within this manual at any time without notice. Changes, other than
editorial, are denoted by a vertical line in the margin.
tip:
After removing the top 2 spring
latches, lift the door upwards
slightly to ease removal of the
bottom 2 spring latches.
!
WARNING:
This product can expose you to chemicals including lead and lead compounds,
which are known to the State of California to cause cancer, and chemicals including carbon
monoxide, which are known to the State of California to cause birth defects or other reproduc-
tive harm. For more information, go to www.P65Warnings.ca.gov.

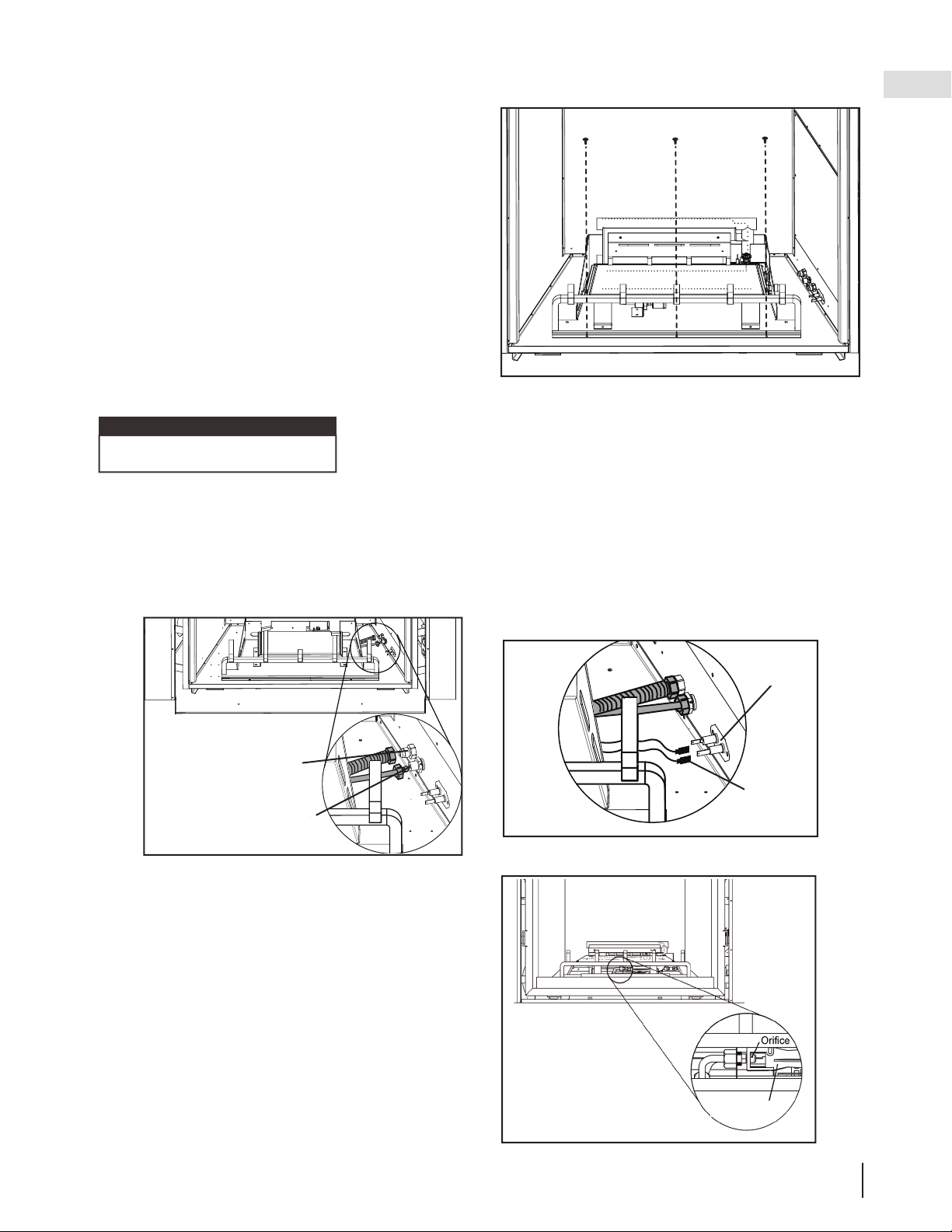

A. Attach the burner assembly to the firebox
base with the 3 screws supplied.
A. Connect the main burner gas flex line and the pilot line to the gas fittings on the bulkheads located under
the valve access opening. Care must be taken to ensure the pilot line isn’t damaged, and that gas-tight
connections are made (Fig. 1).
B. Connect the pilot electrode lead to the bulkhead matching the 3/16" flag with the 3/16" bulkhead spade.
Do the same with the 1/4” spark lead to the 1/4” bulkhead spade (Fig. 2).
2.2 burner assembly
2.3 bulkheads
Fig. 1
Fig. 2
C. Ensure the venturi tubes are over the orifice before
lighting (Fig. 3).
D. Check for gas leaks by brushing on a soap and
water solution. Do not use open flame.
E. After leak test has been performed, re-install access
panel with gasket.
Fig. 3
Main
Burner Gas
Connection
Pilot Tube
Gas Connection
Pilot
Electrode
Lead
Bulkhead
EN
W415-2807 / 11.21.19 3
installation
note:
Bulkheads must be removed.

The hearth panel is shipped separately from the appliance and is included with the mandatory brick panel kits. Due
to the brittle material of the panel, care must be taken not to bend or force the panel into place.
When shipped, the hearth panel range in varying shades of Sandstone / New Port. During initial use, the panels will
darken temporarily. The appearance of the panel will permanently lighten in color with use.
INSTALL HEARTH FLOOR PANELS ACCORDING TO THE INSTALLATION LEAFLET.
2.4 hearth panel installation
W415-2807 / 11.21.19
EN
4
installation
note:
It is recommended to remove the grate assembly prior to panel installation.

A
PINS
B
C
D
E
A
B
F
Before placing the log set, ensure to cover the wiring on the right side of the burner with charcoal lumps. Leave
enough charcoal lumps to randomly fill the front of the logs. Charcoal lumps are not to be placed on the burner.

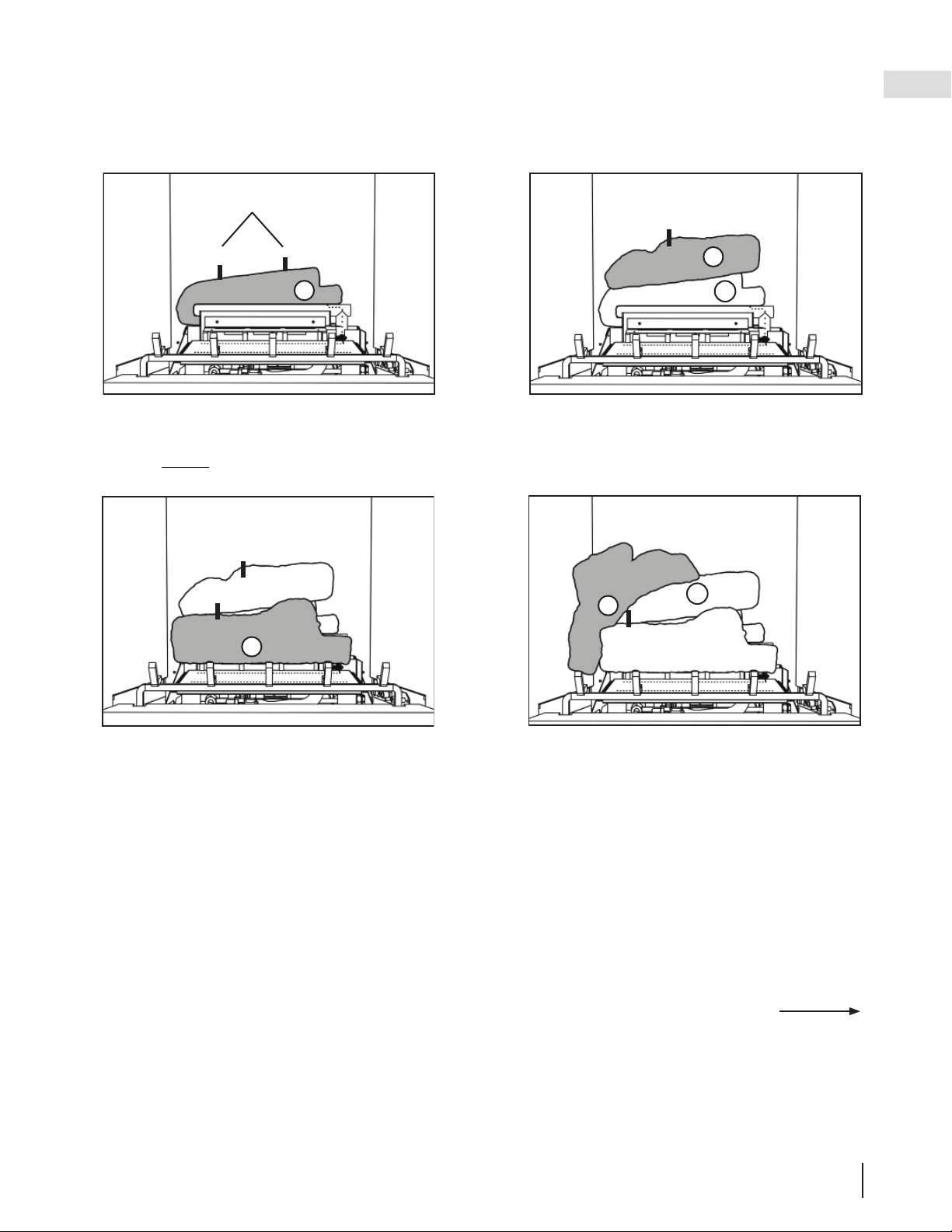

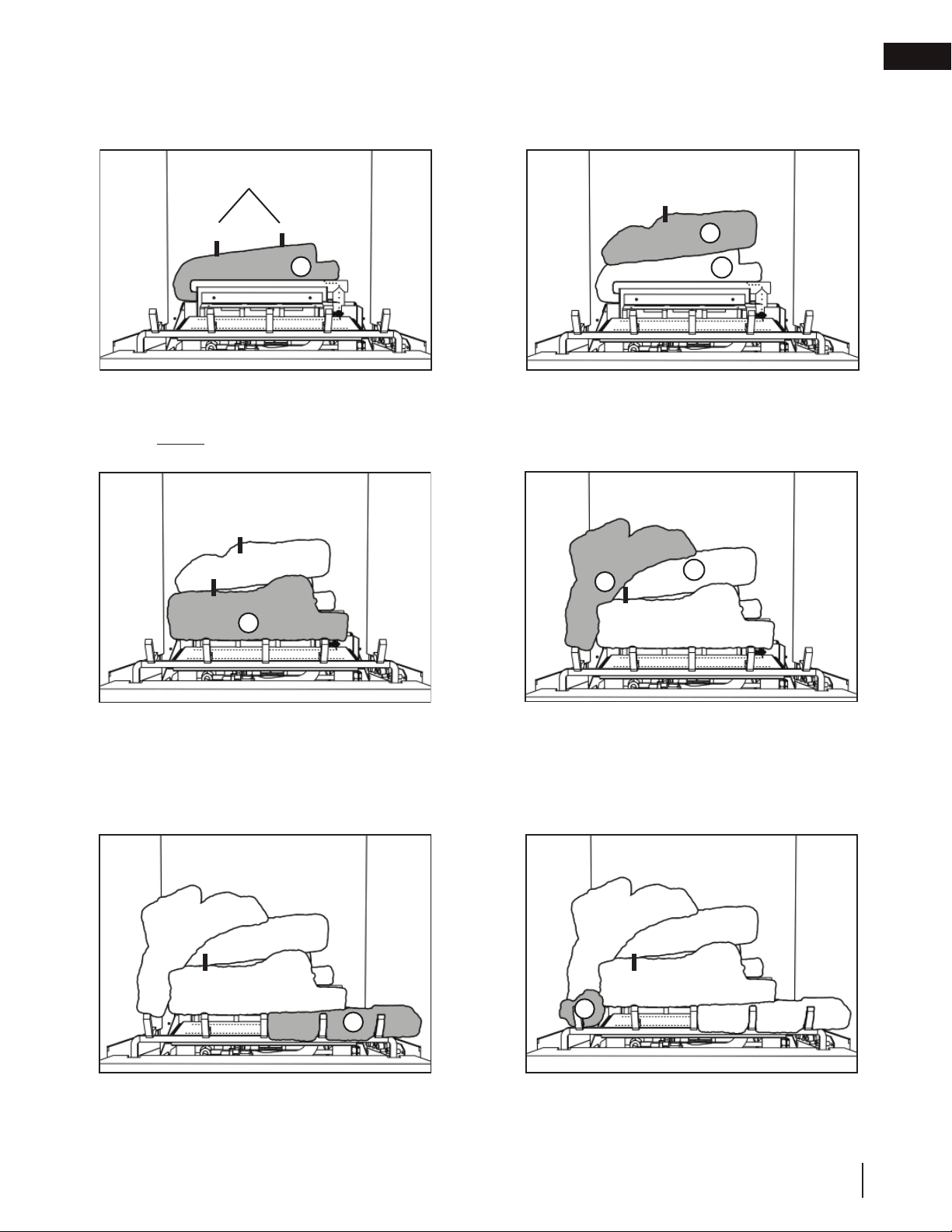

2.5 log placement
A. Align the 2 notches on the bottom of the
bottom rear log (A) with the studs located
on the rear log support.
NOTE: Ensure the bottom rear log (A) is
behind the burner tube.
B. Align the 2 pins on the top of the bottom
rear log (A) with the 2 holes in the bottom
of the top rear log (B).
C. Align the 2 holes in the bottom of the
middle log (C) with the 2 studs located
on the front log support.
E. Align the 2 bottom notches of the front
right log (E) with the 4th and 5th grate
posts, ensuring the front right log (E)
lies flat. Do not cover any ports on the
burner.
D. Align the 1 hole in the bottom of the rear
left log (D) with the left pin on the top of
the top rear log (B). Ensure to rest the rear
left log (D) towards the front left corner of
the burner. Adjustments may be needed
to ensure correct placement.
F. Align the notch in the front left log (F) with
the 1st grate post, ensuring the jagged
edge faces forwards, and then push it
backwards slightly. Adjustments may be
needed to ensure correct placement.
EN
W415-2807 / 11.21.19 5
installation

GH
I
J
K
L
F
E
G
C
I
G. Align the 2 holes located on the bottom of
the front left crossover log (G) with the 2
studs on the left side of the burner. Ensure
to rest the front left crossover log (G) on
the front left log (F).
H. Align the 2 holes on the bottom of the
right middle log (H) with the 2 studs on
the right side of the burner. Adjustments
may be needed to ensure correct
placement.
I. Place the top right log (I) on the notch of
the bottom rear log (A) and the notch of
the front right log (E). Ensure to push the
top right log (I) all the way back against
the rear panel.
J. Align the pin on the top of the top right
log (I) with the hole on the bottom of the
top middle log (J). Ensure to rest the top
middle log (J) on the top rear log (B).
L. Align the 1 pin on the top of the middle
log (C) with the hole on the bottom of the
middle crossover log (L). Ensure to rest the
middle crossover log (L) on the front left
crossover log (G).
K. Align the 1 bottom notch of the front
charcoal log (K) with the 2nd grate
post, ensuring the front charcoal log (K)
lies flat. Do not cover any ports on the
burner.
W415-2807 / 11.21.19
EN
6
installation

2.6 charcoal lumps
2.7 charcoal embers
2.8 vermiculite
2.9 glowing embers
Place the lumps in front of the logs in a realistic manner taking care not to block or close off any of the burner ports.
!WARNING
• Do not block or close off the burner ports. Blocked ports can cause an incorrect flame pattern, carbon
deposits and delayed ignition.
• When supplied, charcoal embers, charcoal lumps and vermiculite are not to be placed on the burner.
Randomly place the charcoal embers along the front and sides of the log support in a realistic manner.
Fine dust found in the bottom of the bag should not be used.
!WARNING
• Do not block or close off the burner ports. Blocked ports can cause an incorrect flame pattern, carbon
deposits and delayed ignition.
• When supplied, charcoal embers, charcoal lumps and vermiculite are not to be placed on the burner.
note:
Charcoal embers are not to be placed on the burner.
Sprinkle vermiculite around the charcoal embers.
!WARNING
• Do not block or close off the burner ports. Blocked ports can cause an incorrect flame pattern, carbon
deposits and delayed ignition.
• When supplied, charcoal embers, charcoal lumps and vermiculite are not to be placed on the burner.
note:
Vermiculite is not to be placed on the burner.
T
ear the embers into pieces and loosely layer above the burner ports covering the burner area. Care should be
taken to shred the embers into thin, small irregular pieces as only the exposed edges of the fibre hairs will glow.
The ember material will only glow when exposed to direct flame; however, care should be taken to not
b
lock off the burner ports.
Blocked burner ports can cause an incorrect flame pattern, carbon deposits and delayed ignition. PHAZER™
logs glow when exposed to direct flame. Use only certified “glowing embers” and PHAZER™logs available from
your local authorized dealer / distributor.
!WARNING
• Completely blocking the burner ports can cause an incorrect flame pattern, carbon deposits and delayed
ignition.
EN
W415-2807 / 11.21.19 7
installation

AIR SHUTTER OPENINGS, BOTH BURNERS
P F 3/8" R 7/16”
NG F 3/8" R 1/4”
3.0 adjustment
3.1 flame characteristics
3.2 venturi adjustment
It’s important to periodically perform a visual check of
the pilot and burner flames. Compare them to the
illustration provided. If any flames appear abnormal,
call a service person.
3/8” - 1/2”
(9.5mm - 12.7mm)
Flame must envelop
upper
3/8" to 1/2"
(12.7mm - 9.5mm) of
thermocouple &
thermopile
This appliance has an air shutter that has been factory set open according to
the chart below:
Regardless of venturi orientation, closing the air shutter will cause a more
yellow flame, but can lead to carbonization. Opening the air shutter will cause
a more blue flame, but can cause flame lifting from the burner ports. The flame
may not appear yellow immediately; allow 15 to 30 minutes for the final flame
colour to be established.
AIR SHUTTER ADJUSTMENT MUST ONLY BE DONE BY A QUALIFIED
INSTALLER.
AIR
SHUTTER
OPENING
VENTURI
BURNER
ORIFICE
It is important that the orifice is securely inserted into the venturi.
note:
W415-2807 / 11.21.19
EN
8

EN
W415-2807 / 11.21.19 9
4.0 replacement parts
!WARNING
• Failure to position the parts in accordance with this manual or failure to use only parts specifically approved
with this appliance may result in property damage or personal injury.
Contact your dealer for questions concerning prices and policies on replacement parts. Normally, all parts can
be ordered through your Authorized dealer / distributor.
For warranty replacement parts, a photocopy of the original invoice will be required to honour the
claim.
When ordering replacement parts always give the following information:
• Model & Serial Number of appliance
• Installation date of appliance
• Part number
• Description of part
• Finish
Parts, part numbers, and availability are subject to change without notice.
Parts identified as stocked will be delivered within 2 to 5 business days for most delivery
destinations.
Parts not identified as stocked will be delivered within a 2 to 4 week period, for most cases.
Parts identified as ‘SO’ are special order and can take up to 90 days for delivery.

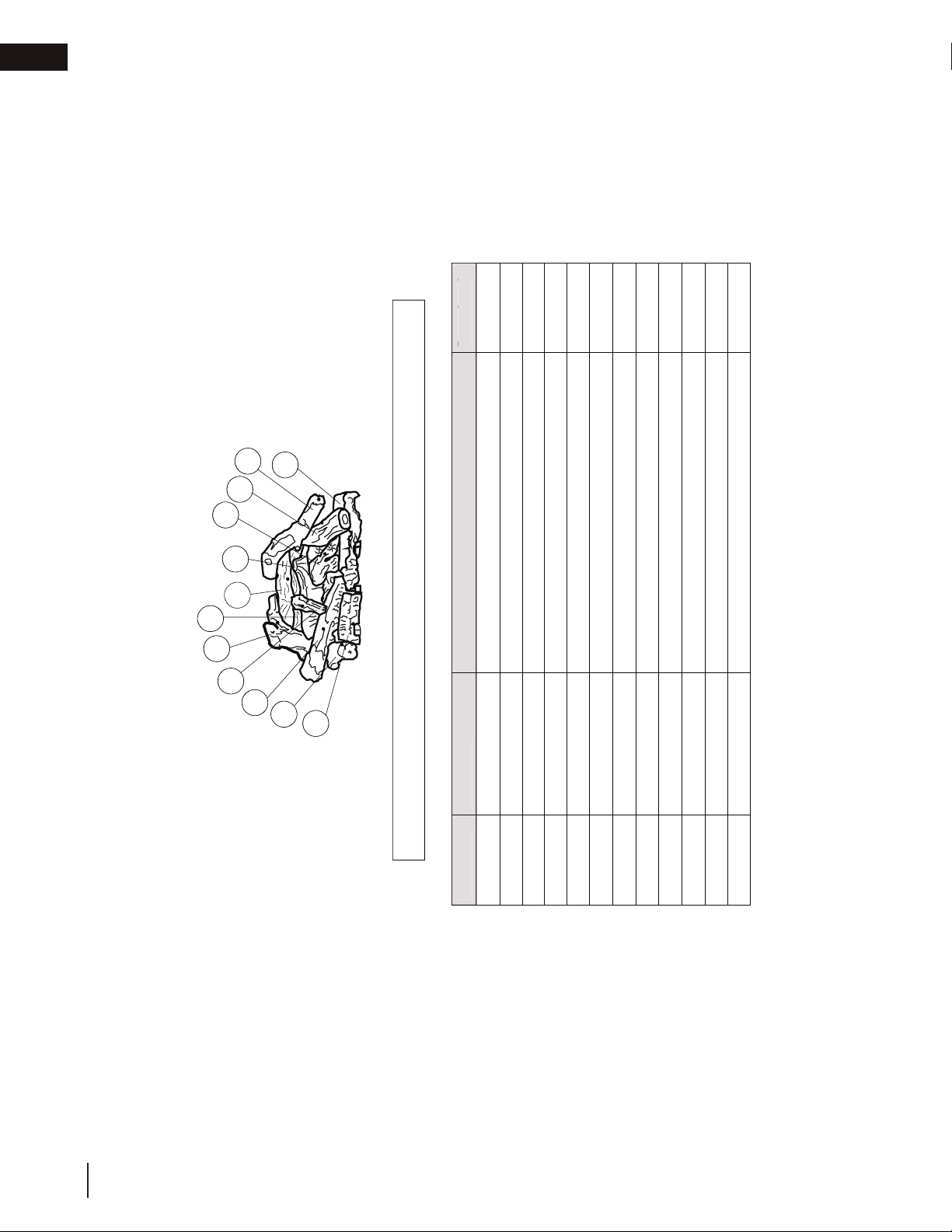

4.1 log set overview
W415-2807 / 11.21.19
EN
10
replacement parts
11
11
11
11
Log, front right Log, front left
Log, front left crossover
210
3
Log, rear left
4
11
11
5
11
6
7
11
811
9
11
11
1
11
12
Log, rear bottom
1 2 3 4 5 6 7 8 9
10 11 12
W135-0673 W135-0674 W135-0675 W135-0676 W135-0677 W135-0678 W135-0679 W135-0680 W135-0681 W135-0682 W135-0683 W135-0684
Ref. No. Part No. Description Stocked
Items may not appear exactly as illustrated.
R
e
f. N
o.
P
art N
o
. Descri
p
tion Stocke
d
Log, left crossover
Log, right middle
Log, top right
Log, right crossover Log, front charcoal
Log, middle crossover
Log, middle bottom

4.2 B35NTL log burner assembly (NG)
EN
W415-2807 / 11.21.19 11
replacement parts
N255-0002
-SER
W432-0543
-SER
W450-0036
Manifold
Nut, pal 3/4”-16 UNF 2A
1 2
W010-3884-SER Assy, grate Yes
Yes
Yes
Yes
Yes Yes
Yes
3 4 5
W100-0210-SER Burner complete
6
W010-3818-SER Assy, pilot high temp 3-way
7
W080-1645-SER Bracket, pilot shield
8
W010-3992-SER Assy, tube burner weldment
9
W456-0042 60° burner orifice #42
5
4
3
7
2
6
9
1
8
Part No.Ref. No. Description Stocked
Fitting, union bulkhead
Items may not appear exactly as illustrated.
Yes
Part N
o.
Re
f. N
o.
D
escr
i
pt
i
on
S
tocke
d

W415-2807 / 11.21.19
EN
12
replacement parts
N255-0002
-SER
W432-0543
-SER
W450-0036
Manifold
Nut, pal 3/4”-16 UNF 2A
5
4
3
7
2
6
9
1
8
1 2
W010-3884-SER Assy, grate
3 4 5
W100-0210-SER Burner, complete
6
W010-3818-SER Assy, pilot high temp 3-way
7
W080-1645-SER Bracket, pilot shield
8
W010-3992-SER Assy, tube burner weldment
9
W456-0054 60° burner orifice #54
Yes Yes Yes Yes
Yes Yes
Yes
Ref. No. Part No. Description Stocked
Yes
Fitting, union bulkhead
Items may not appear exactly as illustrated.
R
e
f
.
N
o
.
P
art
N
o.
D
escr
i
pt
i
on
S
tocke
d
4.3 B35PTL log burner assembly (P)

EN
W415-2807 / 11.21.19 13
5.0 notes

NAPOLEON CELEBRATING OVER 40 YEARS
OF HOME COMFORT PRODUCTS
NN
N
N
N
N
N
AA
A
A
A
A
A
A
A
P
P
P
P
PP
P
P
P
OO
O
O
O
O
O
LL
L
L
L
L
L
L
E
E
E
E
E
E
O
O
O
O
O
O
N
N
N
N
C
C
C
C
C
C
E
E
E
L
L
L
E
E
E
B
B
RR
A
A
T
T
I
I
NN
GG
OO
V
V
E
E
RR
4
4
0
0
Y
Y
E
E
A
A
R
R
S
S
A
A
A
OOOOO
O
F
F
F
F
FF
H
H
HH
H
H
H
H
O
O
O
O
O
O
MM
M
M
M
E
E
E
E
E
C
C
C
O
O
M
M
M
F
F
F
O
O
R
R
TT
PP
RR
O
O
DD
U
U
C
C
T
T
SS
7200, Route Transcanadienne, Montréal, Québec H4T 1A3
24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8
214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8
103 Miller Drive, Crittenden, Kentucky, USA 41030
Phone: [phone]
napoleon.com

FRANÇAIS
W415-2807 / 11.21.19
ADD MANUAL TITLE
ADD PRODUCT CODE HERE (TRADE GOTHIC LT STD FONT)
Product Name / Code
(MUST use title from Price Book)
ADD ____ ILLUSTRATED
ADD PRODUCT IMAGE
CSA /
INTERTEK
LOGO
$10.00
MODÈLES DE GAZ NATUREL
MODÈLES DE PROPANE
INSTALLATEUR:
Laissez ce manuel avec l’appareil
PROPRIÉTAIRE:
Conservez ce manuel pour consultation
ultérieure
CONSIGNES DE SÉCURITÉ
- N’entreposez pas et n’utilisez pas d’essence
ou autres liquides et vapeurs inflammables à
proximité de cet appareil ou tout autre appareil.
- QUE FAIRE SI VOUS DÉTECTEZ UN
ODEUR DE GAZ:
• N’allumez aucun appareil.
• Ne touchez à aucun interrupteur
électrique; n’utilisez aucun téléphone dans
votre immeuble.
• Appelez immédiatement votre fournisseur
de gaz d’un téléphone voisin. Suivez ses
instructions.
• Si vous ne pouvez pas rejoindre votre
fournisseur de gaz, appelez le service des
incendies.
- L’installation et l’entretien doivent être faits par
un installateur qualifié, une agence d’entretien
ou le fournisseur.
Cet appareil peut être installé dans une maison
préfabriquée (mobile) déjà installée à demeure
si les règlements locaux le permettent.
Cet appareil doit être utilisé uniquement
avec le type de gaz indiqué sur la plaque
d’homologation. Cet appareil ne peut être
converti à d’autres gaz, sauf si une trousse de
conversion est utilisée.
RISQUE D’INCENDIE OU D’EXPLOSION
Incapacité à suivre ces avertissements
exactement peuvent entraîner de grave
blessures, des pertes de vie ou des
dommages matériels.
AVERTISSEMENT!
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030
Téléphone 1(866)820-8686 • www.napoleon.com • [email protected]
CERTIFIÉ SELON LES NORMES NATIONALES CANADIENNES ET AMÉRICANES:
CSA 2.22 ET ANSI Z21.50 POUR LES APPAREILS À GAZ DÉCORATIF À ÉVACUATION
POUR USAGE INTÉRIEUR SEULEMENT
FRANÇAIS
IF INSTALLATION + OPERATION, ADD SERIAL
NUMBER LABEL HERE
IF SEPARATE MANUALS, ADD “PLACE
BARCODE LABEL ON THE OWNER’S MANUAL”
MANUEL D’INSTALLATION
ET D’OPÉRATION
STARfireMD HDX35
Ensemble de Brûleur
B35NTL
B35PTL

A. Enlevez de la porte.
B. Enlevez le 8 vis de fixation
et soulevez la plaque et hors
de l’appareil. Remplacez
le joint d’étanchéité s’il est
endommagé.
Ce brûleur et cet assemblage de bûches sont approuvés pour utilisation dans l’appareil au gaz HDX35 seulement.
Ils ne sont pas approuvés pour utilisation comme appareil autonome ou avec n’importe quel autre appareil.
1.0 information générale
2.0 installation
2.1 panneau d’accès
1.0 information générale 16
2.0 installation 16
2.1 panneau d’accès 16
2.2 assemblage de brûleur 17
2.3 raccords 17
2.4 installation des panneaux de plancher 18
2.5 disposition des bûches 19
2.6 morceaux de charbon 22
2.7 braises de charbon 22
2.8 vermiculite 22
2.9 braises incandescentes 22
3.0 réglages 23
3.1 caractéristiques de la flamme 23
3.2 réglage venturi 23
4.0 pièces de rechanges 24
4.1 vue d’ensemble de l’ensemble des bûches 25
4.2 brûleur des bûches B35NTL (GN) 26
4.3 brûleur des brûches B35PTL (P) 27
INTÉRIEUR
EXTÉRIEUR
!
AVERTISSEMENT:
Ce produit peut vous exposer à des substances chimiques incluant le
plomb et les composés de plomb qui, selon l’État de Californie, causeraient le cancer, et des
substances chimiques incluant le monoxyde de carbone qui, selon d’État de Californie, cause-
raient des malformations congénitales ou autres dangers pour la reproduction.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
indice:
Après avoir retiré les
2 loquets supérieurs,
soulevez la porte vers le
haut pour faciliter le retrait
des 2 loquets inférieurs.
W415-2807 / 11.21.19
16
FR
table de matières
note:
L’information contenue dans ce manuel est jugée correcte au moment de l’impression. Wolf Steel Ltée. se
réserve le droit de modifier ou de modifier toute information contenue dans ce manuel à tout moment sans
préavis. Les modifications, autres que les éditoriaux, sont désignés par une ligne verticale dans la marge.

A. Fixez l’assemblage de brûleur à la base de la
chambre de combustion à l’aide des 3 vis fournies.
A. Branchez les conduites de gaz flexibles et la conduite de la veilleuse aux raccords de gaz situés en
dessous de l’ouverture d’accès de la soupape. Assurez-vous de ne pas endommager la conduite de la
veilleuse et que les connexions de gaz sont bien serrées (Fig. 1).
B. Branchez les fils d’électrode de la veilleuse au raccord en faisant correspondre l’embout femelle de 3/16”
à l’embout mâle de 3/16”. Faites de même avec le 1/4” bougie à la 1/4” cloison pelle (Fig. 2).
2.2 assemblage de brûleur
2.3 raccords
note:
Les raccords doivent être retirés.
C. Assurez-vous que les tube de venturi est par
dessus les injecteur avant d’allumer (Fig. 3).
D. Vérifiez pour des fuites de gaz en appliquant une
solution d’eau savonneuse. N’utilisez pas une
flamme nue.
E. Après avoir vérifié pour les fuites, réinstallez le
panneau d’accès avec le joint d’étanchéité.
Fig. 1
Fig. 2
Main
Burner Gas
Connection
Pilot Tube
Gas Connection
Pilot
Electrode
Lead
Bulkhead
Raccords
de Gaz
Raccords
de Veilleuse
Raccord
Fils
d’Électrode
de Veilleuse
Fig. 3
Tube de Venturi
W415-2807 / 11.21.19 17
installation
FR

Les panneaux de plancher sont expédiés séparément de l’appareil et ils sont inclus avec les ensembles de panneaux
de briques obligatoires. En raison de la fragilité des panneaux, prenez grand soin de ne pas courber ou forcer les
panneaux pour les mettre en place. La couleur des panneaux expédiés varie de différentes teintes de Sandstone / New
Port. Lors de l’utilisation initiale, les panneaux fonceront de façon temporaire, pour ensuite pâlir de façon permanente
à l’usage.
INSTALLEZ LES PANNEAUX DE PLANCHER SELON LE DÉPLIANT D’INSTALLATION.
2.4 installation des panneaux de plancher
note:
Nous vous recommendons d’enlever l’ensemble de la grillage avant de l’installation du panneau.
W415-2807 / 11.21.19
18
FR
installation

A
PINS
B
C
D
A
B
2.5 disposition des bûches
A. Alignez les 2 encoches du dessous de la
bûche à fond arrière (A) avec les goujons
situés sur le support à bûches arrière.
NOTE: Assurez-vous que la bûche à fond
arrière (A) est derrière le tube du brûleur.
B. Alignez les 2 épingles sur le dessus de la
bûche à fond arrière (A) avec les 2 trous du
dessous de la bûche arrière dessus (B).
C. Alignez les 2 trous du dessous de la
bûche centrale (C) sur les goujons situés
sur le support à bûches avant.
D. Alignez le 1 trou du dessous de la bûche
arrière gauche (D) avec l’épingle gauche
sur le dessus de la bûche arrière dessus
(B). Assurez-vous de rester la bûche
arrière gauche (D) vers le coin avant
gauche du brûleur. Des ajustements
peuvent être nécessaires pour assurer
un placement correct.
Avant de placer l’ensemble de bûches, assurez-vous de courvrir le câblage sur le côté droit du brûleur avec des
morceaux de charbon de bois. Laissez suffisament de morceaux de charbon de bois poiur remplir aléatoirement
l’avant des bûches. Ne placez pas de morceaux de charbon de bois sur le brûleur.
Continue sur la prochaine page
W415-2807 / 11.21.19 19
installation
FR

G. Alignez les 2 trous du dessous de la
bûche croisé avant gauche (G) sur les
2 goujons situés à gauche du brûleur.
Assurez-vous de rester la bûche croisé
avant gauche (G) sur la bûche avant
gauche (F).
H. Alignez les 2 trous du dessous de la
bûche centrale droit centrale (H) sur les
2 goujons situés à droite du brûleur. Des
ajustements peuvent être nécessaires
pour assurer un placement correct.
E. Alignez les 2 encoches en dessous de la
bûche avant droite (E) sur les quatrième
et cinquième barreaux du chenet, en
assurant que la bûche avant droit (E) est
à plat. Prenez soin de ne pas couvrir les
orifices.
F. Alignez l’encoche dans la bûche avant
gauche (F) sur le premier barreaux du
chenet, en assurant que le bord dentelé
est tourné vers l’avant, puis la pousser
légèrement en arrière. Des ajustements
peuvent être nécessaires pour assurer un
placement correct.
EF
GH
F
Continue sur la prochaine page
W415-2807 / 11.21.19
20
FR
installation
