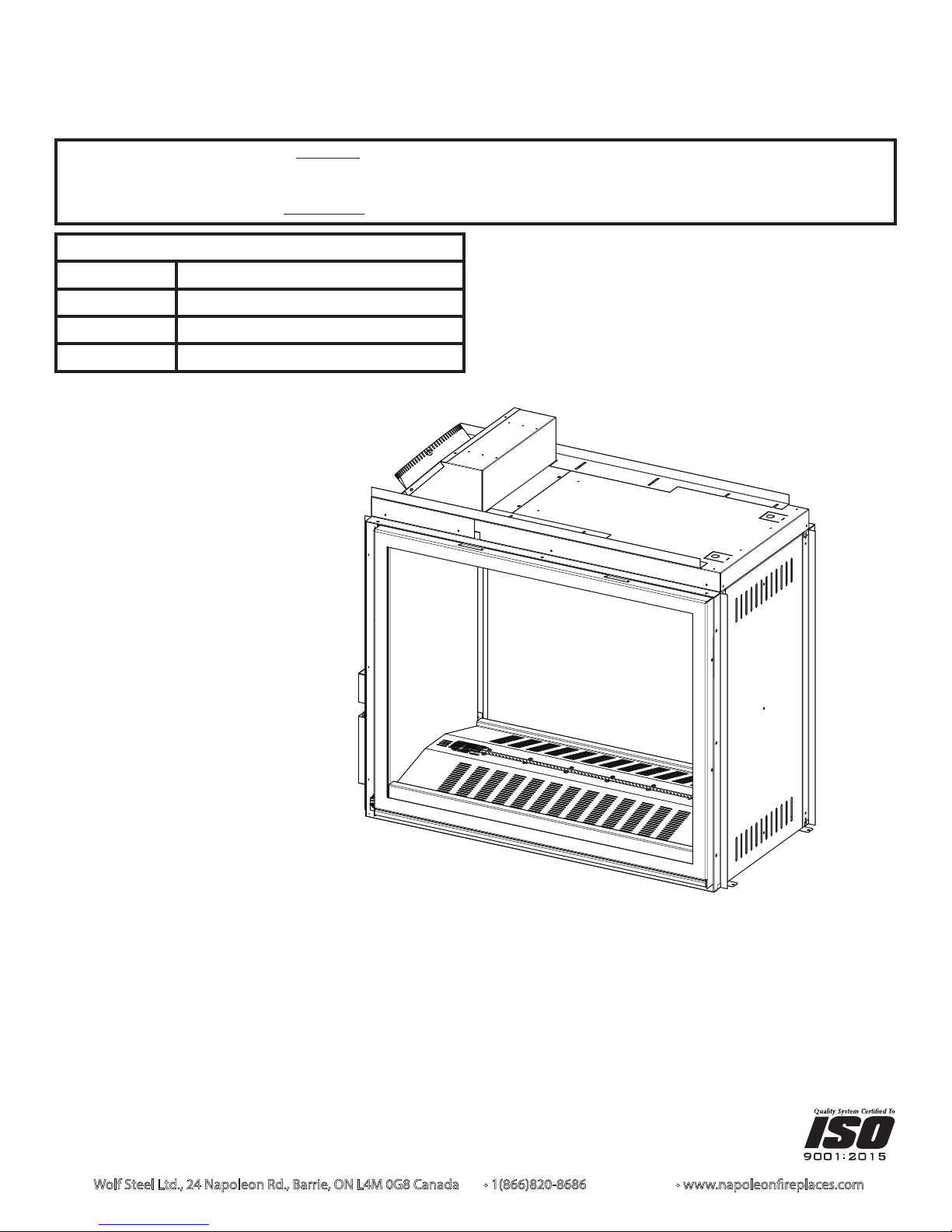

Napoleon PVA4 User manual
PVA4 Power Vent Adaptor Kit
Installation Instructions
C/HD4
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleonreplaces.com
W415-1202 / B / 05.02.18
Installer: Leave these instructions with the appliance.
These instructions are to be used in conjunction with those for the GPV and the appliance.
This information supersedes that in the appliance installation instructions.
Consumer: Retain these instructions for future reference.
Included in this kit:
W750-0127 Wire, 14” (35.6cm) jumper
W750-0218 Wire harness, unit (electrical box)
W750-0291 Wire, switch
RP5 Restrictor plate
Use only Wolf Steel-approved venting components.
Refer to the appliance installation instructions for assembly and clearance requirements.
Terminal Installation
Refer to GPV installation instructions.
Wiring Diagram and Installation
Refer to GPV installation instructions sections “SIT IPI 885 ProFlame 1 Not Equipped with a Remote Control” or “SIT IPI 885
ProFlame 1 with a Remote Control” depending on whether a modulating remote has been installed.
Venting Installation
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleonreplaces.com
W415-1202 / B / 05.02.18
Firestop Venting Installation
!WARNING
• The firestop assembly must be installed with the vent shield to the top.
• Do not fill the cavity between the pipe and the framing with any type of material.
• Terminals must not be recessed into a wall or siding more than the depth of the return flange of the mounting plate.
This application occurs when venting through an exteri-
or wall. Having determined the correct height for the air
terminal location, cut and frame a hole in the exterior wall
(as illustrated) to accomodate the firestop assembly. Dry
fit the firestop assembly before proceeding to ensure the
brackets on the rear surface fit to the inside surface of the
horizontal framing.
The length of the vent shield may be cut shorter for com-
bustible walls that are less than 8 1/2” (216mm) thick but
the vent shield must extend the full depth of the combus-
tible wall.
A. Apply a bead of caulking (not supplied) around
the corner edger of the inside surface of the
firestop assembly, fit the firestop assembly to the
hole, and secure using the 4 screws (W570-0026,
supplied in your manual baggie).
B. Once the vent pipe is installed in its final position, apply high temperature sealant (W573-0007, not supplied) between
the pipe and the firestop.
Using Flexible Vent Components
Refer to the appliance installation instructions.
Adding Vent Length
If more vent pipe needs to be used to reach the appliance,
couple them together as illustrated. The vent system must be
supported approximately every 3 feet (0.9m) for both vertical
and horizontal runs. Use noncombustible strapping to main-
tain the minimum clearance to combustibles.
Vent Lengths
When installing the venting, these parameters supersede the
“vent installation” section in the appliance’s installation and
operating instructions, as well as the following guidelines:
Maximum vent run is 60 feet (18m) total.
Simple Top Vent
Max H+V Min H+V Max Elbows
60ft. (18m) 10ft. (3m) Six 90°
DETERMINE
THE
CORRECT
HEIGHT
CAULKING
FIRESTOP
SPACER
VENT
SHIELD
FINISHING
MATERIAL
HI-TEMP
SEALANT
#8 X 1/2” SELF DRILLING
SCREWS & WASHERS
INNER COUPLER
OUTER COUPLER
OUTER
FLEX PIPE INNER
FLEX PIPE
OUTER
FLEX PIPE
DETERMINE
THE
CORRECT
HEIGHT
CAULKING
FIRESTOP
SPACER
VENT
SHIELD
FINISHING
MATERIAL
HI-TEMP
SEALANT
#8 X 1/2” SELF DRILLING
SCREWS & WASHERS
INNER COUPLER
OUTER COUPLER
OUTER
FLEX PIPE INNER
FLEX PIPE
OUTER
FLEX PIPE
DETERMINE
THE
CORRECT
HEIGHT
CAULKING
FIRESTOP
SPACER
VENT
SHIELD
FINISHING
MATERIAL
HI-TEMP
SEALANT
#8 X 1/2” SELF DRILLING
SCREWS & WASHERS
INNER COUPLER
OUTER COUPLER
OUTER
FLEX PIPE INNER
FLEX PIPE
OUTER
FLEX PIPE
W415-1202 / B / 05.02.18
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleonreplaces.com

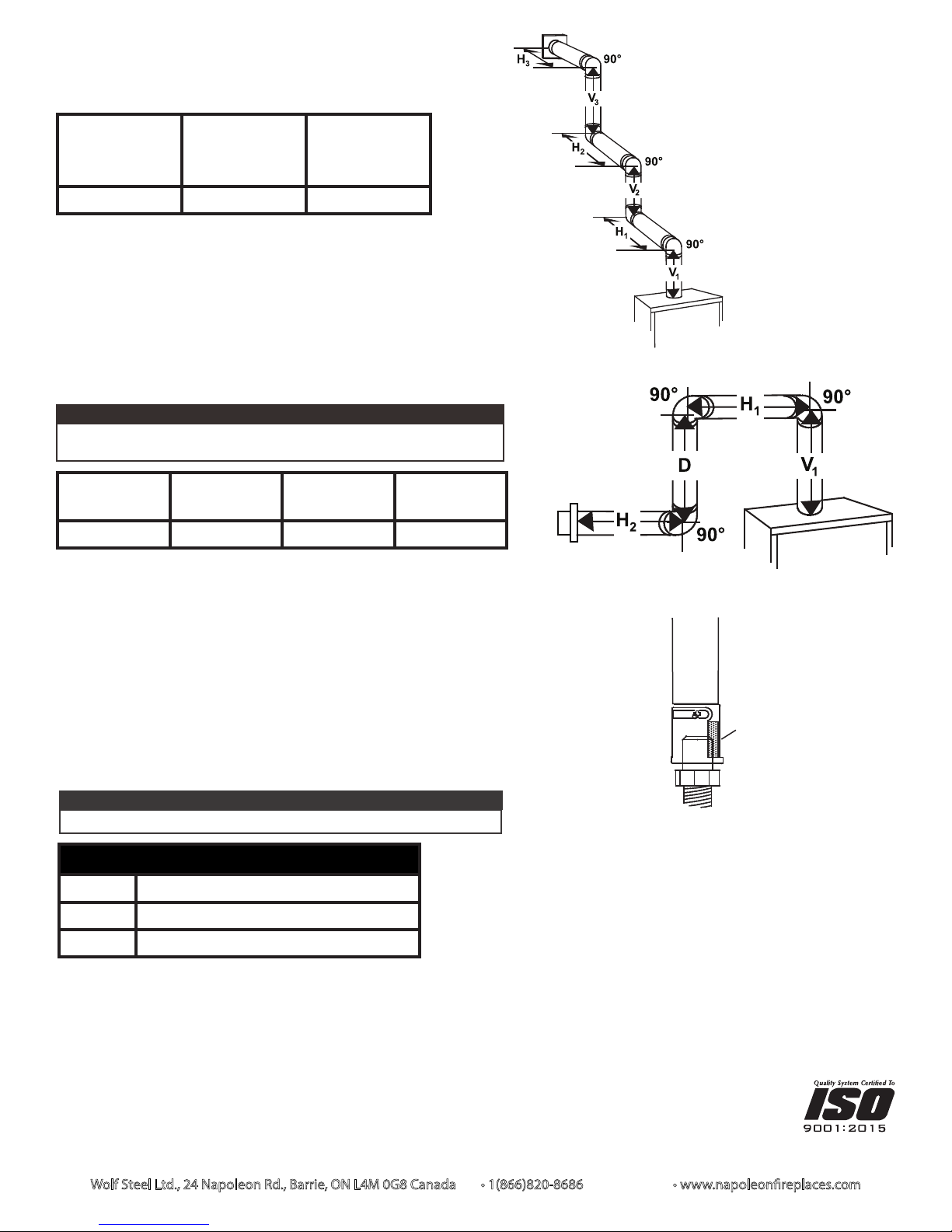

Multi-Elbow
Multi-elbow installations are possible up to a maximum of six 90°.
Max
V1 + V2 + V3+
H1 + H2 + H3
Min
V1 + V2 + V3 +
H1 + H2 + H3
Max
Elbows
60ft. (18m) 10ft. (3m) Six 90°
Downward Vertical Venting
Downward venting installations are only allowed when the appliance is set to Intermittent Pilot Ignition (I.P.I.) Electronic Ignition
(E.I.).
Max
H1 + H2 + V
Min
H1 + H2 + V
Max D Max
Elbows
60ft. (18m) 10ft. (3m) 8ft. (2.4m) Six 90°
Venturi Adjustment
Venturi Adjustment Chart
Fuel C/HD4
NG 1/16” (1.6mm)
P 5/16” (7.9mm)
Restrictor Plate Installation
Vertical installations may display a very active flame. If this appearance is not desirable, the vent exit may be restricted using a
restrictor vent kit (the appropriate kit has been supplied). This will reduce the velocity of the exhaust gases, slowing down the
flame pattern and creating a more traditional, gentle flame appearance. Specific instructions are included with the kit.
This appliance has an air shutter that has been factory set open according to
the chart below:
Regardless of venturi orientation, closing the air shutter will cause a more
yellow flame, but can lead to carbonization. Opening the air shutter will cause
a more blue flame, but can cause flame lifting from the burner ports. The flame
may not appear yellow immediately; allow 15 to 30 minutes for the final flame
colour to be established.
AIR SHUTTER ADJUSTMENT MUST ONLY BE DONE BY A QUALIFIED
INSTALLER!
AIR
SHUTTER
OPENING
VENTURI
BURNER
ORIFICE
33.1
It is important that the orifice is securely inserted into the venturi.
note:
If an anti-condensation switch is being used, downward vertical
venting is not allowed.
note:
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleonfoyers.com
W415-1202 / B / 05.02.18
:

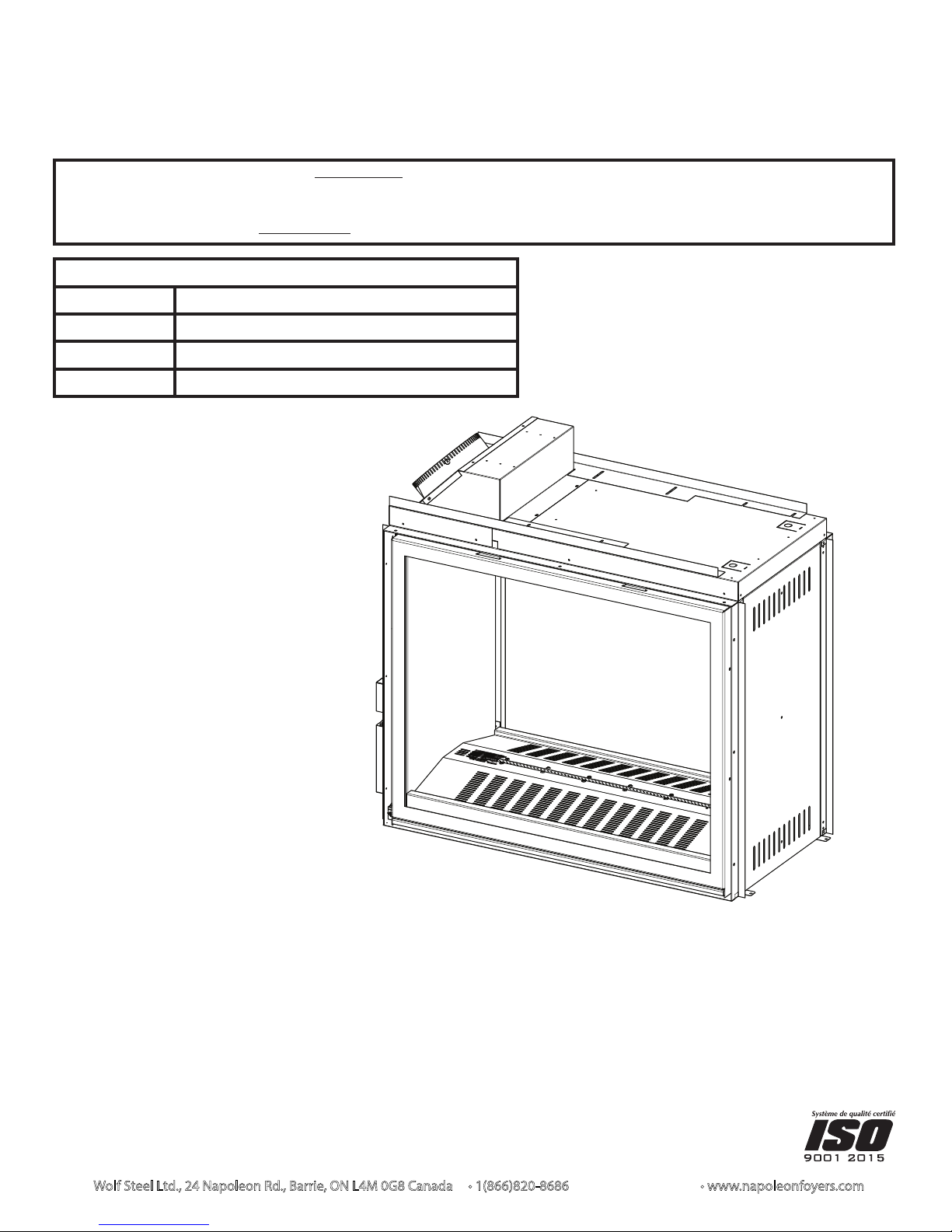

Instructions d’Installation
de la Terminaison Mécanique PVA4
(C/HD4)
Installateur: Laissez ce manuel avec l’appareil.
Ces instructions doivent être utilisées conjointement avec celles du GPV et de l’appareil.
Ces informations remplacement les instructions d’installation de l’appareil.
Propriétaire: Conservez ce manuel pour consultation ultérieure.
Cet ensemble comprend:
W750-0127 Fil de connection de 14” (35,6cm)
W750-0218 Harnais de fils de l’appareil (boîtier électrique)
W750-0291 Fil d’interrupteur
RP5 Plaque de restriction
Installation de la Terminaison
Voir les instructions d’installation du GPV.
Schéma de Câblage et Installation
Voir les instructions d’installation du GPV, sections « SIT IPI 885 ProFlame 1 Fourni avec une Télécommande » ou « SIT IPI
885 ProFlame 1 Non Fourni avec une Télécommande ».
Installation de l’Évacuation
N’utilisez que des composants d’évacuation Wolf Steel. Référez-vous au manuel d’installation de l’appareil pour
l’assemblage et les dégagements décessaires.
!AVERTISSEMENT
• L’espaceur coupe-feu doit être installé avec l’écran protecteur orienté vers le haut.
• Ne remplissez l’espace entre le conduit d’évent et le manchon de l’espaceur coupe-feu avec aucun type de matériau.
• Les terminaisons ne doivent pas être enchâssés dans le mur ou le revêtement extérieur plus que l’épaisseur de la
bride de la plaque de montage.
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleonfoyers.com
:
W415-1202 / B / 05.02.18

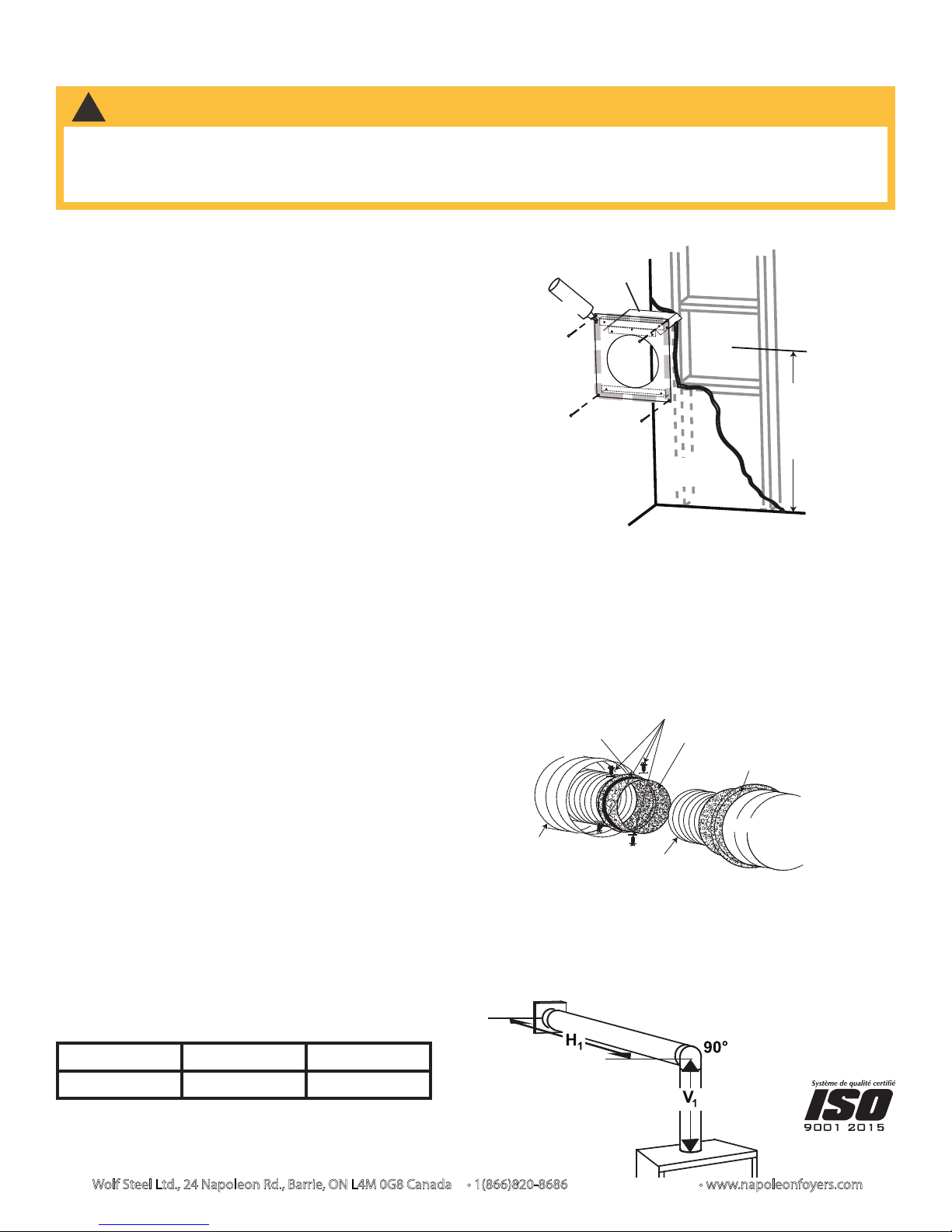

Installation de l’Évacuation et de l’Espaceur Coupe-Feu
Cette configuration s’applique lorsque le conduit d’évent
traverse un mur extérieur. Une fois que vous aurez déter-
miné la hauteur exacte pour l’emplacement de la termi-
naison, découpez et charpentez une ouverture dans le
mur extérieure tel qu’illustré pour permettre l’installation de
l’espaceur coupe-feu. Avant de continuer, placez l’espa-
ceur coupe-feu dans l’ouverture pour vous assurer que les
supports sur la surface arrière soient placés à l’intérieure de
la pièce de charpente horizontale.
La protecteur de conduit d’évacuation peut coupé plus court
pour les murs combustibles dont l’épaisseur est moins de
8 1/2” (216mm) mais le protecteur de conduit d’évacuation
doit se prolonger sur toute la profondeur du mur combusti-
ble.
A. Appliquez un joint de calfeutrage (non fourni) tout
autour de la bordure de la face intérieure de
l’espaceur, installez l’espaceur dans le trou, et fixez à l’aide des quatre vis (W570-0026, fournies dans le sac de votre
manuel).
B. Une fois que le conduit d’évent est en place, appliquez du scellant à haute température (W573-0002, non fouri) entre
le conduit d’évent et l’espaceur coupe-feu.
SCELLANT À
HAUTE
TEMPÉRATURE
VIS AUTO-PERCEUSES
#8 X 1/2” ET RONDELLES
BAGUE D’ACCOUPLEMENT
INTÉRIEURE
BAGUE D’ACCOUPLEMENT
EXTÉRIEURE
GAINE FLEXIBLE
EXTÉRIEURE GAINE
FLEXIBLE INTÉRIEURE
GAINE FLEXIBLE
EXTÉRIEURE
DÉTERMINEZ
LA BONNE
HAUTEUR
CALFEUTRAGE
ESPACEUR
COUPE-FEU
PROTECTEUR
DE CONDUIT
D’ÉVACUATION
MATÉRIAU
DE FINITION
Utilisations de Composants Flexibles d’Évacuation
Référez-vous au manuel d’installation de l’appareil.
Ajout de Longueur d’Évent
Si plus de sections de gaine doivent être utilisées pour attein-
dre l’appareil, raccordez-les ensemble tel qu’illustré. Les courses
horizontales et verticales du système d’évacuation doivent être
supportés à chaque 3 pieds (0,9m) approximativement. Utilisez des
supports incombustibles afin de maintenir le dégagement minimal
aux matériaux combustibles.
SCELLANT À
HAUTE
TEMPÉRATURE
VIS AUTO-PERCEUSES
#8 X 1/2” ET RONDELLES
BAGUE D’ACCOUPLEMENT
INTÉRIEURE
BAGUE D’ACCOUPLEMENT
EXTÉRIEURE
GAINE FLEXIBLE
EXTÉRIEURE GAINE
FLEXIBLE INTÉRIEURE
GAINE FLEXIBLE
EXTÉRIEURE
DÉTERMINEZ
LA BONNE
HAUTEUR
CALFEUTRAGE
ESPACEUR
COUPE-FEU
PROTECTEUR
DE CONDUIT
D’ÉVACUATION
MATÉRIAU
DE FINITION
Longueur des Conduits d’Évacuation
Lors de l’installation de l’évacuation, les paramètres suivants remplaceront la section « installation des évents » dans le manu-
el d’instructions d’installation et d’opération de l’appareil:
La déviation maximale est de 60 pieds (18m) en tout.
Évacuation sur le Dessus, Configuration Simple
H+V Max H+V Min Coudes Max
60pi. (18m) 10pi. (3m) Six 90°
SCELLANT À
HAUTE
TEMPÉRATURE
VIS AUTO-PERCEUSES
#8 X 1/2” ET RONDELLES
BAGUE D’ACCOUPLEMENT
INTÉRIEURE
BAGUE D’ACCOUPLEMENT
EXTÉRIEURE
GAINE FLEXIBLE
EXTÉRIEURE GAINE
FLEXIBLE INTÉRIEURE
GAINE FLEXIBLE
EXTÉRIEURE
DÉTERMINEZ
LA BONNE
HAUTEUR
CALFEUTRAGE
ESPACEUR
COUPE-FEU
PROTECTEUR
DE CONDUIT
D’ÉVACUATION
MATÉRIAU
DE FINITION

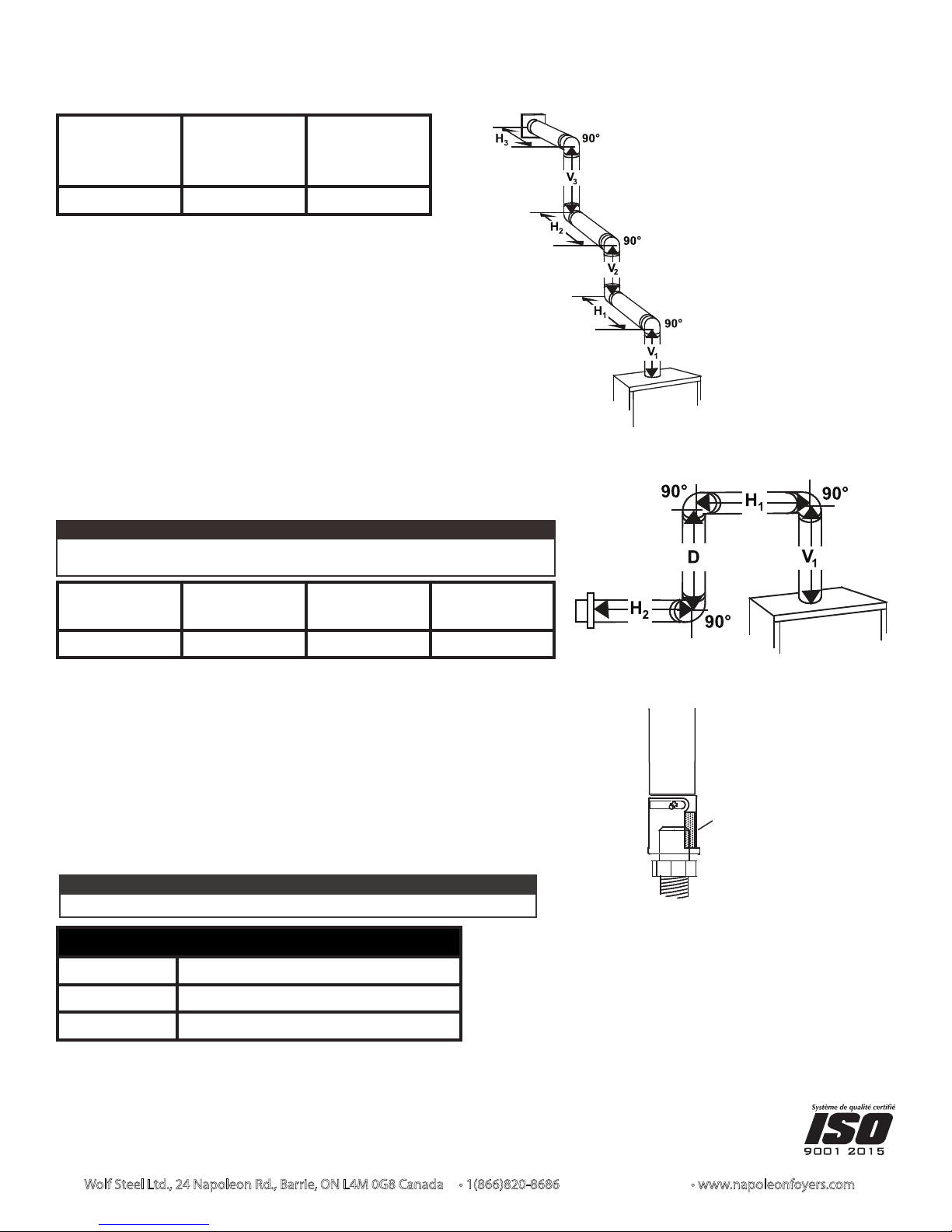

Coudes Multiples
Les installations à coudes multiples sont possibles jusqu’à un maximum de six coudes de 90°.
V1 + V2 + V3+
H1 + H2 + H3
Max
V1 + V2 + V3 +
H1 + H2 + H3
Min
Coudes
Max
60pi. (18m) 10pi. (3m) Six 90°
Évacuation Verticale Descendante
Les installations d’évacuation descendantes sont seulement permises
quand l’appareil est réglé à Allumage Intermittent de la Veilleuse (I.P.I.) Allum-
age Électronique (E.I.).
H1 + H2 + V
Min
H1 + H2 + V
Min
D
Max
Coudes
Max
60pi. (18m) 10pi. (3m) 8pi. (2,4m) Six 90°
Réglage du Venturi
L’ouverture du volet d’air a été préréglée en usine selon le tableau ci-dessous:
Indépendamment de l’orientation du venturi, plus le volet est fermé, plus la
flamme est jaune et aura tendance à causer des dépôts de carbone. Plus le
volet est ouvert, plus la flamme est bleue et plus elle a tendance à se détacher
des orifices du brûleur. La flamme peut ne pas être jaune immédiatement;
allouez de 15 à 30 minutes pour que la couleur finale de la flamme se
stabilise.
LE RÉGLAGE DU VOLET D’AIR DOIT ÊTRE EXÉCUTÉ PAR UN
TECHICIEN OU INSTALLATEUR QUALIFIÉ!
OUVERTURE
DU VOLET
D’AIR
VENTURI
INJECTEUR
33.1
Il est important que l’injecteur soit correctement inséré dans le venturi.
note:
Tableau du Réglage du Venturi
Combustible C/HD4
GN 1/16” (1,6mm)
P 5/16” (7,9mm)
Installation de la Plaque de Restriction
Certaines configurations d’évacuation verticales peuvent avoir une flamme très active. Si cette apparence
n’est pas désirée, la sortie du conduit d’évacuation doit être réduite en utilisant une plaque de restriction
(la trousse appropriée a été fournie). Ceci diminuera la vélocité des gaz de combustion, ralentissant ainsi le
mouvement de la flamme et créant une apparence plus traditionnelle. Les instructions sont incluses avec
l’ensemble.
:
W415-1202 / B / 05.02.18
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleonfoyers.com
L’évacuation verticale descendante n’est pas permise avec l’utilisation
d’un interrupteur anti-condensation.
note:
Table of contents
Languages:
