Napoleon W175-0308 NG TO P User manual

FUEL CONVERSION KITS FOR BURNERS
B81L, B81G, B81S
INSTALLER: THESE INSTRUCTIONS ARE TO REMAIN WITH THE HOME OWNER.
CHECK THE BOXES TO INDICATE THAT THE CORRESPONDING STEPS HAVE BEEN COMPLETED.
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • [phone] • fax [phone] • www.napoleonreplaces.com
WARNING: Failure to position the parts in accordance with these diagrams or failure to use only parts specifically approved with this
appliance may result in property damage or personal injury.
CAUTION: Before proceeding with conversion the gas supply must be shut off prior to disconnecting the electrical power.

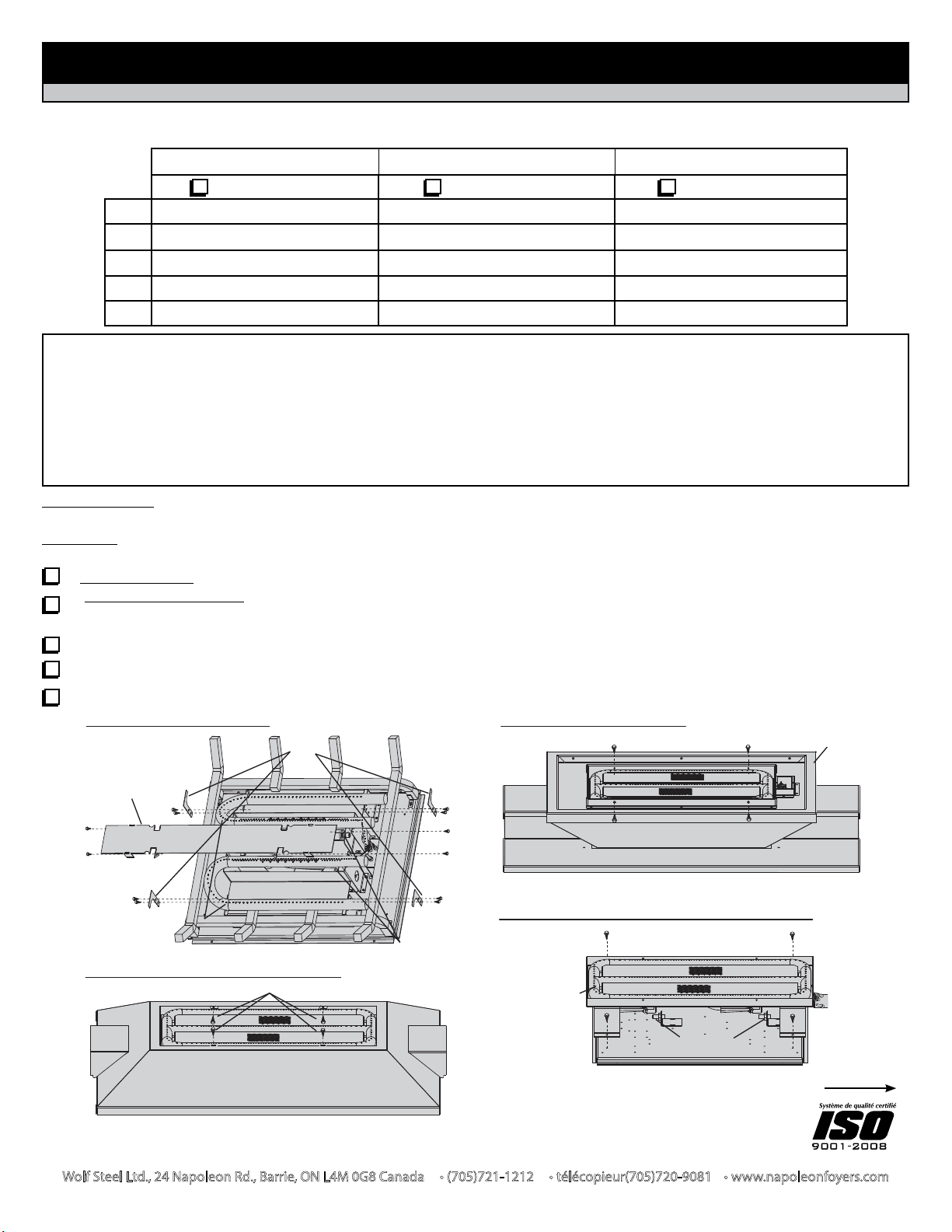

1. Remove the door and log set or glass from the fireplace. Refer to the “FINISHING” section of your installation manual for instructions.
2. Logs Only: Remove the center log support bracket (4 screws). Then remove the four tube burner cap brackets (8 screws).
2. Glass/Rock Only: Remove the porcelain base (4 screws). Then remove the burner assembly (4 screws). (Carefully, not to damage the
pilot line)
3. Remove the tube burner(s).
4. Using a deep socket wrench, remove both orifices. A back-up wrench must be used on the manifold to ensure that the tubing does
not twist or kink. Using pipe thread compound, replace with the orifices supplied.
5. Before replacing the burners, adjust the air shutters according to the table located on the back of this page.
Continued on reverse
This conversion kit shall be installed by a qualified service agency in accordance with the manufacturer’s
instructionsandallapplicablecodesandrequirementsoftheauthorityhavingjurisdiction. Iftheinformation
in these instructions is not followed exactly, a fire, explosion or production of carbon monoxide may result
causing property damage, personal injury or loss of life. The qualified service agency is responsible
for the proper installation of this kit. The installation is not proper and complete until the operation
of the converted appliance is checked as specified in the owner instructions supplied with the kit.
W415-0956 / A / 12.09.16
B81L B81G/B81S B81L/B81G/B81S
W175-0308 NG TO P W175-0313 NG TO P W175-0312 P TO NG
1STEP MOTOR / REGULATOR STEP MOTOR / REGULATOR STEP MOTOR / REGULATOR
1#53 BURNER ORIFICE #52 Outer Ring BURNER ORIFICE #34 BURNER ORIFICE
1#53 BURNER ORIFICE #54 Inner Tube BURNER ORIFICE #34 BURNER ORIFICE
1CONVERSION DATA LABEL CONVERSION DATA LABEL CONVERSION DATA LABEL
1PILOT INJECTOR PILOT INJECTOR PILOT INJECTOR
CENTER LOG
SUPPORT BRACKET
BURNER TUBE
PORCELAIN
BASE
BURNER ASSEMBLY
ORIFICES
CAP
BRACKETS
ORIFICES
LOG BURNER
GLASS BURNER
#52 #54
ROCK BURNER
GLASS/ROCK BURNER
PORCELAIN
BASE
SCREWS

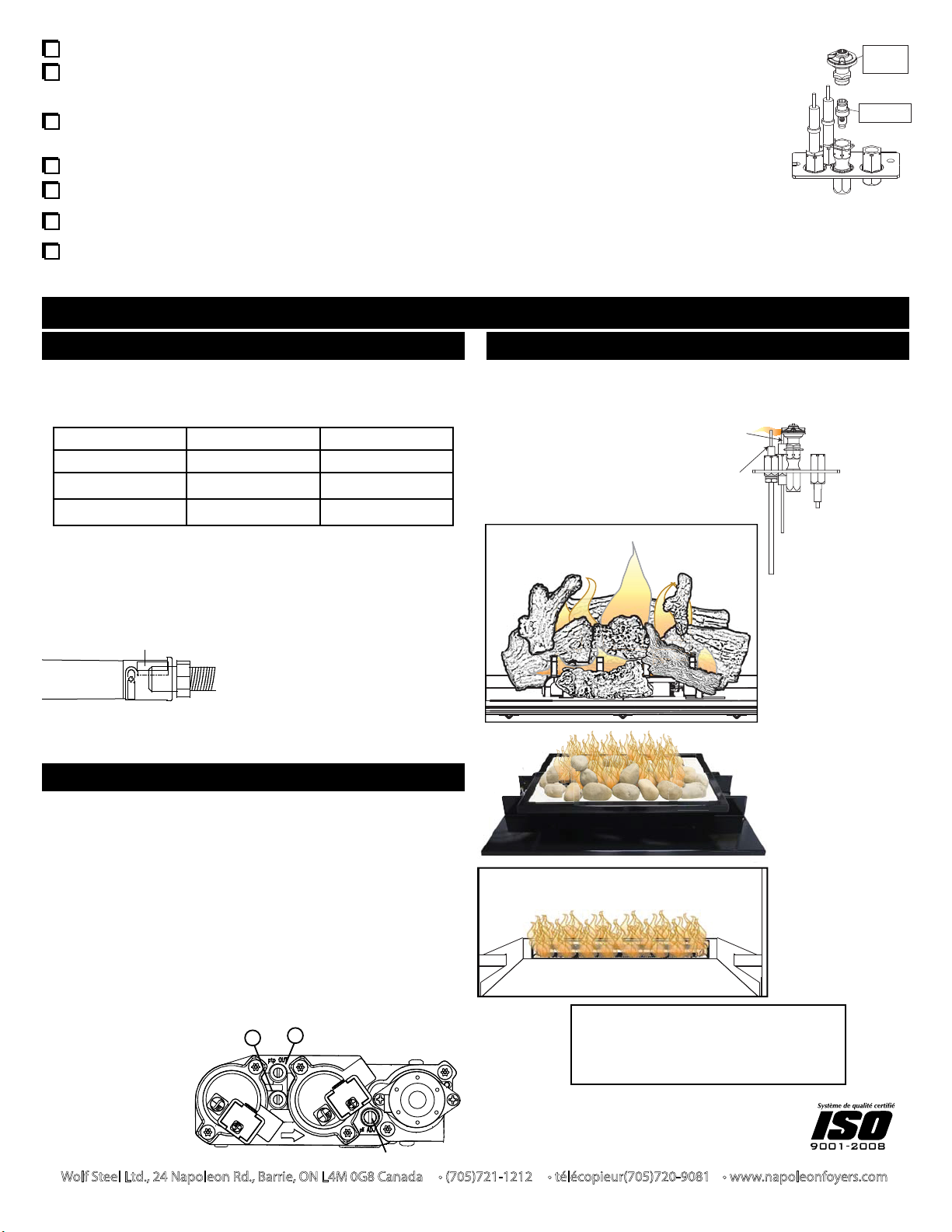

6. Replace and re-secure both burners ensuring that the venturis fit over the burner orifices.
7. Remove the pilot hood from the pilot assembly by pulling vertically. Use an Allen key to unscrew the injector. Replace the
pilot injector with the one supplied. Re-assemble the pilot hood onto the assembly ensuring key position for proper alignment.
8. To convert the main valve to the desired fuel, follow the valve access instructions and leaflet for the SIT step motor
assembly that is included with this kit. (Refer to your installation manual for instructions)
9. The conversion data label must be filled out and attached adjacent to the valve.
10. Turn on the gas supply and check for gas leaks by brushing on a soap and water solution. Do not use open flame.
11.Re-install the log set/glass. Then light the pilot and main burner to ensure that the gas lines have been purged. Refer to
the lighting instructions in your fireplace installation manual.
12.Re-secure the door. Turn on the electrical supply to the appliance.
Purge all gas lines with the glass door off.
Ensure that a continuous flow is at the burner before replacing the door.
Adjust the pilot screw to provide properly sized flame. Turn in a
clockwise direction to reduce the gas flow.
Inlet pressure can be checked by turning screw (A) counter-
clockwise until loosened and then placing pressure gauge tubing
over the test point. Gauge should read 7” (minimum 4.5”) water
column for natural gas or 13” (11” minimum) water column for
propane. Check that main burner is operating on “HI”.
Outlet pressure can be checked the same as above using screw (B).
Gauge should read 3.5” water column for natural gas or 10” water
column for propane. Check that main burner is operating on “HI”.
AFTER TAKING PRESSURE READINGS, TIGHTEN SCREWS
FIRMLY TO SEAL. DO NOT OVER TORQUE.
LEAK TEST
ADJUSTMENTS
VENTURI ADJUSTMENT
Air shutter adjustment must be done by a qualified
installer!
Air shutters have been factory set open according to the chart below:
These setting are for (maximum) horizontal termination.
Closing the air shutter will cause a
more yellow flame, but can lead to
carboning. Opening the air shutter
will cause a more blue flame, but
can cause flame lifting from the
burner ports. The flame may not
appear yellow immediately; allow
15 to 30 minutes for the final flame
colour to be established.
Adjustment may be required depending on fuel type, vent configuration
and altitude.
FLAME CHARACTERISTICS
PRESSURE ADJUSTMENT
P NG
B81G 7/16” 3/16”
B81L 7/16” 3/16”
B81S 7/16” 3/16”
It’s important to periodically perform a visual check of the pilot and
burner flames.
Compare them to the illustrations provided.
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • [phone] • fax [phone] • www.napoleonreplaces.com
W415-0956 / A / 12.09.16
HOOD
PILOT
ORIFICE
CAPUCHON DE
LA VEILLEUSE
INJECTEUR DE
VEILLEUSE
PILOT
BURNER
FLAME MUST ENVELOP
UPPER 3/8” TO 1/2” OF
FLAME SENSOR
FLAME
SENSOR
ELECTRODE
Maximum Input Ratings:
NG P
60,000 BTU/hr 50,000 BTU/hr
AIR SHUTTER
OPENING
ORIFICE
VENTURI
BURNER
AB
PILOT SCREW

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • [phone] • télécopieur(705)720-9081 • www.napoleonfoyers.com
AVERTISSEMENT : Omettre de positionner les pièces conformément aux schémas de ce feuillet ou omettre d’utiliser uniquement des
pièces spécifiquement approuvées pour cet appareil peut causer des dommages matériels ou des blessures corporelles.
ATTENTION : Avant d’effectuer la conversion, vous devez couper l’alimentation en gaz avant de couper l’alimentation électrique.
1. Enlevez la porte et l’ensemble de bûches ou la vitre du foyer. Référez-vous à la section « FINITIONS » de votre manuel d’installation pour des instructions.
2. Bûches seulement: Enlevez le support de retenue de la bûche centrale (4 vis). Ensuite, enlevez les 4 supports de fixation du brûleur tubulaire (8 vis).
2. Verre/Roches seulement: Enlevez la base en porcelaine (4 vis). Ensuite, enlevez l’assemblage du brûleur (4 vis). (Prenez garde de ne pas
endommager la conduite de la veilleuse.)
3. Enlevez le (s) brûleur (s) tubulaire (s).
4. Retirez les 2 injecteurs en utilisant une clé à douille longue. Utilisez une clé en même temps sur le collecteur pour vous assurer que le tube
d’aluminium ne se torde ou ne se plie pas. En utilisant un composé à joint, remplacez les injecteurs par ceux fournis.
5. Avant de remettre les brûleurs en place, changez le réglage des volets d’air en vous référant au tableau situé au verso.
6. Remettez en place et refixez les brûleurs en vous assurant que les venturis enveloppent bien les injecteurs de brûleur.
INSTALLATEUR : CES INSTRUCTIONS DOIVENT ÊTRE GARDÉES PAR LE PROPRIÉTAIRE.
VEUILLEZ COCHER LES CASES POUR INDIQUER QUE LES ÉTAPES CORRESPONDANTES ONT ÉTÉ COMPLÉTÉES.
ENSEMBLES DE CONVERSION POUR LES BRÛLEURS
B81L, B81G, B81S
Cet ensemble de conversion doit être installé par une agence d’entretien qualifiée conformément
aux instructions du fabricant et à tous les codes et les exigences des autorités compétentes.
Si ces instructions ne sont pas suivies à la lettre, un incendie, une explosion ou une production
de monoxyde de carbone pourrait s’ensuivre, causant des dommages matériels, des blessures
corporelles ou des pertes de vie. L’agence d’entretien est responsable de l’installation adéquate de cet
ensemble. L’installation n’est pas considérée complète ni adéquate jusqu’à ce que le fonctionnement
de l’appareil converti soit vérifié et jugé conforme aux instructions fournies avec cet ensemble.
B81L B81G/B81S B81L/B81G/B81S
W175-0308 GN À P W175-0313 GN À P W175-0312 P À GN
1MOTEUR PAS-À-PAS / RÉGULATEUR MOTEUR PAS-À-PAS / RÉGULATEUR MOTEUR PAS-À-PAS / RÉGULATEUR
1INJECTEUR DE BRÛLEUR #53 INJECTEUR DE BRÛLEUR #52 anneau externe INJECTEUR DE BRÛLEUR #34
1INJECTEUR DE BRÛLEUR #53 INJECTEUR DE BRÛLEUR #54 tube interne INJECTEUR DE BRÛLEUR #34
1ÉTIQUETTE DE DONNÉES DE CONVERSION ÉTIQUETTE DE DONNÉES DE CONVERSION ÉTIQUETTE DE DONNÉES DE CONVERSION
1INJECTEUR DE VEILLEUSE INJECTEUR DE VEILLEUSE INJECTEUR DE VEILLEUSE
SUPPORT DE RETENUE
DE LA BÛCHE
CENTRALE
TUBE DU
BRÛLEUR
BASE EN
PORCELAINE
ASSEMBLAGE DU BRÛLEUR
SUPPORTSDE
FIXATION
INJECTEURS
BRÛLEUR POUR LES BÛCHES
BRÛLEUR POUR LES BRAISES VITRIFIÉES
#52 #54
BRÛLEUR POUR LES ROCHES
BRÛLEUR POUR LES BRAISES VITRIFIÉES/ROCHES
VIS
BASE EN
PORCELAINE
INJECTEURS
Suite au verso
W415-0956 / A / 12.09.16

RÉGLAGES
RÉGLAGE DU VENTURI
Le réglage du volet d’air doit être exécuté par un
technicien/installateur qualifié!
Plus le volet est fermé, plus la
flamme est jaune et plus elle aura
tendance à causer des dépôts de
carbone. Plus le volet est ouvert,
plus la flamme est bleue et plus elle a
tendance à se détacher des orifices
du brûleur. La flamme peut ne pas
être jaune immédiatement; allouez de
15 à 30 minutes pour que la couleur
finale de la flamme se stabilise.
L’ouverture du volet d’air a été préréglée en usine selon le tableau
ci-dessous :
Ces réglages sont pour une course maximale avec terminaison
horizontale.
D’autres réglages peuvent être nécessaires selon le type
de gaz utilisé, la configuration d’évacuation et l’altitude.
CARACTÉRISTIQUES DES FLAMMES
AJUSTEMENT DE LA PRESSION
Ajustez la vis de la veilleuse pour obtenir une flamme de taille normale.
Tournez vers la droite pour réduire l’apport de gaz.
Pour vérifier la pression d’arrivée, tournez la vis (A) vers la gauche
jusqu’à ce qu’elle soit desserrée, puis emboîtez le tube du manomètre
sur la pointe d’essai. Le manomètre doit indiquer 7” (minimum
4,5”) de colonne d’eau pour le gaz naturel ou 13” (11” minimum) de
colonne d’eau pour le propane. Assurez-vous que le brûleur principal
fonctionne à « HI ».
La pression de sortie peut être vérifiée de la même façon en utilisant la
vis (B). Le manomètre doit indiquer 3,5” de colonne d’eau pour le gaz
naturel ou 10” de colonne d’eau pour le propane. Assurez-vous que le
brûleur principal fonctionne à « HI ».
APRÈS AVOIR PRIS LA LECTURE DES PRESSIONS, SERREZ BIEN
LES VIS POUR SCELLER. NE SERREZ PAS TROP FORT.
VÉRIFIEZ POUR DES FUITES
Il est important d’effectuer périodiquement une inspection
visuelle de la flamme de la veilleuse et du brûleur.
Comparez-la à ces illustrations.
7. Retirez la hotte de dérivation de flamme de l’assemblage de la veilleuse en tirant à la verticale. Utilisez une clé Allen
pour dévisser l’injecteur. Remplacer l’injecteur par celui qui est fourni. Replacez la hotte de dérivation de flamme sur
l’assemblage de la veilleuse en vous assurant qu’elle soit bien alignée.
8. Pour convertir la soupape principale au combustible désiré, suivez les instructions pour accéder à la soupape et le feuillet
pour l’assemblage du moteur pas-à-pas SIT qui sont fournis avec cet ensemble. (Référez-vous à votre manuel
d’installation pour des instructions.)
9. L’étiquette de données de conversion doit être remplie et fixée adjacente à la soupape.
10. Ouvrez l’alimentation en gaz et vérifiez pour des fuites de gaz en appliquant une solution d’eau savonneuse.
N’utilisez pas une flamme nue.
11. Replacez l’ensemble de bûches/la vitre. Ensuite, allumez la veilleuse et le brûleur principal pour vous assurer que les
conduites de gaz ont été purgées. Référez-vous aux instructions d’allumage dans votre manuel d’installation pour votre foyer.
12. Refixez la porte. Rétablissez l’alimentation électrique à l’appareil.
Purgez toutes les conduites de gaz avec la porte vitrée ouverte.
Assurez-vous que l’arrivée de gaz au brûleur est continue avant de remettre la porte.
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • [phone] • télécopieur(705)720-9081 • www.napoleonfoyers.com
W415-0956 / A / 12.09.16
HOTTE DE
DÉRIVATION
DE FLAMME
INJECTEUR
DE VEILLEUSE
P GN
B81G 7/16” 3/16”
B81L 7/16” 3/16”
B81S 7/16” 3/16”
OUVERTURE DU
VOLET D’AIR
INJECTEURVENTURI
Débit maximal:
GN P
60,000 BTU/h 50,000 BTU/h
AB
PILOT SCREW
VIS DE LA VEILLEUSE
VEILLEUSE
LA FLAMME DOIT
ENVELOPPER LA PARTIE
SUPÉRIEURE DU
THERMOCOUPLE ET DE LA
THERMOPILE DE 3/8” À 1/2”.
SONDE
DE FLAMME
ÉLECTRODE
