1514
L
N+
-
12V
230V
SELV
PE
LED
Quelle
5-50W
Technische Daten
Spannung 230 V AC 50 Hz, L+N+PE
Strom 10 A max RCD (Fi) 30 mA.
Leistungsaufnahme 5-50 Wa
Schutzklasse I.
Gewicht Max 20 kg
Lichtquelle LED Streife, Warm-/Kalt- Weiß
Lebensdauer der Lichtquelle bis zu 50.000 Stunden.
Vorschaltgerät 1 -2 x auf 12 V DC SELF
Schutzart IP 44
Der Spiegel besteht aus dem Aluminiumrahmen, der von verschiedenen Prolen gebildet ist, nach dem Typ Ausmaß 20-50mm x 20-50mm, auf den
der Spiegel von verschiedenen Formen und Größen geklebt wird (Breite und Höhe 400 – 1500mm und Glasdicke 5 mm). Der Zugang zu der Stromqu-
elle ist möglich von der hinteren Seite der Befestigungsbasis, über eine lackierte Blechabdeckung mit den rostfreien Schrauben. Die Varianten des
Produkts sind gegeben durch verschiedene Ausmaße, Formen (rechteckig, quadratisch, oval, mit scharfen Ecken, mit runden Ecken u.Ä.), Alumini-
umrahmen und verschiedenen LED Beleuchtungen (Warm-/Kalt-Weiß). Der Anschluss bleibt gleich. Die Lichtquelle ist nicht auswechselbar, nach
dem Ende der Lebensdauer muss die komplee Leuchte gewechselt werden. Die LED-Streifen werden mit einem Wärmeleitkleber auf die Leuchte
geklebt. Aufgrund der langen Lebensdauer ist ein Wechsel der Lichtquelle nicht erforderlich. Zu Inspektionszwecken oder am Ende der Lebensdauer
der LED-Leuchte kann das Leuchtmiel durch Entfernen der Metallabdeckung abgeklemmt und anschließend vom Leuchtmielhalter abgenommen
werden. Endbenutzer können die Lichtquellen aufgrund einer dauerhaen Beschädigung des Produkts nicht wechseln.
Elektrisches Schema
Produkte Art.Nr.: ZIL80LEDC
Produkte Art.Nr.: ZIL80LEDSEC (mit dem Schalter Warm-/Kalt-Weiß):
7. Montage
Diese Leuchte soll vor allem an die Wand oder an eine andere dazu bestimmte Fläche im Wohnbereich angebracht werden.
Die Leuchte darf in den Räumen mit Waschbecken, Badewanne oder Dusche angebracht werden, außerhalb der Zonen 0+1+2 (siehe Bild in der
Montageanleitung). Die Montage darf nur durch die Fachkra (laut Verordnung 50 Slg/78) durchgeführt werden. Direktanschluss an eine Leitung
miels der Anschlussdose – das Kabel bendet sich an der hinteren Seite des Spiegels. Falls ein Anschlusskabel an der Wand schon vorhanden ist, ist
es möglich die durch eine Klemmenleiste zu verbinden (Art. Nr. ZP 01 – Klemmenleiste ist nicht ein Bestandteil der Lieferung). Es ist empfohlen die
Installation zu zweit durchzuführen.
Zu der Montage werden die Dübel und Schrauben gebraucht, die ein Bestanteil der Verpackung sind und sind für Ziegelmauerwerk mit einer übli-
chen Putzdicke geeignet. Für anderen Untergrund verwenden Sie die entsprechenden Befestigungselemente.
5. Wartung
Dieser Spiegel braucht nur eine minimale Pege. Die äußere Fläche reinigen Sie mit einem Fenstereiniger. Benutzen Sie keine aggressiven Reinigu-
ngsmiel (vor allem keine mit Chlor oder seine Derivate), die Oxidation verursachen können. Die innere Fläche der Leuchte verlangt keine Pege.
Falls die Schutzgehäuse beschädigt ist, muss sie bei dem Service von dem Hersteller ausgetauscht werden.
Vorsicht! Führen Sie keine Arbeiten an dem Spiegel durch, wenn der Spiegel unter der Spannung ist.
Elektrische Ausrüstung der Leuchte ist wartungsfrei, nur im Fall der Störung von der Lichtquelle muss sie gewechselt werden. Für die Reparaturen
wenden Sie sich an die Verkaufsstelle oder den Hersteller. Alle Arbeiten an den Stromgeräten können nur von einer qualizierten Person unter Bea-
chtung der landesüblichen Vorschrien durchgeführt werden. Falls das Anschlusskabel dieser Leuchte beschädigt ist, muss durch ein neues ersetzt
werden, das von dem Hersteller oder Servicetechniker zugestellt wurde.

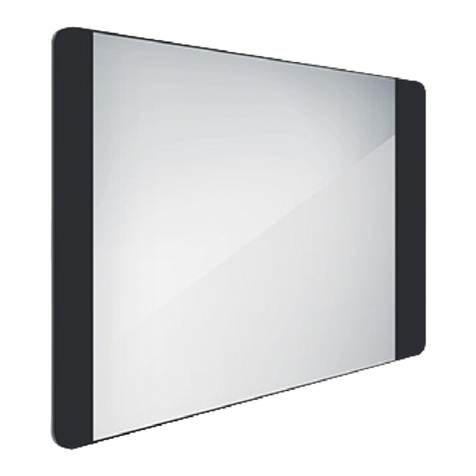

1. Allgemeine Informationen, Verwendungszweck
Liebe Kundin, lieber Kunde, vor der ersten Benutzung ist der Kunde verpichtet sich die Gebrauchsanweisung sorgfältig durchzulesen um die sichere
und problemlose Benutzung des Produkts zu sichern. Es handelst sich um einen Wand-Kosmetikspiegel mit der LED Beleuchtung, bestimmt für die
Innenräume, wie z.B. Bäder, Flur u.Ä. Die Lichtquelle ist hinter dem dem Spiegel platziert. Der Spiegel kann auch als eine dekorative Beleuchtung
dienen. Einige Modelle sind mit größerer Menge der LED Dioden ausgestaet, so dass sie zum Beleuchten des Raumes dienen können. LED Spiegel
sind mit den leistungsfähigen LED Streifen ausgestaet, die durch kleinen Verbrauch mit klarer Lichtstärke ausgezeichnet sind. Die Lebensdauer der
LED Streifen ist bis 50.000 Stunden.
2. Sicherheitshinweise
Bei jeglicher Handhabung, Wartung oder Montage ist es notwendig die Grundsicherheitsanforderungen einzuhalten. Beachten Sie bie die nächsten
Sicherheitsanweisungen in dieser Anleitung
Signalsymbole/-wörter, Anweisungen, die beachtet werden müssen. Bei Nichtbeachtung kann es zu schweren Verletzungen kommen.
Signalsymbole/-wörter, Anweisungen, die beachtet werden müssen, um die Bedrohung oder Verletzung der Personen durch elektrischen
Strom zu verhindern.
Der Stromanschluss darf nur von einer Elektrofachkra durchgeführt werden.
Die Bedingungen zum Anschluss von dem Badspiegel:
- der Kosmetikspiegel muss laut der Sicherheitsvorschrien angebracht werden
- das Produkt ist nur für den Anschluss an 1NPE 230V 50Hz TN-S
- zugelassen Fehlerstromschutzschalter 10A und RCD 30 mA.
3. Handhabung
Die Leuchte wird in einem Karton geliefert und geschützt mit einer Folie, die mit Styropor und MDF-Plae bedeckt ist. Wegen der höheren
Gewicht und der Größe gehen Sie mit der Leuchte sehr vorsichtig um. Die Leuchte ist mit einem Spiegel ausgestaet, der zerbrechlich
ist und kann einfach zerschlagen werden. Bei den Spiegeln mit der eckigen Form entfernen Sie von den Ecken die Plastikschutzkappe erst
nach der Installation.
4. Installation
Diese Leuchte soll vor allem an die Wand oder an eine andere dazu bestimmte Fläche im Wohnbereich angebracht werden.
Die Leuchte darf in den Räumen mit Waschbecken, Badewanne oder Dusche angebracht werden, außerhalb der Zonen 0+1+2 (siehe Bild in der
Montageanleitung). Die Montage darf nur durch die Fachkra (laut Verordnung 50 Slg/78) durchgeführt werden. Direktanschluss an eine Leitung
miels der Anschlussdose – das Kabel bendet sich an der hinteren Seite des Spiegels. Falls ein Anschlusskabel an der Wand schon vorhanden ist,
ist es möglich die durch eine Klemmenleiste zu verbinden (Art. Nr. ZP 01 – Klemmenleiste ist nicht ein Bestandteil der Lieferung). Es ist empfohlen
die Installation zu zweit durchzuführen.
6. Garantie
Auf das Produkt wird eine Garantie im Sinne des BGBs geleistet. Der Hersteller bietet die Garantie 24 Monate. Eine andere als durch diese Anleitung
empfohlene Handhabung oder Vorgänge sind verboten.
1. Allgemeine Informationen, Verwendungszweck
2. Sicherheitshinweise
3. Handhabung
4. Installation
5. Wartung
6. Garantie
7. Montage
8. Konformitätserklärung
DE Installationsanleitung
14
14
14
14
14
14
15 - 18
19
DE Montage
L
N
SELV
PE
230V LED
Quelle
5-50W
