nedis WIFIZB10CWT User manual

ned.is/wizb10cwt
Zigbee Gateway
To integrate in Nedis Smartlife application
WIFIZB10CWT

aQuick start guide 6
cKurzanleitung 10
bGuide de démarrage rapide 16
dVerkorte handleiding 21
jGuida rapida all’avvio 26
hGuía de inicio rápido 31
iGuia de iniciação rápida 36
eSnabbstartsguide 41
gPika-aloitusopas 46
fHurtigguide 51
2Vejledning til hurtig start 56
kGyors beüzemelési útmutató 61
nPrzewodnik Szybki start 66
xΟδηγό γρήγορη εκκίνηση 71
1Rýchly návod 76
lRychlý návod 81
yGhid rapid de iniiere 86

2
3
1
A

4
aQuick start guide
Zigbee Gateway WIFIZB10CWT
For more information see the extended manual online:
ned.is/wizb10cwt
Intended use
This product is intended to connect multiple sensors to the Nedis SmartLife app
via a wireless Zigbee connection.
The product is intended for indoor use only.
The product is not intended for professional use.
Any modification of the product may have consequences for safety, warranty
and proper functioning.
Specications
Product Zigbee Gateway
Article number WIFIZB10CWT
Dimensions (l x w x h) 57 x 57 x 60 mm
Input power 90 - 250 VAC
Zigbee transmission protocol IEEE802.15.4
Wi-Fi transmission protocol 802.11bgn
Zigbee frequency range 2400 - 2483 GHz
Wi-Fi frequency range 2412 - 2484 GHz
Zigbee transmission distance Up to 90 m
Wi-Fi transmission distance Up to 50 m
Maximum transmit power 18 dB
Antenna gain 2.5 dB
Operating temperature -10 °C - 50 °C
Operating humidity < 95 % RH
OS support Android, iOS

5
Main parts (image A)
 Plug  Status indicator LED  Function button
Safety instructions
-
WARNING
• Ensure you have fully read and understood the instructions in this document
before you install or use the product. Keep this document for future
reference.
• Only use the product as described in this document.
• Do not use the product if a part is damaged or defective. Replace a damaged
or defective product immediately.
• Do not drop the product and avoid bumping.
• This product may only be serviced by a qualified technician for maintenance
to reduce the risk of electric shock.
• Disconnect the product from the power source and other equipment if
problems occur.
• Disconnect the product from the power source before service and when
replacing parts.
• Do not expose the product to water or moisture.
• Children should be supervised to ensure that they do not play with the
product.
• Only power the product with the voltage corresponding to the markings on
the product.
• Some wireless products may interfere with implantable medical devices and
other medical equipment, such as pacemakers, cochlear implants and
hearing aids. Consult the manufacturer of your medical equipment for more
information.
• Do not use the product at locations where the use of wireless devices is
prohibited due to potential interference with other electronic devices, which
may cause safety hazards.
Installing the app
1. Download the Nedis SmartLife app for Android or iOS on your phone via
Google Play or the Apple App Store.
2. Open the Nedis SmartLife app on your phone.
3. Create an account with your mobile phone number or your e-mail address
and tap Continue.

6
4. Enter the received verification code.
5. Create a password and tap Done.
6. Tap Add Home to create a SmartLife Home.
7. Set your location, choose the rooms you want to connect with and tap Done.
Connecting to the app
1. Tap + in the top right corner in the Nedis SmartLife app.
2. Select the product type you want to add from the list.
3. Plug the product into a power outlet.
The status indicator LED A2blinks green to indicate pairing mode is active.
4If not, press and hold the function button A3for 5 seconds to manually
enter the pairing mode.
4. Tap Next step in the app.
5. Enter the Wi-Fi network data and tap Confirm.
6. Type in a name for the product and tap Done.
The product is now ready for use.
4For more information on how to connect and use the different sensors with
the product, consult the manual of the sensor.
Declaration of Conformity
We, Nedis B.V. declare as manufacturer that the product WIFIZB10CWT from our
brand Nedis®, produced in China, has been tested according to all relevant CE
standards and regulations and that all tests have been passed successfully. This
includes, but is not limited to the RED 2014/53/EU regulation.
The complete Declaration of Conformity (and the safety datasheet if applicable)
can be found and downloaded via:
nedis.com/wifizb10cwt#support
For additional information regarding the compliance, contact the customer
service:
Web: www.nedis.com
E-mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, the Netherlands

7
cKurzanleitung
Zigbee-Gateway WIFIZB10CWT
Weitere Informationen finden Sie in der erweiterten
Anleitung online: ned.is/wizb10cwt
Bestimmungsgemäße Verwendung
Dieses Produkt ist dazu gedacht, mehrere Sensoren über eine kabellose Zigbee-
Verbindung mit der Nedis SmartLife-App zu verbinden.
Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.
Das Produkt ist nicht für den professionellen Einsatz gedacht.
Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und
ordnungsgemäße Funktionalität haben.
Spezikationen
Produkt Zigbee-Gateway
Artikelnummer WIFIZB10CWT
Größe (L x B x H) 57 x 57 x 60 mm
Eingangsleistung 90 - 250 VAC
Zigbee-Übertragungsprotokoll IEEE802.15.4
WLAN-Übertragungsprotokoll 802.11bgn
Zigbee-Frequenzbereich 2400 - 2483 GHz
WLAN Frequenzbereich 2412 - 2484 GHz
Zigbee-Übertragungsabstand Bis zu 90 M
WLAN-Übertragungsabstand Bis zu 50 M
Maximale Sendeleistung 18 dB
Antennengewinn 2,5 dB
Betriebstemperatur -10 °C - 50 °C
Betriebsfeuchtigkeit < 95 % RLF
Unterstützte Betriebssysteme Android, iOS

8
Hauptbestandteile (Abbildung A)
 Stecker  Statusanzeige-LED  Funktionstaste
Sicherheitshinweise
-
WARNUNG
• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument
vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren
oder verwenden. Heben Sie dieses Dokument zum späteren Nachschlagen
auf.
• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen
Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt
unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet
werden, um die Gefahr eines Stromschlags zu reduzieren.
• Trennen Sie das Produkt von der Stromquelle und anderer Ausrüstung, falls
Probleme auftreten.
• Trennen Sie das Produkt vorWartungsarbeiten und beim Austausch von
Teilen von der Stromversorgung.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit
dem Produkt spielen.
• Betreiben Sie das Produkt nur mit der auf der Kennzeichnung auf dem
Produkt angegebenen Spannung.
• Einige kabellose Produkte können implantierbare medizinische Geräte und
andere medizinische Geräte wie Herzschrittmacher, Cochlea-Implantate und
Hörgeräte stören.Wenden Sie sich für weitere Informationen an den
Hersteller Ihres medizinischen Geräts.
• Verwenden Sie das Produkt nicht an Orten, an denen die Verwendung von
drahtlosen Geräten aufgrund möglicher Interferenzen mit anderen
elektronischen Geräten verboten ist, da dies zu Sicherheitsrisiken führen
kann.

9
Installieren der App
1. Laden Sie die Nedis SmartLife-App für Android oder iOS aus dem Google Play
Store oder dem Apple App Store auf Ihr Smartphone.
2. Öffnen Sie die Nedis SmartLife-App auf Ihrem Smartphone.
3. Erstellen Sie ein Konto mit Ihrer Mobiltelefonnummer oder Ihrer E-Mail-
Adresse und tippen Sie auf Continue (Fortsetzen).
4. Geben Sie den erhaltenen Bestätigungscode ein.
5. Erstellen Sie ein Passwort und tippen Sie auf Done (Fertigstellung).
6. Tippen Sie auf Add Home (Familie hinzufügen), um ein SmartLife-Zuhause
zu erstellen.
7. Legen Sie Ihren Standort fest, wählen Sie die Räume aus mit denen Sie eine
Verbindung herstellen möchten, und tippen Sie auf Done (Fertigstellung).
Verbinden mit der App
1. Tippen Sie in der Nedis SmartLife-App oben rechts auf +.
2. Wählen Sie den Gerätetyp, den Sie hinzufügen möchten, aus der Liste aus.
3. Stecken Sie das Produkt in eine Steckdose.
Die Statusanzeige-LED A2blinkt grün, um anzuzeigen, dass der
Kopplungsmodus aktiv ist.
4Falls nicht, halten Sie die Funktionstaste A35 Sekunden lang gedrückt, um
manuell in den Kopplungsmodus zu wechseln.
4. Tippen Sie in der App auf Next step (Nächster Schritt).
5. Geben Sie die WLAN-Netzwerkdaten ein und tippen Sie auf Bestätigen.
6. Geben Sie einen Namen für das Produkt ein und tippen Sie auf Done (Fertig).
Das Produkt kann jetzt verwendet werden.
4Weitere Informationen zum Anschließen und zur Verwendung verschiedener
Sensoren mit dem Produkt finden Sie im Handbuch des Sensors.
Konformitätserklärung
Wir, Nedis B.V., erklären als Hersteller, dass das Produkt WIFIZB10CWT unserer
Marke Nedis®, produziert in China, nach allen geltenden CE-Standards und
Vorschriften getestet wurde und alle diese Tests erfolgreich bestanden hat. Dies
gilt unter anderem auch für die Richtlinie RED 2014/53/EU.
Die vollständige Konformitätserklärung (und das Sicherheitsdatenblatt, falls
zutreffend) steht zum Download zur Verfügung unter:
nedis.de/wifizb10cwt#support
 Funktionstaste

10
Weiterführende Informationen zur Compliance erhalten Sie über den
Kundenservice:
Web: www.nedis.com
E-Mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Niederlande
bGuide de démarrage rapide
Passerelle Zigbee WIFIZB10CWT
Pour plus d'informations, consultez le manuel détaillé en
ligne : ned.is/wizb10cwt
Utilisation prévue
Ce produit est destiné à connecter plusieurs capteurs à l'application Nedis
SmartLife via une connexion sans fil Zigbee.
Le produit est prévu pour un usage intérieur uniquement.
Le produit n’est pas destiné à un usage professionnel.
Toute modification du produit peut avoir des conséquences sur la sécurité, la
garantie et le bon fonctionnement.
Spécications
Produit Passerelle Zigbee
Article numéro WIFIZB10CWT
Dimensions (L x l x H) 57 x 57 x 60 mm
Puissance d'entrée 90 - 250 VAC
Protocole de transmission
Zigbee
IEEE802.15.4
Protocole de transmission Wi-Fi 802.11bgn
Plage de fréquences Zigbee 2400 - 2483 GHz
Plage de fréquences Wi-Fi 2412 - 2484 GHz

11
Distance de transmission
Zigbee
Jusqu'à 90 m
Distance de transmission Wi-Fi Jusqu'à 50 m
Puissance de transmission
maximale
18 dB
Gain de l’antenne 2,5 dB
Température fonctionnement -10 °C - 50 °C
Humidité en fonctionnement < 95 % HR
Systèmes d'exploitation pris
en charge
Android, iOS
Pièces principales (image A)
 Fiche  Voyant LED d’état  Bouton de fonction
Consignes de sécurité
-
AVERTISSEMENT
• Assurez-vous d'avoir entièrement lu et compris les instructions de ce
document avant d'installer ou d'utiliser le produit. Conservez ce document
pour référence ultérieure.
• Utilisez le produit uniquement comme décrit dans le présent document.
• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse.
Remplacez immédiatement un produit endommagé ou défectueux.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ce produit ne peut être réparé que par un technicien qualifié afin de réduire
les risques d'électrocution.
• Débranchez le produit de la source d’alimentation et tout autre équipement
en cas de problème.
• Débranchez le produit de la source d'alimentation avant tout entretien et lors
du remplacement de pièces.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Les enfants doivent être surveillés afin de s’assurer qu’ils ne jouent pas avec le
produit.
• N’alimentez le produit qu’avec la tension correspondant aux inscriptions
figurant sur le produit.

12
• Certains produits sans fil peuvent interférer avec des appareils médicaux
implantables et d'autres équipements médicaux, tels que des stimulateurs
cardiaques, des implants cochléaires et des aides auditives. Pour plus
d'informations, consultez le fabricant de votre équipement médical.
• Ne pas utiliser le produit dans des endroits où l'utilisation d'appareils sans fil
est interdite en raison d'interférences potentielles avec d'autres appareils
électroniques, ce qui peut entraîner des risques pour la sécurité.
Installer l'application
1. Téléchargez l'application Nedis SmartLife pour Android ou iOS sur votre
téléphone via Google Play ou l’App Store d’Apple.
2. Ouvrez l'application Nedis SmartLife sur votre téléphone.
3. Créez un compte avec votre numéro de téléphone mobile ou votre adresse
e-mail et appuyez sur Continue (Continuer).
4. Entrez le code de vérification reçu.
5. Créez un mot de passe et appuyez sur Done (Terminé).
6. Appuyez sur Add Home (Ajouter les familles) pour créer une maison
SmartLife.
7. Définissez votre emplacement, choisissez les pièces avec lesquelles vous
souhaitez vous connecter et appuyez sur Done (Terminé).
Connexion à l'application
1. Appuyez sur + dans le coin en haut à droite de l’application Nedis SmartLife.
2. Sélectionnez le type d’appareil que vous souhaitez ajouter dans la liste.
3. Branchez le produit sur une prise de courant.
Le voyant LED d'état A2clignote en vert pour indiquer que le mode appairage
est actif.
4Sinon, appuyez et maintenez le bouton de fonction A3pendant 5
secondes pour passer manuellement au mode appairage.
4. Appuyez sur Étape suivante dans l'application.
5. Entrez les données du réseau Wi-Fi et appuyez sur Confirmer.
6. Saisissez un nom pour le produit et appuyez sur Done (Terminé).
Le produit est maintenant prêt à être utilisé.
4Pour plus d'informations sur la façon de connecter et d'utiliser les différents
capteurs avec le produit, consultez le manuel du capteur.

13
Déclaration de conformité
Nous, Nedis B.V., déclarons en tant que fabricant que le produit WIFIZB10CWT
de notre marque Nedis®, produit en Chine, a été testé conformément à toutes les
normes et réglementations CE en vigueur et que tous les tests ont été réussis.
Cela inclut, sans toutefois s'y limiter, la directive RED 2014/53/UE.
La Déclaration de conformité complète (et la fiche de sécurité le cas échéant)
peut être trouvée et téléchargée via:
nedis.fr/wifizb10cwt#support
Pour plus d'informations sur la conformité, contactez le service client :
Site Web : www.nedis.com
E-mail : [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Pays-Bas
dSnelstartgids
Zigbee Gateway WIFIZB10CWT
Zie voor meer informatie de uitgebreide handleiding
online: ned.is/wizb10cwt
Bedoeld gebruik
Dit product is bedoeld om meerdere sensoren via een draadloze Zigbee
verbinding op de Nedis SmartLife app aan te sluiten.
Het product is enkel bedoeld voor gebruik binnenshuis.
Het product is niet bedoeld voor professioneel gebruik.
Elke wijziging van het product kan gevolgen hebben voor de veiligheid, garantie
en correcte werking.
Specicaties
Product Zigbee Gateway
Artikelnummer WIFIZB10CWT
Afmetingen (l x b x h) 57 x 57 x 60 mm

14
Ingangsvermogen 90 - 250 VAC
Zigbee-transmissieprotocol IEEE802.15.4
WiFi-transmissieprotocol 802.11bgn
Zigbee frequentiebereik 2400 - 2483 GHz
Wi-Fi-frequentiebereik 2412 - 2484 GHz
Zigbee-transmissieafstand Tot maximaal 90 m
WiFi-transmissieafstand Tot maximaal 50 m
Maximaal zendvermogen 18 dB
Antenneversterking 2,5 dB
Bedrijfstemperatuur -10 °C - 50 °C
Operationele vochtigheid < 95 % RH
OS-ondersteuning Android, iOS

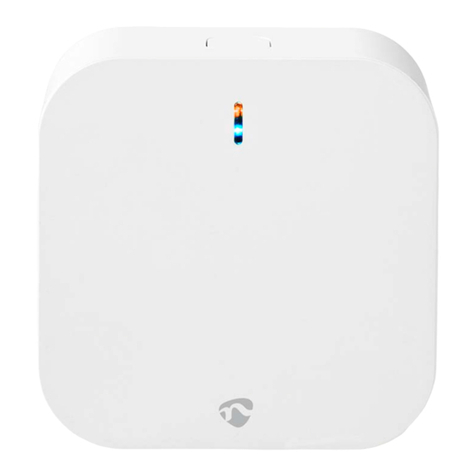

Belangrijkste onderdelen (afbeelding A)
 Plug  Led-statusindicator  Functietoets
Veiligheidsvoorschriften
-
WAARSCHUWING
• Zorg ervoor dat u de instructies in dit document volledig gelezen en
begrepen heeft voordat u het product installeert of gebruikt. Bewaar dit
document voor toekomstig gebruik.
• Gebruik het product alleen zoals in dit document beschreven.
• Gebruik het product niet als een onderdeel beschadigd of defect is. Vervang
een beschadigd of defect product onmiddellijk.
• Laat het product niet vallen en voorkom stoten.
• Dit product mag voor onderhoud alleen worden geopend door een erkend
technicus om het risico op elektrische schokken te verkleinen.
• Koppel het product los van de voedingsbron en van andere apparatuur als er
zich problemen voordoen.
• Haal de stekker van het product uit de voedingsbron voor onderhoud en bij
het vervangen van onderdelen.
• Stel het product niet bloot aan water of vocht.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met
het product spelen.

15
• Het product mag alleen worden gevoed met de spanning die overeenkomt
met de markering op het product.
• Sommige draadloze apparaten kunnen storing veroorzaken op
implanteerbare medische apparaten en andere medische apparatuur, zoals
pacemakers, cochleaire implantaten en hoortoestellen. Voor meer informatie,
raadpleeg de fabrikant van uw medische apparatuur.
• Gebruik het product niet waar het gebruik van draadloze apparaten
verboden is. Dit kan een storing van andere elektronische apparaten en dus
veiligheidsrisico's veroorzaken.
Het installeren van de app
1. Download de Nedis SmartLife-app voor Android of iOS op uw telefoon via
Google Play of de Apple App Store.
2. Open de Nedis SmartLife-app op uw telefoon.
3. Maak een account aan met uw mobiele telefoonnummer of e-mailadres en
tik op Continue (Verder).
4. Voer de ontvangen verificatiecode in.
5. Maak een wachtwoord aan en tik op Done (Voltooid).
6. Tik op Add Home (Huis toevoegen) om een SmartLife-huis aan te maken.
7. Stel je locatie in, kies de ruimtes waar je mee wilt verbinden en tik op
Voltooid.
Verbinding maken met de app
1. Tik op + in de rechterbovenhoek van de Nedis SmartLife app.
2. Selecteer uit de lijst het apparaat-type dat u wilt toevoegen.
3. Sluit het product aan op een stopcontact.
Het status LED-lampje A2gaat groen knipperen om aan te geven dat de
koppelingsmodus actief is.
4Als dit niet gebeurt, houd de functietoets A35 seconden lang ingedrukt
om de koppelingsmodus handmatig in te schakelen.
4. Tik op Next step (Volgende stap) in de app.
5. Voer de Wi-Fi-netwerkgegevens in en tik op Bevestigen.
6. Typ een naam in voor het product en tik op Done.
Het product is nu gereed voor gebruik.
4Raadpleeg de handleiding van de sensor voor meer informatie over het
verbinden en gebruiken van de verschillende sensoren met het product.
 Functietoets

16
Conformiteitsverklaring
Wij, Nedis B.V., verklaren als fabrikant dat het product WIFIZB10CWT van ons
merk Nedis®, geproduceerd in China, is getest conform alle relevante CE-normen
en -voorschriften en dat alle tests met succes zijn doorstaan. Dit omvat, maar is
niet beperkt tot de richtlijn RED 2014/53/EU.
De volledige conformiteitsverklaring (en het blad met veiligheidsgegevens
indien van toepassing) kan worden gevonden en gedownload via
nedis.nl/wifizb10cwt#support
Voor andere informatie met betrekking tot de naleving neemt u contact op met
de klantenservice:
Web: www.nedis.nl
E-mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Nederland
jGuida rapida all’avvio
Gateway Zigbee WIFIZB10CWT
Per maggiori informazioni vedere il manuale esteso online:
ned.is/wizb10cwt
Uso previsto
Questo prodotto è inteso per collegare più sensori all’app SmartLife di Nedis
tramite una connessione wireless Zigbee.
Il prodotto è inteso solo per utilizzo in interni.
Il prodotto non è inteso per utilizzi professionali.
Eventuali modifiche al prodotto possono comportare conseguenze per la
sicurezza, la garanzia e il corretto funzionamento.
Speciche
Prodotto Gateway Zigbee
Numero articolo WIFIZB10CWT

17
Dimensioni (p x l x a) 57 x 57 x 60 mm
Potenza assorbita 90 - 250 VAC
Protocollo di trasmissione
Zigbee
IEEE802.15.4
Protocollo di trasmissione Wi-Fi 802.11bgn
Intervallo di frequenza Zigbee 2400 - 2483 GHz
Intervallo di frequenza Wi-Fi 2412 - 2484 GHz
Distanza di trasmissione Zigbee Fino a 90 m
Distanza di trasmissione Wi-Fi Fino a 50 m
Potenza massima di
trasmissione
18 dB
Guadagno antenna 2,5 dB
Temperatura di funzionamento -10 °C - 50 °C
Umidità d’esercizio < 95 % UR
Supporto sistema operativo Android, iOS
Parti principali (immagine A)
 Tassello  Spia LED di stato  Pulsante Funzione
Istruzioni di sicurezza
-
ATTENZIONE
• Assicurarsi di aver letto e compreso pienamente le istruzioni in questo
documento prima di installare o utilizzare il prodotto. Conservare il
documento per farvi riferimento in futuro.
• Utilizzare il prodotto solo come descritto nel presente documento.
• Non utilizzare il prodotto se una parte è danneggiata o difettosa. Sostituire
immediatamente un prodotto danneggiato o difettoso.
• Non far cadere il prodotto ed evitare impatti.
• Il prodotto può essere riparato e sottoposto a manutenzione esclusivamente
da un tecnico qualificato per ridurre il rischio di scosse elettriche.
• Scollegare il prodotto dalla sorgente elettrica e da altre apparecchiature se si
verificano problemi.
• Scollegare il prodotto dalla sorgente di alimentazione prima di effettuare la
manutenzione e durante la sostituzione delle parti.

18
• Non esporre il prodotto all’acqua o all’umidità.
• I bambini devono essere sottoposti a supervisione per assicurarsi che non
giochino con il prodotto.
• Alimentare il prodotto esclusivamente con la tensione corrispondente ai
contrassegni sul prodotto.
• Alcuni prodotti wireless possono interferire con dispositivi medici
impiantabili e altre apparecchiature mediche come pacemaker, impianti
cocleari e apparecchi acustici. Consultare il produttore della propria
apparecchiatura medica per maggiori informazioni.
• Non utilizzare il prodotto in aree in cui l’utilizzo di dispositivi wireless è
vietato a causa delle potenziali interferenze con altri dispositivi elettronici
che potrebbero mettere in pericolo la sicurezza.
Installazione dell’app
1. Scaricare l’app Nedis SmartLife per Android o iOS sul telefono tramite Google
Play o l’Apple App Store.
2. Aprire l’app Nedis SmartLife sul telefono.
3. Creare un account con il proprio numero di telefono cellulare o indirizzo
e-mail e toccare Continua.
4. Immettere il codice di verifica ricevuto.
5. Creare una password e toccare Fatto.
6. Toccare Aggiungi Casa per creare una casa SmartLife.
7. Impostare la propria posizione, scegliere gli ambienti a cui collegarsi e
toccare Fatto.
Collegamento all’app
1. Toccare + nell’angolo in alto a destra nell’app Nedis SmartLife.
2. Selezionare il tipo di dispositivo che si desidera aggiungere dall’elenco.
3. Inserire il prodotto in una presa elettrica.
La spia LED di stato A2lampeggia in verde a indicare che la modalità di
accoppiamento è attiva.
4In caso contrario, tenere premuto il pulsante funzione A3per 5 secondi per
accedere manualmente alla modalità di accoppiamento.
4. Toccare Next step (Fase successiva) nell’app.
5. Immettere i dati della rete Wi-Fi e toccare Conferma.
6. Digitare un nome per il prodotto e toccare Done.
Il prodotto ora è pronto all’uso.

19
4Per ulteriori informazioni sulla modalità di connessione e come utilizzare
diversi sensori con il prodotto, consultare il manuale del sensore.
Dichiarazione di conformità
Noi sottoscritti, Nedis B.V., dichiariamo, in quanto fabbricanti, che il prodotto
WIFIZB10CWT con il nostro marchio Nedis®, prodotto in Cina, è stato collaudato
ai sensi di tutte le norme e i regolamenti CE pertinenti e che tutti i collaudi
sono stati superati con successo. Questo include, senza esclusione alcuna, la
normativa RED 2014/53/UE.
La Dichiarazione di conformità completa (e le schede di sicurezza, se applicabili)
sono disponibili e possono essere scaricate da:
nedis.it/wifizb10cwt#support
Per ulteriori informazioni relative alla conformità, contattare il servizio clienti:
Sito web: www.nedis.com
E-mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Paesi Bassi
hGuía de inicio rápido
Puerta de enlace Zigbee WIFIZB10CWT
Para más información, consulte el manual ampliado en
línea: ned.is/wizb10cwt
Uso previsto por el fabricante
Este producto está diseñado para conectar múltiples sensores a la aplicación
Nedis SmartLife a través de una conexión inalámbrica Zigbee.
El producto está diseñado únicamente para uso en interiores.
El producto no está diseñado para un uso profesional.
Cualquier modificación del producto puede tener consecuencias para la
seguridad, la garantía y el funcionamiento adecuado.

20
Especicaciones
Producto Puerta de enlace Zigbee
Número de artículo WIFIZB10CWT
Dimensiones (L x An x Al) 57 x 57 x 60 mm
Potencia de entrada 90 - 250 VAC
Protocolo de transmisión
Zigbee
IEEE802.15.4
Protocolo de transmisión Wi-Fi 802.11bgn
Rango de frecuencia Zigbee 2400 - 2483 GHz
Rango de frecuencia Wi-Fi 2412 - 2484 GHz
Distancia de transmisión
Zigbee
Hasta 90 m
Distancia de transmisión Wi-Fi Hasta 50 m
Potencia de transmisión
máxima
18 dB
Ganancia de la antena 2,5 dB
Temperatura de
funcionamiento
-10 °C - 50 °C
Humedad de funcionamiento < 95 % HR
Asistencia del sistema
operativo
Android, iOS
Partes principales (imagen A)
 Taco
 Indicador LED de estado
 Botón de función
Instrucciones de seguridad
-
ADVERTENCIA
• Asegúrese de que ha leído y entendido completamente las instrucciones en
este documento antes de instalar o utilizar el producto. Guarde este
documento para futuras consultas.
• Utilice el producto únicamente tal como se describe en este documento.
