NEFF DA89B User manual

de Gebrauchs- und
Montageanleitung
en Operating and
installation instructions
fr Notice de montage
et d’utilisation
nl Gebruiks- en
montageaanwijzing
it Istruzioni per l’uso
e l’installatore
es Instrucciones de uso
y montaje
el Οδηγίες χρήσης και
τοποθέτησης
de
en
fr
nl
it
es
el

2

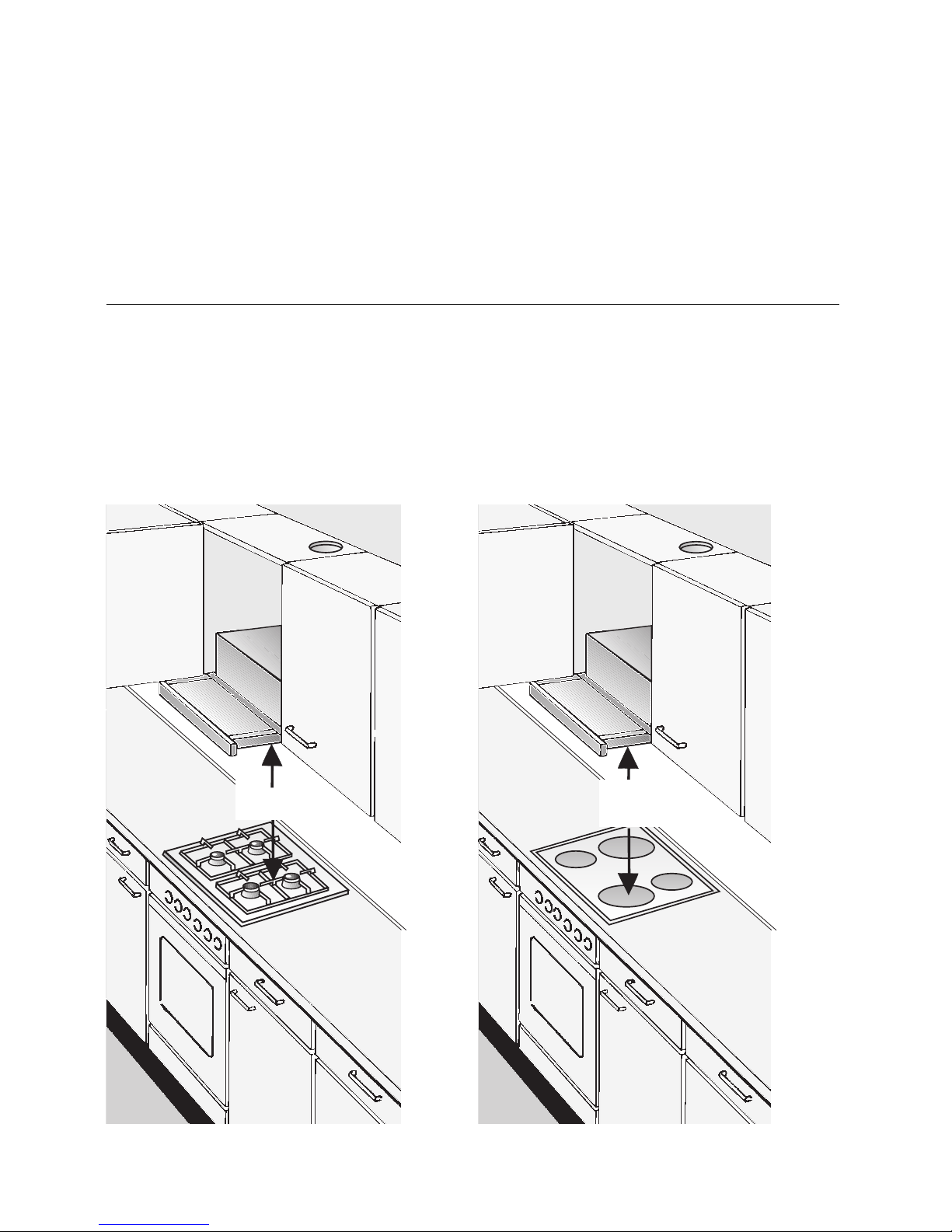

Abb. 1
GAS ELEKTRO
GAZ ELECTR.
KAASU ELETT.
GASS EL.
de Seite 03–18
en page 19 – 34
fr page 35 – 50
nl pagina 51 – 66
it pagina 67 – 082
es página 83 – 098
el Σελίδα 99 – 114

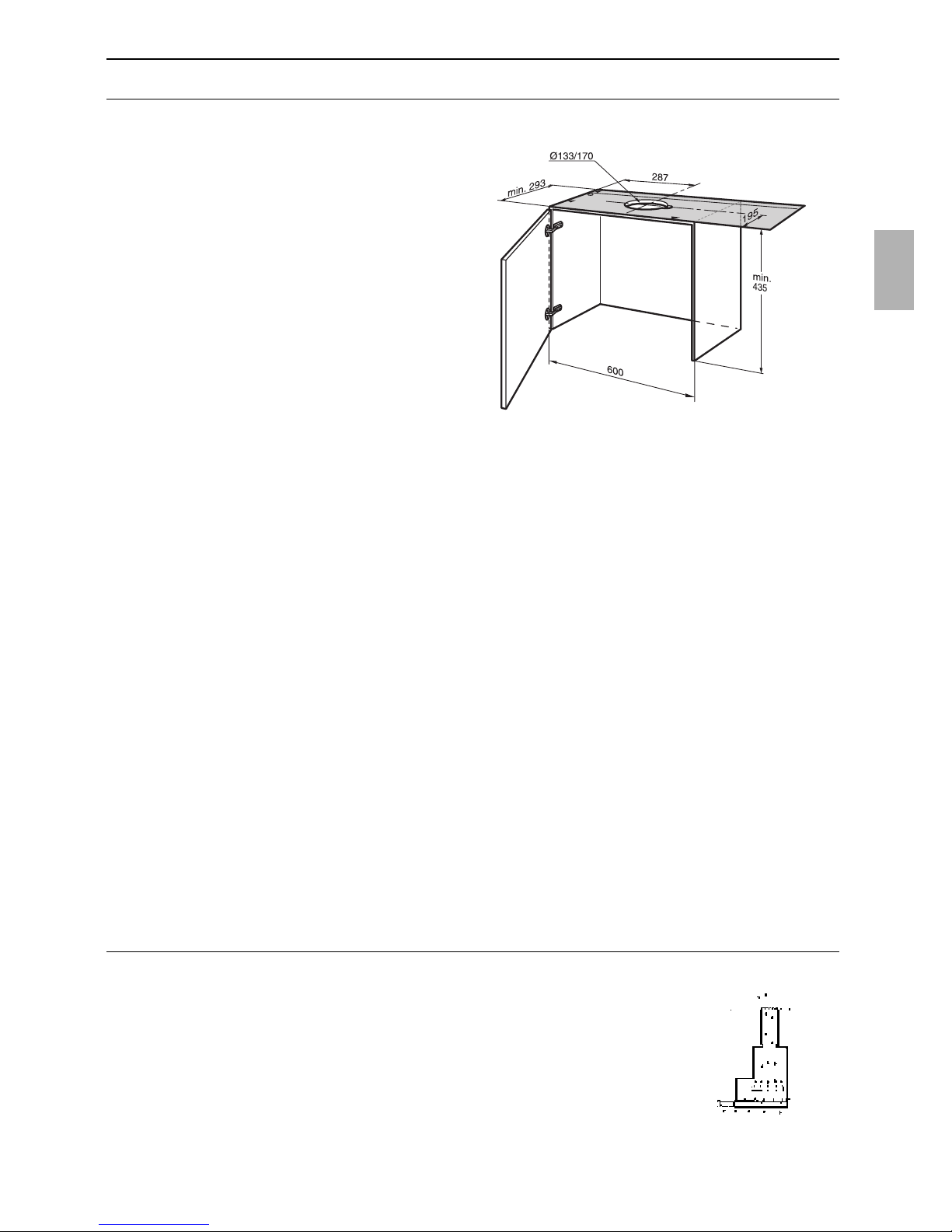

min. 650 min. 430

3
Gerätebeschreibung Betriebsarten
Betriebsarten

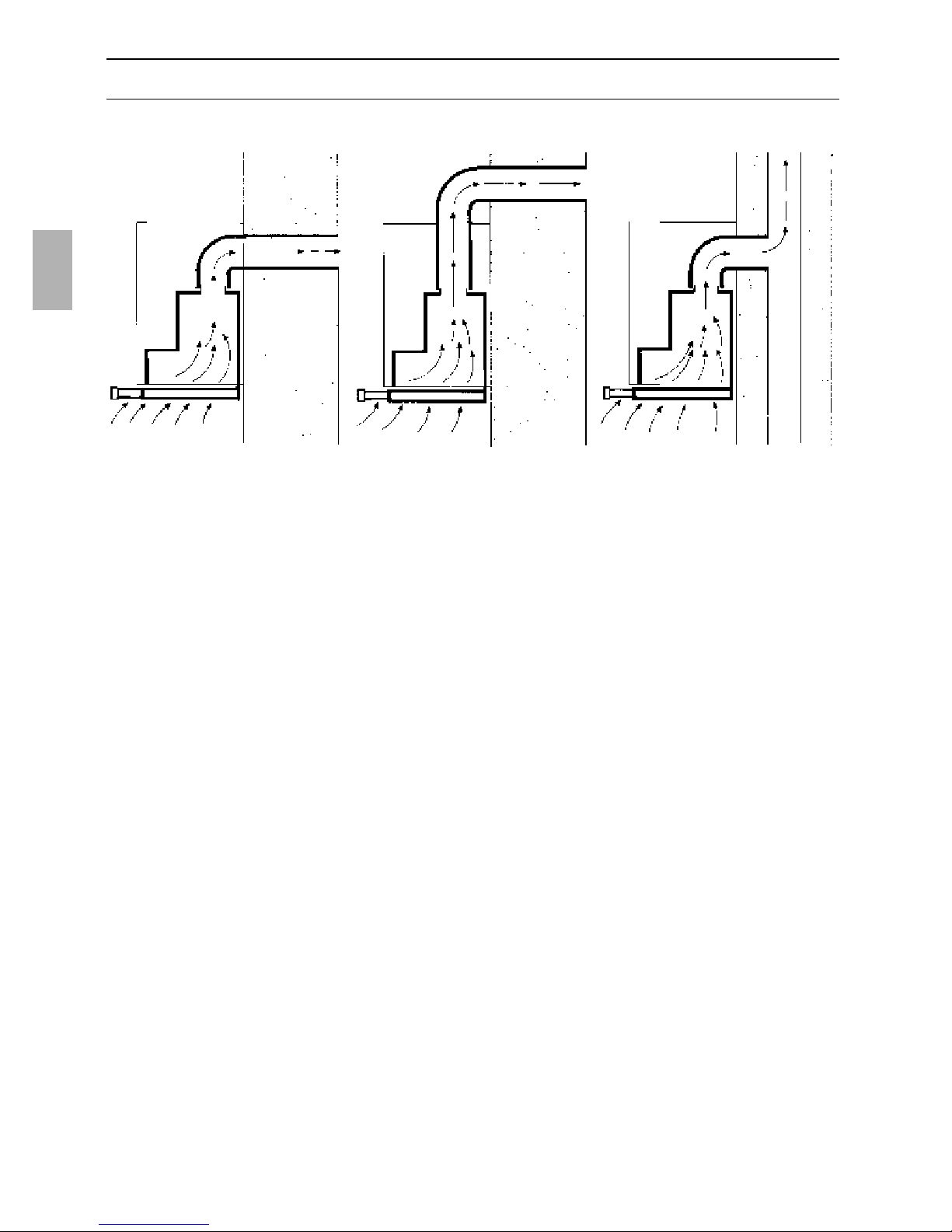

Abluftbetrieb:
❑Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und
leitet ihn durch den Fettfilter ins Freie.
❑Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑Die Küche bleibt weitgehend frei von
Fett und Geruch.
DBei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen
(wie z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur Ver-
brennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z. B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o. ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gas-
herd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbe-
trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Umluftbetrieb:
❑Hierzu muss ein Aktivkohlefilter
eingebaut werden (siehe Filter und
Wartung).
Das komplette Montage-Set sowie
die Ersatzfilter können Sie beim
Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser Gebrauchs-
anleitung.
❑Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und leitet ihn durch
den Fett- und Aktivkohlefilter gereinigt in
die Küche zurück.
❑Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑Der Aktivkohlefilter bindet die
Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut,
können keine Geruchsstoffe des
Küchendunstes gebunden werden.

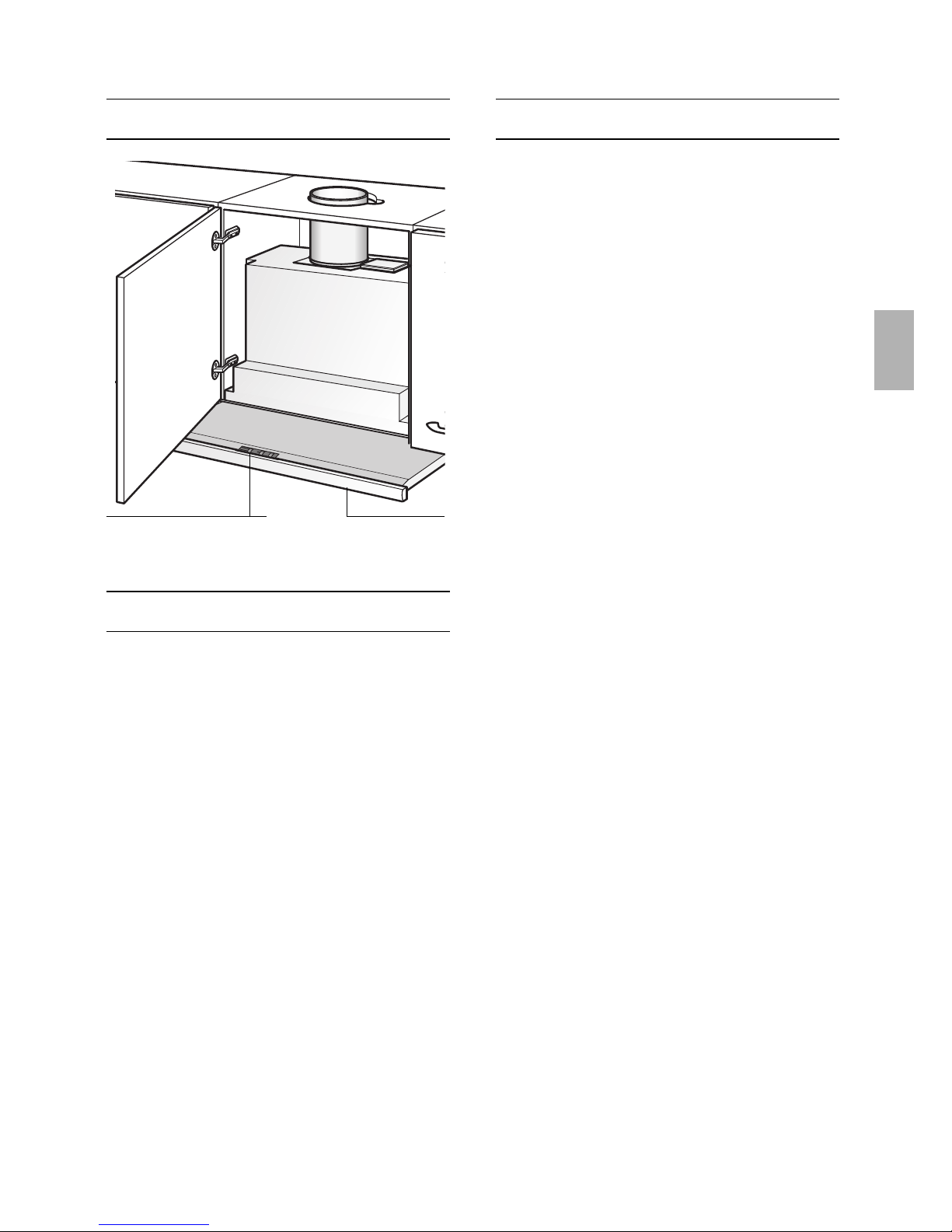

Gebrauchsanleitung
Schalter Licht/Lüfter Filterauszug

4
Vor dem ersten Benutzen
Wichtige Hinweise:
❑Diese Gebrauchsanleitung gilt für
mehrere Geräte-Ausführungen.
Es ist möglich, dass einzelne
Ausstattungsmerkmale beschrieben
sind, die nicht auf Ihr Gerät zutreffen.
❑Diese Dunstabzugshaube entspricht den
einschlägigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften
durchgeführt werden.
Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den
Benutzer entstehen.
Unter der Dunstabzugshaube nicht
flambieren.
Brandgefahr am Fettfilter durch
!aufsteigende Flammen.
Über einer Feuerstätte für feste
Brennstoffe (Kohle, Holz und dgl.) ist der
Betrieb der Dunstabzugshaube nur bedingt
gestattet (siehe Montageanleitung).
Gas-Kochmulden / Gas-Herde
Gas-Kochstellen immer sachgemäß
benutzen.
Wichtig:
Die Flammen der Gas-Kochstellen müssen
immer mit Kochgeschirr abgedeckt sein.
Durch die starke Hitzeentwicklung
der offenen Gasflammen könnte die
!Dunstabzugshaube beschädigt werden.
❑Bevor Sie das neue Gerät benutzen,
lesen Sie bitte sorgfältig die
Gebrauchsanleitung.
Sie enthält wichtige Informationen für Ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
❑Bewahren Sie die Gebrauchs- und
Montageanleitung ggf. für einen
Nachbesitzer gut auf.
Ist das Gerät beschädigt, dürfen Sie es
nicht in Betrieb nehmen.
Anschluss und Inbetriebnahme dürfen
nur von einem Fachmann durchgeführt
werden.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdung zu vermeiden.
Verpackungsmaterial ordnungsgemäß
entsorgen (siehe Montageanleitung).
Dunstabzugshaube nur mit
eingesetzten Lampen betreiben.
Defekte Lampen sollten sofort ersetzt
werden, um Überlastung der restlichen
Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter
betreiben.
Überhitzte Fette oder Öle können sich
leicht entzünden.
Darum Speisen mit Fetten oder Ölen,
z. B. Pommes frites, nur unter Aufsicht
zubereiten.

5
Bedienen der Dunstabzugshaube
Der Küchendunst wird am wirkungs-
vollsten beseitigt durch:
❑Einschalten der Dunstabzugshaube
bei Kochbeginn.
❑Ausschalten der Dunstabzugshaube
erst einige Minuten nach Kochende.
Einschalten:
Drücken Sie die Taste Loder +.
❑Der Lüfter startet in der Stufe }.
Lüfter – Aus –
Lüfterstufen
– niedriger –
Lüfter – Ein –
Lüfterstufen
– höher –
IntervalllüftungBeleuchtung
Ein / Aus
Anzeige:
❑Lüfterstufen / Intensivstufe ç
❑Sättigung Fettfilter #
❑Sättigung Aktivkohlefilter ã
Lüfter
Ein / Aus
1. Durch Drücken der Taste +können Sie
die Lüfterstufen hochschalten bzw. die
Intensivstufe çeinschalten.
❑In der Intensivstufe wird die höchste
Leistung erreicht, die nur kurzzeitig
eingesetzt werden soll.
Wird die Intensivstufe nicht von Hand
ausgeschaltet, wird der Lüfter nach
10 Minuten selbsttätig auf Stufe }
zurückgeschaltet.
2. Durch Drücken der Taste –können Sie
Intensivstufe çausschalten, auf die
Lüfterstufen ~–}–|zurückschalten
und die Dunstabzugshaube ganz
ausschalten.
Schalten der Lüfterstufen/Intensivstufe:
Intervalllüftung
❑Zur Belüftung der Küche im stündlichen
Intervall auf kleinster Lüfterstufe, rund
um die Uhr.
Einschalten:
Drücken Sie die Taste und schieben
Sie den Filterauszug ein.
❑Der Lüfter läuft 5 Minuten in Stufe |.
Danach schaltet er für 55 Minuten aus.
Dieser Vorgang wiederholt sich jede
Stunde.
Ausschalten:
Drücken Sie die Taste .

6
Bedienen der Dunstabzugshaube
Ausschalten:
Das Gerät lässt sich auf 2 verschiedene
Arten ausschalten.
Ausschalten direkt:
Drücken Sie die Taste L.
Wichtig: Alle Lüfterfunktionen sind
ausgeschaltet.
Ausschalten mit Lüfternachlauf:
Filterauszug bis zum Anschlag einschieben.
Die Lüfter laufen in der zuletzt eingeschalte-
ten Stufe noch ca. 10 Minuten und schalten
dann aus.
❑Ist beim Einschieben des Filterauszuges
die Intensivstufe eingeschaltet, schaltet
sie sich während des Nachlaufes selbst-
tätig zurück.
❑Ist die Intervallüftung eingeschaltet,
arbeitet sie nach dem Nachlauf normal
weiter.
Beleuchtung
❑Die Beleuchtung kann zu jeder Zeit
verwendet werden, auch wenn das
Gerät ausgeschaltet ist.
Ein-/Ausschalten: Taste adrücken.
Einstellen der Helligkeit:
❑Halten Sie die Taste agedrückt, bis die
gewünschte Helligkeit erreicht ist.
❑Nach ca. 3 Sekunden schaltet sich zur
Bestätigung die Beleuchtung ein.
Ausschalten:
Wiederholen Sie den Vorgang bei
eingeschalteter Beleuchtung.
❑Nach ca. 3 Sekunden schaltet sich zur
Bestätigung die Beleuchtung aus.
Sonderfunktionen
Automatisches Einschalten der
Beleuchtung, z. B. über eine
Zeitschaltuhr:
❑Lüfter und Beleuchtung müssen
ausgeschaltet sein.
Einschalten:
Drücken Sie gleichzeitig die Tasten –
und .

7
Filter und Wartung
Fettfilter:
Zur Aufnahme der fettigen Bestandteile
des Küchendunstes sind Metall-
Fettfilter eingesetzt.
Die Filtermatten bestehen aus unbrenn-
barem Metall.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitiges Reinigen der Metall-
Fettfilter wird der Brandgefahr vorgebeugt,
die durch Hitzestau beim Frittieren oder
Braten entstehen kann.
Sättigungsanzeige:
Bei Sättigung der Fettfilter ertönt nach dem
Ausschalten des Lüfters für 6 Sekunden ein
Signal und die Anzeige #leuchtet.
Spätestens dann sollten die Fettfilter
gereinigt werden.
Reinigen der Metall-Fettfilter:
❑Das Reinigen kann in der Geschirrspül-
maschine erfolgen. Dabei ist eine leichte
Verfärbung möglich.
Wichtig:
Stark gesättigte Metall-Fettfilter nicht
zusammen mit Geschirr reinigen.
❑Beim Reinigen von Hand, die Fettfilter in
heißer Spüllauge einweichen.
Danach abbürsten, gut ausspülen und
abtropfen lassen.
Der Halterahmen für die Fettfilter muss
von Hand gereinigt werden.

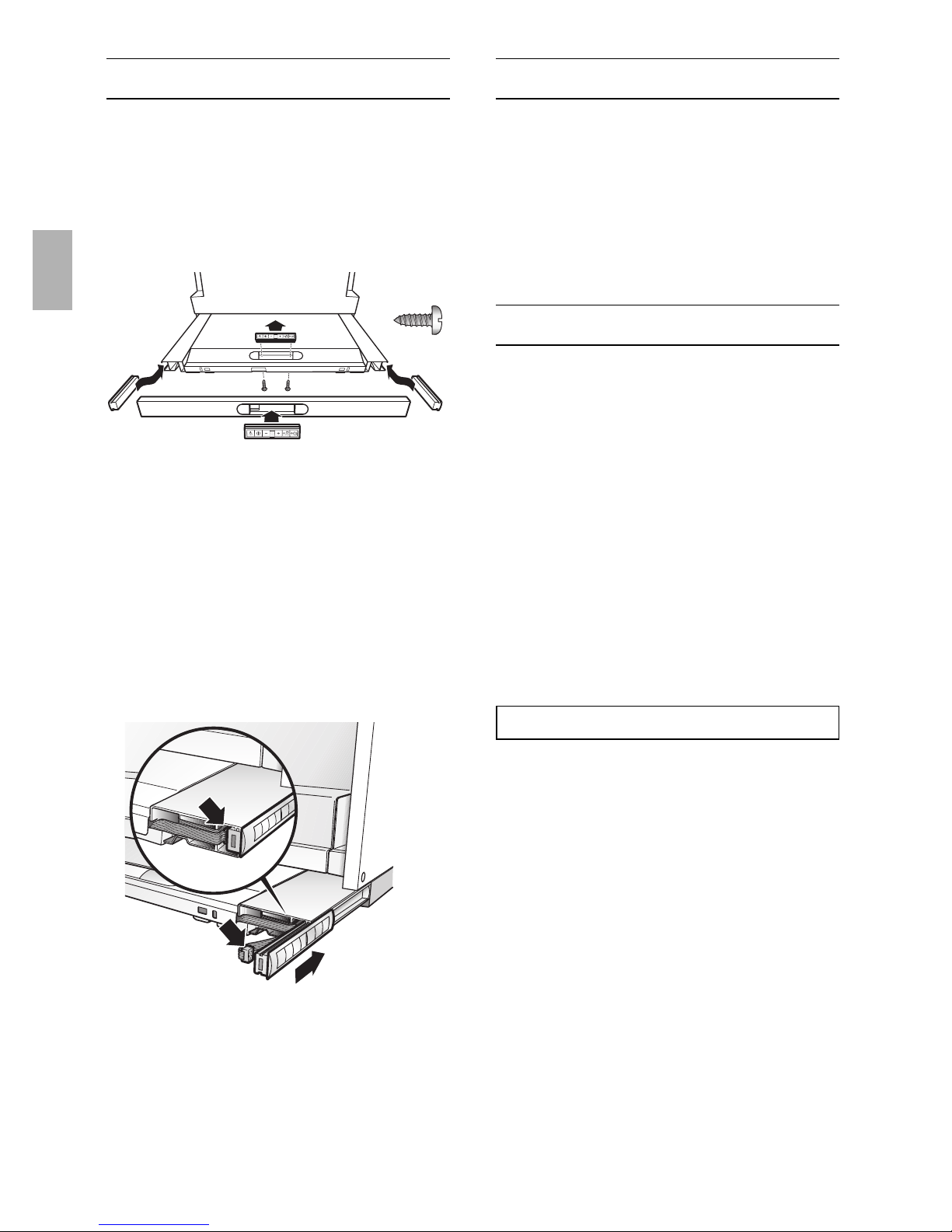

Aus- und Einbauen der Metall-Fettfilter:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.
1. Ziehen Sie den Filterauszug bis zum
Anschlag aus.
2. Drücken Sie die Rasten am hinteren
Fettfilter ein und nehmen Sie den
Fettfilter ab.
4. Reinigen Sie die Fettfilter.
5. Setzen Sie die gereinigten Fettfilter
wieder ein.
6. Löschen Sie die Anzeige #.
❑Drücken Sie die Taste Lmindestens
3 Sekunden.
Dann erlischt die Anzeige #.
3. Drücken Sie die Rasten am vorderen
Fettfilter ein und nehmen Sie den
Fettfilter ab.

8
Ausbauen:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.
1. Bauen Sie die Fettfilter aus.
2. Drücken Sie die Lasche auf beiden
Seiten ein und nehmen Sie den
Aktivkohlefilter nach unten ab.
3. Wechsel des Aktivkohlefilters:
❑Der Aktivkohlefilter ist im Fachhandel
erhältlich (siehe Sonderzubehör).
❑Nur Originalfilter verwenden.
Dadurch wird die optimale Funktion
gewährleistet.
4. Bauen Sie die Fettfilter ein.
Entsorgung des alten Aktivkohlefilters:
❑Aktivkohlefilter enthalten keine
Schadstoffe. Sie können z. B. als
Restmüll entsorgt werden.
Filter und Wartung
3. Rasten Sie die Lasche auf beiden Seiten
ein.
4. Bauen Sie die Fettfilter ein
(siehe Aus- und Einbauen der Metall-
Fettfilter).
5. Löschen Sie die Anzeige ã.
❑Drücken Sie die Taste Lmindestens
3 Sekunden.
Dann erlischt die Anzeige ã.
Sättigungsanzeige:
Bei Sättigung des Aktivkohlefilters
ertönt nach dem Ausschalten des Lüfters
für 6 Sekunden ein Signal und die Anzeige
ãleuchtet. Spätestens dann sollte der
Aktivkohlefilter gewechselt werden.
Aktivkohlefilter:
Zum Binden der Geruchsstoffe beim
Umluftbetrieb.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitigen Wechsel des
Aktivkohlefilters wird der Brandgefahr
vorgebeugt, die durch Hitzestau beim
Frittieren oder Braten entstehen kann.

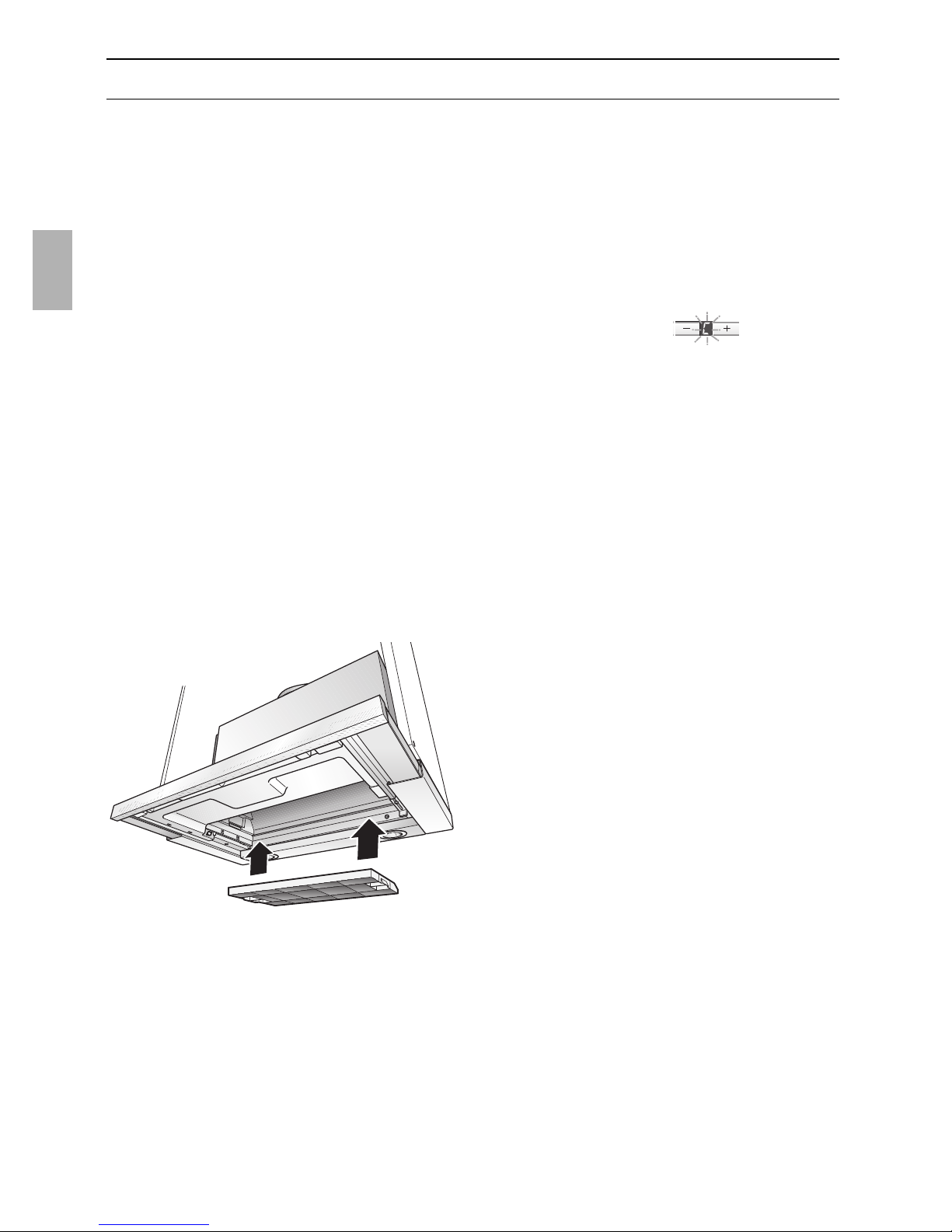

Einbauen:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.
1. Bauen Sie die Fettfilter aus (siehe Aus-
und Einbauen der Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.

9
Reinigen und Pflegen
Dunstabzugshaube durch Ziehen des
Netzsteckers bzw. Ausschalten der
Sicherung stromlos machen.
❑Beim Reinigen der Fettfilter die
zugänglichen Gehäuseteile von
abgelagertem Fett reinigen.
Dadurch wird der Brandgefahr
vorgebeugt und die optimale Funktion
bleibt erhalten.
❑Zum Reinigen der Dunstabzugshaube
heiße Spüllauge oder mildes Fenster-
putzmittel verwenden.
❑Kratzen Sie angetrocknete Ver-
schmutzung nicht ab, sondern weichen
Sie diese mit einem feuchten Tuch auf.
❑Keine scheuernden Mittel oder
kratzende Schwämme verwenden.
❑Hinweis: Alkohol (Spiritus) nicht auf
Kunststoffflächen anwenden, es
könnten matte Stellen entstehen.
Vorsicht! Küche ausreichend
belüften, keine offene Flamme.
Die Bedientasten nur mit milder
Spüllauge und einem weichen, feuchten
Tuch reinigen.
Keinen Edelstahlreiniger für die
Bedientasten verwenden.
Edelstahloberflächen:
❑Verwenden Sie einen milden nicht
scheuernden Edelstahlreiniger.
❑Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit
kratzenden Schwämmen und nicht mit
sand-, soda-, säure- oder chloridhaltigen
Putzmitteln reinigen!
Aluminium-, Lack- und Kunststoff-
oberflächen:
❑Verwenden Sie ein weiches, fusselfreies
Fenster- oder Microfasertuch.
❑Keine trockenen Tücher verwenden.
❑Verwenden Sie ein mildes Fenster-
reinigungsmittel.
❑Keine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
❑Keine Scheuermittel verwenden.
Auswechseln der Lampen
1. Schalten Sie die Dunstabzugshaube aus
und machen Sie durch Ziehen des Netz-
steckers oder Ausschalten der Sicherung
die Dunstabzugshaube stromlos.
Die Halogenbirnen werden bei Betrieb
sehr heiß. Auch einige Zeit nach dem Aus-
schalten besteht noch Verbrennungs-
gefahr.
2. Nehmen Sie den Lampenring mit einem
Schraubenzieher oder ähnlichem ab.
3. Tauschen Sie die Halogenbirne aus
(handelsübliche Halogenbirne, 12 Volt,
max. 20 Watt, Sockel G4).
Achtung: Steckfassung.
Zum Anfassen der Birne ein sauberes
Tuch verwenden.
4. Rasten Sie den Lampenring wieder ein.
5. Stellen Sie durch Einstecken des
Netzsteckers oder durch Einschalten der
Sicherung die Stromversorgung wieder
her.
Hinweis: Sollte die Beleuchtung nicht
funktionieren, kontrollieren Sie, ob die
Lampen richtig eingesteckt sind.

10
Störungen
Wenn in der Anzeige ein #oder ã
erscheint:
❑Siehe Abschnitt „Filter und Wartung”.
Wenn sich die Dunstabzugshaube nicht
bedienen lässt:
❑Für ca. 1 Minute die Dunstabzugshaube
durch Ziehen des Netzsteckers bzw.
Ausschalten der Sicherung stromlos
machen.
Danach neu einschalten.
Bei eventuellen Rückfragen oder
Störungen, Kundendienst anrufen.
(Siehe Kundendienststellenverzeichnis).
Bei Anruf bitte angeben:
Einstellung der Sättigungsanzeige
Sollte die Umstellung der Betriebsart
(Abluft/Umluftbetrieb) notwendig sein, muss
auch die Sättigungsanzeige für die Filter
entsprechend umgestellt werden (siehe
Montageanleitung).
E-Nr. FD
Tragen Sie die Nummern in obige Felder ein.
Die Nummern sind auf dem Typenschild,
nach Abnahme der Fettfilter, im Innenraum
der Dunstabzugshaube zu finden.
Sie können das Bedienteil von der Mitte
des Filterauszuges an die linke oder
rechte Seite versetzen.
Ausserdem kann das Bedienteil vorne in
eine im Sonderzubehör erhältliche, oder
beiliegende Griffleiste montiert werden
(siehe Sonderzubehör auf der letzten Seite).
Versetzen des Bedienteiles
1. Lösen Sie die 2 Schrauben von unten.
2. Nehmen Sie das Bedienteil ab und lösen
Sie den Stecker des Bandkabels.
3. Nehmen Sie die seitliche Abdeckung am
Filterauszug ab.
4. Stecken Sie den Stecker des seitlichen
Bandkabels an das Bedienteil.
5. Schieben Sie das Bedienteil seitlich am
Filterauszug ein.
Die Überlänge des Bandkabels mit
einschieben.
6. Setzen Sie die Abdeckung in die Mitte
des Filterauszuges ein und schrauben
Sie die Abdeckung von unten mit
2 Schrauben an.

11
Montageanleitung:
Wichtige Hinweise
Über Gas-Kochstellen ist die Montage
der Dunstabzugshaube bei einem
Mindestabstand von 650 mm – Abb. 1 –
nur zulässig, wenn folgende Nennwärme-
belastungen (Hs) nicht überschritten
werden:
❑Gas-Herde
Belastung einer Kochstelle max. 03,0 kW
Belastung aller Kochstellen max. 08,3 kW
Belastung des Backofens max. 03,9 kW
❑Gas-Kochmulden
Belastung einer Kochstelle max. 03,9 kW
Belastung aller Kochstellen max. 11,3 kW
❑Gas-Glaskeramikkochfeld
Die Angaben über Nennwärme-
belastung gelten nicht für geschlossene
Gas-Glaskeramikkochfelder.
Unbedingt die Angaben des Kochfeld-
Herstellers beachten.
❑Herde für feste Brennstoffe
Es gelten sinngemäß die maximalen
Nennwärmebelastungen und der
Mindestabstand wie bei Gas-Herden.
Über einer Feuerstätte für feste
Brennstoffe, von der eine Brandgefahr
(z. B. Funkenflug) ausgehen kann, ist die
Montage der Dunstabzugshaube nur dann
zulässig, wenn die Feuerstätte eine
geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen
Vorschriften eingehalten werden.
Diese Einschränkung gilt nicht für Gas-
Herde und Gas-Mulden.
Je kleiner der Abstand zwischen
Dunstabzugshaube und Kochstellen desto
größer ist die Möglichkeit, dass sich durch
aufsteigenden Wasserdampf unten an der
Dunstabzugshaube Tropfen bilden können.
Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung können
wertvolle Rohstoffe wiedergewonnen
werden.
Bevor Sie das Altgerät entsorgen, machen
Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu
Ihnen durch die Verpackung geschützt. Alle
eingesetzten Materialien sind umweltver-
träglich und wieder verwertbar. Bitte helfen
Sie mit und entsorgen Sie die Verpackung
umweltgerecht.
Über aktuelle Entsorgungswege informieren
Sie sich bitte bei Ihrem Fachhändler oder
bei Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft-
und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der
Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektro-
kochstellen und Unterkante der Dunstab-
zugshaube: 430 mm, Abb. 1.
Zusätzliche Hinweise bei Gas-Koch-
geräten:
Bei der Montage von Gaskochstellen
sind die national einschlägigen gesetzlichen
Bestimmungen (z. B. in Deutschland:
Technische Regeln Gasinstallation TRGI) zu
beachten.
Es müssen die jeweils gültigen Einbau-
vorschriften und die Einbauhinweise der
Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darf nur an
einer Seite neben einem Hochschrank oder
einer hohen Wand eingebaut werden.
Abstand mind. 300 mm.

12
Vor der Montage
Abluftbetrieb
Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die Außen-
wand ins Freie geleitet.
DDie Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin noch
in einen Schacht, welcher der Entlüftung
von Aufstellungsräumen von Feuerstätten
dient, abgegeben werden.
Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen
Vorschriften (z. B. Landesbauordnungen)
zu beachten.
Bei Abführung der Luft in nicht in Betrieb
befindliche Rauch- oder Abgaskamine ist
die Zustimmung des zuständigen
Schornsteinfegermeisters einzuholen.
DBei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur
Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z. B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o. ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gas-
herd wird diese Regel nicht
angewendet.
Wenn die Dunstabzugshaube im Umluftbe-
trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Bei Abluftbetrieb sollte in der Dunstab-
zugshaube eine Rückstauklappe eingebaut
werden, wenn sie nicht im Abluftrohr oder
Mauerkasten vorhanden ist.
Ist der Dunstabzugshaube keine
Rückstauklappe beigelegt, kann sie über
den Fachhandel bezogen werden.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
verwendet werden.

13
Vor der Montage
Optimale Leistung der Dunstabzugs-
haube:
❑Kurzes, glattes Abluftrohr.
❑Möglichst wenig Rohrbögen.
❑Möglichst große Rohrdurchmesser (am
besten l150 mm) und große Rohr-
bögen.
Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.
❑Rundrohre
Kurzes Abluftrohr:
Innendurchmesser mind. 120 mm,
längeres Abluftrohr:
Innendurchmesser mind. 150 mm.
❑Flachkanäle müssen einen gleichwer-
tigen Innenquerschnitt wie Rundrohre
haben.
Sie sollten keine scharfen Umlenkun-
gen haben.
l120 mm ca. 113 cm2
l150 mm ca. 177 cm2
❑Bei abweichenden Rohrdurchmes-
sern: Dichtstreifen einsetzen.
❑Bei Abluftbetrieb für ausreichend Zuluft
sorgen.
Abluft direkt nach hinten:
Ist innerhalb des Oberschrankes nur bei
hohen Schränken, je nach Größe des
Abluftrohres möglich.
❑Dazu Öffnung in der Rückwand des
Oberschrankes, mit Auskerbung für
Elektro-Anschlusskabel herstellen.
Umluftbetrieb
❑Mit Aktivkohlefilter, wenn keine
Möglichkeit für Abluftbetrieb vorhanden
ist.
Abluft nach oben:
Das komplette
Montage-Set können Sie
beim Fachhandel
erwerben.
Die entsprechenden
Zubehör-Nummern finden
Sie auf der letzten Seite.
1. Dazu Öffnung in der Decke des Ober-
schrankes, mit Auskerbung für Elektro-
Anschlusskabel herstellen.
– Schablone O
Iliegt bei –.
2. Schrankboden – falls vorhanden – über
die gesamte Breite mind. 270 mm tief
ausschneiden.
Hinweis:
❑Für eine Schrankbreite von 900 mm ist
ein Montage-Set erforderlich.
Anschluss Abluftrohr l150 mm:
❑Abluftrohr direkt am Abluftstutzen
befestigen.
Anschluss Abluftrohr l120 mm:
❑Beiliegender Reduzierstutzen am
Luftaustritt befestigen.
Löcher am Luftaustritt müssen
abgedichtet sein.
❑Abluftrohr am Reduzierstutzen
befestigen.

14
Vorbereiten Oberschrank
Diese Dunstabzugshaube ist zum Ein-
bauen in einen Oberschrank mit folgenden
Abmessungen vorgesehen:
Breite: 600 mm
Tiefe: 293 bis 350 mm
Höhe: mind. 435 mm.
Bei Schranktiefen von mehr als 293 mm
kann die Dunstabzugshaube nach hinten
versetzt werden, um z. B. ein Gewürzbord
vor der Dunstabzugshaube zu ermöglichen.
Dazu die Schablone O II entsprechend
weiter hinten anlegen.
 Die Stabilität des Schrankes muss
während und nach der Montage
gewährleistet sein.
 Die Dunstabzugshaube darf nicht am
Ende der Küchenzeile eingebaut werden.
 Zur Vorbereitung die Schränke exakt
ausrichten, ggf. die Seitenschränke
flächenbündig unterlegen.
 Der Überstand der Seitenwände zum
Boden des Nachbarschrankes darf nicht
größer als 0,5 mm sein.
1. Je zwei Befestigungspunkte – rechts
und links – an den Schrankinnenseiten
anreißen und mit Stichel vorstechen.
Wenn gebohrt wird:
l2 mm – max. 10 mm tief.
Zum Anreißen der Befestigungspunkte
beiliegende Schablone O II verwenden.
2. Beide Befestigungsplatten anschrauben.
3. Schrank mit Tür aufhängen und
ausrichten.
 Auf Mindestabstand zwischen Koch-
stellen und Dunstabzugshaube achten!
Abb. 1.

3. Die Einstellschrauben von Hand
anschrauben, bis die Dunstabzugs-
haube am Schrankboden anliegt.
5. Die Löcher mit je 2 Stopfen links und
rechts verschließen.
6. Wandabdeckung falls erforderlich auf
das benötigte Maß kürzen
(z. B. absägen).
Wandabdeckung mit den beiliegenden
Klipsen vormontieren.
Wandabdeckung am Oberschrank
festschrauben.
7. Netzanschlusskabel aus dem Schrank
herausführen.
8. Rohrverbindung im Oberschrank her-
stellen.
– Bei Bedarf Luftschlauch an der
Schrankdecke befestigen –.
9. Fettfilter wieder einsetzen
(siehe Gebrauchsanleitung).
Einbauen in den Oberschrank
Ausrichtung der Schranktüre
kontrollieren, bei Bedarf neu einstellen.
1. Fettfilter abnehmen
(siehe Gebrauchsanleitung).

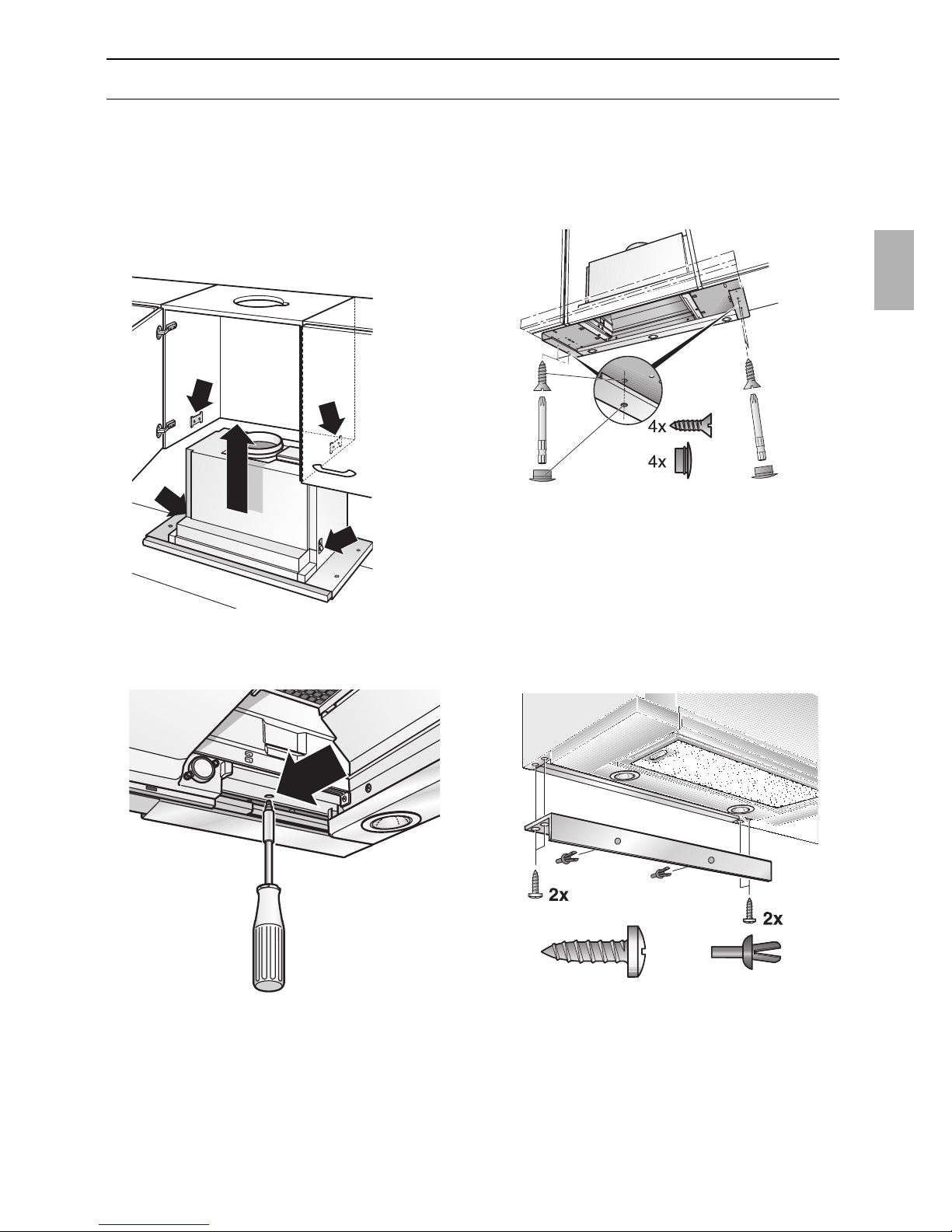

2. Dunstabzugshaube von unten in den
Schrank heben, bis beide Befestigungs-
laschen sicher eingerastet sind.
❑Dunstabzugshaube im Schrank
ausrichten.
❑Beide Befestigungsschrauben vorsichtig
festziehen.
4. Die Dunstabzugshaube mit je
2 Schrauben links und rechts zusätzlich
an den seitlichen Oberschränken
befestigen. Dazu die Befestigungspunkte
mit einem Stichel vorstechen.
15

16
Einbauen in den Oberschrank
Hinweis: Das Gehäuse der Dunstabzugs-
haube kann innerhalb des Oberschrankes
verkleidet werden (z. B. mit Spanplatten).
Dabei beachten:
❑Der Zwischenboden darf nicht auf das
Gehäuse der Dunstabzugshaube
aufgelegt werden.
❑Verkleidungen nicht am Gehäuse
befestigen.
❑Zugänglichkeit für Kundendienst
vorsehen.
❑Sollte die Dunstabzugshaube im
Schrank nach hinten versetzt eingebaut
sein, können die Anschläge für den
Filterauszug nach vorne verschoben
werden.
❑Hierzu Schrauben lösen, Anschläge ver-
schieben und Schrauben wieder fest
anziehen.
2. Griffleiste ausrichten und am Gerät
festschrauben.
Das Flachbandkabel nicht
einklemmen.
Versetzen des Bedienteils:
Siehe Gebrauchsanleitung.
Montage der Griffleiste:
An den Filterauszug muss eine
Griffleiste montiert werden.
Die Griffleiste kann eine zum Küchenmöbel
passende Holzleiste, oder eine im Sonder-
zubehör erhältliche Griffleiste sein (siehe
Sonderzubehör auf der letzten Seite).
1. Mit beiliegender Schablone O
III die
Befestigungspunkte an Holzleiste
anreißen und mit Stichel vorstechen.
Wenn gebohrt wird:
l2 mm – max. 10 mm tief.
Abluft Umluft
16,0 16,5
Konstruktionsänderungen im Rahmen der technischen
Entwicklung bleiben vorenthalten.
Gewicht in kg:

Ausbauen aus dem Oberschrank
1. Elektrische Verbindung lösen.
2. Rohrverbindungen lösen.
3. Filter ausbauen.
4. Einstellschrauben links und rechts lösen,
bis sich die Dunstabzugshaube nicht
mehr weiter absenkt.
5. Dunstabzugshaube kurz anheben bis
die Befestigungslaschen ausrasten und
das Gerät nach unten absenken.
Befestigungsschrauben können
überstehen.
Beim Anheben der Dunstabzugshaube
den Filterauszug nicht mit Gewalt
einschieben.
6. Vorbereiten für erneuten Einbau:
Befestigungsschrauben links und rechts
eindrehen, bis die Laschen seitlich
ausgeschwenkt sind.
Elektrischer Anschluss
Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontakt-
steckdose angeschlossen werden. Die
Schutzkontaktsteckdose möglichst
zugänglich in der Nähe der Dunstabzugs-
haube anbringen.
❑Die Schutzkontaktsteckdose sollte über
einen eigenen Stromkreis angeschlos-
sen werden.
Elektrische Daten:
Sie sind auf dem Typenschild nach
Abnahme der Filterrahmen – im Innenraum
des Gerätes – zu finden.
Bei Reparaturen das Gerät generell
stromlos machen.
Länge der Anschlussleitung: 1,30 m.
Bei erforderlichem Festanschluss:
Die Dunstabzugshaube darf nur durch
einen beim zuständigen Elektrizitäts-
Versorgungsunternehmen eingetragenen
Elektro-Installateur angeschlossen werden.
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung.
Dazu gehören LS-Schalter und Schütze.
Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.
Dunstab-
zugshaube beim
Lösen der
Einstell-
schrauben nicht
anheben.
Nachjustieren des Endschalters:
1. Prüfen, ob die Dunstabzugshaube
abschaltet, wenn der Filterauszug
eingeschoben wird.
2. Schaltet die Dunstabzugshaube nicht
ab, muss der Endschalter nachjustiert
werden.
3. Schraube in kleinen Schritten – max. 2
Umdrehungen – herausdrehen.
17

18
Umstellen Abluft – Umluftbetrieb
1. Taste Ldrücken und halten.
2. Taste ca. 3 Sekunden drücken.
❑In der Anzeige erscheint ein ã.
2. Tasten loslassen.
❑Die Anzeige erlischt nach kurzer Zeit.
Zurückstellen auf Abluftbetrieb:
1. Wiederholen Sie den Vorgang.
❑In der Anzeige erscheint ein #.
2. Tasten loslassen.
❑Die Anzeige erlischt nach kurzer Zeit.
Umstellung der elektronischen
Steuerung auf Umluftbetrieb:
❑Serienmäßige Einstellung ist
Abluftbetrieb.
❑Die Dunstabzugshaube muss
angeschlossen und ausgeschaltet sein.

19
Operating modes
This can be achieved if the combustion air
is able to flow through non-lockable
openings, e.g. in doors, windows and in
conjunction with an air supply/air-intake wall
box or by other technical procedures such
as reciprocal interlocking.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating mode
– with activated carbon filter.
Circulating-air mode:
❑An activated carbon filter must be fitted
for this operating mode (see Filters and
maintenance).
The complete installation set and
replacement filters can be obtained from
specialist outlets.
The corresponding accessory numbers
can be found at the end of these
operating instructions.
❑The extractor-hood fan extracts the
kitchen vapours which are purified in the
grease filter and activated carbon filter
and then conveyed back into the
kitchen.
❑The grease filter absorbs the grease
particles in the kitchen vapours.
❑The activated carbon filter binds the
odorous substances.
If no activated carbon filter is installed,
it is not possible to bind the odorous
substances in the cooking vapours.
Light / fan switches Filter drawer
Description of appliance
Operating instructions:
Operating modes
Exhaust-air mode:
❑The extractor-hood fan extracts the
kitchen vapours and conveys them
through the grease filter into the
atmosphere.
❑The grease filter absorbs the solid
particles in the kitchen vapours.
❑The kitchen is kept almost free of grease
and odours.
DIf the extractor hood is operated in
exhaust-air mode at the same time as a
flue-type heater (e.g. gas, oil or solid-fuel
heater, instantaneous water heater, boiler),
ensure that there is an adequate air
supply which the heater requires for
combustion.
Safe operation is possible provided that the
partial vacuum in the room in which the
heater is installed does not exceed 4 Pa
(0.04 mbar).

20
Before using for the first time
Important notes:
❑The Instructions for Use apply to several
versions of this appliance. Accordingly,
you may find descriptions of individual
features that do not apply to your
specific appliance.
❑This extractor hood complies with all
relevant safety regulations.
Repairs should be carried out by
qualified technicians only.
Improper repairs may put the user at
considerable risk.
Do not flambé food directly under the
extractor hood.
Risk of grease filter catching fire due
!to flames.
Restrictions apply to the use of the
extractor hood over a solid-fuel burner
(coal, wood, etc.). (See Installation
instructions).
Gas hobs / gas cookers
Always use gas hobs in a proper and
safe manner.
Important:
The flames from the gas hob must always
be covered by pots or pans.
The intense heat generated by the gas
flames could cause damage to the
!extractor hood.
❑Before using your appliance for the first
time, please read these Instructions for
Use carefully. They contain important
information concerning your personal
safety as well as on use and care of the
appliance.
❑Please retain the operating and
installation instructions for a subsequent
owner.
Do not use the appliance if damaged.
The appliance is not intended for use
by young children or infirmed persons
without supervision.
Young children should be supervised to
ensure they do not play with the appliance.
If the connecting cable for this
appliance is damaged, the cable must be
replaced by the manufacturer or his
customer service or a similarly qualified
person in order to prevent serious injury to
the user.
The appliance may be connected to
the mains by a qualified technician only.
Dispose of packaging materials
properly (see Installation instructions).
Light bulbs must always be fitted when
the extractor hood is in use.
Defective bulbs should be replaced
immediately to prevent the remaining bulbs
from overloading.
Never operate the extractor hood
without a grease filter.
Overheated fat or oil can easily catch
fire.
If you are cooking with fat or oil, e.g. chips,
etc., never leave the cooker unattended.
