NEO iD PTZ NDI 20X User manual

P T Z N D I 2 0 X
MANUAL DE OPERAÇÕES

SOBRE NÓS
A NEOiD foi criada para resolver um grande problema, onde o
custo e benefício sempre foram extremos contrários. Desde o
ínicio, nosso time compartilha a dor dos nossos clientes, por
isso sempre tentamos trazer tecnologia de qualidade e de
baixo custo. No passado, as ferramentas que existiam para
esses propósito eram de alto custo ou ineficazes e
complicadas.
A equipe NEOiD sabia que junto aos nossos parceiros e
feedback de nossos clientes, poderíamos criar uma
tecnologia de qualidade e acessível a todos.
Somos uma marca focada em soluções de qualidade, com
intuito de resolver os desafios de nossos clientes. Dito isto,
com o objetivo de aumentar nosso nível de qualidade cada
vez mais, estamos sempre abertos a receber críticas e
sugestões.
Obrigado por escolher a NEOiD!

Todo o conteúdo deste manual, cujos direitos autorais pertencem à
nossaCorporação não podem ser clonados, copiados ou traduzidos
sem a permissão da empresa. As especificações e informações do
produto que foram referidas neste documento são apenas para
referência. Podemos alterar, excluir ou atualizar qualquer conteúdo
a qualquer momento e sem aviso prévio.
AVISO DE DIREITOS AUTORAIS
Segurança Elétrica
A instalação e operação devem estar de acordo com o padrão de segurança
elétrica.
NOTA
Tenha Cuidado ao Transportar
Evite estresse, vibração ou encharcamento durante o transporte, armazenamento e
instalação.
Polaridade da Fonte de Alimentação
A fonte de alimentação deste produto é de +12V, a corrente máxima é de 2A.
Precauções Durante Instalação
Não segure as lentes da câmera ao carrega-la.
Não toque na lente da câmera com as mãos. Danos mecânicos podem ser causados
ao fazer isso.
Não utilize próximo a líquidos, gases ou sólidos corrosivos para evitar danos.
Certifique-se de que não haja nenhum obstáculo dentro da faixa de rotação.
Nunca ligue antes da instalação ser concluída.
Não Desmonte a Câmera
Não somos responsáveis por qualquer modificação ou desmontagem não autorizada.
Esta é uma produção classe A. A radiação eletromagnética em frequências
específicas pode afetar a qualidade da imagem da TV no ambiente doméstico.

Ao desembalar, verifique se todos os acessórios fornecidos estão incluídos.

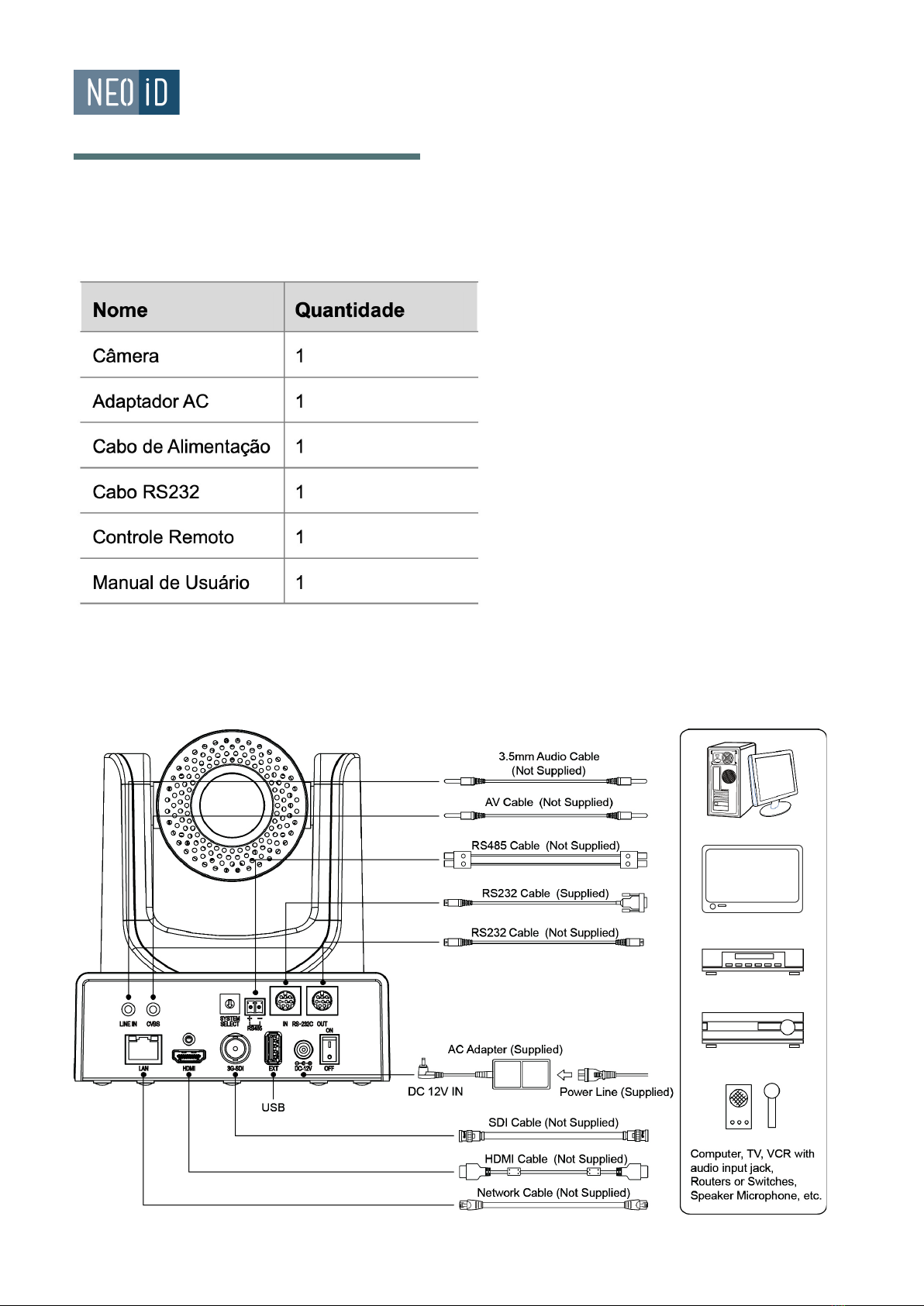

ITENS DO PACOTE
1)Verifique se as conexões estão corretas antes de iniciar.
INICIO RÁPIDO

2)Conecte o adaptador de alimentação ao conector de alimentação
no painel traseiro da câmera. O indicador de energia no painel frontal
da câmera estará aceso.
3)Depois que a câmera for ligada, irá começar a inicializar até a
posição limite e, em seguida irá para a posição vertical, horizontal e
enfim a intermediária. O motor irá parar e a inicialização estará
concluída.
(Nota: Se o preset 0 for salvo, o PTZ será movido para o preset 0)
SOBRE O PRODUTO
Codificação H.265
O produto suporta codificação H.265, permitindo a transmissão de fluxo
full HD 1080p por largura de banda ultrabaixa
1080P Full HD
Aplique os sensores HD CMOS de alta qualidade da Panasonic de 1/2,7 pol.,
2,07 milhões de pixels efetivos, de modo a atingir a resolução máxima de
1920 x 1080 e obter uma imagem de qualidade
Taxa de Quadros Ultra-Alta
A taxa de quadros de saída é de até 60fps em 1080P.
Múltiplas Interfaces
Suporta HDMI, Interface 3G-SDI, distância de transmissão efetiva de até
150 metros (abaixo de 1080P30). HDNI,SDI,Rede podem produzir ao
mesmo tempo. Também suporta interface CVBS.
Zoom Ótico 20x + Digital 16x
Lente supertelefoto de alta qualidade, suporta zoom ótico de 20x e zoom
digital de 16x.
Codificação de áudio AAC
Suporta codificação de áudio AAC, com melhor qualidade de som e menor
largura de banda.
Armazenamento Local
Suporta armazenamento local em disco U,gravação local direta sem NVR.
RECURSOS

Pouca Luz
A aplicação do algoritmo de redução de ruído 2D e 3D reduz
bastante o ruído da imagem. Mesmo sob a condição de iluminação
ultrabaixa, ele mantêm a imagem limpa e clara, e o SNR da imagem
é de até 55dB
Controle Remoto
Através das portas seriais RS 232 e RS485, a câmera pode ser
controlada remotamente.

ESPECIFICAÇÕES DO PRODUTO

ESPECIFICAÇÕES DO PRODUTO

INTERFACES E BOTÕES
1-Interface LINE IN
2-Interface CVBS
3-Chave de Seleção do Sistema
4-Interface RS485
5-Interface de EntradaRS232
6-Interface de Saída RS232
7-Interface Network
8-Interface HDMI
9-Interface 3G-SDI
10-Interface
11-Interface DC 12V
12-Chave de Força

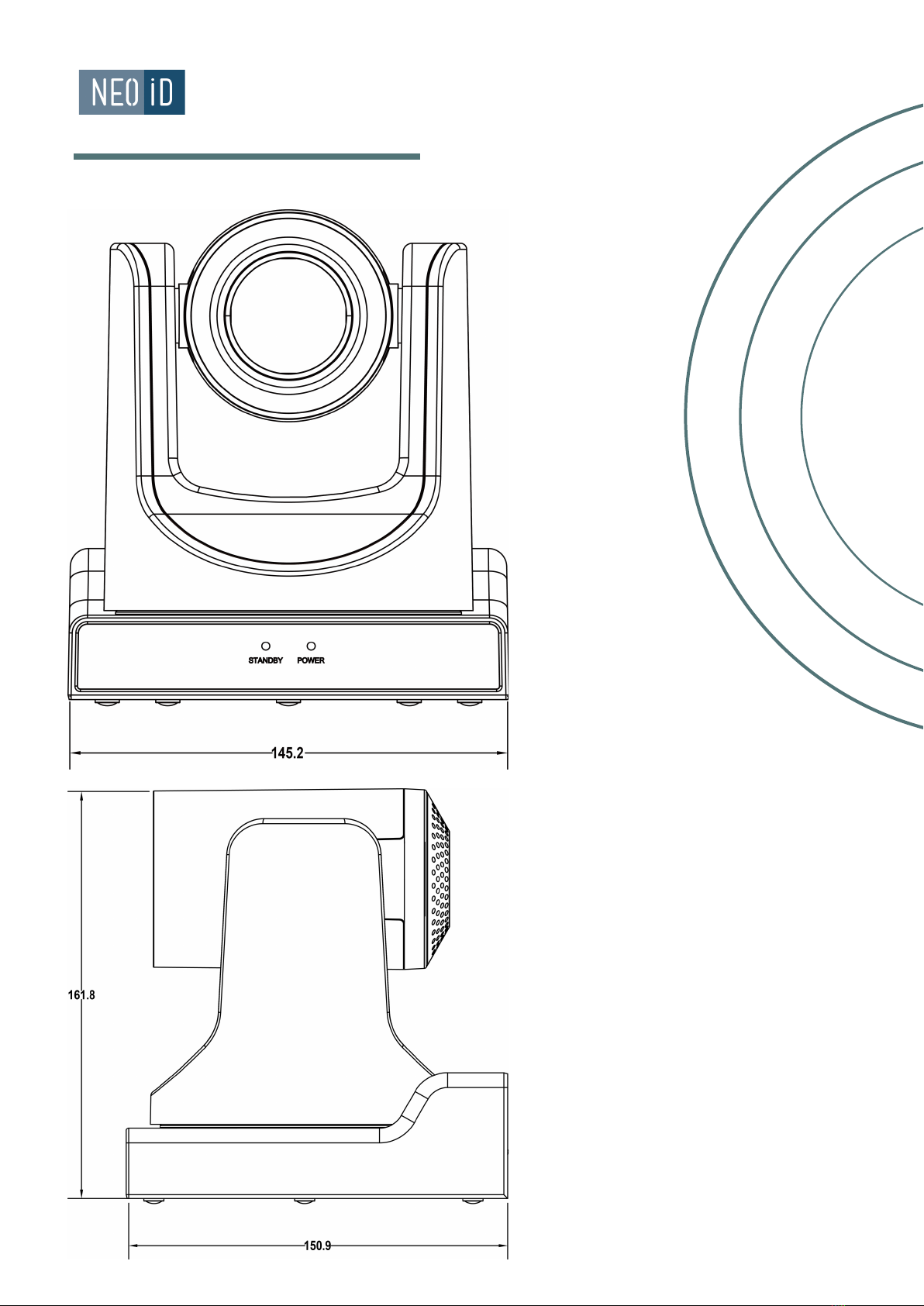

DIMENSÕES

CONTROLE REMOTO

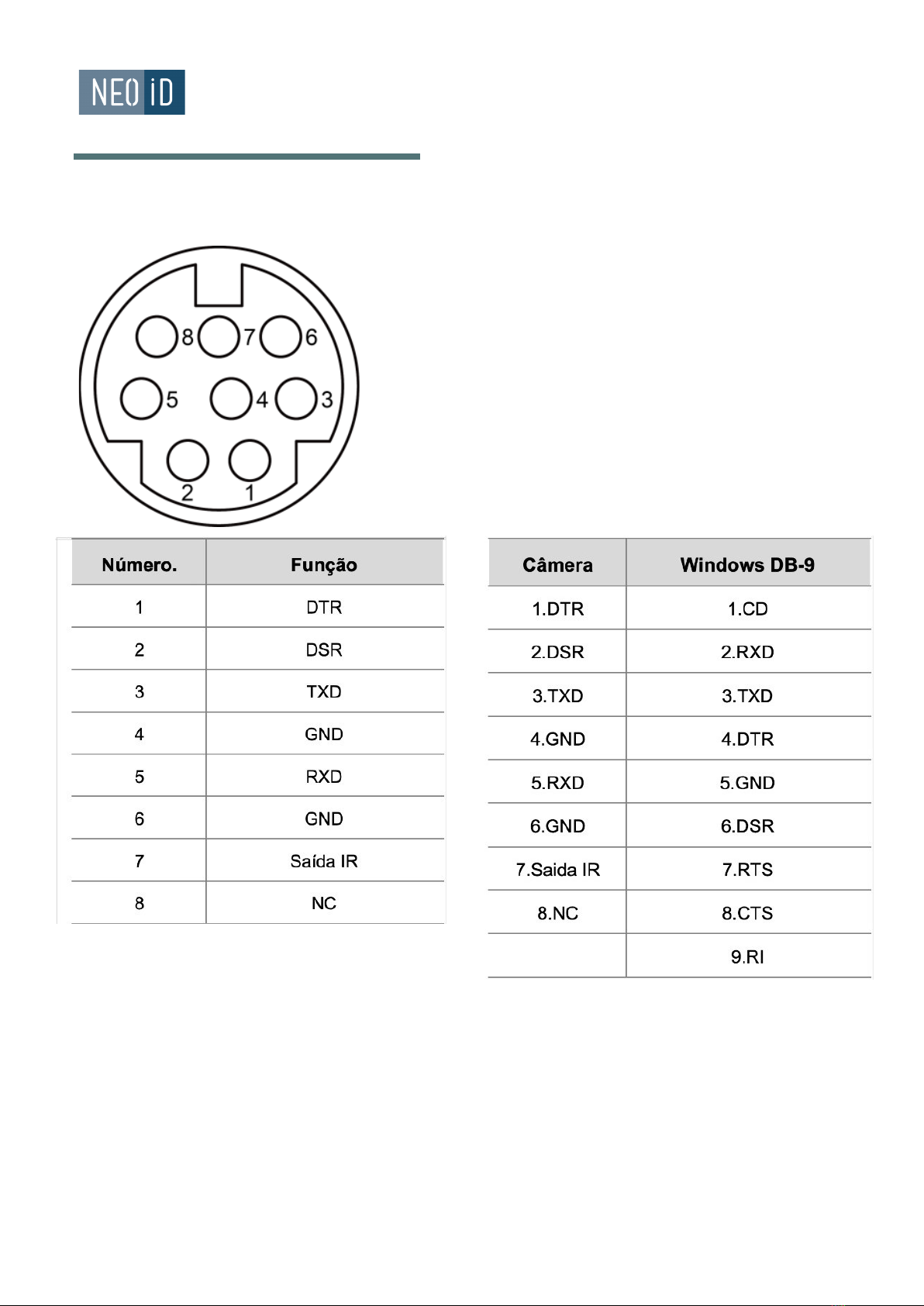

INTERFACE RS-232
A correspondência entre a câmera e o pino Windows DB-9

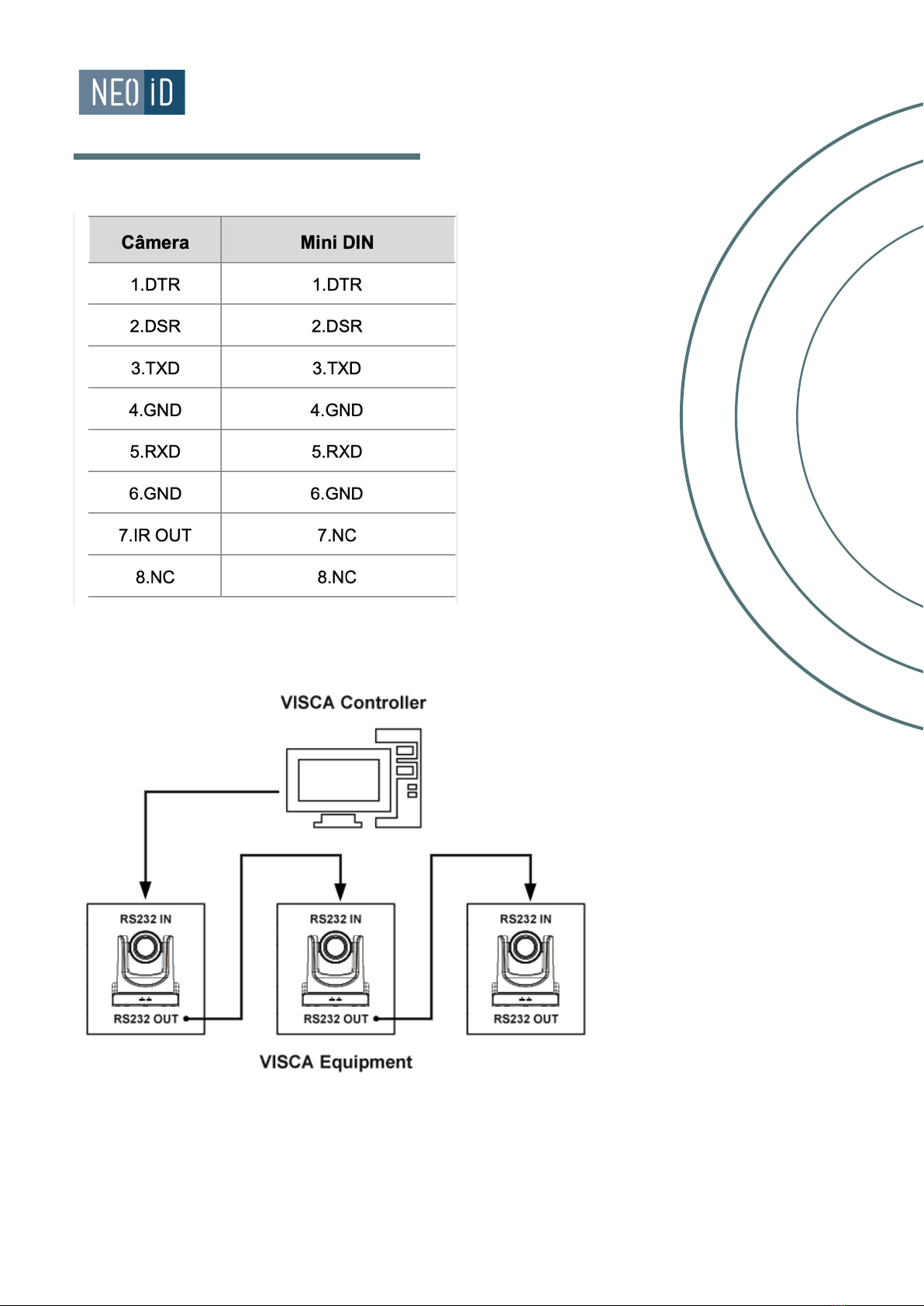

A correspondência entre a câmera e o pino Mini DIN:
REDE VISCA
CONTROLE DE COMUNICAÇÃO SERIAL
Controle de comunicação RS232
A câmera é controlada via RS232. Os parâmetros da porta serial RS232
são os seguintes:

Taxa de transmissão: 2400/4800/9600/38400
Posição inicial: 1 bit
Bits de dados: 8 Bits
Bits de parada: 1 bit
Paridade: Nenhuma
Controle de Comunicação RS485
Câmera de controle via RS485, modo Half duplex:
Taxa de transmissão: 2400/4800/9600/38400
Posição inicial: 1 bit
Bits de dados: 8 bits
Bits de parada: 1 bit
Paridade: Nenhuma
Depois de ligada, a câmera vai para o limite superior direito e, em seguida,
volta para a posição intermediaria. A lente de zoom é puxada para a
posição mais distante, o foco automático, e a abertura é ajustada para o
valor padrão. Se a câmera tiver a predefinição 0 salva, ela será definida
para a posição 0 após a inicialização ser concluída. Neste ponto, o usuário
pode usar o comando da porta serial para controlar a câmera.
Lista de Protocolos (omitido)
A porta serial da câmera segue o protocolo padrão VISCA/ Pelco-D/
Pelco-P. Se o desenvolvimento secundário for necessário, a câmera pode
ser controlada de acordo com o protocolo padrão.

Pressione o botão [MENU] para exibir o menu principal na tela normal, usando o botão de
seta para mover o cursor para o item a ser definido. Pressione o botão [HOME] para entrar
no submenu correspondente.
CONFIGURAÇÕES DE GUI
MENU
Mova o cursor do menu principal para [EXPOSURE], e pressione a tecla [HOME] para entrar na página
de exposição, conforme mostrado na figura a seguir.
EXPOSIÇÃO

Mode: Modo de exposição. Opções: Auto, Manual, SAE, AAE, Bright
ExpCompMode: Exponha o modo de compensação. Opções: Ligado, Desligado (Eficaz
apenas no modo automático)
ExpComp: Exponha o valor de compensação. Opções: -7~7 (Efetivo apenas em
EXPCCompMode item para On).
Backlight: Defina a compensação de luz de fundo. Opções: Ligado, Desligado (Efetivo apenas
no modo Auto).
Bright: Controle de intensidade. Opções: 0~17 (Eficaz apenas no modo Bright)
Gain Limit: Limite máximo de ganho: Opções: 0~15 (Eficaz apenas no modo Auto, SAE, AAE,
Bright)
Anti-Flicker: ANti-cintilação. Opçoes: Desligado, 50Hz, 60Hz (Eficaz nos modos Auto, AAE,
Bright)
Meter: Opções: Médio, Centro, Inteligente, Superior.
Iris: Valor de abertura. Opções: F1.8, F2.0, F2.4, F2.8, F3.4, F4.0, F4.8, F5.6, F6.8, F8.0, F9.6,
F11.0, Close (Efetivo apenas no modo Manual, AAE).
Shutter: Opções: 1/30, 1/60, 1/90, 1/100, 1/125, 1/180, 1/250, 1/350, 1/500, 1/725, 1/1000,
1/1500, 1/2000, 1/3000, 1/4000, 1/6000, 1/10000 (Eficaz no modo Manual, SAE).
Gain: Opções: 0 ~ 7 (Efetivo no modo Manual).
DRC: Força da DRC. Opções: 0 ~ 8.
COR

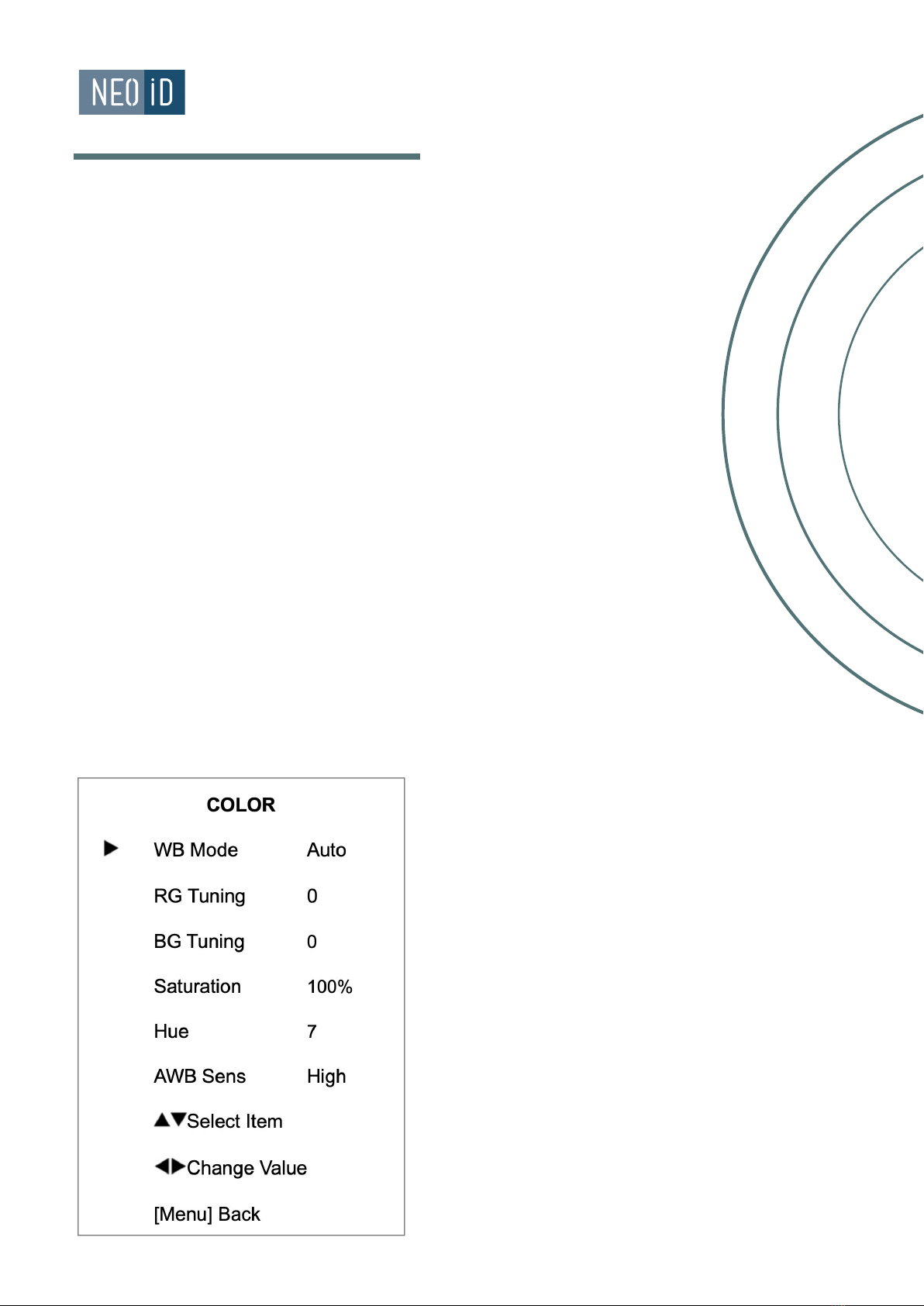

Mova o cursor do menu principal para [COLOR] e pressione a tecla [HOME] pata entrar na
página de cores, conforme mostrado na figura.

Mova o cursor do menu principal para [IMAGE], e pressione a tecla [HOME] para entrar na
página de imagem, conforme mostrado na figura a seguir.
WB-Mode: Modo de equilíbrio de branco. Opções: Auto, Interior, Exterior, One Puah, Manual,
VAR.
RG Tuning: Ajuste fino do ganho de vermelho. Opçoes: -10 ~+10 (Eficaz no modo Auto, One
Push, VAR).
BG Tuning: Ajuste fino do ganho de azul. Opçoes: -10 ~ +10 (Eficaz no modo Auto, One Push,
VAR).
Saturation: Opções: 60% ~ 200%.
Hue: Opções: 0 ~ 14.
AWB Sens: A sensibilidade do balanço de branco. Opções: Baixo, Médio, Alto
RG: Ganho vermelho. Opções: 0~255 (Eficaz apenas no modo Manual).
BG: Ganho de azul. Opções: 0~255 (Efetivo no modo Manual).
colortemp: Opções: 2500K ~ 8000K (Efetivo no modo VAR).
Luminance: Ajuste de brilho. Opções: 0 ~ 14.
Contrast: Ajustes de contraste. Opções: 0 ~ 14.
Sharpness: Ajuste de nitidez. Opções: Auto, 0 ~ 15.
Flip-H: Imagem invertida horizontalmente. Opções: Ligado, Desligado.
Flip-V: Imagem invertida verticalmente. Opções: Ligado, Desligado.
B&W-Mode: Opções: Ligado, Desligado.
Gamma: Opções: Default, 0.45, 0.5, 0.56, 0.63.
Style: Opções: Padrão, Normal, Clareza, Clareza (LED), Brilho, suave, 5S.

P/T/Z
Mova o cursor do menu principal para [P/T/Z] e pressione a tecla
[HOME] para entrar na página P/T/Z, conforme mostrado na figura a
seguir.
SpeedByZoom: O interruptor de escala de profundidade de campo. Opções:
Ligado, Desligado.
AF-Zone: Interessado na área de foco. Opções: Superior, Central, Inferior.
AF-Sense: Opções de sensibilidade de focagem automática, Opções: Baixo,
Normal, Alto.
L/R Set: Opções: STD, REV.
Display Info: Opções: Ligado, Desligado.
Image Freeze: Opções: Ligado, Desligado.
Digital Zoom: Opções: Ligado,, 2x, 4x,
8x, 16x.
Call Preset Speed: Opções: 1 ~ 24.
Pre Zoom Speed: Opções: 0 ~ 7.
