netelec SO3 User manual

Distribué par / Distribuito da / Distributed by NETELEC SRL FR - rue Philemon Laugier - 83400 Hyeres les Palmiers
Manuel d’utilisation/ Manuale dell’utente / User Manuel

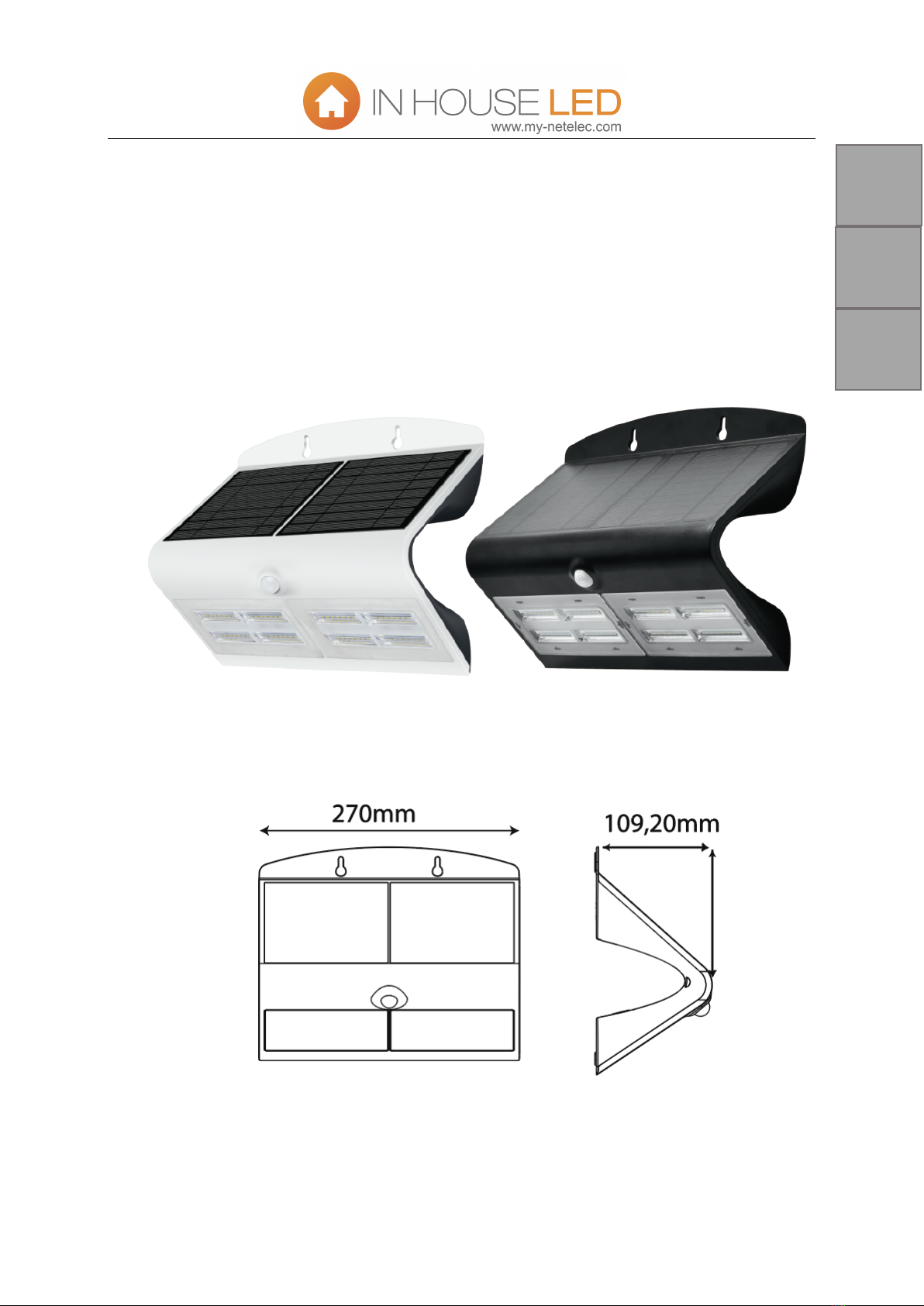

Luminaire LED solaire pour extérieur / Apparecchio solare a LED
per esterni / Solar LED luminaire for outdoor
Réf : SO3 / SO6
FR
IT
EN

Distribué par / Distribuito da / Distributed by NETELEC SRL FR - rue Philemon Laugier - 83400 Hyeres les Palmiers
Ce mode d'emploi doit être lu attentivement car il contient des notes importantes sur la sécurité,
l'utilisation et la maintenance de votre appareil.
Conservez-le dans un endroit sûr et transmettez-le si l'appareil change de propriétaire
1. DONNÉES TECHNIQUES
Produit
SO3
SO6
Couleur
Blanc
Noir
Puissance / Lumen
6,8W / 740LM
6,8W / 740LM
LED
SMD2835*30PCS (56 devant +4 derrière)
SMD2835*30PCS (56 devant +4 derrière)
Batterie Li-ion
4000mAh / 3,7V, 18650 remplaçable
4000mAh / 3,7V, 18650 remplaçable
Panneau Solaire
4,4Wp, Silicium monocristallin
4,4Wp, Silicium monocristallin
Modes d’éclairage
3 modes d’éclairage différents
3 modes d’éclairage différents
Détection Angle / Zone
120° / 2-6 mètres
120° / 2-6 mètres
Distance de visibilité
10-12 mètres
10-12 mètres
IP
IP55
IP55
Garantie
3 ans (batterie garantie 12 mois)
3 ans (batterie garantie 12 mois)
Durée de vie
25 000 heures
25 000 heures
Hauteur d’installation
2-4 mètres
2-4 mètres
Emballage
1*Luminaire solaire, 1* Sac d’accessoires,
1*guide d’utilisation, 1*Carte de mesure)
1*Luminaire solaire, 1* Sac d’accessoires,
1*guide d’utilisation, 1*Carte de mesure)
2. INSTALLATION
1.Utilisez la carte pour mesurer
correctement la position des trous et
percez les 2 trous aux endroits indiqués.
2.Placez les 2 chevilles à expansion dans
les trous.
3.Placez la première vis dans la cheville à
expansion du bas en prenant soin de
laisser un peu d’espace afin de pouvoir
insérer la vis dans l’encoche du luminaire solaire.
4.Redressez le luminaire solaire et fixez la vis du haut.
5.Pressez le bouton du bas pour activer la lampe, et sélectionnez le mode d’éclairage souhaité.
FR

Distribué par / Distribuito da / Distributed by NETELEC SRL FR - rue Philemon Laugier - 83400 Hyeres les Palmiers
Notice :
1. Ceci est un luminaire solaire, installez-le dans un endroit où il pourra recevoir assez de lumière pour
pourvoir fonctionner correctement.
2. Notez que le temps d’éclairage dépend du temps d’exposition à la lumière et de la luminosité (nuages,
pluie, soleil…).
3. Le luminaire s'allume lorsque la luminosité environnementale est inférieure à 30lux
4. Le luminaire doit être installé 2 à 4 mètre du sol.
5. La batterie intérieure est remplaçable, 2pcs 2000Mah/ 3,7V dans chacune des lampes, pour un total de
4000mAh/3,7V.
3. FONCTIONNALITES
4. MODES D’ECLAIRAGES

Distribué par / Distributed by / Distribuito da NETELEC SRL FR - rue Philemon Laugier - 83400 Hyeres les Palmiers
Pressez le bouton situé à l’arrière pour sélectionner le mode d’éclairage :
1 fois pour le Mode A 2 fois pour le Mode B
3 fois pour le Mode C 4 fois pour le Mode OFF
Mode A : S'allume automatiquement au crépuscule (< 30 lux)
et reste à 20% de sa puissance maximale d’éclairage, jusqu'à
5 heures avant de s’éteindre.
Mode B : Se met automatiquement en pleine luminosité
(740Lm) lorsqu’un mouvement est détecté dans une zone de 2
à 6 mètres. Après 20 secondes sans détecter de mouvements,
la luminosité baisse à 3%. Jusqu’à 3nuits d’autonomie.
Mode C : Se met automatiquement en pleine luminosité (740Lm)
lorsqu’un mouvement est détecté dans une zone de 2 à 6 mètres.
S'éteint automatiquement après 30 secondes sans détecter de
mouvements. Jusqu’à 3nuits d’autonomie.
5. NOTES GÉNÉRALES DE SÉCURITÉ
Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) ayant des
capacités physiques, sensorielles ou mentales restreintes ou n'ayant aucune expérience ou
connaissance, sauf si elles sont sous la surveillance d’une personne responsable de leur sécurité ou si
elles ont reçu des instructions d'une personne sur la façon dont l'appareil doit être utilisé.
Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
Si un câble d'alimentation est endommagé, il doit être remplacé par un professionnel afin d'éviter tout
risque de blessure ou d'accident, ainsi que d'endommager l'appareil.
Débranchez toujours votre appareil, avant de le nettoyer et s'il est défectueux.
Ne jamais immerger l'appareil dans l'eau. Il n'est pas approprié à une utilisation sous l'eau. Risque
d’électrocution !
Ne faites pas fonctionner l'appareil s’il est tombé dans l’eau et si la prise ou l’appareil est endommagé.
Assurez-vous que ni le câble d'alimentation ni l'appareil ne sont posés sur des surfaces chaudes ou
proches de sources de chaleur. Posez le câble d'alimentation de manière à ne pas entrer en contact
avec des objets chauds ou tranchants. Risque de choc électrique !
Bien que le câble d'alimentation soit robuste, il ne doit jamais être plié car cela peut entraîner une rupture

Distribué par / Distributed by / Distribuito da NETELEC SRL FR - rue Philemon Laugier - 83400 Hyeres les Palmiers
des câbles. Risque de choc électrique !
N’essayez jamais d’ouvrir l’appareil avec des objets métalliques. Cela annule votre garantie et entraîne
un risque de choc électrique !
Les appareils électriques ne sont pas des jouets ! Utilisez et rangez l'appareil hors de la portée des
enfants. Ne laissez jamais le câble d'alimentation pendre afin qu'il ne puisse pas être tiré.
Les réparations ne peuvent être effectuées que par des professionnels. Les appareils qui n'ont pas été
réparés par des professionnels représentent un risque pour l'utilisateur.
Connectez uniquement l'appareil à une prise avec une tension d'alimentation conforme à celle indiquée.
• Utilisez l’appareil seulement sur des surfaces stables.
• Ne jamais utiliser l'appareil si le câble d’alimentation est endommagé. Contactez un spécialiste pour
voir si le câble est réparable.
• N'utilisez que des composants et des accessoires recommandés par le fabricant et conçus à cet effet.
• Avant de brancher l'appareil, assurez-vous toujours que la prise, le câble d’alimentation et vos mains
sont bien secs.
• Débranchez votre appareil avant de le nettoyer.
• N'utilisez pas de nettoyants abrasifs pour le nettoyage.
• Ne jamais immerger l'appareil dans l'eau.
6. VERIFICATION INITIALE / DÉFAUTS ET RÉSOLUTION
• Après déballage de l’appareil, vérifiez que celui-ci n’est pas cassé ou abimé.
En cas de doute, ne pas utiliser votre appareil, mais contactez plutôt votre détaillant.
• L'appareil est fourni dans un emballage pour sa protection.
- Retirez l'appareil de tous ses emballages.
- Nettoyez l'appareil et tous les accessoires des résidus d'emballage.
• Placez l'appareil à un endroit approprié sur le support de fixation.
• Assurez-vous que le support est fixé à une surface stable et sécurisée.
7. NOTES D’UTILISATION
L'emballage du produit est constitué de matériaux recyclables. Il peut être recyclé.
L'appareil doit être éliminé correctement en fin de vie conformément aux prescriptions légales.
Les matériaux doivent être réutilisés conformément à leur désignation. Cela signifie que le matériau
recyclable dans l'appareil peut être réutilisé et ainsi contribuer à la protection de l'environnement.
De plus amples informations peuvent être obtenues auprès des autorités administratives municipales
compétentes ou de votre entreprise locale d'élimination des déchets.

Distribué par / Distributed by / Distribuito da NETELEC SRL FR - rue Philemon Laugier - 83400 Hyeres les Palmiers
Questo manuale utente deve essere letto attentamente poiché contiene note importanti sulla
sicurezza, l'uso e la manutenzione del dispositivo.
Conservalo in un posto sicuro e trasmetterlo se il dispositivo cambia proprietà
1. DATI TECNICI
Prodotto
SO3
SO6
Colore
Bianco
Nero
Potenza / Lumen
6,8W / 740LM
6,8W / 740LM
LED
SMD2835 * 30PCS (56 davanti +4 dietro)
SMD2835 * 30PCS (56 davanti +4 dietro)
Batteria agli ioni di litio
4000mAh / 3,7 V, 18650 rimappabile
4000mAh / 3,7 V, 18650 rimappabile
Pannello solare
4,4 Wp, Silicio monocristallino
4,4 Wp, Silicio monocristallino
Modalità di illuminazione
3 diverse modalità di illuminazione
3 diverse modalità di illuminazione
Rilevamento angolo / zona
120 ° / 2-6 metri
120 ° / 2-6 metri
Distanza di visibilità
10-12 metri
10-12 metri
IP
IP55
IP55
Garanzia
3 anni (garanzia della batteria 12mesi)
3 anni (garanzia della batteria 12 mesi)
Tutta la vita
35 000 ore
35 000 ore
Altezza di installazione
2-4 metri
2-4 metri
Imballaggio
1 * Apparecchio singolo, 1 * Accessori, 1 guida
d'uso, 1 * Scheda di misurazione)
1 * Apparecchio singolo, 1 * Accessori, 1 guida
d'uso, 1 * Scheda di misurazione)
2. INSTALLAZIONE
1.Usare la scheda per misurare
correttamente la posizione dei fori e
praticare i 2 fori dove indicato.
2. Posizionare i 2 tappi di espansione nei
fori.
3. Posizionare la prima vite nell'ancoretta
di espansione inferiore, facendo
attenzione a lasciare dello spazio in modo
che la vite possa essere inserita nella tacca della luce solare.
4.Risolare la luce solare e fissare la vite superiore.
5.Premere il pulsante inferiore per attivare la lampada e selezionare la modalità di illuminazione desiderata.
IT

Distribué par / Distributed by / Distribuito da NETELEC SRL FR - rue Philemon Laugier - 83400 Hyeres les Palmiers
Notice :
1. Questa è una luce solare, installarla in un luogo dove possa avere abbastanza luce per funzionare
correttamente.
2. Si noti che il tempo di illuminazione dipende dal tempo di esposizione alla luce e alla luminosità (nuvole,
pioggia, sole ...).
3. 8. L'apparecchio si illumina quando la luminosità dell'ambiente è inferiore a 30 lux
4. 9. L'apparecchio deve essere installato da 2 a 4 metri dal suolo.
5. La batteria interna è sostituibile, 2 pezzi 2000Mah / 3,7 V in ciascuna lampada, per un totale di 4000
mAh / 3,7 V
3. LINEAMENTI
4. MODALITA DI ILLUMINAZIONE

Distribué par / Distributed by / Distribuito da NETELEC SRL FR - rue Philemon Laugier - 83400 Hyeres les Palmiers
Premi il pulsante sul retro per selezionare la modalità di illuminazione:
1 volta per la Modalità A 2 volte per la Modalità B
3 volte per la Modalità C 4 volte per la Modalità OFF
Modalità A: si illumina automaticamente al tramonto (<30
lux) e rimane al 20% della massima potenza di illuminazione,
fino a 5 ore prima dello spegnimento.
Modalità B: passa automaticamente alla massima luminosità
(740Lm) quando viene rilevato un movimento in un'area di 2 o
6 metri. Dopo 20 secondi senza rilevare alcun movimento, la
lluminosità scende al 3%. Fino a 3notti di autonomia.
Modalità C : Passa automaticamente alla massima luminosità
(740Lm) quando viene rilevato un movimento in un'area di 2 o 6
metri.Si spegne automaticamente dopo 30 secondi senza rilevare
il movimento. Fino a 3notti di autonomia.
5. NOTE GENERALI DI SICUREZZA
Questo dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche,
sensoriali o mentali limitate o senza esperienza o conoscenza, se non sotto la supervisione di un
responsabile del dispositivo. loro sicurezza o se hanno ricevuto istruzioni da una persona su come
utilizzare il dispositivo.
I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con il dispositivo.
Se un cavo di alimentazione è danneggiato, deve essere sostituito da un professionista per evitare
qualsiasi rischio di lesioni o incidenti, nonché danni al dispositivo.
Scollegare sempre l'apparecchio prima di pulirlo e se è difettoso.
Non immergere mai il dispositivo in acqua. Non è adatto per l'uso subacqueo. Rischio di elettrocuzione!
Non utilizzare l'apparecchio se è caduto nell'acqua e la spina o l'apparecchio è danneggiato.
Assicurarsi che né il cavo di alimentazione né l'apparecchio siano posti su superfici calde o vicino a fonti
di calore. Posare il cavo di alimentazione in modo che non entri in contatto con oggetti caldi o taglienti.
Rischio di shock elettrico!
Sebbene il cavo di alimentazione sia robusto, non dovrebbe mai essere piegato in quanto ciò potrebbe
causare la rottura del cavo. Rischio di shock elettrico!
Non provare mai ad aprire il dispositivo con oggetti metallici. Ciò invalida la garanzia e comporta il rischio

Distribué par / Distributed by / Distribuito da NETELEC SRL FR - rue Philemon Laugier - 83400 Hyeres les Palmiers
di scosse elettriche!
I dispositivi elettrici non sono giocattoli! Utilizzare e conservare il dispositivo fuori dalla portata dei
bambini. Non lasciare mai il cavo di alimentazione sospeso in modo che non possa essere tirato.
Le riparazioni possono essere fatte solo da professionisti. I dispositivi che non sono stati riparati
professionalmente rappresentano un rischio per l'utente.
Collegare il dispositivo solo a una presa con la tensione di alimentazione corretta.
• Utilizzare l'apparecchio solo su superfici stabili.
• Non utilizzare mai il dispositivo se il cavo di alimentazione è danneggiato. Contatta uno specialista per
vedere se il cavo è riparabile.
• Utilizzare solo componenti e accessori raccomandati dal produttore e progettati per questo scopo.
• Prima di collegare, accertarsi sempre che la spina, il cavo di alimentazione e le mani siano asciutti.
• Scollegare l'apparecchio prima di pulirlo.
• Non utilizzare detergenti abrasivi per la pulizia.
• Non immergere mai il dispositivo in acqua.
6. VERIFICA INIZIALE / DIFETTI E RISOLUZIONE
• Dopo aver disimballato l'apparecchio, verificare che non sia rotto o danneggiato.
In caso di dubbio, non utilizzare il dispositivo, ma contattare il rivenditore.
• Il dispositivo è fornito in una confezione per protezione.
- Rimuovere l'apparecchio da tutte le sue confezioni.
- Pulire il dispositivo e tutti gli accessori dei residui di imballaggio.
• Svitare completamente il cavo di alimentazione.
• Collocare il dispositivo in un punto adatto sulla staffa di montaggio.
• Assicurarsi che la staffa sia fissata su una superficie stabile e sicura.
7. NOTE DI UTILIZZO
La confezione del prodotto è realizzata con materiali riciclabili. Può essere riciclato.
Il dispositivo deve essere smaltito correttamente alla fine della sua durata in conformità con le norme
di legge.
I materiali devono essere riutilizzati in base alla loro designazione. Ciò significa che il materiale
riciclabile nel dispositivo può essere riutilizzato e quindi contribuire alla protezione dell'ambiente.
Ulteriori informazioni possono essere ottenute presso le autorità amministrative comunali competenti o
presso la società locale per lo smaltimento dei rifiuti.

Distribué par / Distributed by / Distribuito da NETELEC SRL FR - rue Philemon Laugier - 83400 Hyeres les Palmiers
This user manual should be read carefully as it contains important notes on the safety, use and
maintenance of your device.
Keep it in a safe place and transmit it if the device changes ownership
1. TECHNICAL DATA
Product
SO3
SO6
Color
White
Black
Power / Lumen
6.8W / 740LM
6.8W / 740LM
LED
SMD2835 * 30PCS (56 in front + 4 behind)
SMD2835 * 30PCS (56 in front + 4 behind)
Li-ion battery
4000mAh / 3.7V, 18650 replaceable
4000mAh / 3.7V, 18650 replaceable
Solar panel
4,4Wp, Monocrystalline silicon
4,4Wp, Monocrystalline silicon
Lighting modes
3 different lighting modes
3 different lighting modes
Angle / Zone Detection
120 ° / 2-6 meters
120 ° / 2-6 meters
Visibility distance
10-12 meters
10-12 meters
IP
IP55
IP55
Guarantee
3 years (battery warranty 12 months)
3 years (battery warranty 12 months)
Lifetime
35 000 hours
35 000 hours
Installation height
2-4 meters
2-4 meters
Packaging
1 * Solar Light, 1 * Accessory Bag, 1 * User
Guide, 1 * Measurement Card)
1 * Solar Light, 1 * Accessory Bag, 1 * User
Guide, 1 * Measurement Card)
2. INSTALLATION
1.Use the card to correctly measure the
position of the holes and drill the 2 holes
where indicated.
2.Place the 2 expansion plugs in the
holes.
3.Place the first screw in the lower
expansion anchor, taking care to leave
some space so that the screw can be
inserted into the notch of the solar light.
4.Reset the solar light and fix the top screw.
5.Press the bottom button to activate the lamp, and select the desired lighting mode.
EN

Distribué par / Distributed by / Distribuito da NETELEC SRL FR - rue Philemon Laugier - 83400 Hyeres les Palmiers
Notice :
1. This is a solar light, install it in a place where it will be able to get enough light to function properly.
2. Note that the lighting time depends on the time of exposure to light and brightness (clouds, rain, sun ...).
3. The luminaire lights up when the ambient brightness is below 30lux
4. The luminaire must be installed 2 to 4 meters above the ground.
5. The internal battery is replaceable, 2pcs 2000Mah / 3.7V in each of the lamps, for a total of 4000mAh /
3.7V.
3. FEATURES
4. LIGHTING MODES

Distribué par / Distribuito da / Distributed by NETELEC SRL FR - rue Philemon Laugier - 83400 Hyeres les Palmiers
Press the button on the back to select the lighting mode:
1 time for Mode A 2 times for Mode B
3 times for Mode C 4 times for Mode OFF
Mode A : Turns on automatically at dusk (<30 lux) and stays
at 20% of maximum lighting power, up to 5 hours before
shutting down.
Mode B : Automatically switches to full brightness (390Lm)
when motion is detected in an area of 2 to 6 meters. After 20
seconds without detecting movements, the brightness drops to
3%. Up to 3nuits of autonomy
Mode C : Automatically switches to full brightness (390Lm) when
motion is detected in an area of 2 to 6 meters.
Turns off automatically after 30 seconds without detecting motion.
Up to 3nuits of autonomy.
5. GENERAL SAFETY NOTES
This device is not intended for use by persons (including children) with limited physical, sensory or
mental capabilities or with no experience or knowledge, unless under the supervision of a person in
charge of the device. their safety or if they have received instructions from a person on how the device
should be used.
Children should be supervised to make sure they do not play with the device.
If a power cable is damaged, it must be replaced by a professional to avoid any risk of injury or accident,
as well as damage to the device.
Always unplug your appliance before cleaning and if it is defective.
Never immerse the device in water. It is not suitable for underwater use. Risk of electrocution!
Do not operate the appliance if it has fallen into the water and the plug or appliance is damaged.
Make sure that neither the power cable nor the appliance is placed on hot surfaces or near sources of
heat. Lay the power cable so that it does not come into contact with hot or sharp objects. Risk of electric
shock !
Although the power cable is sturdy, it should never be bent as this can cause cable breakage. Risk of
electric shock !
Never try to open the device with metal objects. This voids your warranty and carries a risk of electric
shock!

Distribué par / Distribuito da / Distributed by NETELEC SRL FR - rue Philemon Laugier - 83400 Hyeres les Palmiers
Electrical devices are not toys! Use and store the device out of the reach of children. Never let the power
cable hang so that it can not be pulled.
Repairs can only be done by professionals. Devices that have not been professionally repaired pose a
risk to the user.
Only connect the device to an outlet with the correct power supply voltage.
• Use the appliance only on stable surfaces.
• Never use the device if the power cable is damaged. Contact a specialist to see if the cable is
serviceable.
• Only use components and accessories recommended by the manufacturer and designed for this
purpose.
• Before plugging in the appliance, always make sure that the plug, the power cable and your hands are
dry.
• Unplug your appliance before cleaning.
• Do not use abrasive cleaners for cleaning.
• Never immerse the device in water
6. INITIAL VERIFICATION / DEFECTS AND RESOLUTION
• After unpacking the appliance, check that it is not broken or damaged.
If in doubt, do not use your device, but rather contact your dealer.
• The device is supplied in a packaging for protection.
- Remove the appliance from all its packaging.
- Clean the device and all accessories of the packaging residues.
• Unscrew the power cable completely.
• Place the device in a suitable place on the mounting bracket.
• Make sure the bracket is attached to a stable, secure surface.
7. NOTES OF USE
The product packaging is made of recyclable materials. It can be recycled.
The device must be disposed of properly at the end of its service life in accordance with the statutory
regulations.
The materials must be reused according to their designation. This means that the recyclable material
in the device can be reused and thus contribute to the protection of the environment.
Further information can be obtained from the relevant municipal administrative authorities or from your
local waste disposal company.
