This Installation Guide will show you how to install the WNA1000 adapter on your PC
and connect your PC to a wireless network. Two connection methods are available:
• The Express method, presented here, uses the NETGEAR Smart Wizard to install and
configure the adapter automatically and allow you to connect to your wireless
network with Push 'N' Connect Security.
• The Custom method lets you choose your WNA1000 installation options or select the
Windows Utility to install and manage your wireless network.
These setup instructions assume that you will connect to an access point or wireless router.
Estimated completion time: 10 minutes.
First, install the WNA1000 software
1. Insert the Resource CD. If the CD main page does not display, browse the files on the
CD and double-click Autorun.exe.
2. Click Install the Software. The Software Update Check screen displays.
3. If you are connected to the Internet, click Check for Updates. If not, click Install
from CD.
4. The NETGEAR Smart Wizard Welcome
screen displays. Click I Agree to accept the
license agreement and click Next.

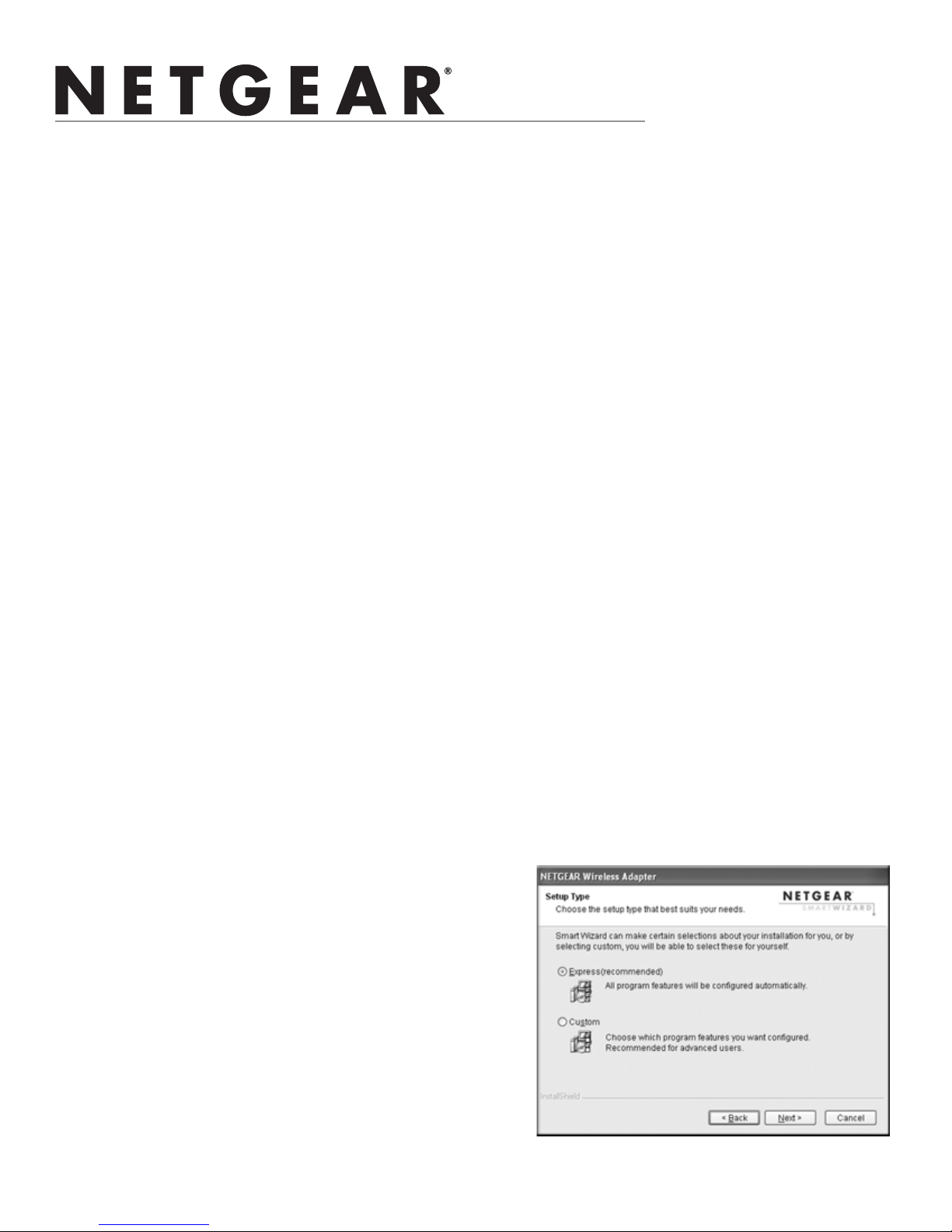

5. From the Setup Type screen, select the
Express radio box. Express automatically
detects and configures your program features,
allowing for a faster setup
6. Click Next.
English

English
2
Then, install your WNA1000 adapter and connect to
a wireless network
Express will install the WNA1000 software and your program features will be configured
automatically. You will be prompted to connect your adapter.
1. Locate an available USB port on your PC.
2. Insert the wireless adapter into the USB port. You
can attach the wireless USB adapter directly or use
the USB cable (see “Affixing the USB Adapter
Cradle”).
Note: For best results, put the wireless adapter at
least 4 feet (1 meter) away from your router.

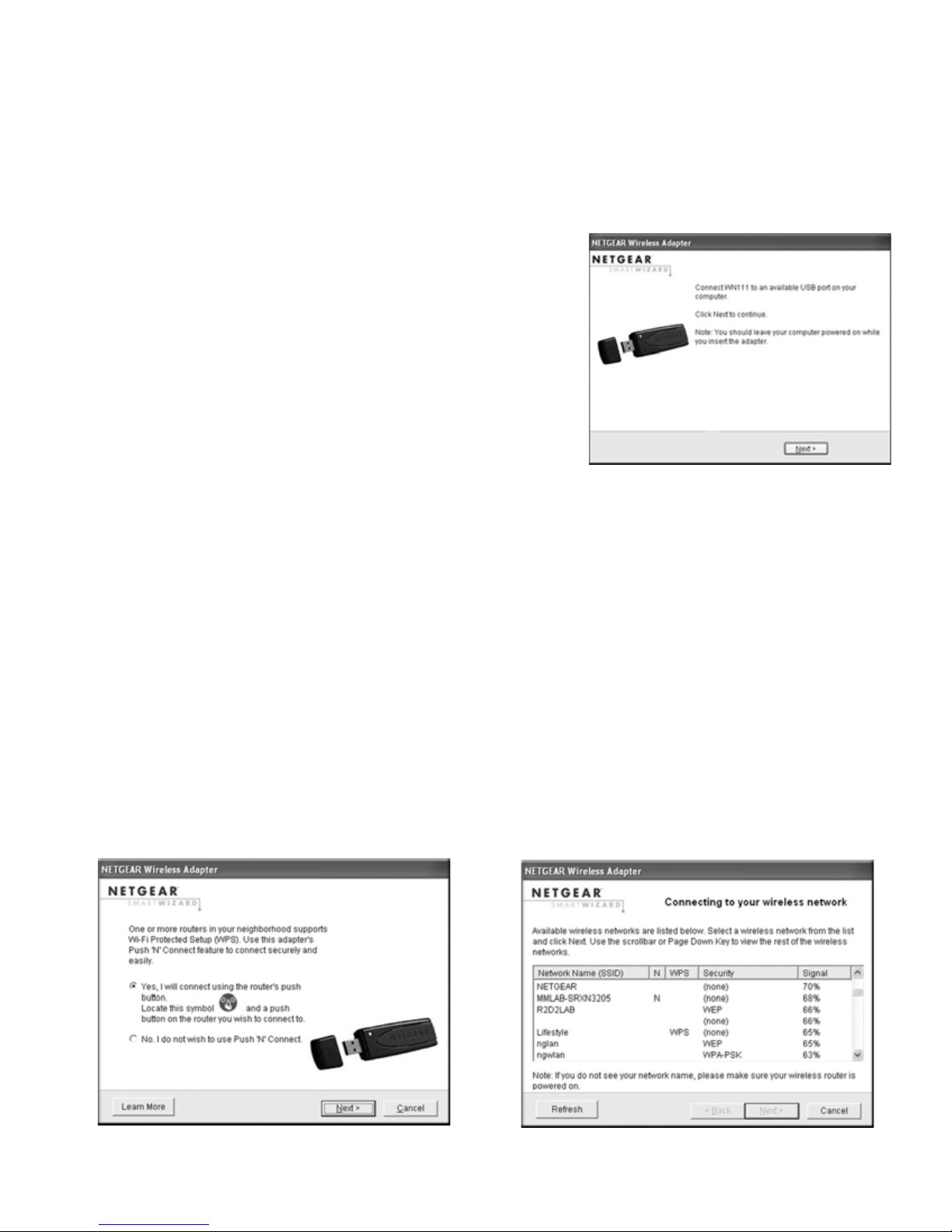

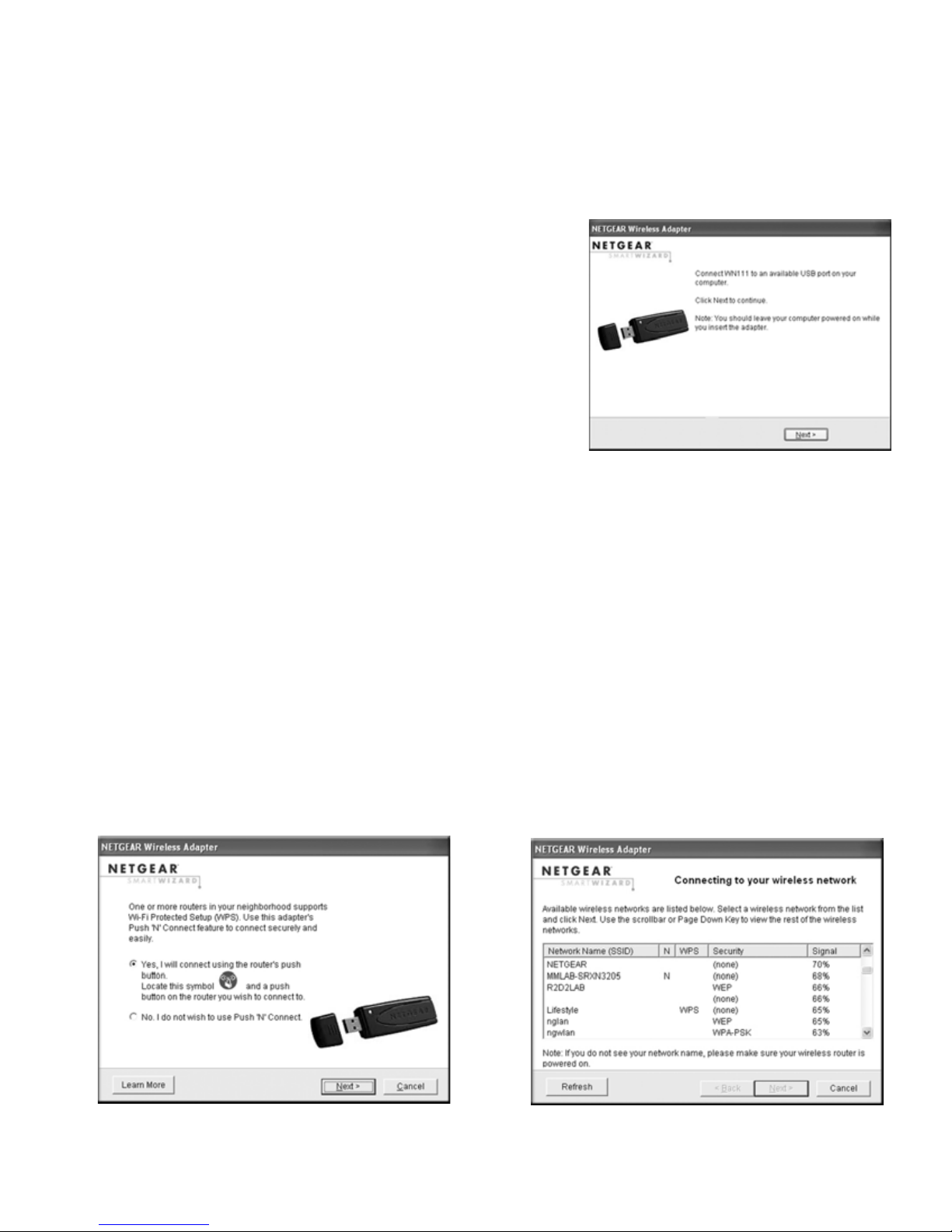

3. Click Next. You will be prompted to connect to a
wireless network:
• If you have a wireless router or access point that supports Push 'N' Connect
(NETGEAR's Wi-Fi Protected Setup), then you will be prompted by the first
screen. Leave the Ye s... radio box checked and click Next to continue. Follow the
Smart Wizard steps to connect using WPS (Wi-Fi Protected Setup).
Note: You can choose to bypass Push 'N' Connect by selecting No, I do not want
to use Push 'N' Connect and click Next.
• If no WPS-capable devices are detected, you will be prompted by the second
screen. Select your wireless network name from the list of wireless networks and
click Next to continue. If you select a secured network, the Smart Wizard will
detect it and you will be prompted to enter your passphrase.
WPS-capable networks in your area No WPS-capable networks in your area

English
3
The adapter will initiate your connection. It can take up to a minute to complete the
connection. When connected, the Smart Wizard screen displays showing your connection
details. A Profile name is automatically generated and your connection details are then
saved to this profile.
You are now connected to a wireless network!
The WNA1000 icon appears in the system tray and on the desktop so you can access
the Smart Wizard screen if you want to make any changes or connect to a different
wireless network. The Status Bar at the bottom of the Smart Wizard screen displays
important details about your wireless connection.
.
Profile name
Wireless-N 150 USB Adapter
12345 67

English
4

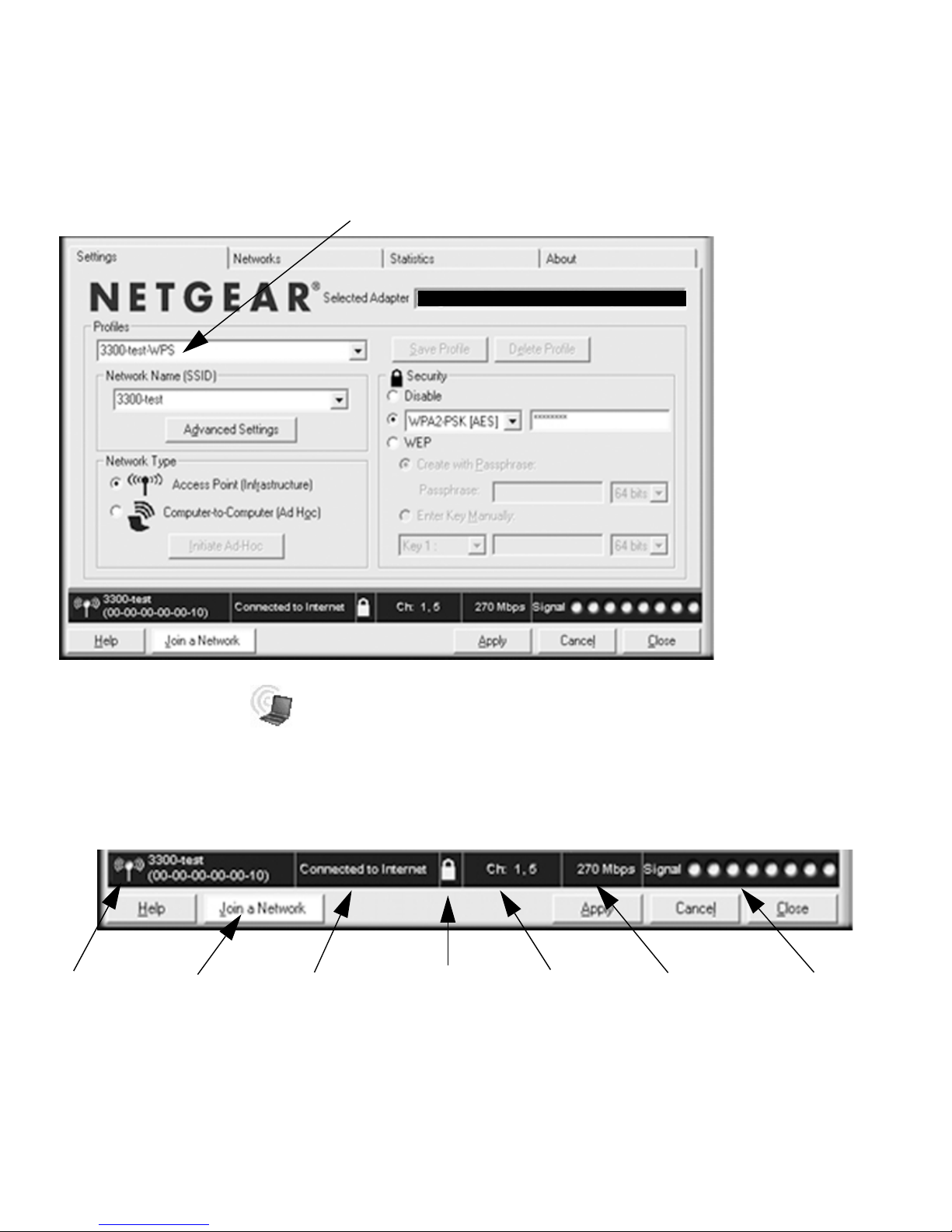

Understanding the Status Bar
1. Wireless network Identifies which wireless network you have joined.
2. Join a Network Click Join a Network to start the Connection Wizard. You can then
select a different wireless network or reconnect to your current
network, should you become disconnected.
3. Connection
status
The status of your network connection.
•Connected to Internet. You are wirelessly connected to the
Internet.
•Connected to Router. You are wirelessly connected to the
router, but the router is not connected to the Internet.
•169.254.x.x or ___.___.___.___. The wireless connection to the
router is OK, but there is a problem with the router.
4. Security • A closed lock indicates that security is enabled.
• An open lock indicates an open network without wireless
security.
5. Channel The wireless channel used by the network. If many wireless
networks in your area use the same channel, they can interfere
with one another. You might want to switch to another channel.
6. Data rate Wireless data rate measured in Megabits per second. To optimize
wireless data rate, connect to a network with a high-speed router
or access point and a high-speed Internet connection.
7. Signal strength More dots indicates a stronger signal. Usually, you experience
higher throughput when the signal is strongest.

English
5

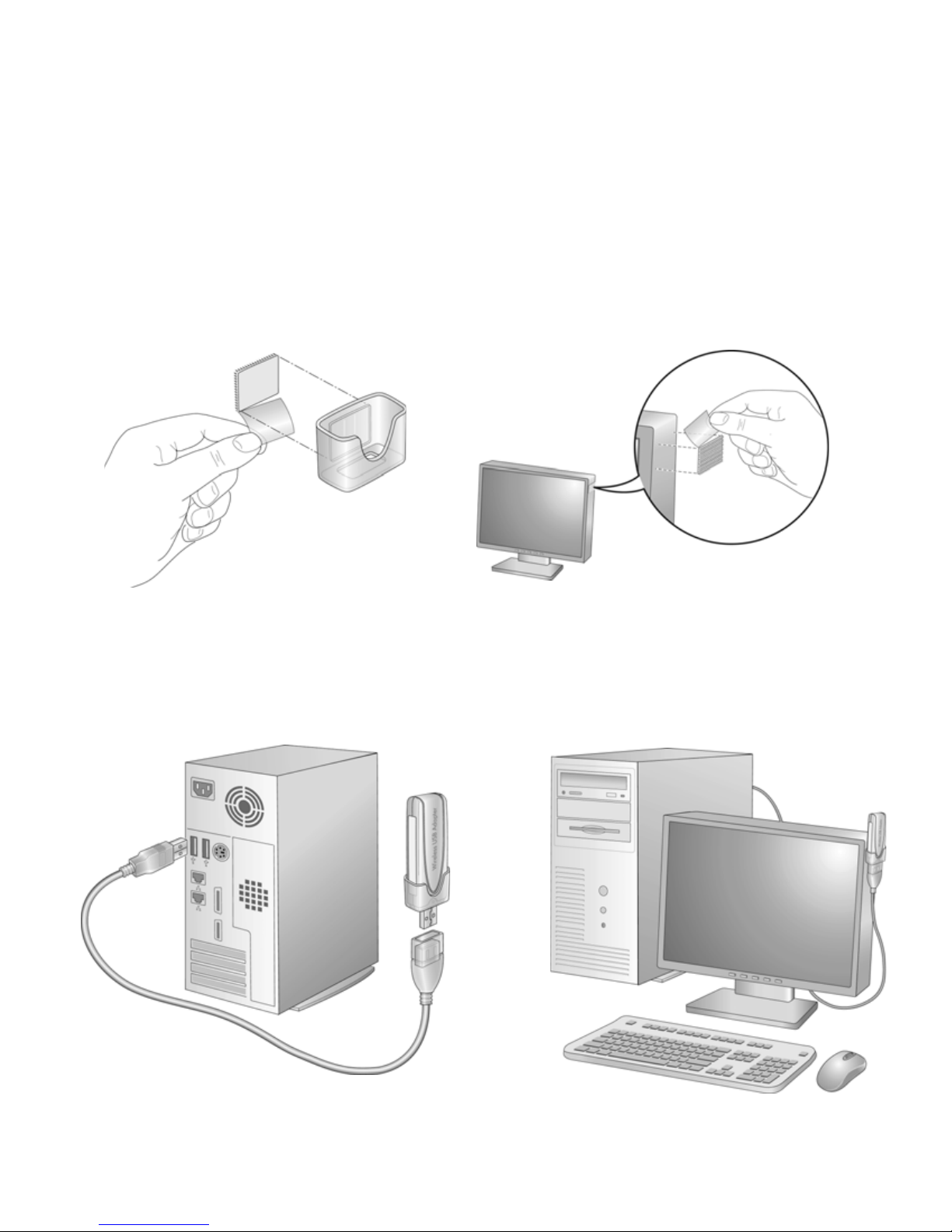

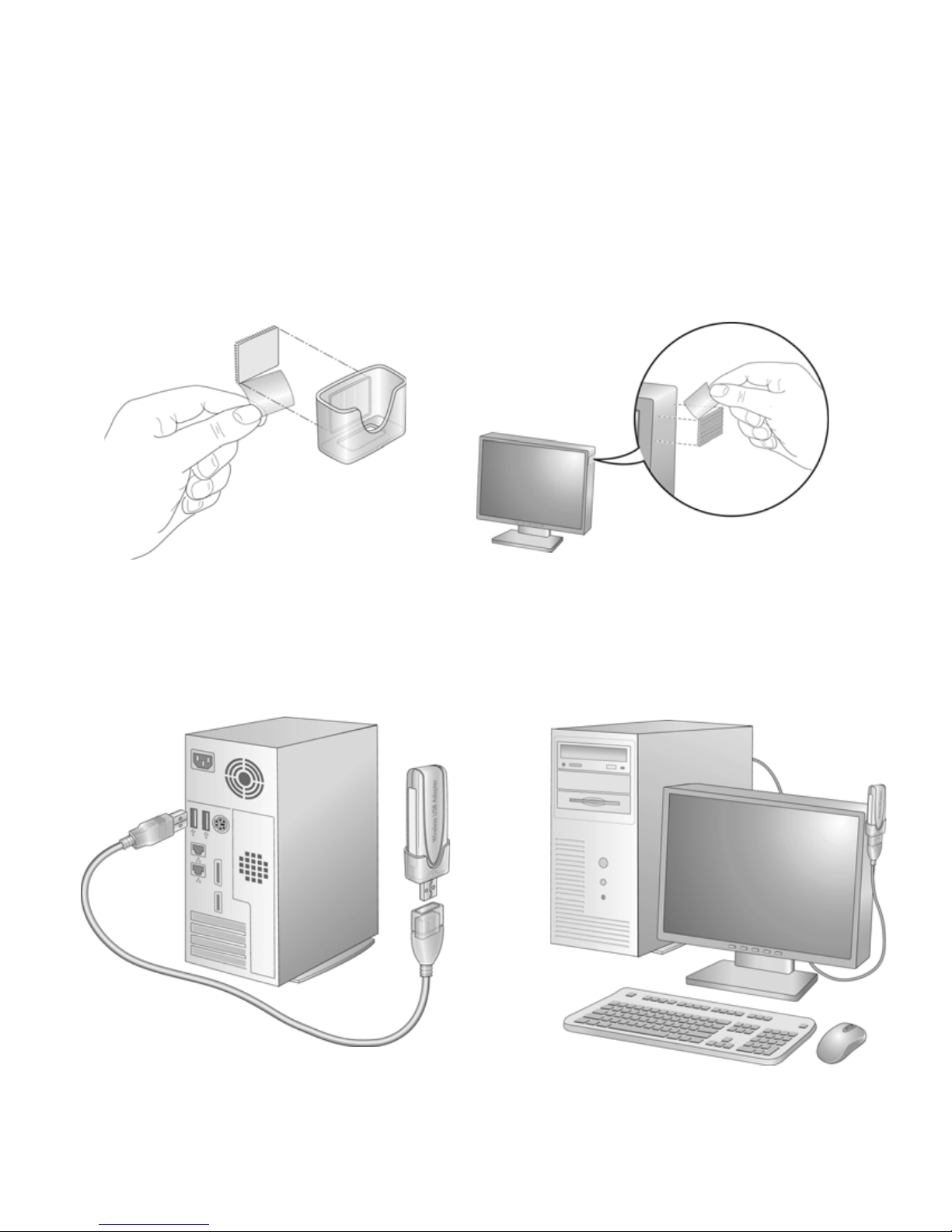

Affixing the USB Adapter Cradle
You can use the USB cable and adapter cradle to extend the range of your adapter and
obtain better wireless reception. Follow the instructions to attach the USB cable, plastic
cradle, and loop-and-hook fasteners to a computer monitor.
1. Attach the prickly side of one fastener to the middle back of the plastic cradle.
2. Attach the smooth side of the fastener to the side of your monitor, near the top for
better reception.
3. Insert the adapter in the plastic cradle and attach the USB cable to the adapter and the
computer.
4. Attach the cradle with the adapter to the side of the PC monitor where you placed the
fastener.

English
6
Technical Support
After completing the Smart Wizard, locate the serial number on the bottom label of your
product, and use it to register your product at http://www.NETGEAR.com/register.
Registration on the website is required before you can use our telephone support service.
The phone numbers for worldwide regional customer support are in the Warranty and
Support Information document on the Resource CD that came with your product.
Go to http://www.netgear.com/support for product updates and Web support.

7
Wireless-N 150 USB-Adapter WNA1000
Hier beginnen
Mit dieser Installationsanleitung können Sie den WNA1000-Adapter auf Ihrem PC
installieren und Ihren PC mit einem WLAN verbinden. Es stehen zwei
Verbindungsmethoden zur Verfügung:
• Bei der hier beschriebenen Express-Methode wird der Adapter mithilfe des
NETGEAR Smart Wizard Installationsassistenten automatisch installiert und
konfiguriert. Sie können nun mit „Push 'N' Connect“ eine drahtlose Verbindung zu
Ihrem Netzwerk herstellen.
•Beiderbenutzerdefinierten Methode können Sie die Installationsoptionen Ihres
WNA1000 entweder selbst auswählen oder die Installation sowie die Verwaltung
Ihres WLANs mithilfe des Windows Dienstprogramms durchführen.
In dieser Installationsanleitung wird davon ausgegangen, dass Sie eine Verbindung zu
einem Access Point oder einem Wireless Router herstellen wollen.
Geschätzte Einrichtungszeit: 10 Minuten.
Installieren Sie zunächst die WNA1000-Software
1. Legen Sie die Ressourcen-CD ein. Wenn der Hauptbildschirm der CD nicht angezeigt
wird, durchsuchen Sie die Dateien auf der CD und doppelklicken Sie auf Autorun.exe.
2. Klicken Sie auf Software installieren. Der Bildschirm Nach Software-Updates
suchen wird angezeigt.
3. Wenn Sie Zugang zum Internet haben, klicken Sie auf Nach Updates suchen.
Falls nicht, klicken Sie auf Von CD installieren.
4. Der Begrüßungsbildschirm des NETGEAR
Smart Wizard Installationsassistenten wird
angezeigt. Klicken Sie auf Ich stimme zu,
um die Lizenzvereinbarung zu akzeptieren.
Klicken Sie anschließend auf Weiter.
5. Markieren Sie auf dem Bildschirm Setup-
Typ die Optionsschaltfläche Express.
Express erkennt und konfiguriert
Programmfunktionen automatisch und
ermöglicht so eine schnellere Einrichtung.
6. Klicken Sie auf Weiter.
Deutsch

Deutsch
8
Installieren Sie anschließend den WNA1000-
Adapter und stellen Sie eine Verbindung zu einem
WLAN her
Express installiert die WNA1000-Software und konfiguriert Ihre Programmfunktionen
automatisch. Sie werden aufgefordert, Ihren Adapter anzuschließen.
1. Suchen Sie einen unbelegten USB-Anschluss an
Ihrem PC.
2. Stecken Sie den Wireless-Adapter in den USB-Port.
Schließen Sie den Wireless USB-Adapter direkt
oder mithilfe des USB-Kabels an (siehe „Die USB-
Adapterhalterung“).
Hinweis: Stellen Sie den Wireless-Adapter
mindestens einen Meter von Ihrem Router
entfernt auf.

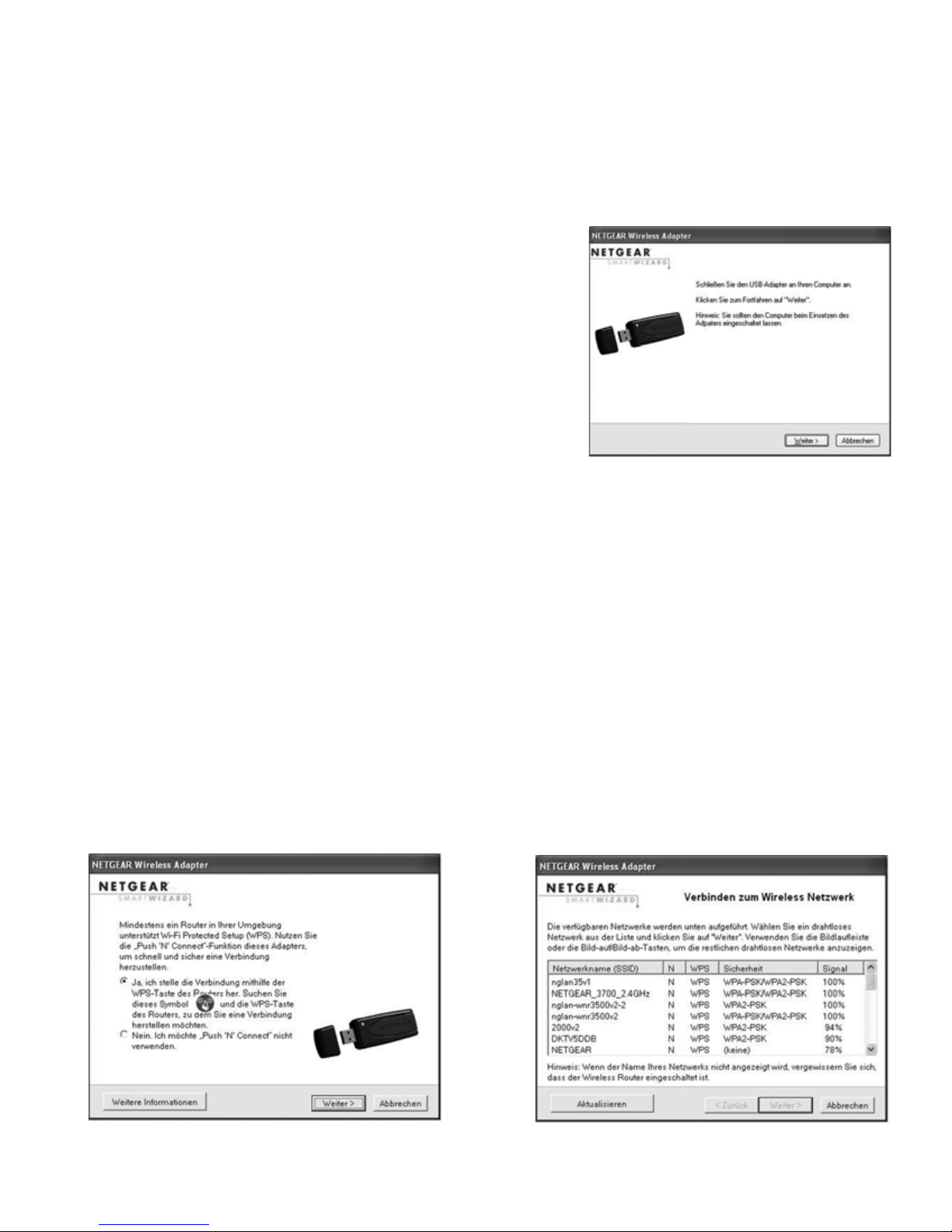

3. Klicken Sie auf Weiter. Sie werden aufgefordert, ihn mit einem WLAN zu verbinden:
• Wenn Sie über einen Wireless Router oder einen Access Point verfügen, der
„Push 'N' Connect“ (NETGEARs Wi-Fi Protected Setup) unterstützt, erfolgt die
Aufforderung auf dem ersten Bildschirm. Lassen Sie die Optionsschaltfläche Ja
markiert und klicken Sie auf Weiter, um fortzufahren. Folgen Sie den
Anweisungen des Smart Wizard Installationsassistenten, um eine Verbindung mit
WPS (Wi-Fi Protected Setup) herzustellen.
Hinweis: Sie können „Push 'N' Connect“ umgehen, indem Sie Nein, ich möchte
„Push 'N' Connect“ nicht verwenden auswählen und auf Weiter klicken.
• Wenn keine WPS-fähigen Geräte erkannt werden, erfolgt die Aufforderung auf
dem zweiten Bildschirm. Wählen Sie den Namen Ihres WLANs aus der Liste aus
und klicken Sie zum Fortfahren auf Weiter. Wenn Sie ein gesichertes Netzwerk
auswählen, wird dieses vom Smart Wizard Installationsassistenten erkannt. Sie
werden aufgefordert, Ihre Passphrase einzugeben.
WPS-fähige Netzwerke in Ihrer Umgebung Keine WPS-fähigen Netzwerke in Ihrer
Umgebung

Deutsch
9
Der Adapter stellt nun die Verbindung her. Dies kann bis zu einer Minute dauern.
Sobald eine Verbindung hergestellt wurde, wird der Bildschirm des Smart Wizard
Installationsassistenten mit den Verbindungsdaten angezeigt. Es wird automatisch ein
Profilname erstellt, und Ihre Verbindungsdaten werden in diesem Profil gespeichert.
Sie sind nun mit einem WLAN verbunden.
Das WNA1000-Symbol wird in der Taskleiste und auf dem Desktop angezeigt,
sodass Sie den Bildschirm des Smart Wizard Installationsassistenten aufrufen können,
wenn Sie Änderungen vornehmen oder eine Verbindung zu einem anderen WLAN
herstellen möchten. Die Statusleiste am unteren Rand des Bildschirms des Smart Wizard
Installationsassistenten zeigt wichtige Daten zu Ihrer drahtlosen Verbindung an.
Profilname
Wireless-N 150 USB-Adapter
12345 67

Deutsch
10
Die Anzeigen der Statusleiste
1. WLAN Hier wird der Name des WLANs angezeigt, mit dem Sie verbunden sind.
2. Netzwerk
suchen
Klicken Sie auf Verbindung zum Netzwerk herstellen, um den
Connection Wizard zu starten. Sie können anschließend ein anderes
WLAN auswählen oder erneut eine Verbindung mit Ihrem derzeitigen
Netzwerk herstellen, falls Ihre Verbindung getrennt worden ist.
3. Verbindungs-
status
Status der Netzwerkverbindung.
•Connected to Internet. Sie sind drahtlos mit dem Internet verbunden.
•Connected to Router. Sie sind drahtlos mit dem Router verbunden,
aber der Router ist nicht mit dem Internet verbunden.
•169.254.x.x oder ___.___.___.___. Die WLAN-Verbindung zum
Router funktioniert, doch es liegt ein Problem mit dem Router vor.
4. Sicherheit • Ein geschlossenes Schloss zeigt an, dass die Sicherheitseinstellungen
aktiviert sind.
• Ein geöffnetes Schloss zeigt ein offenes Netzwerk mit deaktivierten
Wireless-Sicherheitseinstellungen an.
5. Kanal Der vom Netzwerk verwendete Funkkanal. Wenn sich in Ihrer
Umgebung mehrere WLANs denselben Funkkanal teilen, können
Störungen auftreten. Sie sollten auf einen anderen Kanal umschalten.
6. Übertra-
gungsrate
Übertragungsrate im WLAN in Megabit pro Sekunde (MBit/s). Zur
Optimierung der WLAN-Übertragungsrate sollten Sie Verbindungen nur
über Highspeed-Router bzw. -Access Points herstellen und schnelle
Internetverbindungen nutzen.
7. Signalstärke Je mehr Punkte angezeigt werden, desto stärker ist das Signal. In der
Regel wird der Datendurchsatz durch ein stärkeres Signal erhöht.

Deutsch
11
Die USB-Adapterhalterung

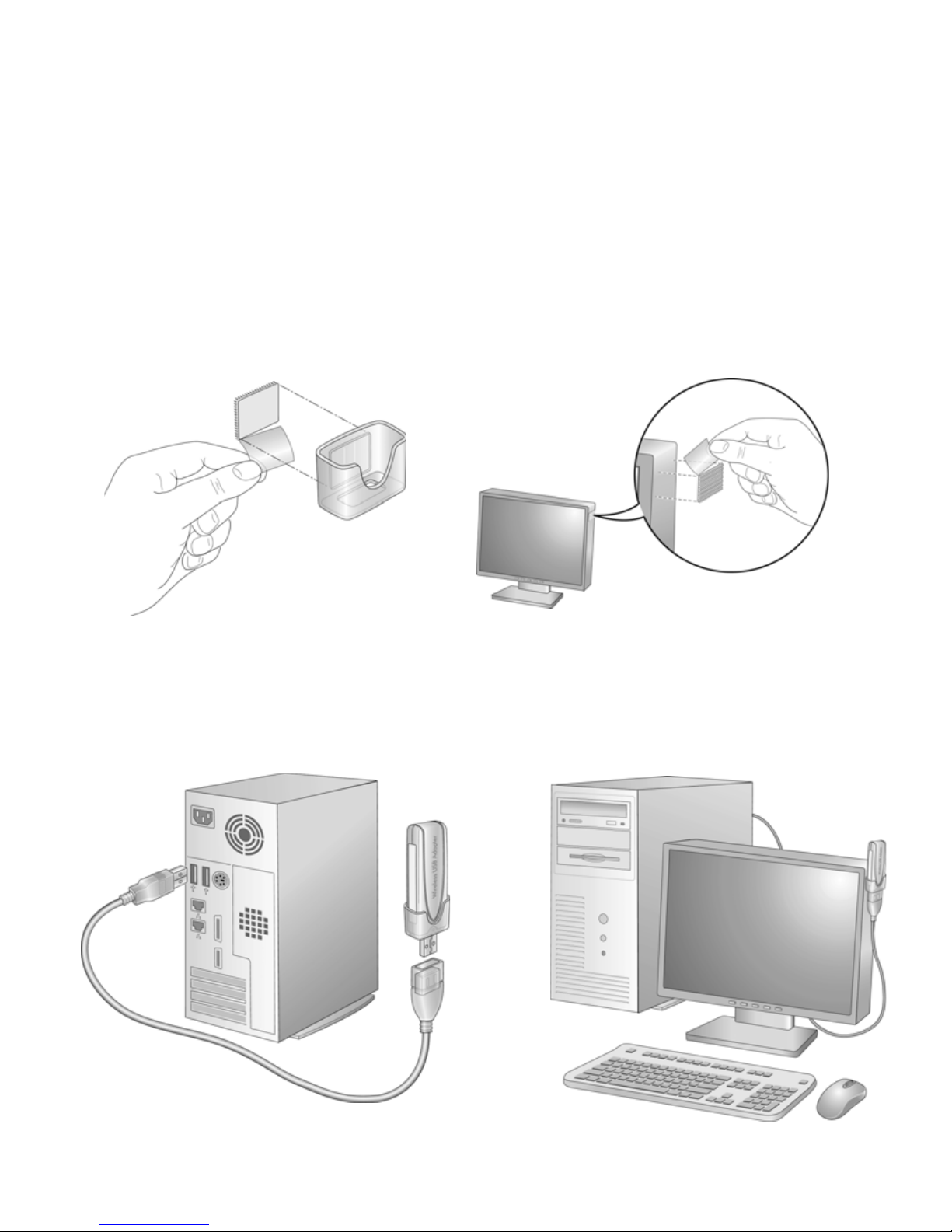

Verwenden Sie das USB-Kabel und die USB-Adapterhalterung, um die Reichweite Ihres
Adapters zu vergrößern und einen besseren Wireless-Empfang zu erzielen. Folgen Sie den
Anweisungen, um das USB-Kabel, die Kunststoffhalterung und die Klett-Pads am
Monitor anzubringen.
1. Bringen Sie das Pad mit den Kletthäkchen mittig auf der Rückseite der
Kunststoffhalterung an.
2. Befestigen Sie das Pad mit der weichen Seite möglichst weit oben an der Seite Ihres
Monitors an, um einen besseren Empfang zu erzielen.
3. Setzen Sie den Adapter in die Kunststoffhalterung ein und verbinden Sie Adapter und
Computer mit dem USB-Kabel.
4. Bringen Sie die Halterung mit dem Adapter an der Seite des Computermonitors an,
wo Sie das Pad befestigt haben.

Deutsch
12
Technischer Support
Wenn Sie die Konfiguration mit dem Smart Wizard Installationsassistenten abgeschlossen
haben, entnehmen Sie bitte dem Etikett an der Unterseite Ihres Produkts die
Seriennummer und registrieren Sie es unter http://www.netgear.de/registrierung.
Die Registrierung über die Website ist Voraussetzung für die Nutzung unseres
telefonischen Supports. Die Telefonnummern unserer regionalen Kundensupportcenter
in aller Welt finden Sie im Garantie- und Supportinformationsdokument auf der
Ressourcen-CD, die Ihrem Produkt beiliegt.
Produkt-Updates und Internetsupport finden Sie unter http://www.netgear.de/support.

13
Adaptateur USB Wireless-N150 modèle WNA1000
Pour commencer
Ce guide d'installation vous explique comment installer l'adaptateur WNA1000 sur votre
PC et connecter votre PC à un réseau sans fil. Il existe deux méthodes de connexion :
• Méthode Express (Rapide) : l'assistant de configuration NETGEAR installe et
configure automatiquement l'adaptateur. Grâce à lui, vous vous connectez à votre
réseau sans fil avec la sécurité Push 'N' Connect.
• Méthode Custom (Personnalisée) : vous choisissez les options d'installation du
WNA1000 ou sélectionnez l'utilitaire de Windows pour installer et gérer votre réseau
sans fil.
Ces instructions d'installation supposent que vous soyez connecté à un point d'accès ou un
routeur sans fil.
Durée approximative de l'installation : 10 minutes.
Installation du logiciel du WNA1000
1. Insérez le CD. Si la page principale du CD ne s'affiche pas, parcourez les fichiers du
CD et double-cliquez sur Autorun.exe.
2. Cliquez sur Install the Software (Installer le logiciel). L'écran Software Update
Check (Détection de Mises à Jour) s'affiche.
3. Si vous êtes connecté à Internet, cliquez sur Check for Updates (Rechercher des mises
à jour). Dans le cas contraire, cliquez sur Install from CD (Installer à partir du CD).
4. L'écran d'accueil de l'assistant Smart Wizard
NETGEAR s'affiche. Cliquez sur I Agree
(J'accepte) pour accepter les termes de la
licence, puis cliquez sur Next (Suivant)
5. A partir de l'écran de sélection du type
d'installation, sélectionnez Express
(Installation rapide). La méthode Express
détecte et configure automatiquement les
fonctionnalités de votre programme. La
configuration est donc plus rapide.
6. Cliquez sur Next (Suivant).
Français

Français
14
Installation et connexion de l'adaptateur WNA1000
à un réseau sans fil
Grâce à la méthode Express, l'installation du logiciel du WNA1000 et la configuration
des fonctionnalités de votre programme se font automatiquement. Vous serez invité à
connecter votre adaptateur.
1. Recherchez un port USB libre sur votre ordinateur.
2. Insérez l'adaptateur sans fil dans le port USB. Vous
pouvez connecter l'adaptateur USB sans fil
directement ou utiliser le câble USB (voir la section
« Installation du support de l'adaptateur USB »).
Remarque : pour des résultats optimaux, placez
l'adaptateur sans fil à un mètre du routeur minimum.
3. Cliquez sur Next (Suivant). Vous serez ensuite
invité à vous connecter à un réseau sans fil :
• Si vous disposez d'un point d'accès ou d'un routeur sans fil prenant en charge la
fonctionnalité Push 'N' Connect (Wi-Fi Protected Setup de NETGEAR), la
première fenêtre vous invitera à vous connecter à un réseau sans fil. Laissez la
case Yes .. . (Oui...) cochée, puis cliquez sur Next (Suivant) pour passer à l'étape
suivante. Laissez-vous guider par l'assistant de configuration pour vous connecter
à l'aide de la sécurité WPS (Wi-Fi Protected Setup).
Remarque : vous pouvez contourner la fonctionnalité Push 'N' Connect en
cochant No, I do not want to use Push 'N' Connect (Non, je ne souhaite pas
utiliser Push 'N' Connect) puis cliquez sur Next (Suivant).
• Si aucun périphérique WPS n'est détecté, la deuxième fenêtre s'affichera.
Sélectionnez le nom de votre réseau sans fil dans la liste des réseaux sans fil puis
cliquez sur Next (Suivant) pour continuer. Si vous sélectionnez un réseau
sécurisé, l'assistant de configuration le détectera et vous serez invité à saisir votre
phrase d'authentification.
Réseaux prenant en charge le WPS
Aucun réseau prenant en charge le WPS
dans votre zone

Français
15
L'adaptateur établira ensuite une connexion. Pour ce faire, une minute peut être nécessaire.
Une fois connecté, l'assistant de configuration s'affiche et vous indique vos informations
de connexion. Un nom de profil est créé automatiquement et vos informations de
connexion sont enregistrées dans ce profil.
Vous êtes désormais connecté à un réseau sans fil !
L'icône du WNA1000 s'affiche dans la zone de notification et sur le bureau. Vous
pouvez donc lancer l'assistant de configuration pour apporter des modifications ou vous
connecter à un autre réseau sans fil. La barre d'état située dans la partie inférieure de
l'assistant de configuration affiche des informations importantes relatives à votre
connexion sans fil.
Nom de profil
Adaptateur USB Wireless-N 150
12345 67

Français
16
Description de la barre d'état
1. Réseau sans fil Identifie le réseau sans fil auquel vous êtes connecté.
2. Se connecter à
un réseau
Cliquez sur Join a Network (Se connecter à un réseau) pour lancer
l'assistant de connexion. Vous pouvez sélectionner un autre réseau
sans fil ou vous reconnecter à votre réseau sans fil actuel en cas de
déconnexion.
3. Etat de la
connexion
Etat de votre connexion.
•Connected to Internet (Connecté à Internet) : Vous disposez
d'une connexion sans fil à Internet.
•Connected to Router (Connecté au routeur) : Vous disposez
d'une connexion sans fil au routeur, mais le routeur n'est pas
connecté à Internet.
•169.254.x.x ou ___.___.___.___. La connexion sans fil au
routeur est active, mais il y a un problème avec le routeur.
4. Sécurité • Si le cadenas est verrouillé, la sécurité est activée.
• Si le cadenas est ouvert, le réseau est ouvert et ne bénéficie
d'aucune protection.
5. Canal Canal sans fil utilisé par le réseau. Si de nombreux réseaux sans fil
utilisent le même canal dans votre zone, ils peuvent créer des
interférences. Vous pouvez également basculer sur un autre canal.
6. Débit de transfert
de données
Débit de transfert de données du réseau sans fil mesuré en Mbits/s.
Afin d'optimiser le débit de transfert de données du réseau sans fil,
connectez-vous à un réseau doté d'un point d'accès ou d'un routeur
haut débit, et utilisez une connexion Internet haut débit.
7. Puissance du
signal
Plus il y a de points, plus le signal est puissant. En règle générale,
plus le signal est puissant, plus le débit est élevé.

Français
17
Installation du support de l'adaptateur USB
Vous pouvez utiliser le câble USB et le support de l'adaptateur pour augmenter la portée de
ce dernier et optimiser la réception sans fil. Suivez les instructions pour connecter et fixer
le câble USB, le support en plastique et le système d'attache à l'écran d'un ordinateur.
1. Fixez le côté du système d'attache disposant de picots au milieu de la partie arrière du
support en plastique.
2. Fixez le côté lisse du système d'attache sur la partie latérale de votre écran, vers le
haut pour une réception optimale.
3. Insérez l'adaptateur dans le support en plastique et branchez le câble USB à
l'adaptateur et à l'ordinateur.
4. Fixez ensuite le support sur la partie latérale de l'écran d'ordinateur, à l'endroit où vous
avez placé l'attache.

Français
18
Assistance technique
Une fois que vous avez terminé la procédure de l'assistant de configuration, notez le
numéro de série inscrit sur l'étiquette située sous votre produit. Il vous permettra
d'enregistrer votre produit à l'adresse : http:/www.netgear.fr/support/enregistrement.php.
Vous devez vous enregistrer sur notre site Web avant de pouvoir utiliser notre service
de support téléphonique. Les numéros de téléphone des centres d'assistance clientèle
régionaux sont indiqués dans la garantie et les documents d'informations sur le support
technique, qui se trouvent sur le CD fourni avec votre produit.
Pour obtenir des mises à jour de produits et consulter le support Web, rendez-vous sur
http://www.netgear.fr/support.

This symbol was placed in accordance with the European Union Directive 2002/96 on the Waste
Electrical and Electronic Equipment (the WEEE Directive). If disposed of within the European Union,
this product should be treated and recycled in accordance with the laws of your jurisdiction
implementing the WEEE Directive.
© 2008, 2009 by NETGEAR, Inc. All rights reserved. NETGEAR and the NETGEAR logo are registered
trademarks of NETGEAR, Inc. in the United States and/or other countries. Other brand and product names are
trademarks or registered trademarks of their respective holders. Information is subject to change without notice.
January 2009
