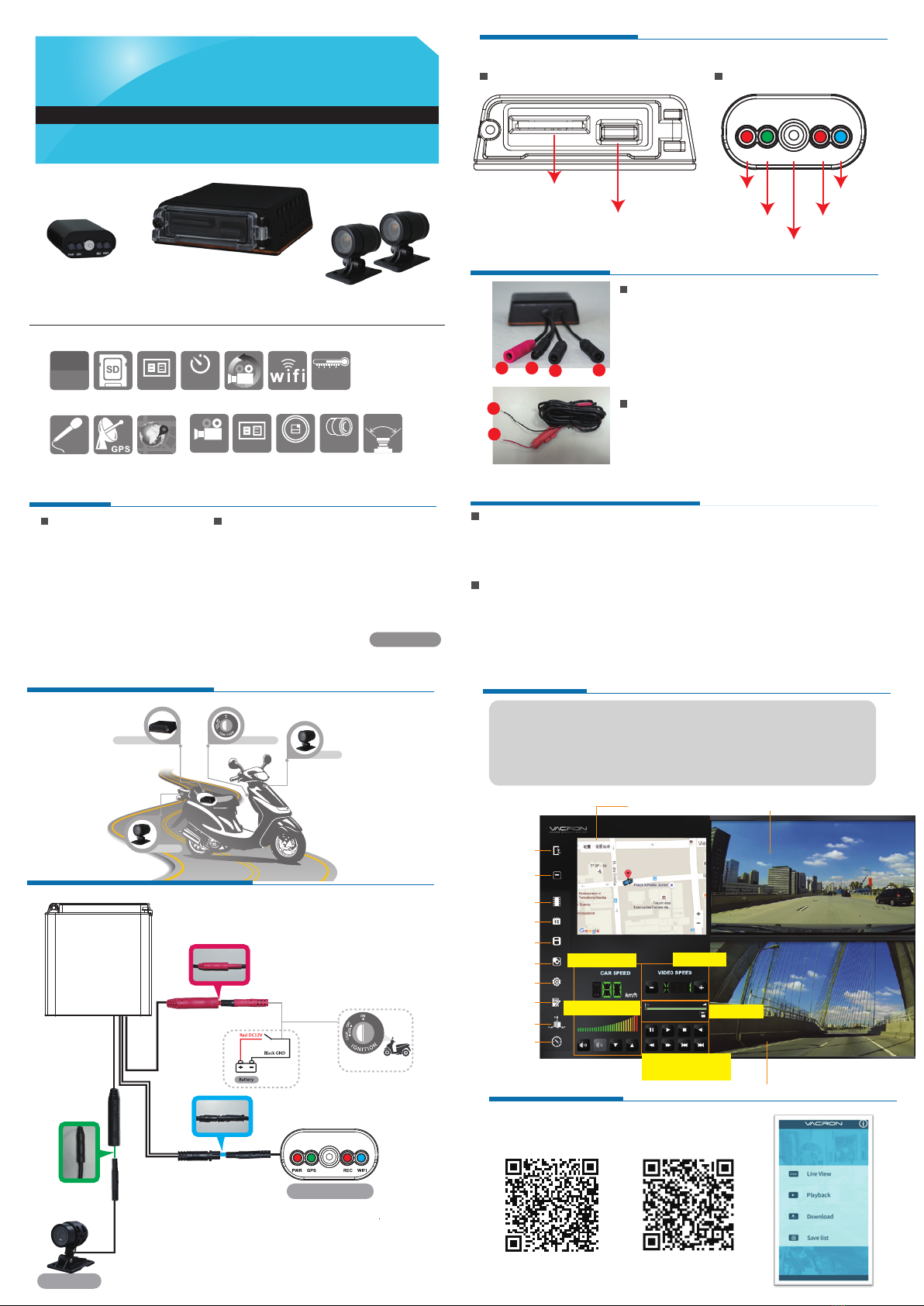

NEWEST 2CH H.264 HD Owner's manual
Power on/off
Vehicle DVR
Camera
Camera
2CH H.264 HD
Mobile DVR for Motorcycle
Quick User Manual
Installation on motorcycle ( For example) Viewer
*Notes:
(A) To do this, the software should be installed DirectX 9.0 or above.
(B) Support OS: WINDOWS 7,8,10, does not support MAC OS
(C) The recommended hardware requirements: i3 above grade 2.7GHZ,
RAM: 4G or more, more preferably independent display card
Installation diagram
DVR installation diagram
CAM1
CAM2
Close
Minimal
Playback
Calendar
Backup
Snapshot
Configuration
Format
G-Sensor
Compass
Google Map / File list
Speed display Play speed
Play speed
Operation control
interface
Volume control
WiFi Connection
VACRON MOTO
for IOS
VACRON MOTO
for android
H12AE0B04
MIC
DC-12V -21~60°C
2CH
DVR super-
capacitor
DC5~12V
car cam 1/4” CMOS
LENS
2.0mm
110˚
HD Camera*2
OBD
(Optional)
2ch DVR
2-Channel Mobile Video Recorder
OBD(optional) HD Camera
Packaging
Accessories
1. DVR Host
2. HD camera *2
3. WiFi dongle
4. Camera cable 2.5meter*2
5. Power cable
Optional Accessory:
1. OBD
2. SD card, 8/16/32G Class10 or above
DVR Host OBD (optional)
SD card slot
WIFI Dongle slot
Cable Installation
DVR Cables
(1)Camera 1 connector
(2) Camera 2 connector
(3)Multi-functional OBD display connector
(4)Power Connector
Note：Please use 720P AHD camera
Power Cable
b
a (a) (RED): Connect to positive electrode
(b) (Black): Connect to negative electrode
Recording & Stop Recording
Systme initialization/Recording
System initializes within 30 seconds when power is on. PWR red light on
when system is rebooting. System starts to recording when REC red light
is flashing.
Shut off / Stop recording
Device offer prolong 3 seconds recording after power off to ensure
date is well stored, user can take out the SD card when indication is off.
1
2
4 3
Product appearance
PWR GPS REC WIFI
Power
GPS Recording
WIFI
Microphone
Car Camera
CAR DVR
(optional)
OBD
Motorbike ACC ON
1. Method：Connect to battery, set
up the switch. Independent power
supply
2.Method：Connect to Motorbike
power supply (ACC ON), when engine
is on turn on automatically.
1. Method 2. Method
x2pcs
2CH DVR主機 / HD 攝影機
機車用監控系統
簡易操作手冊
產品配件
H12AE0B04
產品外觀
配線示意圖
安裝示意圖 Viewer 介面
注意事項:
(a) 要執行此軟體須安裝 DirectX 9.0 以上。
(b) 支援作業系統：WINDOWS 7、8、10，不支援MAC OS
(c) 建議的硬體需求: i3以上等級 2.7GHZ，RAM:4G以上、有獨立顯示卡更佳
(僅供參考)
※記憶卡並不隨機提供，請另外購買。
回放畫面
回放畫面
離開程式
畫面最小化
影片瀏覽
日期瀏覽
備份
擷圖
機器設定
格式化/語言
G-Sensor
地圖工具
Google Map 顯示 /
播放清單速覽 CAM1
CAM2
時速 播放速度
播放軸
播放控制
音量
馥鴻摩托APP
馥鴻摩托 IOS版 馥鴻摩托 ANDROID版
2路 DVR主機
HD 攝影機*2
多功能顯示器
(選配)
2CH DVR主機
多功能顯示器(選配)
MIC
DC-12V -21~60°C
2CH
DVR super-
capacitor
HD 攝影機
DC5~12V
car cam 1/4” CMOS
LENS
2.0mm
110˚
選配:
1. 多功能顯示器
2. 8/16/32G Class10 以上 SD 卡
標配:
1. DVR主機
2. HD攝影機*2
3. WiFi dongle
4. 攝影機延長線2.5米*2
5. 電源線
PWR GPS REC WIFI
DVR主機 多功能顯示器(選配)
SD卡插槽
WIFI Dongle 插槽
電源指示燈
GPS指示燈 錄影指示燈
WIFI指示燈
麥克風接收器
線材說明
DVR車機線材
(1)攝影機連接座 1CH
(2)攝影機連接座 2CH
(3)多功能顯示器連接座
(4)電源線連接座
備註：本機使用需搭配專屬行車攝影鏡頭
電源線線材
b
a
(a) 火線(紅色): 連接至電源正極。
(b) 地線(黑色): 連接至電源負極。
錄影及停止錄影
開機錄影
電源啟動，並等待約 30 秒後，即開機完成。記錄器開機過程中，
PWR 紅燈恆亮。 當 REC 紅燈會呈現閃爍狀態，即表示開始錄影。
關機/停止錄影
電源關閉後會延遲約 3 秒鐘才停止錄影，此時系統將緩衝區回寫至 SD 卡，
待指示燈 熄滅後，即可取下記憶卡讀取所攝錄之檔案。
1
2
4 3
Power on/off
Vehicle DVR
Camera
Camera
Car Camera
CAR DVR
(選配)
機車ACC ON電源
方法1 方法2
方法1：連接蓄電池，接ON/OFF開關,
行車記錄器為獨立電源。
方法2：行車記錄器連接機車鑰匙孔(ACC
ON)，機車啟動時，機器電源即
啟動。
x2台
