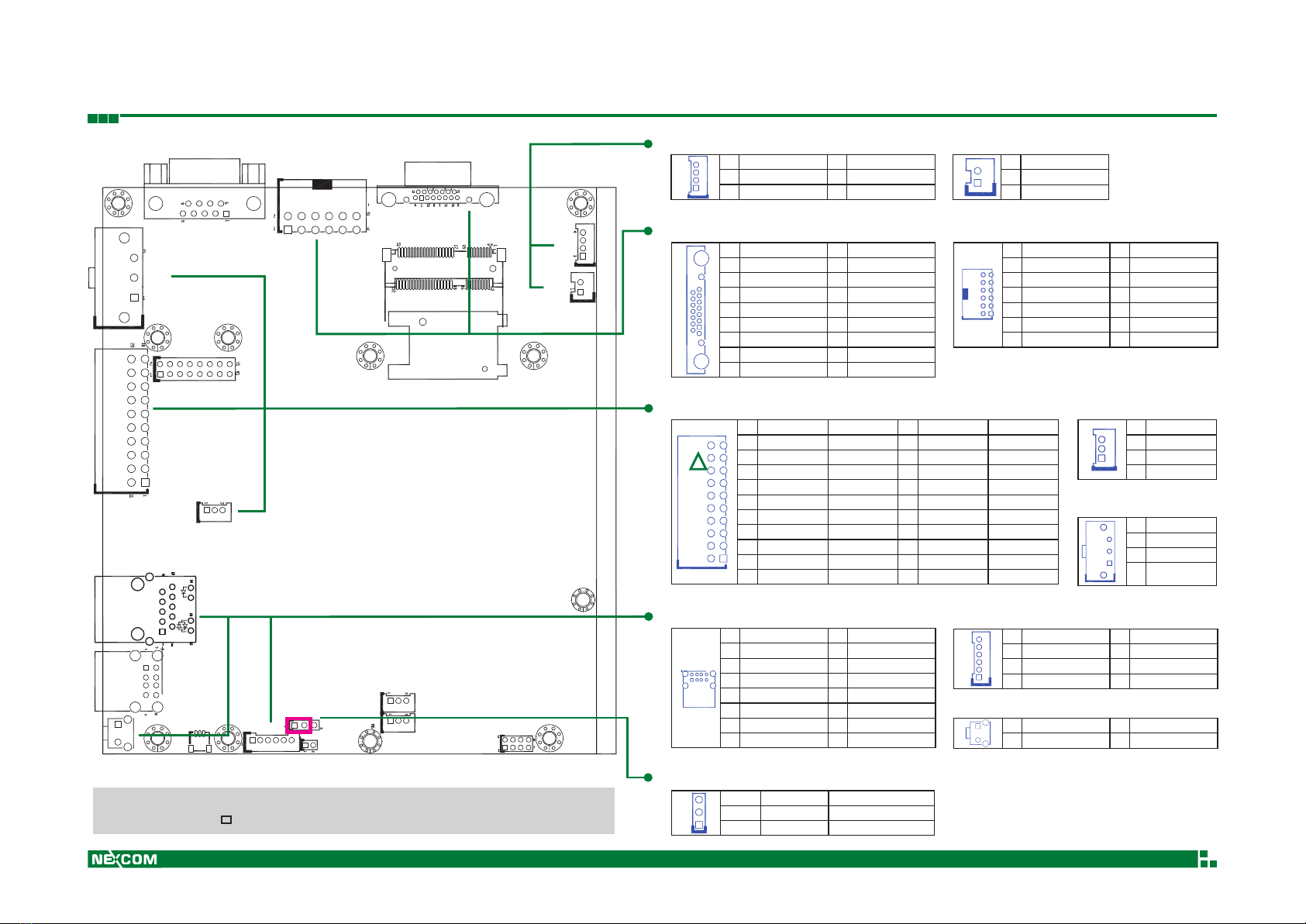

NISB 60 Quick Reference Guide Ver A. (P/N: 60177A0316X00)
Quick reference guide is subject to change without prior notice. For any update, please visit our website:
www.nexcom.com =Pin1 [ * ]=Default setting
J1: I2C CON
4
1
Pin Denition Pin Denition
1 GND 2 VCC3
3 AM335X_I2C0_SCL 4 AM335X_I2C0_SDA
J12: PMIC POWER ON BUTTON
1
Pin Denition
1 PONOFF
2 GND
VGA1: VGA CON
6
1
12
8
3
14
10
5
15
4
9
2
7
11
Pin Denition Pin Denition
1 RED_VGA 2 GREEN_VGA
3 BLUE_VGA 4 N/A
5 GND 6 VGADET
7 GND 8 GND
9 VCC 10 GND
11 N/A 12 CH_DAC_DDCDAT
13 HSYNC_VGA 14 VSYNC_VGA
15 CH_DAC_DDCCLK
CON1: DIO CON
Pin Denition Pin Denition
1 GND 2 DI1
3 DI2 4 DI3
5 DI4 6 COM1
7 GND 8 DO1
9 DO2 10 DO3
11 DO4 12 GND
CN7: DC Jack
3
1
Pin Denition
1 VAIN-
2 VAIN+
3REAR_MTH_
GND
CN6: COM1 & COM2 CON
20 10
11 1
Pin 232 Dene 422/485 Dene Pin 232 Dene 422/485 Dene
1 GND GND 2 SP1_TXD SP1_RX1P
3 N/A SP1_RX1N 4 SP1_RXD SP1_TX1P
5 N/A SP1_TX1N 6 GND GND
7 SP1_CTS SP1_RX2P 8 N/A SP1_RX2N
9 SP1_RTS SP1_TX2P 10 N/A SP1_TX2N
11 GND GND 12 SP2_TXD SP2_RX1P
13 N/A SP2_RX1N 14 SP2_RXD SP2_TX1P
15 N/A SP2_TX1N 16 GND GND
17 SP2_CTS SP2_RX2P 18 N/A SP2_RX2N
19 SP2_RTS SP2_TX2P 20 N/A SP2_TX2N
J8: COM3 CON
3
1
Pin Denition
1 COM3_TXD
2 COM3_RXD
3 ISO_GND
SW4: RESET BUTTON
Pin Denition Pin Denition
1 GND 2 RESET
LAN1: LAN CON
1
Pin Denition Pin Denition
1 TRD0[0]P 2 TRD0[0]N
3 TRD0[1]P 4 TRD0[1]N
5 NA 6 NC
7 TRD0[2]P 8 TRD0[2]N
9 TRD0[3]P 10 TRD0[3]N
11 PHY0_LED_10/100n 12 PHY0_LED_1000n
13 PHY0_LED_ACTn 14 VCC3
J7: INTERNAL USB CON
1
Pin Denition Pin Denition
1 P5V_USB_P34 2 USBCON_3N
3 USBCON_3P 4 USBCON_4N
5 USBCON_4P 6 GND
JP7: PMIC VBACKUP Select
3
1
Pin No. Status Function Description
1-2 (*) Short Normal
2-3 Short Clear PMIC registers
Please set jumper in the marked position
of JP7 to enable the cell battery
