Next PXH64 User manual

V012015
USER MANUAL
PXH64
PX System Mid/High Element
사용자매뉴얼
PXH64
PX 시스템 미드/하이 스피커

Next PXH64 User Manual
www.next-proaudio.com
CONTENT
V012015 - 1 -
INTRODUCTION
- 2
-
SAFETY
FIRST - 2
-
UNPACKING
- 3
-
PX SYSTEM
OVERVIEW - 4
-
PXH64
OVERVIEW - 5
-
CABLE
SELECTING - 5
-
CONNECTION
AND ELECTRIC DIAGRAM - 6
-
AMPLIFICATION
- 8
-
PX SYSTEM
DEPLOYMENT - 8
-
TROUBLESHOOTING
- 14
-
TECHNICAL
SPECIFICATIONS - 15
-
WARRANTY
- 16
-
SPARE
PARTS - 16
-
ACCESSORIES
- 16
-
CONTACTS
- 17
-
소개
안전수칙
개봉
PX 시스템 개요
PXH64 개요
케이블 선택
커넥션 & 작동
앰프
PX 시스템 배치
장애발생
기술 사양
품질보증
부속품
악세서리
연락처
목차

Next PXH64 User Manual
www.next-proaudio.com
INTRODUCTION
Thank you for purchasing a NEXT PXH64. This manual will provide you with important inf
ormation about your NEXT PXH64. Please devote some time reading this manual, and keep it cl
ose for future reference. NEXT-proaudio is concerned with your safety and well-being, so please
follow all instructions and heed all warnings. Also, a better understanding of some specific featu
res of the PXH64 will help you to operate your system to its full potential.
SAFETY FIRST
It’s important that loudspeaker systems are used in a safe manner. Please take some tim
e to review the following points concerning safe use of the NEXT PXH64 element.
DANGER –HEARING DAMAGE
NEXT PXH64 is capable of producing extremely high sound pressure levels and
should be used with care. Hearing loss is cumulative and can result from levels abov
e 90dB if people are exposed for a long period. Never stand close to loudspeakers dri
ven at high levels.
- 2 -
소개
넥스트프로오디오의 PXH64를구매해주셔서 감사합니다. 본매뉴얼은 PXH64에대한 유용하고 중요한 정보를 담고 있습니다. 부디 시
간을 할애하여 이매뉴얼을 정독하시고 바로 쓸수있도록 가까이 비치해 주시기 바랍니다. 넥스트프로오디오는 당신의 안전과 안녕을
생각합니다. 그러니 다음 지시들을 따르고 모든 경고에 주의를 기울여 주세요. 또한 몇가지 특수사항을 더잘이해한다면 시스템을 최
대로 작동시키는데 도움이 될것입니다.
안전수칙
라우드스피커 시스템은 안전한 방법으로 사용하는 것이 중요하다. 시간을 들여 PXH64 스피커의 안전한 사용에 대한 다음 지시사항
을정독해주세요.
위험 - 청력손상주의
넥스트 PXH64 시스템은 매우 고음압 레벨을 낼수있어 조심스럽게 다루어야 합니다. 90dB 이상의 레벨에 장기간 노출될
경우 청력손실이 생길 수있으니 절대 라우드스피커를 높은 레벨에서 작동하지 않도록 해주세요.

Next PXH64 User Manual
www.next-proaudio.com
Stacking
Always ensure that the floor or structure where the stack will take place is even and can
withstand the weight of the complete stack. Do not stack speakers too high, especially outdoors
where winds could topple the stack. Be aware that speakers working at very high power levels
generate vibrations that can creep the systems. Take additional measures to prevent this if need
ed. Place cables in a way that they do not present a trip hazard. Don’t place any objects on top
of the stack, they can fall accidentally and cause injuries. Do not attempt to move the enclosure
s while connected. Try not to operate the PXL118 under heavy rain or moisture, it is weather-re
sistant but not completely “weather-proof”. Also do not expose the systems to extreme heat or
cold conditions to prevent component damage.
Rigging and suspension
WARNING: DO NOT SUSPEND PXL118 Sub1. In the NEXT PX system only the PXL1
18 Sub 2, PXH64 and PXA8000 are designed to be suspended, PXL118 Sub 1 was not designed
having suspended use in mind.
Before rigging or suspending any NEXT PX system component, inspect all components an
d all hardware for any signs of damage or missing parts. If you find any damaged, corroded
or deformed parts, do not use them, replace them immediately. Do not use hardware that isn’t l
oad rated or that its rating is not enough to handle the system’s weight with a good safety
factor. Don’t forget that the hardware won’t just hold the systems weight. It has to be sturdy en
ough to handle dynamic forces like winds without any part deformation.
NEXT PX system installation should only be carried out by qualified personnel. Always us
eadequate protective clothing and equipment to prevent possible injuries. Isolate the
surrounding area during installation and operation, to prevent general public presence near the
systems. Also, be sure you understand all local and national regulations regarding equipment in
stallation. Failure to comply with these instructions may result on injury or death.
UNPACKING
Each NEXT PX system component is built in Europe (Portugal) by NEXT-Proaudio, to the
highest standard and thoroughly inspected before it leaves the factory. When unpacking the NE
XT PXH64, examine it carefully for any signs of possible transit damage and inform your dealer i
mmediately if any such damage is found.
It is suggested that you retain the original packaging so that the system can be repacked
in the future if necessary. Please note that NEXT-proaudio and its authorized distributors cannot
accept any responsibility for damage to any returned product through the use of non-approved
packaging.
V012015 - 3 -
스택
스택 설치할 바닥이나 구조물이 평평한지 최대 스택 무게를 견딜 수있는지 항상 확인한다. 너무 높게 스피커를 쌓지 않도록, 바람이 부는
외부에서는 스택 된장비가 넘어지지 않도록 한다. 스피커를 너무 높은 레벨에서 작동하면 시스템에 서서히 손상을 줄수있는 진동이 발
생되니 주의해야 한다. 필요하다면 추가 조치를 취할 필요가 있다. 케이블이 발에 걸리지 않도록 치운다. 스택 위에는 갑자기 떨어지거나
부상을 일으킬 수있는 어떤 물건도 올리지 않도록 한다. 연결 중에는 인클로저가 움직이지 않도록 한다. 완벽한 “내후성” 제품이 아니기
때문에 호우나 습기에 노출된 채로 작동하지 않도록 한다. 손상을 입힐 수있는 극도의 열기나 찬공간에 노출시키지 않는다.
리깅과 서스펜션 안전 고려
경고:PXL118 서브1 리깅 금지. 넥스트 PX시스템 중에서 PXL118 서브2, PXH64, PXA8000 제품만 매달 수있으며, PXL118 서브1은
매달도록 설계되지 않았다.
PX 시스템 요소들을 매달기 전에, 모든 부품이나 하드웨어에 어떤 손상표시가 있는지 빠진 부품은 없는지 확인한다. 어떤 손상이나 부식,
변형된 부분이 있다면 사용하지 말고 즉시 교체한다. 하중범위를 벗어나거나 좋은 안전율의 시스템 무게를 견디지 못하는 하드웨어는 사
용하지 않는다. 어떤 부품의 변형 없이 바람이나 기타 역동적인 힘을 충분히 견딜 만큼 강해야 한다.
PX 시스템 설치는 자격이 있는 사람이 다루어야 한다. 생길지 모르는 부상을 예방하기 위해 항상 적절한 보호의복과 장비를 착용한다.
단단하고 평평한 바닥에 시스템을 설치하며 시스템 근처 사람들의 안전을 위해 설치와 운영 중에는 주변과 격리시킨다. 장비설치에 대한
지역 및국가규정을 이해한다. 이러한 지시사항들을 무시하거나 불이행 시부상이나 사망에 이를 수있다.
개봉
PX 시스템 제품은 모두 최고 수준 품질과 공장 출고 전철저한 검사로 넥스트프로오디오 포르투갈 본사에서 제작된다. PXH64를개봉 할
때, 배송 중에 어떤 손상이 있었는지 주의 깊게 확인하고 문제가 있다면 딜러에게 즉각 알려야 한다.
추후 필요 시다시 패킹할 가능성에 대비하여 기존 포장재를 잘보관해 두길 바란다. 넥스트프로오디오와 공식총판대리점은 잘못된 포장
으로 반송된 상품의 손상에 대해 어떠한 책임도 지지 않는다.

Next PXH64 User Manual
www.next-proaudio.com
PX SYSTEM OVERVIEW
The PX system is a complete plug ‘n’ play, pro
cessor-controlled, horn-loaded stacking P.A. system o
ptimized for flexible, very high power, modular array
configurations, for use in festival tents, clubs and at o
pen-air events. Very high sound pressure, extreme re
liability, easy transportation, fast setting-up times and
easy cabling, are just some of the important practical
advantages of PX system complete systems.
Setting the highest standards in audio perform
ance, reliability and price, for situations where line ar
rays do not present themselves as the best solution i
n terms of cost, complexity and flexibility, the PX syst
em is a perfect alternative, offering easier set up, les
s cabling, and simpler operation.
High-quality components combined with the n
ew Mid/High, coaxially mounted horns, the hybrid ba
ss horns and the latest processor DSP technology, de
liver maximum sound pressure and superlative audio
performance.
The components of the PX System can be quic
kly and easily configured to cover an enormous rang
e of different sound reinforcement applications in ve
nues of all shapes and sizes without any need for co
mplex calculations, controller adjustments and limiter
settings.
If extreme sub levels are needed for an open
air DJ event, just add another sub on each side. If th
e brass band in the beer tent wants ultra-wide cover
age, just use two subs and two angled tops per side.
If a Top 40 band suddenly finds itself playing to an a
udience of 3000, the same system amp can drive fou
r subs and two tops per side.
- 4 -
PX 시스템 개요
PX 시스템은 페스티벌, 클럽, 야외 이벤트에 사용하도록 유연성, 고출력, 모듈
러어레이 구성으로 최적화된 완벽한 플러그 ‘앤’ 플레이, 프로세서 컨트롤, 혼
로드 스택 PA 시스템이다. 매우 높은 음압, 뛰어난 신뢰도, 쉬운 이동, 빠른 셋
업시간, 쉬운 케이블링은 모두 완벽한 PX시스템의 중요하고 실용적인 장점들
이다.
음향 성능, 신뢰도, 가격 면에서 최고의 기준을 세우는 PX 시스템은 완벽한 대
안이 된다. 이시스템은 더쉬운 셋업, 적은 케이블링, 단순한 작동이 가능하여
비용, 복합성, 유연성 면에서 여타 라인어레이 스피커들이 해결할 수없는 장
소에 최고의 솔루션이 될수있다.
새로운 미드/하이, 동축 마운트 혼, 하이브리드 베이스 혼, 최신 프로세서 DSP
기술들로 구성된 고품질 스피커들은 최대 음압과 최상급 오디오 성능을 재생
한다.
PX시스템 요소들은 복잡한 계산, 컨트롤러 조정, 리미터 세팅을 할필요 없이
모든 형태와 크기의 장소에 매우 다양하고 다른 음향시스템 설치가 가능하게
끔빠르고 쉽게 구성된다.
더높은 서브우퍼 레벨이 야외 DJ 이벤트에 필요하다면, 양쪽에 또하나의 서
브우퍼를 추가하면 된다. 비어텐트에 브라스 밴드가 엄청 넓은 커버리지를 원
한다면, 한쪽당두대의 서브우퍼와 벌림각을 달리 준두대의 스피커를 탑으
로쌓으면 된다. 최고 40명의 밴드가 갑자기 3000명의 청중들 앞에서 공연을
해야 한다면, 같은 시스템 앰프가 한쪽당 네대의 서브우퍼와 두대의 스피커
를구동할 수있다.

Next PXH64 User Manual
www.next-proaudio.com
PXH64 OVERVIEW
The NEXT PXH64 Mid/High element is pa
rt of the PX system. The NEXT PXH64 was enginee
red to be a powerful medium to long- throw, mid/h
igh frequency cabinet in a coaxial configuration, co
vering the frequency range from 150Hz up to 19kH
z.To obtain the highest possible on-axis sound pres
sure levels and clear and intelligible sound reprodu
ction over long distances, the PXH64 mid/high unit i
s entirely horn-loaded. The coaxial arrangement of
the High Frequency CD horn and the Mid Frequenc
y 12″ speaker (also horn-loaded) creates a precise
coverage pattern of 60°H x 40°V over a fre
quency range from 400Hz - 17kHz, ensuring equal
sound within the coverage area. The HF range
from 1.150kHz upwards is reproduced by a Neodymium
1.4” driver with a 3” voice coil and a Constant Q horn, whilst
coverage in the mid-range from 150Hz to 1.25kHz is
provided by a low power compression 12” driver loaded into a midrange horn. Wider coverage c
an be achieved using multiple elements, laterally stacked or flown.
V012015 - 5 -
CABLE SELECTING
Selecting a cable consists of calculating the correct cable section (size) in relation to the l
oad impedance and the required cable length. A small cable section will increase its serial resist
ance, which will induce power-loss and response variations (damping factor).
The following table indicates, for 3 common sizes, a cable length with a maximum serial
resistance equal to 4% of the load impedance (damping factor = 25):
Cable section Maximum Length related to load impedance
8 Ω4Ω
1.5 mm² 12 m [40 ft] 6 m [20 ft]
2.5 mm² 20 m [64 ft] 10 m [32 ft]
4 mm² 32 m [104 ft] 16 m [52 ft]
PXH64 개요
PXH64 미드/하이 스피커는 PX 시스템의 일부로 동축 설계 된롱스루 미
드/하이 주파수 캐비닛을 위한 강력한 매체로 제작되었으며 150Hz에서
최대 19kHz에달하는 주파수 범위를 커버한다. 가능한 가장 높은 축중심
의음압레벨과 먼거리상에서 깨끗하고 이해하기 쉬운 음향재생을 위해
PXH64 미드/하이 스피커는 완전한 혼로드 스피커이다. 고주파수 CD혼
과미드 주파수 12인치 스피커(역시 혼로드)의동축 방식은
400Hz~17kHz에이르는 주파수 범위에서 수평 60도, 수직 40도의 정확
한커버리지 패턴을 만들고 커버리지 지역 내에서 동등한 사운드를 보장
한다. 150Hz 에서 1.25kHz에이르는 미드레인지 혼커버리지가 저출력
압축 12인치 드라이버에 의해 구동되는 반면, 1.150kHz 이상의 HF 범위
는3인치 보이스코일과 콘스턴트 Q혼과 네오디뮴 1.4인치 드라이버에 의
해구동된다. 스피커를 여러 대사용하여 가로로 스택하거나 플라잉하면
더넓은 커버리지를 얻을 수있다.
케이블 선택
케이블을 선택하는 것은 로드임피던스와 필요 케이블 길이에 대한 정확한 케이블 섹션(크기)를계산하는 것이다. 작은 케이블 섹션은
직렬저항을 증가시키는데 이는 전력손실이나 응답차(댐핑팩터)를유발시킨다.
아래 도표는 3개의 일반 사이즈에 대해 4% 로드임피던스와 동등한 최대 직렬저항을 가진 케이블 길이를 보여준다. (댐핑팩터=25):

Next PXH64 User Manual
www.next-proaudio.com
CONNECTION AND ELECTRIC DIAGRAM
The PXH64 is connected through Neutrik® Speakon® NL8FC plugs (not supplied). A
wiring description is printed on the connections panels located on back of the cabinet.
The 8 pins of the 2 NL8 Speakon sockets are wired in parallel within the enclosure.
Either connector can be used to connect to the amplifier or another Sub.
See the table and the diagram below:
NL8
PIN
Description
1+
PXL118 SUB1
Reserved
1
-
PXL118 SUB1
Reserved
2+
PXL118 SUB2
Reserved
2
-
PXL118 SUB2
Reserved
3+
PXH64 MID
+
3
-
PXH64 MID
-
4+
PXH64 HIGH
+
4
-
PXH64 HIGH
-
- 6 -
커넥션 & 전기구성도
PXH64는뉴트릭 스피콘 NL8FC 플러그(미제공)로연결된다. 배선도는 캐비닛 후면에 있는 연결패널에 그려져 있다.
2개의 NL8 스피콘 소켓의 8핀은 인클로져 내에 병렬로 연결된다. 모든 커넥터는 앰프로 연결하거나 다른 서브우퍼로 연결하
여사용할 수있다.
아래 표와 도식을 보자.

Next PXH64 User Manual
www.next-proaudio.com
Electric Diagram
MF
V012015 - 7 -
HF
MF+ (Grey); HF+ (Red)
MF - (Black); HF - (White)
전기구성도

Next PXH64 User Manual
www.next-proaudio.com
AMPLIFICATION
When used in the PX system standard configuration, all processing and powering needs
are taken care of by the PXA80001 element. Care should be taken to avoid amplifier clippi
ng. It is important to understand that a low power amplifier driven into clipping is more likely to
damage a loudspeaker than a higher power amplifier used within its ratings. This is because mu
sic signals have a high peak-to-average "crest" factor. When an amplifier is severely overdriven,
its output waveform is “clipped” (its peaks are squared off) –reducing the crest factor. In extre
me cases, the waveform can approach that of a square wave. An amplifier is normally capable o
f producing far more power under these conditions than its undistorted rated power output. The
use of very high power amplifiers with outputs much greater than those recommended is discou
raged.
Care should also be taken to avoid switch-on surges, which can result in momentary pow
er peaks in excess of specified ratings. The PXA8000 element has a protection circuit to avoid th
is between the integrated processor and amplifier. Nevertheless, this circuit only works within th
e PXA8000 components, if you switch off your mixer or any other exterior component the powe
r surge will occur. When powering up a sound system it is important to switch on the amplifiers
last, after the mixer and control electronics have stabilised. When powering down the system, r
everse the sequence and switch off the amplifiers first.
PX SYSTEM DEPLOYMENT
The PX System is a versatile, easy and fast deployment system. It can be used ground- s
tacked or suspended. Combined with the optional splay adjustment kit NC07712, you can adjust
the splay as needed in 5º steps up to 10º front or rear.
GROUND STACKING
There are some things you should know about ground-stacking the PX System. PXL118 S
UB1 and SUB2 have a correct order on the stack. Always start with SUB1 from the ground. Othe
r than that, the stack is pretty standard. The PXH64 has two working positions. It can work in a
H60º x V40º when there is only one vertical stack per side, or you can rotate it to achieve a H4
0º x V60º when you have a double stack on the same place. This way you’ll reduce the comb ef
fects between those elements. You can also arrange it so you have up to 80º horizontal coverag
e. Of course, if you need more coverage, you can either triple stack, or if you don’t have the m
eans, double stack in the H60º x V40º positioning.
1 Refer to PXA8000 manual for more information.
- 8 -
PX시스템 기본 구성에 사용될 때, 모든 프로세싱과 출력 요구는 PXA80001으로 처리된다. 앰프가 클리핑 되지 않도록 주의를 기울여야
한다. 클리핑되는 저출력 앰프가 정격출력 내에서 사용되는 고출력 앰프보다 라우드스피커를 더쉽게 손상시킬 수있다는 점을 이해하는
것이 중요하다. 그이유는 음악적 시그널이 평균 대비 최대의 높은 “파고율(crest factor)”을 가지고 있기 때문이다. 앰프가 심하게 허용치
이상으로 구동되면, 출력 파형은 파고율을 줄이면서 “클리핑”(최고치는 평평해진다) 된다. 극단적인 경우, 파형이 구형파(square wave)
에다다를 수있다. 앰프는 보통 정상적인 정격출력보다 더큰출력을 재생할 수있지만, 권장출력보다 훨씬 더큰출력으로 고출력 앰프
를사용하는 것은 금물이다.
또한, 명시된 수준을 초과하여 순간최대출력을 일으킬 수있는 스위치 온서지를 주의해야 한다. PXA8000은통합 프로세서와 앰프 사이
에이러한 서지를 피하기 위해 보호 회로가 있다. 그렇지만 이러한 회로는 PXA8000 내에서만 작동한다. 만일 믹서나 다른 외부 장치를
끄면 파워 서지가 발생할 수있다. 음향시스템의 출력을 올릴 때, 믹서와 컨트롤 장치가 안정화된 이후에 마지막으로 앰프를 켜는 것이 중
요하다. 시스템의 출력을 내릴 때에는 순서를 바꿔서 앰프를 제일 먼저 꺼야 한다.
앰프
PX 시스템 배치
PX 시스템은 다용도의 사용하기 쉽고 빠른 배치 시스템이다. 그라운드 스택을 하거나 매달 수있으며 옵션으로 벌림각 조정 키트
NC07712에결합하면 필요한 만큼 전/후면 10도까지 5도단계로 벌림각을 조정할 수있다.
그라운드 스택
PX시스템을 그라운드 스택 하는 것에 대해 알아야 할몇가지가 있다. PXL118 SUB1과SUB2는스택 시정확한 순서가 있다. 항상 바닥
에서부터 SUB1로시작해야 한다. 그것 이외에는 특별히 까다로운부분은 없다. PXH64는두개의 작동 위치가 있다. 한쪽에 수직으로
된하나의 스택을 쌓으면 수평 60도, 수직 40도로 작동하며, 같은 장소에 더블로 스택하면 수평 40도, 수직 60도를 만들도록 회전시킬
수있다. 이런 식으로 스피커들 사이의 빗질효과(Comb effect)를줄일 수있다. 또한 최고 80도수평 커버리지를 내도록 조정 가능하다.
물론 더큰커버리지를 원하면 세대의 스택을 쌓을 수있다. 그럴 여유가 없다면 수평 60도, 수직 40도로 더블로 스택 하면 된다.
1. 더많은 정보는 PXA8000 매뉴얼 참조.

Next PXH64 User Manual
www.next-proaudio.com
Follow the lines on the PXH64 to help you on the positioning. Those lines aren’t just an a
esthetic element. They tell you how to position your system to achieve your desired coverage p
attern.
Let’s proceed with a standard stack.
Step 1. - Start with PXL118 Sub 1 and place PXL118 Sub 2 on top of it.
PXL118 SUB 1
PXL118 SUB 2
V012015 - 9 -
위치를 잡기 쉽도록 PXH64에선을 그려놓았다. 이선들은 단지 미적인 요소가 아니다. 시스템에 사용자가 원하는 커버리지 패턴으로
어떻게 위치를 잡는지 알려준다.
일반적인 스택 법을 실행해 보자.
Step 1. –PXL118 SUB1을시작으로 그위에 PXL118 SUB2를놓는다.

Next PXH64 User Manual
www.next-proaudio.com
Step 2. –Place the PXA8000 on top of the PXL118 SUB 2.
Step 3. –Last, place the PXH64 on top of the PXA8000. It’s as easy as it can be.
- 10 -
Step 2. –PXL118 SUB2 위에 PXA8000을놓는다.
Step 3. –마지막으로, PXA8000 위에 PXH64를놓는다.

Next PXH64 User Manual
www.next-proaudio.com
Ok, this is the standard configuration of the PX System. Now you can proceed and conne
ct the system as explained on the PXA8000 user manual. But sometimes you may need to tilt th
e PXH64 a little to better address the audience. The PX System is towering by itself, it’s easily pr
edictable you will need to tilt the PXH64. For that you will need the PX Splay adjustment kit me
ntioned earlier. This splay kit allows frontward tilt in 5º or 10º.
This kit can be applied connecting the PXH64 to the PXA8000 power-rack, or connecting
the PXH64 to PXL118 Sub 2. The assembly method is exactly the same, so we’ll review only the
assembly for a frontward tilt between the PXH64 and the PXA8000.

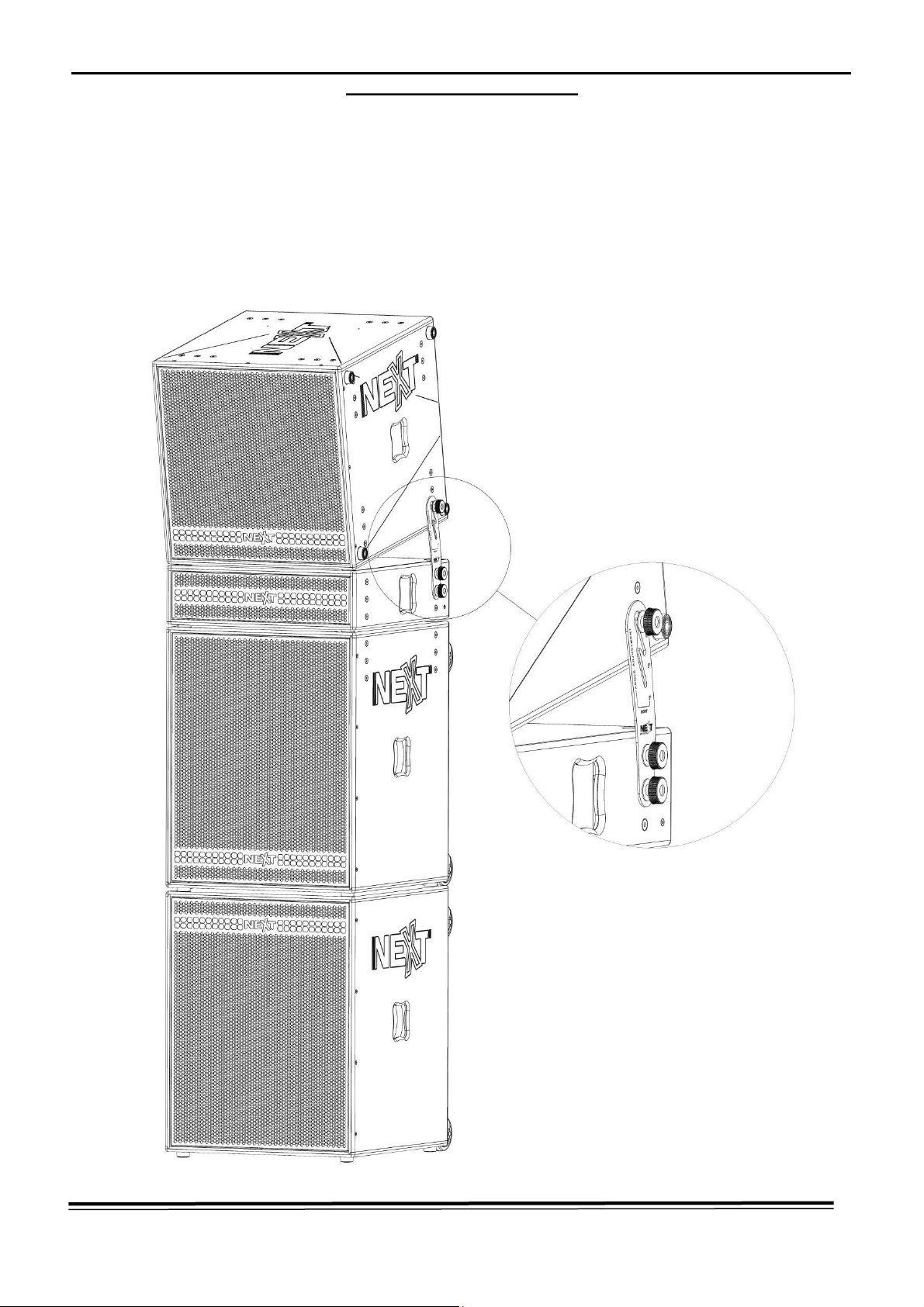

Step 1. –Remove the upper two screws of the PXA8000 on the rear as shown in the picture:
NC07712
V012015 - 11 -
자, 이것은 PX 시스템의 기본 구성이다. 이제 PXA8000 사용자 매뉴얼에 설명된 대로 시스템을 이어서 연결할 수있다. 그러나 간혹
청중에게 더잘전달되도록 PXH64를조금 기울일 필요가 있을 수있다. PX 시스템은 그자체로 쌓을 수있고 기울일 필요가 있는지
쉽게 예측 가능하다. PX 벌임각 조정 키트를 필요로 할경우에 대해 앞서 언급했다. 이키트를 이용해 앞쪽으로 5도또는 10도로 기울
일수있다.
이키트는 PXH64를PXA8000 파워랙으로 연결하거나 PXH64를PXL118 SUB2로연결할 때쓸수있다. 조립방법은 정확히 똑같아
서PXH64와PXA8000 사이의 앞쪽 기울임에 대한 조립법을 보면 된다.
Step 1. –그림에 보이는 후면 부분 PXA8000의위쪽 두개의 나사를 뺀다.

Next PXH64 User Manual
www.next-proaudio.com
Step 2. –Remove the screw on the PXH64 rear group as shown in the image.
Step 3. –Follow the full standard assembly as described earlier. Then, place the adjustment
guides on the PXA8000 one at each side, like in the image below. Position the screws but do
not tighten them just yet.
- 12 -
Step 2. –그림에 보이는 대로 PXH64 뒤쪽의 나사들을 제거한다.
Step 3. –처음에 설명한 대로 완전한 기본 조립법을 따른다. 그러고 나서 아래 그림처럼 조절가이드를 한쪽 당하나씩
PXA8000 옆에 붙인다. 위치를 잡기 전에 나사를 미리 조이지 않는다.

Next PXH64 User Manual
www.next-proaudio.com
After positioning the screws, pull the PXH64. You will notice that, if you don’t tighten the
screws, the guide will position in a way that if you let it go down slowly, it will enter the cavity o
f the nearest angle. So, if you pull halfway and then let go, you will have a 5º splay, and if you
pull it over to the top, it will enter the 10º cavity. Notice that this system only works the way up
. If you want to descend from 5º or 10º into 0º, someone will have to hold the guides in place f
or you. When the guides reach the splay you want, tighten the screws.
V012015 - 13 -
나사로 위치를 잡으면, PXH64를당긴다. 나사를 조이지 않으면 가이드는 서서히 제위치로 내려가서 가장 가까운 각의 구멍에 들어가게
된다. 그래서 중간지점으로 당기거나 그대로 두면 5도각이 잡히고 꼭대기까지 잡아당기면 10도구멍에 들어가게 된다. 이시스템은 높
이쌓았을 때에만 효과가 있다. 5도나 10도에서 0도로 숙이고 싶으면 누군가 가이드를 잡아주어야 한다. 가이드가 원하는 각에 도달하면
나사를 조인다.

Next PXH64 User Manual
www.next-proaudio.com
FLYING THE SYSTEM
The PX System elements that can be suspended, like the PXH64, were designed to be s
uspended using standard cargo restraint tracks, or eyebolts. Any of the exterior screws on the
PXH can be used for that purpose. The cabinet is steel braced from the inside. Despite that, ha
nging more than three units on the same vertical stack is not advised.
TROUBLESHOOTING
Simple troubleshooting does not require sophisticated measurement equipment and can
be easily undertaken by users. The technique should be to segment the system in order to iden
tify the faulty system component: signal source, controller, amplifier, loudspeaker or cables. Mos
t installations are multi-channel. It is often the case that one channel works and others do not.
Trying different combinations of system elements can usually help to isolate and locate the fault
.
Some cabinet faults can be quite easily identified and corrected by the user. A simple sw
eep with a sine wave generator can be very helpful though it MUST be made at a fairly low leve
l to prevent damage to the components. A sine wave sweep can help find:
- Flying Points
- 14 -
플라잉 시스템
PXH64처럼 매달 수있는 PX 시스템 제품들은 표준 화물 규제 트랙이나 아이볼트를 사용해 매달도록 설계되었다. PXH의외부 나사들
은그목적으로 사용된다. 캐비닛은 내부에서 부터 스틸 보강이 되어 있지만 같은 수직 스택에 3개이상의 유닛을 매다는 것은 추천하지
않는다.
장애 발생
단순 고장은 정밀 측정 장치가 불필요하고 사용자가 쉽게 고칠 수있다. 결함이 있는 시스템 요소(시그널 소스, 컨트롤러, 앰프, 라우드
스피커, 케이블)를판별하기 위해 시스템을 분리하는 기술이 필요하다. 대부분은 멀티채널로 설치되는데, 주로 한채널만 작동하거나
다른 채널들이 작동되지 않는 경우이다. 시스템 요소들 간에 다른 조합들을 시도해 보는 것이 주로 결함을 분리시키거나 찾아내는데 도
움이 된다.
어떤 캐비닛 결함은 꽤쉽게 발견되고 사용자가 고칠 수있다. 사인파발생기를 이용한 간단한 조작이 스피커 손상을 막기 위해 매우 낮
은레벨에서 조작되긴 해도 아래와 같이 상당한 도움이 될수있다.

Next PXH64 User Manual
www.next-proaudio.com
Vibrations due to loose screws.
Air-leak noises: check that no screws are missing, particularly where the accessories
attach to the cabinet.
Vibrations due to a front grille badly positioned on the quick release fixings.
Foreign object that has fallen into the cabinet after repair or through the ports.
Internal connection wires or absorbing material touching the loudspeaker diaphragm:
check by removing the bass loudspeaker.
Loudspeaker not connected or phase reversed following a previous inspection, test or
repair.
TECHNICAL SPECIFICATIONS
PXH64 TECHNICAL SPECIFICATIONS
Design
Coaxial
Horn
Nominal Impedance
(Mid/High)
8Ω/8Ω
Continuous Power Handling
(Mid/High)
800W/160W
Sensitivity (1W/1m Half
-Space) (Mid/High)
107dB/113dB
Maximum
SPL (calculated) (Mid/High)
136dB/135dB
Frequency Response
(-10dB)
130Hz
- 18000Hz
Dispersion
H
60º x V 40º / H 40º x V 60º
Crossover Frequency
(active)
150Hz/1150Hz
Components
1 x 12” Mid; 1 x
1.4” High
Connectors
2 x Parallel Neutrik®
NL8
Enclosure
Material
15mm
Birch Plywood
Finish
Black
Textured Water-based paint
Grille
Metal grille with black acoustically
-invisible foam
Castors
4
(Optional)
Rigging
Tracks
16
(Optional)
Dimensions (W x H x
D)
616
x 612 x 641 mm
Weight
46
Kg
Dimensions
V012015 - 15 -
 느슨한 나사 때문에 발생하는 진동
 공기 부족 노이즈 : 나사가 빠지지 않았는지 체크할 것, 특히 캐비닛에 붙는 액세서리가 있는 부분
 퀵릴리즈 고정 시, 전면 그릴의 잘못된 배치로 발생하는 진동
 수리 후에 캐비닛 안으로나 포트를 통해 들어갔을지 모르는 이물질
 라우드스피커 진동판을 건드는 내부 연결 배선이나 흡습재 : 베이스 라우드스피커를 제거하여 체크할 것
 사전 검사나 수리 후에 바뀐 위상이나 연결되지 않은 라우드스피커
기술 사양
치수

Next PXH64 User Manual
www.next-proaudio.com
WARRANTY
NEXT products are warranted, by NEXT-proaudio, against manufacturing defects in m
aterials or craftsmanship over a period of 5 years for the loudspeakers, and 2 years for the othe
r components, counting from the date of original purchase. The original receipt of purchase is
mandatory for warranty validation purposes, and the product must have been bought from a NE
XT-proaudio authorized dealer. During the warranty period NEXT-proaudio will, at its own discret
ion, either repair or replace a product which prove to be defective provided that the product is r
eturned in its original packaging, shipping prepaid, to an authorized NEXT-proaudio service age
nt or distributor.
NEXT-proaudio cannot be held responsible for defects caused by unauthorized modificati
ons, improper use, negligence, exposure to inclement weather conditions, act of God or acciden
t, or any use of this product that is not in accordance with the instructions provided by this man
ual and/or NEXT-proaudio. NEXT-proaudio is not liable for consequential damages.
This warranty is exclusive and no other warranty is expressed or implied. This warranty d
oes not affect your statutory rights.
SPARE PARTS
- 16 -
Reference Description
NC01710
NEXT
PXH64 Grille
NC03710
NEXT
PXH64 60 x 40 1.4” Horn
BB01261
NEXT
PXH64 HF 1.4” Driver
BB05063
NEXT
PXH64 MF 12” Driver
NCS05710
Next
PXH64 Connections Back Panel
ACCESSORIES
Reference Description
Wheel
Kit
BA00004
Cargo Restraint Track with Double Stud
Ring
VP11224
NEXT
M8 Eyebolt
NC07712
NEXT
PX System Splay adjustment kit
넥스트 제품은 재료나 제작에 대한 제조결함에대해 넥스트프로오디오가 보증한다. 구매일로부터 라우드스피커는 5년간, 다른 제품은 2년
간보증된다. 품질보증이 유효하기 위해서는 구매영수증 원본이 필요하며 넥스트프로오디오 공식딜러로부터 구매한 제품이어야 한다. 보
증기간 동안에 넥스트프로오디오는 결함이 있다고 판단되는 제품에 대해 재량으로 수리나 교환을 해줄것이다. 단, 오리지널 패킹으로 배
송되어야 하고 배송비는 선불로 지불되어야 하며, 공식인증대리점을 통해 구매된 제품이어야 한다.
넥스트프로오디오는 비공식 절차를 통한 조작이나 부적절한 사용, 부주의, 악천후 노출, 불가항력, 이매뉴얼의 지시사항을 따르지 않은 제
품사용 등으로 발생한 결함에 대해서 책임지지 않는다. 넥스트프로오디오는 중대한 손상에 대해 법적책임이 없다. 본보증서에 기재된 내
용이 소비자가 주장할 수있는 유일한 구제 수단이며, 고객의 법적권리에 영향을 미치지는 않는다.
품질보증
부속품
악세서리

Next PXH64 User Manual
www.next-proaudio.com
CONTACTS
V012015 - 17 -
In case of any doubts or any information just:
Write us:
NEXT-proaudio
Rua da Venda Nova, 295
4435-469 Rio-Tinto Port
ugal
Contact us:
Tel. [phone]
Fax. [phone]
Send an e-mail:
[e-mail]
Search our website:
www.next-proaudio.com
연락처
넥스트프로오디오 한국총판공식대리점 ㈜아빅스
본사주소 : 경기도 성남시 분당구 황새울로 351번길10, 5층(서현동, 여암빌딩)
대표전화 : 02-565-3565
팩스 : 02-565-3559
홈페이지 : www.avix.kr
블로그 : www.avixtech.blog.me
페이스북 : www.facebook.com/avixtech
궁금한 점이나 더많은 정보를 원하시면 언제든지 연락주세요.
