Om NIBE AG-BU10
NIBE AG-BU10 är en styrenhet för värmepump som styrs via mobiltelefon.
Den är kompatibel med NIBE ARIA värmepumpar och med alla mobiltelefoner
NIBE AG-BU10 används enklast med en smartphone, med hjälp av en
NIBE ARIA-app som kan laddas ner från Google Play (för Android) eller App
Store (för iPhone). Anordningen kan även styras med textmeddelanden (SMS)
via en vanlig mobiltelefon. NIBE AG-BU10 möjliggör fjärrstyrning av driftläget,
rumstemperaturen och inställningar av fläkthastigheten. NIBE AG-BU10
kan även rapportera låg rumstemperatur, strömavbrott och värmepumpens
underhållsintervall.
AG-BU10 funktion är att den skickar info från AG-BU10 till värmpumpen och
kan inte ta emot information från värmepumpen.Info som erhålls från AGBU10
till mobilen är senaste skickade meddelande till värmepumpen och inte
värmepumpens verkliga status.
Meddelande om strömavbrott kommer ifrån AG-BU10 uppkoppling
(batterieladdare) status mot nätet. Aktuell rumstemperaturen som anges är
AGBU10 uppmätta temperatur där den är placerad.
Denna utrustning är i överensstämmelse med de väsentliga kraven och andra
relevanta bestämmelser i direktiv 1999/5/EC (se nibe.eu).

6 7
Knappar

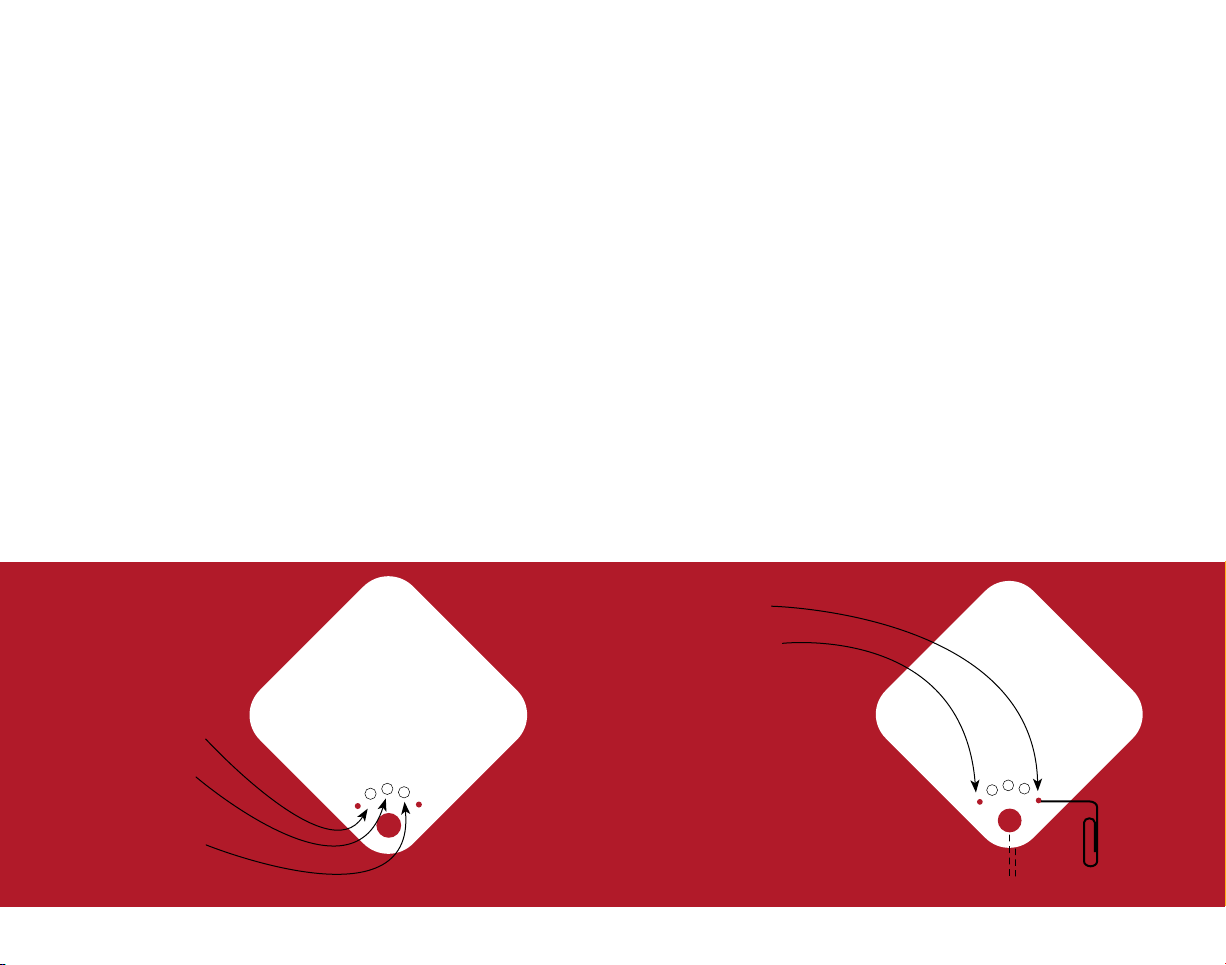

Använd ett uträtat gem eller något liknande föremål för att komma åt de två
infällda knapparna.
RESET-knapp (återställning)
En kort tryckning stänger av styrenheten när den körs med batteri; om
styrenheten är ansluten till nätspänning gör den en mjuk återställning.
NIBE AG-BU10 är försedd med ett batteri som håller den i drift även när
styrenheten är urkopplad från vägguttaget. Tryck på RESET-knappen för att helt
stänga av NIBE AG-BU10. Alla tre LED-lampor blinkar någon sekund innan NIBE
AG-BU10 stängs av.
Denna knapp används även för att radera de senaste inställningarna (ägarens
och användarens nummer förblir oförändrade), styrenheten ska vara ansluten till
nätspänning.
TEST-knapp (testkörning)
Kort tryckning växlar mellan värmepumpens ON/OFF-läge. TEST-knappen
används även för att kontrollera att IR-strålen från styranordningen når
värmepumpen.
IR-strålen
TEST-knappen
RESET-knappen
OBS! När de båda
knapparna trycks ned
samtidigt i 3 sekunder
inleds s k hård återställning:
fabriksinställningarna
aktiveras, ägarnumret och
värmepumpens inställningar
raderas (samma funktion som
vid SMS “90”).
Indikationslampor
NIBE AG-BU10 har tre LED-indikationslampor och två infällda knappar. Den har
även två infraröda sändare som överför dina kommandon till värmepumpen.
LED 1 - Strömmatning
konstant lysande påslagen
blinkande ingen ström, batteridrift aktiverad
av avstängd
LED 2 - LED för datatrafik
konstant lysande återstart pågår, inget SIM eller behandling av ett SMS pågår
1 blink (3 sek intervall) normal status
3 blinkar (3 sek intervall) ingen signal från mobiltelefonen eller inte kopplad till
mobil nätverk
blinkande (500 millisek intervall) aktiv dataöverföringssession
LED 3 - LED för IR-kommunikation
blinkande överföring via IR
LED 1 -
Strömmatning
LED 2 - LED för
datatrafik
LED 3 - LED för
IR-kommunikation

8 9
Montering av NIBE AG-BU10
NIBE AG-BU10 bör monteras på väggen till höger om värmepumpens
inomhusdel (se fig. 1) med IR-sändaren riktad nedåt. På såvis reflekteras IR-
strålen via golvet och når värmepumpens givare som mest effektivt.
Andra monteringssätt är tillåtna, förutsatt att IR-överföringen mellan
NIBE AG-BU10 och värmepumpen fungerar.
OBS! Tjocka mattor och mörka golv kan förvränga IR-strålen. Kontrollera med
TEST-knappen på styranordningen att IR-strålen når värmepumpens givare.
Figur 1
Till höger om inomhusdelen
Figur 2
Fäst på inomhusdelens högra
sida
Strömmatning
Vid avsaknad av spänning (spänning 0 V) slår styrenheten om till batteridrift
och stänger av sig först när batterispänningen faller under 3,5 V. Ett nytt batteri
räcker för ca 36 timmar (OBS! batteriets kapacitet minskar med tiden). När
styrenheten stängs av blir drifttiden sparad. För att spara batteriet vid urkopplad
strömmatning kan styrenheten stängas av med en kort tryckning på RESET-
knappen.
SIM-kort
OBS! Se till att inaktivera PIN-koden för SIM-kortet som ska användas med
NIBE AG-BU10. Använd mobiltelefonen för att avaktivera PIN-koden enligt
mobiltelefonens manual.
OBS! SIM-kortet som ska användas med NIBE AG-BU10 måste kunna kopplas
upp mot 2G-nät. NIBE AG-BU10 är inte kompatibel med SIM-kort som endast
använder 3G-nät.
Om inte svar fås från AG-BU10:
1) Kontrollera din GSM- signalstyrka , den kan vara för svag för din valda plats.
2) Förbetalda SIM kort kan ta slut på pengar eller förfalla inom 6 - 12 månader
om inte SIM kortet laddas .
A) Se till att PIN-koden
på SIM-kortet är
avaktiverad.
Sätt i SIM-kortet i NIBE
AG-BU10 enligt bilden.
B) Anslut adaptern till
uttaget på undersidan
av NIBE AG-BU10. A
B

10 11
Figur 6, 7
NIBE AG-BU10 får aldrig
monteras direkt till vänster
om inomhusdelen!
Inomhusdelens inbyggda
värmeelement kan blockera
signalen av NIBE AG-BU10.
Test av NIBE AG-BU10
Kontrollera om NIBE AG-BU10 kan sända kommandon till din värmepump
genom att stänga av värmepumpen och trycka på styrenhetens TEST-knapp.
När förbindelsen är skapad slår NIBE AG-BU10 på värmepumpen med de
senaste inställningarna och du kan fortsätta med att använda styrenheten.
Figur 3
Nedanför inomhusdelen
Figur 4
På väggen mittemot
inomhusdelen
Figur 5
På en hylla mittemot
inomhusdelen
TIPS!
Testa innan styrenheten
fastmonteras!

12 13
Kommandon
NIBE AG-BU10s inställningsområde för värmepumpens temperaturvärden är
10 – 32 °C (förinställt värde 20 °C) och fläkthastigheterna MIN, NORM och
MAX (förinställt värde NORM).
Efter att driftläget (AUTO, HEAT, COOL, DRY) har blivit valt slås värmepumpen
på med temperatur 20 °C och normal fläkthastighet, om inget annat har
bestämts av ägaren eller användare.
NIBE AG-BU10 möjliggör att ställa in värmepumpen på olika temperaturer och
fläkthastigheter. T.ex. SMS-kommando “COOL 19 MAX” ställer in värmepumpen
på kylning till 19 °C och maximal fläkthastighet. När värmepumpens funktion
ändras svarar NIBE AG-BU10 alltid med ett SMS-meddelande som rapporterar
STATUS.
Slå PÅ/AV värmepumpen via SMS
SMS-kommando ON slår på värmepumpen.
SMS-kommando OFF stänger av värmepumpen.
MIN
NORM
MAX
AUTO
AUTO
DRY
COOL
HEAT
Kombinera värden för pumpläget, rumstemperaturen och
fläkthastigheten för en hemmiljö enligt din egen smak.
10
12
...
28
32 Ladda ner
NIBE ARIA-appen
till din smartphone!
Mobilappen
NIBE AG-BU10 har en gratis mobilapp för smartphones. Den finns tillgänglig
för iOS och Android. Scanna in QR-koden nedan för att ladda ner appen!
My NIBE
C
10
AUTO DRY
C
23
Fan speed
Mode
Send to apply
AUTOMINNORMMAX
DRYCOOLHEATAUTO

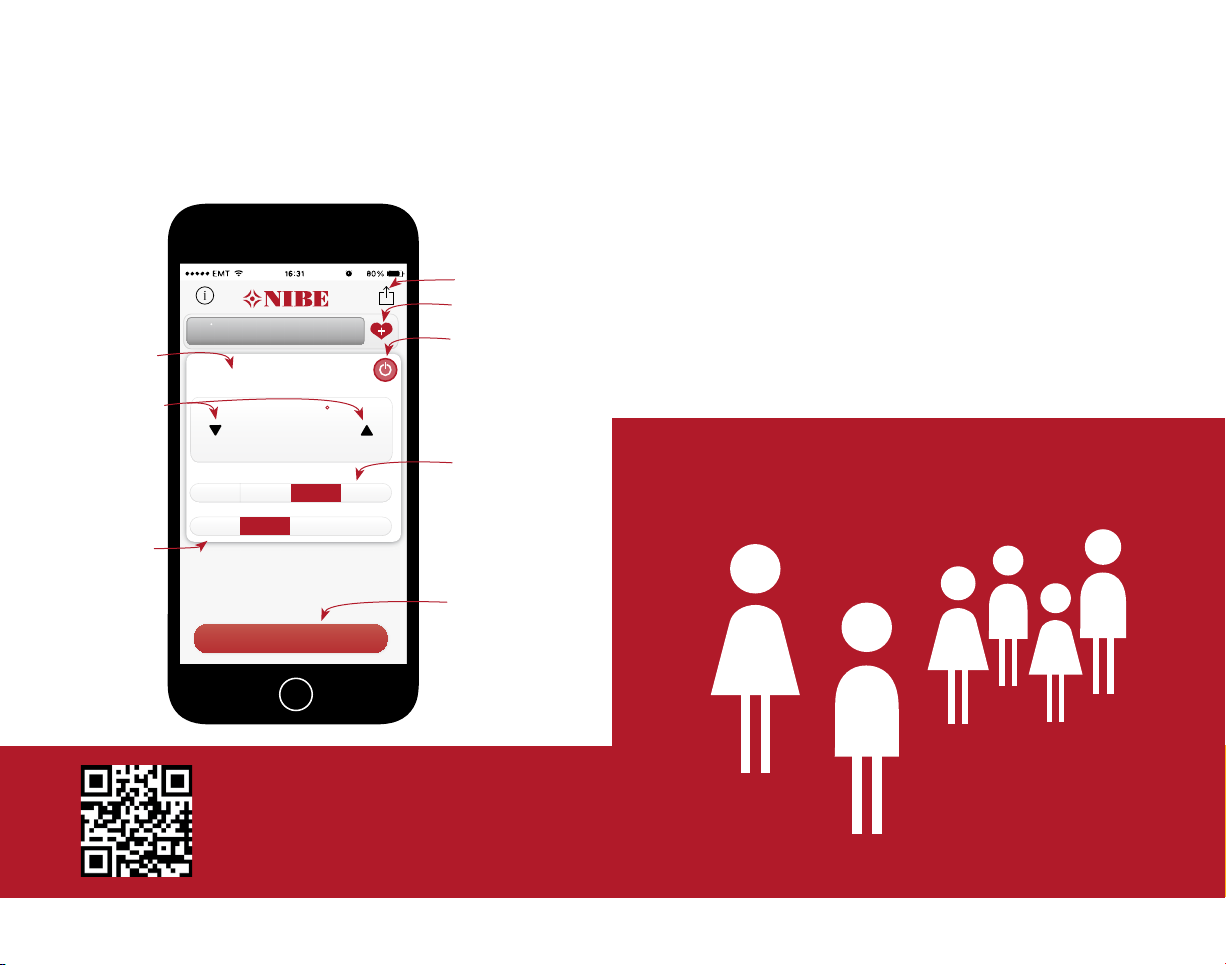

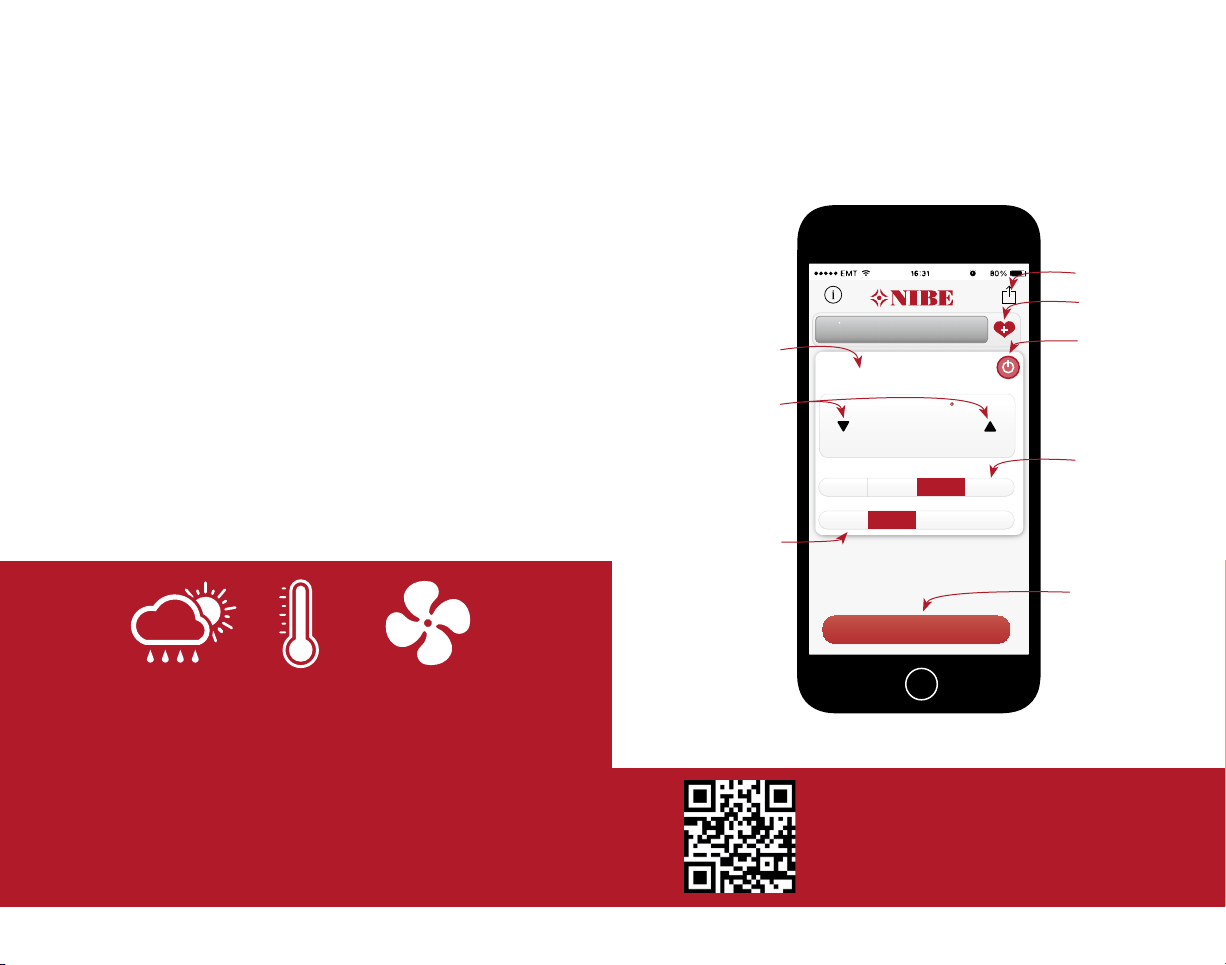

Favoriter-raden
På/av-knappen
Temperaturinställning
Inställning av
fläkthastighet
Inställning av
värmepumpens läge
Sänd kommando
till värmepumpen
Styrenhetens
namn; aktuell
rumstemperatur
(gäller ej för Iphone)
Fler inställningar

14 15
Inmatning av ägarnummer
Denna inställning kan endast utföras av ägaren. Om ingen tidigare ägare har
registrerats kan ägarnumret sändas in från vilket mobilnummer som helst. Detta
kan ske på två olika sätt:
1. Den nya ägaren sänder SMS-meddelandet “93” till NIBE AG-BU10.
SMS:et innehåller “93” som åtföljs av den nya ägarens mobilnummer – t.ex.
“930736111111”– kan sändas från alla mobiltelefoner.
2. Ägarnumret kan vara internationellt (med “+”-tecken och landskod) eller
lokalt. Numret bör vara 3 – 16 tecken långt (“+” räknas som ett tecken).
Lyckad registrering/ändring av ägarnumret kommer att bekräftas med ett SMS
med “VERSION”-rapporten som sänds till den nya ägaren.
Efter registreringen av ägarnumret kan set up-inställningar göras från detta
ägarnummer. Alla andra nummer som försöker att göra set up-inställningar
kommer att ignoreras. Om inget ägarnummer har registrerats har alla nummer
ägarrättigheter.
Om du misstänker att din NIBE AG-BU10 styrs från okänt nummer
rekommenderar vi att återställa ägarnumret och användarnumren.
Återställning av ägarnumret
Efter registreringen av ägarnumret kan det endast återställas av ägaren själv via
mobiltelefon eller genom fabriksåterställning då NIBE AG-BU10s båda knappar
trycks ned samtidigt i tre sekunder (fabriksåterställning kan även användas när
fel ägarnummer har skrivits in av misstag).
Användarnivåer
Den kontroll samt tillgång till information som användare har över sin
NIBE AG-BU10 kan ställas in på tre olika nivåer:
1. Ägaren kan sända kommandon, rapportförfrågningar och set up-inställningar
samt ta emot rapportmeddelanden och larmmeddelanden från NIBE AG-BU10.
2. Användare kan sända kommandon och rapportförfrågningar till
NIBE AG-BU10 men inga set up-inställningar.
3. Allmänna användare kan begära rapporter om NIBE AG-BU10 status.

16 17
Fabriksåterställning
Fabriksåterställning genomförs genom att sända SMS-meddelandet “90” till
NIBE AG-BU10. NIBE AG-BU10 svarar med en SETUP-rapport:
“Owner: All; Users: All; Värmepump: All; Param: 5, 24, 180, 30” (ägare: Alla,
användare: Alla, Värmepump: Alla; Param: 5, 24, 180, 30). Detta betyder
följande: ägaren är inte angiven, alla användare kan sända in kommandon;
värmepumpsmodellen är inte angiven, uppringningskommandon har
förinställda värden; “LOW TEMPERATURE”-meddelandet sänds vid
rumstemperatur under 5 °C , “NO POWER”-inavaktiveras efter 24 timmar
och intervallet för “SERVICE”-larmmeddelandet är 180 dagar.
Inställningskommandot
som sänds med SMS
Svarsmed-
delande
Aktiverad funktion för NIBE
AG-BU10
90 SETUP Farbriksåterställning (ägaren raderas.)
och styrenheten återstartas
93 VERSION Ägare nummer aktivering
T.ex.: “93+46736111111”
Avancerade inställningar

18 19
NIBEs värmepumpar använder två olika frekvenser: 33 kHz och 38 kHz. För att
ställa in sändaren på rätt sätt bör du välja rätt värmepumpsmodell från tabellen.
Inmatning av värmepumpsmodell
951
952
NIBE övrig
NIBE WT10
33 kHz
38 kHz
Inställningskommandot som
sänds med SMS
NIBE modell Frekvens används
Inställningskommandot
som sänds med SMS
Aktiverad funktion för NIBE AG-BU10
91xx* Angivelse av numret för användare 1
(raderas med: 910)
92xx* Angivelse av numret för användare 2
(raderas med: 920)
93xx* Angivelse av ägarnumret (raderas med: 930)
*xx ersätts av mobilnumret
Inmatning av användarenumret
Användarnummer registreras genom att sända ett SMS-meddelande med
“91” åtföljt av användarens mobilnummer. T.ex.: “91+46736111111” eller
“910736111111” för att registrera numret för användare 1 där “0736111111”
är mobilnumret av användare 1 och +46 är landskoden. När en användare har
registrerats svarar NIBE AG-BU10 med en SETUP-rapport.
Flera kommandon
Om du vill ställa in flera parametrar med ett SMS, separera kommandona på
något av följande vis:
Mellanslag
Kommatecken ”,”
Semikolon ” ;”
Till exempel, SMS:et ”91+49550111111 92+49550222222 9513 9720” ställer
in Användare 1- och Användare 2-siffrorna, specificerar värmepumpsmodellen
som ”NIBE annan” och ser till att ett ”Ingen strömförsörjning”-meddelande
skickas omedelbart vid eventuellt strömavbrott.
Om ett eller flera kommandon är felaktiga skickas ett felmeddelande till
användaren. De kommandon som skrivs in innan det felaktiga och som är
korrekta aktiveras.
SMS-avsändaren får alltid en rapport via SMS från NIBE AG-BU10 som
bekräftar att alla kommandon som skickats tagits emot av enheten. Det går att
skriva mellanslag innan och efter kommandon men inte inuti ett kommando då
det förändrar koden.

20 21
Larmmeddelanden
Larmmeddelanden sänds endast till ägaren.
Larm-SMS från NIBE
AG-BU10
Betydelse av
larmmeddelandet
Avaktivering av
meddelandet/ larmets
gränsvärde
t. ex. “LOW TEMPERATURE:
6 °C” (när gränsvärdet är
7 °C)
Låg rumstemperatur 24 tim / +5 K
t. ex. “HIGH TEMPERATURE:
32 °C” (när gränsvärdet är
31 °C)
Hög rumstemperatur 24 tim / +5 K
NO POWER 220 V strömmatning saknas Förinställd timer: 24 tim
t. ex. ”SERVICE: 1 days” Underhållstiden Förinställd timer: 180 dagar
VERSION Ny ägare Efter inställning eller ändring
av ägaren
Felmeddelanden
“Error command: text” (Kommandofel: text)
Detta SMS sänds när ditt kommando innehåller fel.
T. ex. ett SMS “cool19max” besvaras med “Error command: cool19max”.
OBS! NIBE AG-BU10 besvarar felaktiga kommandon utan att föreslå korrekta
kommandon (i detta exempel utgörs felet av utelämnade mellanslag mellan olika
kommandon).
“Error userrights: text” (Fel ang. användarrättigheter: text)
Detta SMS sänds när användaren inte har rättigheter för det aktuella
kommandot.
Om sändning av ett SMS-meddelande misslyckas försöker NIBE AG-BU10 igen
inom 1 minut.
Inställningskom-
mandot som
sänds med SMS
Svarsmeddelandets
format
Funktionen av NIBE AG-BU10
som aktiveras
Förinställt värde
971xx* SETUP gränsvärdet för “LOW
TEMPERATURE” meddelandet 5 °C
972xx* SETUP Tidsfördröjning av “NO POWER”-
meddelandet i timmar 24 h
973xx* SETUP Intervallet för “SERVICE”-
meddelandet i dagar 180 dagar
974xx* SETUP gränsvärdet för “HIGH
TEMPERATURE” meddelandet 30 °C
* xx markerar platsen för ett nummervärde
Inställningar för larmmeddelanden
Ägaren kan ändra de förinställda gränsvärdena för utsändning av
larmmeddelanden. T.ex. SMS “9713” minskar gränsvärdet för utsändning av “LOW
TEMPERATURE”-meddelandet från det förinställda värdet 5 °C till 3 °C.
Parametrarna 971 kan vara mellan 0 och 16
Parametrarna 972 kan vara mellan 0 och 48
Parametrarna 973 kan vara mellan 0 och 360
Parametrarna 974 kan vara 0, eller mellan 17 och 40.
Vid inställning av parametern 971 på 0 (t. ex. utsänt meddelande “9710”)
Vid inställning av parametern 972 på 0.
Vid inställning av parametern 973 på 0.
Vid inställning av parametern 974 på 0.

22 23
Förklaring om “VERSION”-rapporten angående NIBE AG-BU10
SMS-format Förklaring
Ver: version number Version av NIBE AG-BU10 firmware
Värmepump: typ,ON/OFF Värmeumpens status: typ och PÅ/AV
Power: ON/OFF(x.xxV) Inmatningsspänning 5 V och batterispänning
(3.50 V – 4.20 V)
Room: xx °C Rumstemperatur i celsiusgrader
GSM: sq, cell GSM-signalstyrka (0 – 100 %) och GSM-
områdesinformation (1-lokalt nätverk, 5-roaming)
Life: mm.dd NIBE AG-BU10 drifttid: månader, dagar
Owner: number ägarens mobilnummer
Förklaring om ”STATUS” rapport om värmepumpen
“STATUS” rapport om värmepumpen Exempel på svarsmeddelandet
Värmepump: ON/OFF/NO POWER Värmepumpen PÅ/AV/ ingen ström
Mode: AUTO/DRY/COOL/HEAT Driftläge
Fan: AUTO/MIN/NORM/MAX Fläkthastighet
Target temp: xx °C Inställd temperatur
Room temp: xx °C Rumstemperaturen
Rapportmeddelanden
Du kan begära rapporter från NIBE AG-BU10 om värmepumpens status,
NIBE AG-BU10s status och NIBE AG-BU10s inställningar. Rapportmeddelanden
sänds endast till personen som sänt förfrågningen.
Kommandot
som sänds
med SMS
Kommandomedde-
landets funktion
Exempel på svarsmeddelandet
STATUS* Förfrågan om
värmepumpens status
Värmepump: ON; Mode: HEAT; Fan: MAX;
Target temp, **Room temp
VERSION Förfrågan om NIBE
AG-BU10 status
Ver: 1.01b05; Värmepump: NIBE, ON; Power: ON
(4.37 V); Room: 19 °C;
GSM: 14,1; Life: 00.05;
Owner: [phone];
SETUP Förfrågan om
inställningar
Owner: [phone]; Users: All; Värmepump: NIBE,
ON/OFF; Param: 5,24,180;30
*OBS! Status avser AG-BU10 senaste skickade meddelande till värmepumpen och
inte värmepumpens
verkliga status.
**Rumstemperaturen som anges är AG-BU10 uppmätta temperatur där den är
placerad

24 25
Kommandon
Kommandomeddelande Värmepumpens funktion
AUTO AUTO (+20 °C, fläkt: NORM)
DRY DRY (avfuktning, +20 °C, fläkt: AUTO)
COOL COOL (kyla, +20 °C, fläkt: NORM)
HEAT HEAT (uppvärmning, +20 °C, fläkt: NORM)
951
952
NIBE övrig
NIBE WT10
33 kHz
38 kHz
Kommandomeddelande NIBE modell Frekvens
används
Inmatning av värmepumpsmodell
Förklaring om ”SETUP”-rapporten
SMS format Explanation
Owner: number / All Ägarens nummer eller alla om inte specificerat
Users: number1, number2 / All Nummer av användare 1 och användare 2 eller alla om inte
specificerat
Värmepump: tillverkarens namn NIBE model 1; model 2:
Param: x1,x2,x3,x4 Parametrar: 971 (låg temperatur), 972 (ingen ström), 973
(underhåll), 974 (hög temperatur)
Värmepumpen PÅ/AV
Kommandomeddelande Värmepumpens funktion
ON Värmepumpen PÅ
OFF Värmepumpen AV
Återstart och angivelse av ägarnumret
Kommandomeddelande NIBE AG-BU10 funktion
90 Fabriksåterställning (ägaren raderas.) och återstart av
NIBE AG-BU10
93 Inmatning av ägarnumret

26 27
What NIBE AG-BU10 does?
NIBE AG-BU10 is a heat pump controller you operate with a mobile
phone. It is compatible with NIBE ARIA heat pumps and all mobile phones.
The easiest way to use NIBE AG-BU10 is with Smartphone, using the
NIBE ARIA app downloadable from the Google Play (for Android
phones ) or App Store (for iPhone). It can also be controlled with regular
mobile phone text messages (SMS). NIBE AG-BU10 allows you to have
long distance control over the mode of the pump, room temperature and
fan speed settings. NIBE AG-BU10 can also inform you about low room
temperature, power failures and heat pump service intervals.
AG-BU10 function is that it sends information from AG-BU10 to the heat pump,
but AG-BU10 can not receive information from heat pump.
Latest information obtained from AG-BU10 is last sent message to the heat pump,
not the heat pump true status.
Notice of power failure comes from the AG-BU10 connection (battery charger)
status of the powersupply. Current room temperature specified are AG-BU10
measured temperature where it is placed.
This equipment complies with the essential requirements and other relevant
regulations in EU Directive 1999/5/EC (see nibe.eu).

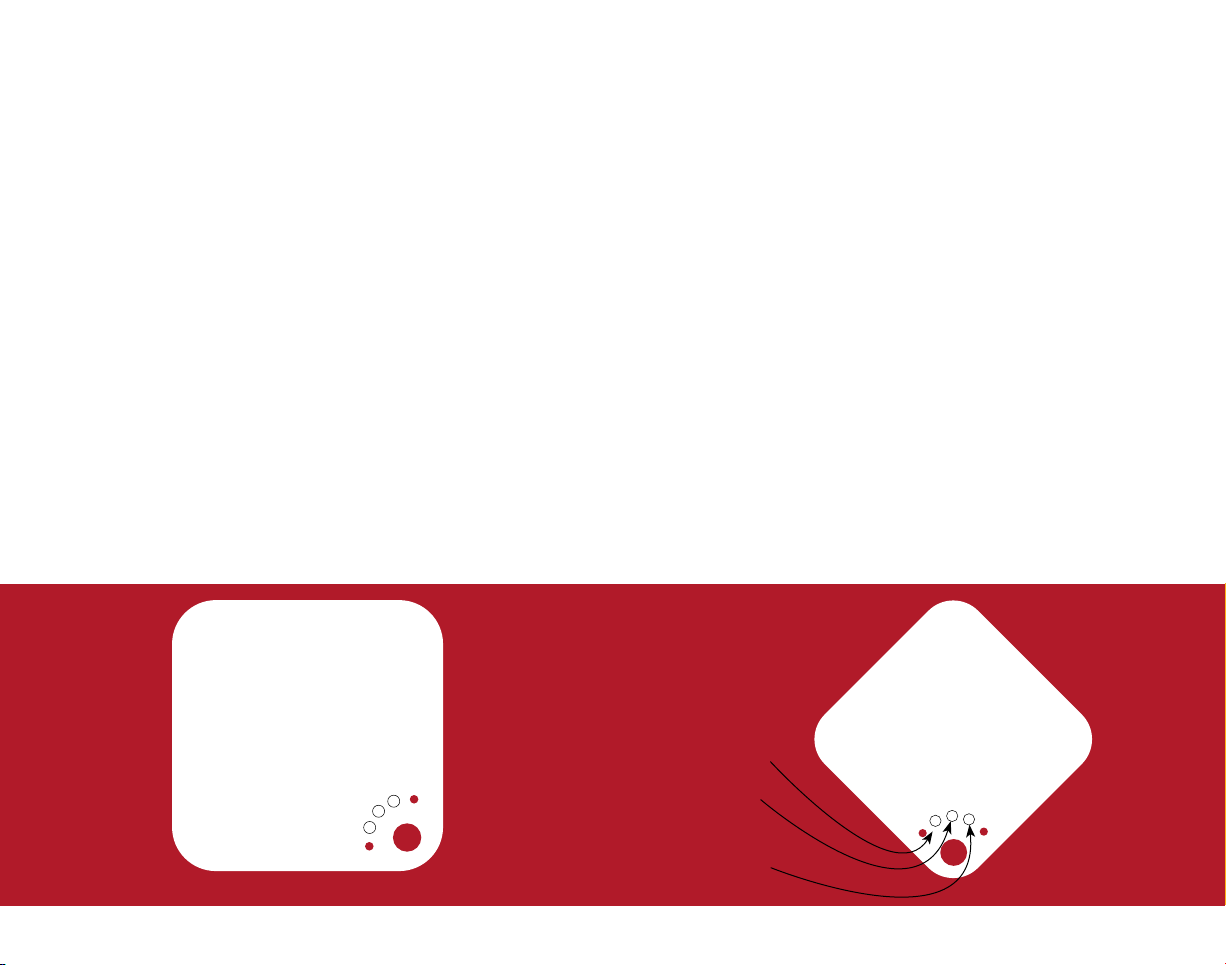

Indicator lights
The controller has 3 LED indicators and 2 buttons
for easy setup. It has also 2 infrared LEDs that
transmit your commands to the heat pump.
LED 1 - Power
on switched on
blinking no power, working on battery
off switched off
LED 2 - GSM network LED
on restart time, SIM missing or SMS processing
1 blink (3 s interval) normal status
3 blinks (3 s interval) no signal from mobile phone
or not connected to a mobile network
blinking (500 ms interval) data call session is active
LED 3 - IR (InfraRed) communication LED
blinking transmitting by IR
LED 1 - Power
LED 2 - GSM
network LED
LED 3 - IR LED

28 29
A) Make sure that
you have previously
disabled the SIM card
PIN code. Insert SIM
card as shown into
NIBE AG-BU10.
B) Plug the adapter
into the socket under
the NIBE AG-BU10.
Buttons
Use a straightened paper clip or something similar to push the recessed buttons.
RESET button
Short push turns the controller off when working on battery, when plugged in the
controller will make a soft reset.
NIBE AG-BU10 has a battery that keeps it operational even if it’s disconnected
from a wall outlet. To fully turn off the controller, push the RESET button. The 3
LED lights will blink for about a second and the controller switches off.
Use this button also to clear the most recent settings (the Owner and User numbers
will remain unchanged), controller has to be plugged in.
TEST button
Short push turns the heat pump ON/OFF. Use the TEST button to confirm that the
IR beam from the controller reaches the heat pump.
Power
When the power is out (power = 0 V) the controller continues to work on the
battery and turns off after the battery’s voltage drops below 3.5 V. A fresh
battery lasts for approximately 36 hours (note that over time the battery’s
capacity decreases). After the controller is turned off the run time will be
saved. To save battery life when the power is out the controller can be turned
off with a short push on the RESET button.
Sim Card
NB! Make sure you disable the PIN code of the SIM card you use in NIBE AG-BU10.
Use your mobile phone to disable the PIN according to the mobile phone manual.
NB! Make sure the SIM card you use in NIBE AG-BU10 can access 2G network.
NIBE AG-BU10 is not compatible with SIM cards that use only 3G network.
NIBE AG-BU10 not responding:
1) Check your GSM network signal strength, it may be too weak in your selected
location.
2) Prepaid SIM-cards can run out of money or expire within 6 - 12 moths if not
recharged.

30 31
Installing NIBE AG-BU10
NIBE AG-BU10 should be mounted on the wall to the right of your heat pump’s
indoor unit (see fig. 1), with its transmitter pointing down. This way the IR beam is
reflected from the floor and reaches the heat pump’s sensor most efficiently.
Other mounting configurations are possible too as long as the IR transmission from
NIBE AG-BU10 to the heat pump works.
NB! Thick carpers and dark floors can distort the IR beam. Make sure the IR beam
reaches the heat pump’s sensor by using the controller’s Test function.

32 33
Fig. 6, 7
Do not place NIBE AG-BU10
on the left side of the indoor
unit!
Indoor unit’s internal
condenser might block
NIBE AG-BU10’s signal.
Turning heat pump ON/OFF
SMS Command ON turns heat pump on.
SMS Command OFF turns heat pump off.
TIP!
Test before mounting the
controller!
Commands
The range of heat pump temperature values NIBE AG-BU10 controls is 10 - 32 °C
(default +20 °C) and the fan speeds are MIN, NORM, MAX (the default is NORM).
After selecting a mode (AUTO, HEAT, COOL, DRY) heat pump is turned on with 20
°C temperature and normal fan speed, if not assigned differently by the Owner or
the Users.
The pump can be assigned different temperature and fan speed values with
NIBE AG-BU10.
For example, the SMS: “COOL 19 MAX” orders the pump to cool until 19 °C and
fan at maximum speed. When you change a heat pump function NIBE AG-BU10
always responds with an SMS that reports its STATUS.
MIN
NORM
MAX
AUTO
AUTO
DRY
COOL
HEAT
10
12
...
28
32
Combine the pump mode, room temperature and fan speed values for a
home atmosphere you like the best.
Testing NIBE AG-BU10
To see if NIBE AG-BU10 can send commands to your heat pump, turn off the
heat pump and press the controller’s TEST button. When the connection is
established, NIBE AG-BU10 turns the heat pump on with its last settings and
you can proceed using the controller.

34 35
User levels
The amount of control NIBE AG-BU10 users have over the device and the
amount of information they receive from the device can be set on a 3 level
scale:
1. The Owner can send commands, report queries, setup commands and
receive NIBE AG-BU10 report messages and alarm messages.
2. The Users can send commands and report queries to NIBE AG-BU10 but
cannot send Setup commands.
3. The All-level users can make report queries about the status of the
controller.
Download NIBE ARIA
Mobile application for
your smartphone!
Mobile Application
NIBE AG-BU10 comes with a free smartphone application. It is available
for iOS and Android. Scan the QR code below to download the app!
My NIBE
C
10
AUTO DRY
C
23
Fan speed
Mode
Send to apply
AUTOMINNORMMAX
DRYCOOLHEATAUTO
Favourites bar
On / Off button
Temperature
setting
Fan speed
setting
Heat pump
mode setting
Send command to
heat pump
Controller name;
Current room
temperature
(not valid for iPhone)
More settings

36 37
Owner setup
Setup can only be performed by the Owner. When no Owner has been
previously set, Owner number can be sent from any mobile phone number.
There are 2 ways to do this:
1. The to-be Owner sends the SMS “93” to the controller. The SMS
containing “93” followed
by the mobile number of the to-be Owner –
e.g. “935012345”– is sent from any mobile phone.
2. The Owner number can be international (with the “+” symbol and
country code) or local. The length of the number must be between 3 – 16
symbols (“+” counts as 1 symbol).
Successful Owner number entry/Owner number change is confirmed by
“VERSION” report SMS sent to the new Owner.
After Owner number has been set up, setup can be done from this Owner
number. All other numbers attempting to change setup will be ignored.
When no Owner number has been entered all numbers have Owner rights
(all numbers can assign themselves as owners and no alarm messages
will be sent). When the Owner has not set User numbers, all numbers have
User rights.
Should you suspect NIBE AG-BU10 could be controlled from unapproved
numbers, we recommend you set the Owner and User numbers.
Owner number reset
Once set, Owner number can be reset via mobile phone only by the Owner
himself or by performing a hard reset by pushing both controller hidden
buttons simultaneously for 3 seconds (hard reset can also be used when a
wrong Owner number is entered by mistake).
Advanced setup

38 39
Setup reset
For setup reset send the SMS “90” to the controller. NIBE AG-BU10 responds
with SETUP report:
“Owner: All; Users: All; Värmepump: All; Param: 5, 24, 180, 30”.
This means Owner is not specified; all users can send commands;
the pump model is not specified, call commands are set to default;
“LOW TEMPERATURE” message will be sent when room temperature drops
below 5 °C , “NO POWER” message blackout is in 24 hours and the “SERVICE”
alarm message interval is 180 days; “HIGH TEMPERATURE” message will be sent
when room temperature rises abowe 30 °C
Setup SMS command
you send
Response
SMS
Controller function you activate
90 SETUP Setup reset (Owner deleted.)
and controller restart
93 VERSION Owner number activation.
For example: “93+495012345”
User setup
To set User numbers start your command SMS with “91”, followed by the mobile
phone number of the User. For example: “91+495012345” or “915012345” to
enter User1 number where “5012345” is the cell phone number of User1 and +49
is the country code. User numbers (Owner, User1, User2) can be international
(with the “+” symbol and country code) or local. The length of the number must
be between 3-16 symbols
(“+” counts as one symbol). Multiple commands can be combined into one
SMS. When a User has been set, NIBE AG-BU10 responds with a SETUP report
message.
Setup SMS command you send Controller function you activate
91xx* User1 number entry (to delete: 910)
92xx* User2 number entry (to delete: 920)
93xx* Owner number entry (to delete: 930)
*xx marks the place of mobile phone number
