POOL 310
SE
Installatörshandbok Dockningssats pool
GB
Installer manual Docking kit pool
DE
Installateurhandbuch Anschlusssatz Pool
FI
Asentajan käsikirja Liitäntäsarja allas
DK
Installatørhåndbog Sammenkoblingssæt pool
IHB 1721-2
331425

Svenska
Viktig information
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
TIPS!
Vid denna symbol finns tips om hur du kan un-
derlätta handhavandet av produkten.
Allmänt
POOL 310 är ett tillbehör för att möjliggöra pooluppvärm-
ning med kompatibel produkt. Inomhusmodulen styr
växelventilen (QN19) samt cirkulationspumpen (GP9)
och laddpumpen (GP12).
Kompatibla produkter
TÄNK PÅ!
För att tillbehöret ska fungera krävs att en NIBE
luft/vattenvärmepump är ansluten till systemet.
■VVM 225
■VVM 310
■VVM 320
■VVM 325
Innehåll
Laddpump1 st
PWM-kabel till cirkulationspump1 st
Kraftkabel till cirkulationspump1 st
Kulventiler med unionsmutter2 st
Planpackningar2 st
Buntband2 st
Ställdon växelventil1 st
Växelventil1 st
Apparatlåda1 st
Värmeledningspasta1 st
Aluminiumtejp1 st
Isoleringstejp1 st
Temperaturgivare1 st

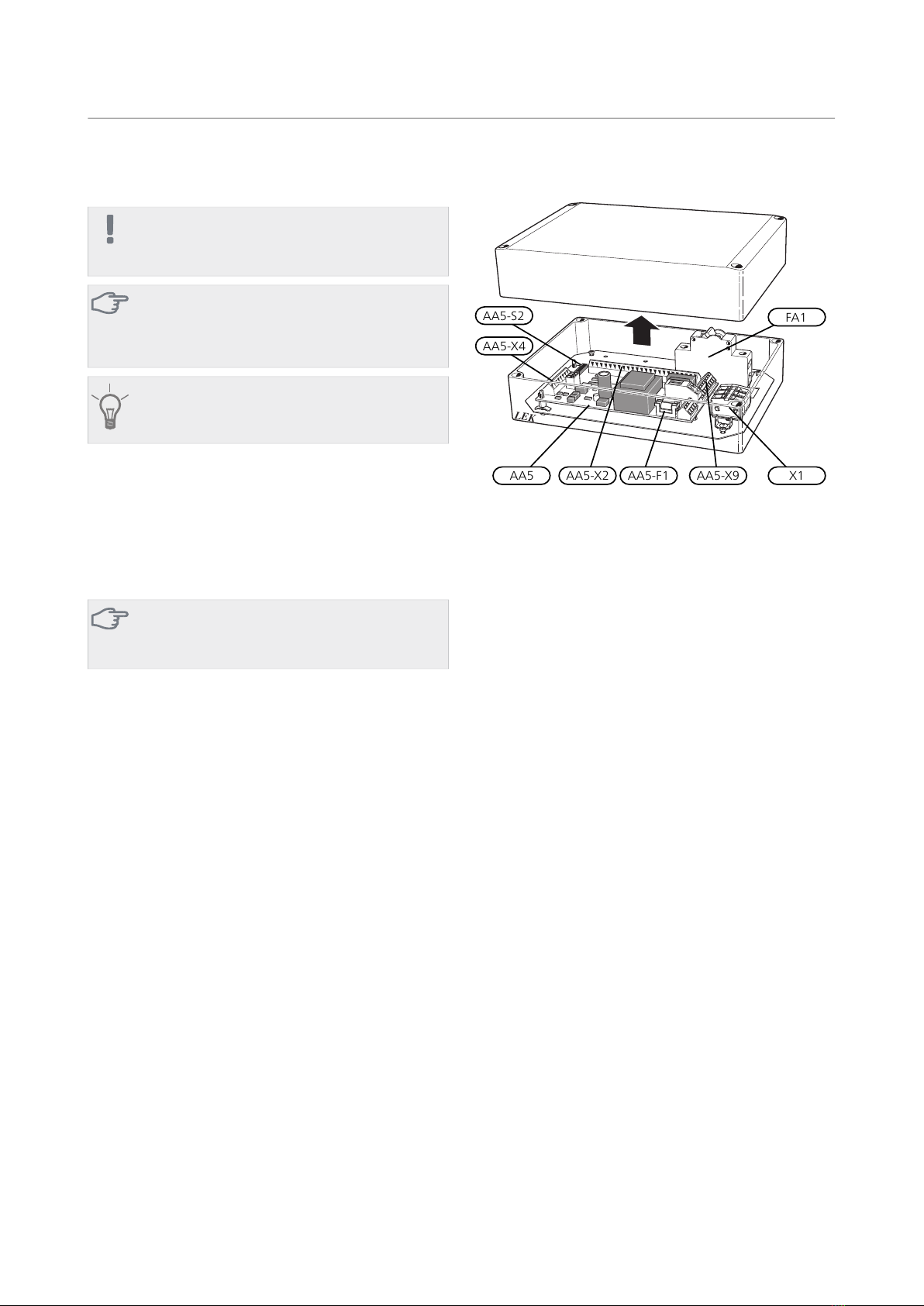

Komponentplacering apparatlåda (AA25)
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern blocke-
ring
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9
DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard IEC
81346.
3POOL 310 | SE

Röranslutning
Allmänt
När inomhusmodulen är dockad mot pool måste ladd-
kretsen förses med en yttre laddpump (GP12) då det inte
är möjligt att använda den interna laddpumpen. Den
interna cirkulationspumpen upprätthåller flödet i klimat-
systemet under poolladdning.
Röranslutningar
1. Om inomhusmodulen redan är installerad och vat-
tenfylld så ska klimatsystemet och inomhusmodulen
tömmas på vatten. Se installatörshandboken för in-
omhusmodulen för ytterligare instruktioner.
2. Rör till och från poolen kopplas in mellan värmepum-
pen och inomhusmodulen.
TIPS!
För att undvika onödiga värmeförluster bör rö-
ren isoleras.

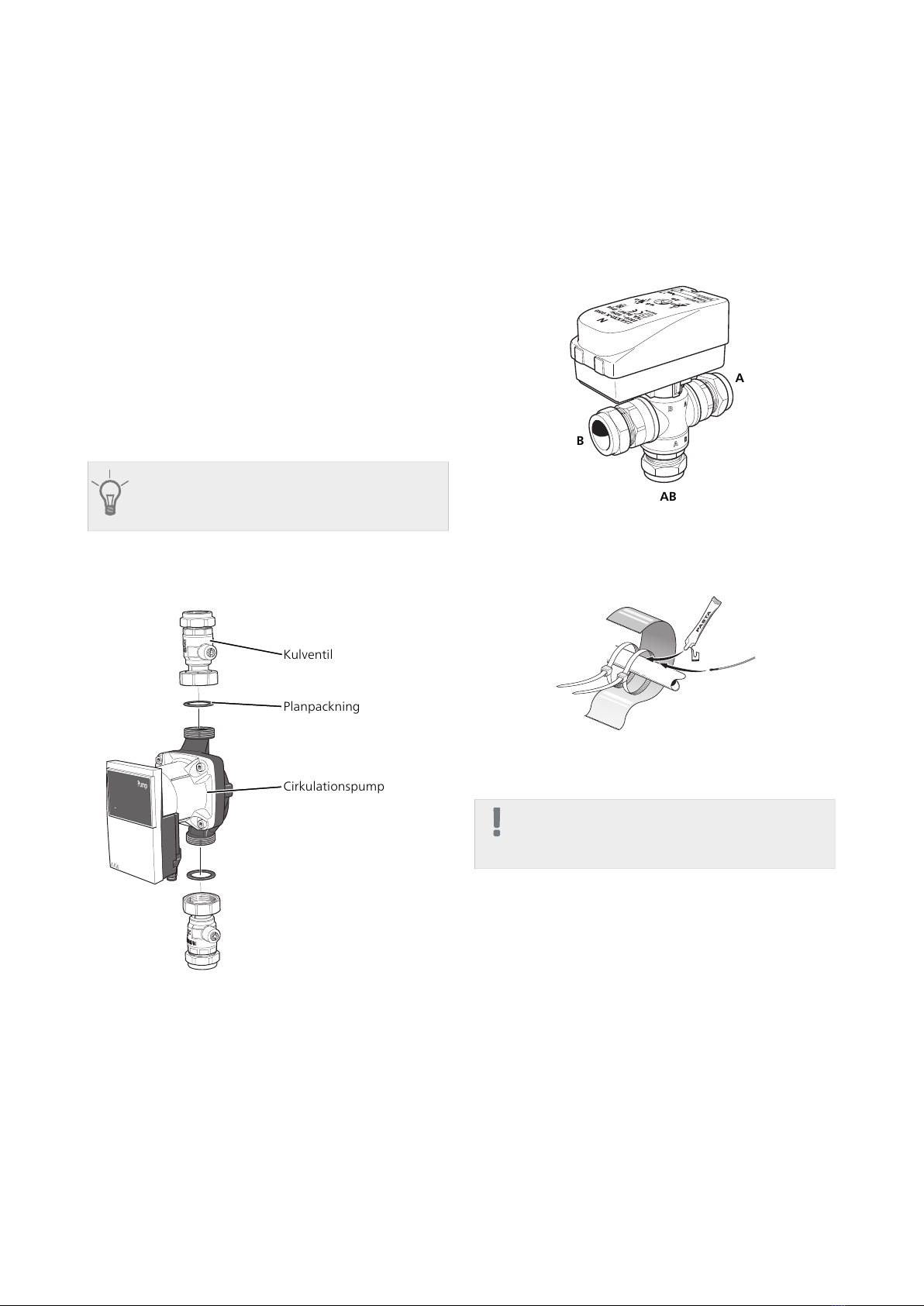

Cirkulationspump
Montera kulventilerna på cirkulationspumpen. Använd
medföljande planpackningar som tätning.
LEK
Kulventil
Planpackning
Cirkulationspump
Växelventil
Montera växelventilen (QN19) med port AB som inkom-
mande framledning från värmepumpen, port A mot
poolen och port B mot värmesystemet. Montera den så
att port AB är öppen mot port B när motorn är i viloläge.
Vid signal öppnar port AB mot port A.
B
A
AB
Temperaturgivare
Temperaturgivaren för pool (BT51) placeras på returled-
ningen från poolen.
LEK
LEK
E
Temperaturgivaren monteras med buntband tillsammans
med värmeledningspasta och aluminiumtejp. Därefter
ska den isoleras med medföljande isolertejp.
OBS!
Givar- och kommunikationskablar får ej förläg-
gas i närheten av starkströmsledning.
POOL 310 | SE4

Systemprincip
OBS!
Detta är ett principschema. Verklig anläggning
ska projekteras enligt gällande normer.
Förklaring
PoolsystemCL11
ApparatlådaAA25
Temperaturgivare, poolBT51
Värmeväxlare, poolEP5
Cirkulationspump, poolGP9
Laddpump, poolGP12
SmutsfilterHQ4
Växelventil, poolQN19
VVM 225/VVM 310/VVM 320/VVM 325EB15
F2026/F2030/F2040EB101
SäkerhetsventilFL10
SmutsfilterHQ1
Filterkulventil, smutsfilterQZ2
AvtappningsventilQM1
AvstängningsventilQM40, QM41
TrimventilRN10
Anslutning värmebärare, framXL1
Anslutning värmebärare, returXL2
Övrigt
ExpansionskärlCM1
Säkerhetsventil, klimatsystemFL2
Anslutning dockning, värmebärare inXL7
Anslutning dockning, värmebärare utXL8
Beteckningar enligt standard IEC 61346-2.
Dockning till pool
Uppvärmning av poolen prioriteras enligt valda inställningar i inomhusmodulen. Om poolgivaren (BT51) inte är
ansluten tillåts poolladdningen inte att starta.
Principschema VVM 225 och POOL 310
-EB15
P
-EB101
-XL1
-XL2
-XL9
-XL8
-FL10
-QM1
-QZ2
-QM40
POOL
-CL11-QN19
-GP9 -BT51 -HQ4
-EP5
-AA25
-CL11
-CL11-GP12
5POOL 310 | SE

Principschema VVM 310 och POOL 310
-EB15
-FL2
-EB15
-CM1
-EB15
-EB101
-XL2
-XL1
-QM1
-FL10
-QM40
-QZ2
-GP9 -BT51 -HQ4
-EP5
-AA25
-CL11
-CL11-QN19
-CL11
-GP12
Principschema VVM 320 och POOL 310
-GP9 -BT51 -HQ4
-EP5
-AA25
-CL11
-CL11
-QN19
-CL11
-GP12
POOL
-XL8
-XL9
-EB101
-XL2
-XL1
-QM1
-FL10
-QM40
-QZ2
-EB15
POOL 310 | SE6

Principschema VVM 325 och POOL 310
-EB15
-XL9
-XL8
-EB101
-XL2
-XL1
-QM1
-FL10
-QM40
-QZ2
POOL
-CL11-QN19
-CL11-GP12
-GP9 -BT51 -HQ4
-EP5
-AA25
-CL11
7POOL 310 | SE

Elinkoppling
OBS!
All elektrisk inkoppling ska ske av behörig
elektriker.
Elektrisk installation och ledningsdragning ska
utföras enligt gällande bestämmelser.
Inomhusmodulen ska vara spänningslös vid in-
stallation av POOL 310.
Elschema finns i slutet av denna installatörshandbok.
Anslutning av kommunikation
VVM 225/VVM 310/VVM 320/VVM 325
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till inomhusmodulen på ingångskortet
(plint AA3-X4).
Om flera tillbehör ska anslutas eller redan finns installe-
rade måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till inom-
husmodulens plint AA3-X4. De efterföljande korten an-
sluts i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
1
2
3
4
5
6
7
8
15
14
13
1
2
3
4
5
6
7
8
Kompatibel produkt
Tillbehörskort 1
Tillbehörskort 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
Inomhusmodul
AA3-X4
Anslutning av matning
Anslut spänningsmatningen till plint X1 enligt bild.
3
2
1N
230V 50Hz
L
PE
AA25 Externt
X1
Översikt tillbehörskort (AA5)
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9
AA5-X10
AA5-S2
Anslutning av givare och extern blockering
Använd kabeltyp LiYY, EKKX eller likvärdig.
Poolgivare (BT51)
Anslut poolgivaren till AA5-X2:23-24.
Extern blockering (valfritt)
En kontakt kan anslutas till AA5-X2:21-22 för att kunna
blockera pooluppvärmningen. När kontakten sluts
blockeras pooluppvärmningen.
Extern blockering
AA5-X2
24 20212223 1516171819 1314
BT51
TÄNK PÅ!
Reläutgångarna på tillbehörskortet får max be-
lastas med 2A (230V) totalt.
POOL 310 | SE8

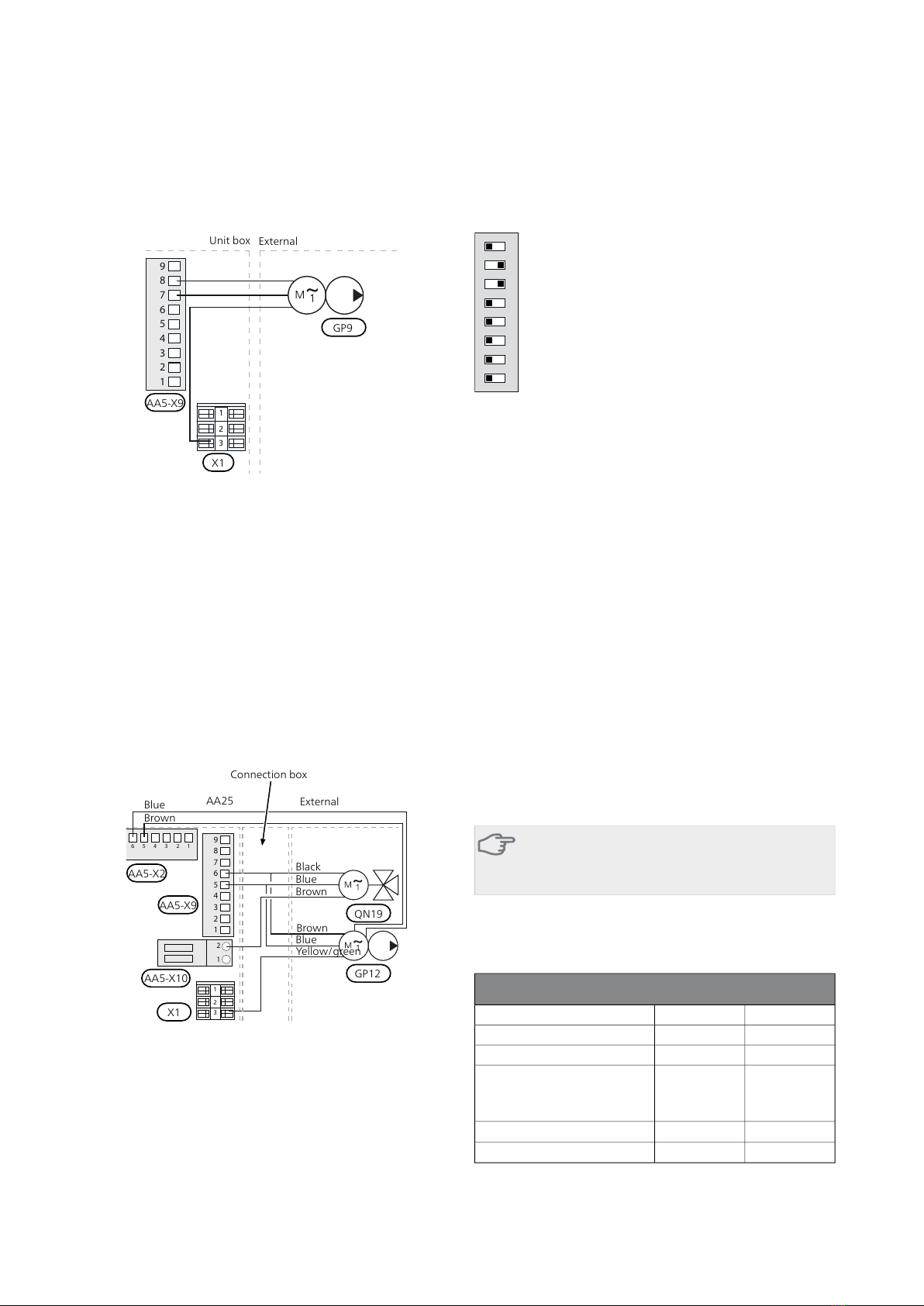

Anslutning av cirkulationspump (GP9)
Anslut cirkulationspumpen (GP9) till AA5-X9:8 (230V),
AA5-X9:7 (N) och X1:3 (PE).
1
2
3
4
5
6
7
8
9
L
N
PE
3
2
1
1
2
3
4
5
6
7
8
9
3
2
1
Apparatlåda Externt
GP9
AA5-X9
X1
Anslutning av växelventilsmotor (QN19) och
laddpump, pool (GP12)
Anslut växelventilens motor (QN19) och laddpumpen
(GP12) till en extern kopplingsbox.
Anslut svart ledare från växelventilen samt brun ledare
från laddpumpen tillsammans i kopplingsboxen.
Anslut blå ledare från växelventilen samt blå ledare från
laddpumpen tillsammans i kopplingsboxen.
Anslut styrande kabel från kopplingsboxen till AA5-X9:6
(signal), AA5-X9:5 (N), AA5-X10:2 (230V) och X1:3(PE).
Anslut laddpumpens styrsignal till AA5-X2:5-6.
2
1
1
2
3
4
5
6
7
8
9
3456 12
3
2
1
Svart
Blå
Brun
AA25 Externt
AA5-X9 QN19
AA5-X10 GP12
X1
AA5-X2
Blå
Brun
Blå
Brun
Gul/grön
Kopplingsbox
DIP-switch
DIP-switchen (S2) på tillbehörskortet (AA5) ska ställas in
enligt nedan.
ON
1 2 3 4 5 6 7 8
Programinställningar
Programinställningen av POOL 310 kan göras via start-
guiden eller direkt i menysystemet.
Startguiden
Startguiden visas vid första uppstart efter värmepumps-
installationen, men finns även i meny 5.7.
Menysystemet
Om du inte gör alla inställningar via startguiden eller
behöver ändra någon inställning kan du göra detta i
menysystemet.
Meny 5.2 - systeminställningar
Aktivering/avaktivering av tillbehör.
Meny 4.1.1 - pool
Aktivering av pooluppvärmning samt inställning av start-
och stopptemperatur.
Meny 5.1.11 - värmebärarpumpshastighet
Inställning av värmebärarpumpens hastighet.
TÄNK PÅ!
Se även installatörshandboken för inomhusmo-
dulen.
Tekniska uppgifter
Tekniska data
POOL 310
230V ~ 50 HzSpänning cirkulationspump
230V ~ 50 HzSpänning växelventil
G1Anslutning pump
G1 x Ø 22
mm klämring
Anslutning kulventil
7,5kvs-värde växelventil
067 247Art nr
624 69 14RSK nr

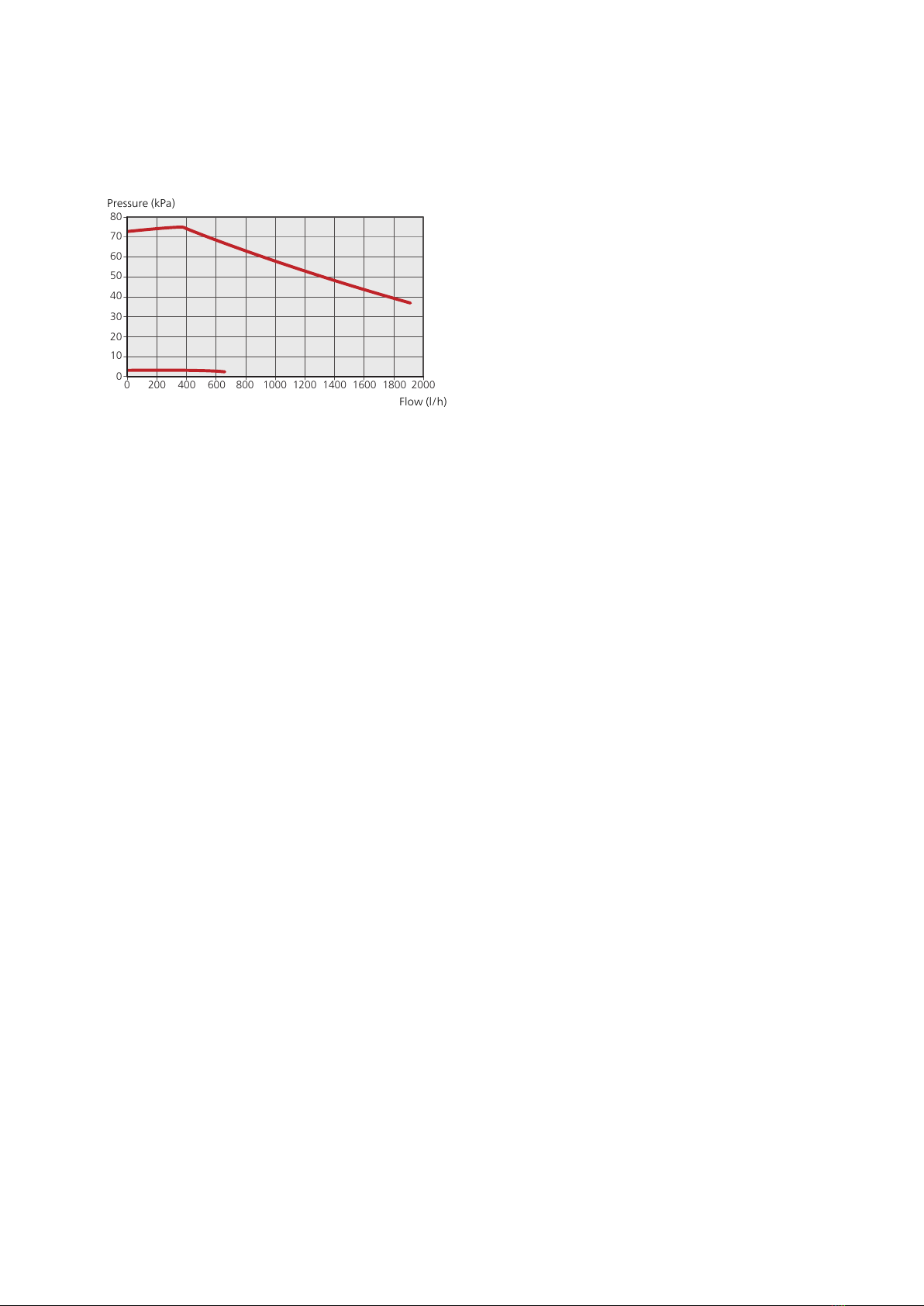

Pumpkapacitetsdiagram
Tryck (kPa)
Flöde (l/h)
00 200 400 600 800 1000 1200 1400 1600 2000
20
30
40
50
60
70
80
Tryck
(kPa)
Flöde
(l/h)
10
1800
9POOL 310 | SE

English
Important information
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should observe when maintain-
ing your installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
General
POOL 310 is an accessory that enables pool heating with
a compatible product. The indoor module controls the
reversing valve (QN19), the circulation pump (GP9) and
the charge pump (GP12).
Compatible products
Caution
In order for the accessory to work, a NIBE
air/water heat pump must be connected to the
system.
■VVM 225
■VVM 310
■VVM 320
■VVM 325
Contents
Charge pump1 x
PWM cable for circulation pump1 x
Power cable to circulation pump1 x
Ball valves with union nut2 x
Flat gaskets2 x
Cable ties2 x
Actuator reversing valve1 x
Shuttle valve1 x
Unit box1 x
Heating pipe paste1 x
Aluminium tape1 x
Insulation tape1 x
Temperature sensor1 x

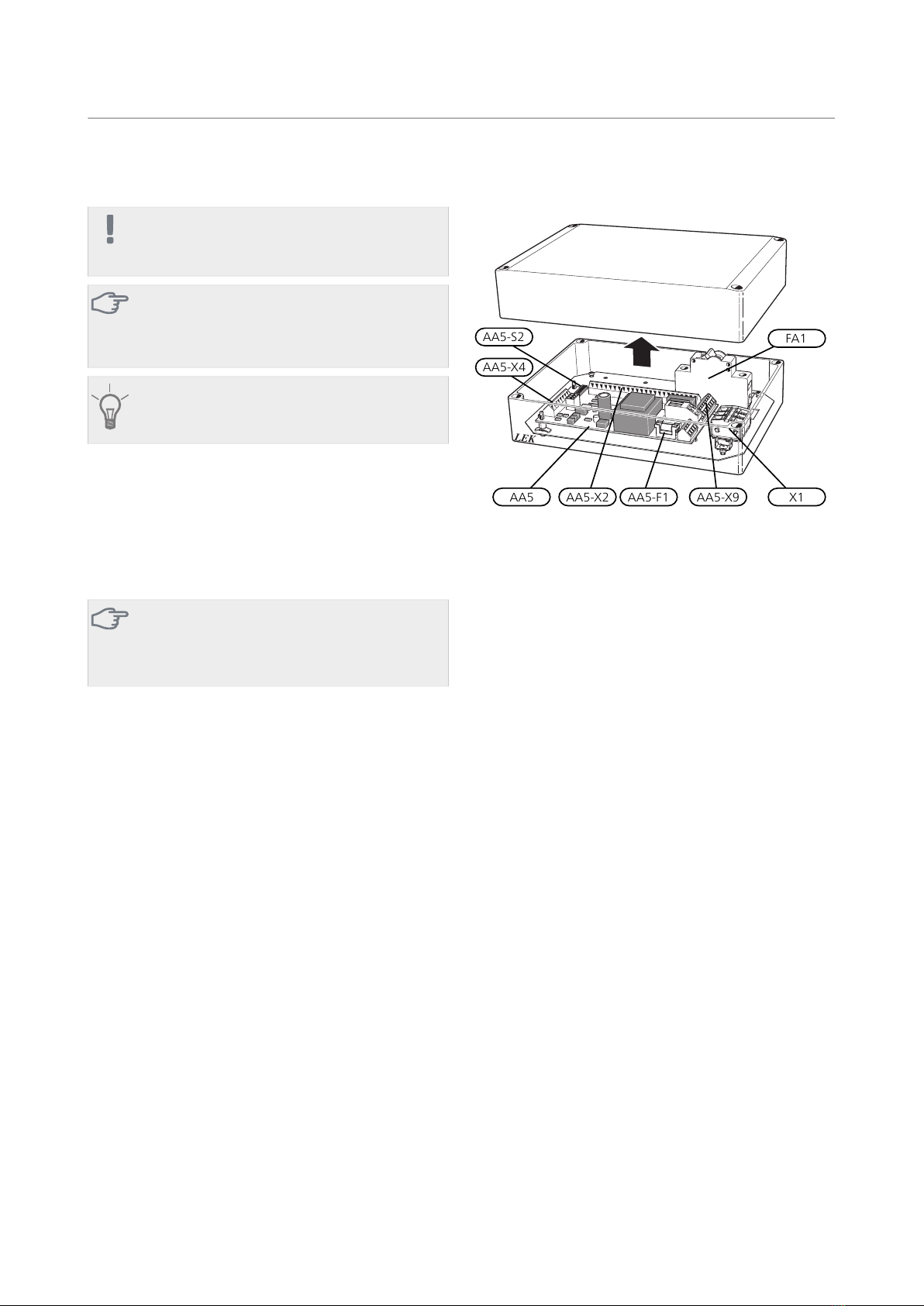

Component location unit box (AA25)
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit breaker, 10 AFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external block-
ing
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pump, mixing
valve and auxiliary relay
AA5-X9
DIP switchAA5-S2
Fine wire fuse, T4AH250VAA5-F1
Designations in component locations according to
standard IEC 81346.
POOL 310 | GB10

Pipe connections
General
When the indoor module is docked to a pool, the charge
circuit must be supplied with an external charge pump
(GP12) as it is not possible to use the internal charge
pump. The internal circulation pump in maintains the
flow in the climate system during pool charging.
Pipe connections
1. If the indoor module has already been installed and
filled with water, the climate system and indoor
module must be drained of water. See the Installer
manual for the indoor module for further instruc-
tions.
2. Pipes to and from the pool are connected between
the heat pump and the indoor module.
TIP
To prevent unnecessary heat losses insulate the
pipes.

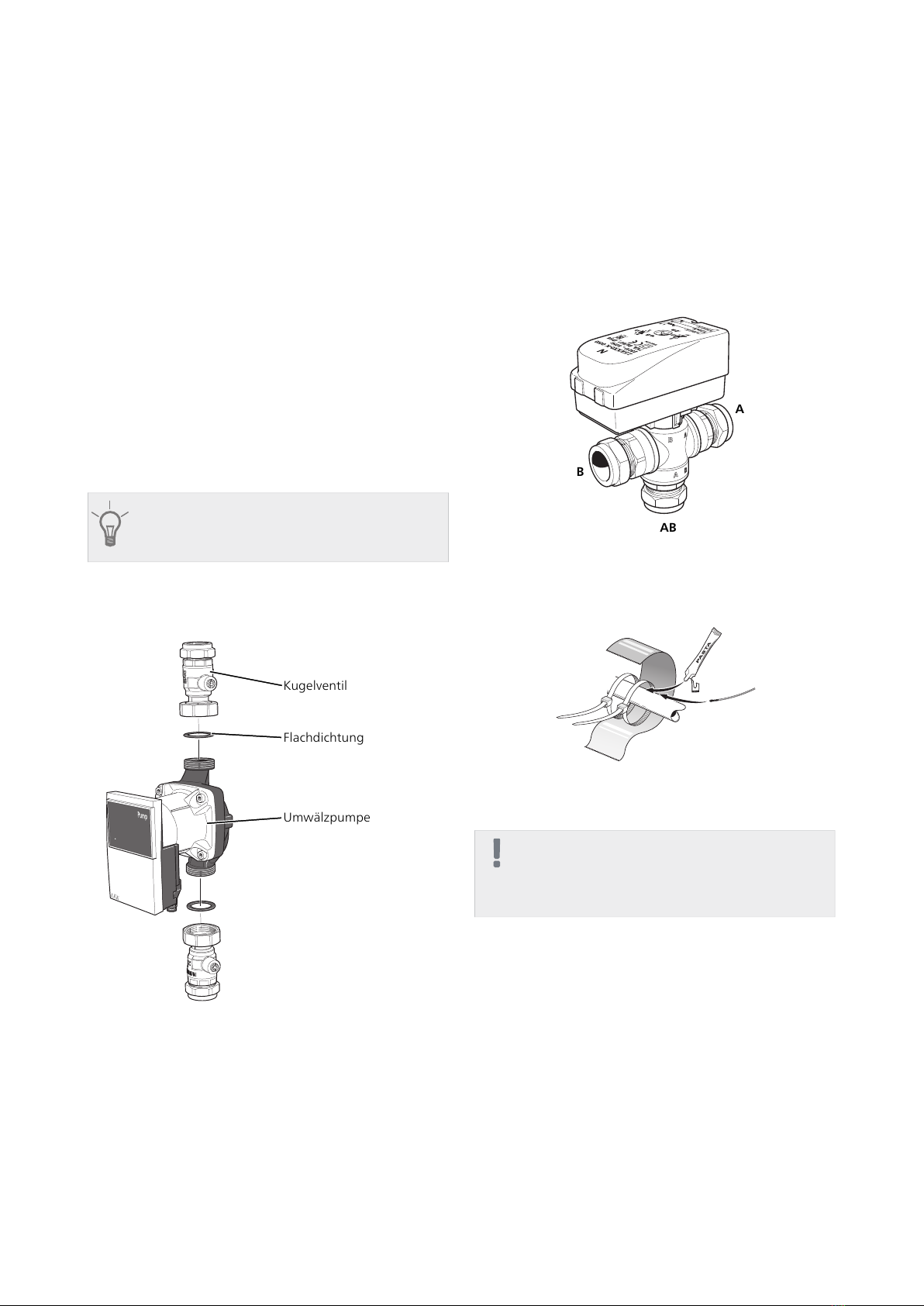

Circulation pump
Install the ball valves on the circulation pump. Use the
flat gaskets supplied to seal.
LEK
Ball valve
Flat gasket
Circulation pump
Shuttle valve
Install the reversing valve (QN19) with port AB as incom-
ing flow line from the heat pump, port A towards the
pool and port B towards the heating system. Install it so
that port AB is open towards port B when the motor is
in standby mode. In the event of a signal port AB opens
towards port A.
B
A
AB
Temperature sensor
The pool temperature sensor (BT51) is located on the
return line from the pool.
LEK
LEK
E
Install the temperature sensor with cable ties with the
heat conducting paste and aluminium tape. Then insu-
late with supplied insulation tape.
NOTE
Sensor and communication cables must not be
placed near power cables.
11POOL 310 | GB

System diagram
NOTE
This is an outline diagram. Actual installations
must be planned according to applicable
standards.
Explanation
Pool systemCL11
Unit boxAA25
Temperature sensor, poolBT51
Heat exchanger, poolEP5
Circulation pump, poolGP9
Charge pump, poolGP12
Particle filterHQ4
Three way valve, poolQN19
VVM 225/VVM 310/VVM 320/VVM 325EB15
F2026/F2030/F2040EB101
Safety valveFL10
Particle filterHQ1
Filterball, particle filterQZ2
Tapping valveQM1
Shut-off valveQM40, QM41
Trim valveRN10
Connection heating medium, supplyXL1
Connection heating medium, returnXL2
Miscellaneous
Expansion vesselCM1
Safety valve, climate systemFL2
Connection docking, heating medium inXL7
Connection docking, heating medium outXL8
Designations according to standard IEC 61346-2.
Docking to pool
Heating of the pool is prioritised according to selected settings in the indoor module. If the pool sensor (BT51) is not
connected, pool charging is not permitted to start.
Outline diagram VVM 225 and POOL 310
-EB15
P
-EB101
-XL1
-XL2
-XL9
-XL8
-FL10
-QM1
-QZ2
-QM40
POOL
-CL11-QN19
-GP9 -BT51 -HQ4
-EP5
-AA25
-CL11
-CL11-GP12
POOL 310 | GB12

Outline diagram VVM 310 and POOL 310
-EB15
-FL2
-EB15
-CM1
-EB15
-EB101
-XL2
-XL1
-QM1
-FL10
-QM40
-QZ2
-GP9 -BT51 -HQ4
-EP5
-AA25
-CL11
-CL11-QN19
-CL11
-GP12
Outline diagram VVM 320 and POOL 310
-GP9 -BT51 -HQ4
-EP5
-AA25
-CL11
-CL11
-QN19
-CL11
-GP12
POOL
-XL8
-XL9
-EB101
-XL2
-XL1
-QM1
-FL10
-QM40
-QZ2
-EB15
13POOL 310 | GB

Outline diagram VVM 325 and POOL 310
-EB15
-XL9
-XL8
-EB101
-XL2
-XL1
-QM1
-FL10
-QM40
-QZ2
POOL
-CL11-QN19
-CL11-GP12
-GP9 -BT51 -HQ4
-EP5
-AA25
-CL11
POOL 310 | GB14

Electrical connection
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with the stipulations in force.
The indoor module must not be powered when
installing POOL 310.
The electrical circuit diagram is at the end of this Installer
handbook.
Connecting communication
VVM 225/VVM 310/VVM 320/VVM 325
This accessory contains an accessory board (AA5) that
must be connected directly to the indoor module on the
input board (terminal block AA3-X4).
If several accessories are to be connected or are already
installed, the following instructions must be followed.
The first accessory board must be connected directly to
the indoor module’s terminal block AA3-X4. The follow-
ing boards must be connected in series with the previous
board.
Use cable type LiYY, EKKX or similar.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
1
2
3
4
5
6
7
8
15
14
13
1
2
3
4
5
6
7
8
Compatible product
Accessory card 1
Accessory card 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
Indoor module
AA3-X4
Connecting the supply
Connect the power supply to terminal block X1 as illus-
trated.
3
2
1N
230V 50Hz
L
PE
AA25 External
X1
Overview accessory board (AA5)
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9
AA5-X10
AA5-S2
Connection of sensors and external blocking
Use cable type LiYY, EKKX or similar.
Pool sensor (BT51)
Connect the pool sensor to AA5-X2:23-24.
External blocking (optional)
A contact can be connected to AA5-X2:21-22 to allow
blocking of pool heating. When the contact closes, pool
heating is blocked.
External blocking
AA5-X2
24 20212223 1516171819 1314
BT51
Caution
The relay outputs on the accessory board can
have a max load of 2A (230V) in total.
15POOL 310 | GB

Connection of the circulation pump (GP9)
Connect the circulation pump (GP9) to AA5-X9:8 (230V),
AA5-X9:7 (N) and X1:3 (PE).
1
2
3
4
5
6
7
8
9
L
N
PE
3
2
1
1
2
3
4
5
6
7
8
9
3
2
1
Unit box External
GP9
AA5-X9
X1
Connection of reversing valve motor (QN19)
and charge pump, pool (GP12)
Connect the reversing valve motor (QN19) and the
charge pump (GP12) to an external junction box.
Connect the black cable from the reversing valve and
the brown cable from the charge pump together in the
junction box.
Connect the blue cable from the reversing valve and the
blue cable from the charge pump together in the junc-
tion box.
Connect the control cable from the junction box to AA5-
X9:6 (signal), AA5-X9:5 (N), AA5-X10:2 (230V) and
X1:3(PE). Connect the charge pump control signal to
AA5-X2:5-6.
2
1
1
2
3
4
5
6
7
8
9
3456 12
3
2
1
Black
Blue
Brown
AA25 External
AA5-X9 QN19
AA5-X10 GP12
X1
AA5-X2
Blue
Brown
Blue
Brown
Yellow/green
Connection box
DIP switch
The DIP switch (S2) on the accessory card (AA5) must be
set as follows.
ON
1 2 3 4 5 6 7 8
Program settings
Program setting of POOL 310 can be performed via the
start guide or directly in the menu system.
Start guide
The start guide appears upon first start-up after heat
pump installation, but is also found in menu 5.7.
Menu system
If you do not make all settings via the start guide or need
to change any of the settings, this can be done in the
menu system.
Menu 5.2 - system settings
Activating/deactivating of accessories.
Menu 4.1.1 - pool
Activating pool heating and setting start and stop tem-
perature.
Menu 5.1.11 - pump speed heating medium
Setting heating medium pump's speed.
Caution
Also see the Installer Manual for the indoor
module.
Technical data
Technical specifications
POOL 310
230V ~ 50 HzVoltage circulation pump
230V ~ 50 HzVoltage reversing valve
G1Connection, pump
G1 x Ø 22
mmcompres-
sion ring
Connection, ball valve
7,5cwsvalue reversing valve
067 247Part No.
POOL 310 | GB16

Pump capacity diagram
Pressure (kPa)
Flow (l/h)
00 200 400 600 800 1000 1200 1400 1600 2000
20
30
40
50
60
70
80
Tryck
(kPa)
Flöde
(l/h)
10
1800
17POOL 310 | GB

Deutsch
Wichtige Informationen
HINWEIS!
Dieses Symbol kennzeichnet eine Gefahr für
Personen und Maschinen.
ACHTUNG!
Dieses Symbol kennzeichnet wichtige Informa-
tionen, die bei der Pflege der Anlage zu beach-
ten sind.
TIP!
Dieses Symbol kennzeichnet Tipps, die den
Umgang mit dem Produkt erleichtern.
Allgemeines
Das Zubehör POOL 310 ermöglicht in Verbindung mit
einem kompatiblen Produkt die Poolerwärmung. Das
Innenmodul steuert das Umschaltventil (QN19) sowie
die Umwälzpumpe (GP9) und die Ladepumpe (GP12).
Kompatible Produkte
ACHTUNG!
Damit das Zubehör genutzt werden kann, muss
eine NIBE-Luft-/Wasserwärmepumpe mit dem
System verbunden sein.
■VVM 225
■VVM 310
■VVM 320
■VVM 325
Inhalt
Ladepumpe1 St.
PWM-Kabel zur Umwälzpumpe1 St.
Stromversorgungskabel für Umwälzpumpe1 St.
Kugelventile mit Überwurfmutter2 St.
Flachdichtungen2 St.
Kabelbinder2 St.
Stellantrieb Umschaltventil1 St.
Wechselventil1 St.
Gerätegehäuse1 St.
Wärmeleitpaste1 St.
Aluminiumklebeband1 St.
Isolierband1 St.
Fühler1 St.
Position der Komponenten im Gerätegehäuse
(AA25)
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elektrische Komponenten
Sicherungsautomat, 10AFA1
Anschlussklemme, SpannungsversorgungX1
ZubehörplatineAA5
Anschlussklemme für Fühler und extern
geschaltete Blockierung
AA5-X2
Anschlussklemme für Kommunikationslei-
tung
AA5-X4
Anschlussklemme für Umwälzpumpe,
Mischventil und Hilfsrelais
AA5-X9
DIP-SchalterAA5-S2
Feinsicherung, T4AH250VAA5-F1
Bezeichnungen der Komponentenpositionen gemäß
Standard IEC 81346.
POOL 310 | DE18

Rohranschluss/Durchflussmesser
Allgemeines
Wenn die Inneneinheit mit einem Pool verbunden ist,
muss der Ladekreis mit einer externen Ladepumpe
(GP12) bestückt werden, da die interne Ladepumpe nicht
genutzt werden kann. Die interne Umwälzpumpe hält
während der Poolerwärmung den Volumenstrom im
Klimatisierungssystem aufrecht.
Rohranschlüsse
1. Ist die Inneneinheit bereits installiert und mit Wasser
gefüllt, ist das Wasser aus Klimatisierungssystem und
Inneneinheit abzulassen. Weitere Anweisungen
entnehmen Sie dem Installateurhandbuch für die
Inneneinheit.
2. Rohre zum und vom Pool werden zwischen Wärme-
pumpe und Inneneinheit angeschlossen.
TIP!
Um unnötige Wärmeverluste zu vermeiden,
sollten die Rohre isoliert werden.
Umwälzpumpe
Montieren Sie die Kugelventile an der Umwälzpumpe.
Verwenden Sie dabei die beiliegenden Flachdichtungen.
LEK
Kugelventil
Flachdichtung
Umwälzpumpe
Wechselventil
Montieren Sie das Umschaltventil (QN19) mit Anschluss
AB als Vorlaufzufluss von der Wärmepumpe, Anschluss
A zum Pool und Anschluss B zum Heizsystem. Bringen
Sie das Ventil so an, dass Anschluss AB zu Anschluss B
geöffnet ist, wenn sich der Motor im Ruhezustand befin-
det. Bei einem Signal öffnet sich Anschluss AB zu An-
schluss A.
B
A
AB
Fühler
Der Fühler für den Pool (BT51) wird am Rücklauf vom
Pool befestigt.
LEK
LEK
E
Der Fühler wird mit Kabelbinder, Wärmeleitpaste und
Aluminiumklebeband angebracht. Anschließend ist er
mit dem beiliegenden Isolierband zu umwickeln.
HINWEIS!
Fühler- und Kommunikationskabel dürfen nicht
in der Nähe von Starkstromleitungen verlegt
werden.
19POOL 310 | DE

Systemprinzip
HINWEIS!
Dies ist eine Prinzipskizze. Die tatsächliche Anla-
ge muss gemäß den geltenden Normen geplant
und montiert werden.
Erklärung
PoolsystemCL11
GerätegehäuseAA25
Fühler, PoolBT51
Trennwärmetauscher, PoolEP5
Umwälzpumpe, PoolGP9
Ladepumpe, PoolGP12
SchmutzfilterHQ4
Wechselventil, PoolQN19
VVM 225/VVM 310/VVM 320/VVM 325EB15
F2026/F2030/F2040EB101
SicherheitsventilFL10
SchmutzfilterHQ1
Filterkugelventil, SchmutzfilterQZ2
EntleerungsventilQM1
AbsperrventilQM40, QM41
RegulierventilRN10
Anschluss HeizungsvorlaufXL1
Anschluss HeizungsrücklaufXL2
Sonstiges
AusdehnungsgefäßCM1
Sicherheitsventil, KlimatisierungssystemFL2
Dockungsanschluss, Eintritt des Heizungs-
mediums
XL7
Dockungsanschluss, Austritt des Heizungs-
mediums
XL8
Bezeichnungen gemäß Standard IEC 61346-2.
Anschluss an Pool
Der Poolerwärmung wird gemäß den gewählten Einstellungen im Innenmodul Vorrang eingeräumt. Wenn der
Poolfühler (BT51) nicht angeschlossen ist, kann die Poolerwärmung nicht gestartet werden.
Prinzipskizze VVM 225 und POOL 310
-EB15
P
-EB101
-XL1
-XL2
-XL9
-XL8
-FL10
-QM1
-QZ2
-QM40
POOL
-CL11-QN19
-GP9 -BT51 -HQ4
-EP5
-AA25
-CL11
-CL11-GP12
POOL 310 | DE20
