Viktig information
SÄKERHETSINFORMATION
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8 år
och av personer med fysisk, sensorisk eller
mental funktionsnedsättning samt av per-
soner som saknar erfarenhet eller kunskap
under förutsättning att de får handledning
eller instruktioner om hur man använder
apparaten på ett säkert sätt och informeras
så att de förstår eventuella risker. Barn får
inte leka med apparaten. Låt inte barn
rengöra eller underhålla apparaten utan
handledning.
Med förbehåll för konstruktionsändringar.
©NIBE 2019.
Systemtryck
Definieras
av huvudpro-
dukt
MPaMax system-
tryck, värmebära-
re
Definieras
av huvudpro-
dukt
l/s
Max flöde
35°CMax tillåten om-
givningstempera-
tur
POOL 310 ska installeras via allpolig brytare.
Kabelarea ska vara dimensionerad efter vilken
avsäkring som används.
Om matningskabeln är skadad får den endast
ersättas av NIBE, dess serviceombud eller
liknande behörig personal för att undvika
eventuell fara och skada.
SYMBOLER
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du installerar eller ser-
var anläggningen.
TIPS!
Vid denna symbol finns tips om hur du kan
underlätta handhavandet av produkten.
MÄRKNING
CE-märket är obligatoriskt för de flesta produkter som
säljs inom EU, oavsett var de är tillverkade.
CE
Klassificering av inkapsling av elektroteknisk utrust-
ning.
IP 21
Fara för människa eller maskin.
!
Läs installatörshandboken.
3POOL 310 | SE
Svenska

Allmänt
Detta tillbehör, som innehåller en fristående elektrisk
styrmodul, används för att möjliggöra pooluppvärmning
med kompatibel produkt. Inomhusmodulen styr växel-
ventilen (QN19) samt cirkulationspumpen (GP9) och
laddpumpen (GP12).
KOMPATIBLA PRODUKTER
TÄNK PÅ!
För att tillbehöret ska fungera krävs att en NIBE
luft/vattenvärmepump är ansluten till systemet.
• VVM 225
• VVM 310
• VVM 320
• VVM 325
INNEHÅLL
Laddpump1 st
PWM-kabel till cirkulationspump1 st
Kraftkabel till cirkulationspump1 st
Kulventiler med unionsmutter2 st
Planpackningar2 st
Buntband2 st
Ställdon växelventil1 st
Växelventil1 st
AXC-modul1 st
Värmeledningspasta1 st
Aluminiumtejp1 st
Isoleringstejp1 st
Temperaturgivare2 st
MONTERING
TÄNK PÅ!
Skruvtyp ska anpassas efter underlaget som
monteringen sker på.
UN
Använd alla fästpunkter och montera modulen upprätt
plant mot vägg utan att någon del av modulen sticker
utanför väggen.
Lämna minst 100 mm fritt utrymme runt modulen för
att underlätta åtkomst samt kabeldragning vid installation
och service.
OBS!
Installationen måste utföras på sådant sätt att
IP21 uppfylls.
POOL 310 | SE4

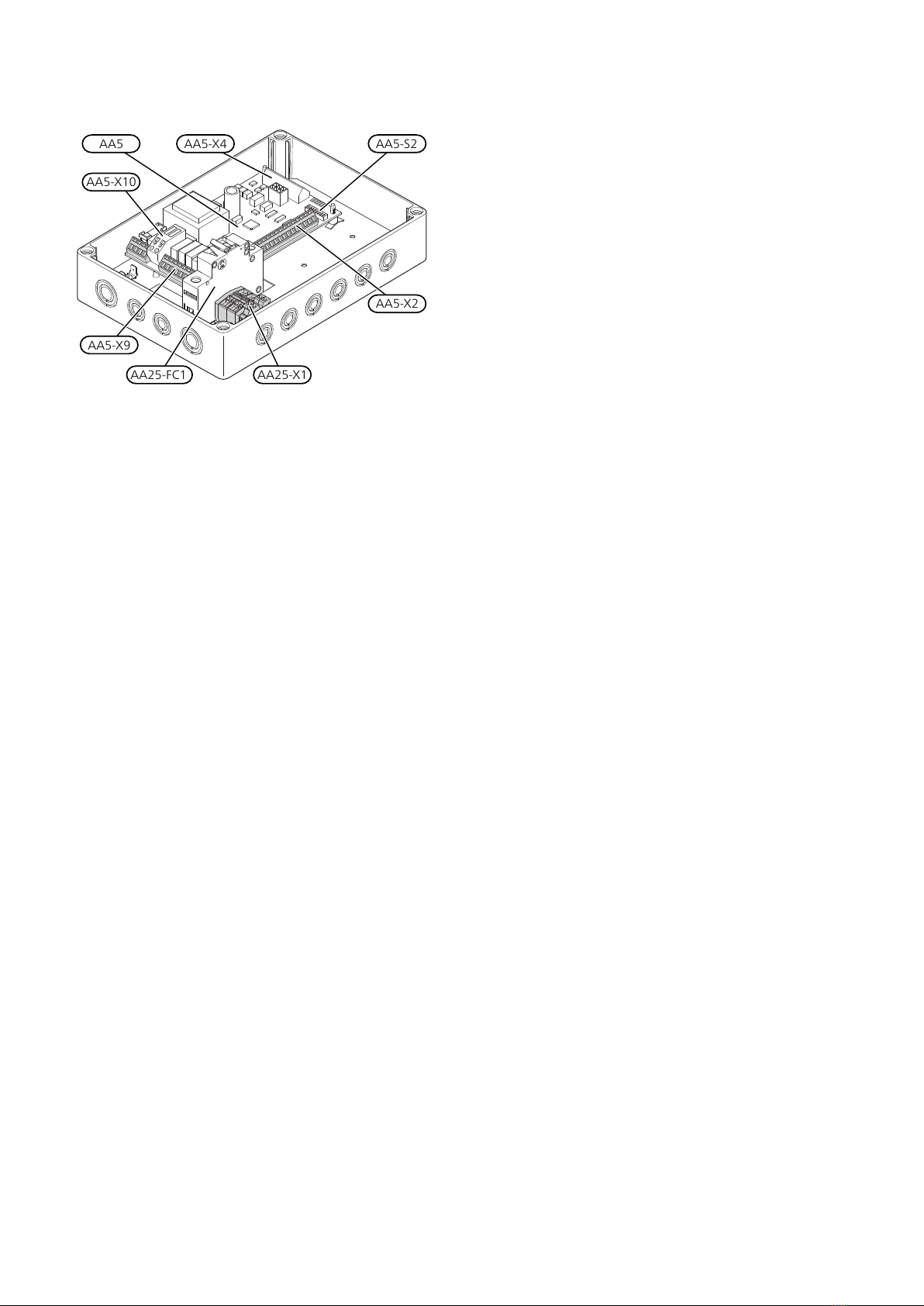

KOMPONENTPLACERING AXC-MODUL
(AA25)
AA5-X4 AA5-S2
AA5-X2
AA5
AA25-X1
AA5-X9
AA5-X10
AA25-FC1
ELKOMPONENTER
TillbehörskortAA5
DIP-switchAA5-S2
Anslutningsplint, ingångarAA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, utgångarAA5-X9
Anslutningsplint, växelventilAA5-X10
AutomatsäkringAA25-FC1
Anslutningsplint, spänningsmatningAA25-X1
Beteckningar enligt standard EN 81346-2.
5POOL 310 | SE

Röranslutning
ALLMÄNT
När inomhusmodulen är dockad mot pool måste ladd-
kretsen förses med en yttre laddpump (GP12) då det
inte är möjligt att använda den interna laddpumpen. Den
interna cirkulationspumpen upprätthåller flödet i klimat-
systemet under poolladdning. Den extra/yttre cirkula-
tionspumpen (GP10) håller flödet uppe i värmekretsen,
för att framledningsgivaren (BT25) ska kunna mäta
temperaturen korrekt

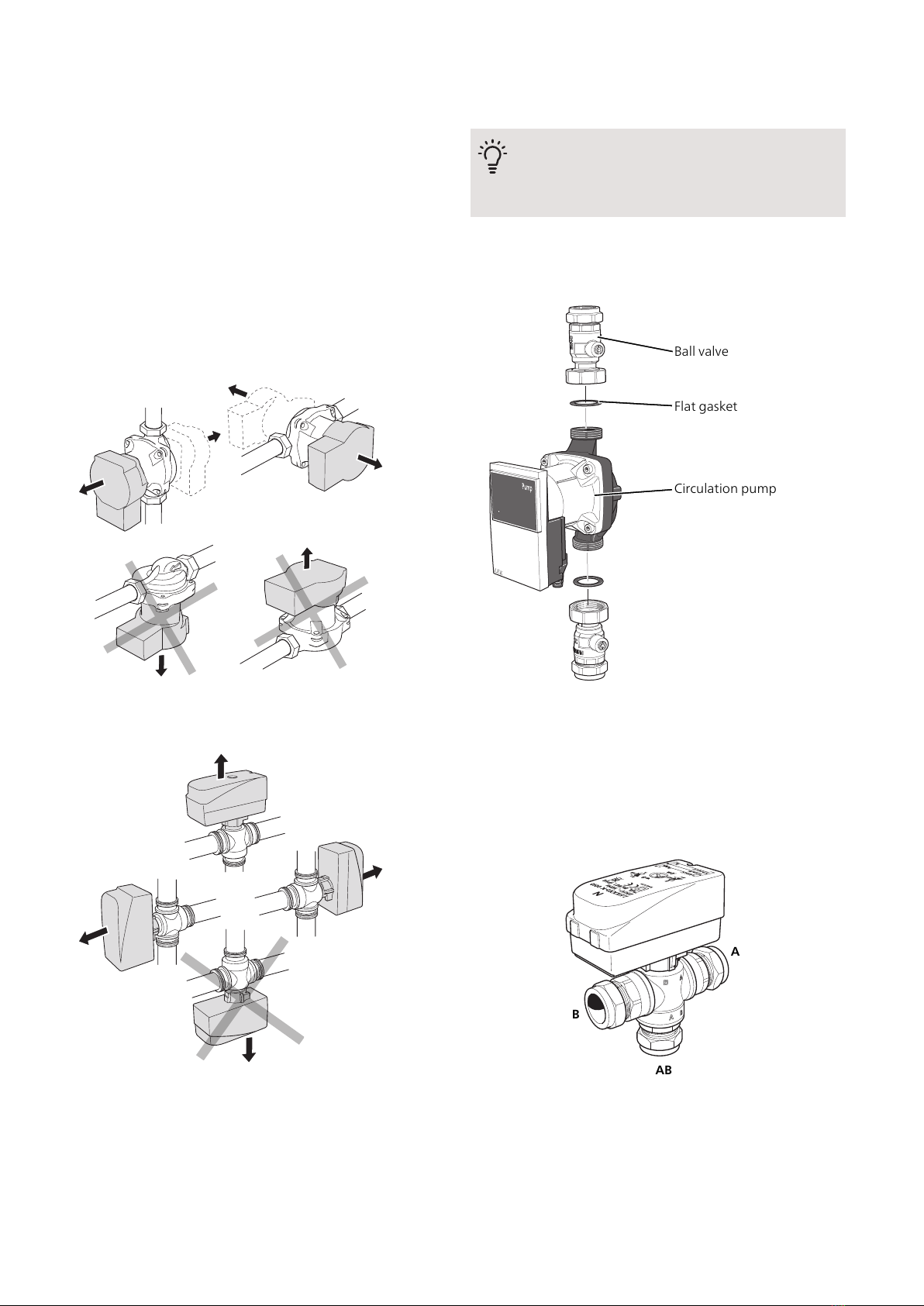

MONTERINGSPRINCIP
Cirkulationspump
Cirkulationspumpens tillåtna positioner.
Växelventil
Växelventilens tillåtna positioner.
RÖRANSLUTNINGAR
1. Om inomhusmodulen redan är installerad och vat-
tenfylld så ska klimatsystemet och inomhusmodulen
tömmas på vatten. Se installatörshandboken för
inomhusmodulen för ytterligare instruktioner.
2. Rör till och från poolen kopplas in mellan värmepum-
pen och inomhusmodulen.
TIPS!
För att undvika onödiga värmeförluster bör rö-
ren isoleras.
CIRKULATIONSPUMP
Montera kulventilerna på cirkulationspumpen. Använd
medföljande planpackningar som tätning.
LEK
Kulventil
Planpackning
Cirkulationspump
VÄXELVENTIL
Montera växelventilen (QN19) med port AB som inkom-
mande framledning från värmepumpen, port A mot
poolen och port B mot värmesystemet. Montera den så
att port AB är öppen mot port B när motorn är i viloläge.
Vid signal öppnar port AB mot port A.
B
A
AB
POOL 310 | SE6

TEMPERATURGIVARE
• Temperaturgivaren för pool (BT51) placeras på retur-
ledningen från poolen.
• Den externa framledningsgivaren (BT25) placeras på
framledningen till klimatsystemet, efter cirkulations-
pumpen (GP10)
LEK
LEK
E

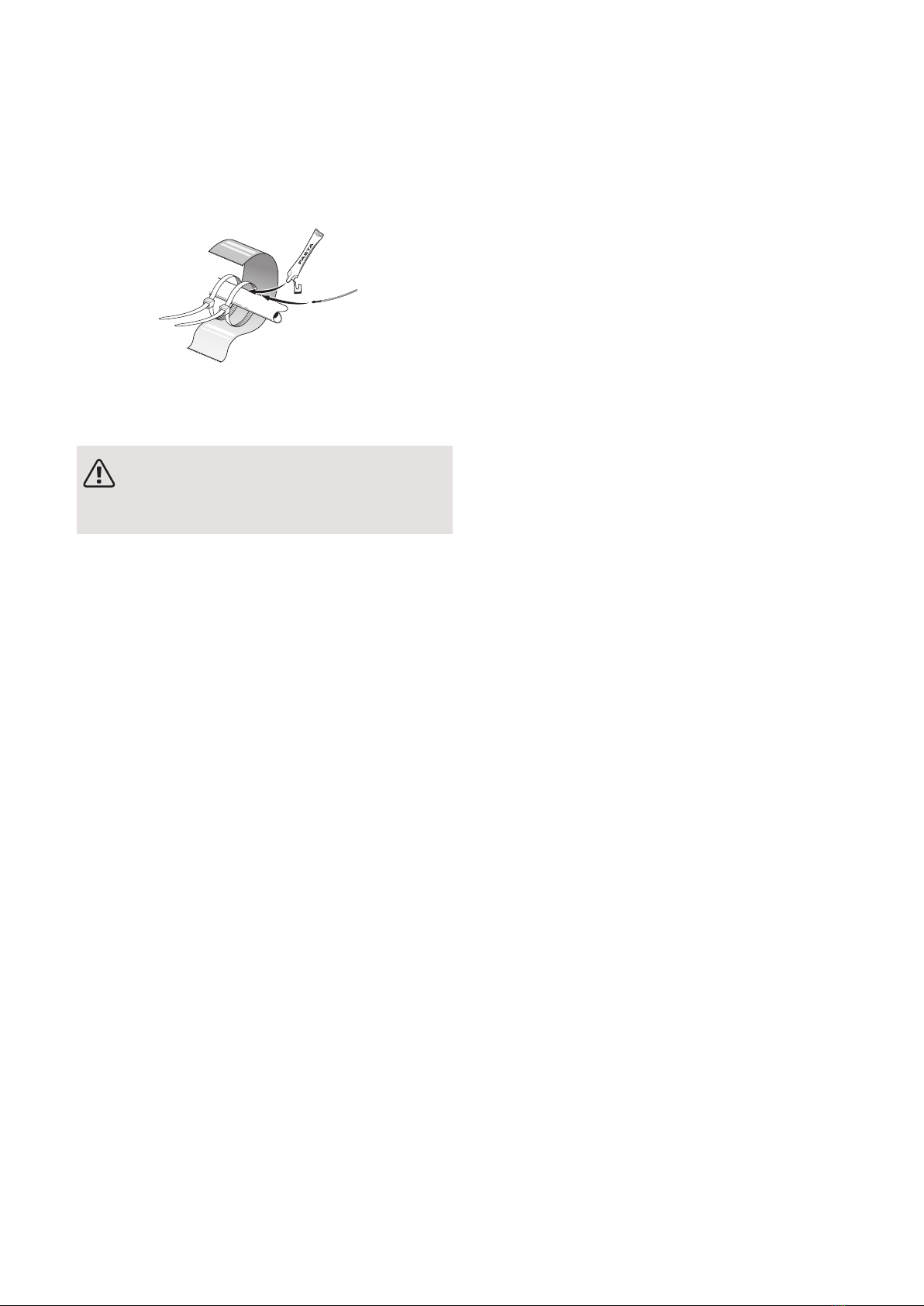

Temperaturgivaren monteras med buntband tillsammans
med värmeledningspasta och aluminiumtejp. Därefter
ska den isoleras med medföljande isolertejp.
OBS!
Givar- och kommunikationskablar får ej förläg-
gas i närheten av starkströmsledning.
7POOL 310 | SE

Systemprincip
OBS!
Detta är ett principschema. Verklig anläggning
ska projekteras enligt gällande normer.
FÖRKLARING
PoolsystemCL11
AXC-modulAA25
Temperaturgivare, poolBT51
Värmeväxlare, poolEP5
Cirkulationspump, poolGP9
Laddpump, poolGP12
SmutsfilterHQ4
Växelventil, poolQN19
VVM 225/VVM 310/VVM 320/VVM 325EB15
F2120/F2040/AMS10/HBS05EB101
Övrigt
Extern framledningsgivareBT25
Extern värmebärarpumpGP10
BackventilRM1
Beteckningar enligt standard IEC 61346-2.
DOCKNING TILL POOL
Uppvärmning av poolen prioriteras enligt valda inställningar i inomhusmodulen. Om poolgivaren (BT51) inte är
ansluten tillåts poolladdningen inte att starta.

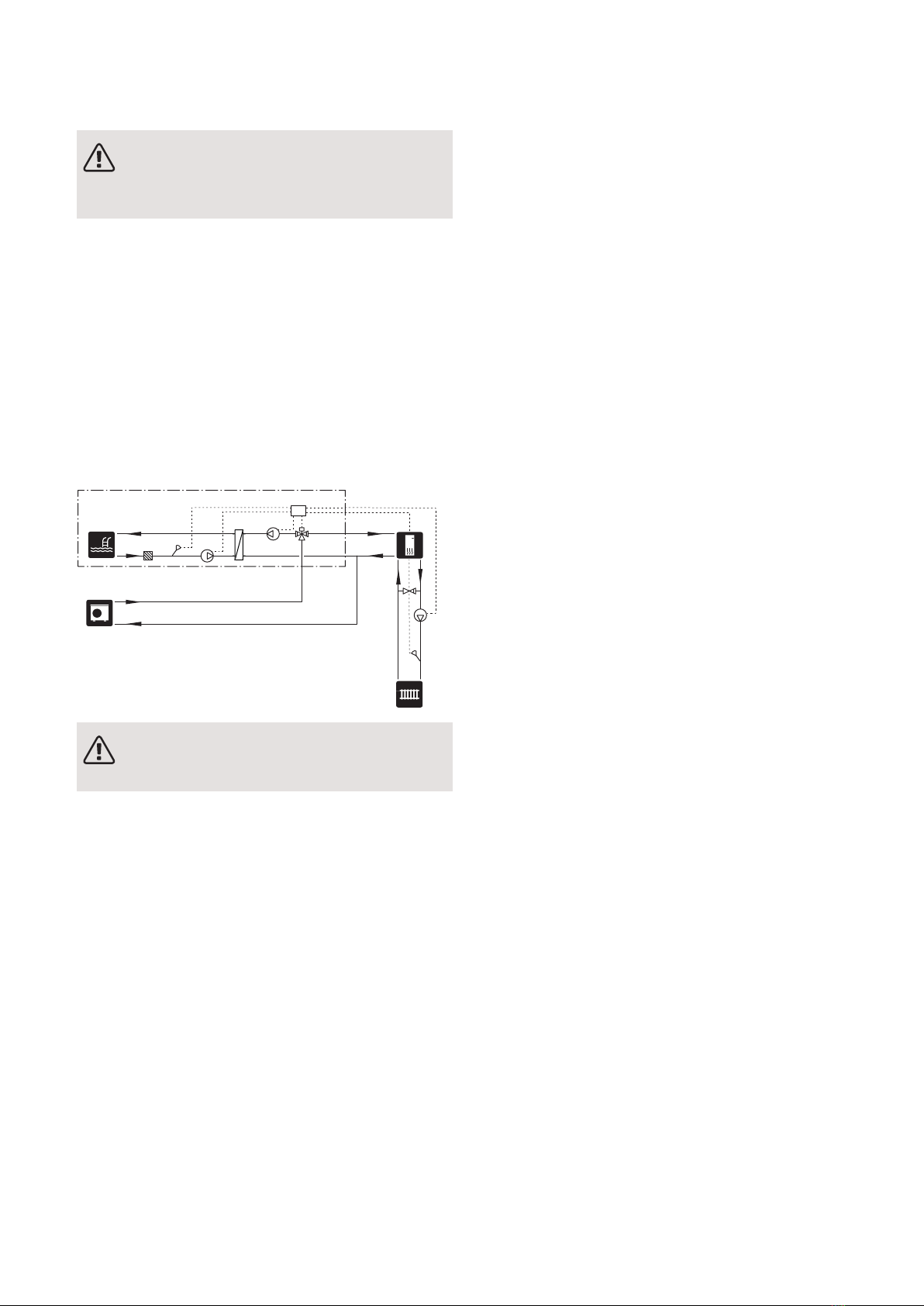

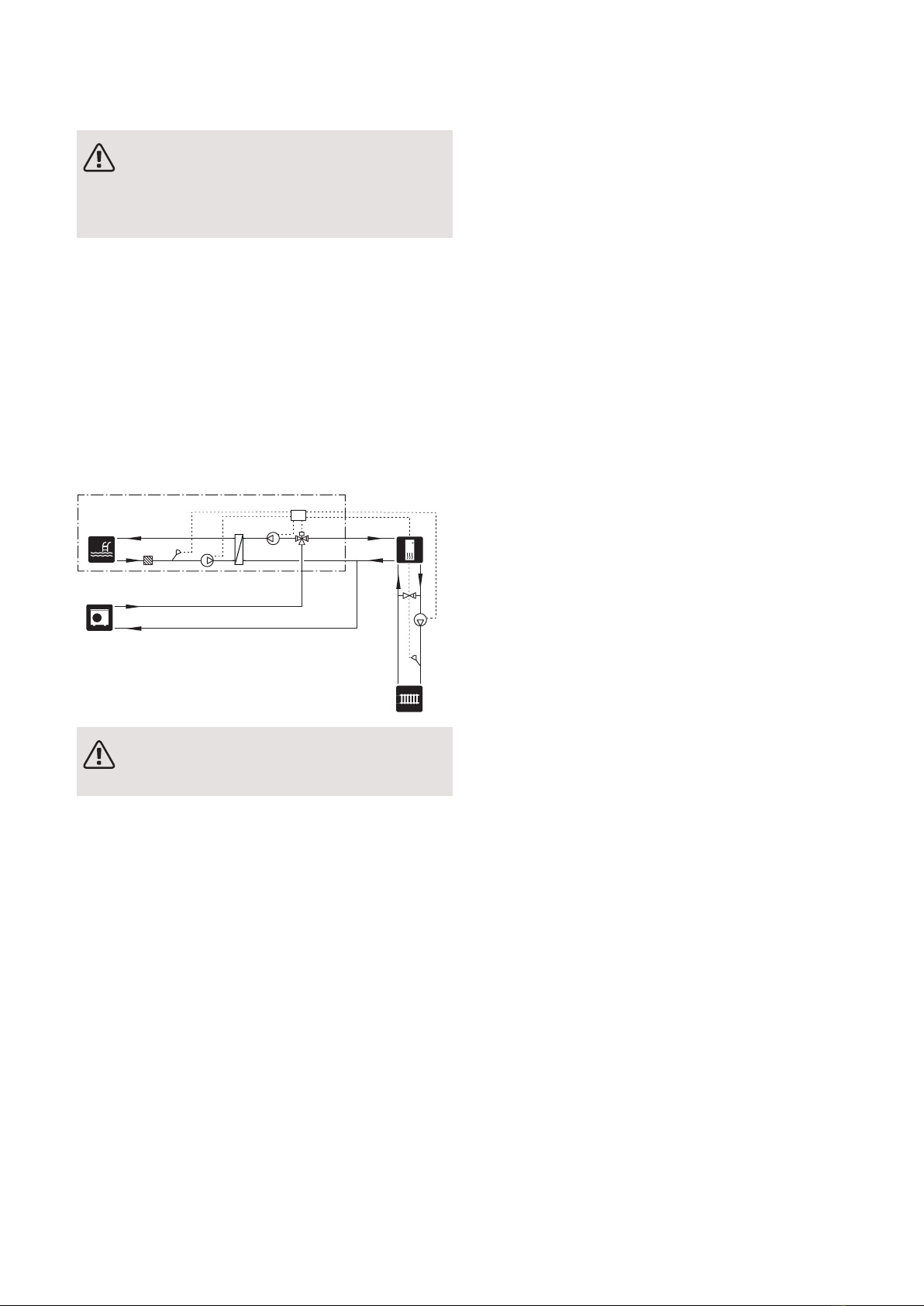

PRINCIPSCHEMA VVM OCH POOL 310
-CL11-QN19
-CL11-GP12
-CL11-GP9
-CL11-BT51
-CL11-HQ4
-CL11-EP5
-CL11-AA25
-CL11
-CL11
-GP10
-RM1
-EB15
-BT25
-EB101
-EB15
OBS!
GP10 och BT25 krävs endast för VVM225!
POOL 310 | SE8

Elinkoppling
OBS!
All elektrisk inkoppling ska ske av behörig
elektriker.
Elektrisk installation och ledningsdragning ska
utföras enligt gällande bestämmelser.
Inomhusmodulen ska vara spänningslös vid
installation av POOL 310 .
• För att undvika störningar får givarkablar till externa
anslutningar inte förläggas i närheten av starkströms-
ledningar.
• Minsta area på kommunikations- och givarkablar till
extern anslutning ska vara 0,5 mm² upp till 50 m, till
exempel EKKX, LiYY eller liknande.
• POOL 310 ska installeras via allpolig brytare. Kabel-
area ska vara dimensionerad efter vilken avsäkring
som används.
• Märk upp aktuell ellåda med varning för extern spän-
ning, i de fall någon komponent i lådan har separat
matning.
• POOL 310 återstartar efter spänningsbortfall.

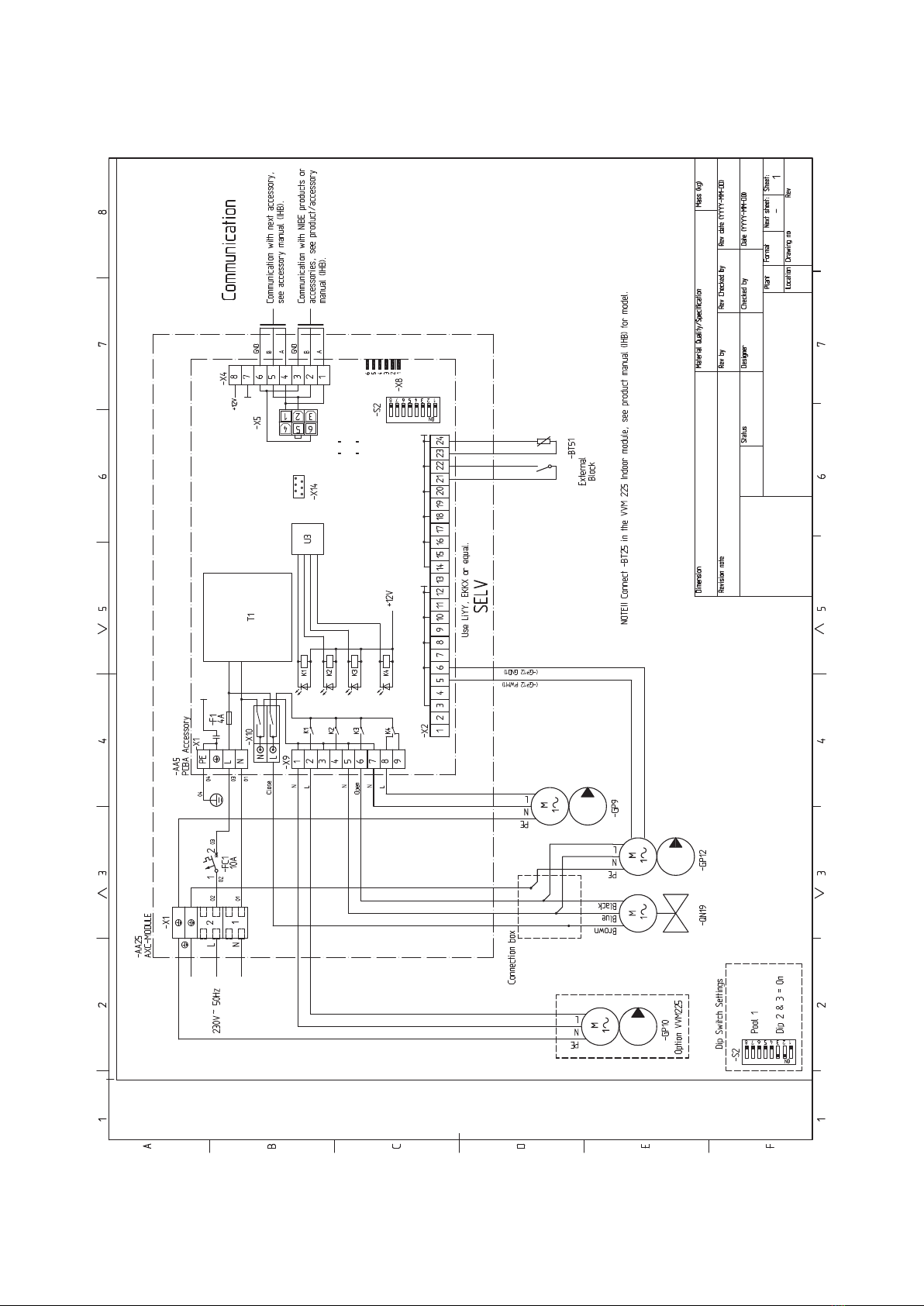

Elschema finns i slutet av denna installatörshandbok.
KABELLÅSNING
Använd lämpligt verktyg för att lossa/låsa fast kablar i
plintar.
LEK
1
1
2
2
3
3
1
2
3
3
4
1
2
LEK
1
1
2
2
3
3
1
2
3
3
4
1
2
1
2

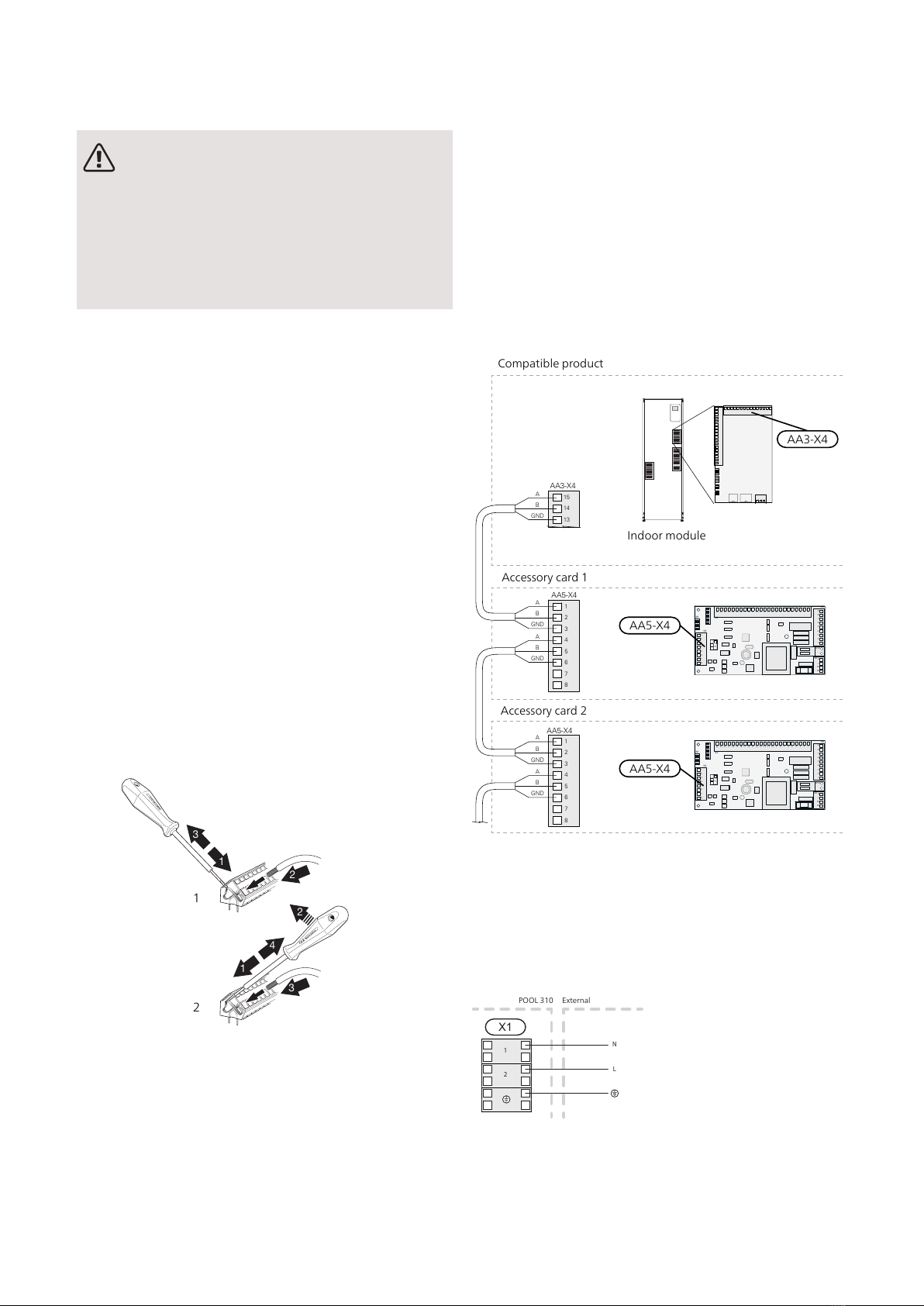

ANSLUTNING AV KOMMUNIKATION
VVM 225/VVM 310/VVM 320/VVM 325
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till inomhusmodulen på ingångskortet
(plint AA3-X4).
Om flera tillbehör ska anslutas eller redan finns installe-
rade måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till inom-
husmodulens plint AA3-X4. De efterföljande korten an-
sluts i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
1
2
3
4
5
6
7
8
15
14
13
1
2
3
4
5
6
7
8
Kompatibel produkt
Tillbehörskort 1
Tillbehörskort 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
Inomhusmodul
AA3-X4
KRAFTANSLUTNING
Anslut matningskabeln till plint X1 enligt bild.
Åtdragningsmoment: 0,5-0,6 Nm.
X1
N
L
1
2
ExterntProduktNamn
POOL 310 Externt
9POOL 310 | SE

ÖVERSIKT TILLBEHÖRSKORT (AA5)
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9
AA5-X10
AA5-S2
ANSLUTNING AV GIVARE OCH EXTERN
BLOCKERING
Använd kabeltyp LiYY, EKKX eller likvärdig.
POOLGIVARE (BT51)
Anslut poolgivaren till AA5-X2:23-24.
EXTERN BLOCKERING (VALFRITT)
En kontakt kan anslutas till AA5-X2:21-22 för att kunna
blockera pooluppvärmningen. När kontakten sluts bloc-
keras pooluppvärmningen.
Extern blockering
2021222324 1516171819
Externt
AXCkort
BT51
AA5-X2
Extern blockering
Externt
POOL 310
EXTERN FRAMLEDNINGSGIVARE (BT25)
BT25 krävs endast för VVM225.
För inkoppling av BT25 se respektive produkts installa-
törshandbok.
TÄNK PÅ!
Reläutgångarna på tillbehörskortet får max be-
lastas med 2A (230V) totalt.
ANSLUTNING AV CIRKULATIONSPUMP (GP9)
Anslut cirkulationspumpen (GP9) till AA5-X9:8 (230V),
AA5-X9:7 (N) och X1:3 (PE).
L
N
PE
3
2
1
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
3
2
1
Apparatlåda Externt
GP9
AA5-X9
X1
ANSLUTNING AV VÄXELVENTILSMOTOR
(QN19) OCH LADDPUMP, POOL (GP12)
Anslut växelventilens motor (QN19) och laddpumpen
(GP12) till en extern kopplingsbox.
Anslut svart ledare från växelventilen samt brun ledare
från laddpumpen tillsammans i kopplingsboxen.
Anslut blå ledare från växelventilen samt blå ledare från
laddpumpen tillsammans i kopplingsboxen.
Anslut styrande kabel från kopplingsboxen till AA5-X9:6
(signal), AA5-X9:5 (N), AA5-X10:2 (230V) och X1:3(PE).
Anslut laddpumpens styrsignal till AA5-X2:5-6.
2
1
1
2
3
4
5
6
7
8
9
3456 12
3
2
1
Svart
Blå
Brun
AA25 Externt
AA5-X9 QN19
AA5-X10 GP12
X1
AA5-X2
Blå
Brun
Blå
Brun
Gul/grön
Kopplingsbox
POOL 310 | SE10

ANSLUTNING AV CIRKULATIONSPUMP,
KLIMATSYSTEM (GP10)
GP10 krävs endast för VVM225.
Om klimatsystemet inte redan är försett med en extern
pump ska en sådan kopplas in på tillbehörskortet.
Anslut cirkulationspumpen (GP10) till AA5-X9:2 (230V),
AA5-X9:1 (N) och X1:3 (PE).
1
2
3
4
L
N
PE
3
2
1
Apparatlåda Externt
AA5-X9
GP10
X1
DIP-SWITCH
DIP-switchen (S2) på tillbehörskortet (AA5) ska ställas
in enligt nedan.
ON
1 2 3 4 5 6 7 8
Programinställningar
Programinställningen av POOL 310 kan göras via start-
guiden eller direkt i menysystemet.
MENYSYSTEMET
Om du inte gör alla inställningar via startguiden eller
behöver ändra någon inställning kan du göra detta i
menysystemet.
STARTGUIDEN
Startguiden visas vid första uppstart efter värmepumps-
installationen, men finns även i meny 5.7.
MENY 5.2 - SYSTEMINSTÄLLNINGAR
Aktivering/avaktivering av tillbehör.
MENY 4.1.1 - POOL
Aktivering av pooluppvärmning samt inställning av start-
och stopptemperatur.
MENY 5.11.1.2 -
VÄRMEBÄRARPUMP/LADDPUMP
Inställning av värmebärarpumpens eller laddpumpens
hastighet (beroende på modell av VVM).
TÄNK PÅ!
Se även installatörshandboken för inomhus-
modulen.
11POOL 310 | SE

Tekniska uppgifter
TEKNISKA DATA
AXC-modul
Elektriska data
230V~ 50HzMärkspänning
IP 21Kapslingsklass
4kWMärkvärde för impulsspänning
2Nedsmutsningsgrad
10AMin avsäkring
Anslutningsmöjligheter
8Max antal givare
3Max antal utgångar för laddpumpar
2Max antal utgångar för ventiler
Övrigt
Typ 1Driftsätt enligt EN 60 730
-25 – 70°CDriftområde
5 – 35°COmgivningstemperatur
1, 24Programcykler, timmar
1, 2, 5, 7Programcykler, dagar
1minUpplösning, program
175x250x100mmMått LxBxH
1,47kgVikt
Bly i mässingsde-
taljer
Ämnen enligt förordning (EG) nr. 1907/2006, artikel 33 (Reach)
POOL 310
230V ~ 50 HzSpänning cirkulationspump
230V ~ 50 HzSpänning växelventil
G1Anslutning pump
G1 x Ø 22 mm
klämring
Anslutning kulventil
7,5kvs-värde växelventil
067 247Art nr
624 69 14RSK nr
Pumpkapacitetsdiagram
Tryck (kPa)
Flöde (l/h)
00 200 400 600 800 1000 1200 1400 1600 2000
20
30
40
50
60
70
80
Tryck
(kPa)
Fl de
(l/h)
10
1800
20%
100%
POOL 310 | SE12

ELSCHEMA
Part Specification Sheet 051072-5
Page 2/2 Created:2019-06-14 10:03
0.001
MJN 2019-06-14
Production SWI 2012-10-24
WIRING DIAGRAM POOL 310 ELSCHEMA POOL 310
051072 5
13POOL 310 | SE

Important information
SAFETY INFORMATION
This manual describes installation and service proced-
ures for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given super-
vision or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children shall not
play with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2019.
System pres-
sure
Defined by
main
product
MPaMax. system
pressure, heat-
ing medium
Defined by
main
product
l/s
Max flow
35°CMax. permitted
ambient temper-
ature
POOL 310 must be installed via an isolator
switch. The cable area has to be dimensioned
based on the fuse rating used.
If the supply cable is damaged, only NIBE,
its service representative or similar author-
ised person may replace it to prevent any
danger and damage.
SYMBOLS
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should consider when installing
or servicing the installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
MARKING
The CE mark is obligatory for most products sold in
the EU, regardless of where they are made.
CE
Classification of enclosure of electro-technical equip-
ment.
IP 21
Danger to person or machine.
!
Read the Installer Manual.
POOL 310 | GB14
English

General
This accessory, which includes a freestanding electric
control module, is used to allow pool heating with a
compatible product. The indoor module controls the re-
versing valve (QN19), the circulation pump (GP9) and
the charge pump (GP12).
COMPATIBLE PRODUCTS
Caution
In order for the accessory to work, a NIBE
air/water heat pump must be connected to the
system.
• VVM 225
• VVM 310
• VVM 320
• VVM 325
CONTENTS
Charge pump1 x
PWM cable for circulation pump1 x
Power cable to circulation pump1 x
Ball valves with union nut2 x
Flat gaskets2 x
Cable ties2 x
Actuator reversing valve1 x
Shuttle valve1 x
AXC module1 x
Heating pipe paste1 x
Aluminium tape1 x
Insulation tape1 x
Temperature sensor2 x
MOUNTING
Caution
The screw type must be adapted to the surface
on which installation is taking place.
UN
Use all mounting points and install the module upright,
flat against the wall, with no part of the module protrud-
ing beyond the wall.
Leave at least 100 mm of free space around the module
to allow access and make cable routing easier during
installation and servicing.
NOTE
The installation must be carried out in such a
way that IP21 is satisfied.
15POOL 310 | GB

COMPONENT LOCATION, AXC MODULE
(AA25)
AA5-X4 AA5-S2
AA5-X2
AA5
AA25-X1
AA5-X9
AA5-X10
AA25-FC1
ELECTRICAL COMPONENTS
Accessory cardAA5
DIP switchAA5-S2
Terminal block, inputsAA5-X2
Terminal block, communicationAA5-X4
Terminal block, outputsAA5-X9
Terminal block, reversing valveAA5-X10
Miniature circuit-breakerAA25-FC1
Terminal block, power supplyAA25-X1
Designations according to standard EN 81346-2.
POOL 310 | GB16

Pipe connections
GENERAL
When the indoor module is docked to a pool, the charge
circuit must be supplied with an external charge pump
(GP12) as it is not possible to use the internal charge
pump. The internal circulation pump maintains the flow
in the climate system during pool charging. The extra/ex-
ternal circulation pump (GP10) keeps the flow up in the
heating circuit, so that the supply temperature sensor
(BT25) can measure the temperature correctly.
INSTALLATION PRINCIPLE
Circulation pump
The circulation pump’s permitted positions.
Shuttle valve
The reversing valve’s permitted positions.
PIPE CONNECTIONS
1. If the indoor module has already been installed and
filled with water, the climate system and indoor
module must be drained of water. See the Installer
manual for the indoor module for further instructions.
2. Pipes to and from the pool are connected between
the heat pump and the indoor module.
TIP
To prevent unnecessary heat losses insulate
the pipes.
CIRCULATION PUMP
Install the ball valves on the circulation pump. Use the
flat gaskets supplied to seal.
LEK
Ball valve
Flat gasket
Circulation pump
SHUTTLE VALVE
Install the reversing valve (QN19) with port AB as incom-
ing supply line from the heat pump, port A towards the
pool and port B towards the heating system. Install it
so that port AB is open towards port B when the motor
is in standby mode. In the event of a signal, port AB
opens towards port A.
B
A
AB
17POOL 310 | GB

TEMPERATURE SENSOR
• The pool temperature sensor (BT51) is located on the
return line from the pool.
• The external supply temperature sensor (BT25) is
located on the supply line to the climate system, after
the circulation pump (GP10)
LEK
LEK
E
Install the temperature sensor with cable ties with the
heat conducting paste and aluminium tape. Then insulate
with supplied insulation tape.
NOTE
Sensor and communication cables must not
be placed near power cables.
POOL 310 | GB18

System diagram
NOTE
This is an outline diagram. Actual installations
must be planned according to applicable
standards.
EXPLANATION
Pool systemCL11
AXC moduleAA25
Temperature sensor, poolBT51
Heat exchanger, poolEP5
Circulation pump, poolGP9
Charge pump, poolGP12
Particle filterHQ4
Three way valve, poolQN19
VVM 225/VVM 310/VVM 320/VVM 325EB15
F2120/F2040/AMS10/HBS05EB101
Miscellaneous
External supply temperature sensorBT25
External heating medium pumpGP10
Non-return valveRM1
Designations according to standard IEC 61346-2.
DOCKING TO POOL
Heating of the pool is prioritised according to selected settings in the indoor module. If the pool sensor (BT51) is
not connected, pool charging is not permitted to start.
OUTLINE DIAGRAM VVM AND POOL 310
-CL11-QN19
-CL11-GP12
-CL11-GP9
-CL11-BT51
-CL11-HQ4
-CL11-EP5
-CL11-AA25
-CL11
-CL11
-GP10
-RM1
-EB15
-BT25
-EB101
-EB15
NOTE
GP10 and BT25 are only required for VVM225!
19POOL 310 | GB

Electrical connection
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with the stipulations in force.
The indoor module must not be powered when
installing POOL 310 .
• To prevent interference, sensor cables to external
connections must not be laid close to high voltage
cables.
•The minimum area of communication and sensor
cables to external connections must be 0,5 mm² up
to 50 m, for example EKKX, LiYY or equivalent.
• POOL 310 must be installed via an isolator switch.
The cable area has to be dimensioned based on the
fuse rating used.
• Mark the relevant electrical cabinet with a warning
about external voltage, in those cases where a com-
ponent in the cabinet has a separate supply.
• POOL 310 restarts after a power failure.
The electrical circuit diagram is at the end of this Installer
handbook.
CABLE LOCK
Use a suitable tool to release/lock cables in terminal
blocks.
LEK
1
1
2
2
3
3
1
2
3
3
4
1
2
LEK
1
1
2
2
3
3
1
2
3
3
4
1
2
1
2
CONNECTING COMMUNICATION
VVM 225/VVM 310/VVM 320/VVM 325
This accessory contains an accessory board (AA5) that
must be connected directly to the indoor module on the
input board (terminal block AA3-X4).
If several accessories are to be connected or are already
installed, the following instructions must be followed.
The first accessory board must be connected directly
to the indoor module’s terminal block AA3-X4. The fol-
lowing boards must be connected in series with the
previous board.
Use cable type LiYY, EKKX or similar.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
1
2
3
4
5
6
7
8
15
14
13
1
2
3
4
5
6
7
8
Compatible product
Accessory card 1
Accessory card 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
Indoor module
AA3-X4
POWER CONNECTION
Connect the power supply cable to terminal block X1
as illustrated.
Tightening torque: 0,5-0,6 Nm.
X1
N
L
1
2
ExterntProduktNamn
POOL 310 External
POOL 310 | GB20
