Nice Solemyo SYKCE Installation and operating instructions

EN - Addendum to the manual
IT - Addendum al manuale
FR - Addendum au manuel
ES - Addendum al manual
DE - Nachtrag zur Anleitung
PL - Załącznik do instrukcji
NL - Addendum bij de handleiding
Solemyo
Solar power kit
SYKCE
IST259R02.4862
Rev. 00
25-10-2010

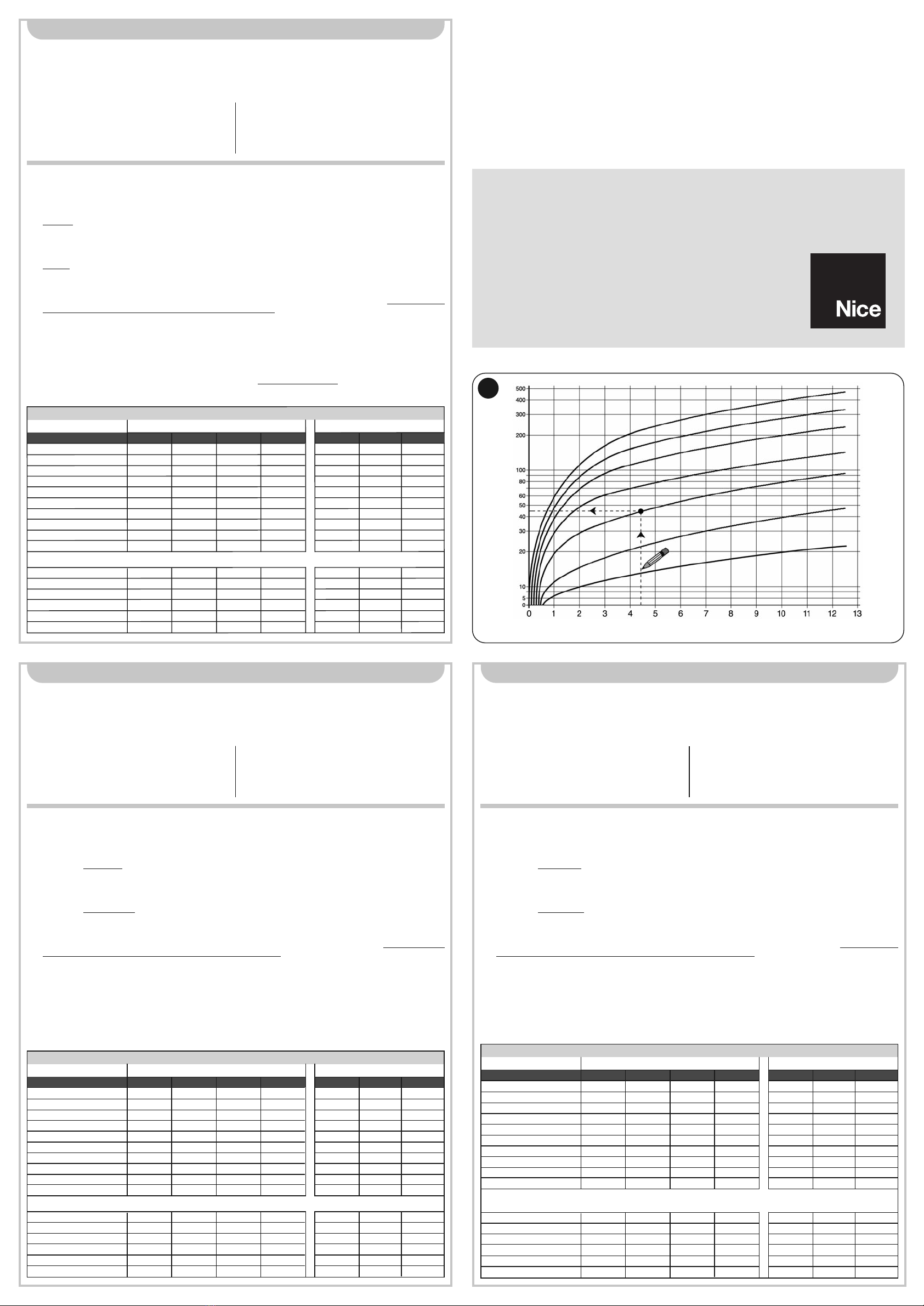

• cycles/day • cicli/giorno • cycles/jour
• ciclos/día • Zyklen/Tag • cykle/dziennie
• cycli/dag
Ks = 25
Ks = 40
Ks = 70
Ks = 100
Ks = 200
Ks = 500
Ks = 800
Y
1
• Prodotti compatibili con SYKCE:
ATTENZIONE! – Il kit SYKCE può essere utilizzato in modo efficiente esclusivamente con i prodotti elencati di seguito.
Il suo utilizzo con prodotti non specificatamente previsti, anche se tecnicamente possibile, è sconsigliato a causa del ri-
dotto numero di cicli al giorno che si potranno ottenere. L’elenco dei prodotti, è riferito alla data di stampa riportata in
questo addendum; verificare eventuali aggiornamenti sul sito “www.niceforyou.com”.
• Calcolare il numero massimo di cicli al giorno che l’automatismo può eseguire:
01. Nei grafici A, Bo C(capitolo 3 - manuale istruzioni), rilevare il “Coefficiente base (Cb)” del periodo desiderato del-
l’anno.
02. In base al tipo di automatismo installato e al livello di stand-by programmato, rilevare nella Tabella 1 il valore di “B”:
sommare a quest’ultimo anche il valore “B” di eventuali accessori installati.
03. Eseguire la sottrazione tra “Cb” e “B” per ottenere il valore “Y” (Y = Cb – B).
04. In base al tipo di automatismo installato e al peso dell’anta del cancello, rilevare nella Tabella 1 il valore di “K”: som-
mare a quest’ultimo anche il valore “K” di eventuali accessori installati.
05. Rilevare il valore “s”: s= durata di un ciclo completo (Apertura + Chiusura) della propria automazione, misurata in
secondi.
06. Eseguire la moltiplicazione tra “K” e “s” per ottenere il valore “Ks” (Ks = K x s).
07. Individuare sul grafico di fig.1 la curva corrispondente al valore “Ks” appena calcolato. Per valori intermedi occorre
tracciare curve intermedie.
08. Partendo dal valore “Y” calcolato precedentemente, tracciare una linea verticale che interseca la curva del valore “Ks”.
09. Dal punto trovato, tracciare una linea orizzontale che interseca la linea dei valori dei cicli/giorno. Il risultato è il nu-
mero massimo dei cicli al giorno che l’automatismo può eseguire.
Il nostro esempio (vedere fig.1):
Automatismo installato: RB1000/B; Periodo desiderato dell’anno: Cb = 6; Tipo di stand-by: sicurezze B= 0,9 + accessorio (1 fotocellula MOFB)
B= 0,7. Totale B= 1,6 - Y: (Y = Cb – B) 6 – 1,6 = 4,4 - K(anta con peso leggero) = 4 + accessorio (1 lampeggiante Lucy B) K= 1. Totale K= 5 -
Ks: “s” dura 40 secondi (Ks = K x s) 5 x 40 = 200; Numero massimo possibile di cicli al giorno = 45.
ATTENZIONE! - Per ottenere la massima efficienza dal sistema Solemyo, è necessario programmare la centrale
dell’automazione con la funzione “StandBy” su livello “tutto”. Per i dettagli, fare riferimento al manuale istruzioni della
centrale e alle schede delle funzioni programmabili con O-view (disponibili sul sito www.nice-service.com).
Funzione attivabile solo con il programmatore Oview(*).
- MC824H: con motori TO4024, TO5024, TO7024,
MB4024, MB5024, ME3024, HY7024
- Robus: RB600/B, RB600P/B, RB1000/B,
RB1000P/B (le versioni “/A” sono
compatibili ma con prestazioni minori)
- Soon: SO2000/A
- Spin: SPIN23KCE
- Pop: POPKCE/A
- Ten: TN2010/A, TN2010/A + TN2020
- Wingo + MC424: WINGO2024KCE,
WINGO3524KCE
- X-BAR: X-BAR
ITALIANO
• Products compatible with SYKCE:
CAUTION! – Efficient use of the SYKCE kit can only be guaranteed in combination with the products listed below. Use
with products not specifically envisaged herein, even if technically feasible, is not recommended due to the low number
of daily cycles obtainable. The list of products is based on the date of printing as stated in this addendum; check for any
updates on the web site “www.niceforyou.com”.
• To calculate the maximum number of cycles daily performed by the automation:
01. In graphs A, Bor C(chapter 3 – instruction manual), read the “Base coefficient (Cb)” for the required period of the
year.
02. Depending on the type of automation installed and the programmed standby level, refer to Table 1 to read value
“B”: add this value to the value “B” of any accessories installed.
03. Subtract “B” from “Cb” to obtain the value “Y” (Y = Cb – B).
04. Depending on the type of automation installed and weight of the gate leaf, refer to Table 1 to read value “K”: add
this value to the value “K” of any accessories installed.
05. Read value “s”: s= duration of a complete cycle (Opening + Closing) of the specific automation, measured in sec-
onds.
06. Multiply “K” by “s” to obtain the value “Ks” (Ks = K x s).
07. On the graph of fig. 1, trace the curve corresponding to the value “Ks” calculated above. Trace intermediate curves
for any intermediate values.
08. Starting from the value “Y” calculated above, trace a vertical line that intersects the curve of the value “Ks”
09. From the point found, trace a horizontal line that intersects the line of the values of cycles/day. The result is the
maximum number of cycles daily performed by the automation.
Our example (see fig.1):Automation installed: RB1000/B; Required period of the year: Cb = 6; Type of standby: safeties B= 0,9 + acces-
sory (1 MOFB photocell) B= 0,7. Total B= 1,6 - Y: (Y = Cb – B) 6 – 1,6 = 4,4; K(lightweight leaf ) = 4 + accessory (1 Lucy B flashing light) K= 1.
Total K= 5 - Ks: “s” lasts 40 seconds (Ks = K x s) 5 x 40 = 200; Maximum possible number of cycles per day = 45.
CAUTION! – To ensure optimal efficiency of the Solemyo system, the control unit must be programmed with the
“StandBy” function on level “all”. For further details, please refer to the control unit instruction manual and to the pro-
grammable function list with O-view (available at the Internet site www.nice-service.com). Function can only be ena-
bled with Oview programmer (*).
- MC824H: with motors TO4024, TO5024, TO7024,
MB4024, MB5024, ME3024, HY7024
- Robus: RB600/B, RB600P/B, RB1000/B,
RB1000P/B (the “/A” versions are
compatible but with lower performance)
- Soon: SO2000/A
- Spin: SPIN23KCE
- Pop: POPKCE/A
- Ten: TN2010/A, TN2010/A + TN2020
- Wingo + MC424: WINGO2024KCE,
WINGO3524KCE
- X-BAR: X-BAR
TABLE 1
Standby level Leaf type/imbalance
Product none safeties bluebus(*) all(*) light medium heavy
Accessories:
Consumption levels connected with the presence of devices on the SCA output have not been taken into consideration.
MC824H B = 1,2 B= 1 B= 0,8 B= 0 K= 2 K= 4 K= 6
Robus RB600/B B = 1 B= 0,9 B= 0,7 B= 0,1 K= 3 K= 5 K= 7
Robus RB1000/B B = 1 B= 0,9 B= 0,7 B= 0,1 K= 4 K= 7 K= 10
Soon SO2000/A B = 2,5 B= 2 B= 0,8 B= 0,3 K= 5 K= 8 K= 12
Spin SPIN23KCE B = 0,7 B= 0,6 B= 0,5 B= 0 K= 2 K= 4 K= 6
Pop POPKCE/A B = 0,7 --B= 0,1 K= 2 K= 4 K= 6
Ten TN2010/A B = 2,5 B= 2 B= 0,8 B= 0,3 K= 3 K= 4 K= 5
Ten TN2010/A + TN2010 B = 2,5 B= 2 B= 0,8 B= 0,3 K= 5 K= 7 K= 9
WINGO...24KCE B = 0,7 --B= 0,1 K= 2 K= 4 K= 6
X-BAR B = 2,5 B= 2 B= 0,8 B= 0,3 K= 3 K= 4 K= 5
SMXI / OXI B = 0,7 B= 0,7 B= 0,7 B= 0,7 K= 0 K= 0 K= 0
MOF / MOFB B = 1,4 B= 0,7 B= 0 B= 0 K= 0 K= 0 K= 0
MOMB B = 3,2 B= 3,2 B= 0 B= 0 K= 0 K= 0 K= 0
MOTB B = 2 B= 2 B= 0 B= 0 K= 0 K= 0 K= 0
Lucy B B = 0 B= 0 B= 0 B= 0 K= 1 K= 1 K= 1
Oview B = 0,7 B= 0,7 B= 0,7 B= 0 K= 0 K= 0 K= 0
ENGLISH
• Produits compatibles avec SYKCE :
ATTENTION ! – Le kit SYKCE peut être utilisé de manière efficace exclusivement avec les produits énumérés ci-après.
Son utilisation avec des produits qui ne sont pas spécifiquement prévus, bien que techniquement possible, est décon-
seillée à cause du nombre réduit de cycles par jour qui pourront être obtenus. La liste des produits se réfère à la date
d’impression figurant dans cet addenda ; vérifier les éventuelles mises à jour sur le site « www.niceforyou.com ».
• Calculer le nombre maximum de cycles par jour que l’automatisme peut effectuer :
01. Dans les graphiques A, Bou C(chapitre 3 – guide d’instructions), identifier le Coefficient de base (Cb) » de la
période désirée de l’année.
02. Suivant le type d’automatisme installé et le niveau de stand-by programmé, identifier dans le Tableau 1 la valeur de
« B» : additionner aussi à celle-ci la valeur « B» d’éventuels accessoires installés.
03. Effectuer la soustraction entre « Cb » et « B» pour obtenir la valeur « Y» (Y = Cb – B).
04. Suivant le type d’automatisme installé et poids du vantail, identifier dans le Tableau 1 la valeur de « K» : addition-
ner aussi à celle-ci la valeur « K» d’éventuels accessoires installés.
05. Relever la valeur « s»: s= durée d’un cycle complet (Ouverture + Fermeture) de l’automatisme, mesurée en
secondes.
06. Effectuer la multiplication entre « K» et « s» pour obtenir la valeur « Ks » (Ks = K x s).
07. Identifier sur le graphique de fig.1 la courbe correspondant à la valeur « Ks » que l’on vient de calculer. Pour les
valeurs intermédiaires, il faut tracer des courbes intermédiaires.
08. Partant de la valeur « Y» calculée précédemment, tracer une ligne verticale coupant la courbe de la valeur « Ks ».
09. À partir du point trouvé, tracer une ligne horizontale coupant la ligne des valeurs des cycles/jour. Le résultat est le
nombre maximum de cycles par jour que l’automatisme peut effectuer.
Notre exemple (voir fig.1) :Automatisme installé : RB1000/B ; Période désirée de l’année : Cb = 6 ; Type de stand-by : sécurités B= 0,9
+ accessoire (1 photocellule MOFB) B= 0,7. Total B= 1,6 - Y : (Y = Cb – B) 6 – 1,6 = 4,4; K(vantail de poids léger) = 4 + accessoire (1 clignotant
Lucy B) K= 1. Total K= 5 - Ks : « s » dure 40 secondes (Ks = K x s) 5 x 40 = 200 ; Nombre maximum possible de cycles par jour = 45.
ATTENTION ! - Pour obtenir l’efficacité maximum du système Solemyo, il faut programmer la logique de commande
de l’automatisme avec la fonction « StandBy » sur le niveau « tout ». Pour tous les détails, se référer au guide d’ins-
tructions de la logique de commande et aux fiches des fonctions programmables avec O-view (disponibles sur le site
www.nice-service.com).Fonction activable uniquement avec le programmateur Oview (*).
- MC824H: avec moteurs TO4024, TO5024, TO7024,
MB4024, MB5024, ME3024, HY7024
- Robus: RB600/B, RB600P/B, RB1000/B, RB1000P/B
(les versions “/A” sont compatibles mais
offrent des performances inférieures)
- Soon: SO2000/A
- Spin: SPIN23KCE
- Pop: POPKCE/A
- Ten: TN2010/A, TN2010/A + TN2020
- Wingo + MC424: WINGO2024KCE,
WINGO3524KCE
- X-BAR: X-BAR
TABLEAU 1
Niveau de stand-by type de vantail/déséquilibrage
Produit aucun sécurités bluebus(*) tout(*) léger moyen lourd
Accessoires: Les consommations liées à la présence de dispositifs sur la sortie SCA (voyant portail ouvert) n’ont pas été prises en
considération.
MC824H B = 1,2 B= 1 B= 0,8 B= 0 K= 2 K= 4 K= 6
Robus RB600/B B = 1 B= 0,9 B= 0,7 B= 0,1 K= 3 K= 5 K= 7
Robus RB1000/B B = 1 B= 0,9 B= 0,7 B= 0,1 K= 4 K= 7 K= 10
Soon SO2000/A B = 2,5 B= 2 B= 0,8 B= 0,3 K= 5 K= 8 K= 12
Spin SPIN23KCE B = 0,7 B= 0,6 B= 0,5 B= 0 K= 2 K= 4 K= 6
Pop POPKCE/A B = 0,7 --B= 0,1 K= 2 K= 4 K= 6
Ten TN2010/A B = 2,5 B= 2 B= 0,8 B= 0,3 K= 3 K= 4 K= 5
Ten TN2010/A + TN2010 B = 2,5 B= 2 B= 0,8 B= 0,3 K= 5 K= 7 K= 9
WINGO...24KCE B = 0,7 --B= 0,1 K= 2 K= 4 K= 6
X-BAR B = 2,5 B= 2 B= 0,8 B= 0,3 K= 3 K= 4 K= 5
SMXI / OXI B = 0,7 B= 0,7 B= 0,7 B= 0,7 K= 0 K= 0 K= 0
MOF / MOFB B = 1,4 B= 0,7 B= 0 B= 0 K= 0 K= 0 K= 0
MOMB B = 3,2 B= 3,2 B= 0 B= 0 K= 0 K= 0 K= 0
MOTB B = 2 B= 2 B= 0 B= 0 K= 0 K= 0 K= 0
Lucy B B = 0 B= 0 B= 0 B= 0 K= 1 K= 1 K= 1
Oview B = 0,7 B= 0,7 B= 0,7 B= 0 K= 0 K= 0 K= 0
FRANÇAIS
TABELLA 1
Tipo di Stand-by Tipo anta/sbilanciamento
Prodotto nessuno sicurezze bluebus(*) tutto(*) leggera media pesante
Accessori: Non sono stati considerati i consumi legati alla presenza di dispositivi sull’uscita SCA.
MC824H B = 1,2 B= 1 B= 0,8 B= 0 K= 2 K= 4 K= 6
Robus RB600/B B = 1 B= 0,9 B= 0,7 B= 0,1 K= 3 K= 5 K= 7
Robus RB1000/B B = 1 B= 0,9 B= 0,7 B= 0,1 K= 4 K= 7 K= 10
Soon SO2000/A B = 2,5 B= 2 B= 0,8 B= 0,3 K= 5 K= 8 K= 12
Spin SPIN23KCE B = 0,7 B= 0,6 B= 0,5 B= 0 K= 2 K= 4 K= 6
Pop POPKCE/A B = 0,7 --B= 0,1 K= 2 K= 4 K= 6
Ten TN2010/A B = 2,5 B= 2 B= 0,8 B= 0,3 K= 3 K= 4 K= 5
Ten TN2010/A + TN2010 B = 2,5 B= 2 B= 0,8 B= 0,3 K= 5 K= 7 K= 9
WINGO...24KCE B = 0,7 --B= 0,1 K= 2 K= 4 K= 6
X-BAR B = 2,5 B= 2 B= 0,8 B= 0,3 K= 3 K= 4 K= 5
SMXI / OXI B = 0,7 B= 0,7 B= 0,7 B= 0,7 K= 0 K= 0 K= 0
MOF / MOFB B = 1,4 B= 0,7 B= 0 B= 0 K= 0 K= 0 K= 0
MOMB B = 3,2 B= 3,2 B= 0 B= 0 K= 0 K= 0 K= 0
MOTB B = 2 B= 2 B= 0 B= 0 K= 0 K= 0 K= 0
Lucy B B = 0 B= 0 B= 0 B= 0 K= 1 K= 1 K= 1
Oview B = 0,7 B= 0,7 B= 0,7 B= 0 K= 0 K= 0 K= 0

• Producten die compatibel zijn met SYKCE:
LET OP! – Doeltreffend gebruik van de set SYKCE is alleen mogelijk met de hieronder genoemde producten. Gebruik
met niet uitdrukkelijk voor gebruik met de set voorziene producten wordt, ook als dit technisch wel mogelijk is, afgera-
den in verband met het beperkte aantal cycli per dag dat men op deze wijze kan verkrijgen. De lijst met producten heeft
betrekking op de datum waarop dit addendum ter perse ging; controleer eventuele updates op de site “www.nicefo-
ryou.com”.
• Bereken het maximumaantal cycli per dag die de automatisering uit kan voeren:
01. Zoek in de grafieken A, Bof C(hoofdstuk 3 - instructiehandleiding) de “Basiscoëfficiënt (Cb)” van de gewenste
periode van het jaar op.
02. Op basis van het geïnstalleerde automatiseringstype en het geprogrammeerde stand-by niveau, zoekt u in Tabel 1
de waarde “B” op: tel hierbij ook de waarde “B” van eventuele geïnstalleerde accessoires op.
03. Trek vervolgens “Cb” en “B” van elkaar af om de waarde “Y” te verkrijgen (Y = Cb – B).
04. Op basis van het geïnstalleerde automatiseringstype en het gewicht van de vleugel van de poort, zoekt u in Tabel
1de waarde “K” op: tel hierbij ook de waarde “K” van eventuele geïnstalleerde accessoires op.
05. Meet de waarde “s”: s= duur van een complete cyclus (Openen + Sluiten) van uw automatisering, in seconden.
06. Vermenigvuldig“K” en “s” met elkaar om de waarde“Ks” (Ks = K x s) te verkrijgen.
07. Zoek in de grafiek van afb.1 de curve die overeenstemt met de waarde“Ks” die u zojuist heeft berekend.Voor tus-
senliggende waarden dienen tussenliggende curven te worden uitgezet.
08. Uitgaand van de eerder berekende waarde “Y”, trekt u een verticale lijn die de kromme van de waarde “Ks” snijdt.
09. Vanuit het gevonden punt trekt u een horizontale lijn die de lijn van de waarden voor cycli/dag snijdt. Het resultaat is
het maximumaantal cycli per dag die de automatisering kan uitvoeren.
Ons voorbeeld (zie afb.1):Geïnstalleerde automatisering: RB1000/B; Gewenste periode van het jaar: Cb = 6; Type stand-by: veiligheden
B= 0,9 + accessoire (1 fotocel MOFB) B= 0,7. Totaal B= 1,6 - Y: (Y = Cb – B) 6 – 1,6 = 4,4; K(lichtgewicht vleugel) = 4 + accessoire (1 knipper-
licht Lucy B) K= 1. Totaal K= 5 - Ks: “s” duurt 40 seconden (Ks = K x s) 5 x 40 = 200; Maximumaantal mogelijke cycli per dag = 45.
LET OP! – Om het systeem Solemyo zo doeltreffend mogelijk te laten werken, is het noodzakelijk de besturingseenheid
van de automatisering in te stellen met de functie “StandBy” op het niveau “alles”. Zie voor de details de instructie-
handleiding van de besturingseenheid en de kaarten van de functies die geprogrammeerd kunnen worden met O-view
(beschikbaar op de site www.nice-service.com). Functie kan alleen geprogrammeerd worden met programmeere-
enheid Oview (*).
- MC824H: met motors TO4024, TO5024, TO7024,
MB4024, MB5024, ME3024, HY7024
- Robus: RB600/B, RB600P/B, RB1000/B,
RB1000P/B (de versies “/A” zijn compati
bel maar met beperkte prestaties)
- Soon: SO2000/A
- Spin: SPIN23KCE
- Pop: POPKCE/A
- Ten: TN2010/A, TN2010/A + TN2020
- Wingo + MC424: WINGO2024KCE,
WINGO3524KCE
- X-BAR: X-BAR
TABEL 1
Stand-by niveau Type vleugel/onbalans
Product geen veiligheden bluebus(*) alles(*) licht middelzwaar zwaar
Hulpstukken: Verbruik in samenhang met de aanwezigheid van inrichtingen op de uitgang SCA zijn niet in aanmerking genomen.
MC824H B = 1,2 B= 1 B= 0,8 B= 0 K= 2 K= 4 K= 6
Robus RB600/B B = 1 B= 0,9 B= 0,7 B= 0,1 K= 3 K= 5 K= 7
Robus RB1000/B B = 1 B= 0,9 B= 0,7 B= 0,1 K= 4 K= 7 K= 10
Soon SO2000/A B = 2,5 B= 2 B= 0,8 B= 0,3 K= 5 K= 8 K= 12
Spin SPIN23KCE B = 0,7 B= 0,6 B= 0,5 B= 0 K= 2 K= 4 K= 6
Pop POPKCE/A B = 0,7 --B= 0,1 K= 2 K= 4 K= 6
Ten TN2010/A B = 2,5 B= 2 B= 0,8 B= 0,3 K= 3 K= 4 K= 5
Ten TN2010/A + TN2010 B = 2,5 B= 2 B= 0,8 B= 0,3 K= 5 K= 7 K= 9
WINGO...24KCE B = 0,7 --B= 0,1 K= 2 K= 4 K= 6
X-BAR B = 2,5 B= 2 B= 0,8 B= 0,3 K= 3 K= 4 K= 5
SMXI / OXI B = 0,7 B= 0,7 B= 0,7 B= 0,7 K= 0 K= 0 K= 0
MOF / MOFB B = 1,4 B= 0,7 B= 0 B= 0 K= 0 K= 0 K= 0
MOMB B = 3,2 B= 3,2 B= 0 B= 0 K= 0 K= 0 K= 0
MOTB B = 2 B= 2 B= 0 B= 0 K= 0 K= 0 K= 0
Lucy B B = 0 B= 0 B= 0 B= 0 K= 1 K= 1 K= 1
Oview B = 0,7 B= 0,7 B= 0,7 B= 0 K= 0 K= 0 K= 0
NEDERLANDS
• Mit SYKCE kompatible Produkte:
ACHTUNG! – Das Set SYKCE kann nur effizient genützt werden, wenn die folgenden Produkte verwendet werden. Die
Anwendung mit nicht spezifisch vorgesehenen Produkten – auch wenn dies technisch möglich wäre - wird aufgrund der
reduzierten Anzahl von pro Tag erreichbaren Zyklen nicht empfohlen. Die Liste der Produkte bezieht sich auf das in die-
sem Addendum aufgeführte Druckdatum; eventuelle Überarbeitungen in der Webseite www.niceforyou.com nachlesen.
• Die Höchstzahl der Zyklen pro Tag kalkulieren, die die Automation ausführen kann:
01. In den Graphiken A, Boder C(Kapitel 3 – Gebrauchsanleitung), den “Basiskoeffizienten (Cb)” des gewünschten
Zeitraums des Jahrs entnehmen.
02. Aufgrund der installierten Automationsart und des programmierten Standby-Niveaus, in der Tabelle 1 den Wert “B”
entnehmen: diesem auch den Wert “B” eventueller installierter Zubehörteile zufügen.
03. Den Abzug zwischen “Cb” und “B” ausführen, um den Wert “Y” zu erhalten (Y = Cb – B).
04. Aufgrund der installierten Automationsart und des Gewichts des Torflügels, in der Tabelle 1 den Wert “K” entneh-
men: zu diesem auch den Wert “K” eventuell installierter Zubehörteile zufügen.
05. Den Wert “s”: s= Dauer eines vollständigen Zyklus (Öffnen + Schließen) Ihrer Automation –in Sekunden gemessen
– kalkulieren.
06. Die Multiplikation zwischen “K” und “s” ausführen, um den Wert “Ks” (Ks = K x s) zu erhalten.
07. In der Graphik der Abb.1 die Kurve bezüglich des soeben kalkulierten Werts “Ks” herausstellen. Bei Zwischenwer-
ten müssen Zwischenkurven gezeichnet werden.
08. Von dem zuvor kalkulierten Wert “Y” ausgehend, eine vertikale Linie zeichnen, die die Kurve des Werts “Ks” durch-
schneidet.
09. Von dem gefundenen Punkt ausgehend, eine waagrechte Linie zeichnen, die die Linie der Werte der Zyklen/Tag
durchschneidet. Das Ergebnis ist die Höchstzahl der Zyklen pro Tag, die die Automation ausführen kann.
Unser Beispiel (siehe Abb. 1):Installierte Automation: RB1000/B; Gewünschter Zeitraum des Jahrs: Cb = 6; Standby-Art: Sicherungen B= 0,9
+ Zubehör (1 Photozelle MOFB) B= 0,7. Gesamtwert B= 1,6; Y: (Y = Cb – B) 6 – 1,6 = 4,4; K(Flügel mit leichtem Gewicht) = 4 + Zubehör (1 Blink-
leuchte Lucy B) K= 1. Gesamtwert K= 5 - Ks: “s” dauert 40 Sekunden (Ks = K x s) 5 x 40 = 200; Mögliche Höchstzahl von Zyklen pro Tag = 45.
ACHTUNG! – Um höchste Leistungen des Systems Solemyo zu erhalten, muss die Steuerung der Automatisierung mit
der Funktion “StandBy” auf Niveau “alles” programmiert werden. Für weitere Details beziehen Sie sich bitte auf die Ge-
brauchsanleitung der Steuerung und die Datenblätter der mit O-view programmierbaren Funktionen (im Site www.nice-
service.com erhältlich). Nur mit dem Programmierer Oview aktivierbare Funktion (*).
- MC824H: mit den Motoren TO4024, TO5024, TO7024,
MB4024, MB5024, ME3024, HY7024
- Robus: RB600/B, RB600P/B, RB1000/B,
RB1000P/B (Die Versionen “/A” sind kom-
patibel, jedoch mit geringeren Leistungen)
- Soon: SO2000/A
- Spin: SPIN23KCE
- Pop: POPKCE/A
- Ten: TN2010/A, TN2010/A + TN2020
- Wingo + MC424: WINGO2024KCE,
WINGO3524KCE
- X-BAR: X-BAR
TABELLE 1
Standby-Niveau Flügelart/Unausgeglichenheit
Produkt keines
Sicherungen Bluebus(*) alles(*) leicht mittelschwer schwer
Zubehör: Der Verbrauch in Bezug auf die Anwesenheit von Vorrichtungen am Ausgang SCA wurde nicht in Betracht gezogen.
MC824H B = 1,2 B= 1 B= 0,8 B= 0 K= 2 K= 4 K= 6
Robus RB600/B B = 1 B= 0,9 B= 0,7 B= 0,1 K= 3 K= 5 K= 7
Robus RB1000/B B = 1 B= 0,9 B= 0,7 B= 0,1 K= 4 K= 7 K= 10
Soon SO2000/A B = 2,5 B= 2 B= 0,8 B= 0,3 K= 5 K= 8 K= 12
Spin SPIN23KCE B = 0,7 B= 0,6 B= 0,5 B= 0 K= 2 K= 4 K= 6
Pop POPKCE/A B = 0,7 --B= 0,1 K= 2 K= 4 K= 6
Ten TN2010/A B = 2,5 B= 2 B= 0,8 B= 0,3 K= 3 K= 4 K= 5
Ten TN2010/A + TN2010 B = 2,5 B= 2 B= 0,8 B= 0,3 K= 5 K= 7 K= 9
WINGO...24KCE B = 0,7 --B= 0,1 K= 2 K= 4 K= 6
X-BAR B = 2,5 B= 2 B= 0,8 B= 0,3 K= 3 K= 4 K= 5
SMXI / OXI B = 0,7 B= 0,7 B= 0,7 B= 0,7 K= 0 K= 0 K= 0
MOF / MOFB B = 1,4 B= 0,7 B= 0 B= 0 K= 0 K= 0 K= 0
MOMB B = 3,2 B= 3,2 B= 0 B= 0 K= 0 K= 0 K= 0
MOTB B = 2 B= 2 B= 0 B= 0 K= 0 K= 0 K= 0
Lucy B B = 0 B= 0 B= 0 B= 0 K= 1 K= 1 K= 1
Oview B = 0,7 B= 0,7 B= 0,7 B= 0 K= 0 K= 0 K= 0
DEUTSCH
• Urządzenia kompatybilne z SYKCE:
UWAGA! – Zestaw SYKCE może być skutecznie używany wyłącznie z urządzeniami podanymi niżej. Jego używanie z
urządzeniami nieprzystosowanymi specjalnie do tego celu, również, jeżeli technicznie jest to możliwe, jest odradzane
z powodu zredukowanej, możliwej do uzyskania ilości cykli dziennie. Wykaz zalecanych urządzeń dotyczy dnia poda-
nego w tym załączniku, w którym został on wydrukowany; sprawdzić ewentualne aktualizacje na stronie internetowej
“www.niceforyou.com”.
• Obliczyć maksymalną ilość cykli dziennie, które automat może wykonać:
01. Na wykresach A, Blub C(rozdział 3 instrukcji obsługi) wyznaczyć “Współczynnik podstawowy (Cb)” dotyczący
wybranego dnia w ciągu roku.
02. Odczytać w Tabeli 1 wartość “B”, w zależności od zainstalowanego typu automatu oraz od zaprogramowanego po-
ziomu stand-by, następnie dodać do tej wartości również wartość “B” ewentualnych zainstalowanych akcesoriów.
03. Wykonać operację odejmowania pomiędzy “Cb” i “B”, aby uzyskać w ten sposób wartość “Y” (Y = Cb – B).
04. W zależności od zainstalowanego typu automatu oraz od wagi skrzydła bramy należy odczytać w Tabeli 1 wartość
“K”: do tej wartości należy dodać również wartość “K” ewentualnych zainstalowanych akcesoriów.
05. Odczytać wartość “s”: s= czas trwania kompletnego cyklu (Otwieranie + Zamykanie) posiadanego automatu, zmie-
rzony w sekundach.
06. Wykonać operację mnożenia pomiędzy “K” i “s”, aby uzyskać wartość “Ks” (Ks = K x s).
07. Na wykresie przedstawionym na rys.1 wyznaczyć krzywą odpowiadającą właśnie obliczonej wartości “Ks”. Dla war-
tości pośrednich należy wyznaczyć krzywe pośrednie.
08. Rozpoczynając od obliczonej uprzednio wartości “Y” wyznaczyć linię pionową, która przecina krzywą wartości “Ks”.
09. Od znalezionego punktu wyznaczyć linię poziomą, która przecina linię wartości cykli/dziennie. Uzyskany wynik jest
maksymalną ilością cykli dziennie, które automat może wykonać:
Nasz przykład (patrz rys.1):Zainstalowany automat: RB1000/B; Wybrany dzień roku: Cb = 6; Typ stand-by: zabezpieczenia B= 0,9 + ak-
cesoria (1 fotokomórka MOFB) B= 0,7. Razem B= 1,6 - Y: (Y = Cb – B) 6 – 1,6 = 4,4; K(lekkie skrzydło) = 4 + akcesoria (1 lampa ostrzegawcza
Lucy B) K= 1. Razem K= 5 - Ks: “s” trwa 40 sekund (Ks = K x s) 5 x 40 = 200; Maksymalna możliwa ilość cykli dziennie = 45.
UWAGA! – Aby uzyska maksymaln wydajno systemu Solemyo nale y zaprogramowa funkcj “StandBy” w centrali au-
tomatyki na poziomie “całe urz dzenie”. Aby uzyska szczegółowe informacje odwołaj si do instrukcji obsługi centrali i
kart funkcji programowalnych z pomoc O-view (dost pne na stronie internetowej www.nice-service.com). Funkcja uak-
tywniana wyłącznie przez programator Oview.
- MC824H: z silnikami TO4024, TO5024, TO7024,
MB4024, MB5024, ME3024, HY7024
- Robus: RB600/B, RB600P/B, RB1000/B,
RB1000P/B (wersje “/A” sąkompatybilne,
ale z mniejszymi osiągami)
- Soon: SO2000/A
- Spin: SPIN23KCE
- Pop: POPKCE/A
- Ten: TN2010/A, TN2010/A + TN2020
- Wingo + MC424: WINGO2024KCE,
WINGO3524KCE
- X-BAR: X-BAR
TABELA 1
Poziom Stand-by Typ skrzydła/ utrata równowagi
Urządzenie brak
zabezpieczenia bluebus(*) wszystko(*) lekkie średnie ciężkie
Akcesoria: Nie zostały uwzględnione zużycia związane z obecnością urządzeń na wyjściu SCA.
MC824H B = 1,2 B= 1 B= 0,8 B= 0 K= 2 K= 4 K= 6
Robus RB600/B B = 1 B= 0,9 B= 0,7 B= 0,1 K= 3 K= 5 K= 7
Robus RB1000/B B = 1 B= 0,9 B= 0,7 B= 0,1 K= 4 K= 7 K= 10
Soon SO2000/A B = 2,5 B= 2 B= 0,8 B= 0,3 K= 5 K= 8 K= 12
Spin SPIN23KCE B = 0,7 B= 0,6 B= 0,5 B= 0 K= 2 K= 4 K= 6
Pop POPKCE/A B = 0,7 --B= 0,1 K= 2 K= 4 K= 6
Ten TN2010/A B = 2,5 B= 2 B= 0,8 B= 0,3 K= 3 K= 4 K= 5
Ten TN2010/A + TN2010 B = 2,5 B= 2 B= 0,8 B= 0,3 K= 5 K= 7 K= 9
WINGO...24KCE B = 0,7 --B= 0,1 K= 2 K= 4 K= 6
X-BAR B = 2,5 B= 2 B= 0,8 B= 0,3 K= 3 K= 4 K= 5
SMXI / OXI B = 0,7 B= 0,7 B= 0,7 B= 0,7 K= 0 K= 0 K= 0
MOF / MOFB B = 1,4 B= 0,7 B= 0 B= 0 K= 0 K= 0 K= 0
MOMB B = 3,2 B= 3,2 B= 0 B= 0 K= 0 K= 0 K= 0
MOTB B = 2 B= 2 B= 0 B= 0 K= 0 K= 0 K= 0
Lucy B B = 0 B= 0 B= 0 B= 0 K= 1 K= 1 K= 1
Oview B = 0,7 B= 0,7 B= 0,7 B= 0 K= 0 K= 0 K= 0
POLSKI
• Productos compatibles con SYKCE:
ATENCIÓN – El kit SYKCE puede ser utilizado de manera eficiente exclusivamente con los productos indicados a con-
tinuación. Su utilización con productos que no estén previstos específicamente, aunque sea técnicamente posible, se
desaconseja a causa del escaso número de ciclos por día que se podrían obtener. La lista de los productos se refiere a
la fecha de impresión indicada en este apéndice; controle las actualizaciones en el sitio web “www.niceforyou.com”.
• Calcule el número máximo de ciclos por día que el automatismo puede cumplir:
01. En los gráficos A, Bo C(capítulo 3 – manual de instrucciones), observe el “Coeficiente básico (Cb)” del período
deseado del año.
02. Según el tipo de automatismo instalado y el nivel de stand-by programado, busque en la Tabla 1 el valor de “B”:
sume a este último también el valor “B” de otros accesorios instalados, en su caso.
03. Haga la sustracción entre “Cb” y “B” para obtener el valor “Y” (Y = Cb – B).
04. Según el tipo de automatismo instalado y el peso de la cancela, busque en la Tabla 1 el valor de “K”: sume a este
último también el valor “K” de otros accesorios instalados, en su caso.
05. Mida el valor “s”: s= duración de un ciclo completo (Apertura + Cierre) de su automatismo, medida en segundos.
06. Multiplique “K” y “s” para obtener el valor “Ks” (Ks = K x s).
07. Localice en el gráfico de fig.1 la curva correspondiente al valor “Ks” recién calculado. Para valores intermedios hay
que trazar curvas intermedias.
08. A partir del valor “Y” antes calculado, trace una línea vertical que interseque la curva del valor “Ks”.
09. Desde el punto encontrado, trace una línea horizontal que interseque la línea de los valores de los ciclos /día. El
resultado es el número máximo de ciclos por día que el automatismo puede cumplir.
Nuestro ejemplo (véase fig.1):Automatismo instalado: RB1000/B; Período deseado del año: Cb = 6; Tipo de stand-by: disp. seguridad B
= 0,9 + accesorio (1 fotocélula MOFB) B= 0,7. Total B= 1,6 - Y: (Y = Cb – B) 6 – 1,4 = 4,4; K(hoja con peso ligero) = 4 + accesorio (1 luz de des-
tello Lucy B) K= 1. Total K= 5 - Ks: “s” dura 40 segundos (Ks = K x s) 5 x 40 = 200; Número máximo posible de ciclos por día = 45.
¡ATENCIÓN! – Para obtener la eficiencia máxima del sistema Solemyo, es necesario programar la central del automa-
tismo con la función “StandBy” en el nivel “todo”. Para los detalles consulte el manual de instrucciones de la central y
las fichas de las funciones programables con O-view (disponibles en www.nice-service.com). Función activable sólo
con el programador Oview (*).
- MC824H: con motores TO4024, TO5024, TO7024,
MB4024, MB5024, ME3024, HY7024
- Robus: RB600/B, RB600P/B, RB1000/B,
RB1000P/B (las versiones “/A”soncompa-
tibles pero tienen prestaciones menores)
- Soon: SO2000/A
- Spin: SPIN23KCE
- Pop: POPKCE/A
- Ten: TN2010/A, TN2010/A + TN2020
- Wingo + MC424: WINGO2024KCE,
WINGO3524KCE
- X-BAR: X-BAR
TABLA 1
Nivel de Stand-by Tipo de hoja/desequilibrio
Producto ninguno disp. seguridad Bluebus(*) todo(*) ligera mediana pesada
Accesorios: No se consideraron los consumos asociados a la presencia de dispositivos en la salida SCA.
MC824H B = 1,2 B= 1 B= 0,8 B= 0 K= 2 K= 4 K= 6
Robus RB600/B B = 1 B= 0,9 B= 0,7 B= 0,1 K= 3 K= 5 K= 7
Robus RB1000/B B = 1 B= 0,9 B= 0,7 B= 0,1 K= 4 K= 7 K= 10
Soon SO2000/A B = 2,5 B= 2 B= 0,8 B= 0,3 K= 5 K= 8 K= 12
Spin SPIN23KCE B = 0,7 B= 0,6 B= 0,5 B= 0 K= 2 K= 4 K= 6
Pop POPKCE/A B = 0,7 --B= 0,1 K= 2 K= 4 K= 6
Ten TN2010/A B = 2,5 B= 2 B= 0,8 B= 0,3 K= 3 K= 4 K= 5
Ten TN2010/A + TN2010 B = 2,5 B= 2 B= 0,8 B= 0,3 K= 5 K= 7 K= 9
WINGO...24KCE B = 0,7 --B= 0,1 K= 2 K= 4 K= 6
X-BAR B = 2,5 B= 2 B= 0,8 B= 0,3 K= 3 K= 4 K= 5
SMXI / OXI B = 0,7 B= 0,7 B= 0,7 B= 0,7 K= 0 K= 0 K= 0
MOF / MOFB B = 1,4 B= 0,7 B= 0 B= 0 K= 0 K= 0 K= 0
MOMB B = 3,2 B= 3,2 B= 0 B= 0 K= 0 K= 0 K= 0
MOTB B = 2 B= 2 B= 0 B= 0 K= 0 K= 0 K= 0
Lucy B B = 0 B= 0 B= 0 B= 0 K= 1 K= 1 K= 1
Oview B = 0,7 B= 0,7 B= 0,7 B= 0 K= 0 K= 0 K= 0
ESPAÑOL
