1. Meetmodules elektriciteit
Beschrijving
De meetmodule elektriciteit bestaat in een uitvoering met één kanaal en een uitvoering met drie kanalen. Hiermee kun je
het verbruik of de productie meten op één of meerdere schakelkringen of fasen.
Typische toepassingen voor deze modules:
• meten van het totale verbruik van de woning die aangesloten is op een eenfasig net.
• meten van het totale verbruik van de woning die aangesloten is op een driefasig net 3N 400Vac. Het meten van het
totale verbruik van de woning die aangesloten is op een driefasig net 3 x 230Vac is niet mogelijk.
• meten van de productie van fotovoltaïsche zonnepanelen.
• meten van het verbruik van enkele kringen zoals de bovenverdieping van een woning.
• meten van zware verbruikers.
Overzicht
550-00801 550-00803
A. +/- schroefklemmen Hier sluit je de bijgeleverde stroomklemmen aan.
B. Schuifbrug Hiermee verbind je een volgende module waardoor de bus en de voedingsspanning
doorgegeven zijn.
C. Stroomklemmen Deze sluit je aan op de geleiders van de schakelkring waarvan je het verbruik of de productie
wilt meten.
D. L/N-schroefklemmen Hier sluit je de fase aan waarvan je de spanning wilt meten.
E. ADDRESS-knop Hiermee geef je bij het programmeren van de installatie het unieke adres van de module door
tijdens de adresseringsfase.
F. KANAAL-leds Eén per kanaal. Licht op in TEST-mode als het verbruik of de productie van dat kanaal meer
dan 20W is. Als er een kanaalfout optreedt, knippert de led om een foutcode weer te geven.
Zie Foutcodes op pagina 11.
G. STATUS-led Licht op in TEST-mode als de module correct aangesloten is en goed functioneert. Als er
een fout optreedt, knippert de led om een foutcode weer te geven. Zie Foutcodes op pagina
11.
G
E
A
D
B
C
F
G
A
D
B
E
C
F
Meetmodules elektriciteit 1

Werking
Via de bijgeleverde stroomklemmen meet de meetmodule de stroom door één of meerdere geleiders. Via de
aansluitklemmen meet de module de spanning van de fase waarop gemeten wordt. Doordat je zowel stroom als spanning
meet, krijg je een accurate meting.
De gemeten waarden worden doorgegeven aan de Niko Home Control installatie en gelogd door de connected controller
(light). Het totale elektriciteitsverbruik en eventueel ook de elektriciteitsproductie verschijnen op het ecodisplay. Via het
touchscreen*, een smartphone* of de Niko Home Control energiesoftware kan de bewoner hiervan een gedetailleerd
overzicht krijgen.
• De meetmodule mag niet gebruikt worden voor facturatiedoeleinden. De enige geldige meterstand is
deze van de nutsmaatschappij. Het verbruik dat de meetmodule registreert, mag louter voor informatieve
doeleinden gebruikt worden.
• De meetmodule is niet geschikt om een gelijkstroomcomponent te meten.
• Gebruik uitsluitend de bijgeleverde stroomklemmen omdat deze een accurate meting verzekeren.
De juiste meetmodule kiezen
Op basis van het aantal en het type kanalen dat je wilt meten, kies je een meetmodule elektriciteit met één kanaal
of een meetmodule elektriciteit met drie kanalen. Als de elektriciteitsmeter voorzien is van een pulsuitgang, kan het
elektriciteitsverbruik ook gemeten worden via pulstelling. Zie Pulsteller op pagina 1.
Per installatie kun je maximaal 20 kanalen meten.
De meetmodule elektriciteit met drie kanalen kun je gebruiken om:
• een driefasige aansluiting (3N 400Vac) te meten.
• drie aparte schakelkringen (1 x 230Vac) te meten.
Via de programmeersoftware stel je in hoe de meetmodule elektriciteit met drie kanalen werkt.
Gebruik volgende tabel om je keuze te maken:
Benodigdheden om totaal verbruik
en totale productie te meten
Meetmodule elektriciteit met
één kanaal
Meetmodule elektriciteit met drie
kanalen
Eenfasige aansluiting 1 -
Eenfasige aansluiting en zonnepanelen* Minimaal 2 1
Driefasige aansluiting (3N 400Vac) - 1
Driefasige aansluiting (3N 400Vac) en
eenfasige zonnepanelen
1 1
Eenfasige aansluiting en driefasige
zonnepanelen
- 2
* In dit geval gebruik je meerdere meetmodules met één kanaal of één meetmodule met drie kanalen.
* Dit is niet mogelijk met de lightversie van de connected controller.
2Meetmodules elektriciteit

De meetgegevens worden opgeslagen in het geheugen van de connected controller (light). Je kunt deze gegevens
exporteren, back-uppen en herstellen met behulp van de Niko Home Control gebruikersinstellingensoftware (raadpleeg de
Niko Home Control gebruikshandleiding). Hoe lang de connected controller (light) deze gegevens bewaart, hangt af van het
aantal kanalen in de installatie. Een overzicht vind je in volgende tabel. Als de bewoner de gegevens langer wil bewaren,
moet hij ze exporteren met de Niko Home Control gebruikersinstellingensoftware voordat ze overschreven worden.
Aantal kanalen Opslagcapaciteit van de connected controller (light)
3 9 jaar
9 3 jaar
15 1,5 jaar
20 1 jaar
Meetmodules elektriciteit 3

Installatie
Aansluitschema’s voor meetmodules met één kanaal

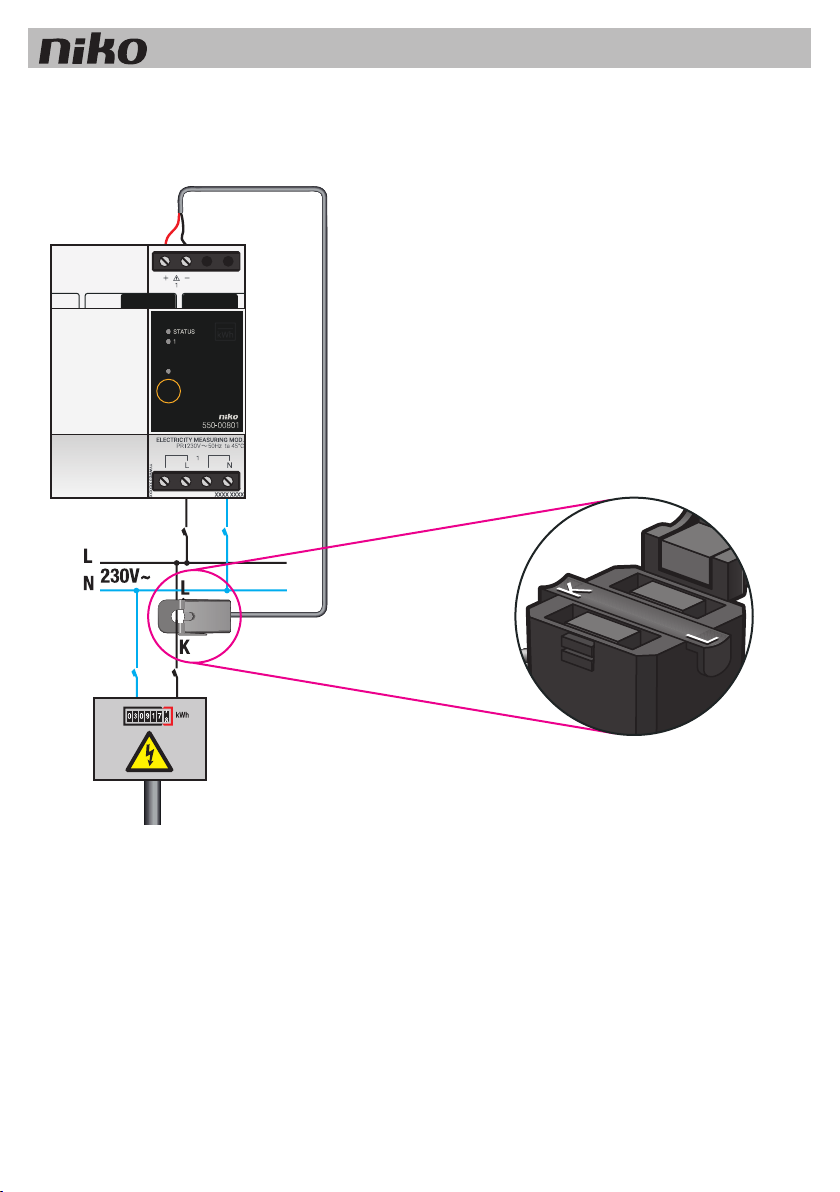

Totaal verbruik van de installatie meten
* Maximaal 63 A met bijgeleverde stroomklem. Uitbreidbaar tot 120 A met stroomklem 550-00809.
4Meetmodules elektriciteit

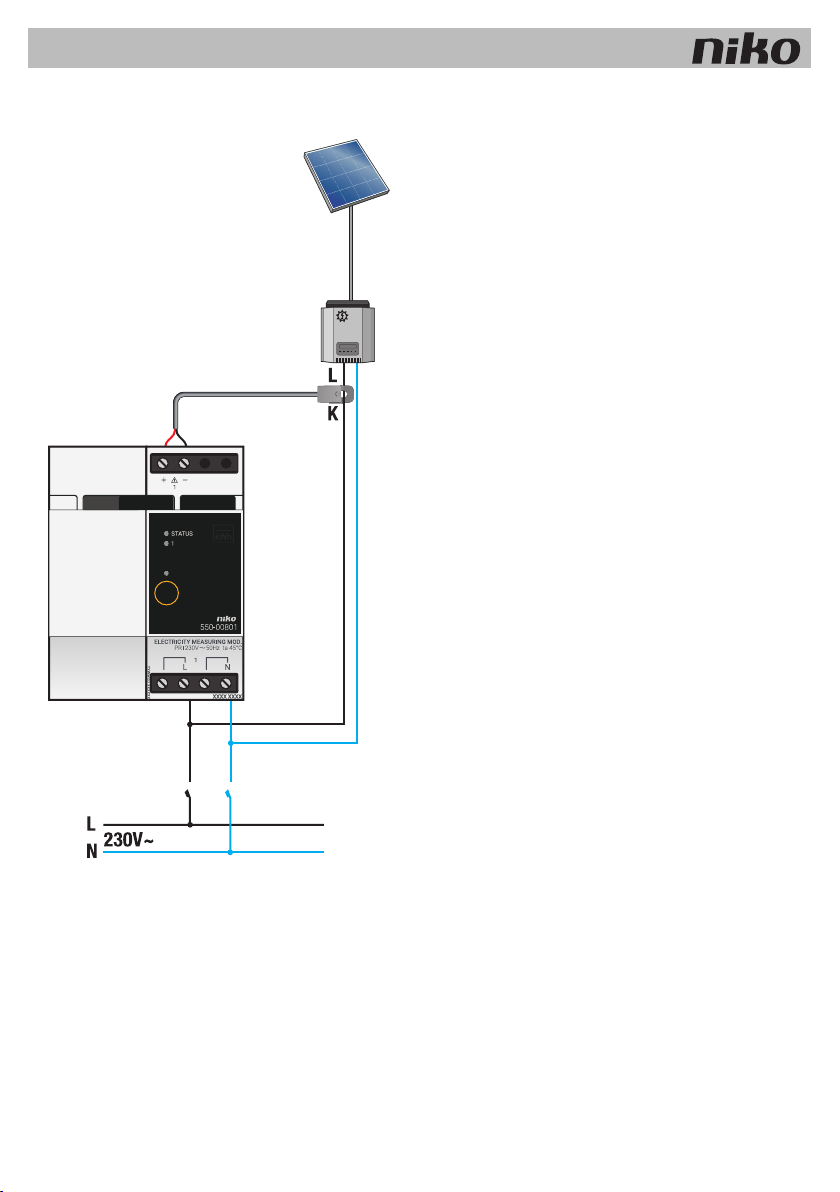

Opbrengst van zonnepanelen meten
* Maximaal 63A met bijgeleverde stroomklem. Uitbreidbaar tot 120A met stroomklem 550-00809.
Meetmodules elektriciteit 5

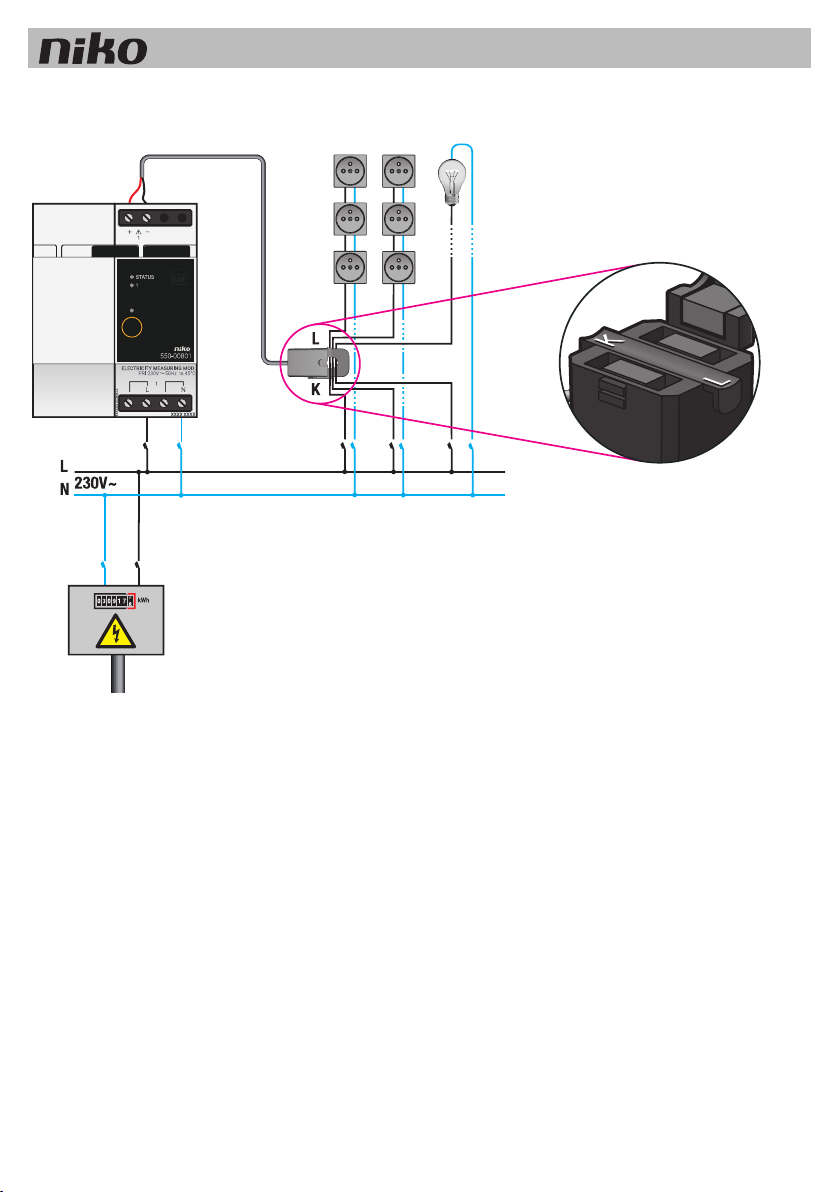

Eén of meerdere schakelkringen meten
* Maximaal 63A met bijgeleverde stroomklem. Uitbreidbaar tot 120A met stroomklem 550-00809.
6Meetmodules elektriciteit

Aansluitschema’s voor meetmodules met drie kanalen
Totaal verbruik op een aansluiting van 3N400Vac meten
* Maximaal 63A met bijgeleverde stroomklem. Uitbreidbaar tot 120A met stroomklem 550-00809.
L1
N
L2
L3
0 3 0 9 1 7 kWh
L
KL
KL
K
Meetmodules elektriciteit 7

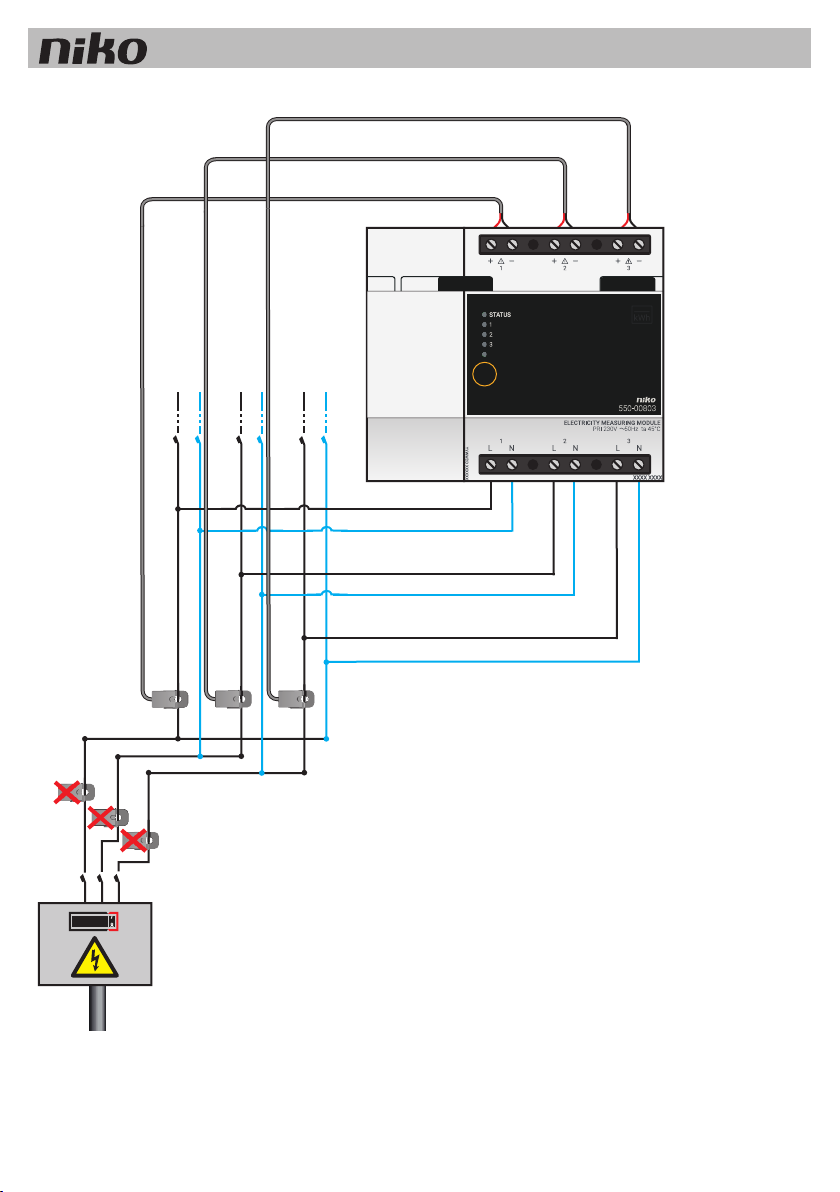

Totaal verbruik op een aansluiting van 3x230Vac meten, enkel mogelijk bij opsplitsing naar drie eenfasige kringen**
* Maximaal 63A met bijgeleverde stroomklem. Uitbreidbaar tot 120A met stroomklem 550-00809.
** Niet van toepassing in Nederland.
L1
L2
L3
0 3 0 9 1 7 kWh
F1 F2 F3
L
K
L
K
L
K
230 Vac 230 Vac 230 Vac
8Meetmodules elektriciteit

Om de meetmodule elektriciteit te installeren:
• De installatie mag niet onder netspanning staan.
• De stroom en de spanning moeten altijd op dezelfde fase worden gemeten.
• De kabel van de bijgeleverde stroomklem is gekalibreerd. Maak hem niet korter of langer.
1 Klik de meetmodule op een DIN-rail.
2 Klik de stroomklem rond de geleider(s) van de schakelkring of -kringen waarvan je het verbruik of de productie wilt
meten.
De L-zijde van de stroomklem moet van de hoofdteller weg wijzen. De K-zijde moet naar de hoofdteller toe
wijzen.
Met één stroomklem kun je op dezelfde fase meerdere schakelkringen meten. Je kunt de stroomklem aanbrengen rond
verschillende geleiders.
Houd hierbij rekening met de stroomzin.
3 Sluit de draden van de stroomklem aan op de +/- schroefklemmen van de meetmodule. Respecteer hierbij de
polariteit: verbind de rode draad met de + schroefklem en de zwarte met de - schroefklem.
4 Sluit de schakelkring(en) aan op de L/N-schroefklemmen van de meetmodule.
Als je het verbruik of de productie van meerdere schakelkringen op dezelfde fase wilt meten, hoef je maar één van de
schakelkringen aan te sluiten op de module.
5 Verbind de meetmodule met de module ervoor.Schuif de schuifbrug van deze module naar rechts tot ze vastklikt in de
meetmodule. Hierdoor zijn de bus en de voedingsspanning doorgegeven.
Het verwisselen van:
• de L/N-schroefklemmen op de meetmodule, of
• de +/- schroefklemmen van de stroomklem, of
• de L- en K-zijde van de stroomklem
brengt geen schade toe aan de meetmodule of de installatie. Het gevolg is wel dat het teken van de
gemeten waarde omkeert, waardoor grafieken fout kunnen worden weergegeven.
Bij correcte aansluiting wordt het verbruik altijd positief weergegeven en de opbrengst (bijv. actieve
zonnepanelen) altijd negatief. Je kunt dit controleren met het ecodisplay, het touchscreen of de
energiesoftware.
Meetmodules elektriciteit 9

Meetmodules programmeren
In de programmeersoftware kun je de munteenheid instellen: EUR, GBP of SEK. Per kanaal kun je volgende instellingen
ingeven:
• naam van een kanaal.
• eenfasig of driefasig gebruik.
• type kanaal: globaal (teller nutsmaatschappij), verbruiker, opbrengst.
• Als de spanning aan de voeding van de Niko Home Control installatie onderbroken wordt, worden geen
gegevens meer gelogd, zelfs niet als er nog verbruik of productie is op de gemeten schakelkringen.
• Je verliest alle gegevens voor een kanaal als je in de programmeersoftware:
• het kanaal verwijdert.
• het energietype (elektriciteit/gas/water) wijzigt.
• het type meting wijzigt.
• het type belasting wijzigt.
Exporteer deze gegevens daarom op voorhand met de Niko Home Control gebruikersinstellingensoftware
(raadpleeg de Niko Home Control gebruikershandleiding).
10 Meetmodules elektriciteit

Foutcodes
Als de module normaal functioneert, licht de STATUS-led enkel op in TEST-mode. Als er één of meerdere fouten optreden,
gaat hij knipperen om de foutcode weer te geven van de fout met de hoogste prioriteit. Een overzicht van de foutcodes vind
je in volgende tabel.
LED ACTIE FOUT MOGELIJKE OORZAKEN
STATUS-led Knippert met één puls per twee
seconden.
Softwarefout Verkeerde softwareversie.*
*Download de laatste versie van de
software op de Niko website en voer een
upgrade uit van de module.
KANAAL-led Knippert snel. Modulefout De module is defect.
Er zit geen spanning op de
L/N-schroefklemmen.
Technische gegevens
Meetmodule elektriciteit met één kanaal
• meetbereik met bijgeleverde stroomklem: 5-11490W, 22mA–63A
• meetbereik met stroomklem 550-00809: 90-27600W, 400mA–120A
• ingangsspanning: 230Vac
• 1 stroomklem (bijgeleverd)
• nauwkeurigheid: IEC62053-21 klasse 1 (R), klasse 2 (L)
• eenfasige aansluiting: 230Vac, 50Hz
• maximale kabeldikte voor de bijgeleverde stroomklem: 1x10mm² of 6x2,5mm² of 9x1,5mm²
• maximale kabeldikte voor stroomklem 550-00809: 4x10mm² of 12x2,5mm² of 20x1,5mm²
• lengte van de aansluitkabel aan de stroomklem: 100cm
• niet geschikt om gelijkstroomcomponenten te meten
• meetgegevens alleen voor informatieve doeleinden, niet geldig voor facturatie
• 4 schroefklemmen om de spanning van de aangesloten schakelkring te meten
• 2 schroefklemmen om de bijgeleverde stroomklem aan te sluiten
• schuifbrug voor verbinding naar volgende module op DIN-rail
• afmetingen: DIN2E
• CE-gemarkeerd
• omgevingstemperatuur: 0-45 °C
Meetmodules elektriciteit 11

Meetmodule elektriciteit met drie kanalen
• meetbereik met de bijgeleverde stroomklemmen: 5-14490W, 22mA–63A
• meetbereik met stroomklem 550-00809: 90-27600W, 400mA–120A
• maximaal meetbereik van de totale meetmodule: 32768W
• ingangsspanning: 230Vac
• 3 stroomklemmen (bijgeleverd)
• nauwkeurigheid: IEC 62053-21 klasse 1 (R), klasse 2 (L)
• aansluiting:
• driefasig: 3N400Vac, 50Hz
• eenfasig: drie schakelkringen van 230Vac, 50Hz
• maximale kabeldikte voor de bijgeleverde stroomklemmen: 1x10mm² of 6x2,5mm² of 9x1,5mm²
• maximale kabeldikte voor stroomklem 550-00809: 4x10mm² of 12x12,5mm² of 20x1,5mm²
• lengte van de aansluitkabel aan elke stroomklem: 100cm
• niet geschikt om gelijkstroomcomponenten te meten
• meetgegevens alleen voor informatieve doeleinden, niet geldig voor facturatie
• 3x2 schroefklemmen om de spanning van de aangesloten schalekringen te meten
• 3x2 schroefklemmen om de bijgeleverde stroomklemmen aan te sluiten
• schuifbrug voor verbinding naar volgende module op DIN-rail
• afmetingen: DIN4E
• CE-gemarkeerd
• omgevingstemperatuur: 0-45 °C
Stroomklem 120A
• breidt het meetbereik van de meetmodules uit tot 90-27600W, 400mA–120A per kanaal
• type stroomklem specificeren tijdens programmering
• kan tot ±100 keer worden vergrendeld/ontgrendeld
• lengte van de aansluitkabel aan de stroomklem: 100cm (mag niet worden verkort of verlengd)
• maximale kabeldikte voor de stroomklem: 4x10mm² of 12x12,5mm² of 20x1,5mm²
• nauwkeurigheid: IEC 62053-21 klasse 1 (R), klass 2 (L)
• minimale isolatieweerstand: 100M? (tussen kern en uitgangsklemmen)
• gewicht: 75g
• omgevingstemperatuur: -20-50 °C
• afmetingen: 55x29,5x31mm (HxBxD)
• CE-gemarkeerd
12 Meetmodules elektriciteit

10. Modules de mesure de l'électricité
Description
Le module de mesure de l'électricité existe dans une version à un canal et une version à trois canaux. Vous pouvez l'utiliser
pour mesurer la consommation ou la production d'électricité sur un ou plusieurs circuits de commutation ou phases.
Les applications typiques de ces modules sont les suivantes :
• mesure de la consommation totale de l'habitation connectée à un réseau monophasé.
• mesure de la consommation totale de l'habitation connectée à un réseau triphasé 3N 400 Vac. La mesure de la
consommation totale de l'habitation connectée à un réseau triphasé 3 x 230Vac n'est pas possible.
• mesure de la production des panneaux solaires photovoltaïques.
• mesure de la consommation de quelques circuits, par exemple l'étage supérieur d'une maison.
• mesure des appareils consommant beaucoup d'énergie.
Synthèse
550-00801 550-00803
A. Bornes à vis +/-
Connectez les tores fournis ici.
B. Système de pont
coulissant
Vous permet de raccorder le module suivant, de sorte que le bus et la tension d’alimentation
sont transmis.
C. Tores Raccordez-les aux conducteurs du circuit de commutation dont vous souhaitez mesurer la
consommation ou la production.
D. Bornes à vis L/N Connectez ici la phase dont vous souhaitez mesurer la tension.
E. Bouton ADDRESS Lors de la programmation de l’installation, ce bouton vous permet de transmettre l’adresse
unique du module pendant la phase d’adressage.
F. LED CANAL Une par canal. S'allume en mode TEST lorsque la consommation ou la production du canal
concerné dépasse 20W. En cas d'erreur au niveau du canal, la LED clignote afin d'indiquer
un code d'erreur. Voir Codes d’erreur à la page 23.
G. LED STATUS S’allume en mode TEST lorsque le module est raccordé et fonctionne correctement. En cas
d’erreur, la LED clignote afin d’indiquer un code d’erreur. Voir Codes d’erreur à la page 23.
G
E
A
D
B
C
F
G
A
D
B
E
C
F
Modules de mesure de l'électricité 13

Fonctionnement
Grâce aux tores fournis, le module mesure le courant sur un ou plusieurs conducteurs. Les bornes de raccordement
permettent au module de mesurer la tension de la phase sur laquelle la mesure est effectuée. Comme vous mesurez à la
fois le courant et la tension, vous obtenez une mesure précise.
Les résultats des mesures sont communiqués à l’installation Niko Home Control et enregistrés par l'unité de contrôle
connectée (light) La consommation totale d'électricité et, éventuellement, la production d'électricité sont affichées sur
l'écran éco. L'habitant peut consulter un aperçu détaillé via l'écran tactile*, un smartphone*ou le logiciel énergie Niko
Home Control.
• Le module de mesure ne peut pas être utilisé dans un but de facturation. Le seul relevé de compteur valable
est celui du fournisseur d'électricité. La consommation enregistrée par le module de mesure est purement
informative.
• Le module de mesure ne convient pas pour mesurer un courant continu.
• Utilisez exclusivement les tores fournis car ils garantissent une mesure précise.
Choix du module de mesure approprié
En fonction du nombre et du type de canaux sur lesquels vous souhaitez pratiquer la mesure, choisissez un module
de mesure de l'électricité à un canal ou trois canaux. Si le compteur électrique est muni d'une sortie d'impulsion,
la consommation d'électricité peut également être mesurée en comptant les impulsions. Reportez-vous au chapitre
Compteur d’impulsions à la page 5.
Vous pouvez mesurer jusqu’à 20canaux par installation.
Vous pouvez utiliser le module de mesure de l'électricité à trois canaux pour mesurer :
• un raccordement triphasé (3N 400Vac).
• trois circuits de commutation distincts (1 x 230Vac).
Utilisez le logiciel de programmation afin de définir le mode de fonctionnement du module de mesure de l'électricité à trois
canaux.
Pour faire votre choix, reportez-vous au tableau suivant:
Matériel requis pour mesurer la
consommation et la production
totale
Module de mesure de
l’électricité à 1canal
Module de mesure de l’électricité
à 3canaux
Raccordement monophasé 1 -
Raccordement monophasé et panneaux
solaires*
Minimum 2 1
Raccordement triphasé (3N 400Vac) - 1
Raccordement triphasé (3N 400Vac)
et panneaux solaires monophasés
1 1
Raccordement monophasé et panneaux
solaires triphasés
- 2
*Dans ce cas, utilisez plusieurs modules de mesure à un canal ou un module de mesure à trois canaux.
*Impossible avec la version light de l’unité de contrôle connectée.
14 Modules de mesure de l'électricité

Les données sont sauvegardées dans la mémoire de l'unité de contrôle connectée (light). Vous pouvez exporter ces
données, en faire une copie de sauvegarde et les restaurer à l'aide du logiciel de réglage par l'utilisateur Niko Home
Control (consultez le manuel de votre installation Niko Home Control). La durée de conservation de ces données dans
l'unité de contrôle connectée (light) dépend du nombre de canaux dans l'installation. Vous en trouverez un aperçu dans le
tableau ci-dessous. Si le résident souhaite conserver ces données plus longtemps, il doit les exporter à l'aide du logiciel de
réglage par l’utilisateur Niko Home Control avant qu'elles soient effacées.
Nombre de canaux Capacité de stockage
de l'unité de contrôle connectée (light)
3 9 ans
9 3 ans
15 1,5an
20 1 an
Modules de mesure de l'électricité 15

Installation
Schémas de raccordement des modules de mesure à un canal
Mesure de la consommation totale de l'installation
* Maximum 63 A avec tore fourni. Extensible jusqu'à 120 A avec tore 550-00809.
16 Modules de mesure de l'électricité

Mesure de la production des panneaux solaires
* Maximum 63 avec tore fourni. Extensible jusqu'à 120 A avec tore 550-00809.
Modules de mesure de l'électricité 17

Mesure d'un ou plusieurs circuits de commutation
* Maximum 63A avec tore fourni. Extensible jusqu'à 120 avec tore 550-00809.
18 Modules de mesure de l'électricité

Schémas de raccordement des modules de mesure à trois canaux
Mesure de la consommation totale d'un raccordement de 400Vac3N
* Maximum 63A avec tore fourni. Extensible jusqu'à 120 avec tore 550-00809.
L1
N
L2
L3
0 3 0 9 1 7 kWh
L
KL
KL
K
Modules de mesure de l'électricité 19

La mesure de la consommation totale sur un raccordement de 3x230Vac n'est possible que dans le cas où le
raccordement est séparé en trois circuits uniphasés**
* Maximum 63A avec tore fourni. Extensible jusqu'à 120 avec tore 550-00809.
** Non applicable aux Pays-Bas.
L1
L2
L3
0 3 0 9 1 7 kWh
F1 F2 F3
L
K
L
K
L
K
230 Vac 230 Vac 230 Vac
20 Modules de mesure de l'électricité
