Nikon Trailblazer 8x42DCF User manual

使用説明書 / Instruction manual / Bedienungsanleitung/Manuel d’utilisation /
Manual de instrucciones / Manuale di istruzioni/Руководство по продукции /
Instruksjonsmanual / Bruksanvisning / Käyttöohje/Gebruiksaanwijzing /
Brugsvejledning / Manual de instrucţiuni / Instrukcją obsługi /
Kezelési útmutató / Návod k použití
モナーク /MONARCH
8x42DCF / 10x42DCF / 12x42DCF
Se Nl DkFi
Jp En De Fr
Ru NoEs It
Pl Hu CzRo
双眼鏡 / BINOCULARS / FERNGLÄSER / JUMELLES /
BINOCULARES / BINOCOLO/ БИНОКЛИ/ KIKKERTER/ KIKARE/
KIIKARI/KIJKERS/ KIKKERTER/BINOCLURI/ LORNETKA/ TÁVCSŐ/
BINOKULÁRNÍ DALEKOHLEDY

32
日本語..........................p.4-p.9
English.....................p.10-p.15
Deutsch.....................s.16-s.21
Français ...................p.22-p.27
Español....................p.28-p.33
Italiano ....................p.34-p.39
Русский ........... cтр.40-cтр.45
Norsk ........................s.46-s.51
Svenska ....................s.52-s.57
Suomi........................s.58-s.63
Nederlands..............p.64-p.69
Dansk........................s.70-s.75
Română ...................p.76-p.81
Polski ........................s.82-s.87
Magyar....................88-93 old.
Česky.........................s.94-s.99

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
4
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
5
54
日本語
構成 識別マーク
 ø42
双眼鏡ボディ CE
接眼キャップ ECN
対物レンズキャップ OCD
ソフトケース CDA
ツリヒモ SAD

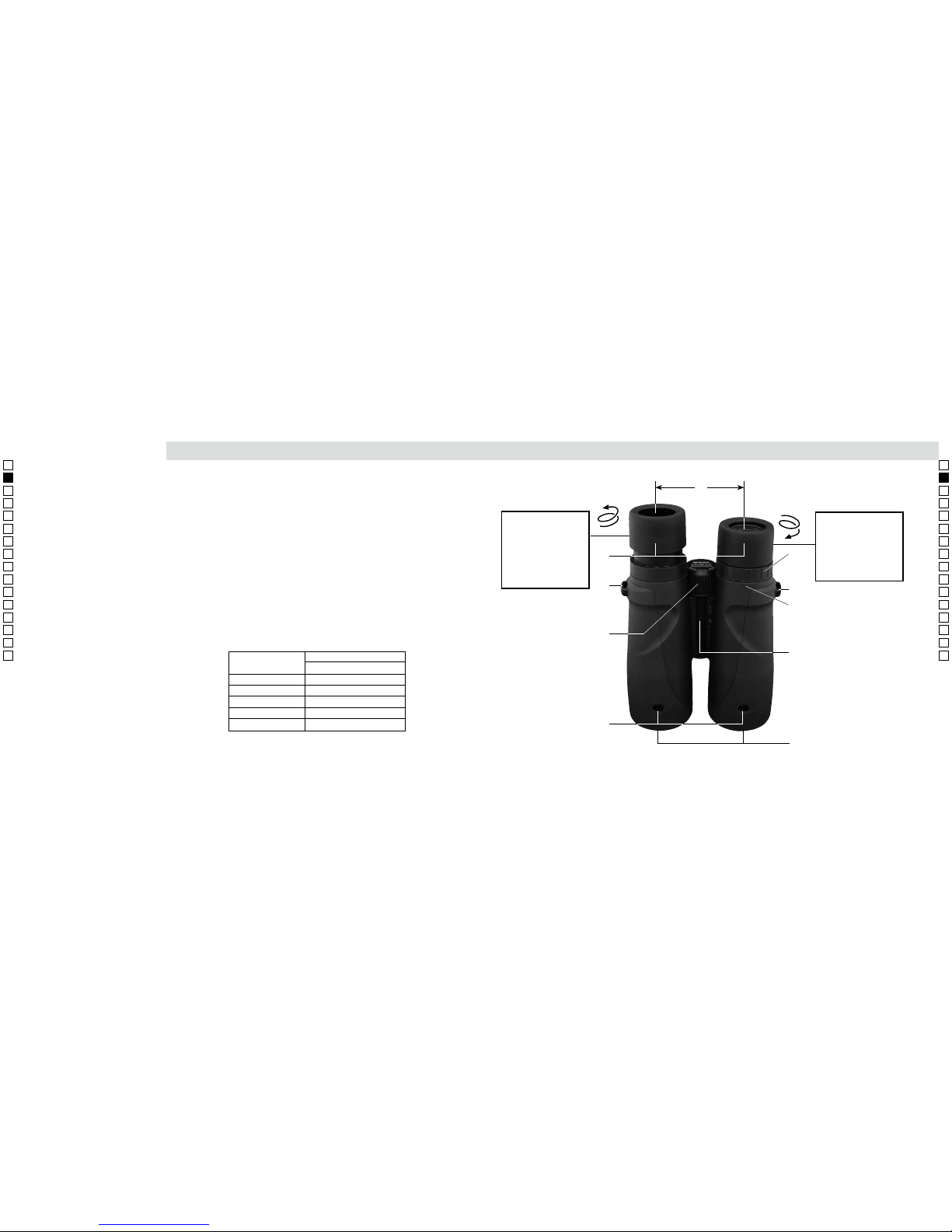

① 接眼目当て
② ツリヒモ取りつけ部
③ ピント合わせリング
④ 対物レンズ
⑤ 眼幅
⑥ 視度調整リング
⑦ 指標
⑧ ０ディオプター位置
⑨ 中心軸
⑩ 対物レンズキャップ取り付け穴
各部のなまえ
裸眼で使用する場合は、
目当てを引き出して使
用します。視野が確保
される場合は、中間ク
リック位置（２ヶ所）
での使用も可能です。
眼鏡を使用する場合は、
目当てを収納して使用
します。視野が確保さ
れる場合は、中間クリッ
ク位置（２ヶ所）での
使用も可能です。
3
!p
6
8
7
5
1
2
9
4

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
6
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
7
76
写真１ 写真２ 図３
写真４
写真１のように、ツリヒモを取り付けます。ツリヒモがねじれないように注意してください。
観察時の接眼キャップの取り扱い
観察時の接眼キャップの取り扱いには、下記の[1]、[2]二通りの方法があります。
[1]接眼キャップを本体から外し、両方のツリヒモにぶら下げて観察する。
[2]接眼キャップを本体から外した後、右側のツリヒモから接眼キャップを外して、左側のツリヒモにぶら下げた
状態で観察する。（写真２）
接眼キャップ右側のツリヒモ取り付け部と対物レンズキャップのツリヒモ取り付け部には、ツリヒモ着脱のため
の切れ目があります。
 •取り外し方：図３の a-b-c のように、ツリヒモを取り外します。
 •取り付け方：図３の c-b-a のように、ツリヒモを取り付けます。
観察時の対物レンズキャップの取り扱い
組み込み済対物レンズキャップの取り扱い
 •キャップは外力などの強い力で外れますので、紛失などにご注意ください。
 •外れたときのキャップの取り付け（写真４参照）
右側の足を先に穴に入れ、右に押し付けながら左側の足をはめ込んで下さい。足を軸にキャップを回転させて、
確実に取り付いているか、確認してください。
ツリヒモの取り付け方

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
8
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
9
9
• 仕様・外観などは改善のため予告なしに変更する場合があります。
• 本「製品の手引き」に掲載されている文章・イラスト等の無断転載を禁じます。
アフターサービスについて
お買い上げいただきましたニコン双眼鏡を、安心してご愛用いただきますよう、次のとおり修理、アフターサービスを行っ
ております。
• 本製品の補修用性能部品は、製造打ち切り後も８年間を目安に保有しております。したがいまして、修理可能期間は部品
保有期間内とさせていただきます。なお、ご使用いただいております製品が修理可能期間内であるかどうかにつきまして
は、当社 CS センター、あるいはニコンのサービス機関へお問い合わせください。
付記
水没、火災、落下等による故障または破損で全損と認められる場合は、修理が不可能となります。なお、この故障または破
損の程度の判定は当社 CS センターあるいはニコンのサービス機関におまかせください。
消耗品について
• 目当て等の消耗品につきましては、ご購入店、または当社 CS センター、あるいはニコンのサービス機関にお問い合わせ
ください。
＊防水型について
この製品は１ｍの水深に 10 分間水没させても内部光学系に異常がなく、観察に支障のない防水設計になっています。
1.雨風の当たる場所や、湿気の多い場所などの悪条件下で使用しても、内部機能を損ねることがない。
2.乾燥窒素の充填により、曇りやカビが生じにくい。
 などの特徴がありますが、次の点にご注意の上、ご使用ください。
1.密閉構造ではありませんので、水中での使用や強い水流で洗うことはおこなわないでください。
2.本体可動部に水滴が付いたときは操作することをやめ、水滴を拭き取るようにしてください。
なお、防水性能を保持するために、定期的に点検を受けられることをおすすめします。
 型式 :ダハプリズム中央繰り出し式
 型名 8x42DCF 10x42DCF 12x42DCF
 倍率(x) 8 10 12
 対物レンズ有効径(mm) 42 42 42
 実視界(°) 6.3 5.5 5.0
 * 見掛け視界(°) 47.5 51.3 55.3
 1000m における視界(m) 110 96 87
 ひとみ径(mm) 5.3 4.2 3.5
 明るさ 28.1 17.6 12.3
 アイレリーフ(mm) 19.6 18.4 15.4
 ** 最短合焦距離(m) 2.5 2.5 2.5
 眼幅調整範囲(mm) 56~72 56~72 56~72
 高さ(mm) 146 146 146
 幅(mm) 129 129 129
 質量（重さ）(g) 610 620 620
性能
*関係式[tan ω’= τ xtan ω ] で算出した値。見掛け視界 :2ω’、 倍率：τ、実視界 :2 ω
**調節をしていない正視眼の場合。

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
10
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
11

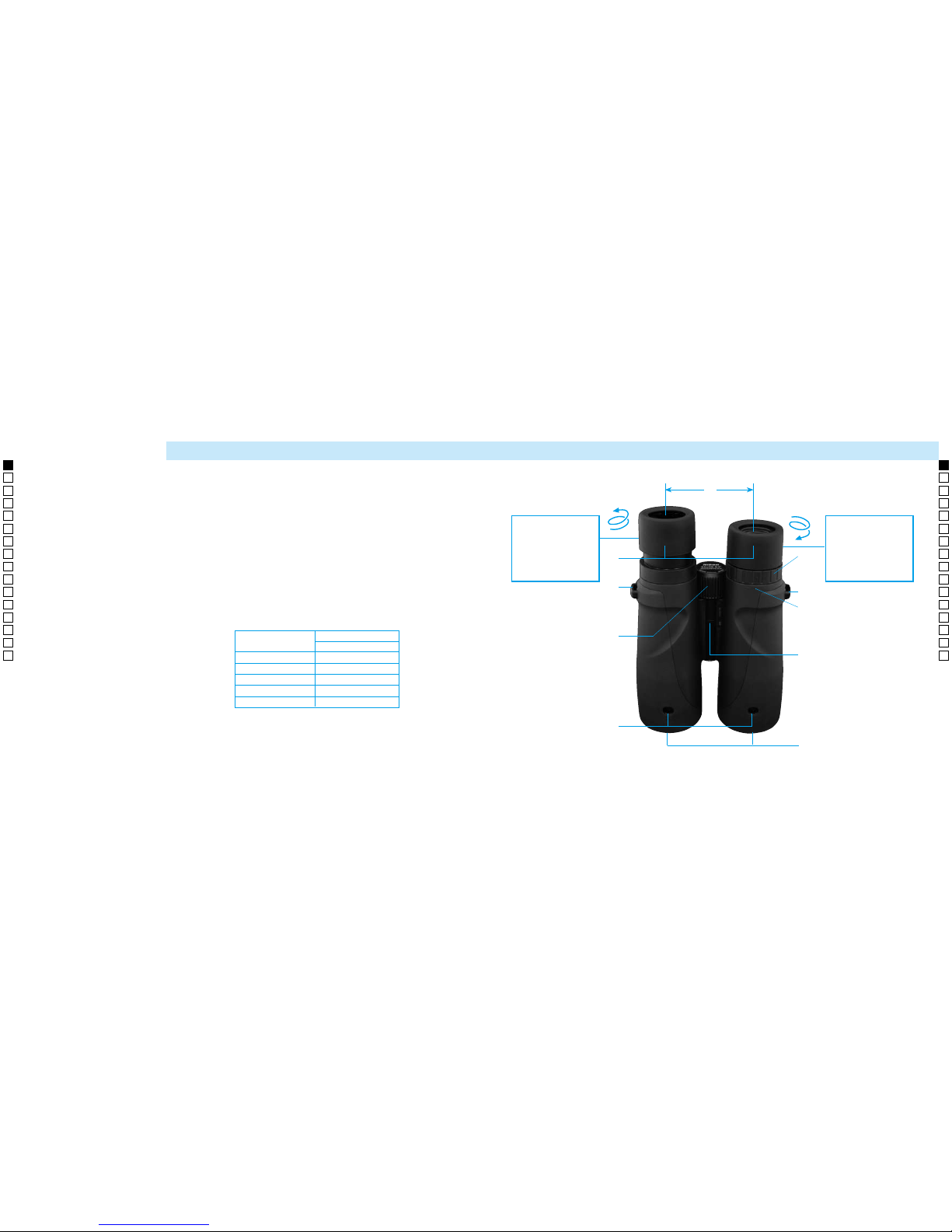

For non-eyeglass
wearers,use fully
extended.To accurately
adjust your eye
position, you can also
use two click stops
before reaching the
fully extended position.
For eyeglass wearers,
use fully retracted.To
accurately adjust your
view,you can also use
two click stops before
reaching the fully
retracted position.
ITEMS SUPPLIED identification marking
ø42
Binoculars CE
Eyepiece lens cap ECN
Objective lens caps OCD
Soft case CDA
Neckstrap SAD
1Eyecup
2Neck strap eyelet
3Focusing ring
4Objective lens
5Interpupillary distance
6Diopter ring
7Diopter index
80 (zero) diopter position
9Central shaft
!p Mount holes for objective lens caps
NOMENCLATURE
3
!p
6
8
7
5
1
2
9
4
English

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
12
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
13

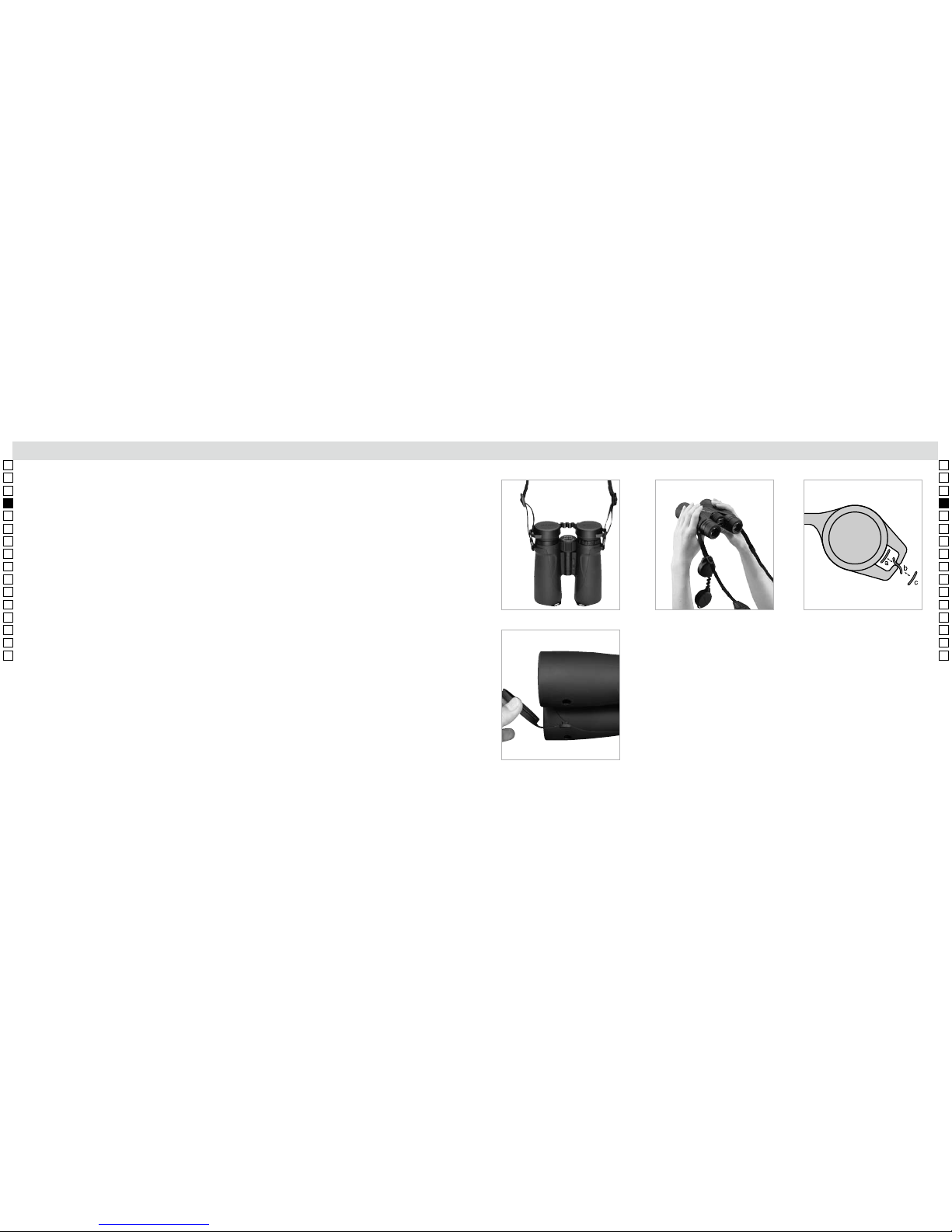

Attach the neckstrap as illustrated (see Fig. 1), paying special attention to avoid twisting the strap.
During observation
Utilizing the eyepiece cap
There are two things you can do with the eyepiece cap as you observe your subject.
1. Remove the eyepiece cap from the eyepieces and allow it to hang from the neckstrap.
2. Remove the eyepiece cap from the eyepieces, then detach the right strap from the cap and allow it
to hang from the left neckstrap (Fig. 2).
Detaching the eyepiece cap/objective lens caps from the neckstrap
• To detach the eyepiece cap/objective lens caps,pull the neckstrap through the neckstrap slits (on
the right- hand side in the case of the eyepiece cap) (Fig. 3; a-b-c).
Attaching the eyepiece cap/objective lens caps to the neckstrap
• Attach the eyepiece cap/objective lens caps to the neckstrap as shown in Fig. 3; c-b-a.To adjust the
length of the straps or loops, pull the neckstrap as shown in Fig. 1.
Utilizing the objective lens caps
Using the built-in objective lens caps
• Caps may become detached due to external pressure or other strong force. Take care to avoid
losing them.
• If a cap becomes detached, re-attach as follows (Fig 4): First, position the right-hand hook on the
lens caps tab inside the lip of the mount hole. Next, while squeezing toward the right side, push
the left-hand hook on the tab inside the mount hole. Finally, fully push the tab into the hole while
twisting. Confirm the caps are properly and securely mounted..
Fig. 1 Fig. 2 Fig. 3
Fig. 4
Attaching neckstrap

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
14
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
15
• Specifications and design are subject to change without notice.
• No reproduction in any form of this "Product Guide," in whole or in part (except for brief quotation in critical
articles or reviews), may be made without written authorization from NIKON VISION CO., LTD.
*Waterproof models:
All models shown are waterproof, and will suffer no damage to the optical system if submerged or dropped
in water to a maximum depth of 1 meter for up to 10 minutes .
These products offer the following advantages:
• Can be used in conditions of high humidity, dust and rain without risk of damage.
• Nitrogen-filled design makes them resistant to condensation and mold.
Observe the following when using these products:
• As the unit does not have a perfectly sealed structure, it should not be operated nor held in running water.
• Any moisture should be wiped off before adjusting movable parts (focusing knob, eyepiece, etc.) of these
products to prevent damage and for safety reasons.
To keep your binoculars in excellent condition,Nikon Vision recommends regular servicing by an authorized
dealer.
SPECIFICATIONS
* The number calculated by the formula [tan ω' = τx tan ω ]: Apparent field of view: 2 ω',
Magnification: τ, Real field of view: 2 ω
** Without diopter adjustment
Type: Roof prism central focusing type
Model 8x42DCF 10x42DCF 12x42DCF
Magnification ( x ) 8 10 12
Effective diameter. of objective lens (mm) 42 42 42
Angular field of view (real) (°) 6.3 5.5 5.0
*Angular field of view (apparent) (°) 47.5 51.3 55.3
Field of view at 1,000m/yds.(m/ft.) 110/330 96/288 87/262
Exit pupil (mm) 5.3 4.2 3.5
Brightness 28.1 17.6 12.3
Eye relief (mm) 19.6 18.4 15.4
**Close focusing distance, approx.(m/ft.) 2.5/8.2 2.5/8.2 2.5/8.2
Interpupillary distance adjustment (mm) 56-72 56-72 56-72
Length (mm/in.) 146/5.7 146/5.7 146/5.7
Width (mm/in.) 129/5.1 129/5.1 129/5.1
Weight (g/oz.) 610/21.5 620/21.9 620/21.9

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
16
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
17

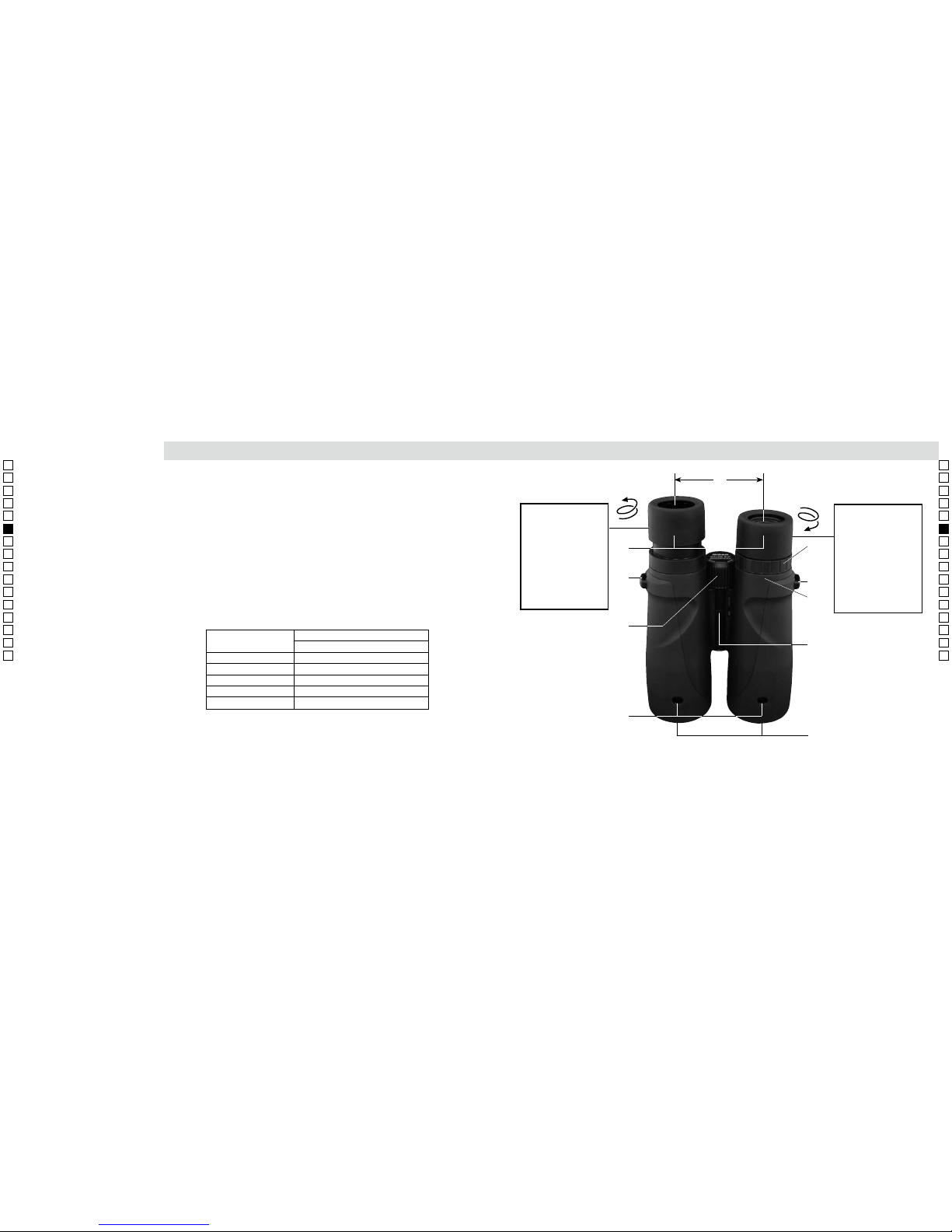

Für Nicht-Brillenträger
ist bei Gebrauch die
voll ausgezogene
Position am besten. Zur
genauen Einstellung
der Augenposition
empfiehlt sich außerdem
das Herausziehen des
Okulars bis zu zwei
Raststellungen vor der
voll ausgezogenen
Position.
Für Brillenträger ist
bei Gebrauch die
voll eingezogene
Position am besten. Zur
genauen Einstellung
der Augenposition
empfiehlt sich
außerdem das
Hineindrücken des
Okulars bis zu zwei
Raststellungen vor
der voll eingezogenen
Position.
3
!p
6
8
7
5
1
2
9
4
Deutsch
TEILEBEZEICHNUNG
1Okularmuschel
2Riemenöse
3Fokussierring
4Objektivlinse
5Augenabstand
6Dioptrien-Einstellring
7Dioptrienindex
8Dioptrien-Nullstellung
9Mittelachse
!p Montagebohrungen für
Objektivlinsenabdeckungen
Im Lieferumfang Kennzeichnung
ø42
Fernglas CE
Okulardeckel ECN
Objektiv-linsendeckel OCD
Weichtasche CDA
Halsriemen SAD

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
18
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
19

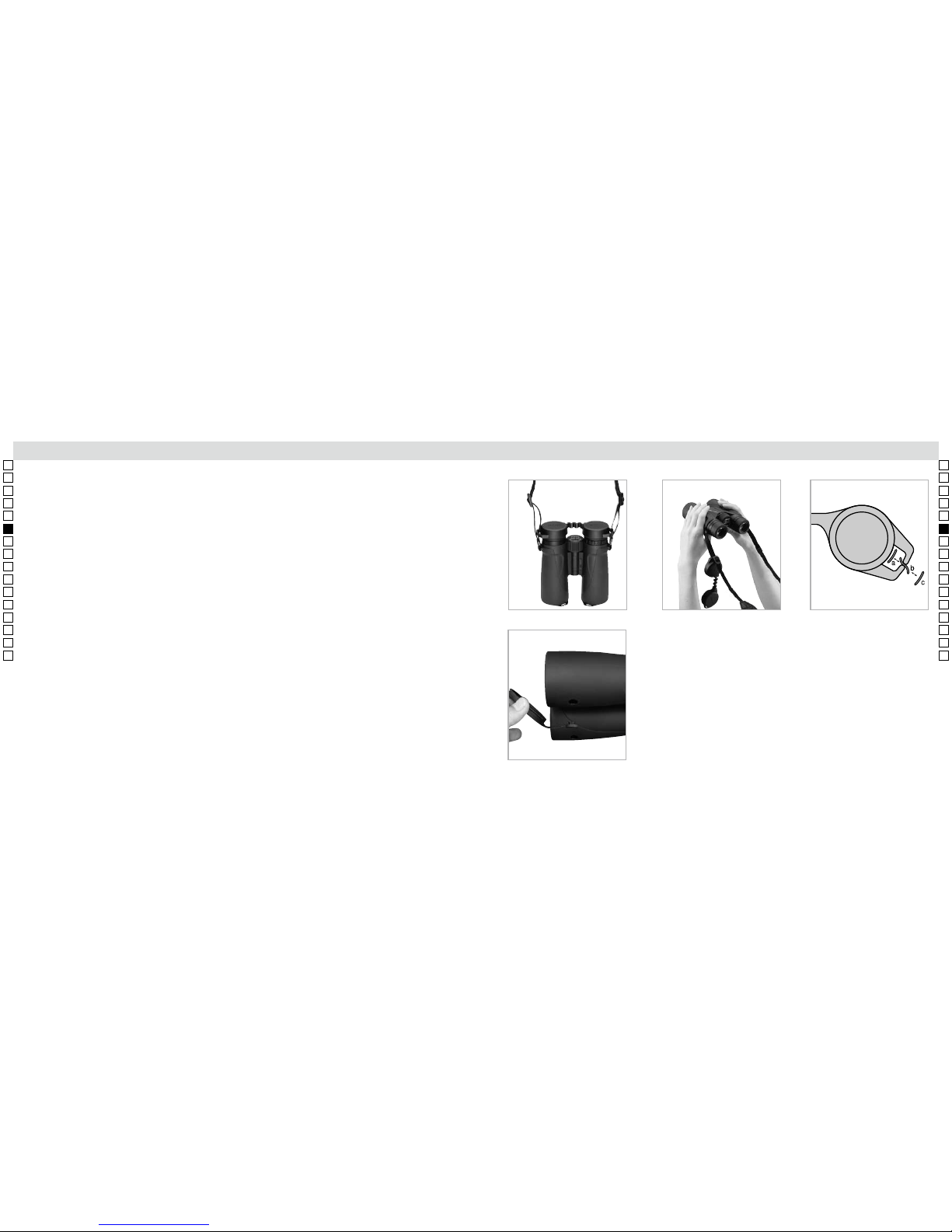

Abb. 1 Abb. 2 Abb. 3
Abb. 4
Bringen Sie den Trageriemen wie gezeigt (Abb. 1) an, ohne dabei den Riemen zu verdrehen.
Während der Beobachtung
Handhaben der Okularabdeckung
Während der Beobachtung können Sie die Okularabdeckung auf zwei Arten handhaben.
1. Entfernen Sie die Okularabdeckung von den Okularen und lassen Sie sie am Trageriemen hängen.
2. Entfernen Sie die Okularabdeckung von den Okularen, trennen Sie die rechte Riemenseite von der
Abdeckung, und lassen Sie sie von der linken Riemenseite hängen. (Abb. 2)
Trennen der Okularabdeckung/Objektivlinsenabdeckungen vom Trageriemen
• Ziehen Sie den Trageriemen durch die Ösen (im Falle der Okularabdeckung an der rechten Seite).
(Abb. 3, a-b-c)
Anbringen der Okularabdeckung/Objektivlinsenabdeckungen am Trageriemen
• Bringen Sie Okularabdeckung/Objektivlinsenabdeckungen wie in Abb. 3, c-b-a gezeigt am
Trageriemen an.
Zum Einstellen der Länge ziehen Sie den Riemen wie in Abb. 1 gezeigt.
Handhaben der Objektivlinsenabdeckungen
Verwendung der integrierten Objektivlinsenabdeckungen
• Die Linsenabdeckungen können sich u. U. aufgrund von äußerem Druck oder der Einwirkung
anderer starker
Kräfte ablösen. Achten Sie unbedingt darauf, dass sie nicht verloren gehen.
• Abgelöste Linsenabdeckungen sind wie folgt wieder anzubringen (Abb. 4): Positionieren Sie
zunächst die
rechts und führen Sie dabei gleichzeitig die linke Klaue in die Montagebohrung ein. Zum Schluss
drücken Sie
die Klaue bis zum Anschlag in die Bohrung und drehen sie dabei. Stellen Sie sicher, dass die
Linsenabdeckungen
einwandfrei und sicher angebracht sind.
Anbringen des Trageriemens

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
20
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
21
• Änderungen der Konstruktion und der technischen Daten bleiben vorbehalten.
• Alle Rechte, auch die des auszugsweisen Nachdrucks (mit Ausnahme kurzer Zitate in technischen
Besprechungen), ohne schriftliche Genehmigung durch NIKON VISION CO., LTD. bleiben ausdrücklich
vorbehalten.
*Wasserdichte Modelle
Alle gezeigten Modelle sind wasserdicht und bei völligem Eintauchen oder Hineinfallen in Wasser bis zu
einer maximalen Tiefe von 1 Meter und für die Dauer von maximal 10 Minuten frei von einer Beschädigung
des optischen Systems.
Diese Modelle bieten die folgenden Vorteile:
• Einsatz unter hoher Luftfeuchtigkeit, Staub und Regen ohne Beschädigungsrisiko.
• Stickstofffüllung verhindert Kondensation und Schimmelbildung.
Bei Einsatz von dieser Modelle zu beachten:
• Da das Produkt nicht hermetisch abgedichtet ist, darf es unter fließendem Wasser weder betrieben noch
gehalten werden.
• Zur Verhinderung von Schäden und aus Sicherheitsgründen dürfen die beweglichen Teile (z. B.
Fokussierring und Okular) von dieser Modelle erst dann betätigt werden,wenn etwaige Feuchtigkeit
abgewischt ist.
Damit Sie viele Jahre ungetrübte Freude an Ihrem Fernglas haben, empfiehlt Nikon Vision die regelmäßige
Wartung durch einen autorisierten Fachhändler.
Bauart: Dach-Prismentyp mit Mitteltrieb
Modell 8x42DCF 10x42DCF 12x42DCF
Vergrößerung (x) 8 10 12
Effektiver Objektivlinsen-durchmesser (mm) 42 42 42
Sehfeld (objektiv) (°) 6,3 5,5 5,0
*Sehfeld (subjektiv) (°) 47,5 51,3 55,3
Sehfeld auf 1.000 m (m) 110 96 87
Austrittspupille (mm) 5,3 4,2 3,5
Lichtstärke 28,1 17,6 12,3
Abstand der Austritts pupille (mm) 19,6 18,4 15,4
**Mindestdistanz, ca. (m) 2,5 2,5 2,5
Pupillenabstand (mm) 56-72 56-72 56-72
Länge (mm) 146 146 146
Breite (mm) 129 129 129
Gewicht (g) 610 620 620
TECHNISCHE DATEN
* Wert gemäß der Formel [tan ω' = τx tan ω ]: Virtuelles Blickfeld: 2 ω', Vergrößerung: τ, Reelles Blickfeld: 2 ω
** Ohne Dioptrieneinstellung

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
22
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
23
Pour les personnes
ne portant pas de
lunettes, utilisez la
position entièrement
sortie. Pour ajuster
précisément la position
de vos yeux, vous
pouvez aussi utiliser la
position deux déclics
avant d’atteindre la
position entièrement
sortie.
Pour les porteurs de
lunettes, utilisez en
position entièrement
enfoncée. Pour ajuster
précisément la position
de vos yeux, vous
pouvez aussi utiliser la
position deux déclics
avant d’atteindre la
position entièrement
enfoncée.
3
!p
6
8
7
5
1
2
9
4
NOMENCLATURE
Français
1Œilleton
2Œillet pour courroie
3Bague de mise au point
4Lentille de l’objectif
5Distance interpupillaire
6Bague dioptrique
7Index dioptrique
8 Position de “0” (zéro) dioptrique
9Axe central
!p Orifices de montage pour les bouchons d’objectif
ELEMENTS FOURNIS Marque d’identification
ø42
Jumelles CE
Capuchon d’oculaire ECN
Capuchons d'objectif OCD
Etui souple CDA
Bandoulière SAD

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
24
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
25
Fig. 1 Fig. 2 Fig. 3
Fig. 4
Fixez la bandoulière comme indiqué sur l’illustration (Fig.1), en prenant garde de ne pas tordre la courroie.
Pendant l’observation
Utilisation des bouchons d’oculaire
Les bouchons d’oculaire peuvent être écartés des deux manières suivantes pendant l’observation des sujets.
1. Retirez les bouchons d’oculaire des oculaires et laissez-les pendre à partir de la bandoulière.
2. Retirez les bouchons d’oculaire des oculaires, détachez la courroie droite du bouchon et laissez-les pendre
de la bandoulière gauche (Fig. 2).
Détachement des bouchons d’oculaire/bouchons d’objectif de la bandoulière
• Pour détacher les bouchons d’oculaire/bouchons d’objectif, passez la bandoulière par les fentes pour
bandoulière (sur le côté droit dans le cas du bouchon d’oculaire) (Fig. 3; a-b-c).
Refixation des bouchons d’oculaire/bouchons d’objectif à la bandoulière
• Refixez les bouchons d’oculaire/bouchons d’objectif à la bandoulière comme indiqué sur la Fig. 3; c-b-a.
Tirez sur la bandoulière comme indiqué sur la Fig. 1 pour ajuster la longueur des courroies ou boucles.
Utilisation des bouchons d’objectif
Utilisation des capuchons d’objectif intégrés
• Les capuchons peuvent se détacher suite à une pression extérieure ou une autre force importante. Faites
attention à ne pas les perdre.
• Si un capuchon se détache, remettez-le en place comme suit (Fig 4): D’abord, placez le crochet de droite
de la languette des capuchons d’objectif dans la fente de l’orifice de montage. Puis, poussez le crochet de
gauche de la languette à l’intérieur de l’orifice de montage,tout en serrant vers la droite. Enfin,poussez
complètement la languette dans l’orifice tout en la tordant.Vérifiez que les bouchons sont montés
correctement et fermement.
Fixation de la bandoulière

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
26
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
27
• Les spécifications et la conception sont sujettes à modification sans préavis.
• Aucune reproduction totale ou partielle, sous quelle que forme que ce soit, (à l'exception de brèves citations
dans des magazines) ne peut être faite sans autorisation écrite de NIKON VISION CO., LTD.
*Modèles étanches
Tous les modèles illustrés sont étanches et leur système optique ne subira aucun dégât du système optique s’ils
sont submergés ou lassés tombés jusqu'à une profondeur maximale de 1 mètre et pendant 10 minutes.
Ces produits ofrent les avantages suivants:
• Elles sont utilisables sous forte humidité, poussière et pluie sans risques de dommages.
• La conception à injection d'azote les rend résistantes à la condensation et aux moisissures.
Observez les règles suivantes à l'emploi de ces produits:
• Comme l’appareil n’a pas une structure parfaitement étanche, il ne doit pas être tenu dans l’eau courante.
• Toute humidité doit être essuyée avant d’ajuster les parties mobiles (bouton de mise au point, oculaire, etc.) de
ces produits pour éviter tout dégât et pour des raisons de sécurité.
Pour maintenir vos jumelles en excellent état, Nikon Vision recommande un entretien régulier par un revendeur
agréé.
SPECIFICATIONS
Type: Jumelles à prismes en toit (Dach) au point centrale
Modéle 8x42DCF 10x42DCF 12x42DCF
Grossissement (x) 8 10 12
Diamètre effectif de la lentille de l’objectif (mm) 42 42 42
Champ angulaire de vision (réel) (°) 6,3 5,5 5,0
*Champ angulaire de vision (apparent) (°) 47,5 51,3 55,3
Champ linéaire perçu à 1.000m (m) 110 96 87
Pupille de sortie (mm) 5,3 4,2 3,5
Luminosité 28,1 17,6 12,3
Dégagement oculaire (mm) 19,6 18,4 15,4
**Distance de mise au point approx.(m) 2,5 2,5 2,5
Ajustement de la distance interpupillaire (mm) 56-72 56-72 56-72
Longueur (mm) 146 146 146
Largeur (mm) 129 129 129
Poids (g) 610 620 620
* Le nombre est calculé par la formule [tan ω' = τx tan ω ]: Champ de vision apparent : 2 ω', Grossissement : τ,
Champ de vision réel: 2 ω
** Sans réglage dioptrique

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
28
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
29
Para los que llevan
gafas, se usa
completamente
extendido. Para
ajustar con exactitud
la posición del ojo,
también puede usar
dos paradas antes de
llegar a la posición
completamente
extendido.
Para los que no
llevan gafas,se usa
completamente
retraído. Para ajustar
con exactitud la
posición del ojo,
también puede usar
dos paradas antes de
llegar a la posición
completamente
retraído.
3
!p
6
8
7
5
1
2
9
4
Español
NOMENCLATURA
1Oculares de goma
2Ojo para la correa
3Aro de enfoque
4Lentes de objetivo
5Distancia interpupilar
6Anillo de dioptrías
7Indice de dioptrías
8 Posición de cero (0) dioptrías
9Eje pivote
!p Orificios de montaje para tapas de objetivo
ACCESORIOS Marca de identificación
SUMINISTRADOS ø42
Binoculares CE
Tapa de oculares ECN
Tapas de objetivo OCD
Funda blanda CDA
Correa al cuello SAD

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
30
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
31
Fig.1 Fig.2 Fig.3
Fig.4
Instale la correa al cuello como en la figura (vea la Fig. 1) con cuidado para que no se enrolle la correa.
Mientras mira
Cómo guardar las tapas del ocular
Hay dos formas de guardar la tapa del ocular mientras observa su objeto.
1. Saque la tapa del ocular y cuelgue de la argolla.
2. Saque la tapa del ocular y suelte la correa derecha de la tapa y deje colgado de la argolla izquierda (Fig.
2).
Para sacar la tapa del ocular/tapa del objetivo de la correa al cuello
• Para soltar la tapa del ocular/tapa del objetivo, tire de la correa al cuello por las ranuras de la correa en el
lado derecho de la tapa del ocular (Fig. 3; a-b-c).
Para volver a colocar la correa al cuello en la tapa del ocular/tapa del objetivo
• Vuelva a instalar la tapa del ocular/tapa del objetivo en la correa al cuello como en la Fig. 3 (c-b-a). Para
ajustar la longitud de las correas o bucles, tire de las correas como en la Fig.1.
Cómo guardar las tapas del objetivo
Utilización de las tapas del objetivo incorporadas
• Las tapas pueden salirse debido a presión externa u otra fuerza considerable.Tenga cuidado de no perderlas.
• Si una tapa se sale, acóplela otra vez de la siguiente forma (Fig. 2): Primero, coloque el gancho derecho en la
pestaña de las tapas del objetivo dentro del borde del orificio de montaje.A continuación,a la vez que aprieta
hacia la parte derecha, empuje el gancho izquierdo en la pestaña dentro del orificio de montaje. Por último,
empuje completamente la pestaña en el orificio a la vez que tuerce. Confirme que las tapas quedaron montadas
adecuada y seguramente.
Colocación de la correa al cuello

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
32
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
33
• Las especificaciones y el diseño están sujetos a cambios sin previo aviso.
• Se prohibe la reproducción de este "Guía del producto" en cualquier forma, ya sea en su totalidad o en parte
(excepto citas breves en artículos críticos o revisiones), sin la autorización escrita de NIKON VISION CO., LTD.
*Modelos a prueba de agua
Todos los modelos mostrados son a prueba de agua y su sistema óptico no sufrirá daños si se sumergen o se dejan
caer en el agua hasta una profundidad máxima de 1 metro durante un tiempo máximo de 10 minutos.
Estos productos odrecen las sigjienesventajas:
• Pueden utilizarse en condiciones de alta humedad, polvo y lluvia sin peligro de dañarse.
• El diseño lleno de nitrógeno los hace resistentes a la condensación y al moho.
Observe lo siguiente cuando utilice estos producos:
• Como la unidad no tiene una estructura perfectamente sellada, no debe manipularse ni colocarse bajo el agua
que sale del grifo.
• Para evitar daños, y por razones de seguridad, antes de ajustar las piezas móviles (perilla de enfoque, ocular, etc.)
de estos products, debe eliminarse toda la humedad.
Para mantener sus binoculares en excelentes condiciones, Nikon Vision recomienda un servicio regular en un
distribuidor autorizado.
ESPECIFICACIONES
Tipo: Tipo enfoque central prismáticos con prisma Dach
Modelo 8x42DCF 10x42DCF 12x42DCF
Aumento (x) 8 10 12
Diámetro efectivo del objetivo (mm) 42 42 42
Campo angular de visión (real) (º) 6,3 5,5 5,0
*Campo angular de visión (aparente) (º) 47,5 51,3 55,3
Campo de visión a 1000m (m) 110 96 87
Pupila de salida (mm) 5,3 4,2 3,5
Brillo 28,1 17,6 12,3
Distancia aprox. de la pupila de salida al ocular (mm) 19,6 18,4 15,4
**Distancia de enfoque de acercamiento (m) 2,5 2,5 2,5
Ajuste de distancia interpupilar (mm) 56-72 56-72 56-72
Longitud (mm) 146 146 146
Anchura (mm) 129 129 129
Peso (g) 610 620 620
* El número se calcula mediante la fórmula [tan ω' = τx tan ω ]: Campo de visión aparente: 2 ω', Aumento: τ,
Campo de visión real: 2 ω
** Sin ajuste de dioptrías

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
34
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
35
Per utenti con una
vista normale, utilizzare
nella posizione
completamente
estesa. Per regolare
accuratamente la
posizione degli occhi,
è anche possibile
l’utilizzo a due click
dalla posizione
completamente estesa.
Per utenti con gli
occhiali, utilizzare
nella posizione
completamente
ritratta. Per regolare
accuratamente la
posizione degli occhi,
è anche possibile
l’utilizzo a due click
dalla posizione
completamente
ritratta.
3
!p
6
8
7
5
1
2
9
4
Italiano
NOMENCLATURA
1Occiello per tracolla
2 Paraocchio
3Anello di messa a fuoco
4Obiettivo
5Distanza interpupillare
6Anello di regolazione diottrica
7Indice di regolazione diottrica
8 Posizione di 0 (zero) in regolazione diottrica
9Albero centrale
!p Fori di fissaggio dei copriobiettivi
ARTICOLI FORNITI Contrassegno per individuazione
ø42
Binocolo CE
Coperchi di oculari ECN
Copriobiettivo OCD
Custodia morbida CDA
Tracolla SAD

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
36
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
37
Fig. 1 Fig.2 Fig.3
Fig.4
Fissare la tracolla come mostrato (si veda la Fig. 1), prestando particolare attenzione a non attorcigliarla.
Durante le osservazioni
Uso del coprioculari
Durante l’osservazione dei soggetti, per il coprioculari sono disponibili le seguenti alternative:
1. rimuovere il coprioculari dagli oculari e lasciarlo pendere dalla tracolla, oppure.
2. rimuovere il coprioculari dagli oculari, staccare da esso la cinghietta destra e lasciarlo pendere dal lato sinistro della
tracolla (Fig. 2).
Distacco del coprioculari / dei copriobiettivi dalla tracolla
• Per staccare il coprioculari / i copriobiettivi dalla tracolla, tirare quest’ultima facendola scorrere attraverso la relativa
fessura (situata sul lato destro nel caso del coprioculari) (Fig. 3, a – b - c).
Fissaggio del coprioculari / dei copriobiettivi alla tracolla
• Fissare il coprioculari / i copriobiettivi alla tracolla, come mostrato nella Fig. 3, c – b - a. Per regolare la lunghezza delle
cinghiette o degli occhielli, tirare la tracolla come mostrato nella Fig.1.
Uso dei copriobiettivi
Utilizzo dei copriobiettivi incorporati
• È possibile che i copriobiettivi si stacchino a causa della pressione esterna o a causa di altre pressioni e che possano
essere smarriti.
• Se un copriobiettivo dovesse staccarsi, fissarlo nuovamente come indicato (Fig. 4): primo, posizionare il gancio di
destra sulla linguetta del copriobiettivo all’interno del bordo del foro di fissaggio. Quindi, premendo verso destra,
premere il gancio di sinistra sulla linguetta all’interno del foro di fissaggio. Infine, premere a fondo la linguetta nel foro
durante l’avvitamento. Verificare che i coperchi siano fissati correttamente e in modo stabile.
Fissaggio della tracolla

Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
38
Ru
Se
Nl
Dk
Pl
Hu
Cz
Fi
No
Jp
En
De
Fr
Es
It
Ro
39
• Design e dati caratteristici sono soggetti a variazioni senza preavviso.
• Senza autorizzazione scritta di NIKON VISION CO., LTD., non è possibile riprodurre in nessun modo, in tutto o in
parte, il presente manuale (salvo brevi citazioni in recensioni o articoli critici).
*Modelli impermeabili
Tutti i modelli mostrati sono impermeabili, quindi il loro sistema ottico non verrebbe danneggiato se fossero
immersi o lasciati cadere nell’acqua fino a una profondità massima di 1 metro per un massimo di 10 minuti.
Questi prodotti offrono i seguenti vantaggi:
• Possono essere usati in condizioni di molta umidità, polvere e pioggia senza alcun rischio di danneggiamento.
• Il design a riempimentodi azoto li rende resistenti a condensazione e muffa.
Nell' utilizzare questi prodotti, osservare quanto segue:
• Poiché l’unità non ha una struttura perfettamente sigillata, non deve essere utilizzata né mantenuta sotto l’acqua
corrente.
• Prima di regolare le parti mobili (manopola di messa a fuoco, oculare, ecc.) di questi prodotti, per evitare guasti e
ai fini della sicurezza, è necessario rimuovere qualsiasi traccia di umidità.
Per conservare il binocolo in condizioni ottimali, Nikon Vision consiglia una periodica revisione da parte di un
rivenditore autorizzato.
DATI CARATTERISTICI
Tipo: Tipo con messa a fuoco centrale con prisma a tetto (Dach)
Modello 8x42DCF 10x42DCF 12x42DCF
Ingrandimento ( x ) 8 10 12
Diametro effettivo di obiettivo (mm) 42 42 42
Campo visivo angolare (reale) (°) 6,3 5,5 5,0
*Campo visivo angolare (apparente) (°) 47,5 51,3 55,3
Campo visivo a 1.000 (m) 110 96 87
Pupilla di uscita (mm) 5,3 4,2 3,5
Luminosità 28,1 17,6 12,3
Accomodamento dell'occhio (mm) 19,6 18,4 15,4
**Distanza messa a fuoco primi piani, approx. (m) 2,5 2,5 2,5
Regolazione distanza interpupillare (mm) 56-72 56-72 56-72
Lunghezza (mm) 146 146 146
Larghezza (mm) 129 129 129
Peso (g) 610 620 620
* Numero calcolato con la formula [tan ω' = τx tan ω];
Campo visivo apparente: 2 ω', Ingrandimento: τ, Campo visivo reale: 2 ω
**Con vista normale senza accomodazione
